支架 - 减震塔（带加热泵款）（拆卸和更换）

校正代码 10102212 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。

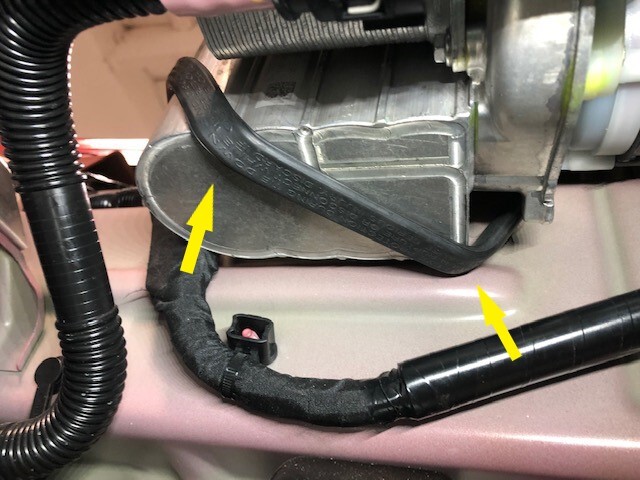

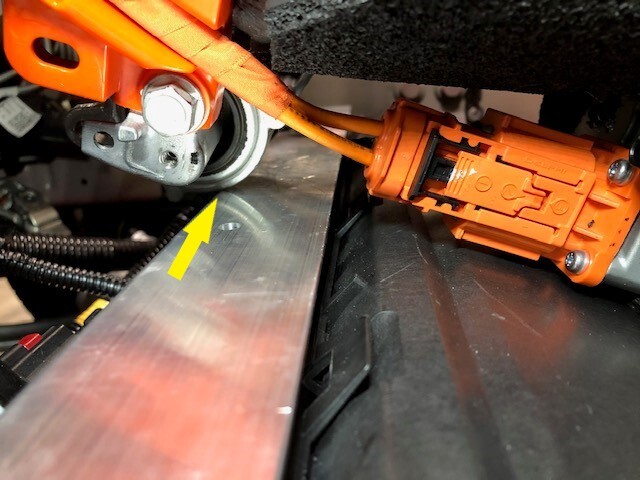

  2. 从减震塔支架上拆下压缩机和压缩机总成，然后将压缩机总成支撑在前备箱加固梁上。请参阅支架 - 压缩机（带加热泵款）（拆卸和更换）。
    注
    无需从压缩机上拆下支架。

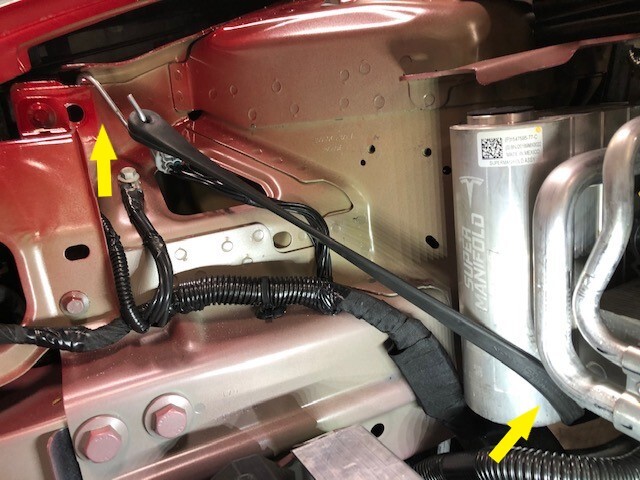

  3. 用弹力绳支撑超级歧管。
    注

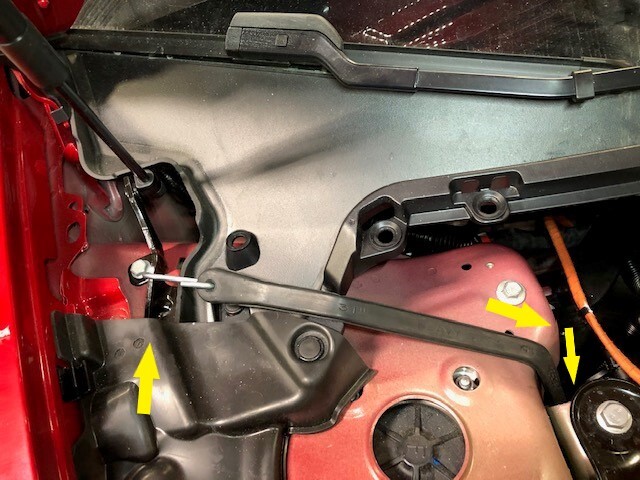

    将弹力绳安装到 RH 前备箱盖支柱支架上。将弹力绳环绕在蓄压器外壳周围，并固定到车身 RH 侧。切勿将弹力绳固定在冷却液泵或超级歧管塑料外壳周围。必要时使用镜子目视检查蓄压器外壳周围的弹力绳。

  4. 拆下将超级歧管固定到减震塔支架的螺栓。
    注
    2 个螺栓，15 毫米，31 Nm；建议请助手帮忙；在减震塔支架横梁下方逆时针旋转超级歧管
  5. 拆下将减震塔支架固定到车身的 LH 和 RH 螺栓。
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
  6. 拆下将减震塔支架固定到车身的 LH 和 RH 外螺栓，然后从车上拆下减震塔支架。
    62 Nm (45.7 lbs-ft)
  7. 拆下减震塔支架。

安装

  1. 安装减震塔支架。
  2. 安装将减震塔支架固定到车身的 LH 和 RH 外侧螺栓，然后从车上拆下减震塔支架。
    62 Nm (45.7 lbs-ft)
  3. 安装将减震塔支架固定到车身的 LH 和 RH 螺栓。
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
  4. 安装将超级歧管固定到减震塔支架的螺栓。
  5. 将压缩机和压缩机总成安装到减震塔支架上。请参阅支架 - 压缩机（带加热泵款）（拆卸和更换）。
  6. 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
