模块 - 冷却风扇（带加热泵款）（拆卸和安装）

校正代码 18201311 1.14 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-16: 添加了维修后的例行程序。
  • 2023 年 8 月 8 日：添加了对冷却系统（真空再充注）的引用。
注
本程序维修配备热泵系统的车辆上的冷却风扇模块。要对非热泵车辆执行此程序，请前往此处。

扭矩规格

表 1. 扭矩规格: 模块 - 冷却风扇（带加热泵款）（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the underhood storage unit reinforcement bracket to the cooling fan
16 Nm (11.8 lbs-ft)
  • 10 mm socket
 重复使用
Bolts that attach the lower LH and RH of the cooling fan module to the ankle catcher
10 Nm (7.4 lbs-ft)
  • 8 mm 套筒扳手
 重复使用

拆卸

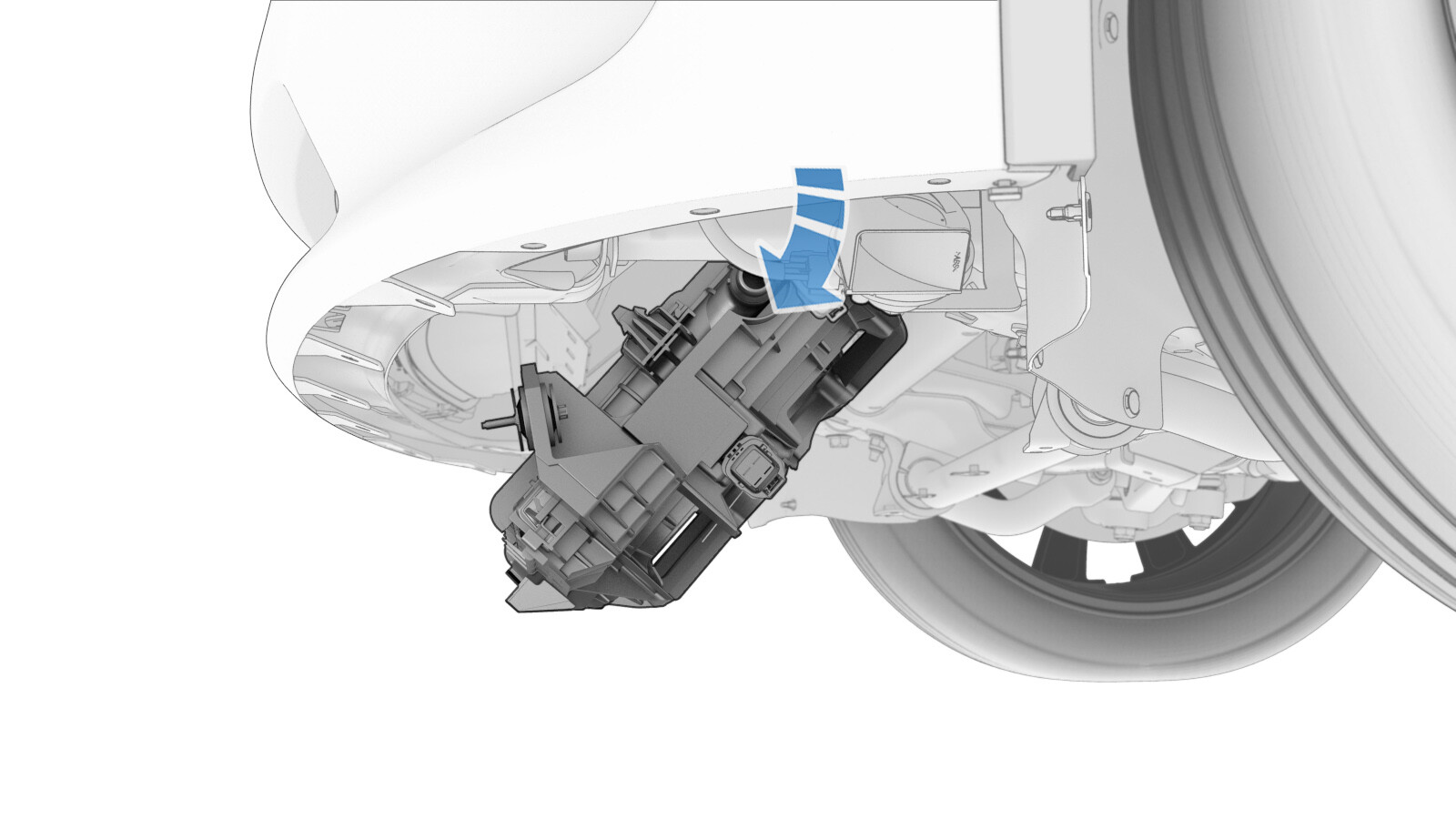

  1. 打开左侧前车门，降下左侧前车窗。
  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 松开连接器锁，然后断开主动进气格栅电气连接器。
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
  6. 将环境温度传感器盖从主动进气格栅上拆下，然后断开传感器电气连接器。
  7. 松开将前部线束固定到前备箱储物单元前部加固支架的夹子。
  8. 拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓，然后将支架向后滑动以留出间隙。
    提示
    建议使用以下工具：
    • 10 毫米套筒扳手
    • 2 英寸加长件
  9. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  10. 拆下前裙板。请参阅 裙板 - 前保险杠饰板（拆卸和更换）。
  11. 将冷却液排放容器放置在车辆前部 左侧下方。

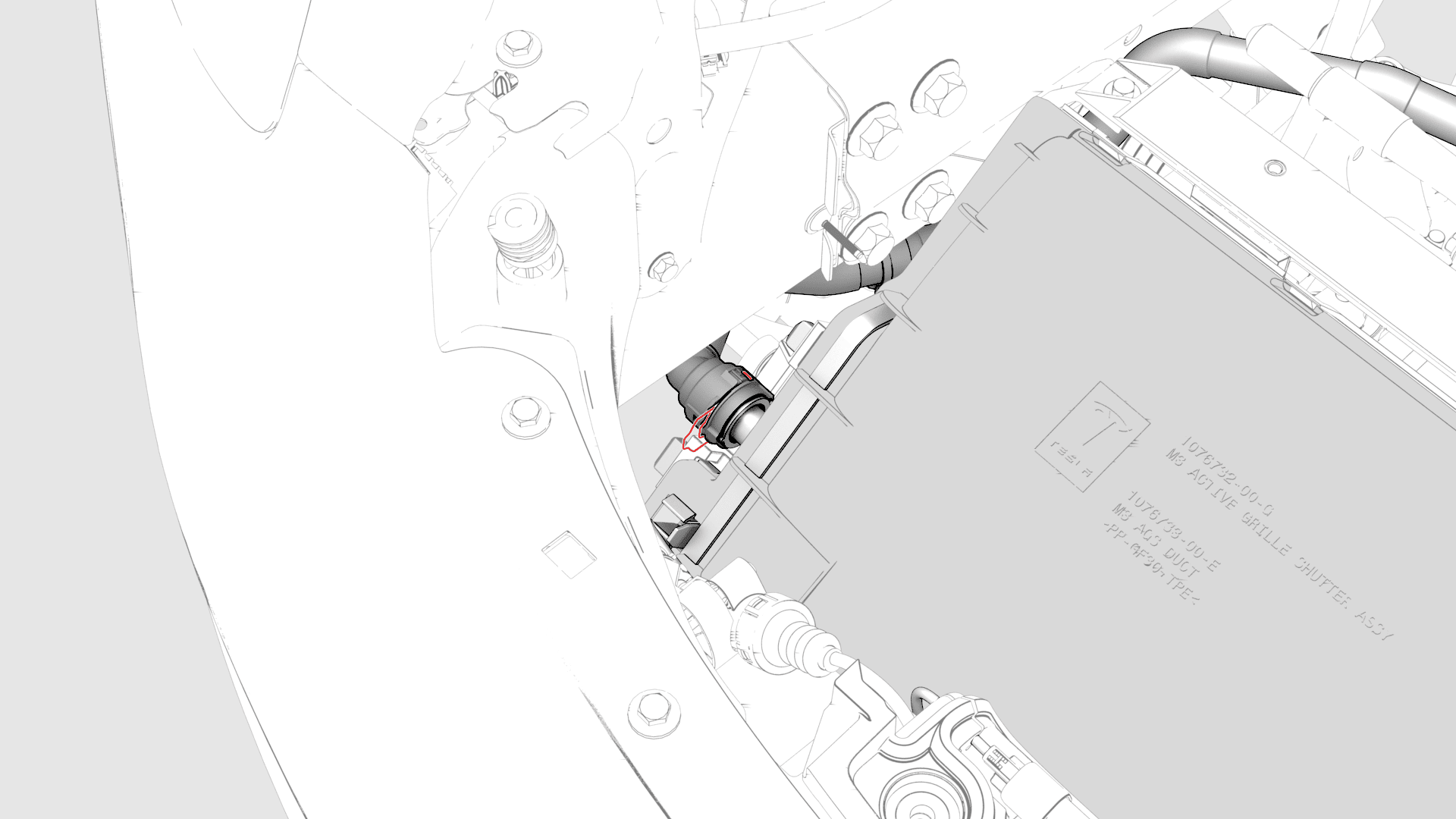

  12. 松开将散热器入口软管固定到冷却风扇模块的卡子，断开软管，等待冷却液排出，然后插接外螺纹接头和内螺纹接头。
  13. 在车辆右前侧下方放置冷却液排放容器。

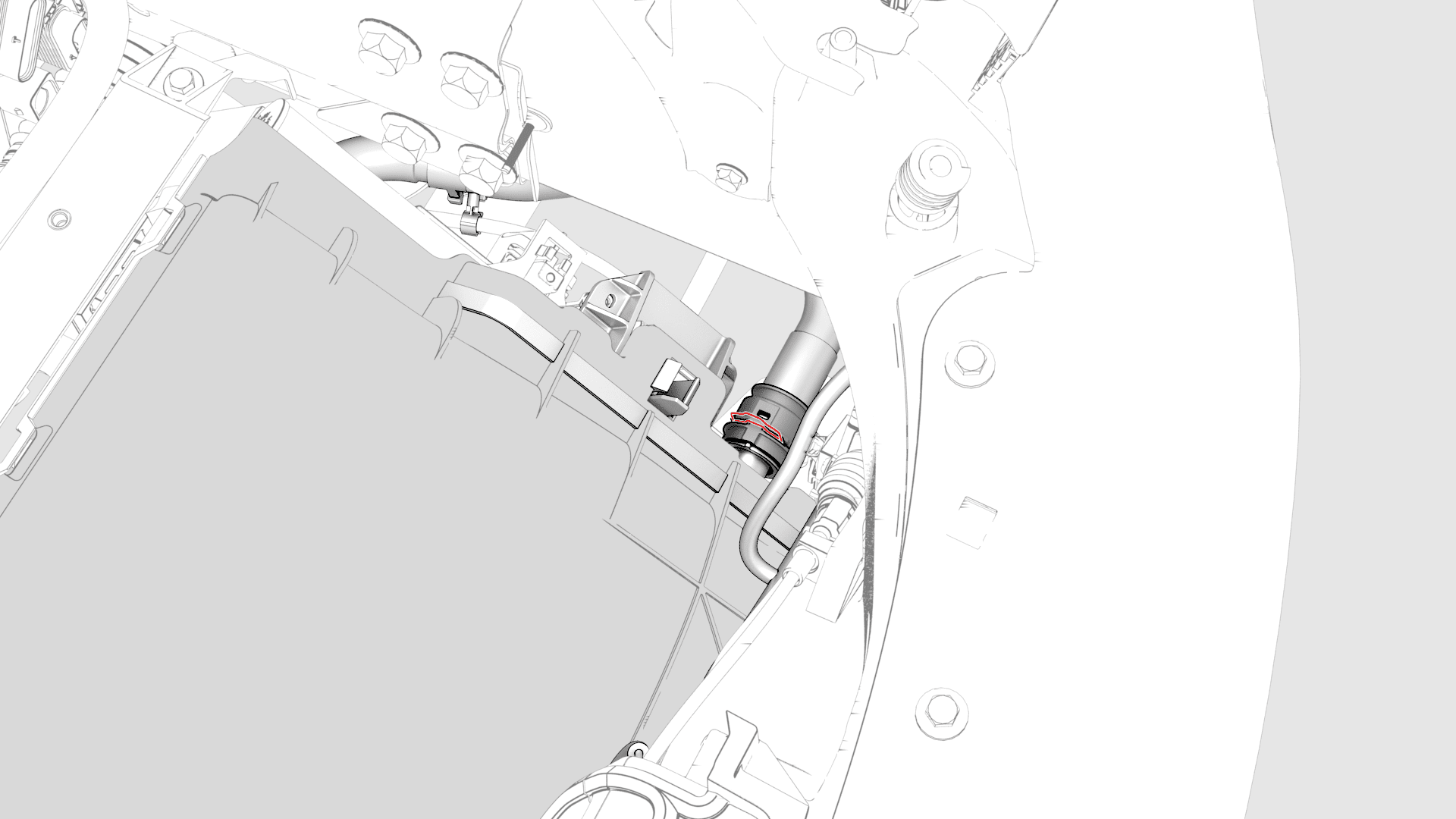

  14. 松开将散热器出口软管固定到冷却风扇模块的卡子，断开软管，等待冷却液排出，然后插接外螺纹接头和内螺纹接头。

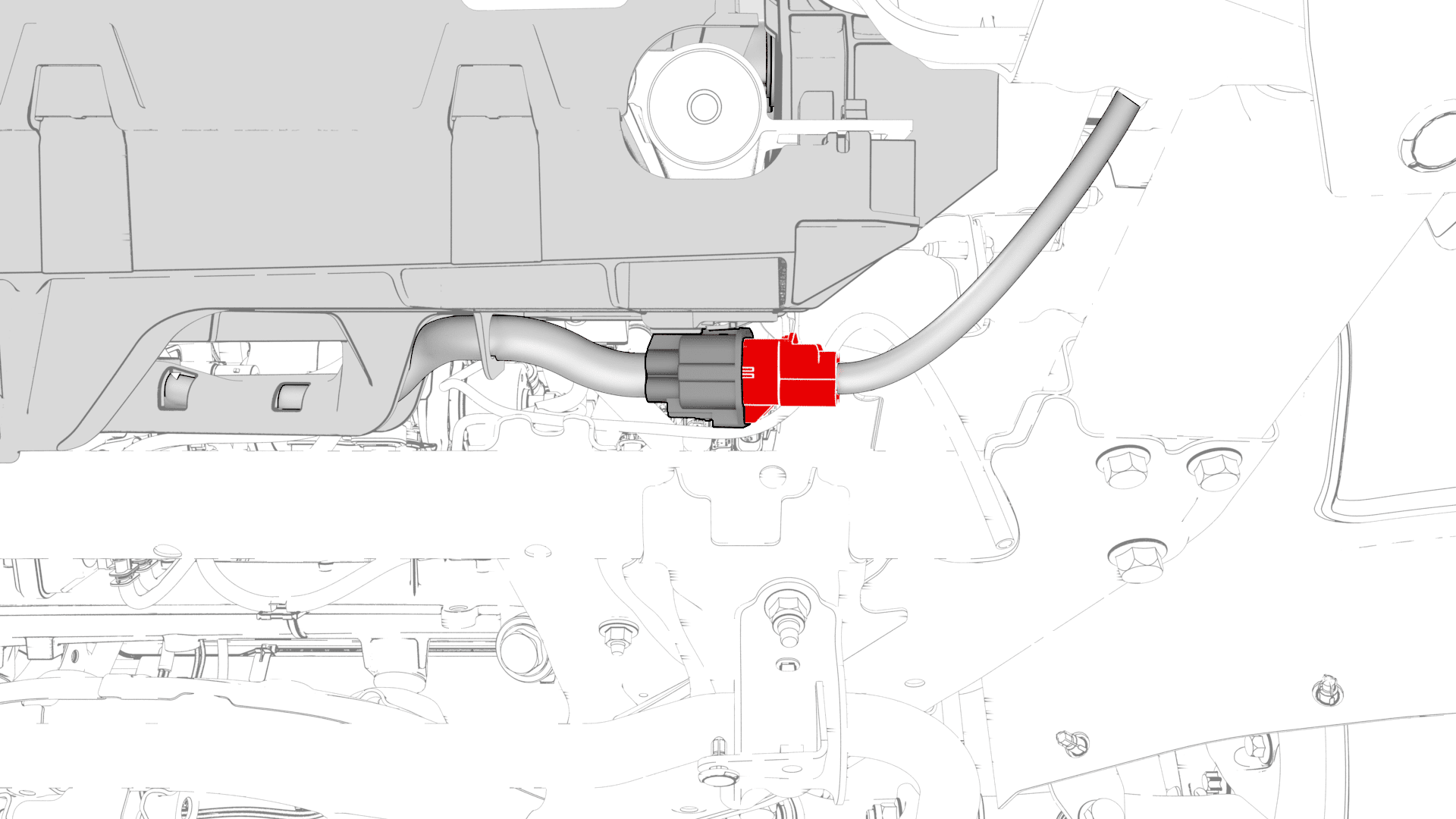

  15. 断开冷却风扇模块连接器上的电气线束。
    警告
    请务必在断开连接器前塞住冷却液软管，以避免冷却液损坏连接器。
  16. 拆下将冷却风扇模块左侧和右侧下侧固定到踝部止动爪的螺栓。
    注
    在协助下，向上提起冷却风扇模块，以便拆卸螺栓。
    提示
    推荐使用以下工具：
    • 8 mm 套筒扳手
    图 1. 左侧
    图 2. 右侧
  17. 将冷却风扇模块总成从车上拆下。

安装

  1. 在协助下，将冷却风扇模块总成放置到车辆上，然后预装将模块总成固定到车辆的螺栓。
  2. 紧固将冷却风扇模块左右侧固定到车辆的螺栓。
    10 Nm (7.4 lbs-ft)
    注
    建议请他人帮助支撑总成。
    提示
    推荐使用以下工具：
    • 8 mm 套筒扳手
    图 3. 左侧
    图 4. 右侧
  3. 取下散热器出口软管上的塞子，连接外螺纹接头和内螺纹接头，然后紧固软管卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  4. 取下散热器入口软管上的塞子，连接外螺纹接头和内螺纹接头，然后紧固软管卡子。
    注
    对接头执行推拉推测试，确保接头牢固。
  5. 连接冷却风扇模块连接器上的电气线束。
  6. 安装前裙板。请参阅 裙板 - 前保险杠饰板（拆卸和更换）。
  7. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  8. 降下车辆，直至轮胎接触到地面。
  9. 将前备箱储物单元加固支架放置到冷却风扇上，然后安装将支架固定到风扇的螺栓。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具：
    • 10 mm socket
  10. 安装将前部线束固定到前备箱储物单元前部加固支架的夹子。
  11. 连接环境温度传感器电气连接器，然后将传感器盖安装到主动进气格栅上。
  12. 连接主动进气格栅电气连接器，然后接合连接器锁。
  13. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）
  14. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  15. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST-SELF_VCFRONT_X_THERMAL-PERFORMANCEvia Service Mode:Thermal ➜ Actions ➜ Test Thermal Performancevia Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Thermal System Test
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Thermal System Test
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Thermal System Test
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Thermal System Test
    via Toolbox:(link)
    注
    待例行程序完成后，点击右上角的 "X" 关闭窗口。
