直流输入母排改直流输入线束（改装）

校正代码 163028060.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1076927-00-A Hioki 电阻计 RM 3548（含鳄鱼夹引线 L2107）
  • 1076928-00-A 测试探针 - Hioki 9461
  • 1127845-00-A 高压电池仓维修盖板总成，Model 3
  • 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
  • 1076971-02-A Wrench, Torque + Angle, 1/4" Dr
  • 1108272-00-B 变流器逻辑连接器盖，3DU
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

注
如果高压电池已经从车辆上拆下并放置在电池操作台上，且高压电池仓盖板和烟火电池断接开关也已拆下，则请执行本程序。将本校正代码作为一项单独的工项添加。
注
本程序是对电池更换件的直流输入为母排类型而车辆配备的是充电端口线束而非充电端口母排时更换高压电池程序的补充。完成本程序后，请返回至安装高压电池更换件的程序。
  • 2026-10-27: 更新了程序并移动到附加程序章节。
  • 2025-10-15: 删除了冗余步骤，这些步骤已嵌套在其他步骤中。

程序

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅 电阻表（零点调节）。
  2. 如需要，在高压电池仓内部高压组件上安装绝缘体。请参阅 绝缘子 - 高压电池（安装和拆卸）。
  3. 从高压电池上拆下母排类型直流输入。请参阅 直流输入总成 - 高压电池（母排类型）（拆卸和更换）。
  4. 在直流输入开口处放置一条干净的抹布，用于收集碎屑。

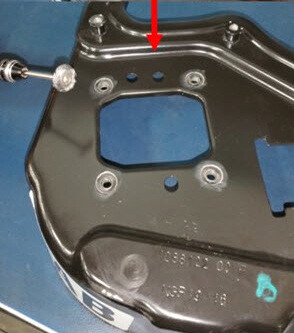

  5. 使用 Dremel 工具和线盘清除直流输入焊缝螺母 (x4) 凸缘的电泳涂料。
    注
    请仅从焊缝螺母凸缘处清除电泳涂料。
  6. 取走直流输入开口处的毛巾。
  7. 使用无静电吸尘器清理高压电池和高压电池仓中的所有碎屑。

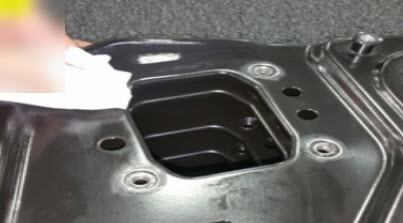

  8. 使用酒精棉清理焊缝螺母凸缘的外露表面，并等待风干一段时间。
  9. 将线束类型直流输入安装到高压电池中。请参阅 直流输入总成 - 高压电池（线束类型）（拆卸和更换）。
  10. 在直流输入接头和最近的高压电池仓盖板焊缝螺母螺纹之间执行 Hioki 电阻测试。
    注
    可接受的电阻范围是 0.30 毫欧至 0.50 毫欧。如果电阻高于 0.50 毫欧，请停止作业，上报 Toolbox 会话。如果电阻低于 0.30 毫欧，请重新放置探针，再次测量。如果电阻一直处于 0.00 毫欧至 0.30 毫欧之间，则视作已通过电阻测试。
  11. 检查是否存在高压电池驾驶室加热器保险丝，如果缺失，请安装一个。请参阅 保险丝 - 驾驶室加热器 - 高压电池（电池置于操作台上）（安装）。

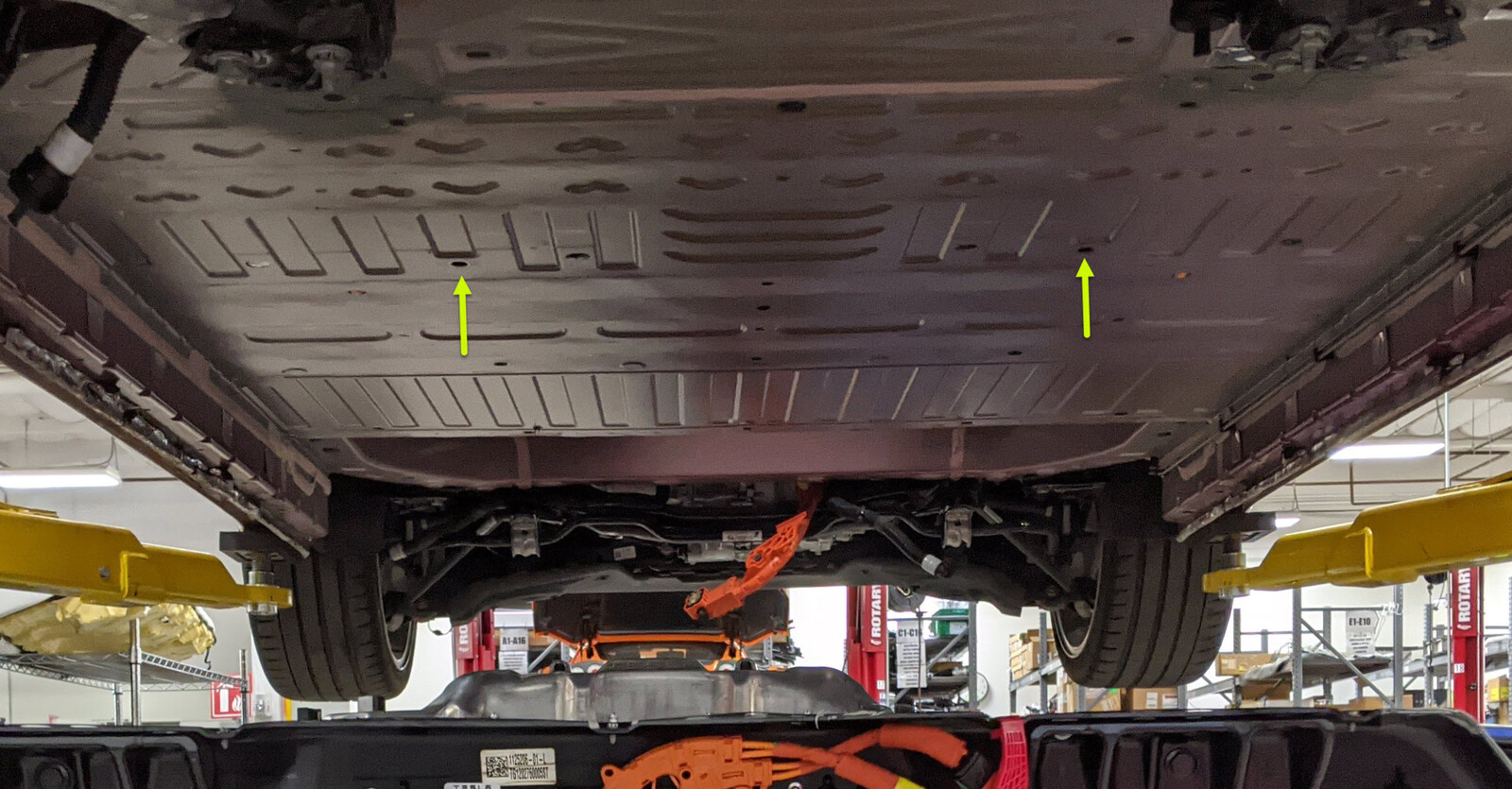

  12. 在车辆底部粘贴两片丁基粘贴片，覆盖所示位置的螺栓孔，使用硅胶辊浸透粘贴片。
  13. 返回至需要改装直流输入的程序。
