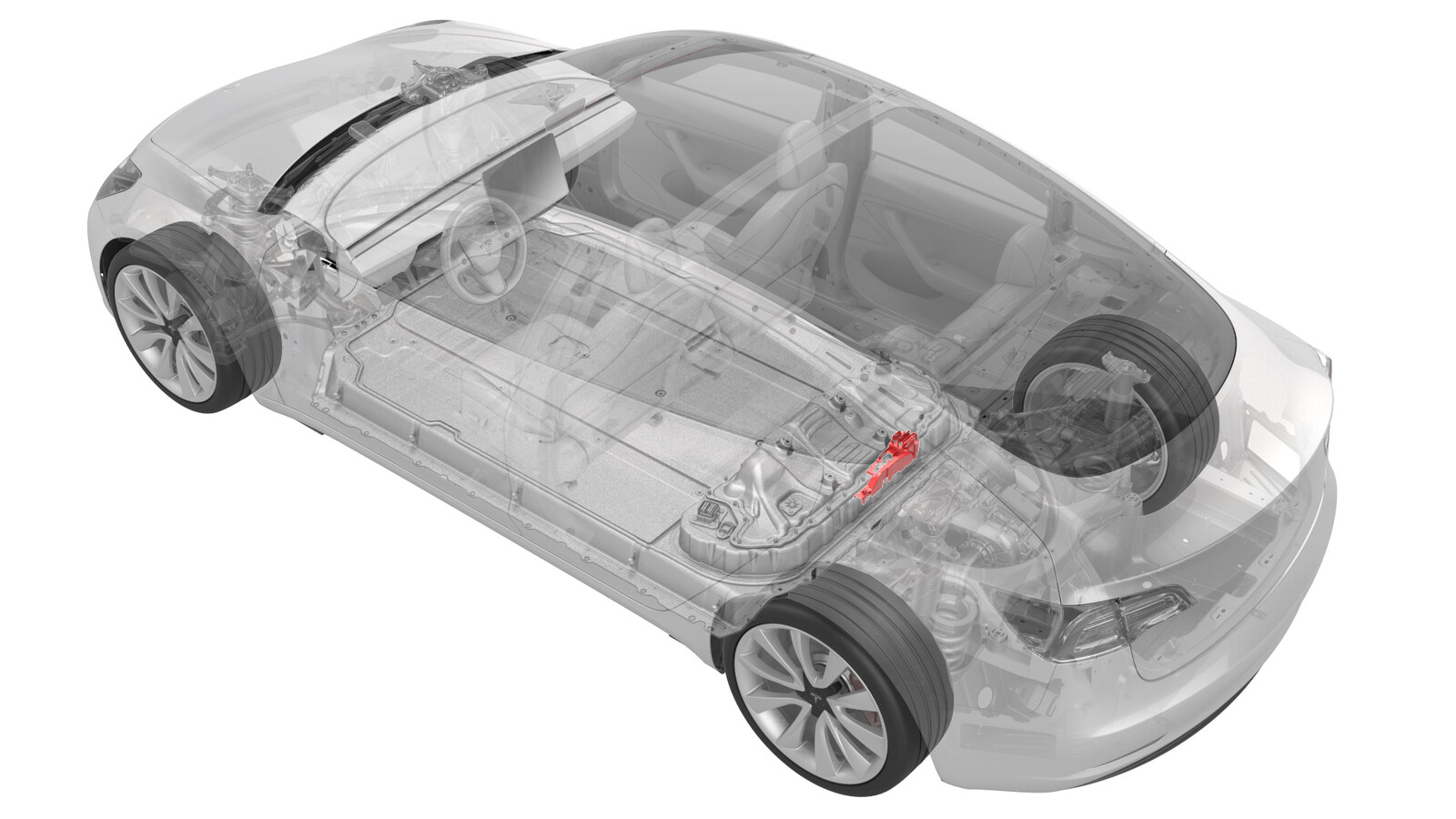

保险丝 - 驾驶室加热器 - 高压电池(电池置于操作台上)(安装)
校正代码 16304026 0.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
本程序仅在高压电池不在车内,而是在车外电池操作台上的情况下执行,比如:在新的高压电池上安装驾驶室加热器保险丝时。
- 1057602-00-A 1/4 英寸高压绝缘方形钻头棘轮
- 1057603-00-A 1/4 英寸高压绝缘钻头加长件,带摆角
- 1057604-00-A 1/4 英寸 8 毫米高压绝缘方形钻头套筒
- 1057607-00-A 18 英寸高压绝缘回旋头磁性套筒
- 1127845-00-A 配电盒维修盖板总成,Model 3
- 1076927-00-A 毫欧电阻计,Hioki RM 3548
警告
只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
安装
- 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)。
-
将新的高压电池放置在电池操作台上后,拆下高压电池高压电池仓盖板。相关指导请参阅盖板 - 高压电池仓(拆卸和更换)。
警告无需在新的高压电池上执行电气绝缘测试,但是必须遵循所有警告和高压电池安全指导。
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)。
- 抬起高压控制器,松开将保险丝检修口绝缘体固定到右侧高压电池仓母排盖板的卡子,然后拆下绝缘体。
-
将正温度系数加热器保险丝安装到右侧高压电池仓母排上,然后安装新的螺母,将保险丝固定到母排上。
-
使用 Hioki 电阻计测量高压电池仓母排和正温度系数加热器保险丝主体左侧之间高压接头的电阻。
注最大可接受电阻值为 0.105 毫欧(105 微欧)。高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
-
使用 Hioki 电阻计测量正温度系数加热器保险丝右侧与相应的环形端子镀层之间的高压接头的电阻。
注最大可接受电阻值为 0.145 毫欧(145 微欧)。高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
- 将保险丝检修口绝缘体安装到右侧高压电池仓母排盖板上,紧固将绝缘体固定到盖板的卡子,然后降低高压控制器。
- 测量烟火电池隔离开关安装点间的电压,然后安装烟火电池隔离开关。请参阅烟火电池断接开关(拆卸和更换)。
- 安装高压电池高压电池仓盖板。相关指导请参阅盖板 - 高压电池仓(拆卸和更换)。
- 返回到驾驶室加热器保险丝安装程序。
