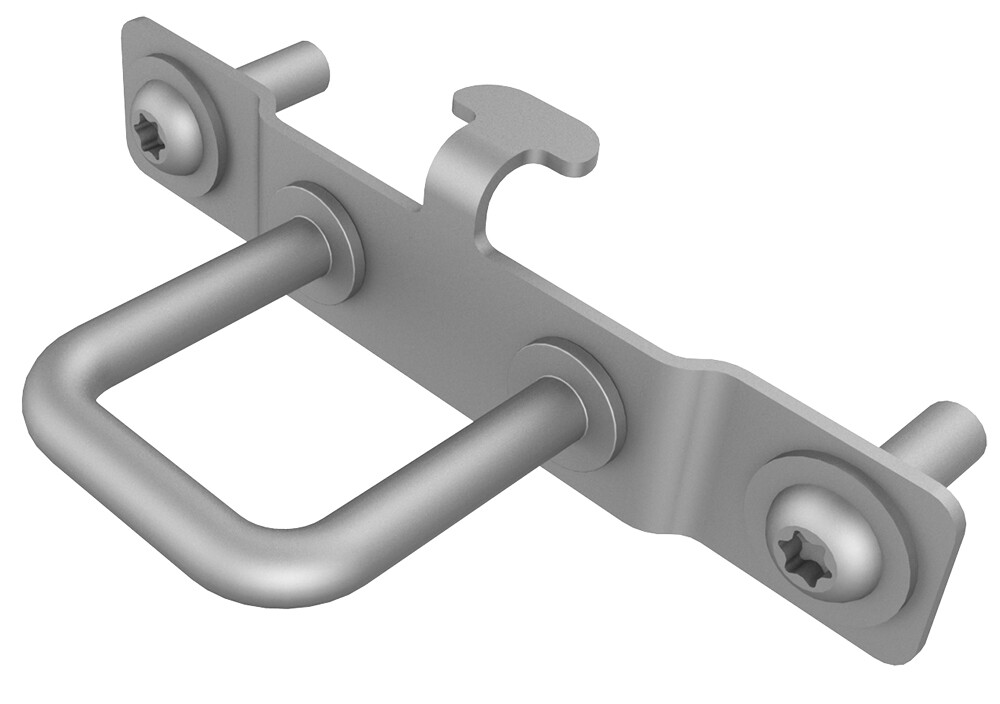

撞销 - 座椅靠背 - 第二排 - LH(拆卸和更换)

校正代码 13056302 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 拆下第二排座椅 LH 和 RH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  3. 拆下 LH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  4. 拆下 C 柱 LH 上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  5. 拆下 RH 边梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  6. 拆下 C 柱 RH 上部饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  7. 松开将杂物盘前部固定到车身的夹子 (x4)。
  8. 向前拉动杂物盘,然后抬起杂物盘,以便为座椅靠背撞销留出空间。
    Informational PurposesAn informational icon, calling your attention
    将杂物盘支撑在抬高的位置。

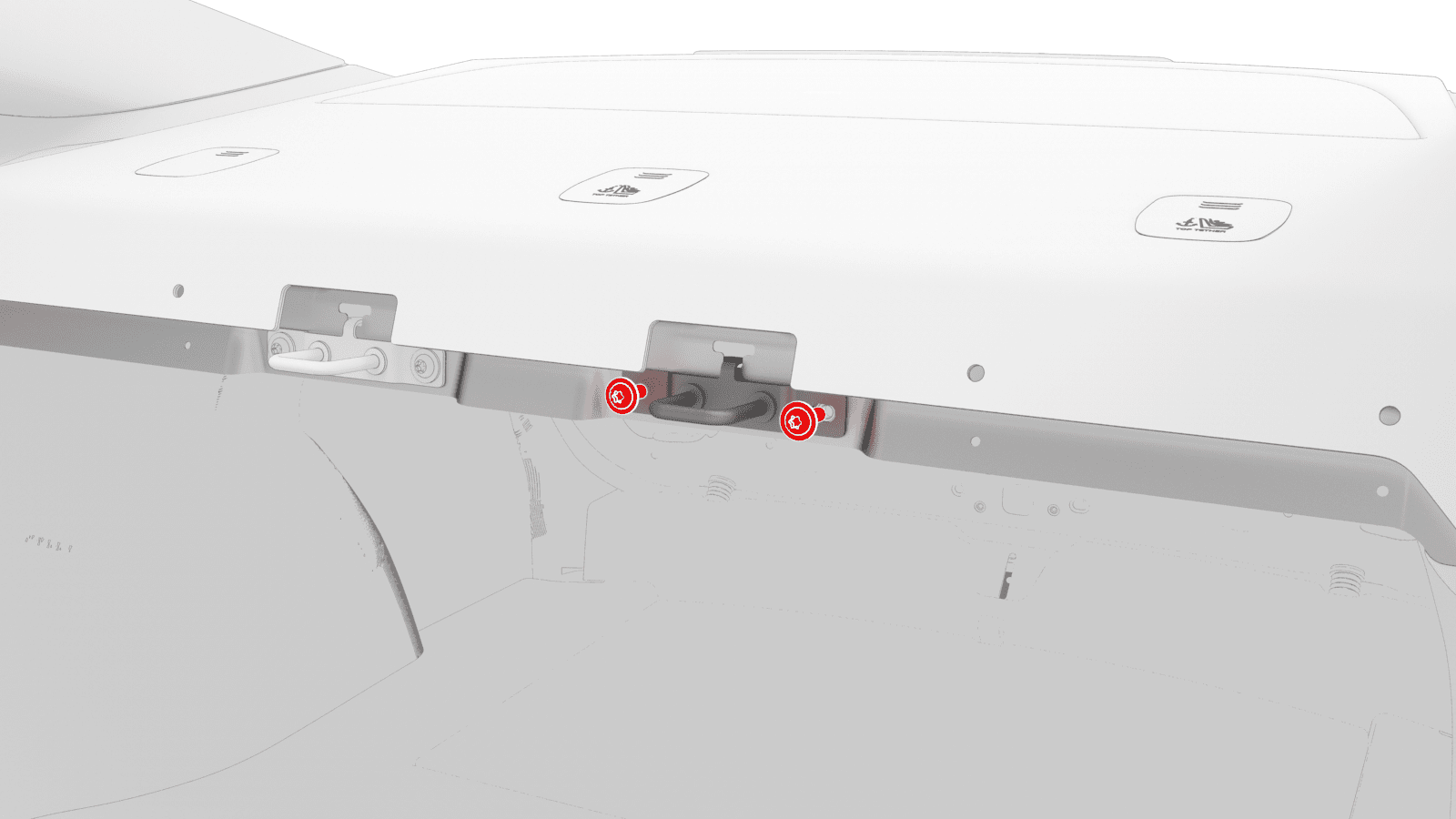

  9. 拆下将座椅靠背撞销固定到车身的螺栓,然后从车上拆下撞销。
    16 Nm (11.8 lbs-ft)

安装

安装程序与拆卸程序相反。
