  前照灯 - 全球款 - 调节(欧洲、中东和非洲地区使用 LET 工具)
     校正代码
    17400180
    0.18






            注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

            注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。

            注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码
    17400180
    0.18






            注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

            注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。

            注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。


- 2025-10-15: 将 2025+ Model Y 添加到了程序中。
- 2025-08-01: 在程序中添加了 MSP2 和 MXP2。
- 2025-07-16: 发布了新的程序。
此程序需要使用专用工具:
| 供应商 | 零件号 | 描述 |
| 所需的 Tesla | 1133367-00-B | LET 前照灯校准器 PLA |
调节前照灯
- 将车辆停放在水平面上。
- 确保所有轮胎已充气至规定值。
-


- 启用“维护模式”。请参阅 维护模式
- 打开前备箱盖
-

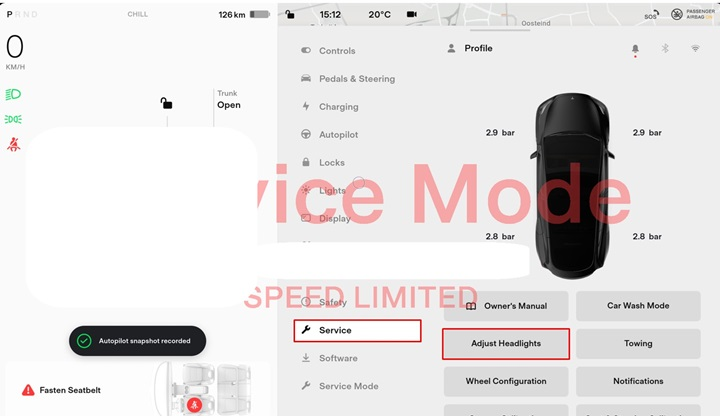

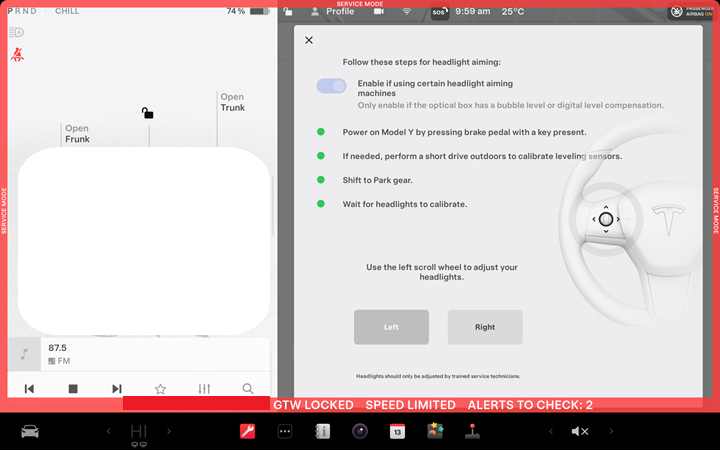

          通过触摸屏进入前照灯调节模式,操作如下:。

-

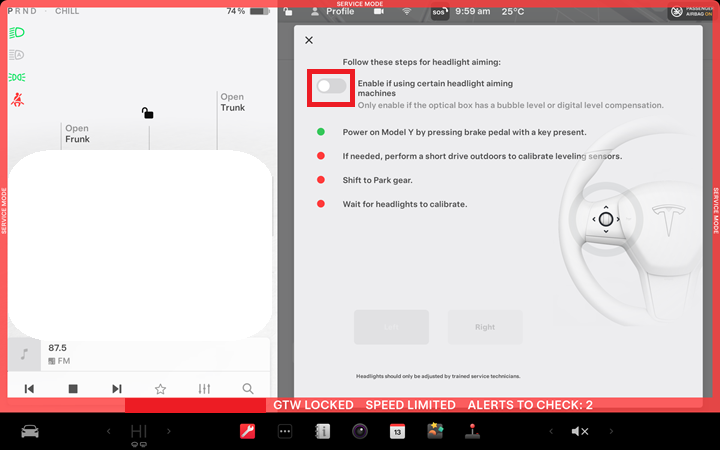

          激活试驾超控。

- 将前照灯校准器放置在车辆前方距离前照灯透镜 35 厘米处。
-

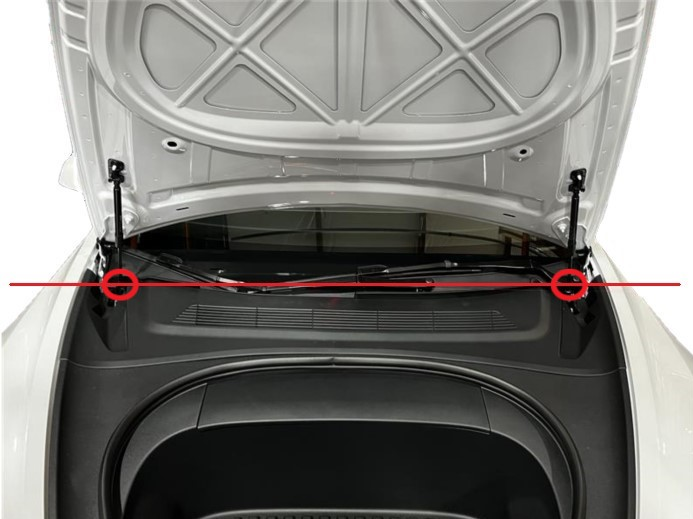

          使用遮阳板/激光器使校准器与前备箱盖撑杆之间的轴线垂直。
          注如果前照灯校准器可以在左右前照灯之间移动,且保持投射到前备箱盖撑杆上的激光角度相同,则表示校准器设置正确,垂直于车辆。
- 关闭前备箱盖并打开前照灯。
- 打开前照灯校准器。
-
          将前照灯校准器放置在左侧前照灯前方。
          注调整前照灯校准器高度,使其与前照灯中心点对齐。
-

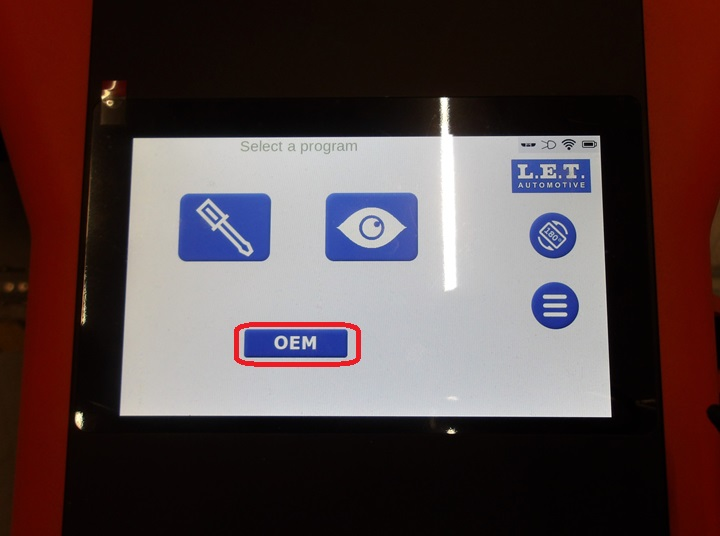

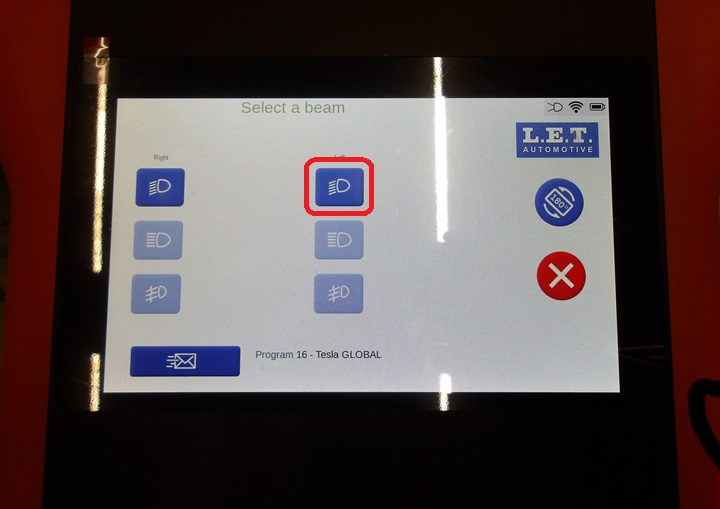

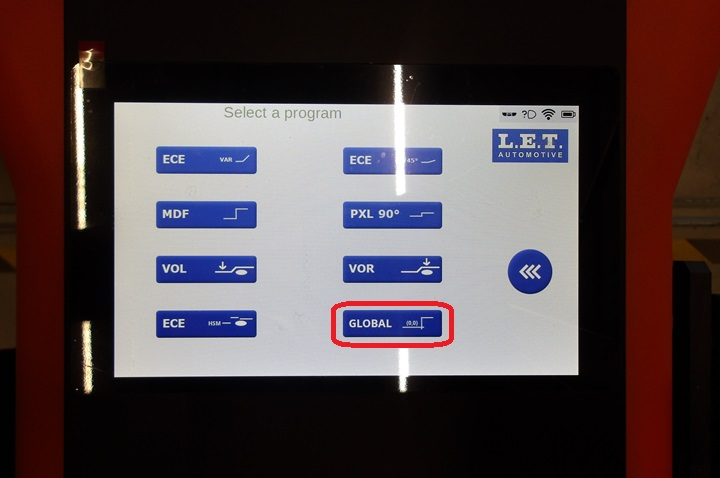

          设置前照灯校准器以校准左侧前照灯:选择,再选择左侧前照灯图标。

-

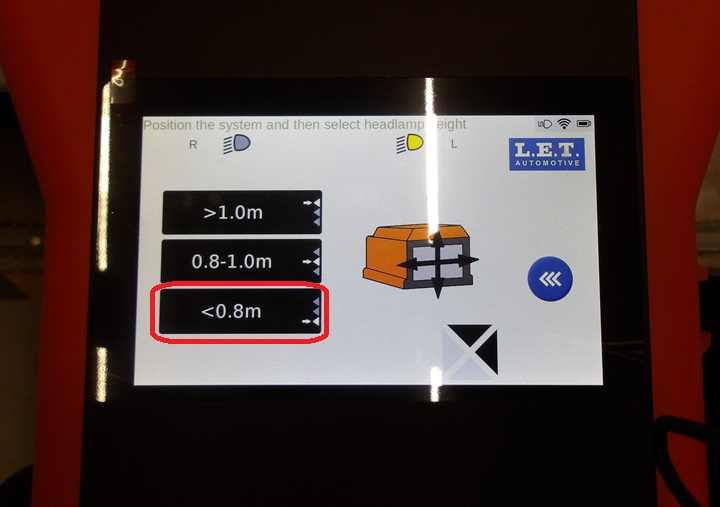

          选择高度范围 <0.8m

-

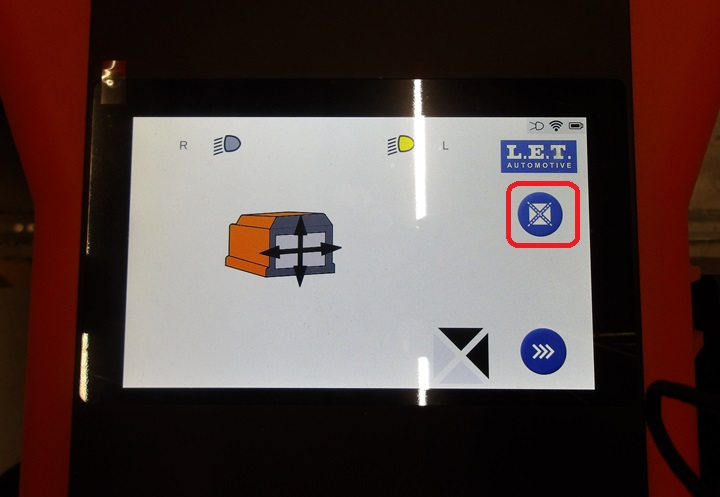

          跟随屏幕上的黑色箭头移动前照灯校准器。校准器居于前照灯中心后,选择 "X" 按钮并进入调节页面。

-

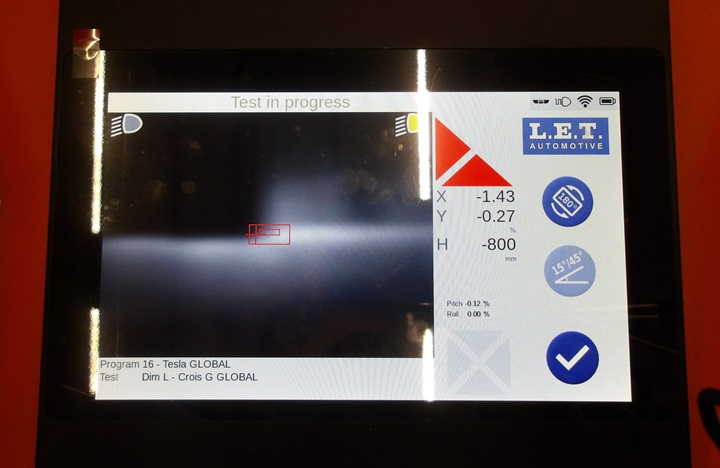

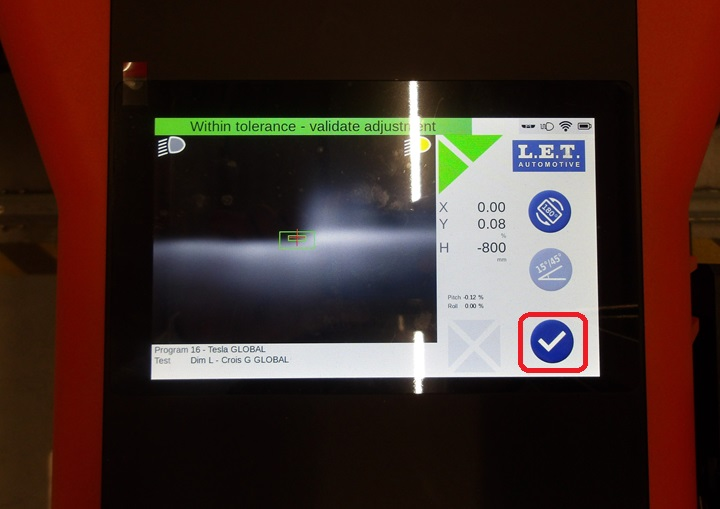

          使用方向盘上的滚轮调节左侧前照灯。X 和 Y 值需要设置到尽可能接近 0.00。数值在规格范围后,选择对号标记。

-
          将前照灯校准器移动到右侧前照灯处,然后对右侧前照灯重复第 15 步和第 16 步。

-

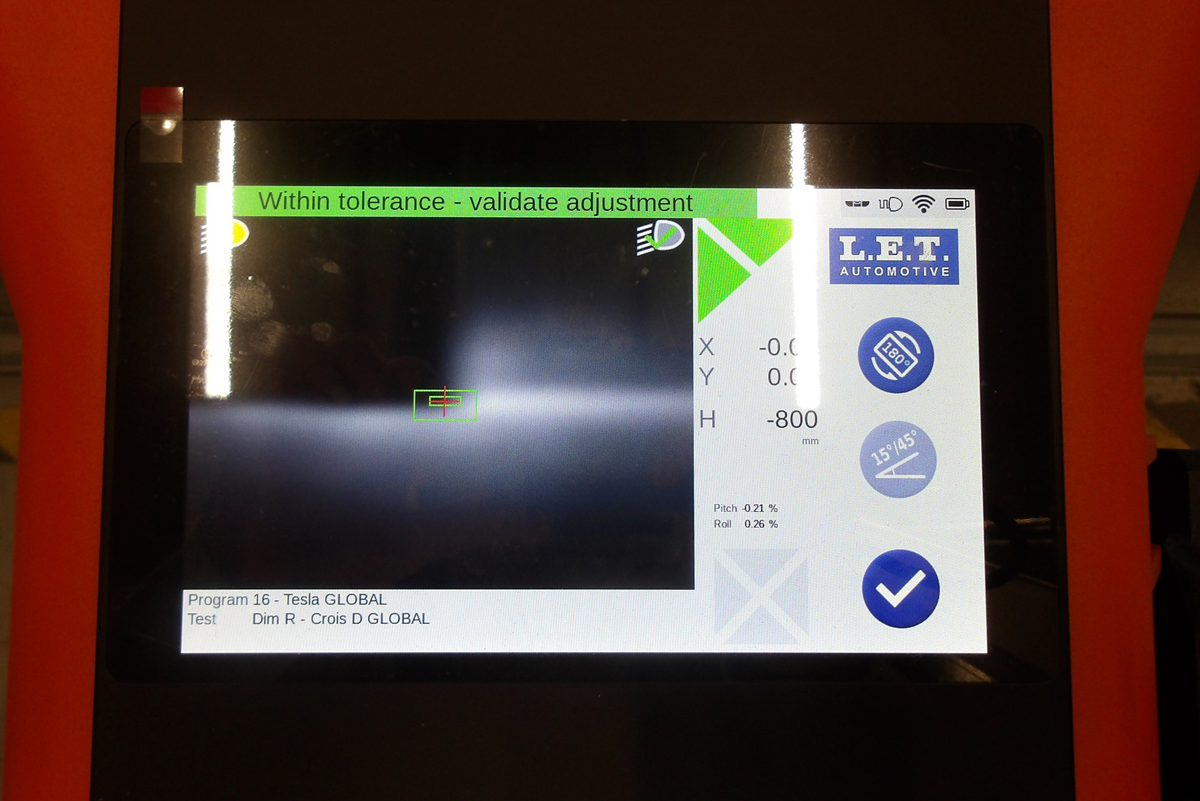

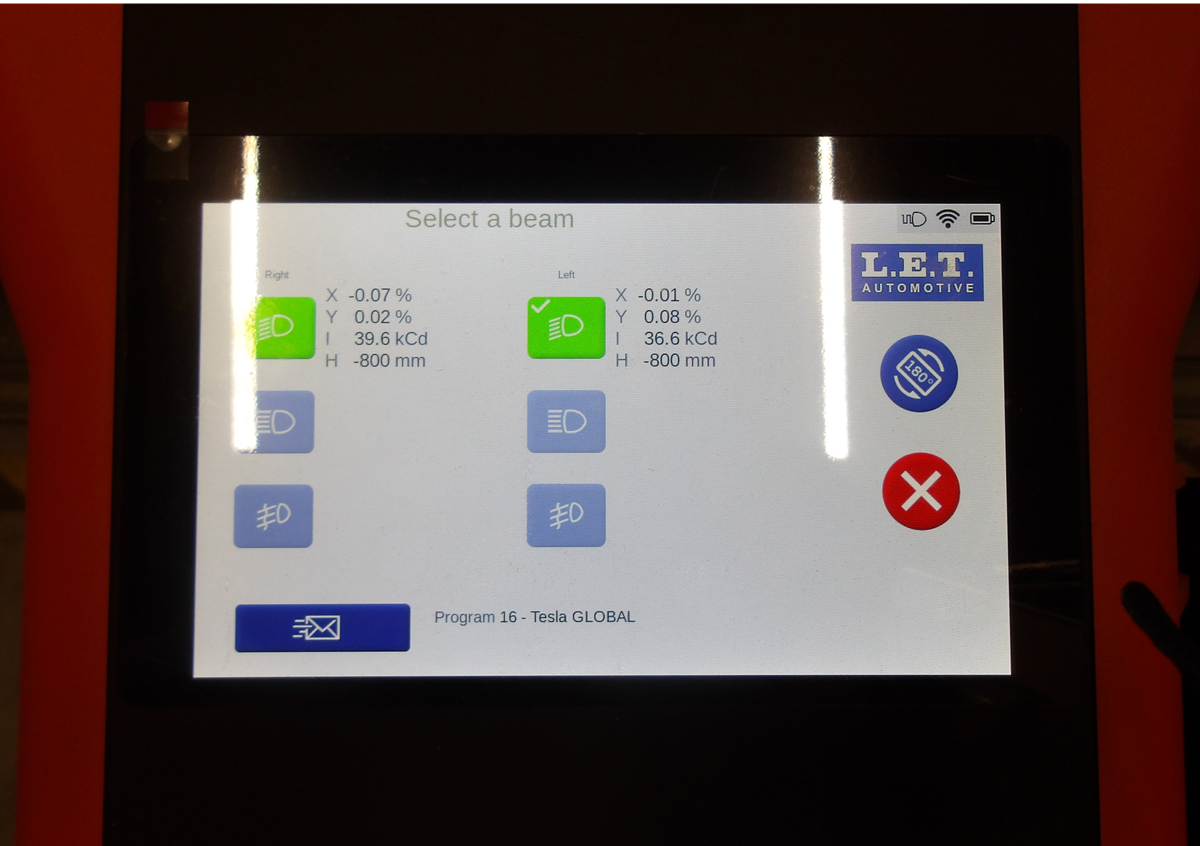

          左右前照灯均调整到规格范围后,选择对号标记以查看调整值。

- 关闭前照灯校准器。
-

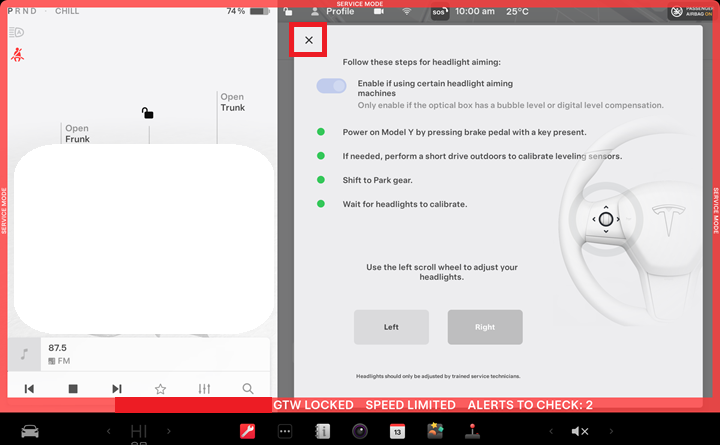

          退出前照灯调节模式。

- 退出“维护模式”。请参阅维护模式。
- .
