12V/低压电池（拆卸和更换）

  • 2024 年 4 月 10 日：添加了“更换低压电池前，按照 Toolbox 文章修复低压电池”的说明。
  • 2023 年 12 月 20 日：更新了锂离子电池的配置步骤。
  • 2023 年 10 月 4 日：更新了铅酸电池配置步骤，将其作为一项单独的活动（校正代码：91022407）添加至到店保养中。
  • 2023 年 9 月 8 日：根据最新程序输入更新了锂离子电池程序。
  • 2023 年 9 月 7 日：更新了铅酸电池程序，加入了有关更改铅酸电池类型的指导说明。
  • 2023 年 7 月 6 日：在锂离子电池“拆卸”部分的第 9 步中添加了一个视频。
校正代码和 FRT
  • Model 3，带铅酸电池： 17011202， 0.12
  • Model 3，带锂离子电池：17011232， 0.18

注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 12V/低压电池（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
（铅酸）正极/负极电缆至电池端子
6 Nm (4.4 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准棘轮
  • 4 英寸加长件
重复使用
（锂离子）将低压电池固定到支架的螺栓
6 Nm (4.4 lbs-ft)
  • 8 毫米套筒
  • 1/4 英寸标准棘轮
  • 4 英寸加长件
重复使用 早期生产的车辆配备 M6 螺栓和 10 毫米螺栓头。将扭矩调至 10 Nm

拆卸 铅酸电池

Informational PurposesAn informational icon, calling your attention
注
如果要将 Clarios (Varta) 12V 电池更换为 AtlasBX 12V 电池（或相反），请确保车辆运行的的软件为 2023.32 或更高版本。如果需要，请更新车辆软件；请参阅软件更新。
  1. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    带加热泵系统的 Model 3 车辆无需执行此步骤。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  5. 拆下 12V 正极端子盖。

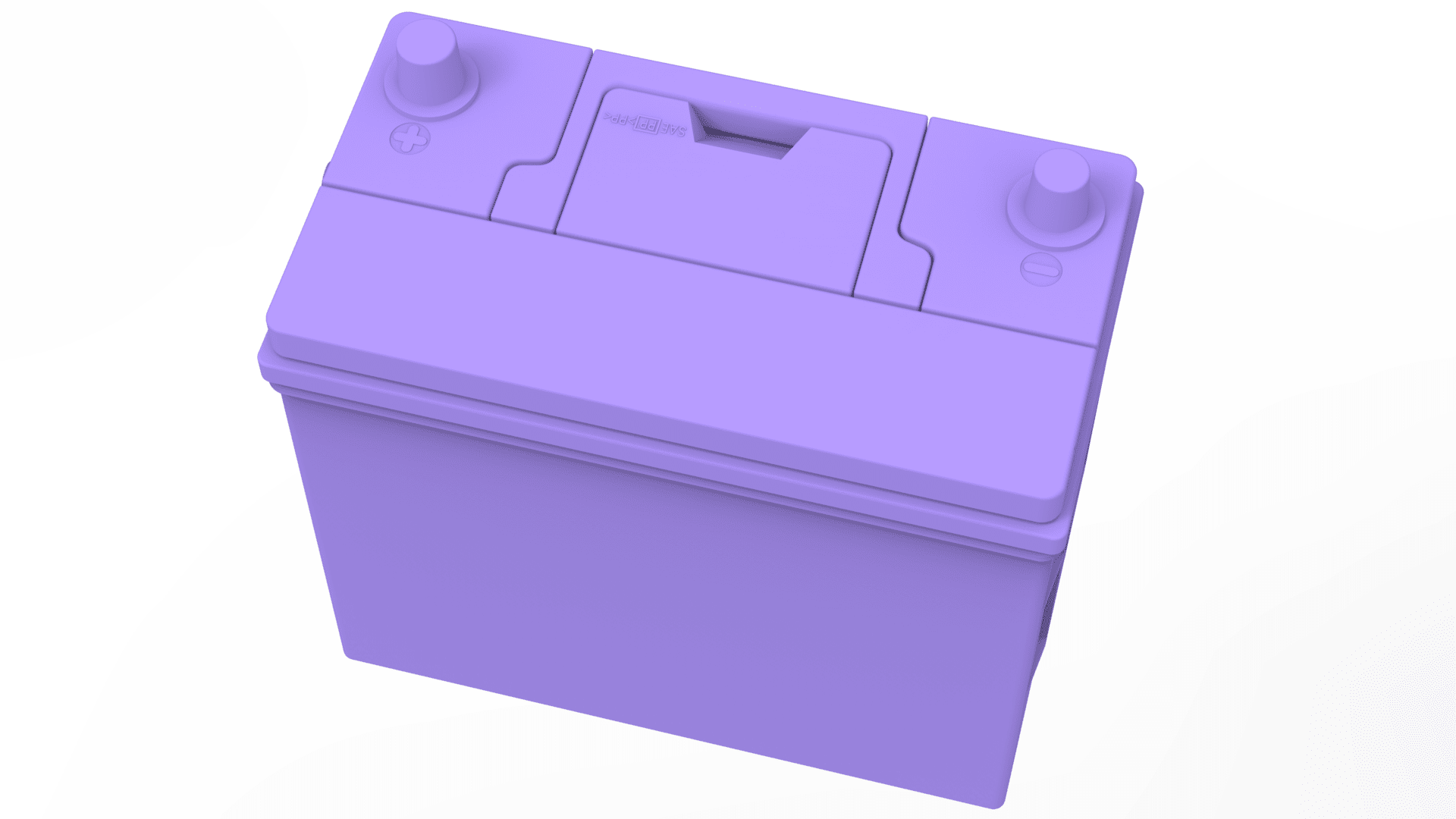

  6. 松开将正极引线固定到电池的螺母，然后将引线从电池上拆下。
    6 Nm (4.4 lbs-ft)
    提示： 推荐使用以下工具：
    • 10 毫米深套筒
    • 1/4 英寸标准棘轮
    • 4 英寸加长件
  7. 拆卸 12V 电池系紧带。请参阅系带 - 12V 电池（拆卸和更换）。
  8. 断开电池左侧的软管，然后将电池从车辆上拆下。
  9. 将车辆识别号码的后 6 位数字清晰地写在拆下的电池上，以便稍后在需要时可以轻松识别。

拆卸 锂离子电池

Informational PurposesAn informational icon, calling your attention
注
可能无需更换低压锂离子电池。决定是否需要更换低压电池之前，先尝试修复低压电池。更多相关信息，请参阅 Toolbox 文章6249900。
  1. 打开左前车门，完全降下左前车窗。
  2. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 在中央显示器上关闭车辆电源。

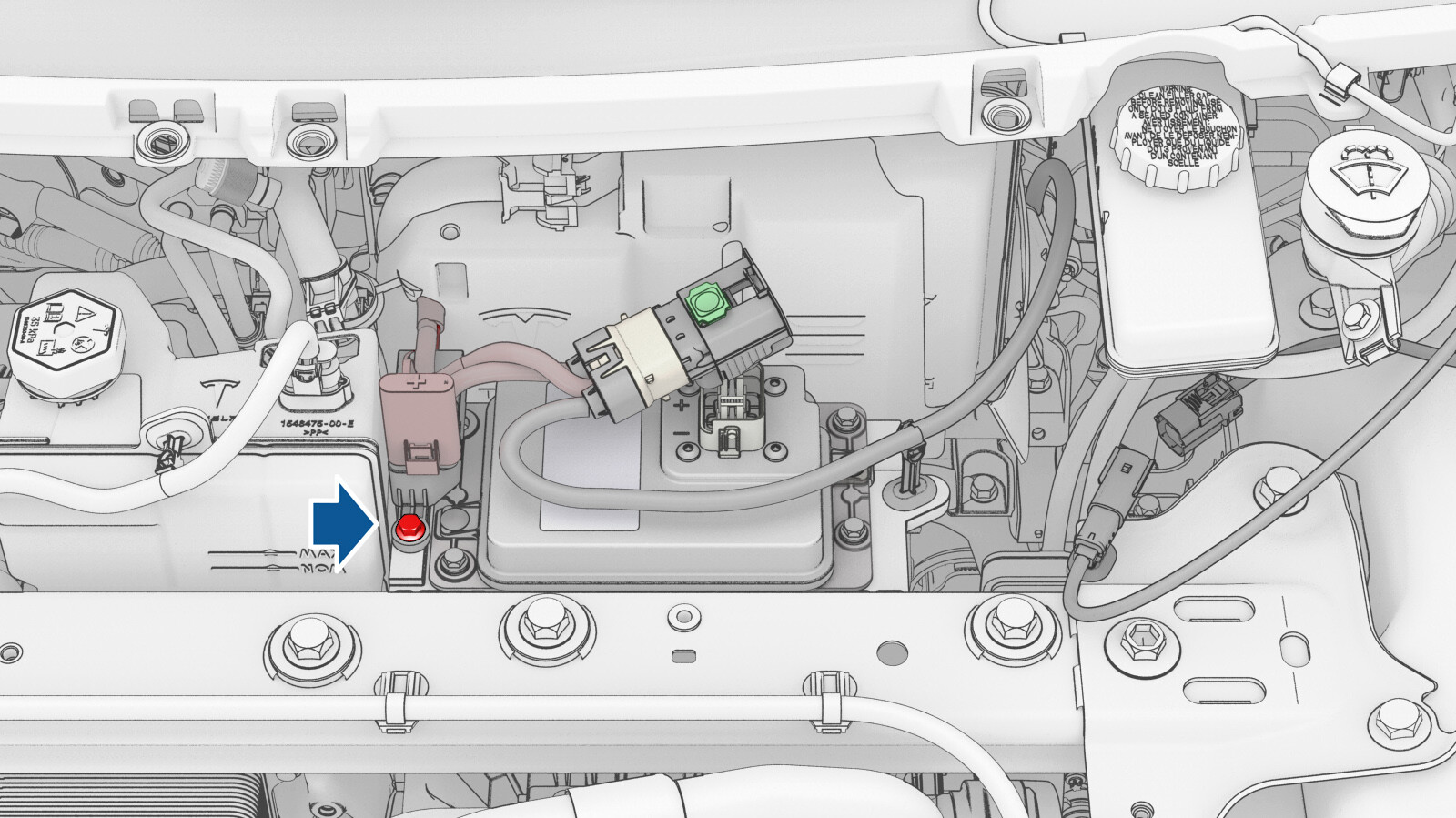

  4. 将低压电池连接器从低压电池上断开：松开绿色锁片，然后将黑色连接器锁向外拉动以松开连接器，最后向上拉动以断开连接器。
  5. 断开紧急响应回路。
  6. 等待 2 分钟，使电气系统完全放电。

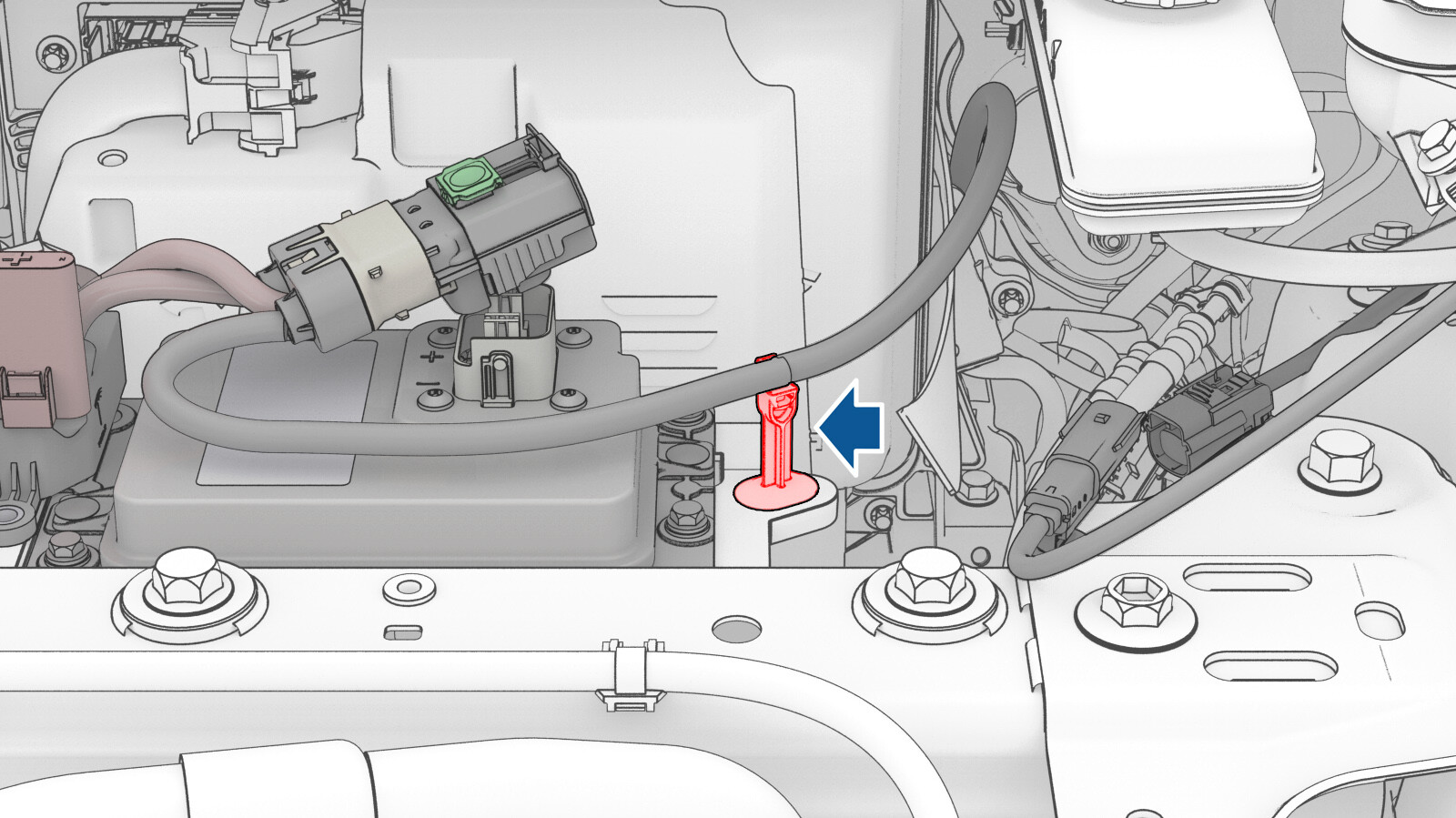

  7. 松开正极跳线柱。
  8. 拆下低压电池电缆支架。
  9. 拆下将低压电池固定到车辆的螺栓（3 个）。
  10. 将低压电池从车辆上拆下。

安装 铅酸电池

安装程序与拆卸程序相反，以下各项除外：

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
安装新的 12V 电池之前，请确保新电池的开路电压 (OCV) 在 12.6V 以上。如果开路电压介于 12.4V 和 12.6V 之间，请重新对新电池进行充电。必须弃置开路电压低于 12.4V 的电池。
  • 如果要将 Clarios (Varta) 12V 电池更换为 AtlasBX 12V 电池（或相反），请更新车辆配置。
    Informational PurposesAn informational icon, calling your attention
    注
    此项配置更新只能在车辆软件版本为 2023.32 或更高的车辆上执行。
    Informational PurposesAn informational icon, calling your attention
    注
    如果需要更新配置，请将校正代码 91022407（车辆配置更新）单独添加至到店保养。
    1. 解锁车辆网关。请参阅网关（解锁）。
    2. 在“维护模式”菜单中，转至Low Voltage > Power Distribution > Change Battery Type。
    3. 选择所安装电池的类型，然后点击Change Battery Type to Selected。
    4. 阅读提示，点击Run，然后等待例行程序完成。

安装 锂离子电池

  1. 安装将低压电池固定到车辆的螺栓（3 个）。
    5 Nm (3.7 lbs-ft)
  2. 安装正极跳线柱。
    5 Nm (3.7 lbs-ft)
  3. 安装低压电池电缆支架。
  4. 连接紧急响应回路。
  5. 将低压电池连接器与低压电池相连：插入连接器，将黑色连接器锁向内推动以接合连接器，待连接器锁完全紧固后，卡入绿色锁片。
    Informational PurposesAn informational icon, calling your attention
    注
    如果车辆在连接低压电池后未通电，请使用经核准的外部电源为车辆通电。
  6. 进入“维护模式”。请参阅维护模式。
  7. 解锁车辆网关。请参阅网关（解锁）。
  8. 在车辆触摸屏上，点击Low Voltage > Power Distribution > Battery Icon > Learn New Battery，再点击Run ，以启动例行程序。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    车辆软件必须为 FW 2023.44 或更高版本。
    Informational PurposesAn informational icon, calling your attention
    注
    例行程序完成后，Mosfet 和 ECPA 会立即Closed。
  9. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
  10. 退出“维护模式”。
  11. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  12. 升起左前车窗，关闭左前车门。
