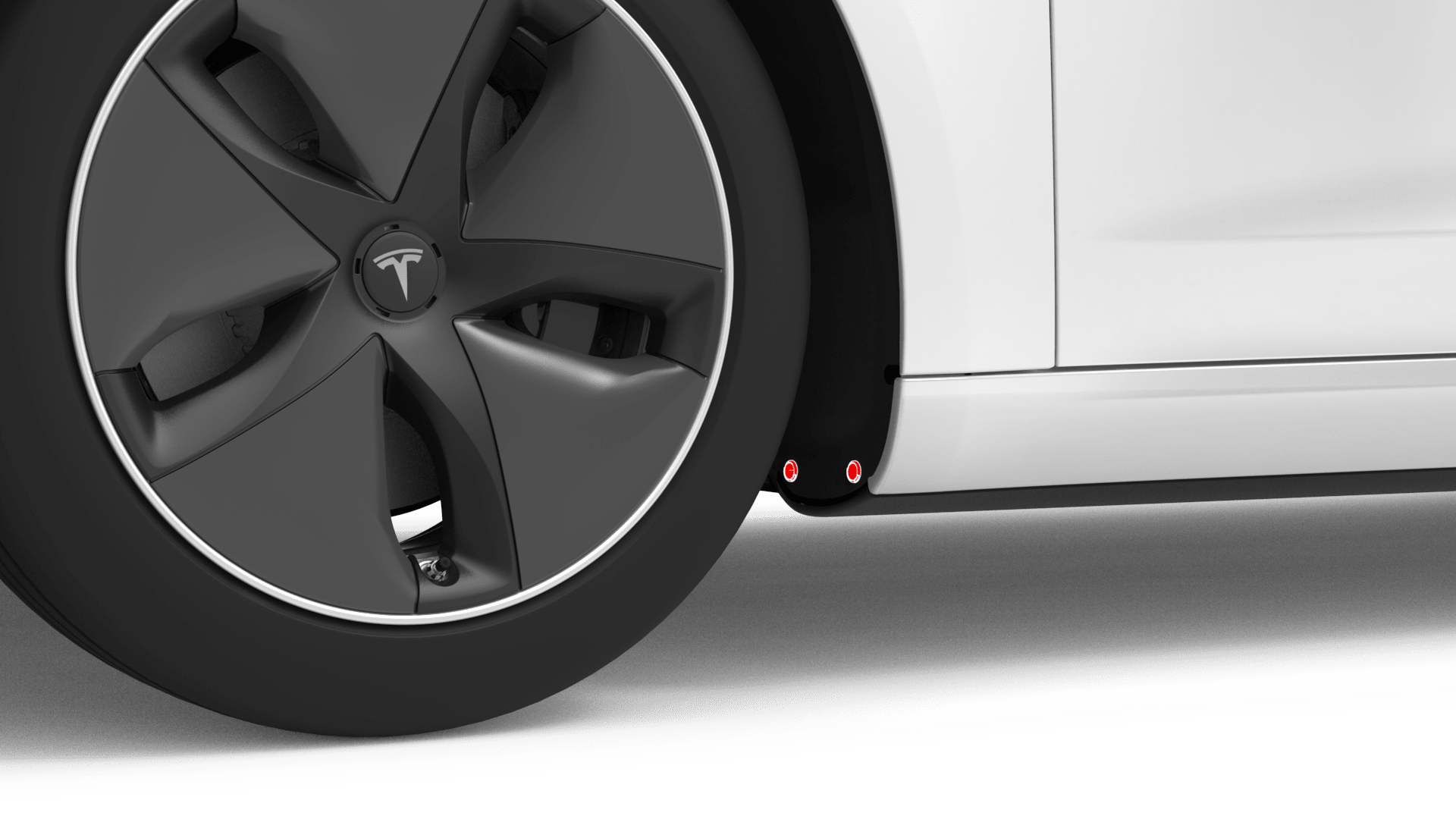

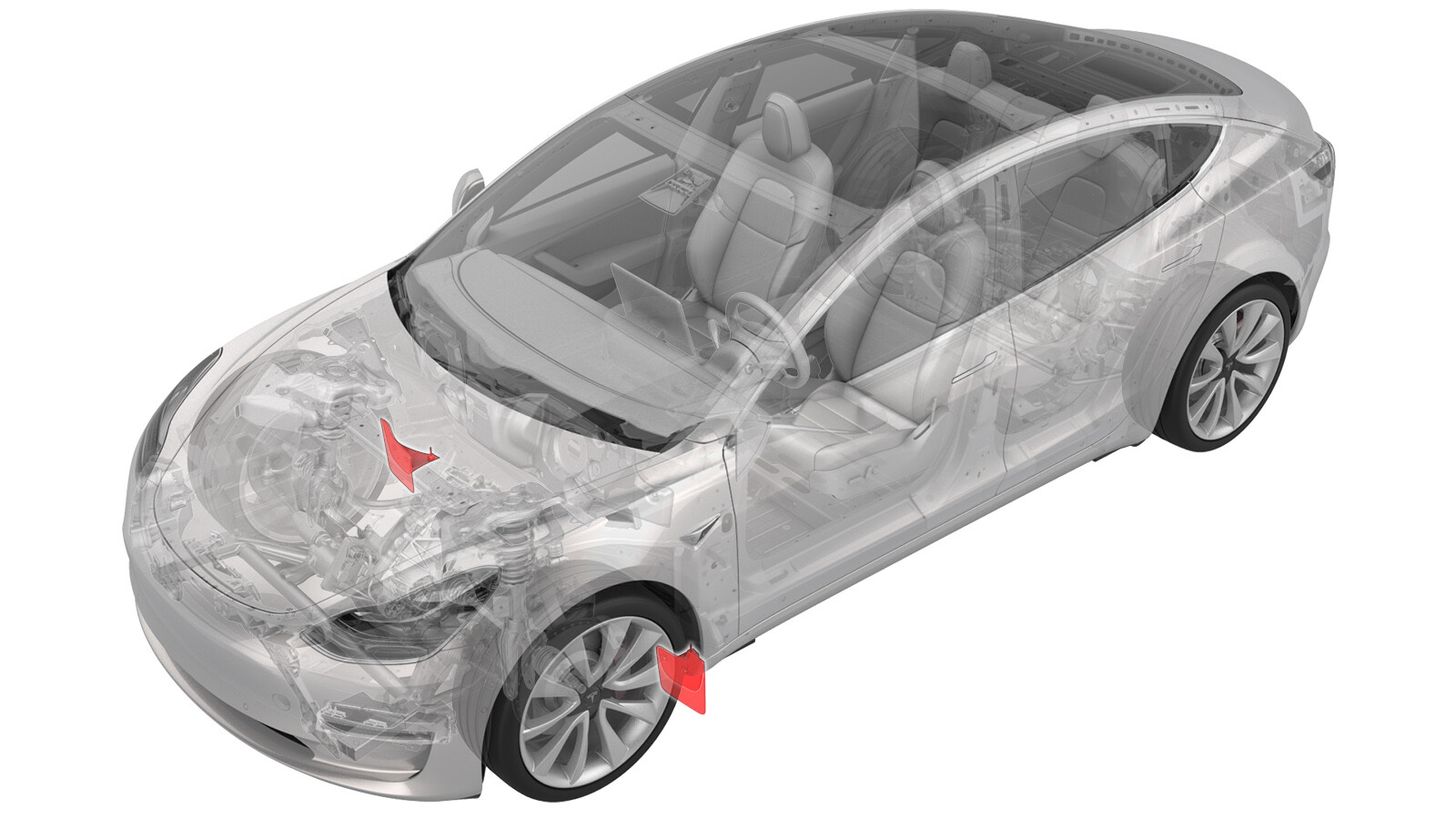

防溅罩(改装)

校正代码 12208006 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 将方向盘完全转向左侧,以便留出作业空间。

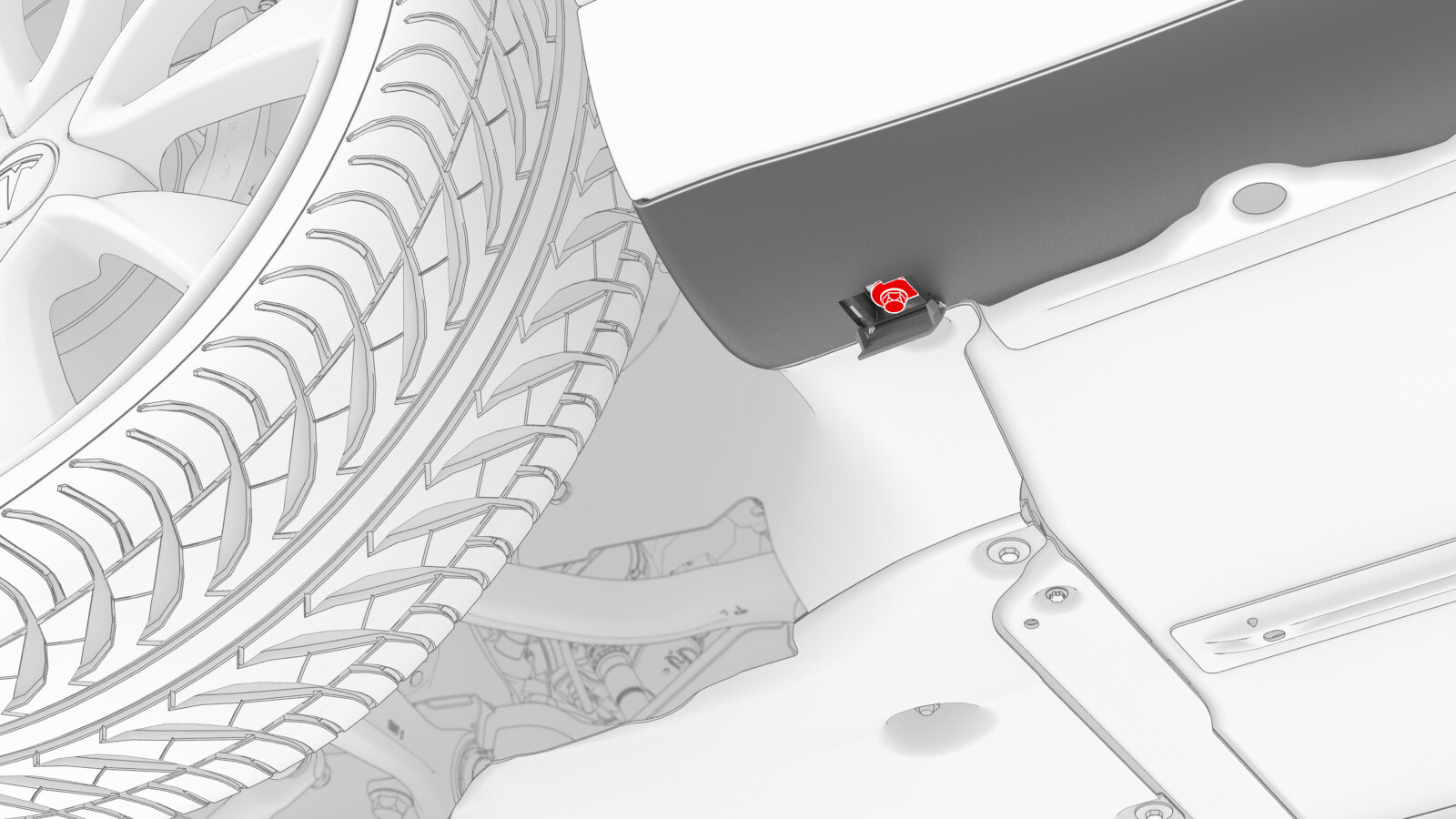

  2. 拆下并弃用将 LH 前轮拱内衬固定到下门槛板罩的推拉式夹。
  3. 打开 LH 前下门槛板罩螺栓检修盖。

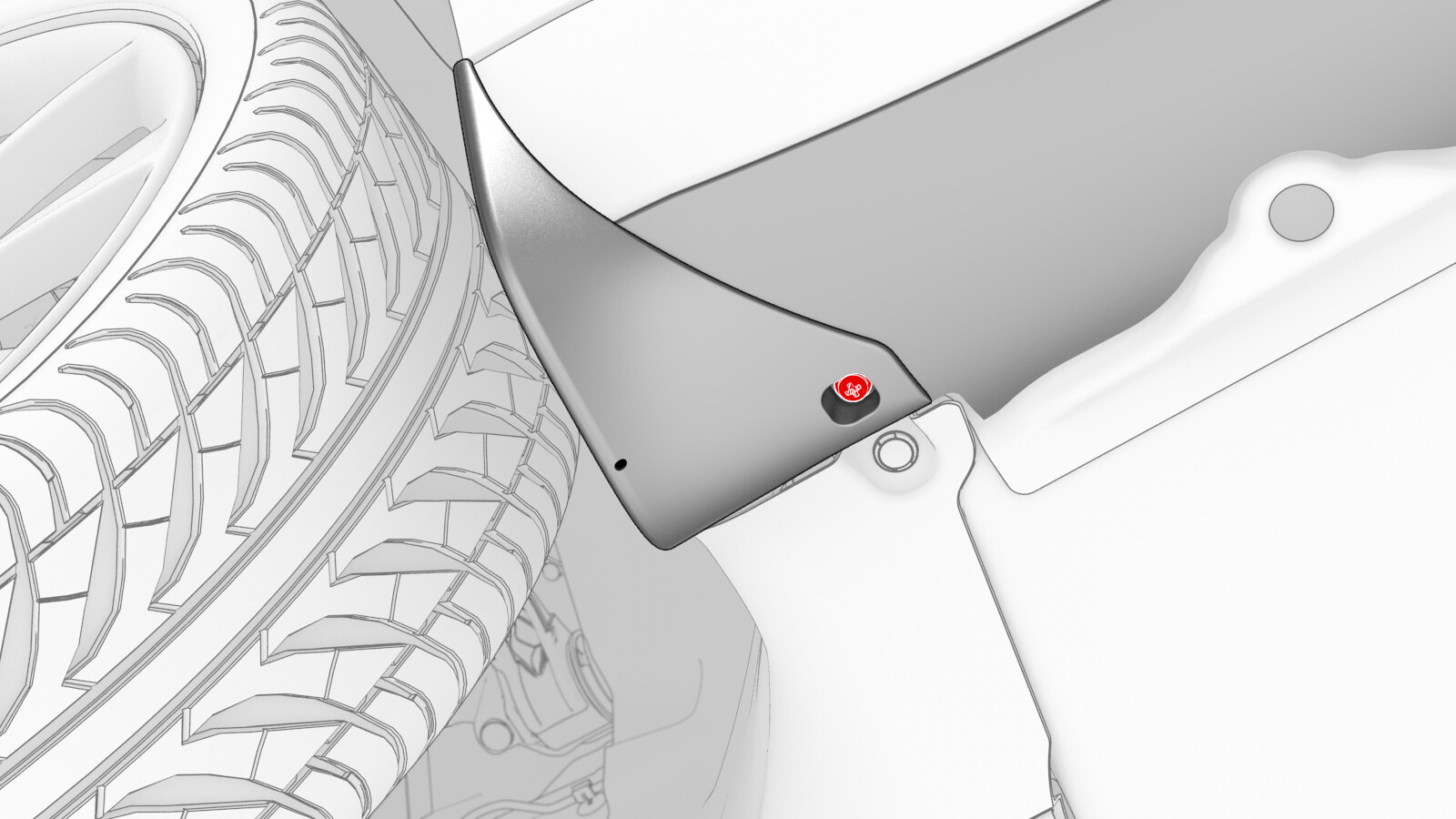

  4. 拆下并弃用将 LH 下门槛板罩固定到车身的前侧螺栓和垫圈。
  5. 请先戴上防切割手套,然后使用伸缩刀小心切开下门槛板上的检修盖。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请务必戴上防切割手套执行本步骤,避免受伤。
  6. 将 LH 防溅罩固定到 LH 挡泥板上:

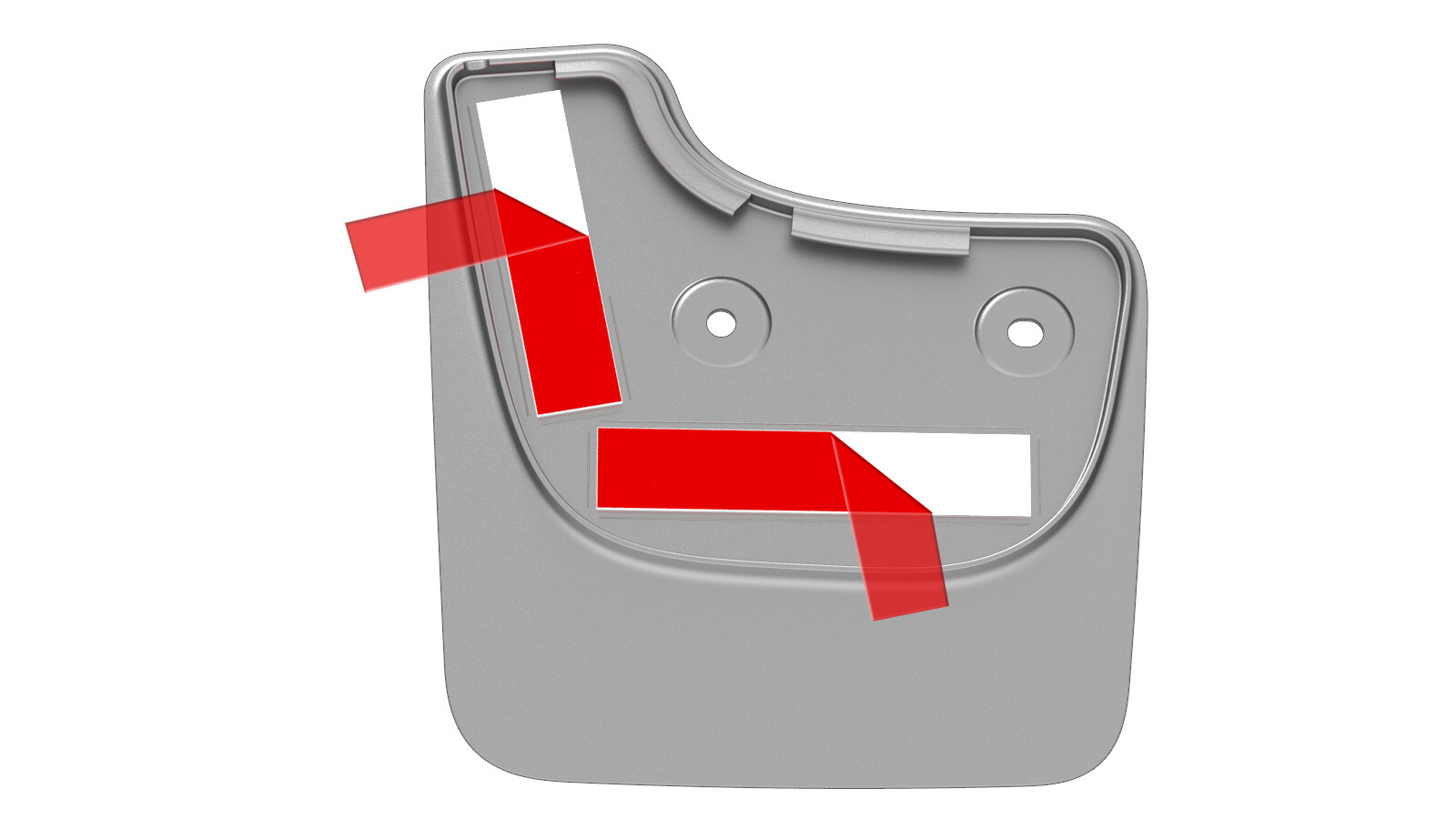

    1. 从防溅罩上揭除胶面保护条。
    2. 将防溅罩与挡泥板对齐,以便对齐孔洞。
    3. 沿着防溅罩下压,确保固定在挡泥板上。

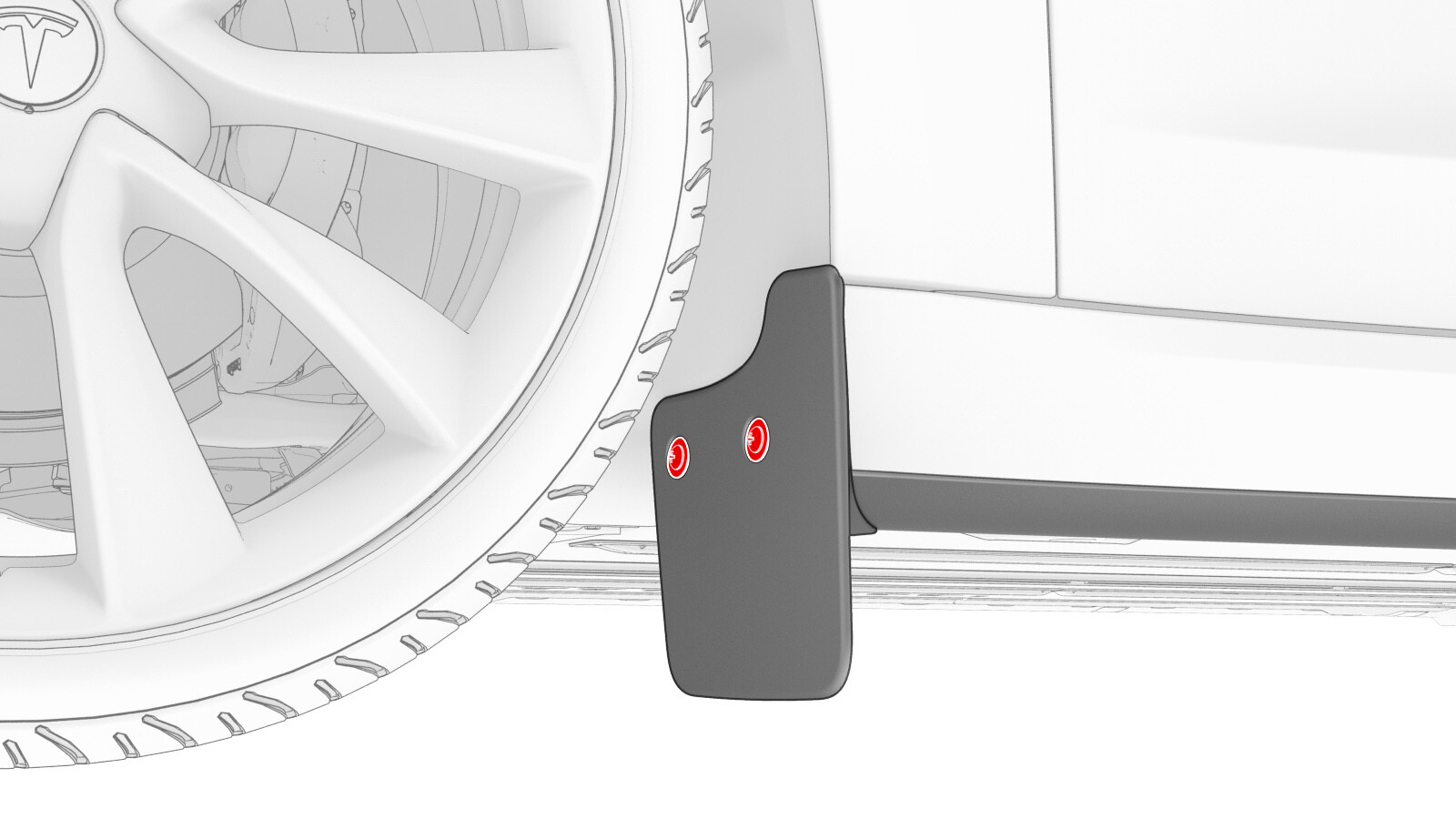

  7. 将 LH 防溅罩和挡泥板作为总成进行安装(第一代套件):

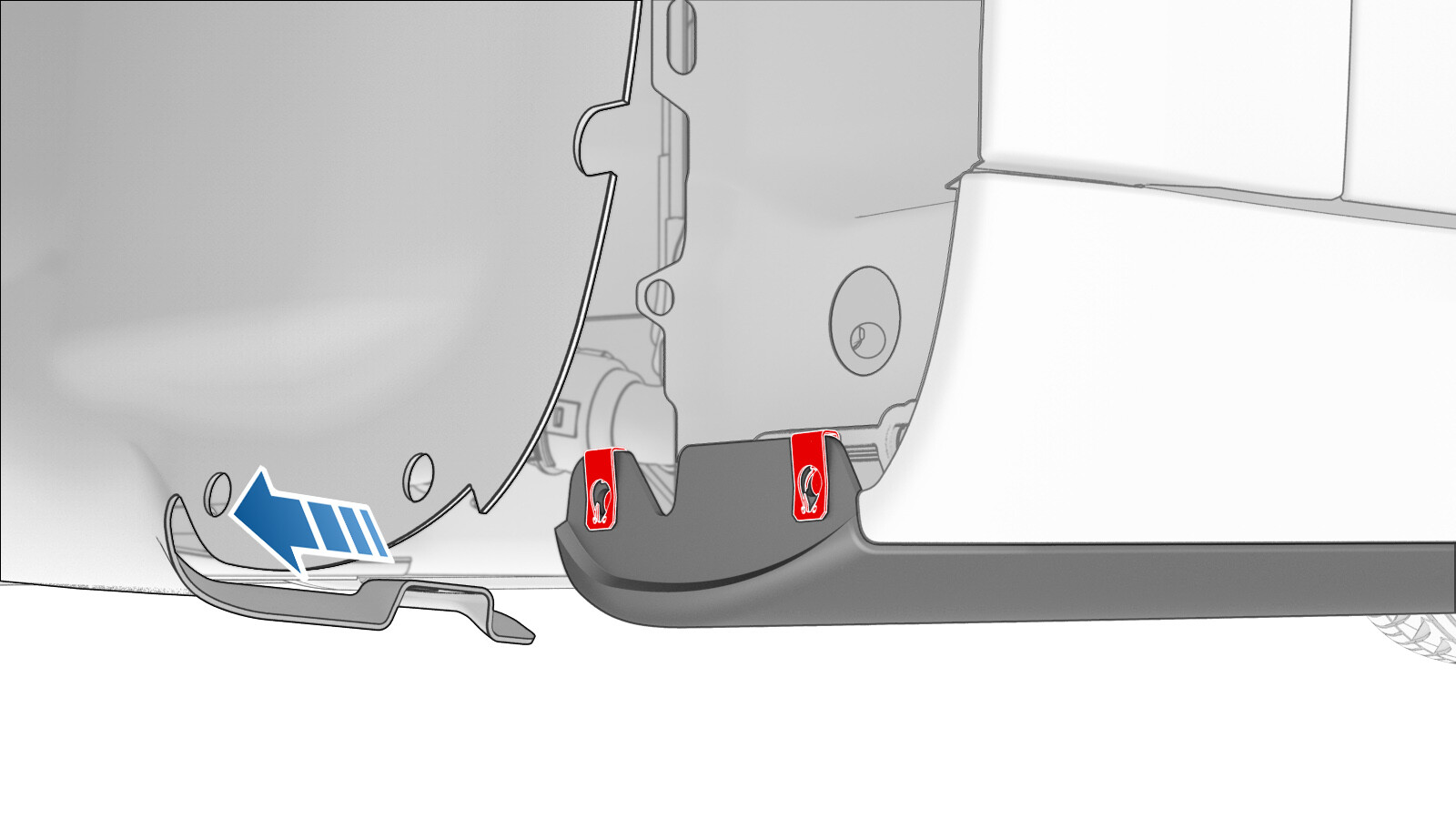

    1. 将 LH 前轮拱内衬的下部慢慢拉出轮罩,将 U 型螺母安装在 LH 门槛板中为推拉式夹预留的孔洞上。

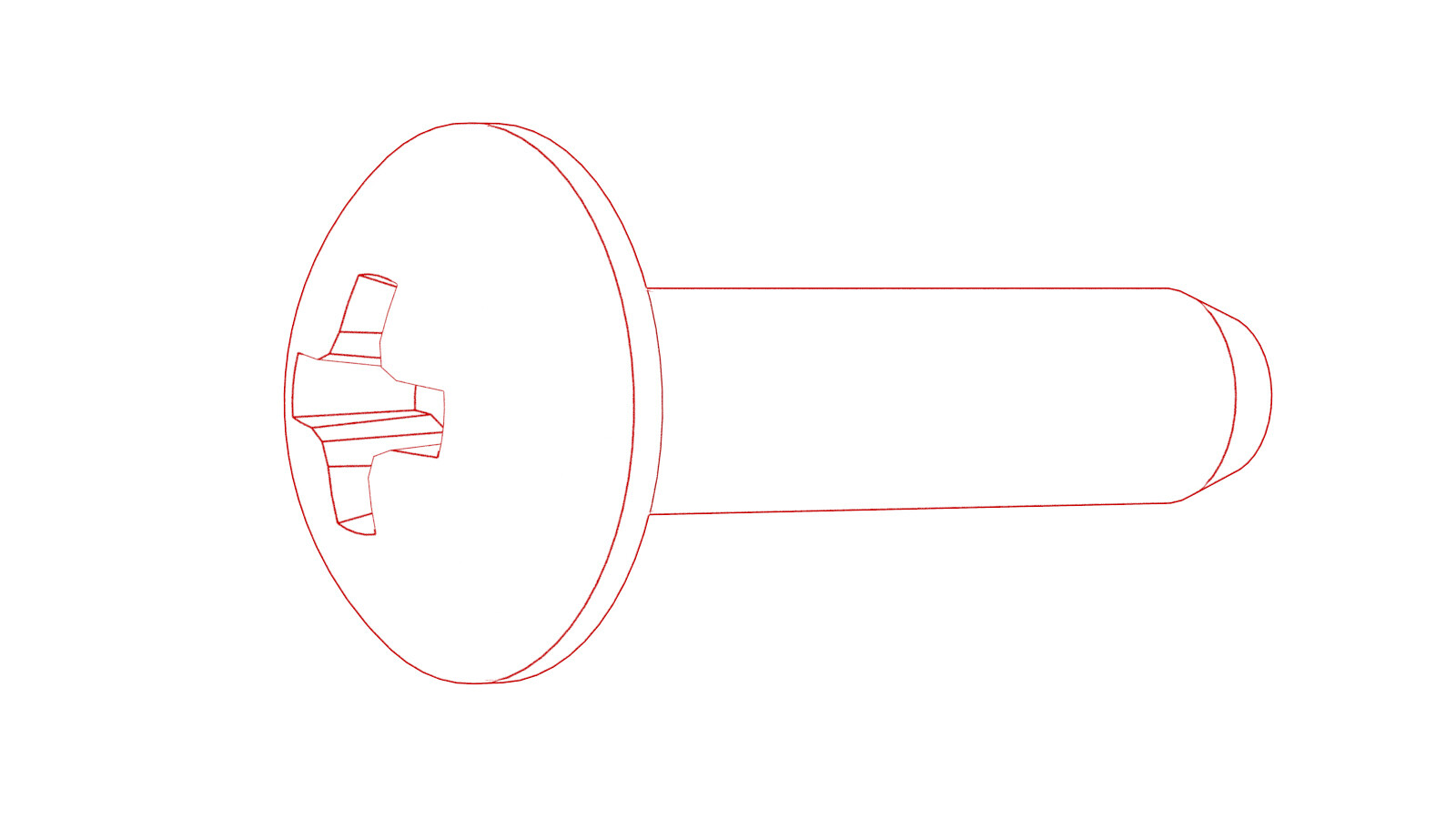

    2. 将垫圈放在螺钉上,然后安装螺钉和垫圈,以便将防溅罩安装到 LH 前轮拱内衬中的 U 型螺母上。
      1.5 Nm (1.1 lbs-ft)

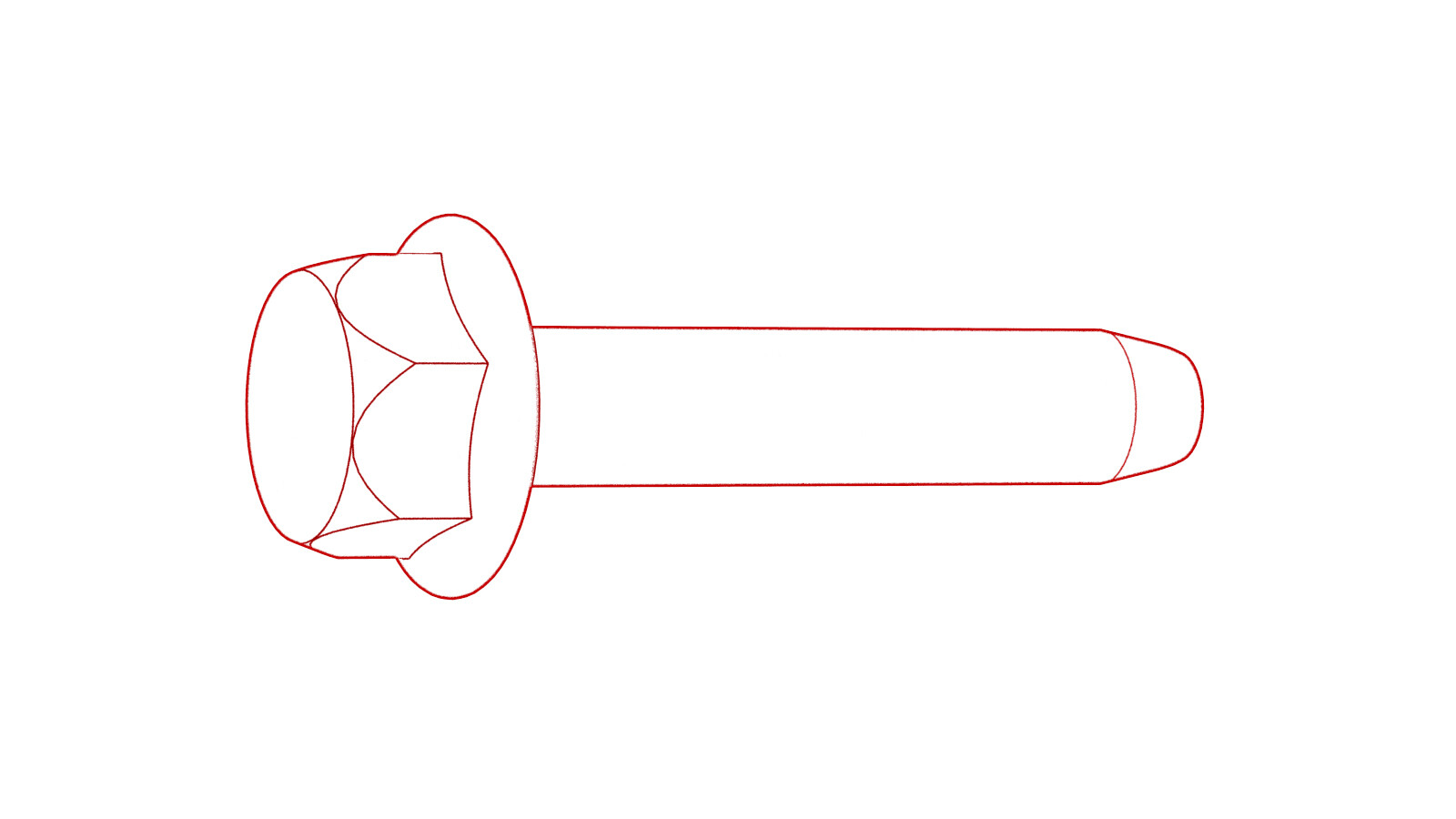

    3. 安装将挡泥板固定到下门槛板罩上的螺栓。
      5 Nm (3.7 lbs-ft)
  8. 将 LH 防溅罩和挡泥板作为总成进行安装(第二代套件):

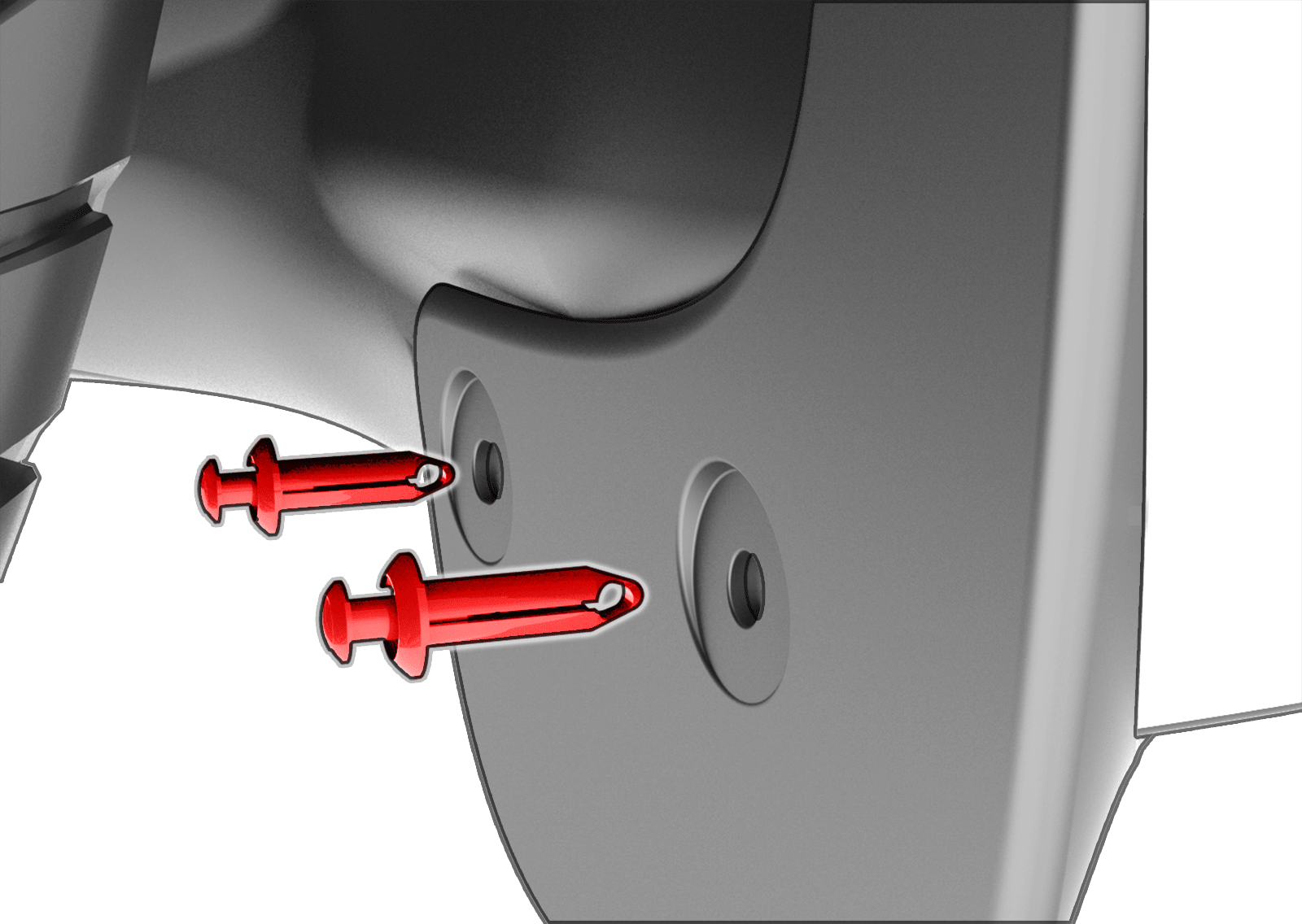

    1. 将挡泥板/防溅罩孔位与前轮拱内衬孔位对齐,然后将打开的(塑料铆钉已拔出)推拉式夹插入孔中。在推拉式夹完全插入后,将塑料铆钉按入,以封闭推拉式夹,并将挡泥板/防溅罩锁定到位。
    2. 安装将挡泥板固定到下门槛板罩上的螺栓。
      5 Nm (3.7 lbs-ft)
  9. 确保防溅罩与车身对齐。按需进行调整。
  10. 对车辆 RH 侧执行本程序,以便改装 RH 防溅罩。
