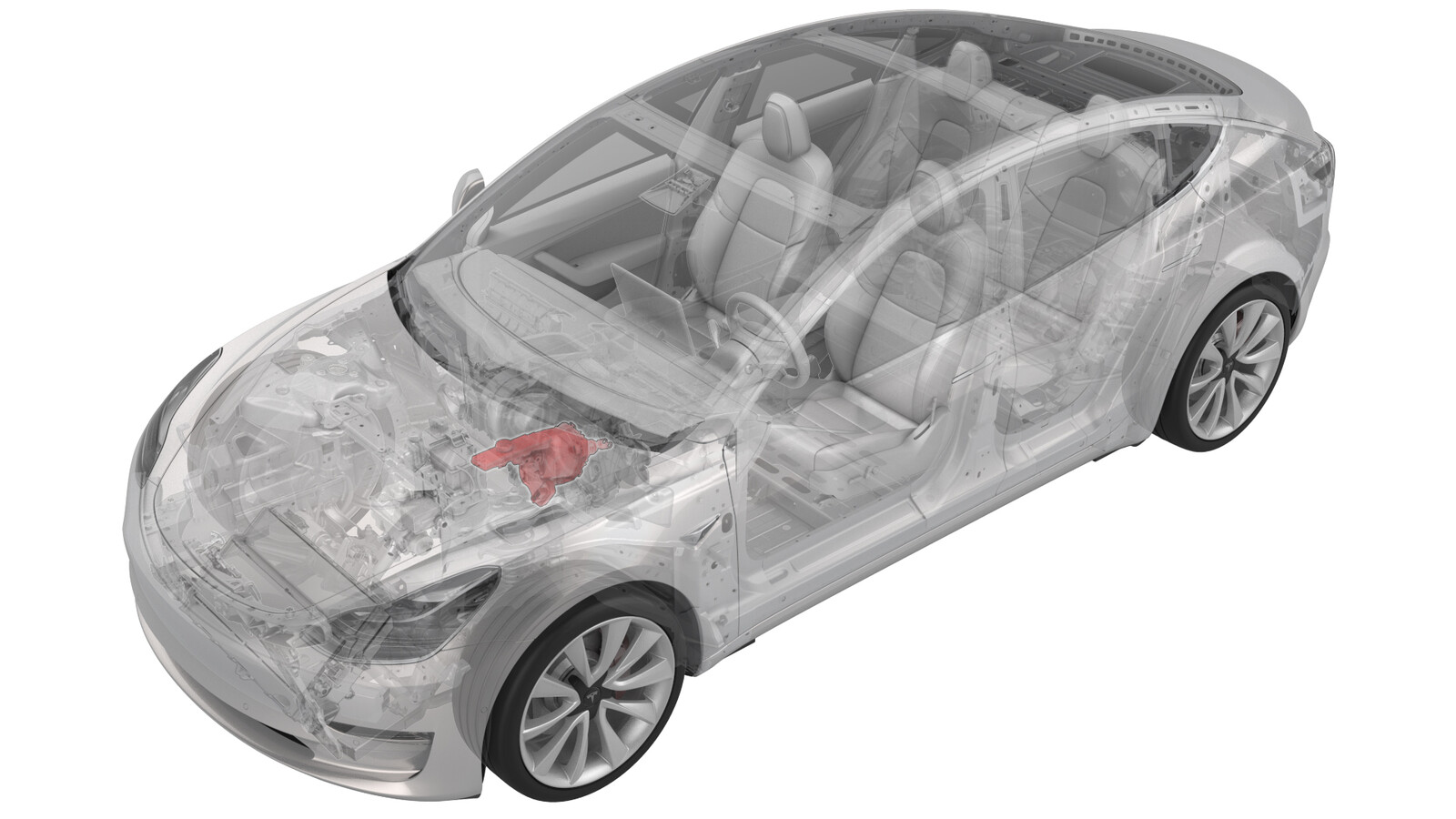

助力器 - 制动 - 机电（加热泵）（左侧驾驶）（拆卸和更换）

校正代码 33201202 1.95 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1079041-00-A Flare nut crowfoot set
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源，XP-10

拆卸

  1. Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

    制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。

    Informational PurposesAn informational icon, calling your attention
    注

    根据当地的环境法规处理使用过的制动液。

  2. 打开全部四个车门。
  3. 降下全部四个车窗。
  4. 后移 LH 前座椅。
  5. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  6. 拆下驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  7. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  8. 拆下 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  9. 拆下 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
  10. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  11. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  12. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  13. 拆下车身前部控制器模块。请参阅 模块 - 车身控制器 - 前（带加热泵款）（拆卸和更换）
  14. 拆下雨刮器电机。请参阅雨刮器模块（拆卸和更换）。

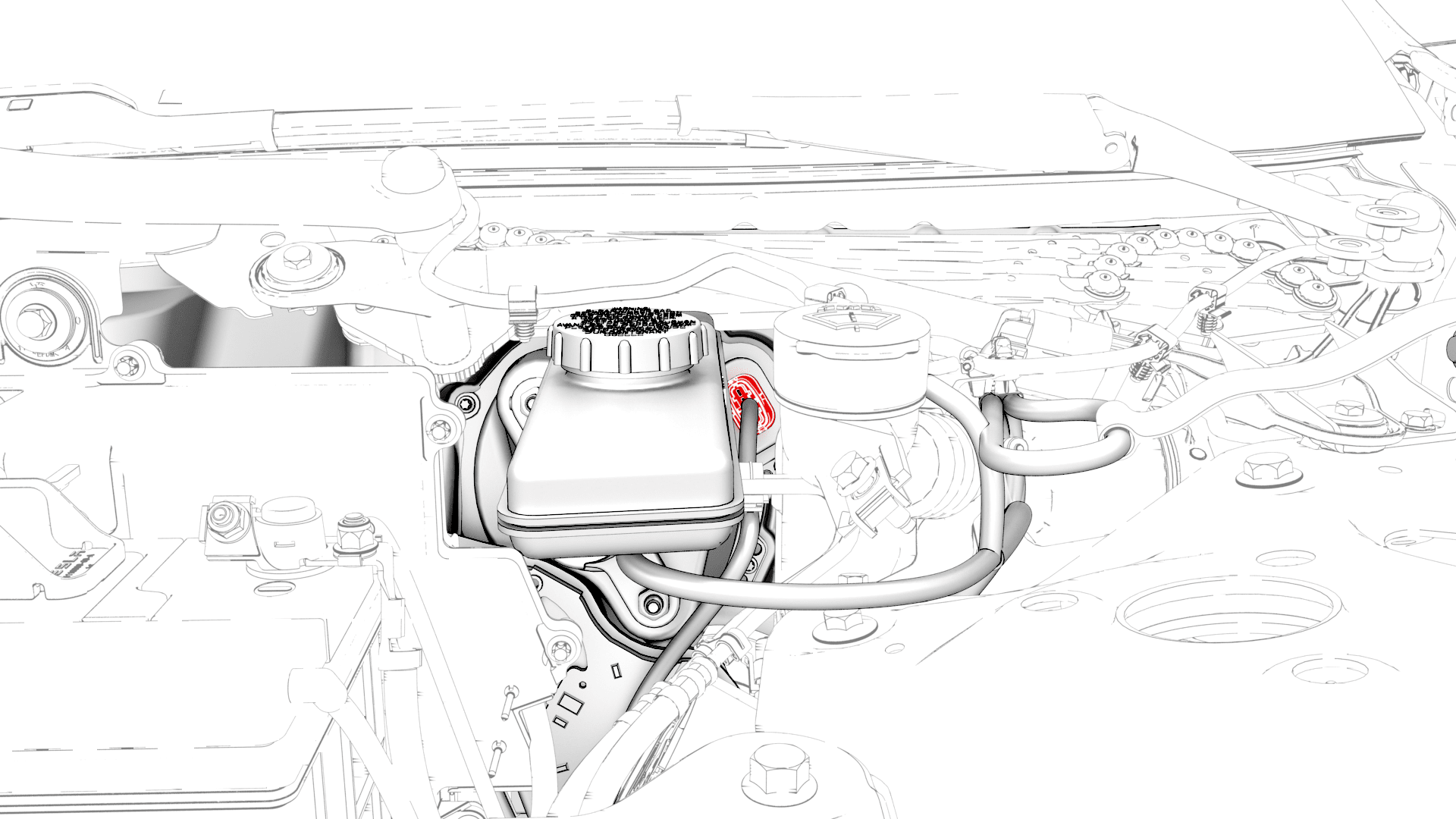

  15. 断开电气线束与制动液储液罐连接器的连接。

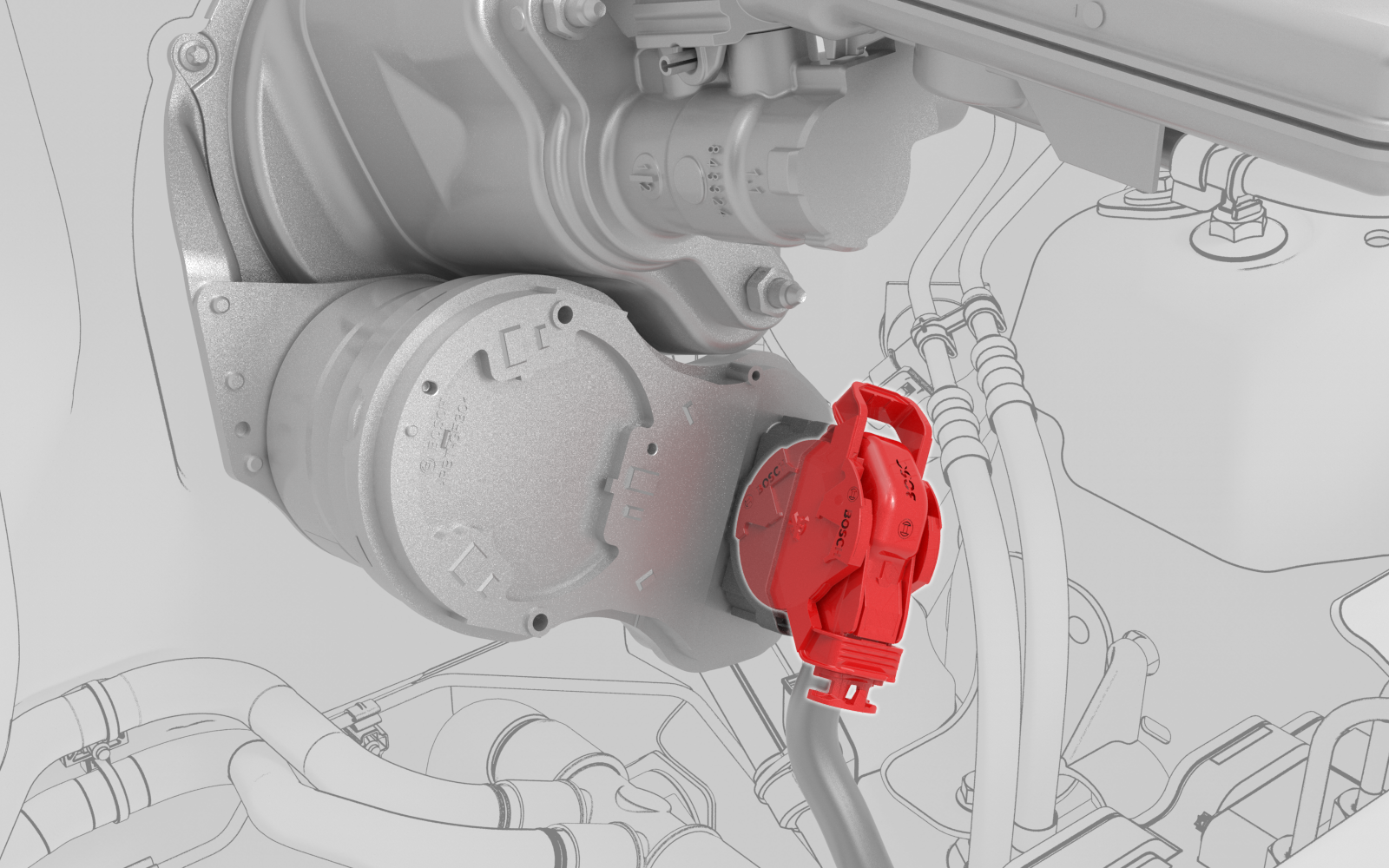

  16. 从制动助力器总成上断开线束连接器 (x2)。
  17. 在储液罐和助力器下方放置吸收性材料。
  18. 使用制动液注射器清除储液罐中的液体。

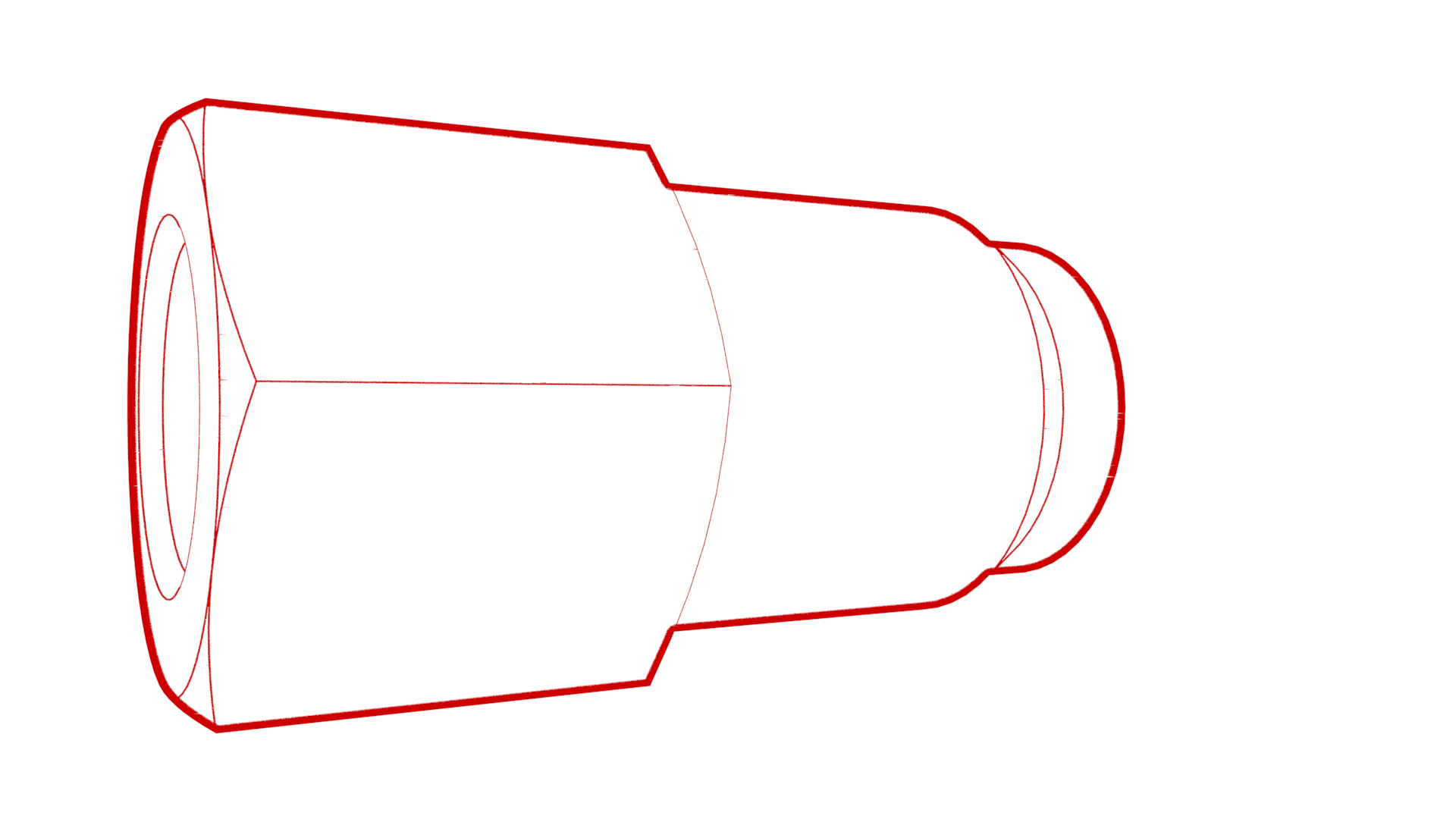

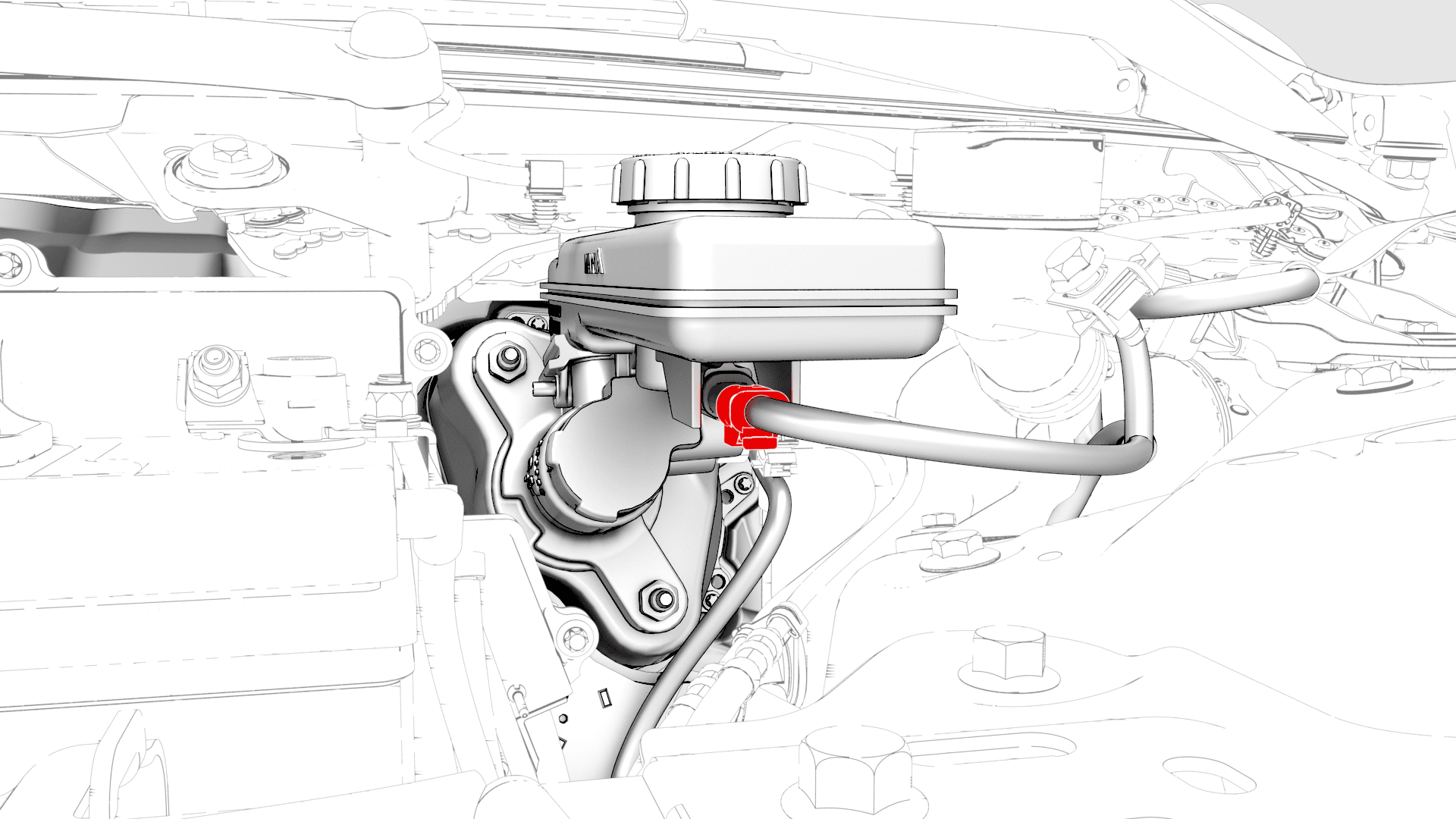

  19. 松开将制动管固定到助力器的螺母，然后将螺母滑回制动管。
    16 Nm (11.8 lbs-ft)
  20. 拆下驾驶位脚部空间罩。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  21. 拆下驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  22. 拆下制动开关。请参阅开关 - 制动灯（拆卸和更换）。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    如果制动开关在拆卸期间损坏，请更换此开关。

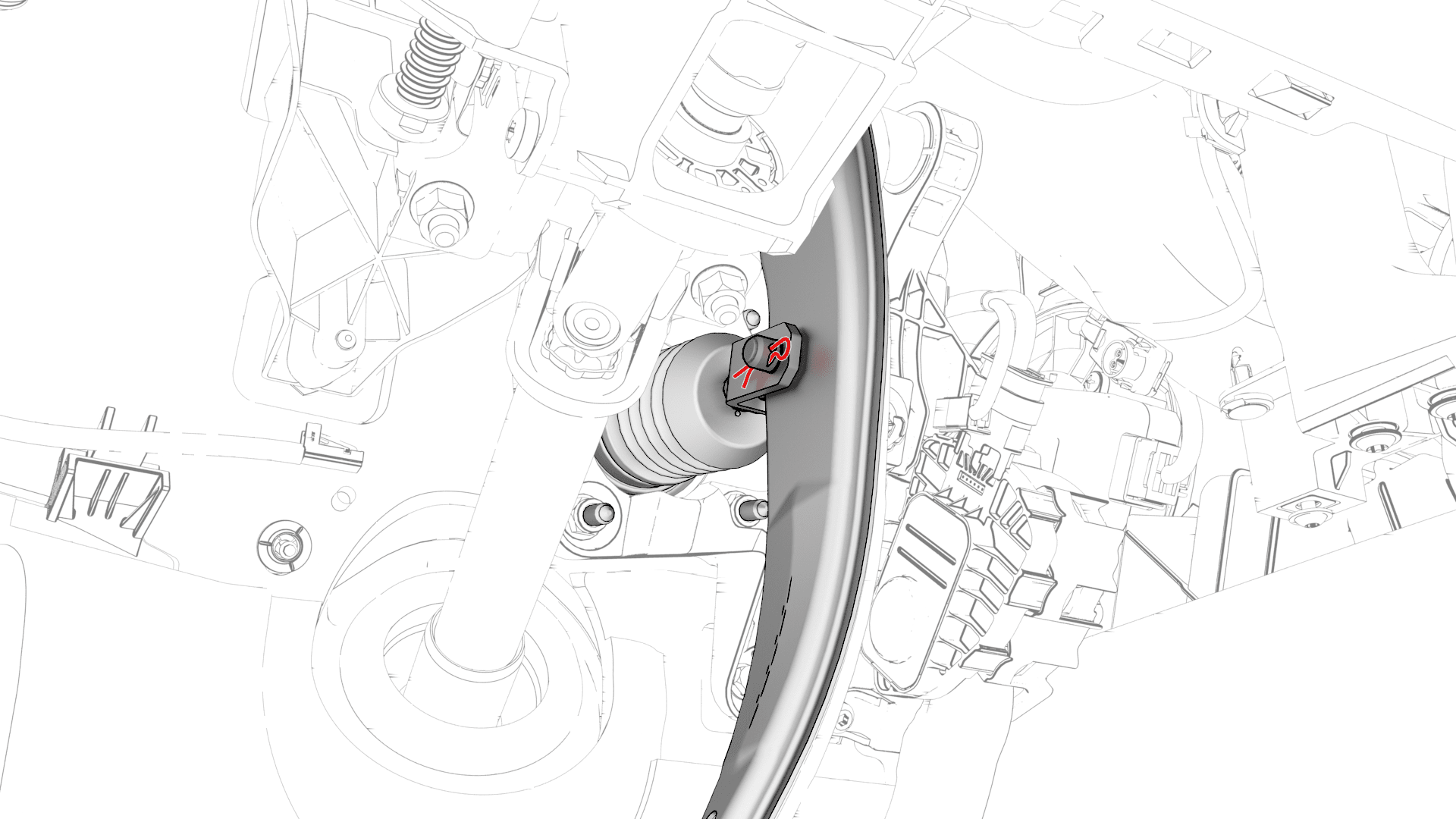

  23. 在制动踏板总成上，将开口夹从叉杆销上拆下。
  24. 将叉杆销从制动踏板总成上拆下。

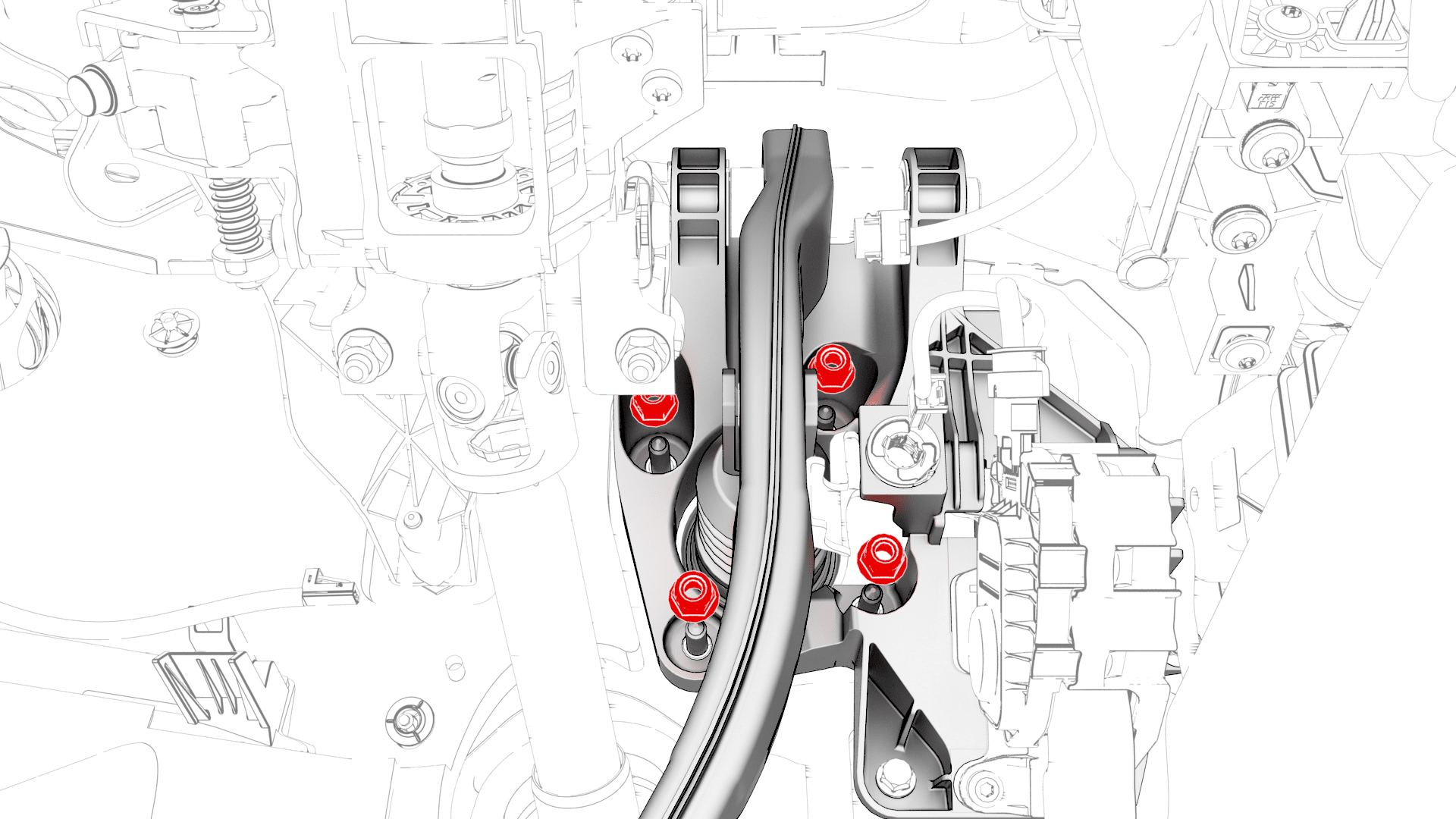

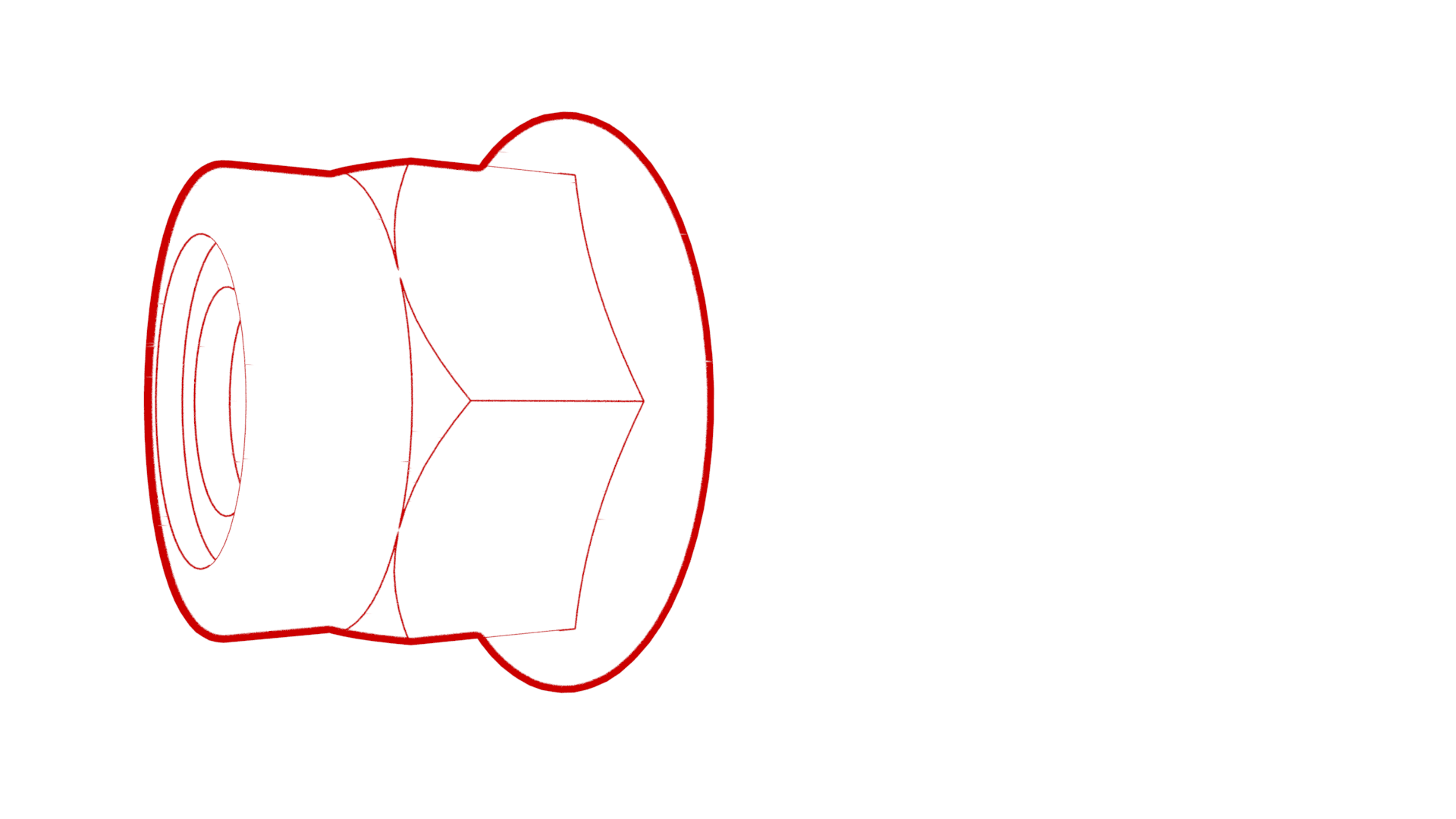

  25. 拆下并弃用将制动助力器固定到隔板的螺母 (x4)。
    16.5 Nm (12.2 lbs-ft)

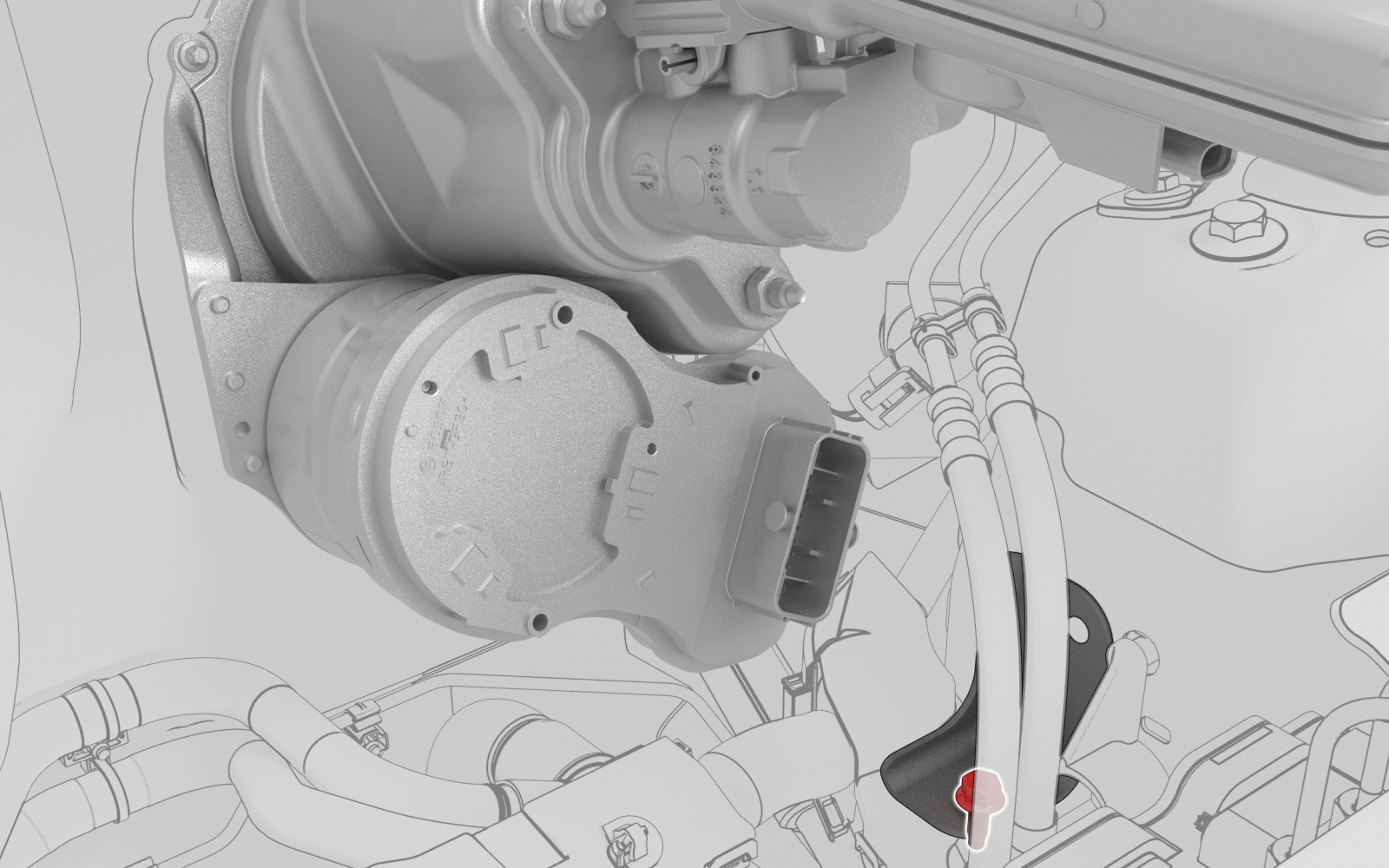

  26. 从车上拆下固定前线束支架的 LH 螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    确保线束支架能够在较大范围内移动，并且支架和 iBooster 无阻碍。
  27. 从车上拆下制动助力器总成。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

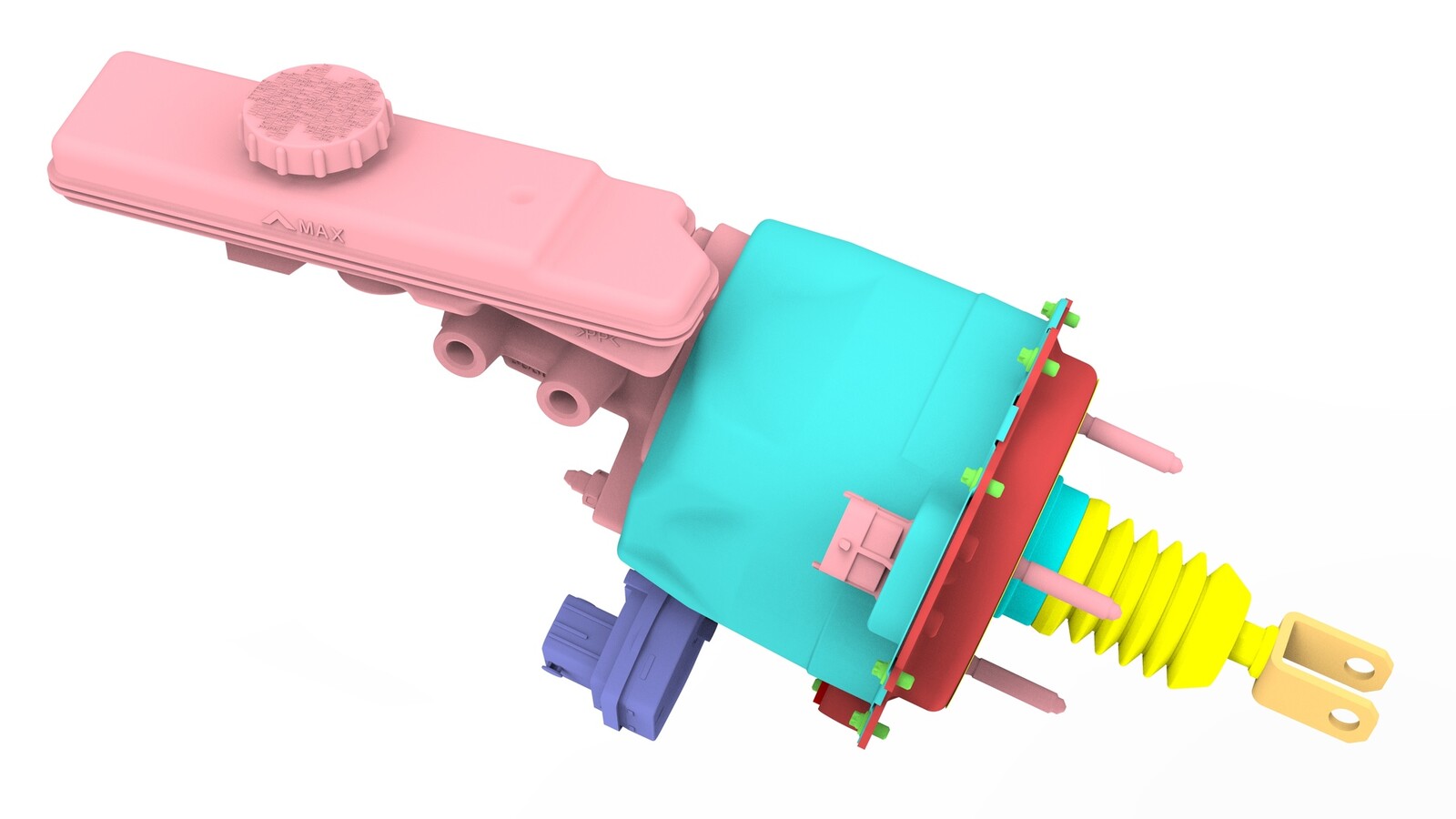

    只能通过主外壳拿取机电制动助力器。切勿使用推杆、储罐或连接器来举升或操纵机电制动助力器。

安装

  1. 将制动助力器放在车上，然后安装将助力器固定到隔板的新螺母 (x4)。
    16.5 Nm (12.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    只能通过主外壳拿取机电制动助力器。切勿使用推杆、储罐或连接器来举升或操纵机电制动助力器。
  2. 将制动踏板与制动助力器杆对齐，然后将叉杆销安装到制动踏板总成上。
  3. 在制动踏板总成上，将开口夹安装到叉杆销上。
  4. 安装制动开关。请参阅开关 - 制动灯（拆卸和更换）。
  5. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  6. 安装驾驶位脚部空间罩。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  7. 安装将制动管路固定到助力器的螺母。
    16 Nm (11.8 lbs-ft)
  8. 清理制动液储液罐周围区域，然后拆下盖子。
  9. 将制动液储液罐充灌至“最高”液位。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保制动液不滴落在任何喷漆表面上。使用抹布清理残留的制动液。
  10. 从制动助力器和储液罐区域下方移走吸收材料。
  11. 将电气线束连接器 (x2) 连接到机电制动助力器连接器。
  12. 将电气线束连接到制动液储液罐连接器。
  13. 安装固定车辆前线束支架的 LH 螺栓。
    9 Nm (6.6 lbs-ft)
  14. 安装雨刮器电机。请参阅雨刮器模块（拆卸和更换）。
  15. 安装车身前部控制器模块。请参阅模块 - 车身控制器 - 前（带加热泵款）（拆卸和更换）。
  16. 安装 12V 电池。请参阅12V/低压电池（拆卸和更换）。
  17. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  18. 安装 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
  19. 安装 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  20. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  21. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  22. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  23. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏。
  24. 排放制动系统。请参阅制动液排放/冲洗。
  25. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气（拆卸和更换）。
  26. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  27. 打开全部四个车门。
  28. 将 LH 前座椅移回原位。
  29. 升起全部车窗。
  30. 从车辆下部拆下举升臂。
  31. 关闭全部四个车门。
  32. 进行道路测试，期间多次急刹车，确保制动踏板触感及刹车性能正常。
