传动装置 - 排放 - 左侧（不带加热泵款）（拆卸和更换）

校正代码 18102202 4.32 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-10-28: 添加了运行 HVAC 外壳测试例行程序的步骤。

拆卸

  1. 部分松开横梁。请参阅 梁 - 横（左侧驾驶）（拆卸和更换）。
    注
    部分拆下横梁左侧，以便拆卸左侧排放传动装置。建议寻求他人协助。
    警告
    小心操作，注意请勿损坏零件内部结构。

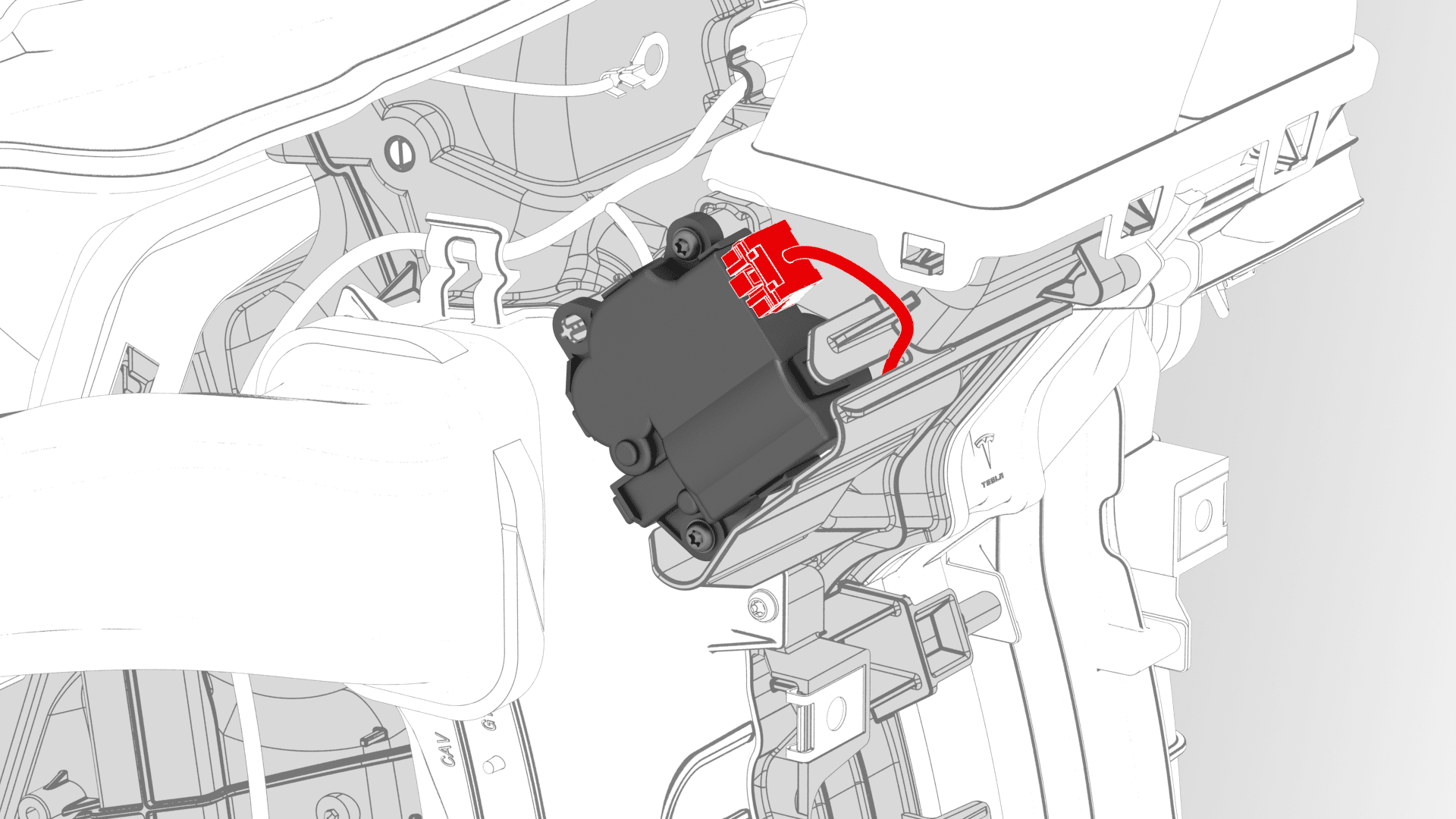

  2. 断开左侧排气执行机构上的电气线束连接器。

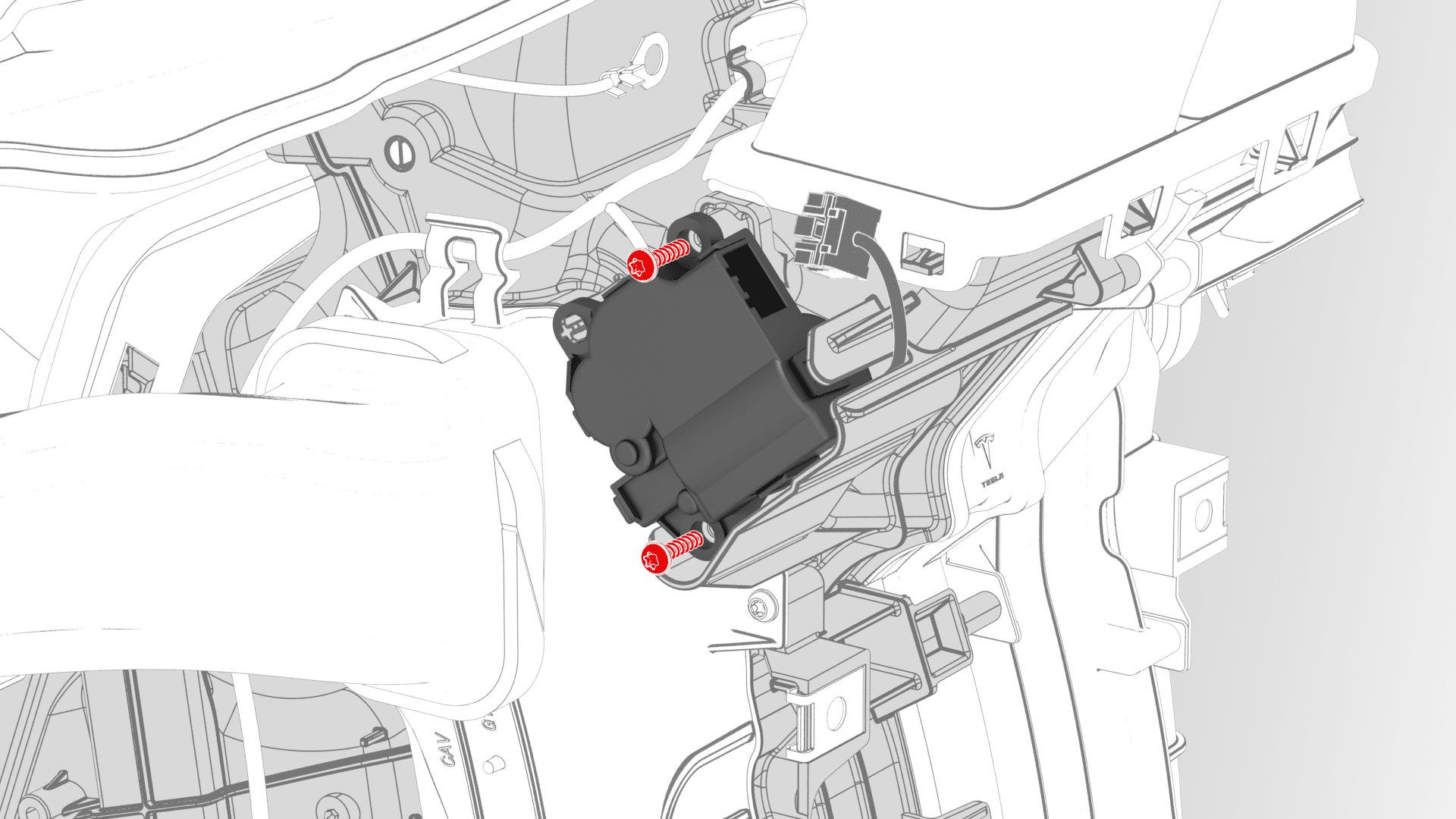

  3. 拆下将执行机构固定到供暖、通风和空调模块的螺栓，然后将执行机构从该模块上拆下。

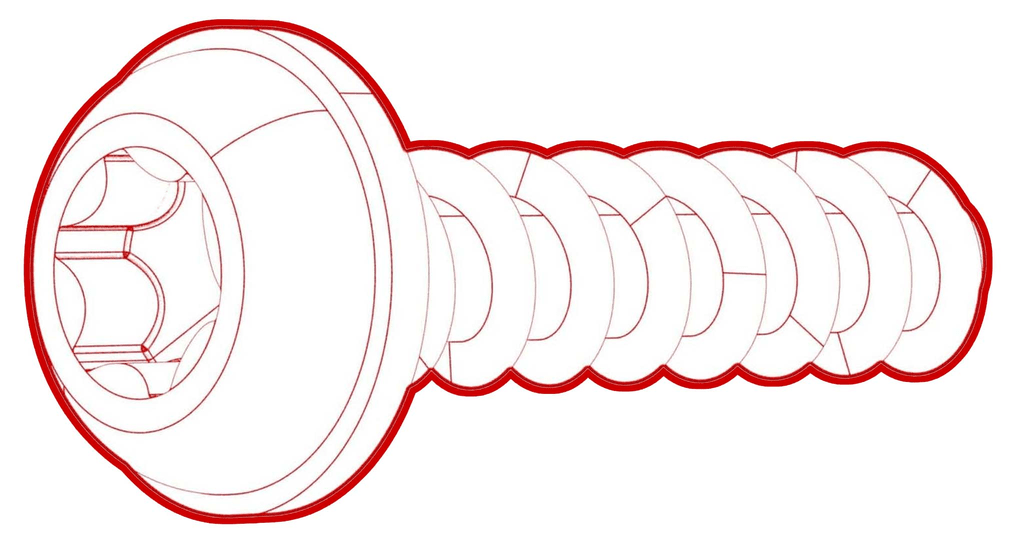

    2.3 Nm (1.7 lbs-ft)
    注
    Use of the following tool(s) is recommended:
    • Torx T20 bit
    • 2 in extension

安装

安装程序与拆卸程序相反，以下各项除外：

  1. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  2. 运行例行程序： TEST-SELF_VCRIGHT_X_HVAC-CASE-ACTUATORSvia Toolbox:(link)
  3. 断开笔记本电脑与车辆的连接
  4. 退出“维护模式增强版”。
