软管 - 前歧管 - LH(拆卸和更换)

校正代码 18309302 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 打开左前车门,降下左前车窗。
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 拆卸驾驶室上部进气槽总成。请参阅槽 - 驾驶室进气(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  7. 拆卸高压电池前车底护板。请参阅滑板 - 高压电池 - 前部(拆卸和更换)
  8. 拆下将 LH 前轮拱内衬固定到 LH 车门槛板的推拉式夹。
  9. 在高压电池 LH 前侧下方放置一个冷却液排放容器。

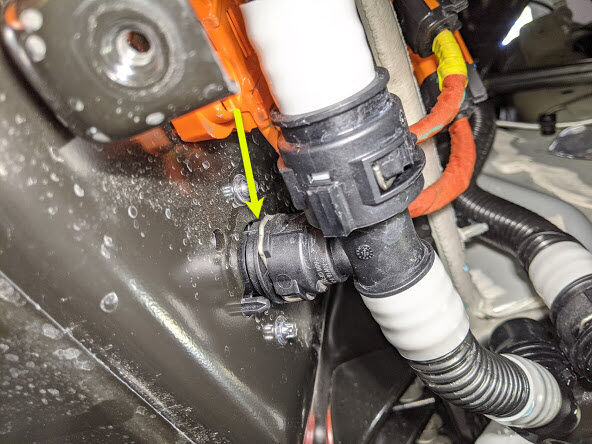

  10. 松开弹簧夹,断开 LH 前歧管软管与高压电池 LH 前侧的连接,然后塞住高压电池接头。
  11. 在高压电池软管下方放置冷却液排放容器。

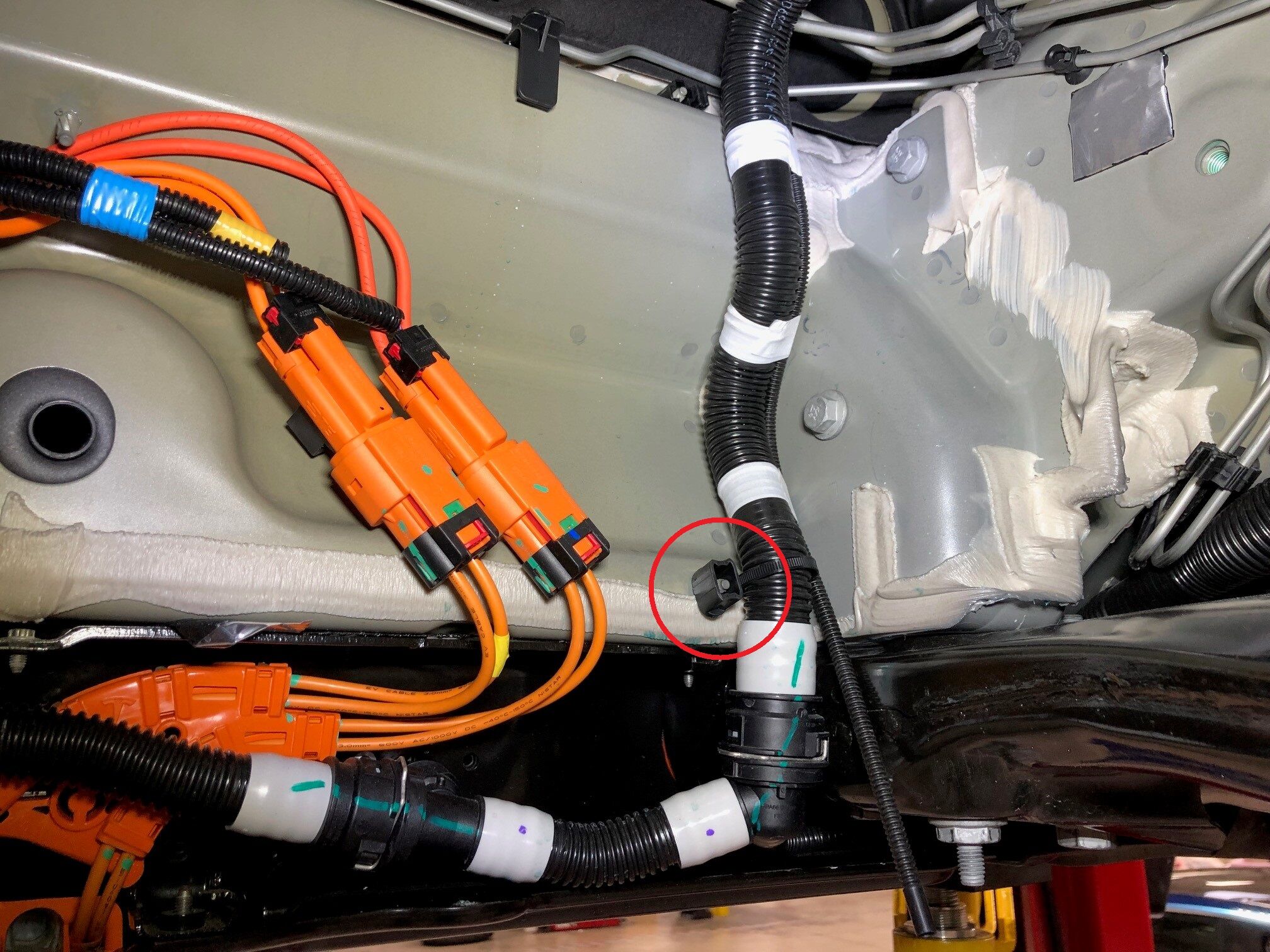

  12. 松开将高压电池前部软管固定到车身的夹子。

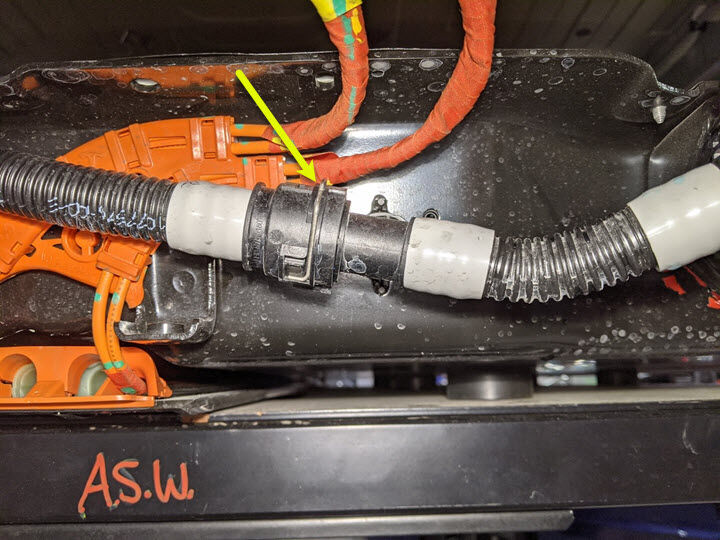

  13. 松开弹簧夹,断开高压电池前部软管与左前歧管的连接,然后堵住高压电池接头。

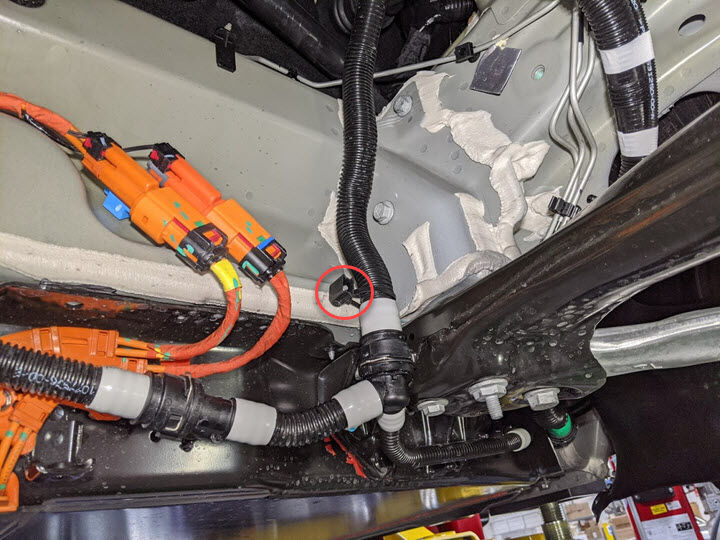

  14. 松开弹簧夹,断开左前歧管软管与高压电池前侧的连接,然后堵住高压电池接头。
  15. 松开弹簧夹,断开左前歧管软管与右侧歧管的连接,然后堵住右侧歧管。

安装

  1. 拆下软管塞,将 LH 前歧管软管连接到 RH 歧管,然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  2. 拆下软管塞,将 LH 前歧管软管连接到高压电池前侧,然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  3. 拆下软管塞,将 LH 前歧管软管连接到高压电池软管前侧,然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  4. 安装将高压电池前部软管固定到车身的卡子。
  5. 在高压电池 LH 前侧下方放置一个冷却液排放容器。
  6. 拆下软管塞,将 LH 前歧管软管连接到高压电池的 LH 前侧,然后安装弹簧夹。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  7. 取走车辆下方的冷却液排放容器。
  8. 安装将 LH 前轮拱内衬固定到 LH 前车门槛板的推拉式夹。
  9. 安装高压电池前车底护板。请参阅滑板 - 高压电池 - 前部(拆卸和更换)
  10. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  11. 拆卸冷却液罐罐盖。
  12. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    确保液位处于“Max”线处。
  13. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  14. 将装有 Toolbox 3.0 的笔记本电脑与车辆相连。
  15. 点击Actions/Autodiag 选项卡,然后搜索 “Purge”。
  16. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,再点击Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    待例行程序完成后,点击窗口右上角的 “X” 关闭页面。
  17. 断开 Toolbox,然后从车上取出笔记本电脑。
  18. 检查冷却液液位,必要时加满。
    Informational PurposesAn informational icon, calling your attention
    确保液位处于“Max”线处。
  19. 安装冷却液罐罐盖。
  20. 安装座舱上部进气槽总成。请参阅槽 - 驾驶室进气(拆卸和更换)
  21. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  22. 升起左前车窗,关闭左前车门。
  23. 将车辆驶离举升机。请参阅举升车辆 - 双柱举升机
