玻璃 - 车身 - 后围 - LH（拆卸和安装）
校正代码
102030011.26 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2024 年 5 月 9 日：更新了图片，添加了“在玻璃内侧粘贴遮蔽胶带，用于覆盖裸露区域”的说明。
警告
仅适用于欧洲：只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。
拆卸
- 打开左后车门。
- 完全降低左后车窗。
- 打开后备箱。
-

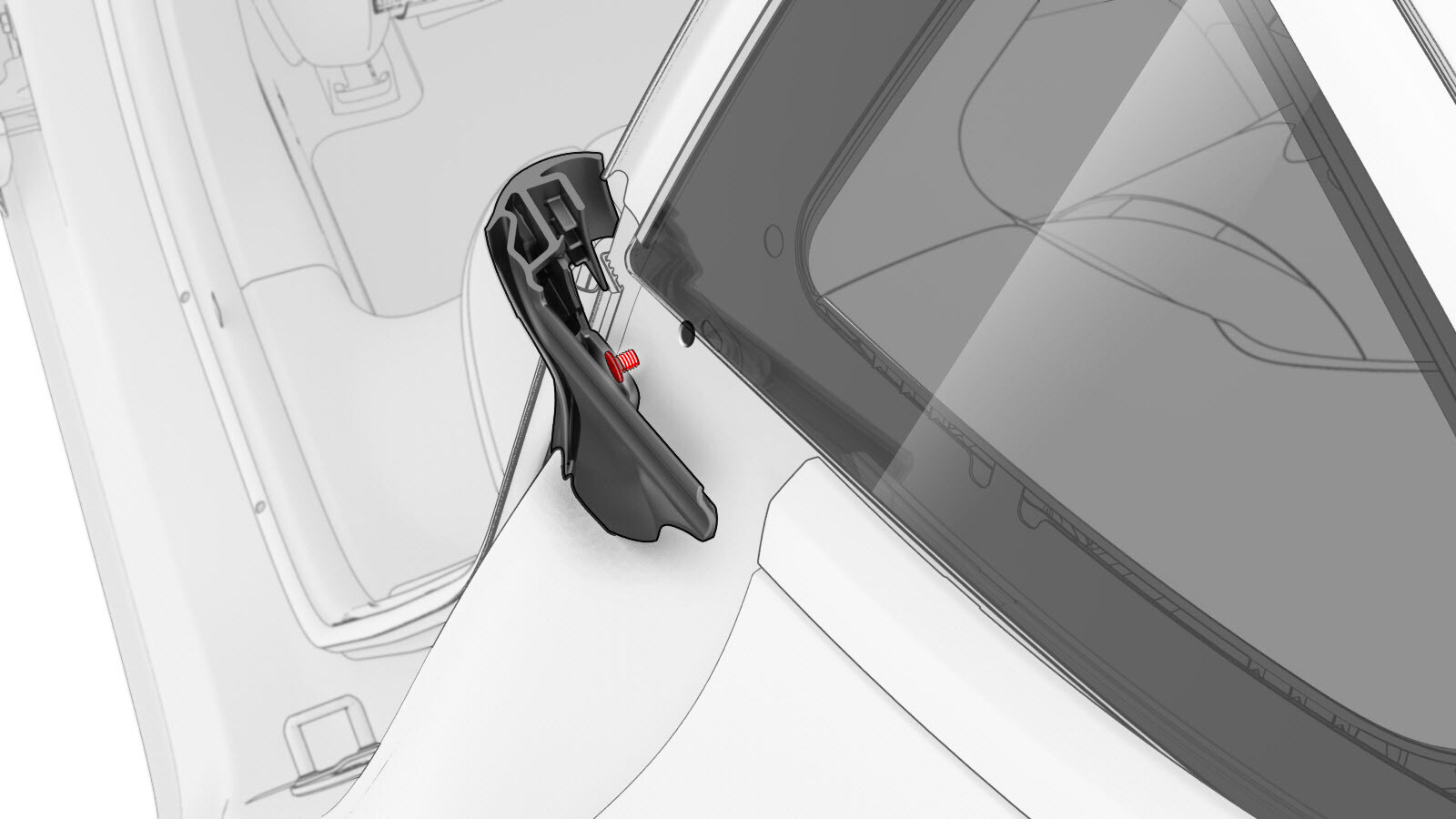

使用卡子撬具，松开将后部主密封条固定到 C 柱的卡子。
- 将左后部主密封条拉向车辆前侧，以将其从后角窗玻璃区域中拉出。
- 拆卸第二排座椅左侧侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
- 拆卸左侧纵梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和安装）。
- 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
-

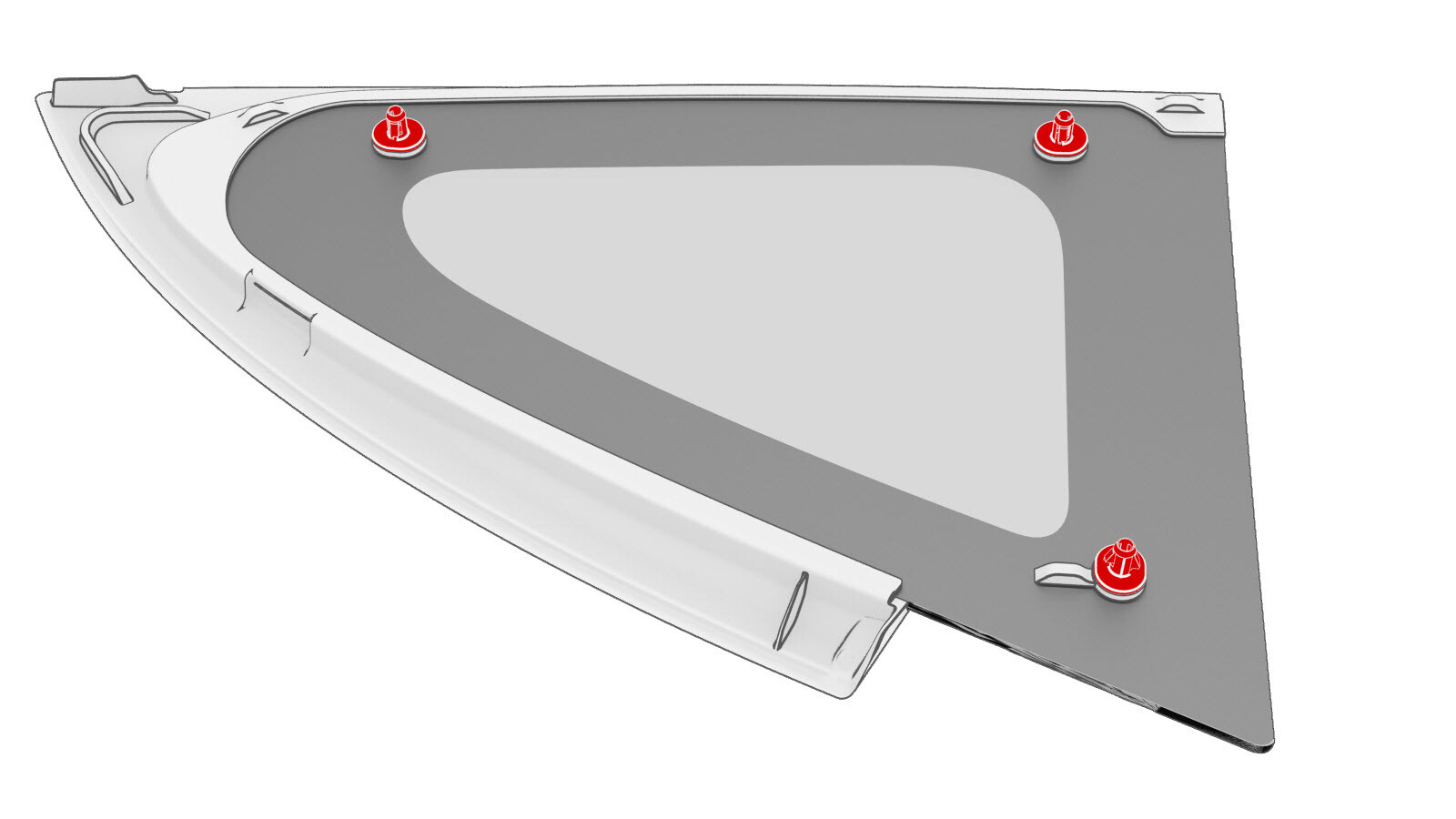

使用对角切割器破坏左后角窗玻璃内侧的定位柱，使用一字螺丝刀辅助拆下玻璃。
- 清理左后角窗玻璃的外部区域。
-
使用遮蔽胶带粘贴左后角窗玻璃周围后部区域，以保护车身和涂漆。
-

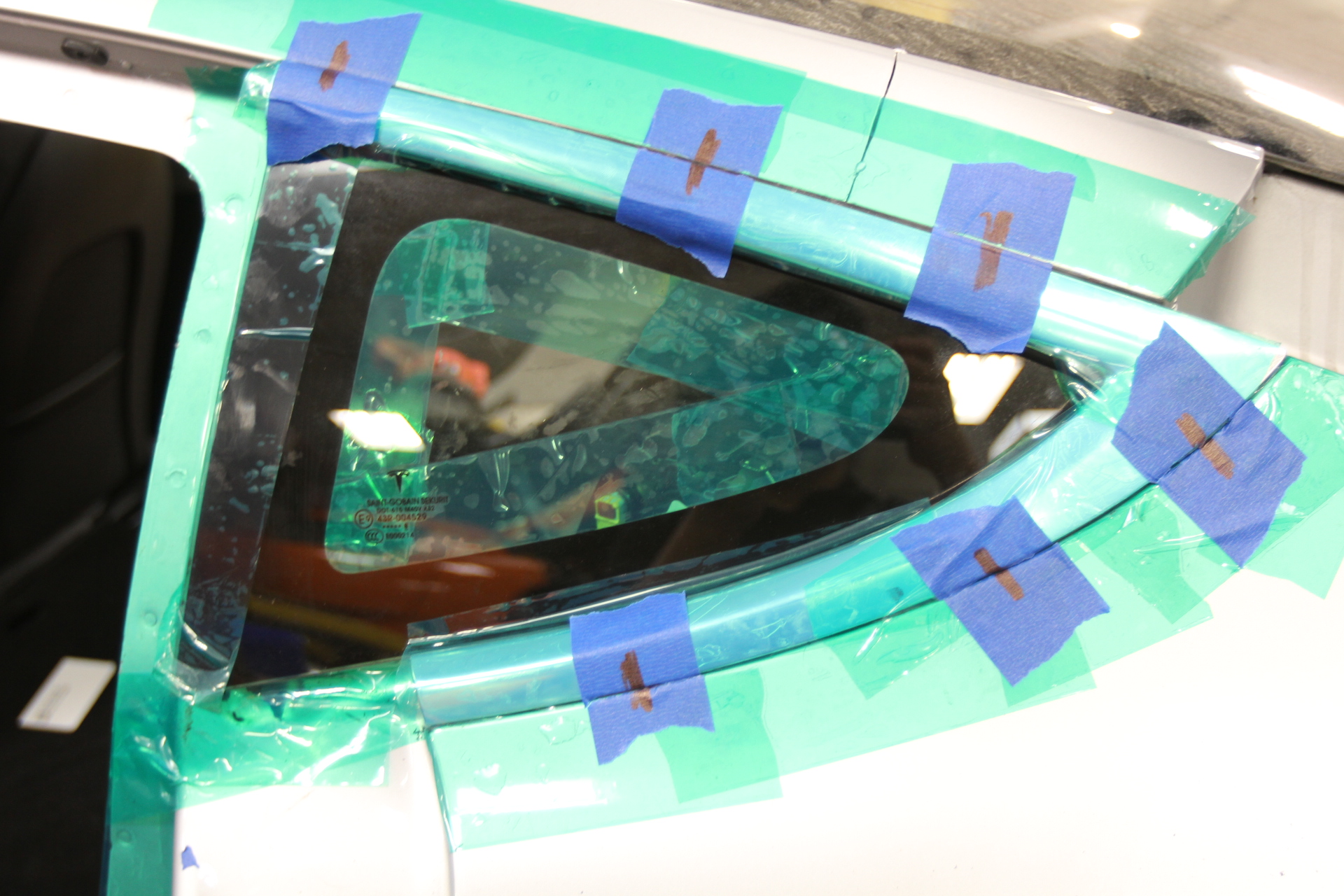

向左后角窗玻璃内侧、角窗总成外侧及车身上粘贴遮蔽胶带，然后在外侧的胶带上标记当前位置以辅助安装。
警告确保胶带已覆盖内边缘以及可能与方形线接触的区域，以免出现损坏。
- 准备一套 T 柄扳手以及 6 英尺长的方形线。
-

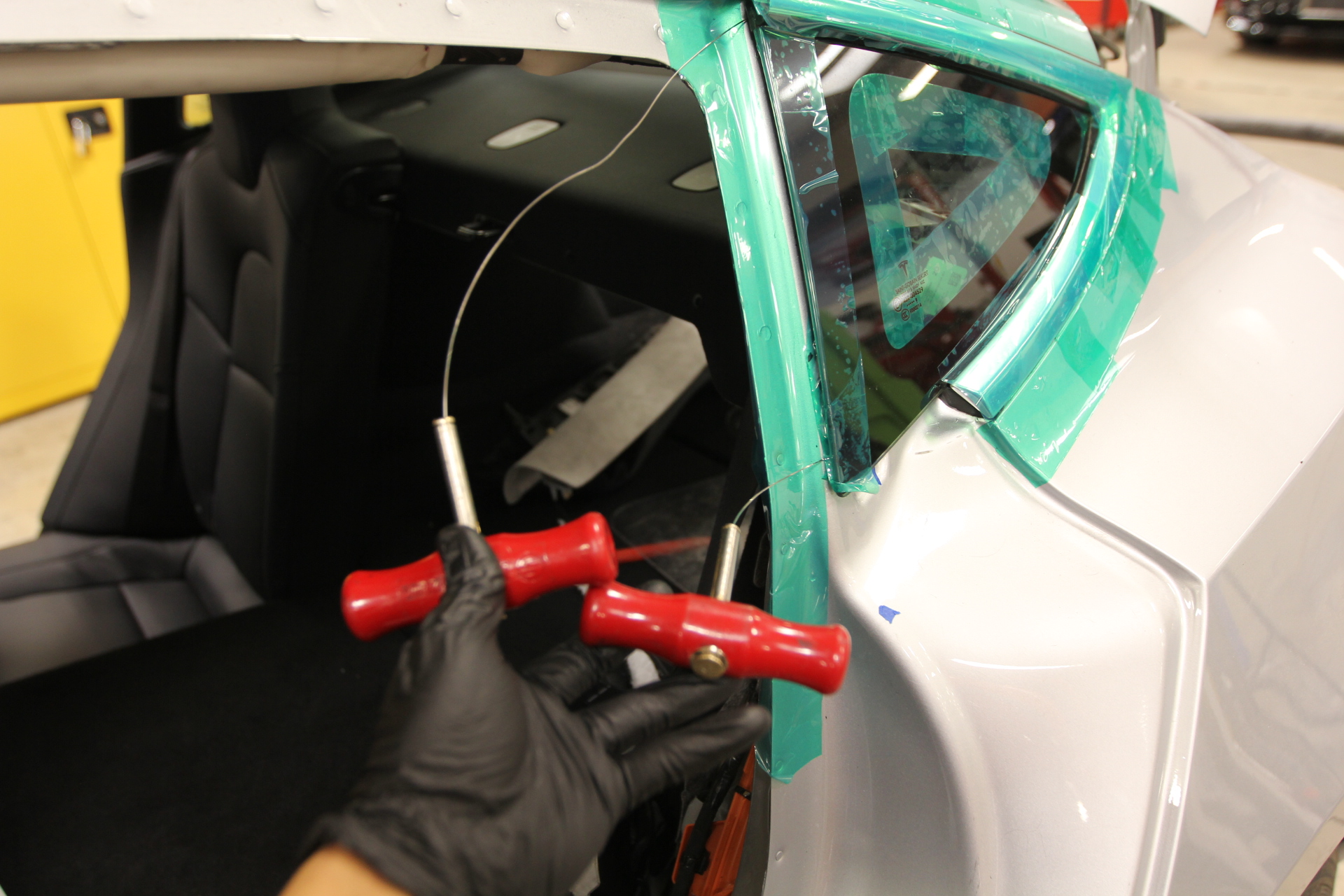

将方形线缠绕在左后角窗玻璃后部边缘处车身与密封条之间。
-
从车身上切割左后角窗玻璃，然后将玻璃从车上拆下。
提示： 采用拉锯的方式切入聚氨酯。
- 使用带侧翼的刮刀清理车身上剩余的聚氨酯。
- 使用异丙醇 (IPA) 湿巾沿着聚氨酯路径清理车身。等待该区域风干至少 1 分钟。
- 使用塑料饰板工具清洁左后角窗玻璃上的剩余聚氨酯。
- 使用异丙醇 (IPA) 湿巾，沿着聚氨酯路径清洁左后角窗玻璃。等待该区域风干至少 1 分钟。
安装
- 使用底漆涂抹聚氨酯路径以及在拆卸左后角窗玻璃期间涂漆受损的所有区域。等待底漆风干至少 1 分钟，再继续下一步骤。
- 向左后角窗玻璃涂抹底漆。等待底漆风干至少 1 分钟。
-
备好填缝枪和聚氨酯。
注聚氨酯开口需宽至 7 毫米，长达 12 毫米。
- 沿着原始路径在车身上涂抹聚氨酯。
-
将左后角窗玻璃放置在车辆上，然后将后围亮条夹滑入顶部亮条。
注从后定位柱开始操作有助于使后围亮条稳妥地固定在车身上。注将角窗玻璃总成与之前在车身遮蔽胶带上做的标记对齐。
- 聚氨酯干燥期间，请使用胶带固定左后角窗玻璃。
- 使左后底漆密封条完全放置入位。
-
固定 C 柱上的卡子。
- 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH（拆卸和更换）。
- 安装左侧纵梁饰板。请参阅饰板 - 纵梁 - LH（拆卸和安装）。
- 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
- 关闭左后车门。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。 Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
