线束 - 12V 电池接地（拆卸和更换）

校正代码 17106202 1.08 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。

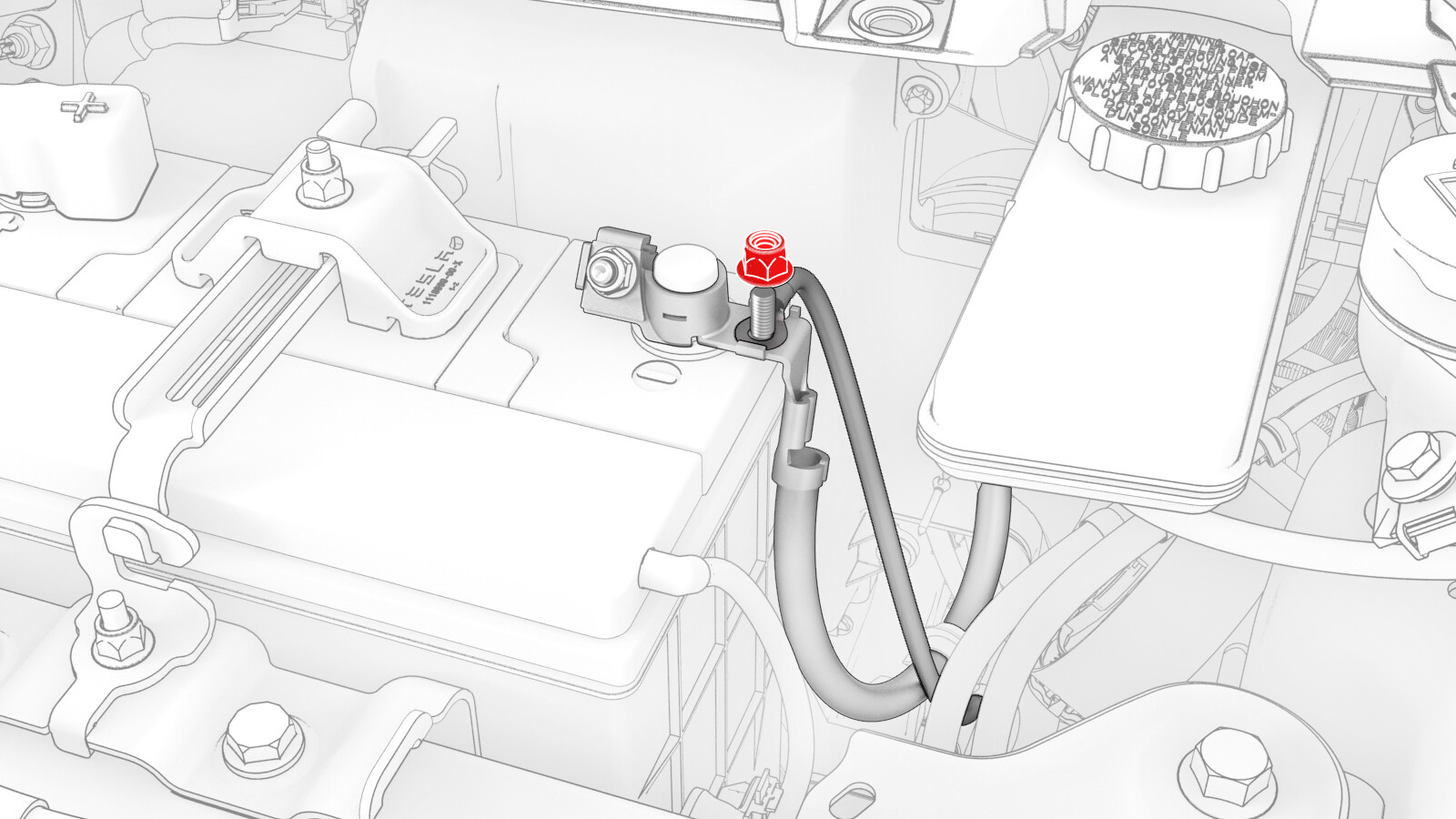

  2. 拆下将前侧线束接地线固定到 12V 电池接地线束的螺母，然后从线束上拆下电线。
  3. 拆下 12V 辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  4. 拆下 12V 电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。
  5. 拆下将温度系统线束盖板固定到前车身控制器模块的螺栓，然后将盖板从模块上拆下。
  6. 将温度系统线束从前车身控制器模块连接器上断开。
  7. 松开将吸入/液体管路固定到恒温膨胀阀周围车身上的卡子，然后将电气线束置于一旁，以便接触前车身控制器模块。
  8. 拆下将前车身控制器模块盖板固定到前车身控制器模块的螺栓 (x9)，然后拆下盖板。

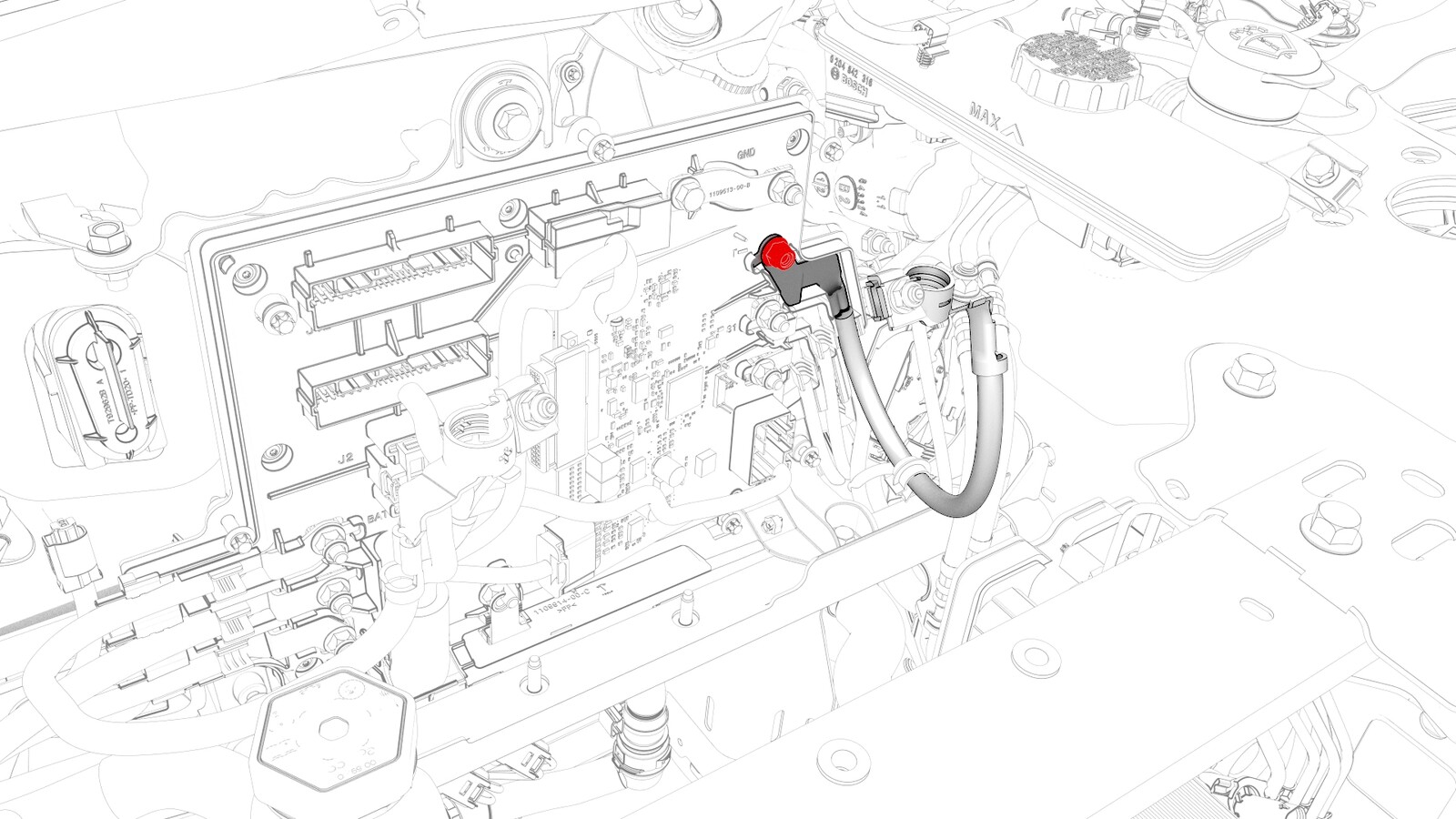

  9. 拆下并弃用将电池接地电缆固定到前车身控制器模块的螺栓，然后拆下电缆。

安装

  1. 将电池接地电缆安装到前车身控制器模块上，然后安装新螺栓，将电缆固定到该模块。
    8.5 Nm (6.3 lbs-ft)
  2. 目视检查接地电缆在前车身控制器模块的相应通道中是否整齐地露出来且彼此平行。
    警告
    确保在安装前车身控制器模块盖板时没有夹到电缆或电线。
  3. 将前车身控制器模块盖板安装到前车身控制器模块上，然后安装将盖板固定到该模块的螺栓 (x9)。
    6 Nm (4.4 lbs-ft)
  4. 将温度系统线束与前车身控制器模块连接器相连。
  5. 紧固将吸入/液体管路固定到恒温膨胀阀附近车身处的卡子。
  6. 将温度系统线束盖板安装到前车身控制器模块上，然后安装将盖板固定到模块的螺栓。
    6 Nm (4.4 lbs-ft)
  7. 安装 12V 电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。
  8. 安装 12V 辅助电池。请参阅 12V/低压电池（拆卸和更换）。
  9. 将前部线束接地线安装到 12V 电池接地线束上，然后安装新的螺母，将接地线固定到接地线束。
    6 Nm (4.4 lbs-ft)
  10. 安装前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
