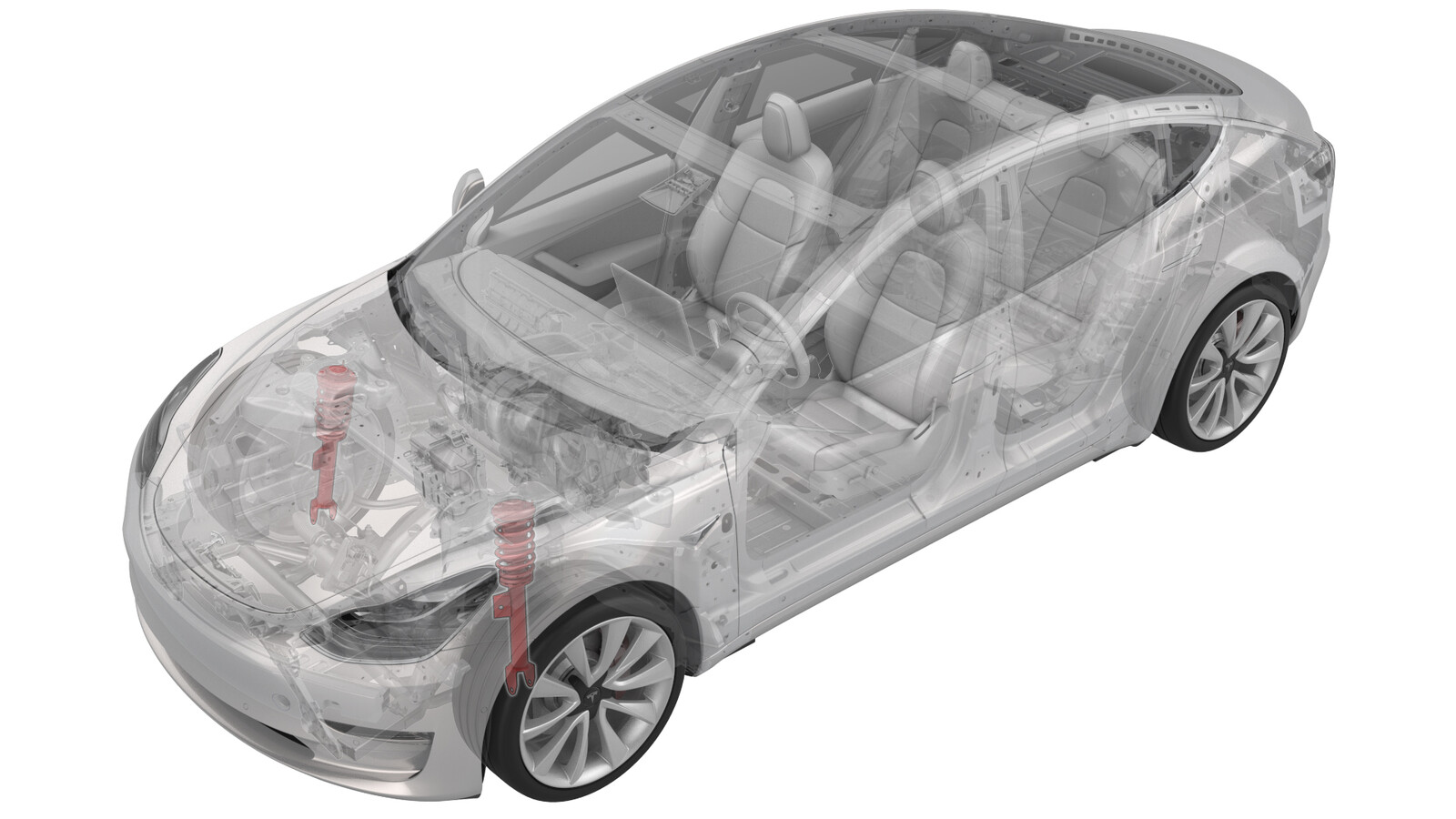

减震器总成 - 前 - 成对（后轮驱动）（拆卸和更换）
校正代码
31151302 0.78
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-04-23: 删除了有关轮毂转速传感器的步骤以及有关将前上方控制臂 (FUCA) 固定到转向节的螺母和螺栓的步骤。
设备：

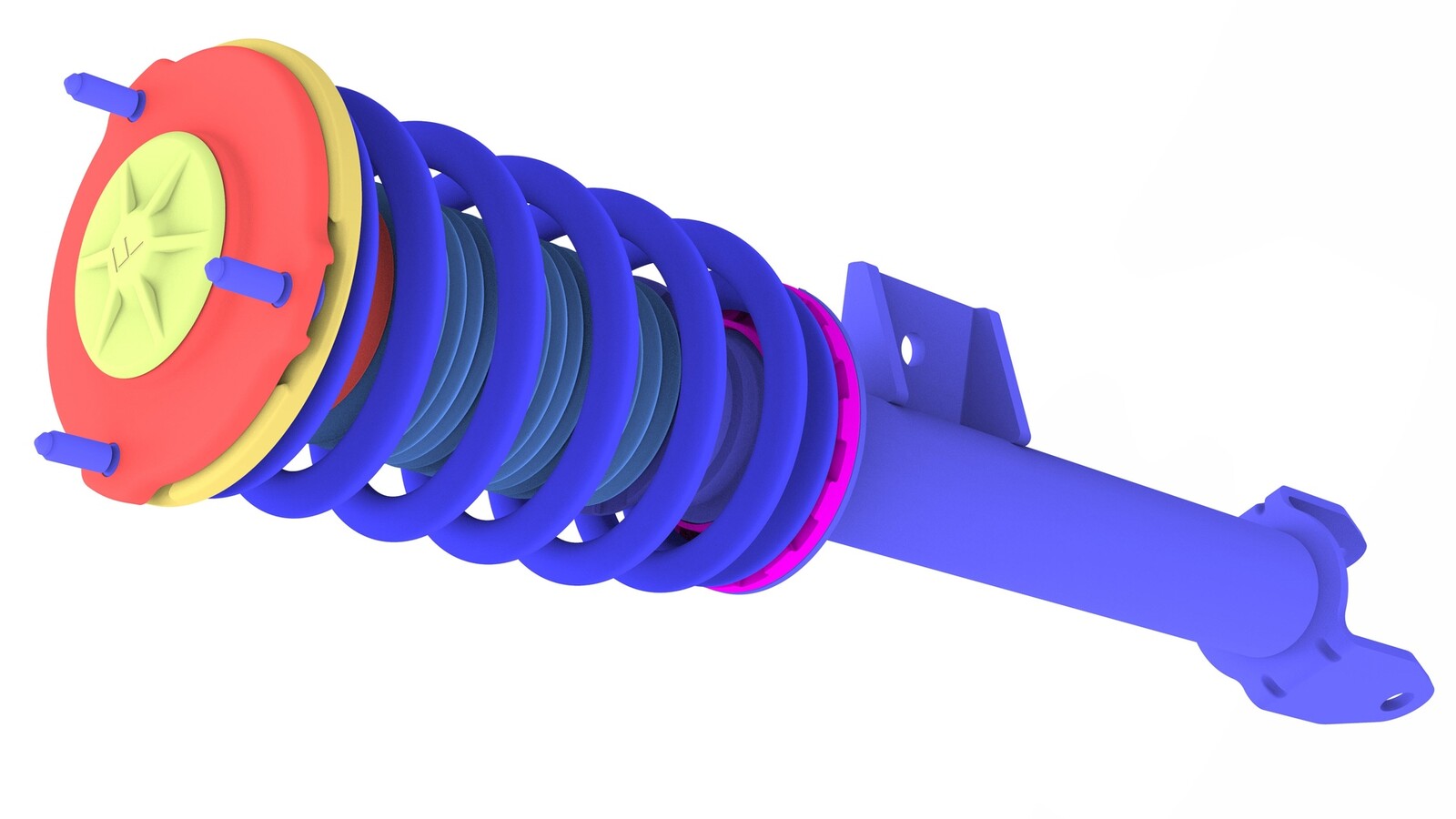

- 1467109-00-A 支座拆卸套筒，13 毫米，M3
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左侧弹簧和减震器总成固定到前上方控制臂支座的螺母 (x3) |
 23 Nm (17.0 lbs-ft) |
|
重复使用 | |
| 将平衡杆连杆固定到左侧前弹簧和减震器总成的新螺母 |
98 Nm (72.3 lbs-ft) |
|
更换 | |
| 将上方控制臂固定到转向节的螺栓和新螺母 |
56 Nm (41.3 lbs-ft) |
|
重复使用/更换 | 更换螺母 |
| 将左侧前震动软管支架固定到车辆的螺母 |
6 Nm (4.4 lbs-ft) |
重复使用 | 仅适用于双电机车辆 | |
| 将左侧防抱死制动系统车轮转速传感器固定到转向节的新螺栓 |
5 Nm (3.7 lbs-ft) |
|
更换 | |
| 将左侧前弹簧和减震器总成固定到下控制臂的螺栓和螺母 |
106 Nm (78.2 lbs-ft) |
|
重复使用 |
拆卸
-
根据免费检查确认没有异常轮胎磨损。
注记录任何可能需要定位的异常轮胎磨损。
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
-

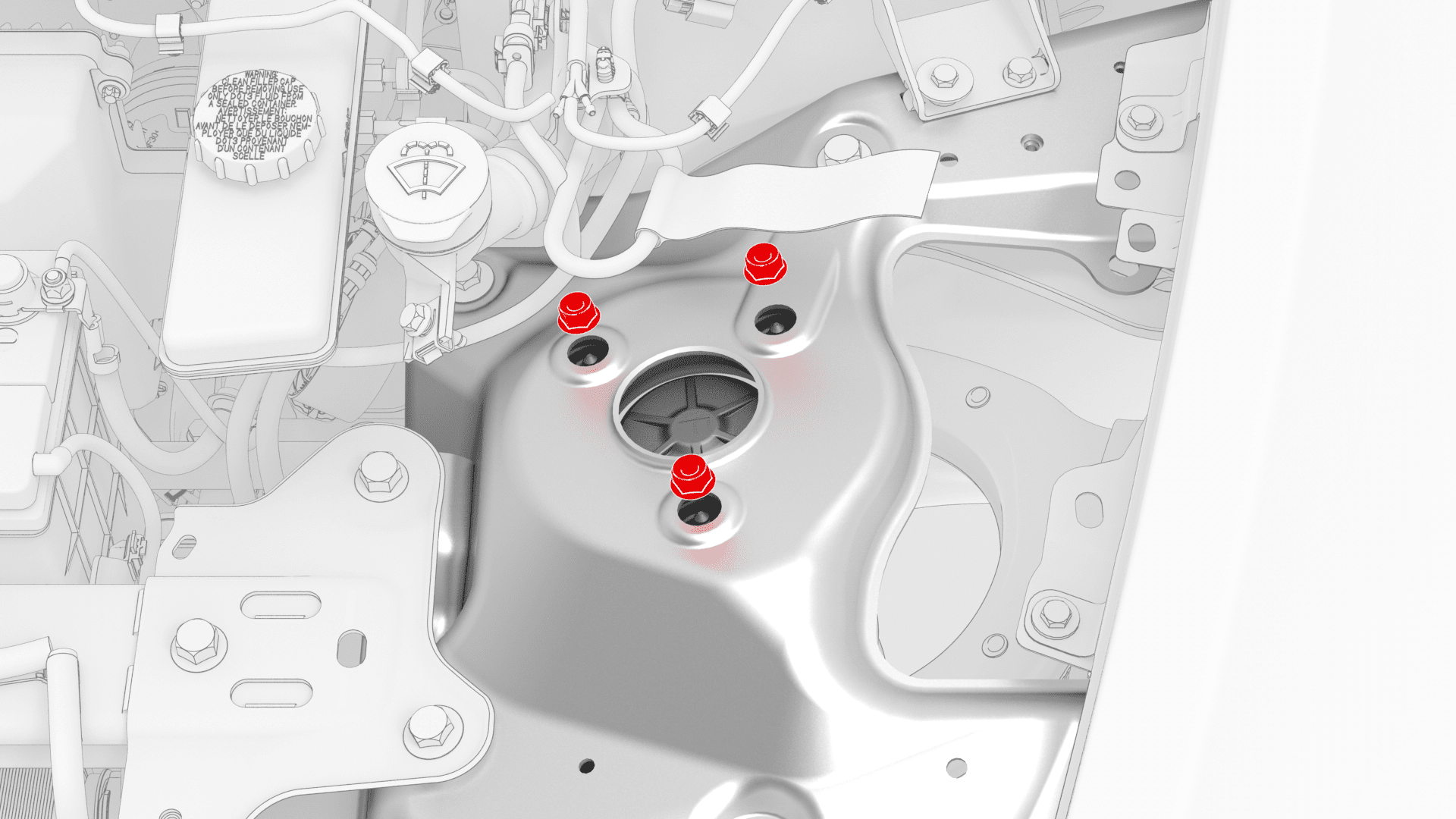

使用薄壁支柱拆卸套筒专用工具拆下将左侧弹簧和减震器总成固定到左前上方控制臂 (FUCA) 支座的螺母（3 个）。
TIp推荐使用以下工具
- 13 mm 套筒
- 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
-

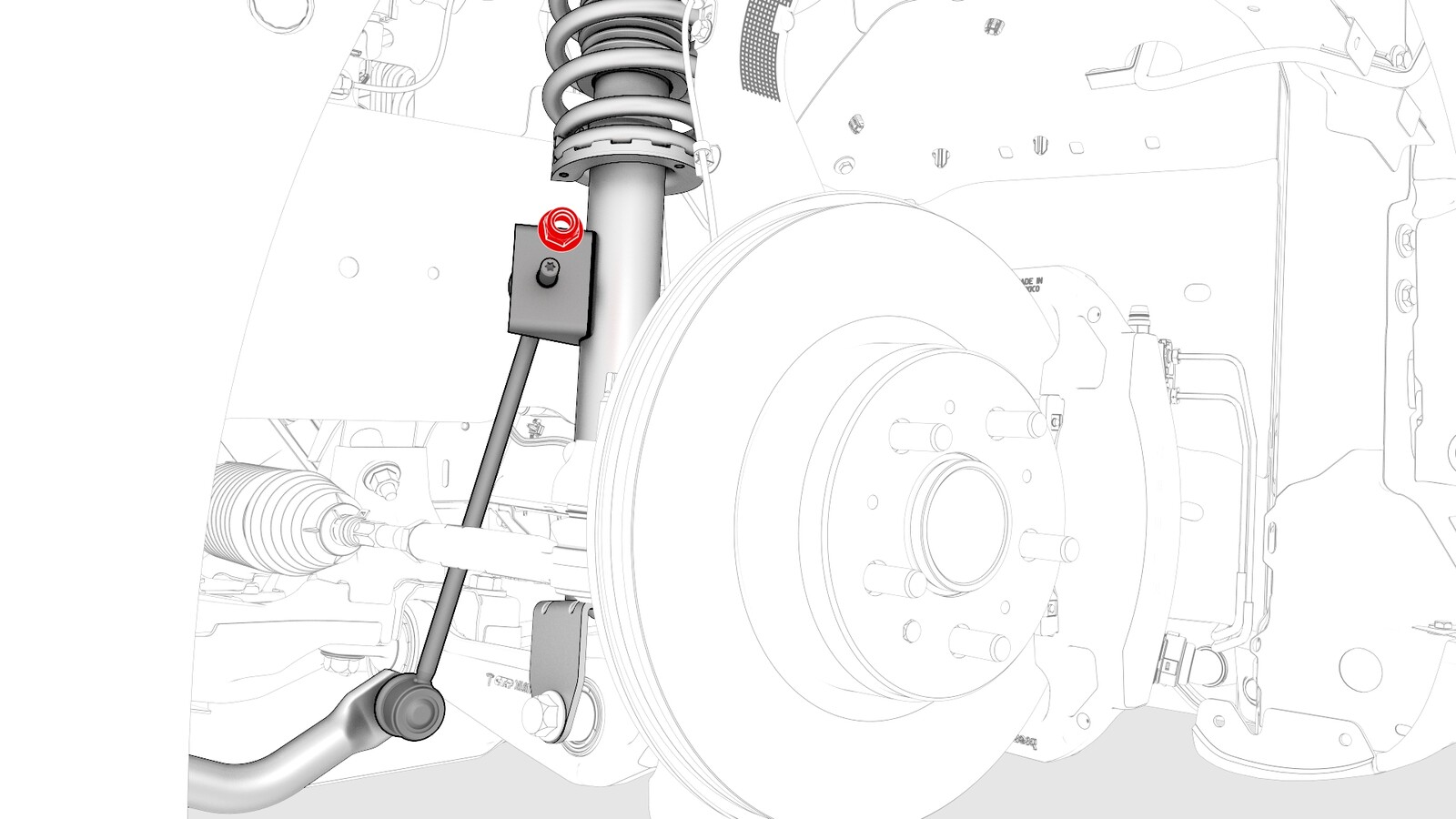

拆下并弃用将平衡杆连杆固定到左侧前弹簧和减震器总成的螺母，然后将连杆移到一旁。
TIp推荐使用以下工具
- 18 毫米套筒
- 梅花 T40 套筒
-

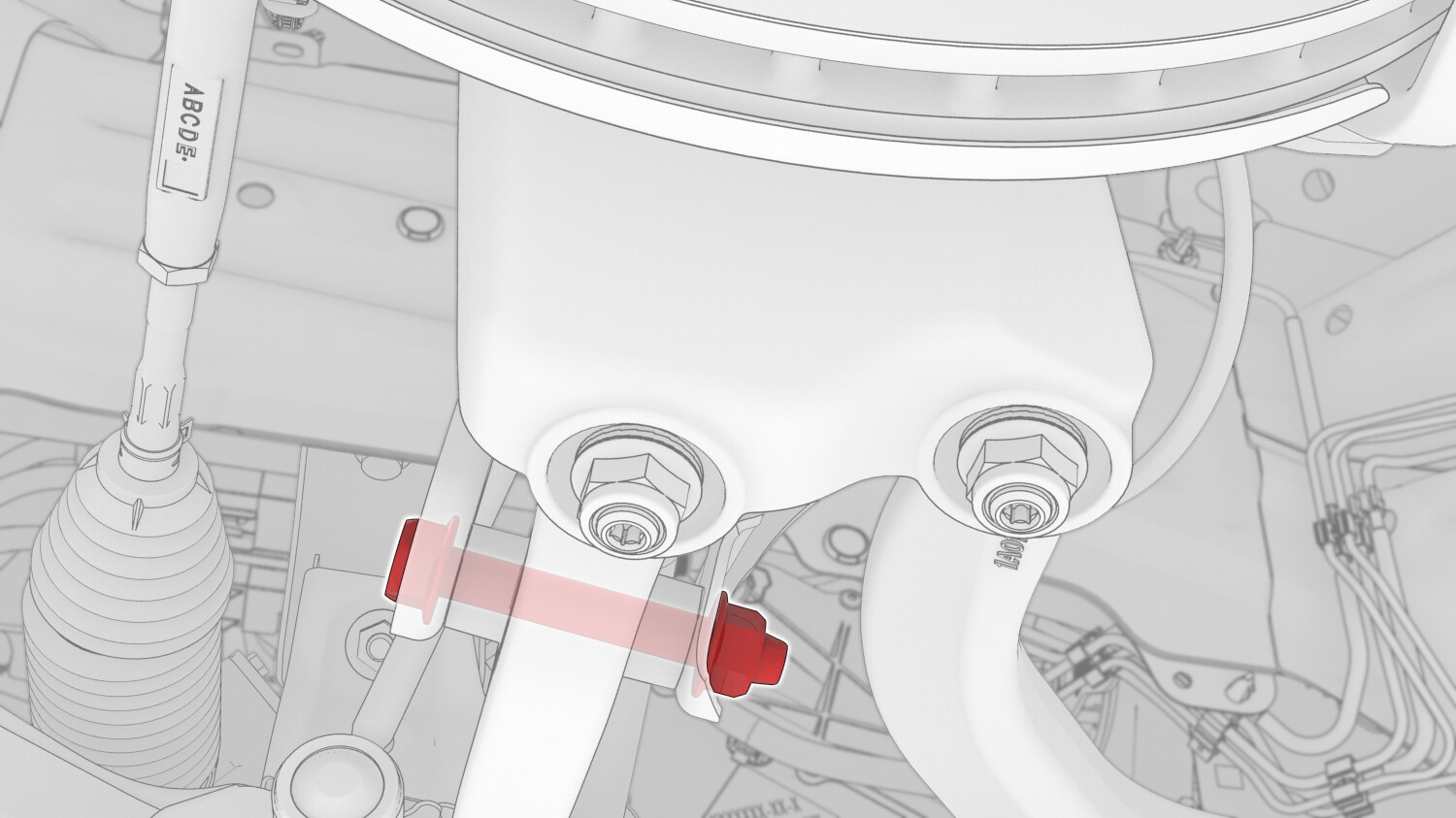

拆下将左侧前弹簧和减震器总成固定到下方控制臂的螺栓和螺母。
TIp推荐使用以下工具
- 21 毫米套筒
-

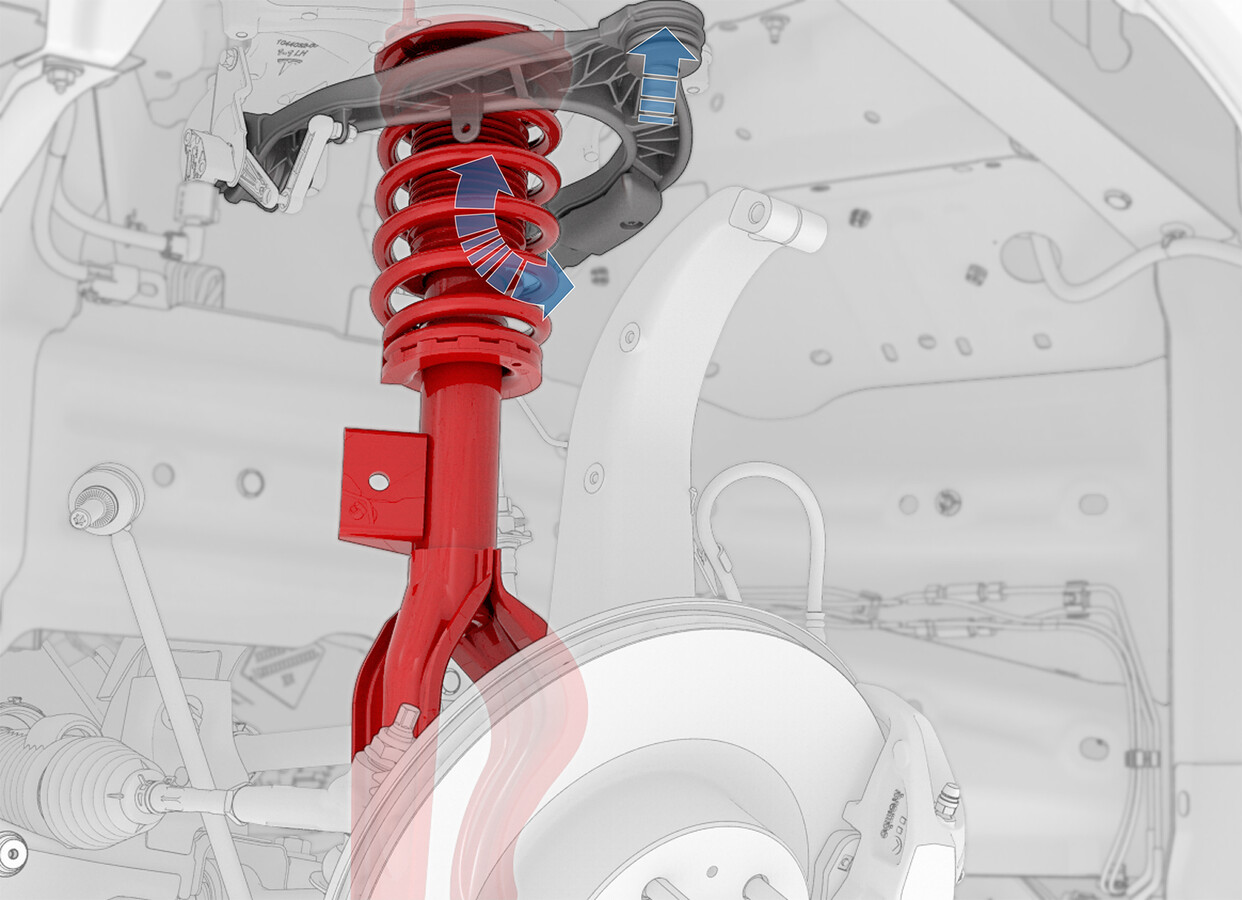

在协助下，将左前弹簧和减震器总成向下移出前上方控制臂 (FUCA) 支座。
注下压制动盘，以确保有足够空间拆下减震器。
- 对右前减震器总成重复第 4 步至第 8 步。
安装
-
在协助下，将左前弹簧和减震器总成向上安装到前上方控制臂 (FUCA) 支座上。
注下压制动盘，以确保有足够空间安装减震器。
-
用手拧紧将左侧前弹簧和减震器总成固定到下方控制臂的螺栓和螺母。
注将在本程序后续步骤中紧固。
-
使用薄壁支柱拆卸套筒专用工具安装将左侧弹簧和减震器总成固定到前上方控制臂支座的螺母（3 个）。23 Nm (17.0 lbs-ft)
-
安装一个新的螺母，将平衡杆连杆固定到左前弹簧和减震器总成。98 Nm (72.3 lbs-ft)TIp推荐使用以下工具
- 18 毫米套筒
- 梅花 T40 套筒
-

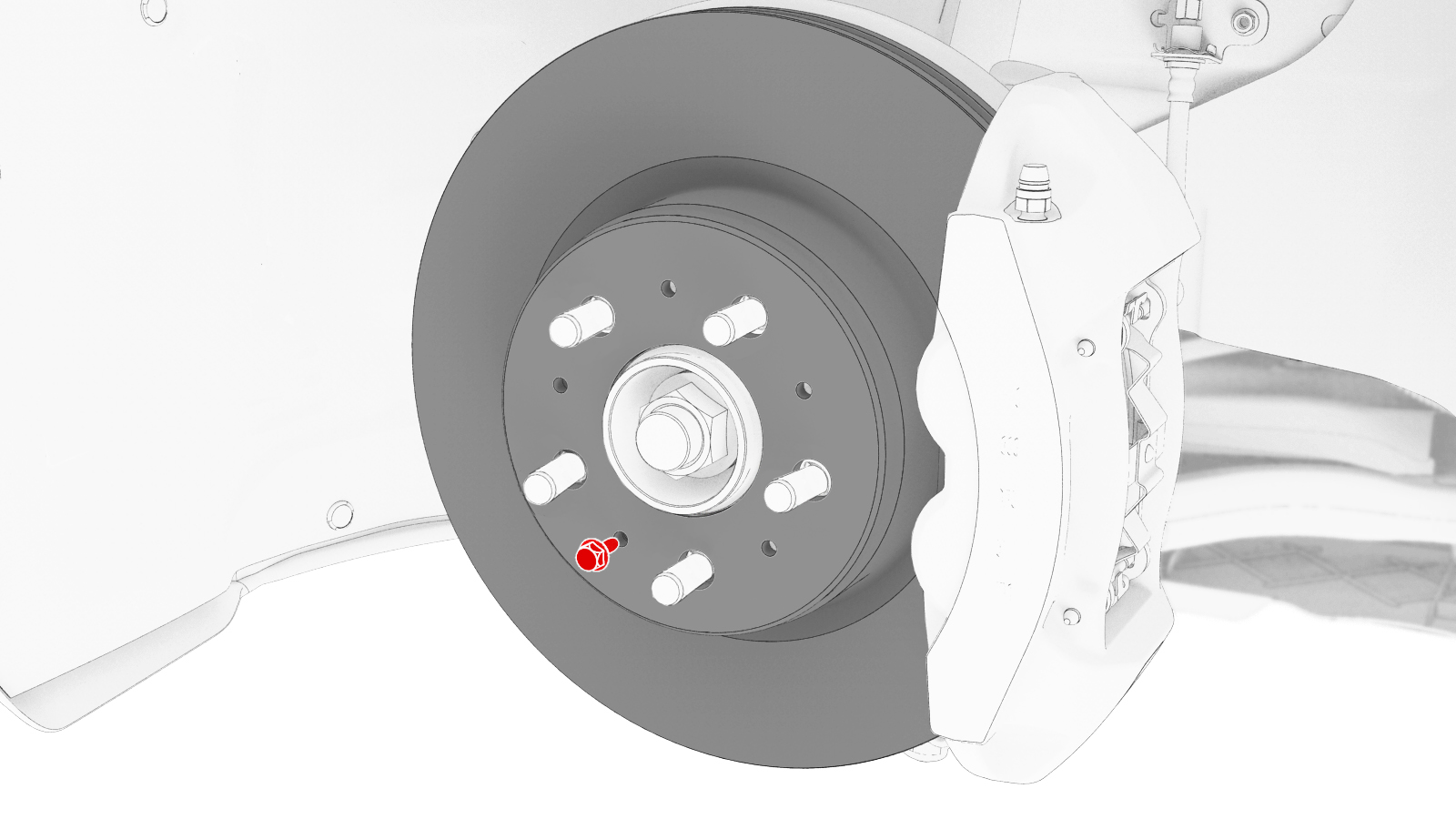

拆下将左侧前制动盘固定到轮毂的螺栓。
TIp推荐使用以下工具
- 10 毫米套筒扳手
-

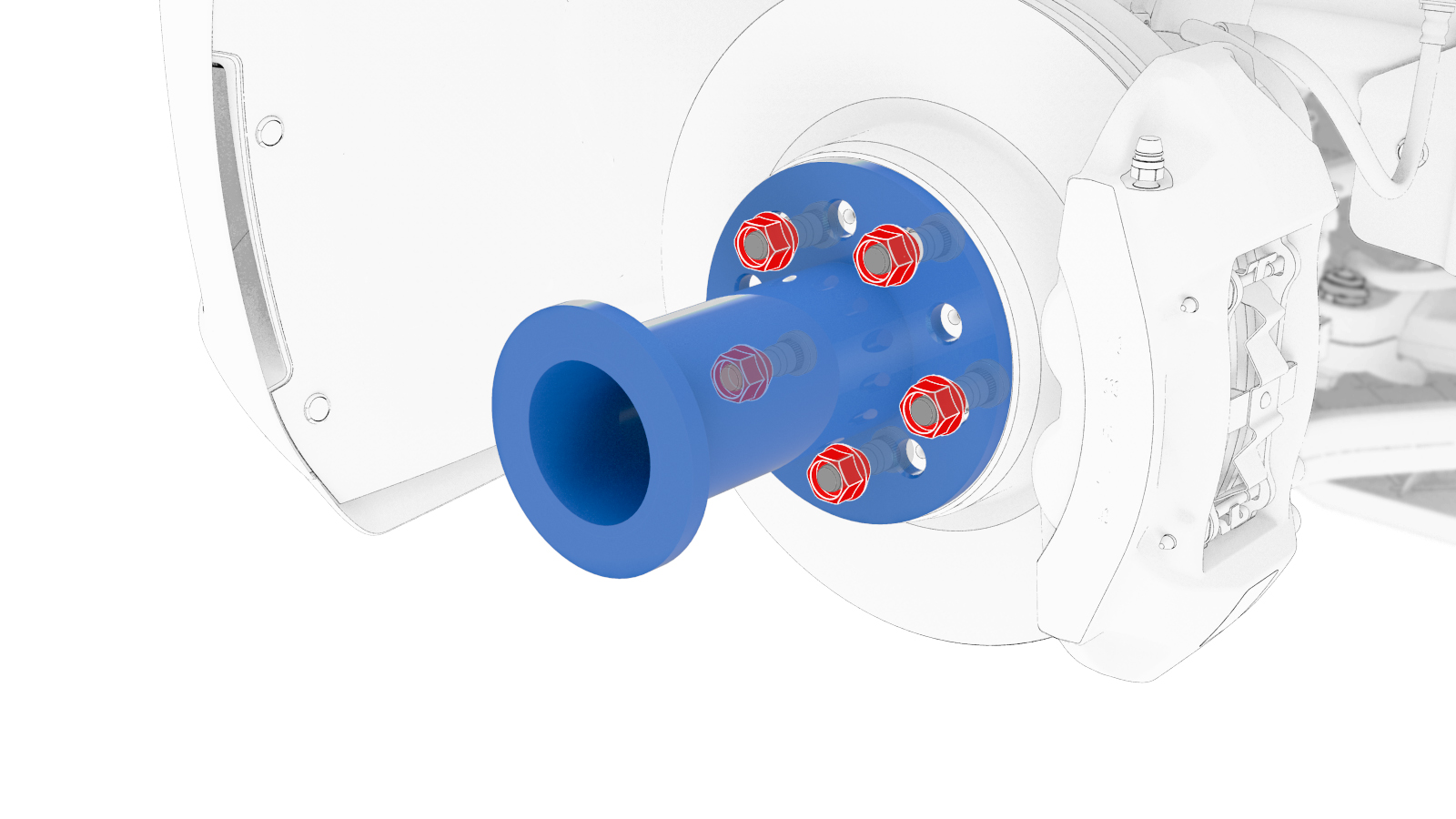

将轮毂千斤顶适配器安装到左侧前轮毂上，然后用手拧紧轮毂螺母。
-
使用托臂支架支撑轮毂轴承千斤顶适配器。
-
测量翼子板底部到前轴中心的距离，调整托臂支架，将前悬架设置为行驶高度。
注正确行驶高度对应的距离应为 423 毫米。
图 1. 图示仅供参考 -
紧固将支座固定到下方控制臂的螺栓和螺母。106 Nm (78.2 lbs-ft)TIp推荐使用以下工具
- 21 毫米套筒
-
拆下左侧前悬架下方的起重机下方支架。
-
拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
-
安装将左侧前制动盘固定到轮毂的螺栓。5 Nm (3.7 lbs-ft)TIp推荐使用以下工具
- 10 毫米套筒扳手
- 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
- 对右前减震器总成重复第 1 步至第 13 步。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请将定位检查/调整校正代码作为一项单独的工项添加到服务工单。请参阅 定位要求 - 悬架。
