可调顶部环(拆卸和更换)

校正代码 20051001 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格可调顶部环(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将上部 D 型环固定到 B 柱的螺纹胶螺栓
20 Nm (14.7 lbs-ft)
  • 梅花 T50 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
  • 3 英寸加长件
更换
将可调顶部环固定到 B 柱的螺栓
20 Nm (14.7 lbs-ft)
  • 梅花 T47 套筒
  • 3/8 英寸标准棘轮
  • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)

拆卸

  1. 打开两个 LH 车门,降下两个 LH 车窗。
  2. 将 LH 前排座椅移至最前端。

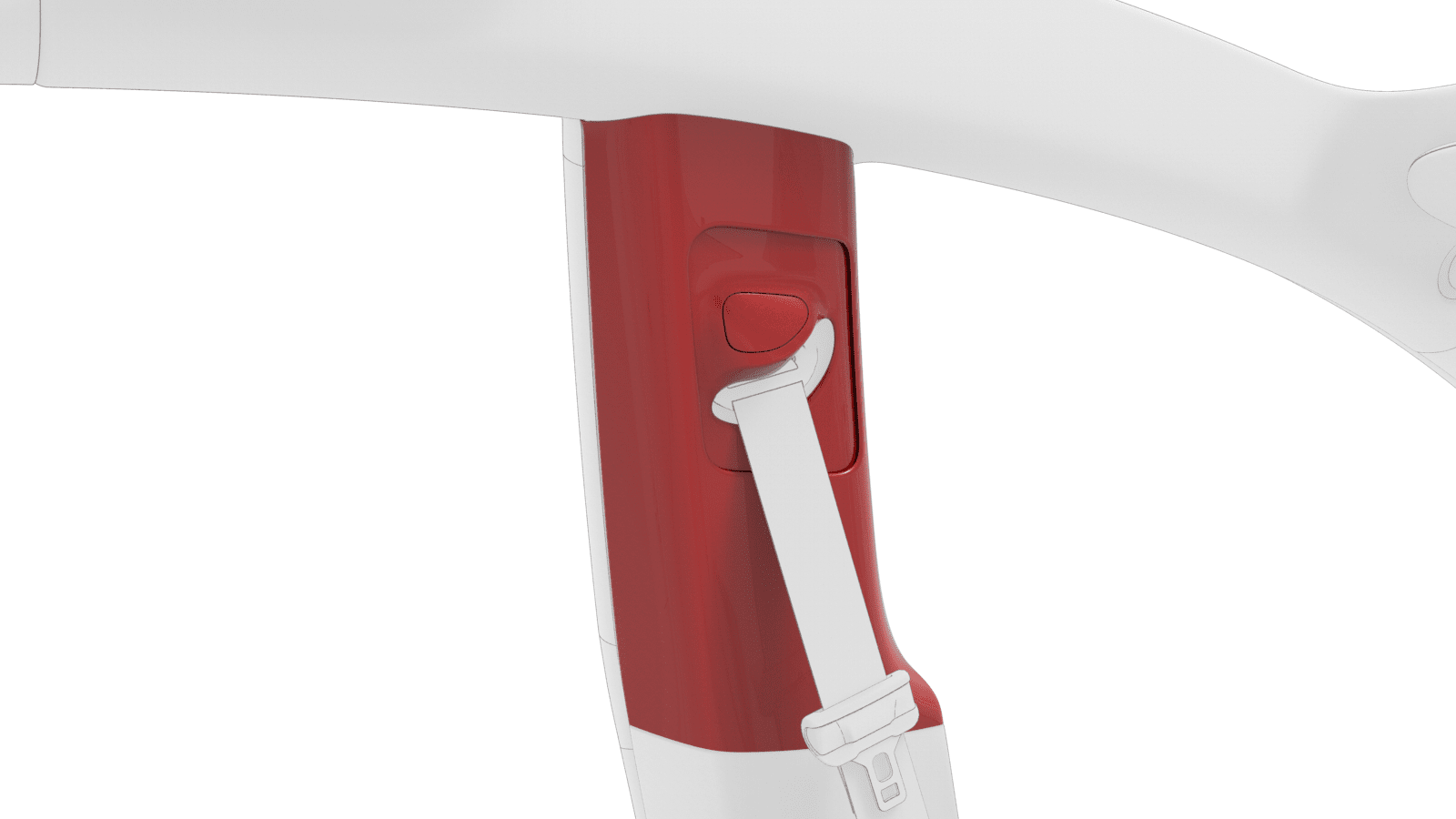

  3. 松开将 B 柱 LH 上部饰板固定到车辆的夹子。
    提示: 首先松开 B 柱 LH 上部饰板底部的夹子,然后松开饰板顶部的夹子。
  4. 将 B 柱 LH 上部饰板置于一旁。

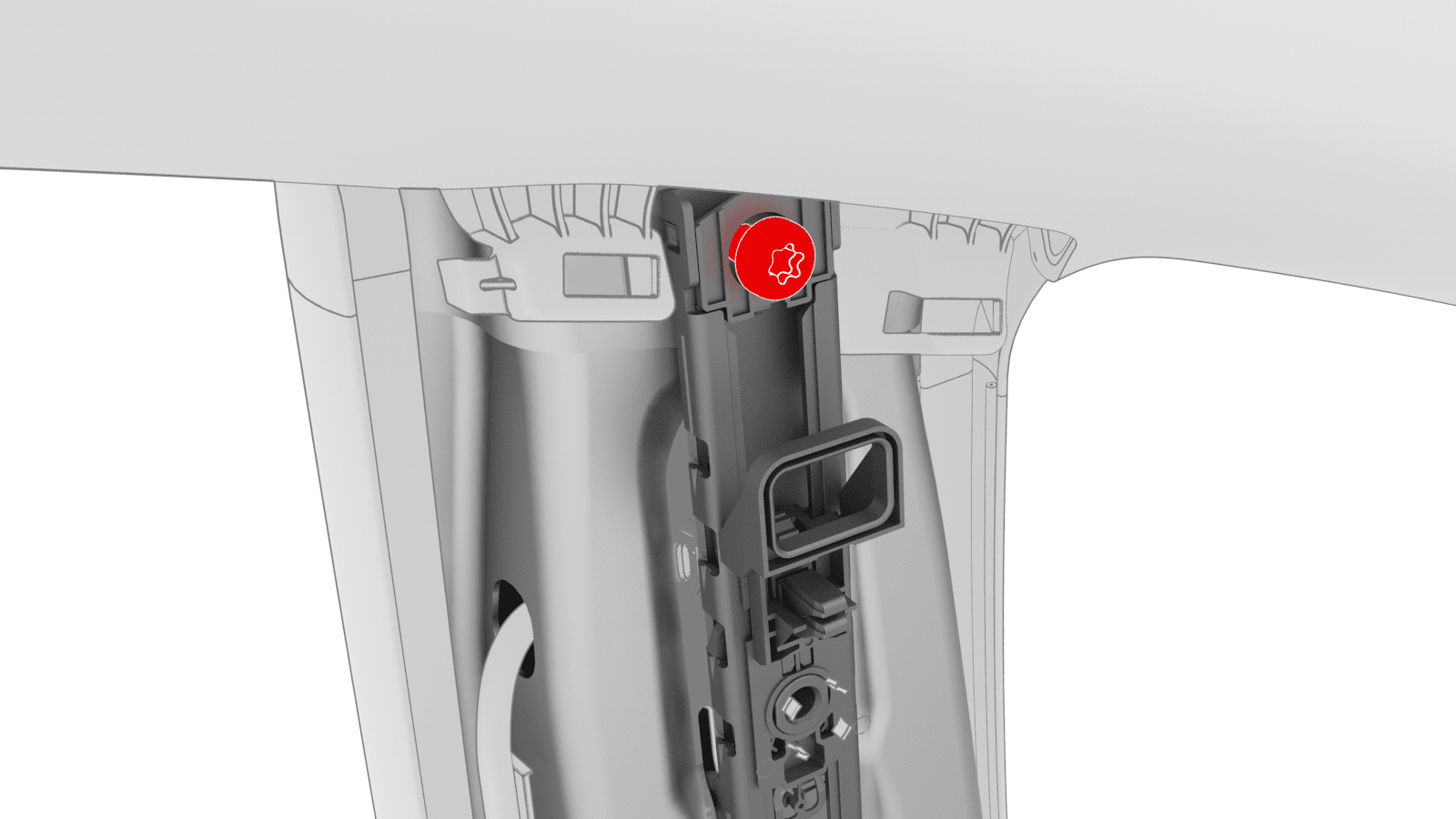

  5. 拆下并弃用将上部 D 型环固定到 B 柱的耐落螺栓。
    提示: 推荐使用以下工具:
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
    • 3 英寸加长件

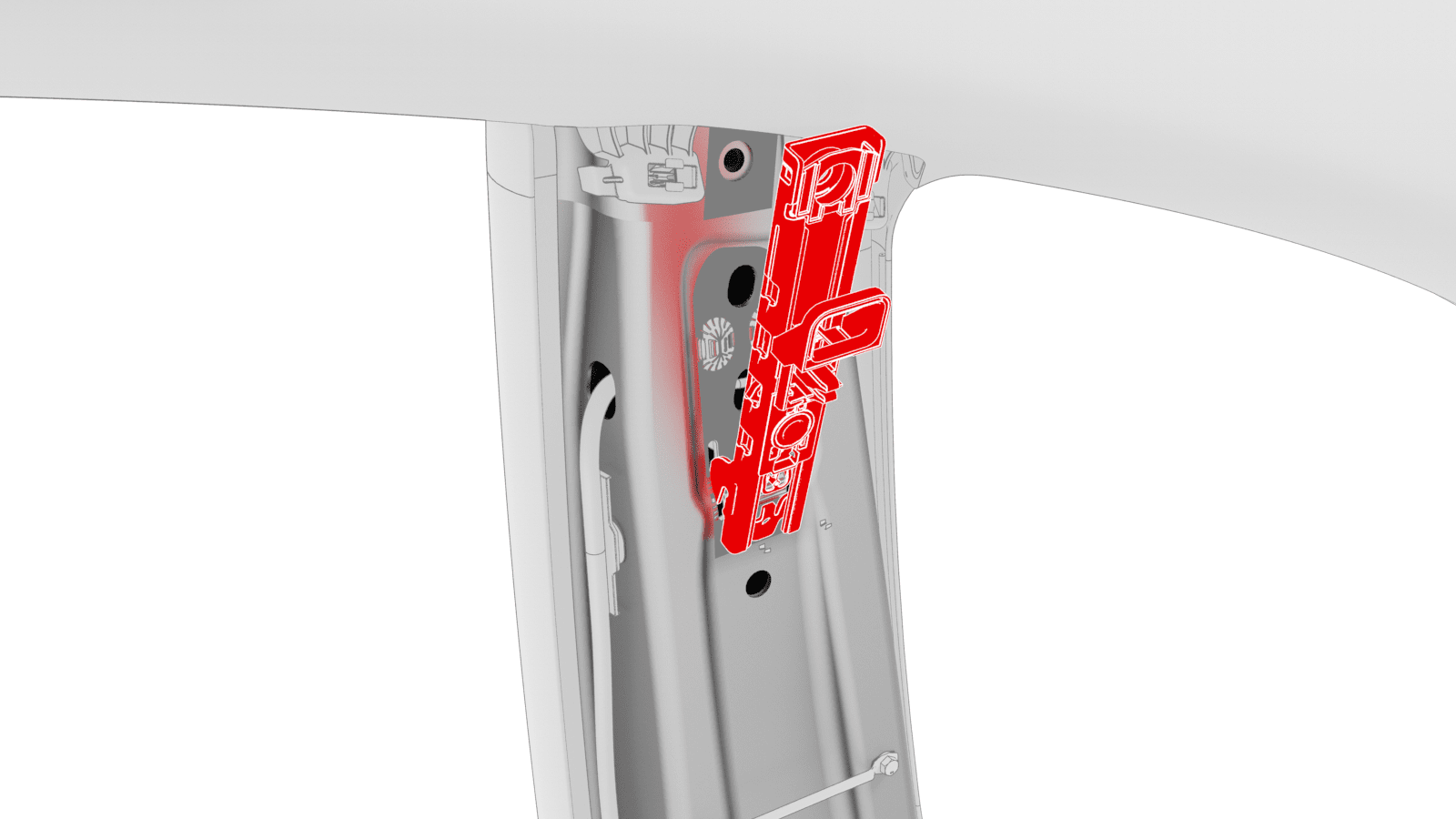

  6. 拆下将可调顶部环固定到 B 柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    耐落螺栓与可调顶部环永久相连。
    提示: 推荐使用以下工具:
    • 梅花 T47 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)

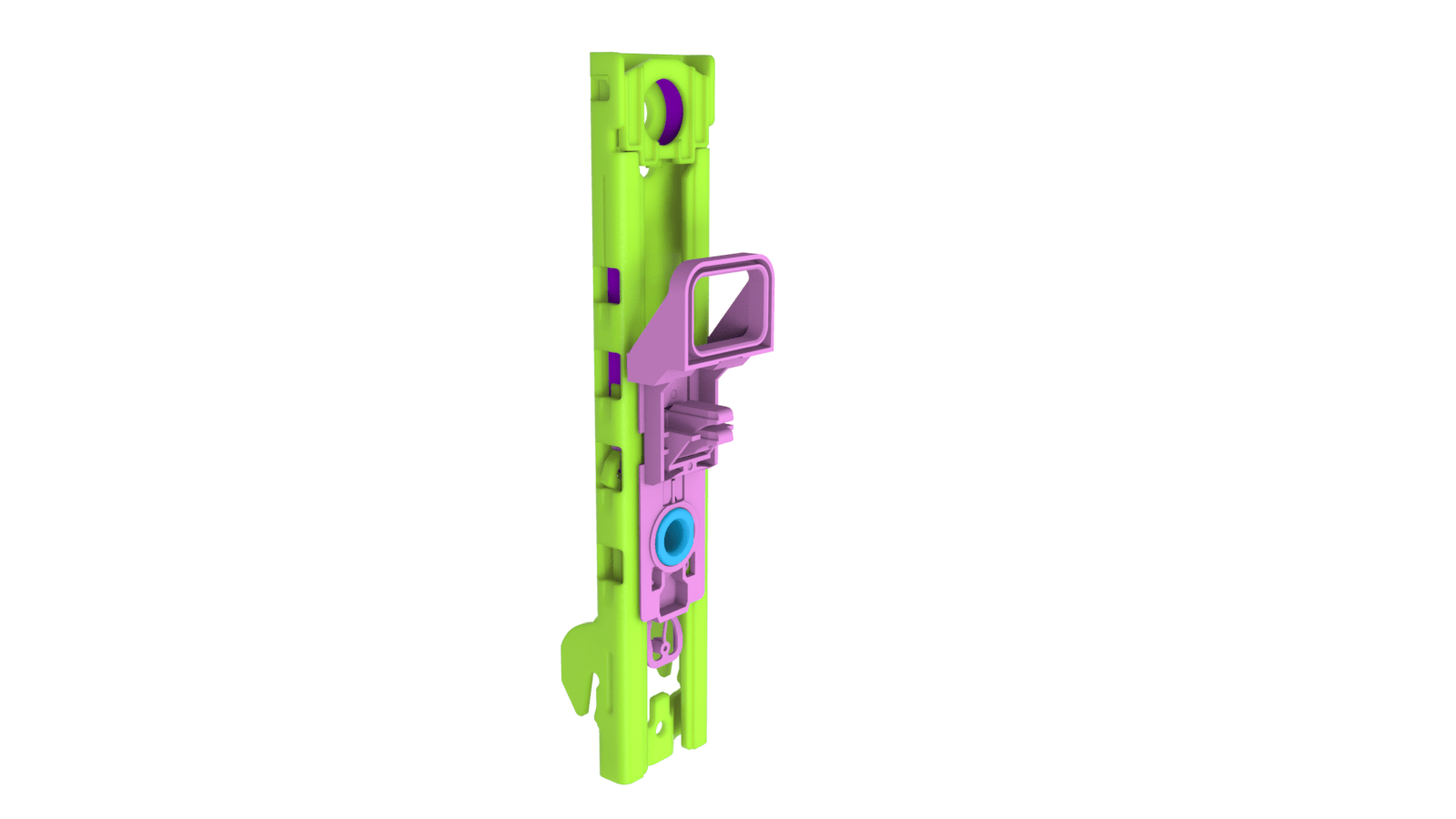

  7. 将可调顶部环的顶部拉离 B 柱,然后向上滑,从车上拆下可调顶部环。

安装

  1. 将可调顶部环置于 B 柱上,然后安装将可调顶部环固定到 B 柱的新耐落螺栓。
    20 Nm (14.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T47 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
  2. 安装将上部 D 型环固定到 B 柱的新耐落螺栓。
    20 Nm (14.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 梅花 T50 套筒
    • 3/8 英寸标准棘轮
    • 3/8 英寸回旋头扭矩扳手(仅适用于安装程序)
    • 3 英寸加长件
  3. 降下可调顶部环,将其与 LH 上部 B 柱饰板对齐。
  4. 将 LH 上部 B 柱饰板的顶部插入至顶篷下方,使各个夹子对齐,然后按压饰板的底部至所有夹子完全卡住。
    Informational PurposesAn informational icon, calling your attention
    确保车门橡胶密封件完全覆盖住饰件。
