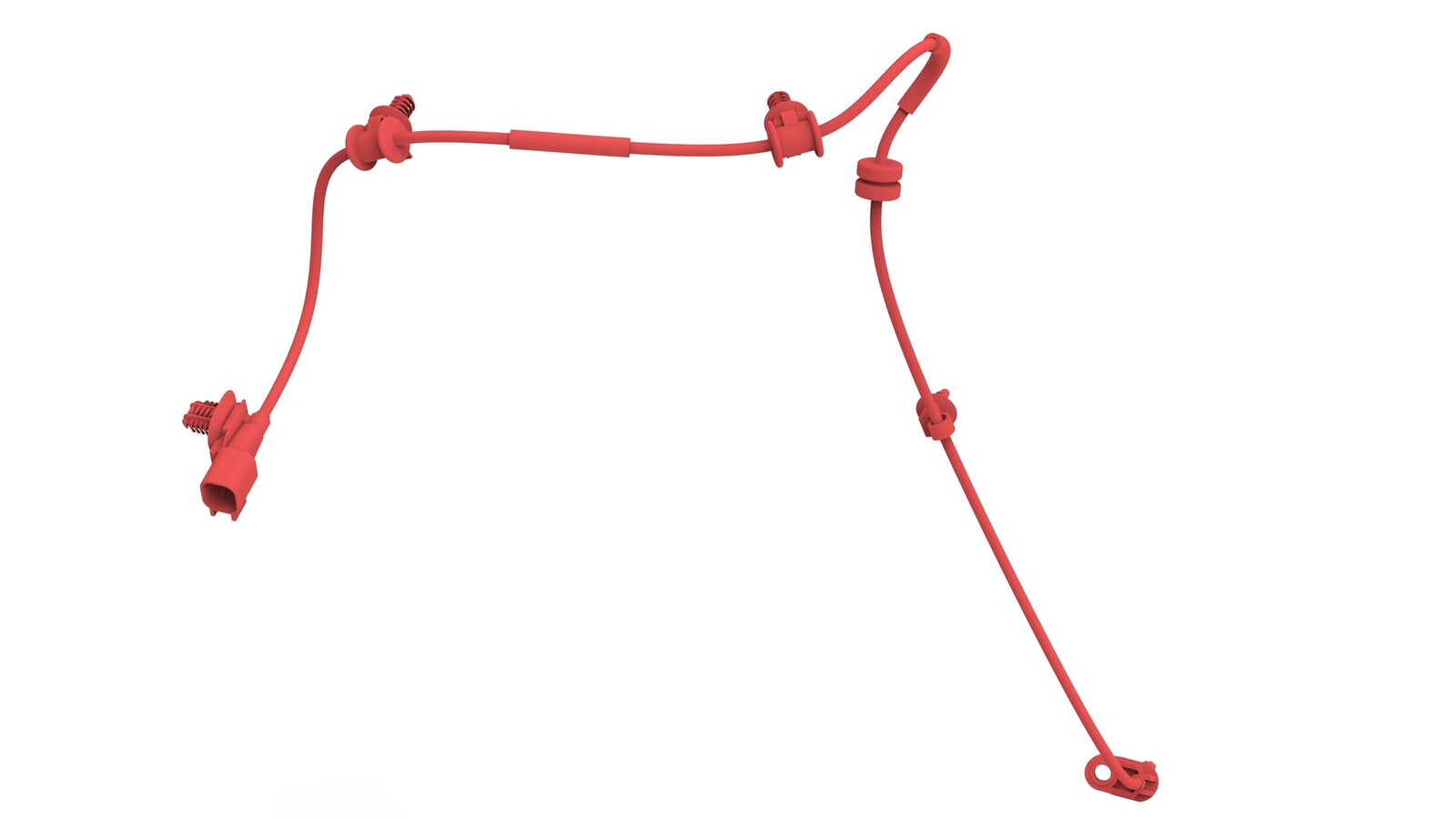

传感器 - 轮毂转速 - 防抱死制动系统 - 前 - 左侧（拆卸和更换）

校正代码 33100502 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 6 月 6 日：将轮毂转速传感器螺栓从一次性螺栓更新为可重复使用螺栓，且添加了扭矩规格表。

拆卸

  1. 拆下 LH 前车轮。请参阅 轮毂（拆卸和安装）。
  2. 拆下 LH 前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。

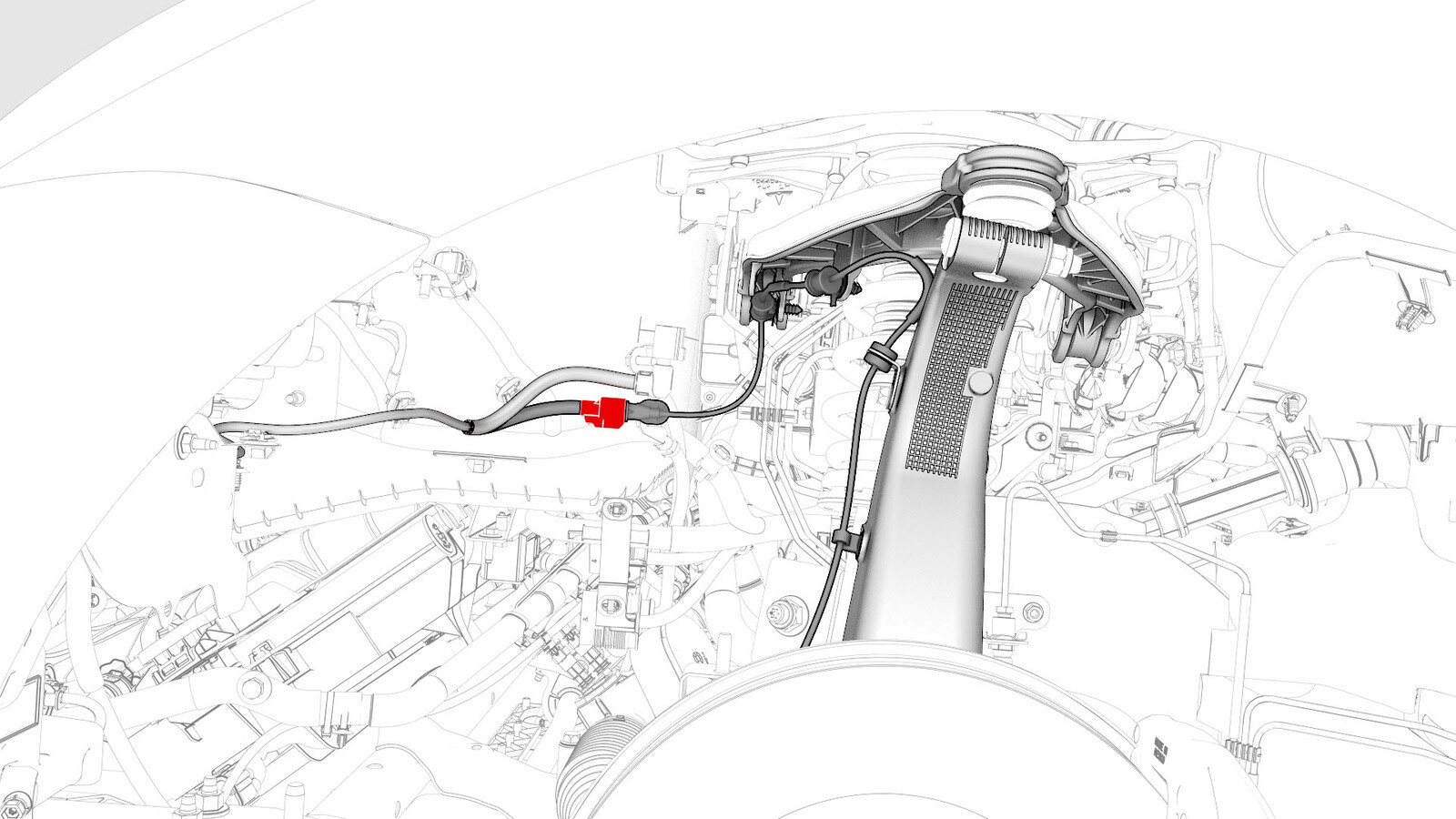

  3. 断开电气线束与 LH 前防抱死制动系统车轮转速传感器连接器的连接。

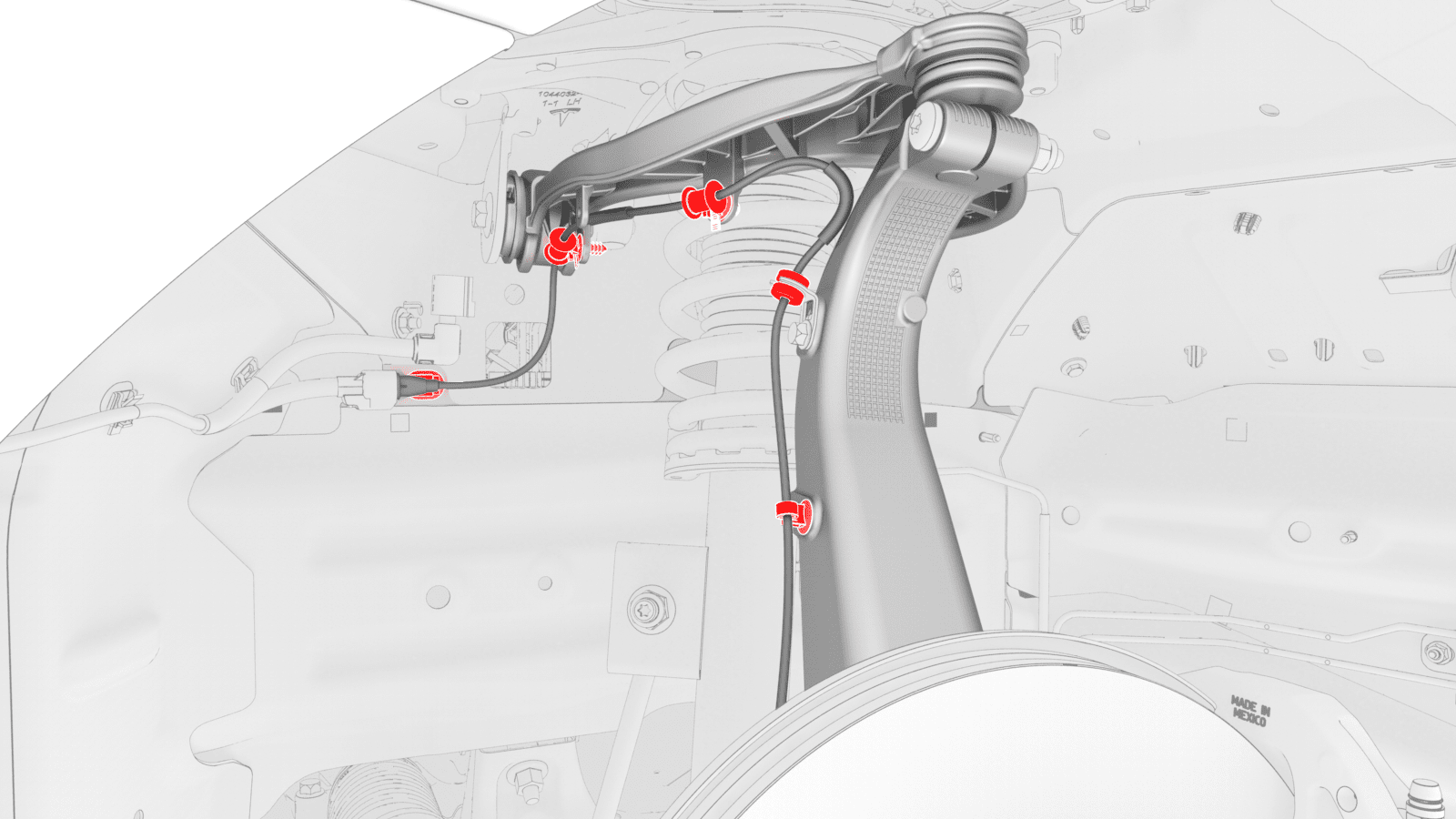

  4. 松开夹子，然后拆下将 LH 前防抱死制动系统车轮转速传感器固定到车身和 LH 前悬架的索环。
  5. 拆卸将左前防抱死制动系统轮毂转速传感器固定到转向节的螺栓，然后将传感器从转向节上拆下。
    提示
    推荐使用以下工具
    • 10 毫米深套筒

安装

  1. 将左前防抱死制动系统轮毂转速传感器安装到转向节，然后安装将传感器固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  2. 紧固夹子 (x4) 并安装将 LH 前防抱死制动系统车轮转速传感器电缆固定到车身和 LH 前悬架的索环。
    警告
    对每个卡子和索环进行推拉测试，确保完全固定到车身、上方控制臂和转向节。
  3. 将电气线束连接到 LH 前防抱死制动系统车轮转速传感器连接器。
  4. 安装 LH 前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
  5. 安装 LH 前车轮。请参阅 轮毂（拆卸和安装）。
  6. Perform a test drive that includes a minimum speed of 25mph in straight line for at least five seconds to allow the ESP internal system checks to complete. The ESP faults will clear if the vehicle is repaired correctly. If faults are persistent after the test drive, continue troubleshooting the repair.
