安全带锁扣 - 第二排 - 中间(拆卸和更换)

校正代码 20057202 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 6 月 29 日:在“拆卸”部分的第 4 步添加了一个视频。
  • 2152873-00-A 感应加热工具

拆卸

  1. 拆下第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 断开 RH 和中间座椅锁扣电气连接器。

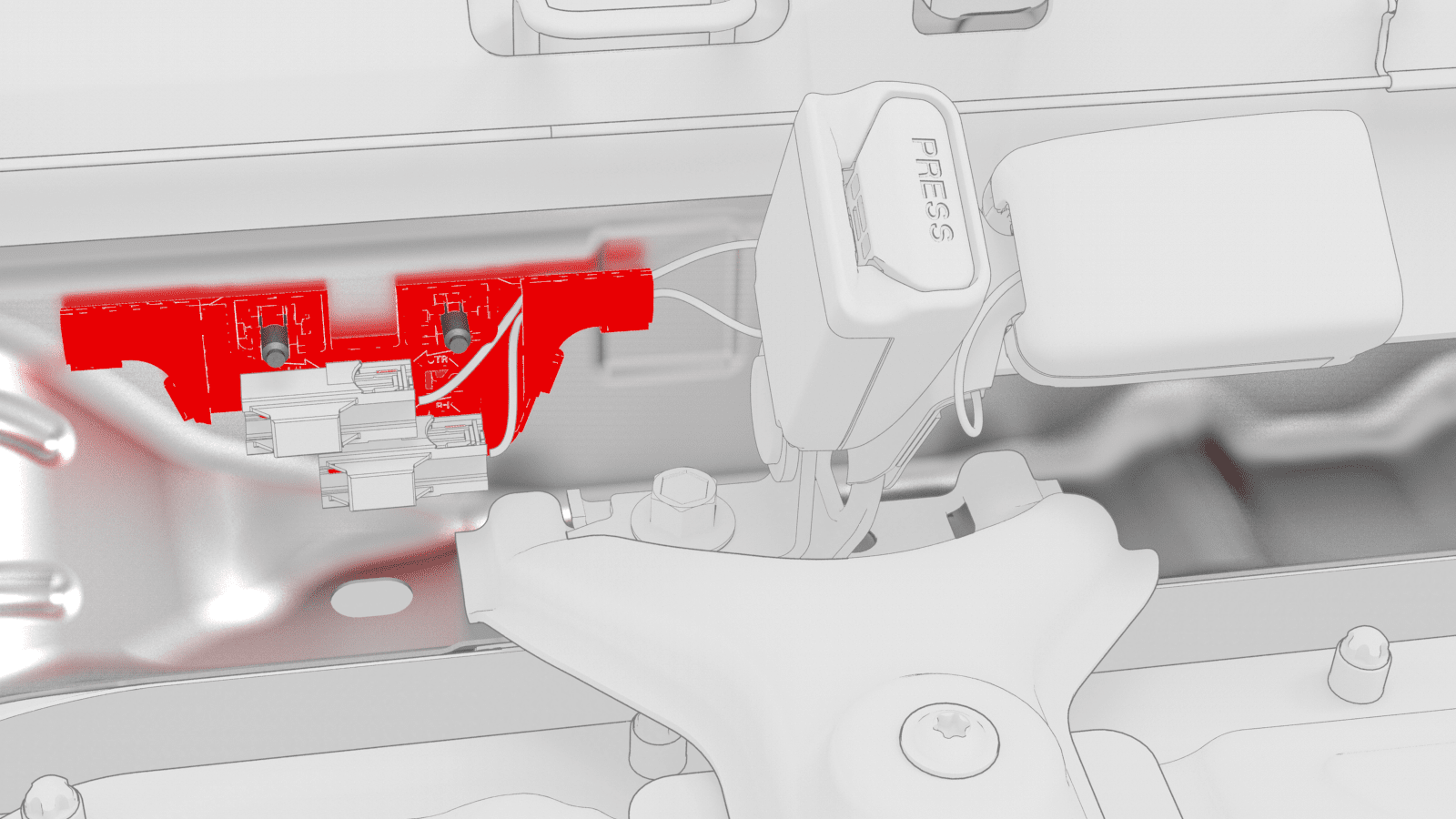

  3. 松开将电气连接器内螺纹接头侧固定到车身螺柱的支架。

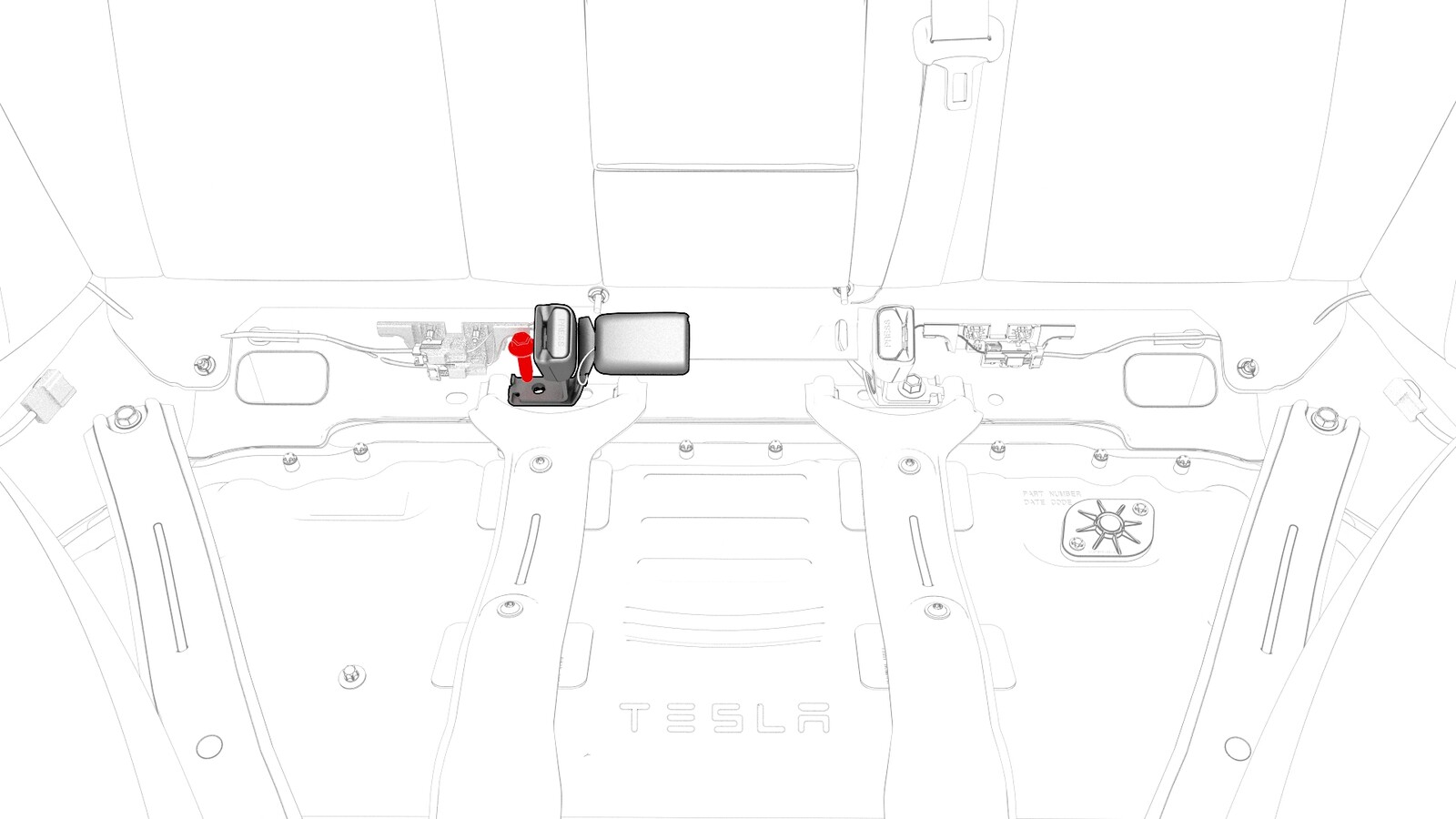

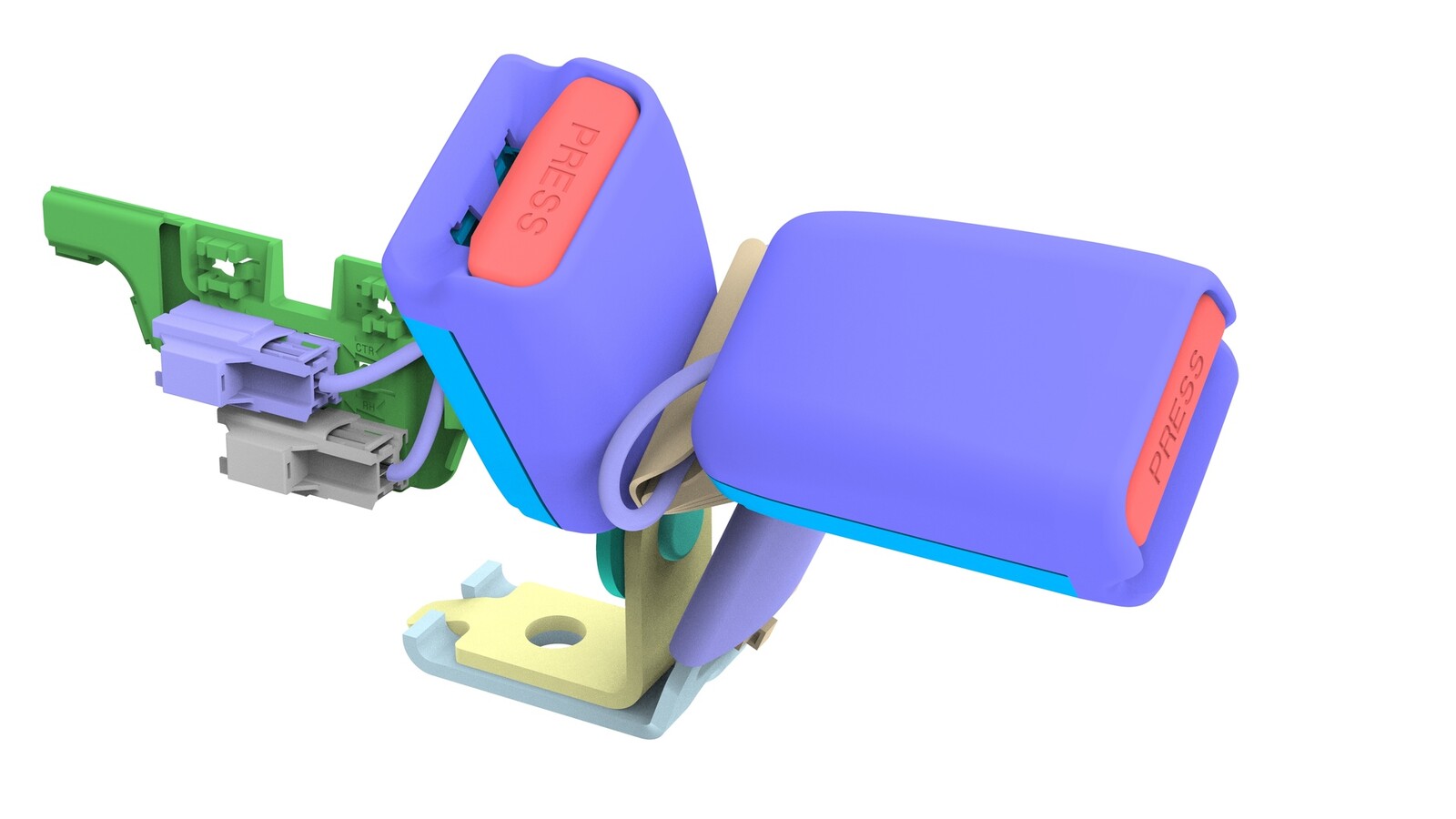

  4. 拆下并弃用螺栓,然后将 RH 与中间座椅锁扣一起拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
    Informational PurposesAn informational icon, calling your attention
    如果螺栓难以拆下,请使用感应加热工具融化粘贴片材料。将感应加热工具线圈置于螺栓周围,然后将螺栓加热 20 秒。等待螺栓冷却 2 两分钟,然后拆下并弃用螺栓。

安装

  1. 安装新的螺栓,将右侧和中间座椅锁扣固定到车身。
    40 Nm (29.5 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保紧固件穿过右侧和中间锁扣锚固板。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保中间锁扣锚固板上的导向槽与右侧锁扣锚固板上的卡销对齐。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
    • 3 英寸加长件
  2. 安装将连接器内螺纹接头侧固定到车身螺柱的支架。
  3. 连接 RH 和中间座椅锁扣电气连接器。
  4. 安装第二排座椅座垫。请参阅 座椅座垫 - 下部 - 第二排(拆卸和更换)
  5. 升起所有车窗,关闭所有车门
