弹簧 - 后悬架 - 左侧（拆卸和更换）

校正代码 31153002 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

    设备：
    • 1135103-00-A 牵引钩弹簧压缩器工具，Model 3
    • 1137855-00-A 后行驶高度扭矩工具，MODEL 3

      拆卸

      1. 用双柱举升机升起并支撑车辆。请参阅 举升车辆 - 双柱举升机。
      2. 拆下 LH 后车轮。请参阅 轮毂（拆卸和安装）。
      3. 拆下 LH 后悬架护罩。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。

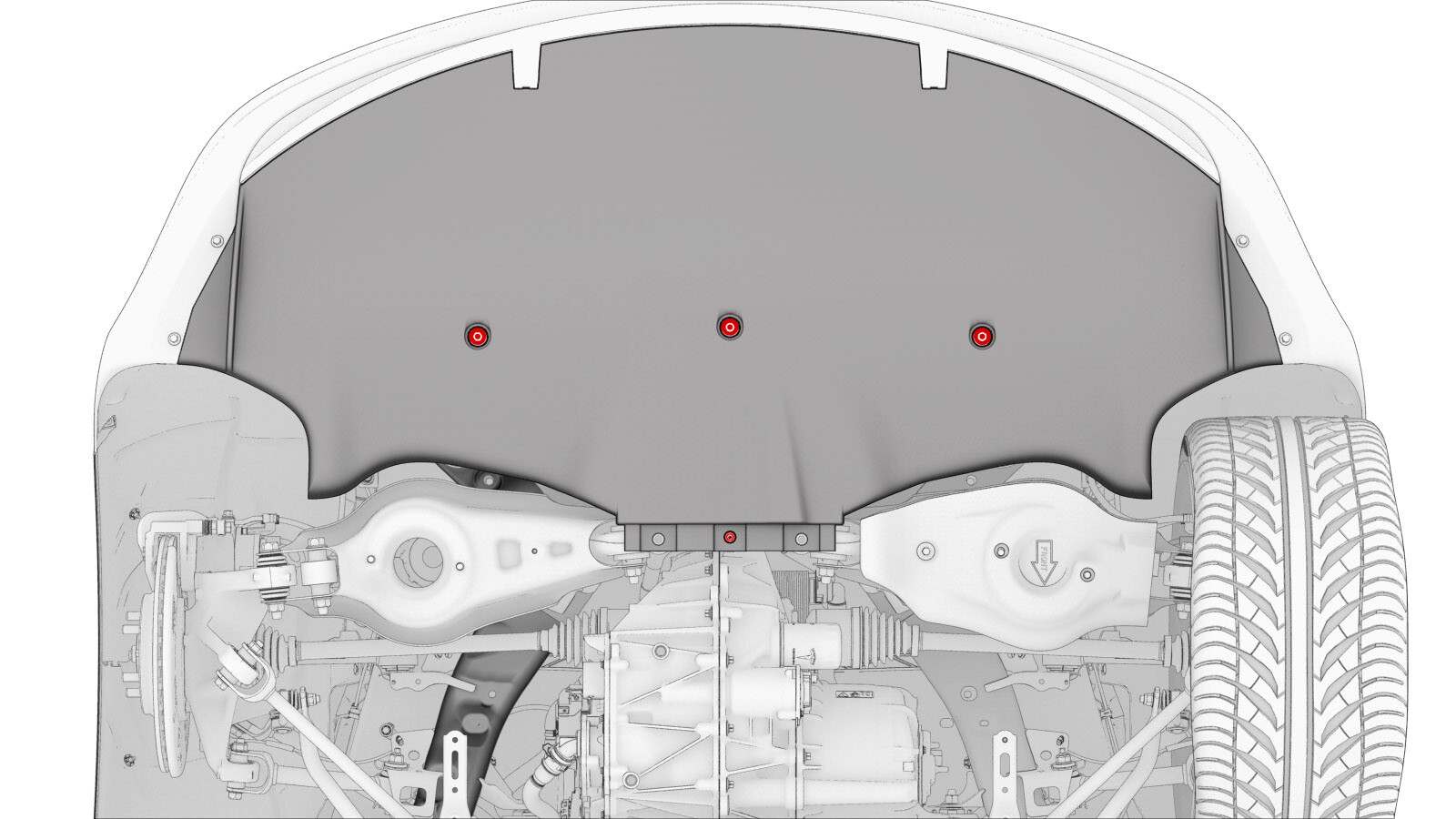

      4. 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。

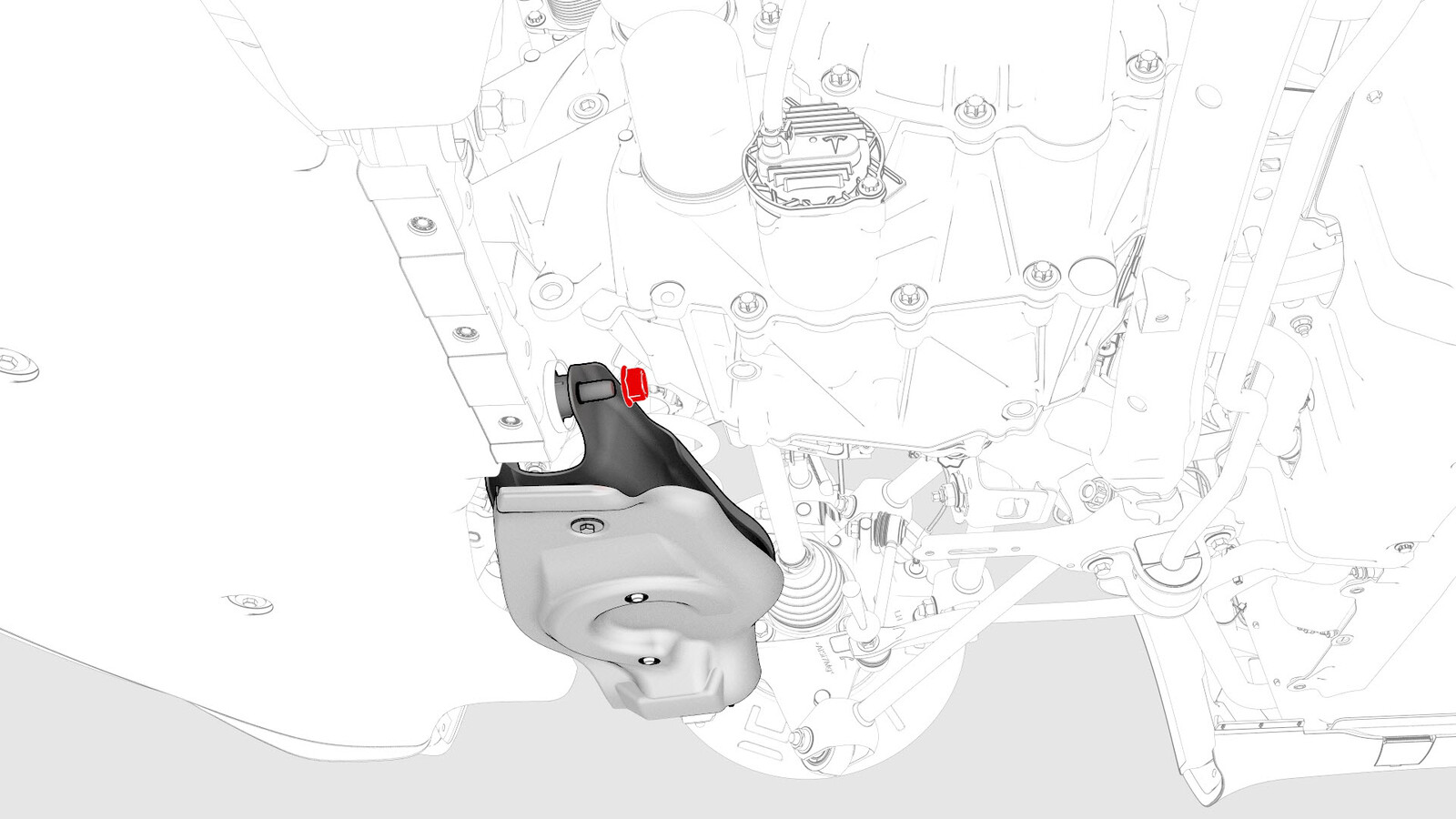

      5. 拆下将后饰板扩散器的前部固定到车辆的螺栓 (x4)。
        提示
        借助此步骤留下的空间，您可以在后续步骤中操作悬架。

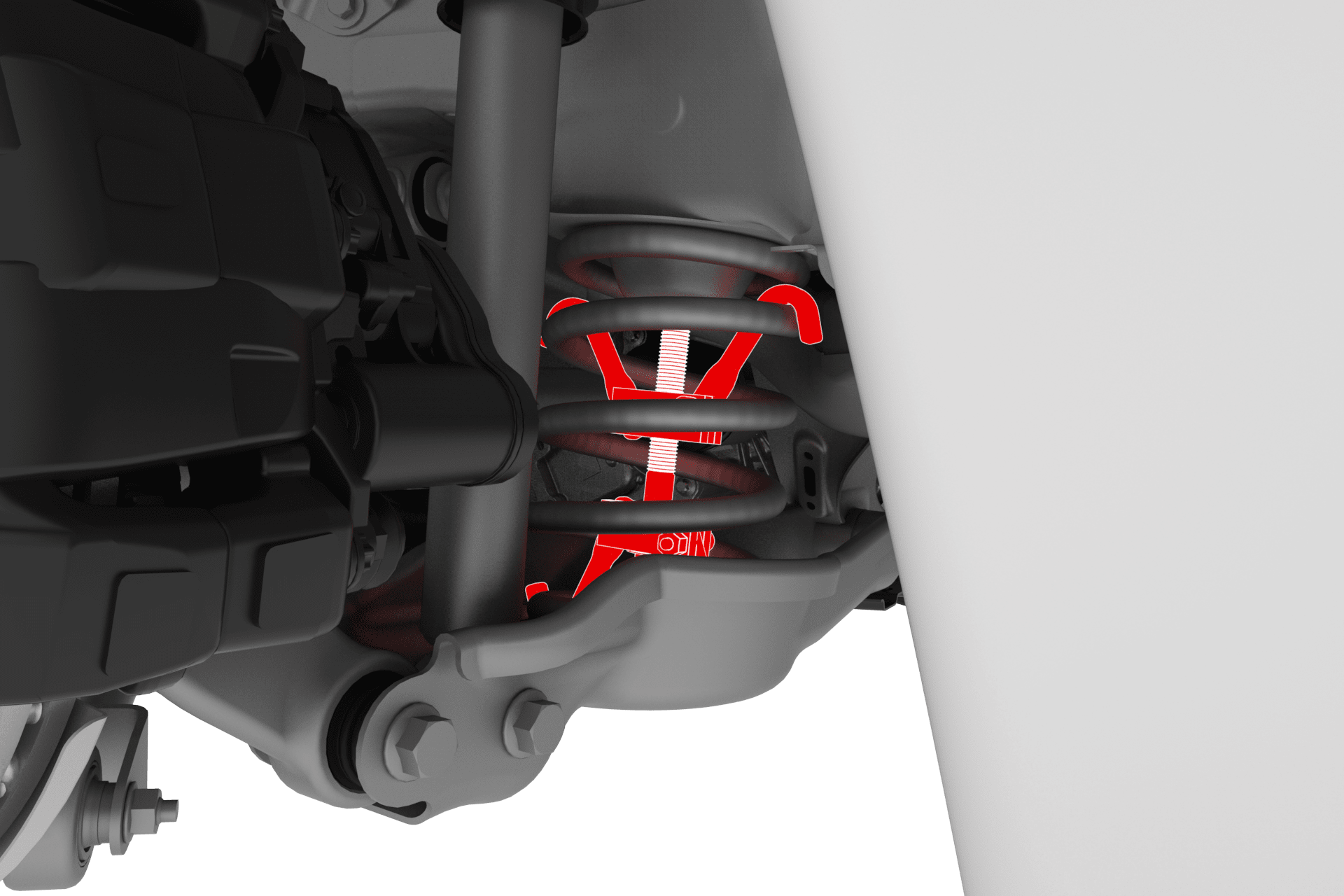

      6. 向左后悬架弹簧上安装一个弹簧压缩器。根据图示对齐钩子，并确认轴在悬架压缩时穿过车身开口。
      7. 在 LH 后下方控制臂下面放置支架。
      8. 松开将 LH 后下方控制臂固定到副框架的螺母。
      9. 拆下将 LH 减震器固定到 LH 后下方控制臂的螺栓和螺母。
      10. 拆下将 LH 后下方控制臂固定到转向节的螺栓和螺母。
      11. 固定住 LH 后悬架弹簧，同时缓慢降下支架，从转向节上松开 LH 后下方控制臂。
        注
        如果需要，在 LH 下控制臂与弹簧之间连接一根弹力绳，以便在拆卸过程中提供帮助。
      12. 从车上拆下 LH 后悬架弹簧。
      13. 从 LH 后悬架弹簧上拆下弹簧压缩器。
        警告
        释放弹簧张力时，请务必注意。水平固定弹簧并使弹簧背对您。

      安装

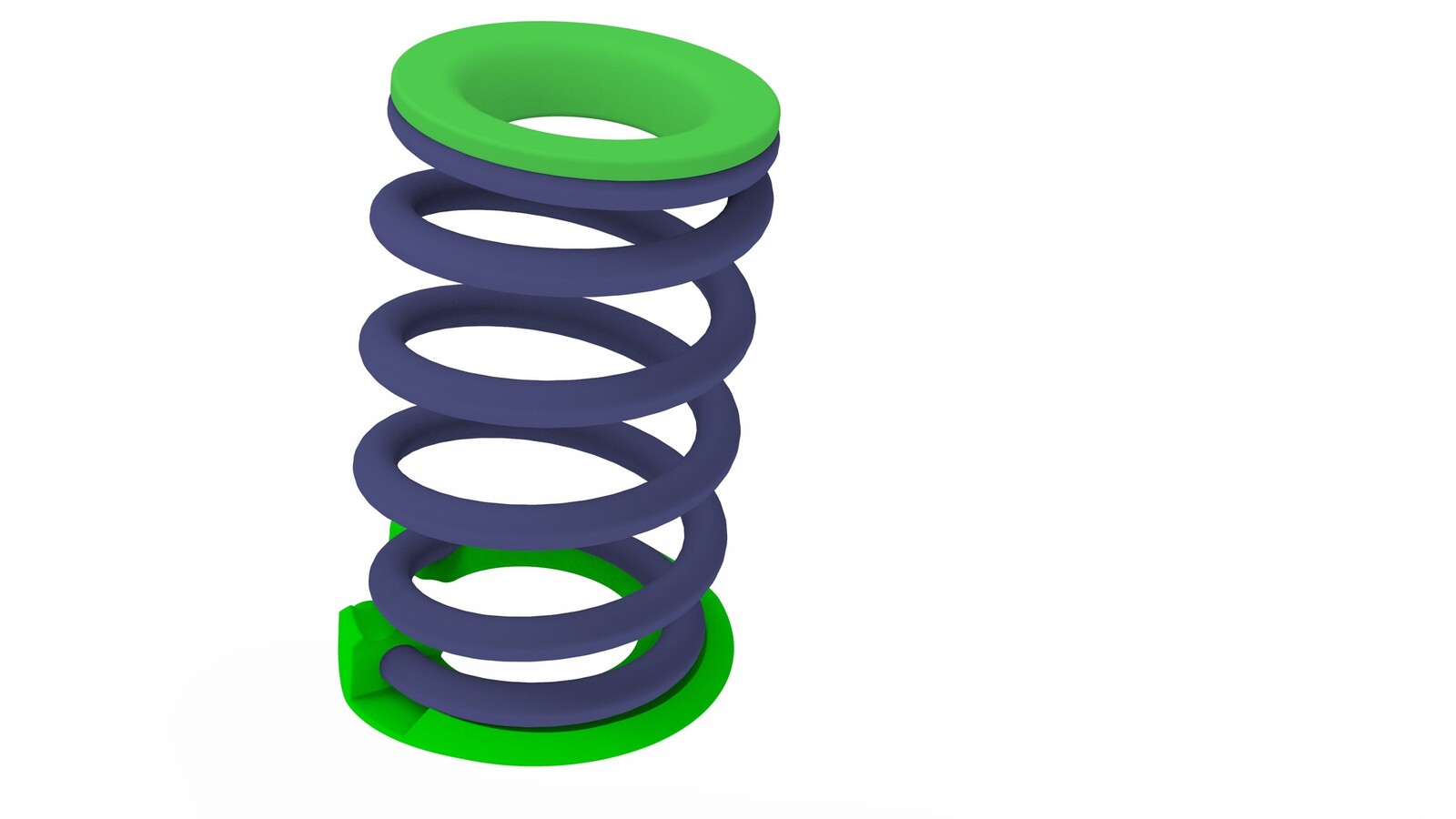

      1. 在助手的帮助下，将弹簧压缩器固定到新的左后悬架弹簧上，然后压住弹簧。
      2. 将新的 LH 后悬架弹簧安装入位，同时升起支架，直至 LH 后下方控制臂得到支撑。
        注
        可能需要进一步压下 LH 后悬架弹簧，直至 LH 后下方控制臂和转向节的孔对齐。
      3. 用手拧紧将 LH 后下方控制臂固定到转向节的螺栓和螺母。
      4. 用手拧紧将 LH 后下方控制臂固定到减震器的螺栓和螺母。
      5. 用手拧紧将 LH 后下方控制臂固定到副框架的螺栓和螺母。
      6. 在 LH 后下方控制臂下面放置一个支架，然后升起支架以模拟处于车身高度的车辆。
        注
        确保支架未阻碍对弹簧压缩器或 LH 后悬架螺栓的调整。
      7. 将后扩散器移到一旁，然后将后侧车身高度扭矩工具的顶部插入副框架孔中。
      8. 调整支柱，使后侧车身高度扭矩工具的底梁靠在下方控制臂底部边缘（如图所示）。
        图 1. 为清晰起见，隐藏了部分总成
      9. 测量轮拱内衬顶部边缘与后轴中部之间的距离，确保后悬架设置为行驶高度：距离应为 378 毫米。

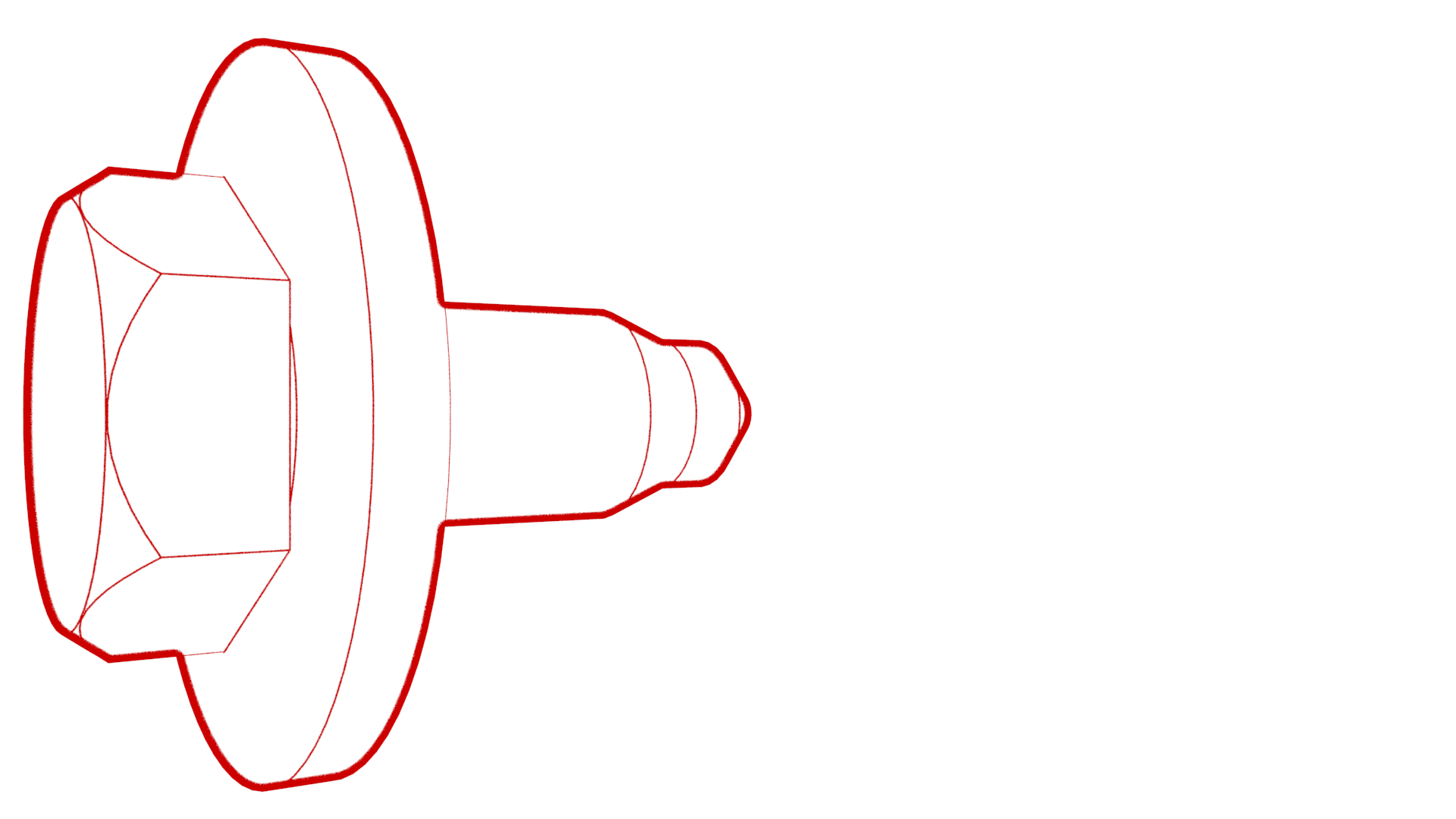

      10. 拧紧将 LH 后下方控制臂固定到转向节的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
        115 Nm (84.8 lbs-ft)
        115 Nm (84.8 lbs-ft)
      11. 拧紧将 LH 后下方控制臂固定到减震器的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
        115 Nm (84.8 lbs-ft)
        115 Nm (84.8 lbs-ft)
      12. 拧紧将 LH 后下方控制臂固定到副框架的螺栓和螺母，然后油性用记号笔标记螺栓和螺母。
        115 Nm (84.8 lbs-ft)
        115 Nm (84.8 lbs-ft)
      13. 将支架从车辆下方移走。
      14. 从 LH 后悬架弹簧上拆下弹簧压缩器。
      15. 安装 LH 后悬架护罩。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
      16. 安装将后饰板扩散器前部固定到车辆的螺栓（4 个）。
        4 Nm (2.9 lbs-ft)
      17. 安装中间流线型护板请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
      18. 安装 LH 后车轮。请参阅 轮毂（拆卸和安装）。
      19. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
