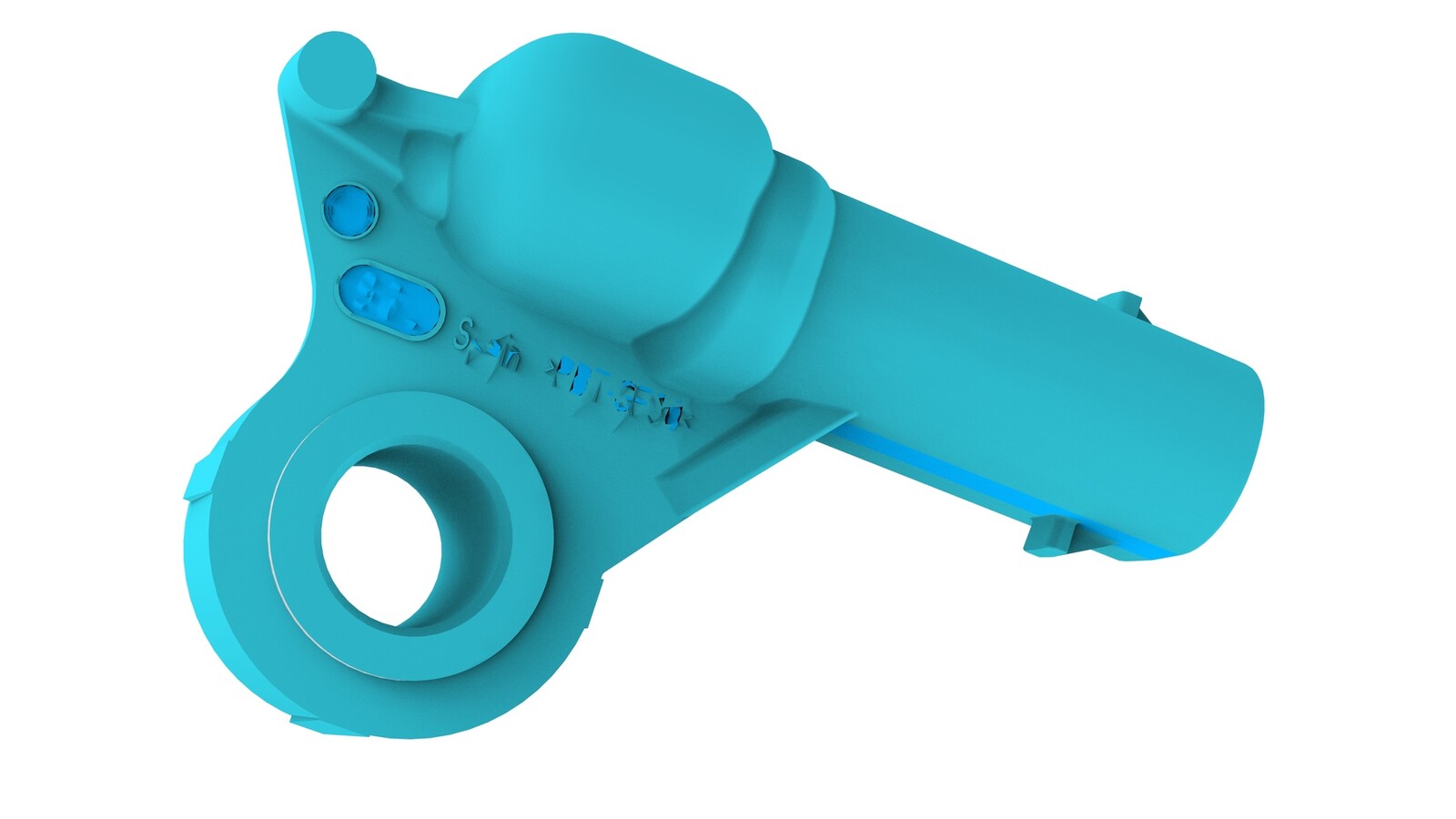

传感器 - 碰撞加速度计 - B 柱 - 左侧（拆卸和更换）

校正代码 20200502 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
Make sure 12V/LV power has been disconnected for at least 1 minute before disconnecting the electrical harness from Supplementary Restraint System (SRS) components, such as Restraint Control Module, sensors, airbags, etc. Disconnect the 12V/LV battery and the First Responder Loop. Failure to do so can result in unintended safety system behaviors. For more information on SRS precautions, see 气囊和辅助约束系统 (SRS) 预防措施.

拆卸

  1. 打开并锁定 LH 前后两扇车门。
  2. 完全降下 LH 前后车窗。
  3. 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  4. 拆下 A 柱 LH 中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  5. 拆下 LH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  6. 将驾驶位座椅充分向前移动。
  7. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  8. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
    警告
    断开 12V 电源后，请务必等待至少 2 分钟，然后再断开 B 柱加速计的连接。
  9. 拆下第二排座椅 LH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  10. 拆下 LH C 柱下部饰板。请参阅GUID-DB75BFBB-980C-4767-844D-DD5FC4AEE1F0.html。
  11. 松开将 B 柱 LH 上部饰板固定到车辆的夹子，然后将此饰板置于一旁。
    注
    将 B 柱 LH 上部饰板的底部朝车辆内侧拉以松开底部夹子，然后拉饰板的顶部以松开其余上部夹子。
    注
    B 柱 LH 上部饰板仍连接在座椅安全带上。
  12. 拆下 B 柱 LH 下部饰板。请参阅饰板 - B 柱 - 下 - LH（拆卸和更换）。

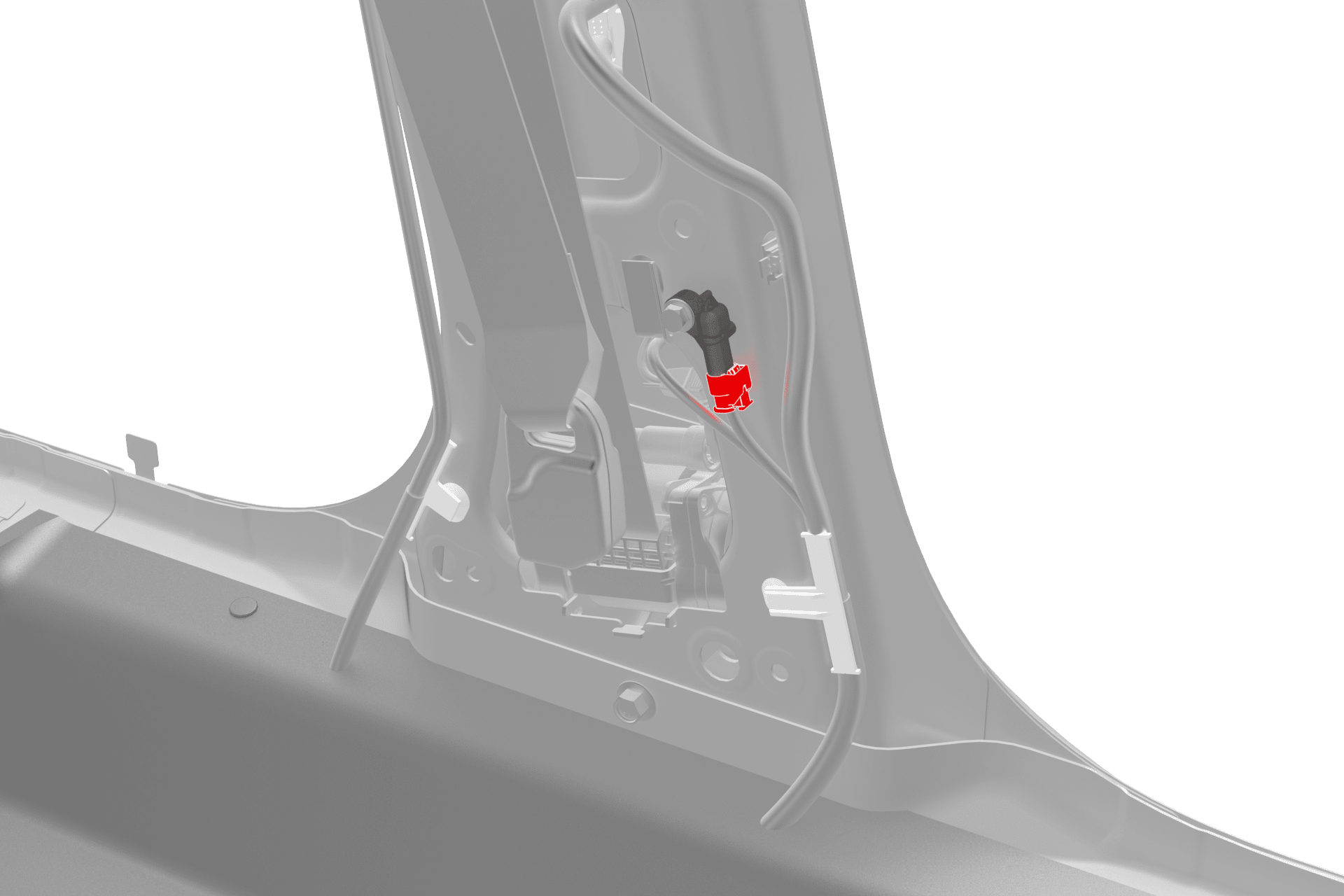

  13. 断开电气连接器与 B 柱加速计的连接。
    注
    如果连接器带有红色锁片，将锁片拉离连接器，然后断开连接器。

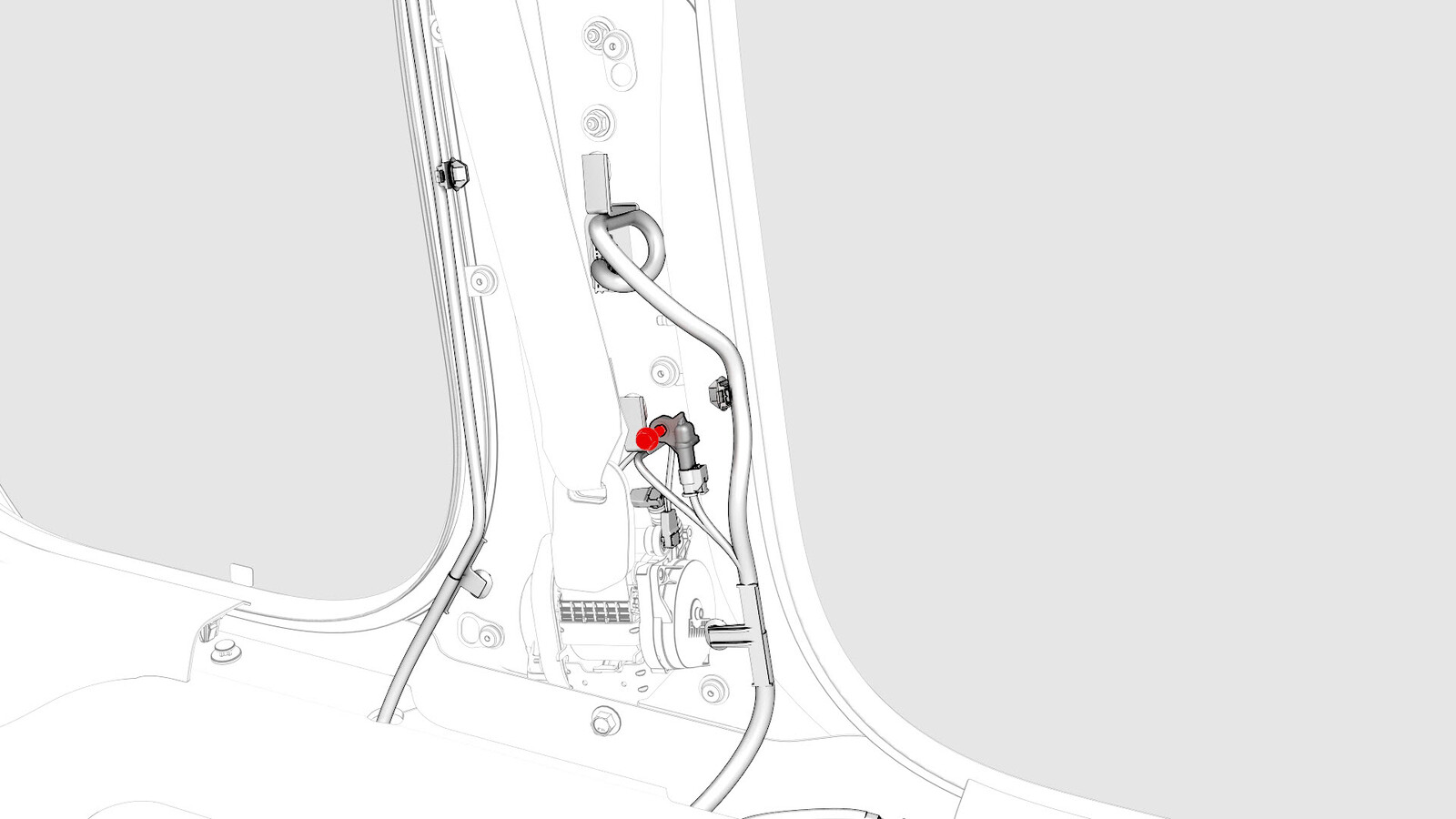

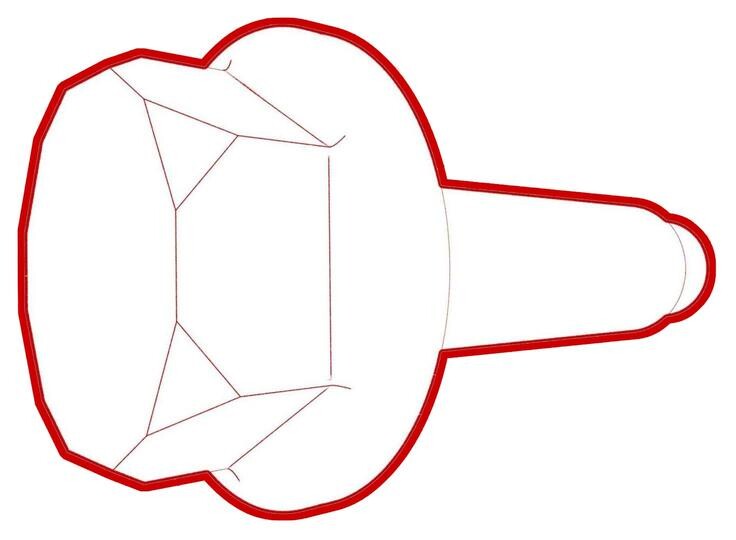

  14. 拆下将 B 柱加速计固定到车身的螺栓，然后从车上拆下加速计。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 1/4 英寸标准棘轮

安装

安装程序与拆卸程序相反，以下各项除外：

重新安装 B 柱上部饰板：
  • 调节车身侧 B 柱上的座椅安全带滑扣，使其与 B 柱上部饰板上的座椅安全带开口对齐。
  • 将 B 柱上部饰板的上边缘插入顶篷下方。
  • 确保 B 柱上部饰板与 B 柱下部饰板对齐。
  • 确保前后车门密封条覆盖住 B 柱上部饰板。
