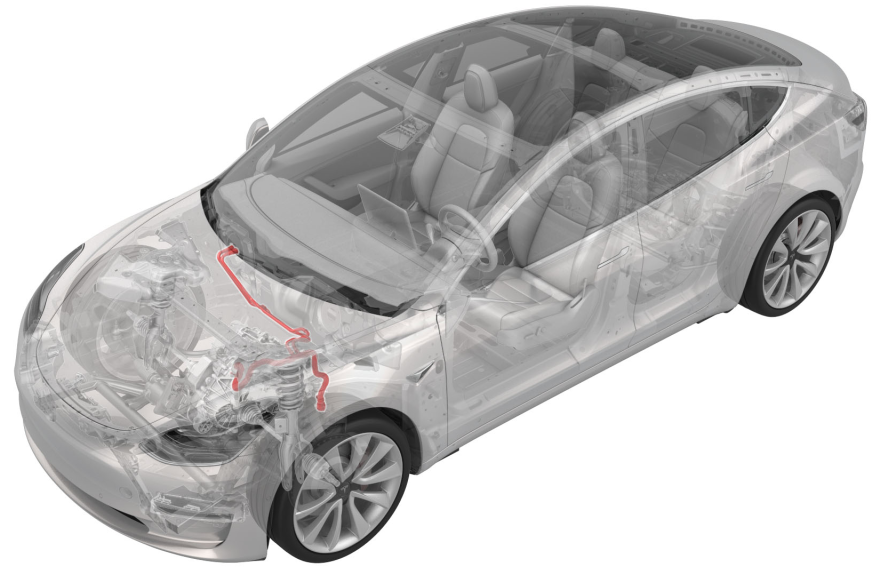

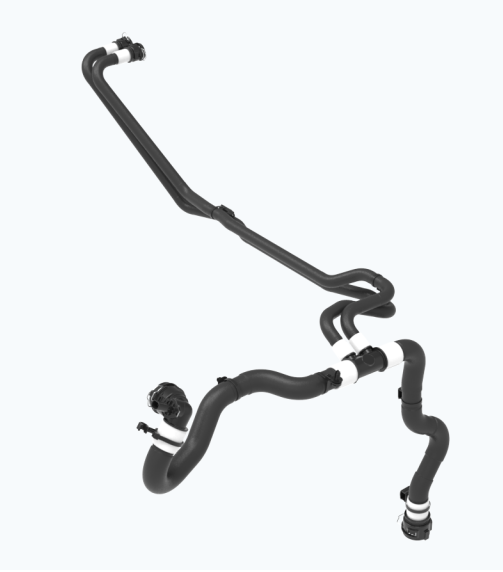

软管 - 冷却器至车载电脑和高压电池供给歧管(后轮驱动)(右侧驾驶)(拆卸和更换)

校正代码 18301212 1.08 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1119171-00-A 车载电脑冷却液端口堵头
  • 1135762-00-A 冷却软管维修堵头套件,Model 3
Informational PurposesAn informational icon, calling your attention
此程序中的插图可能显示左侧驾驶车型,右侧驾驶类似。

拆卸

  1. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  2. 拆卸前围篦板。请参阅面板 - 前围篦板(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  4. 在车辆前部下方放置一个冷却液排放容器。
  5. 从电池 LH 侧断开通风软管,然后松开电池支架上的通风软管夹。

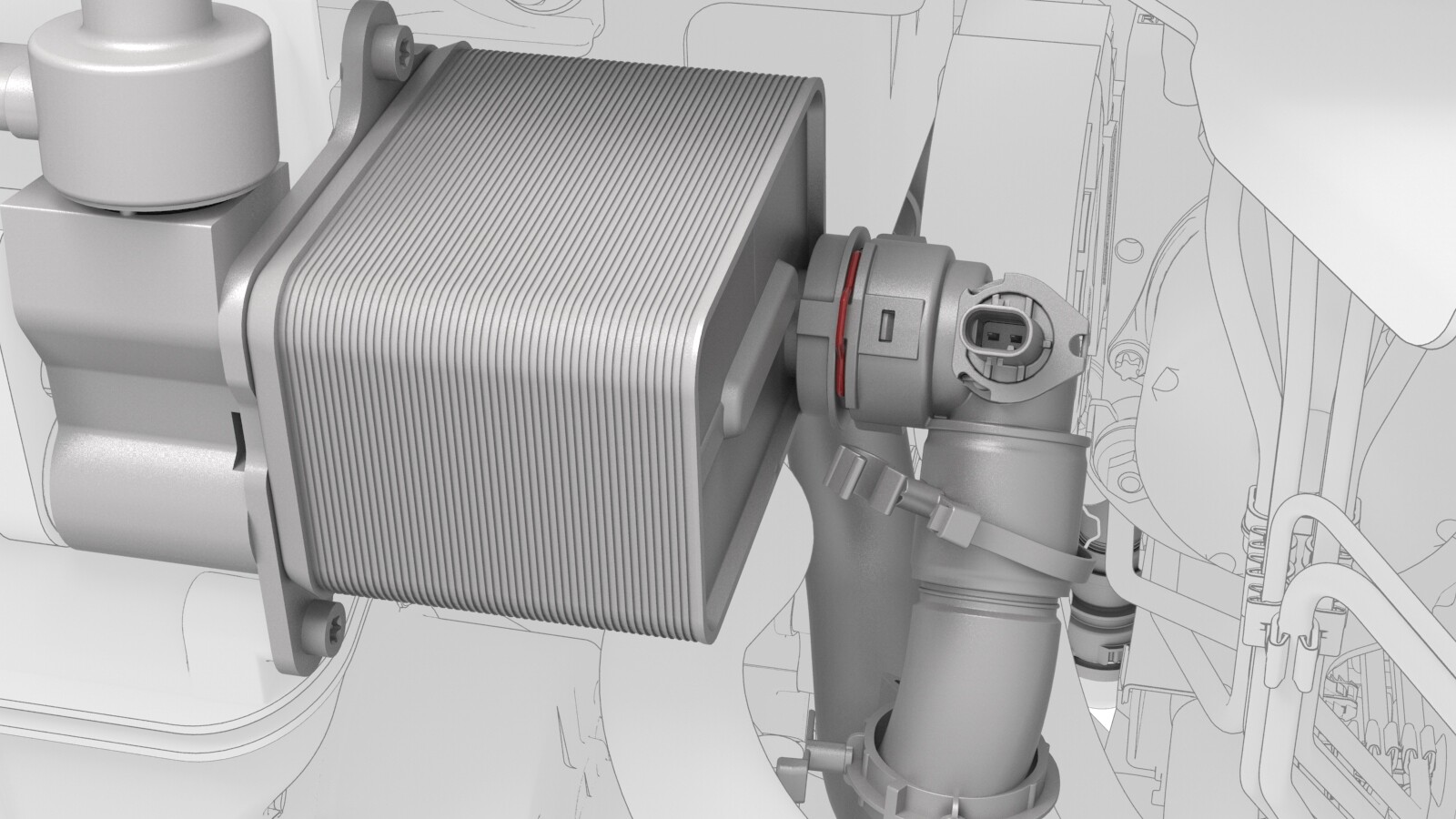

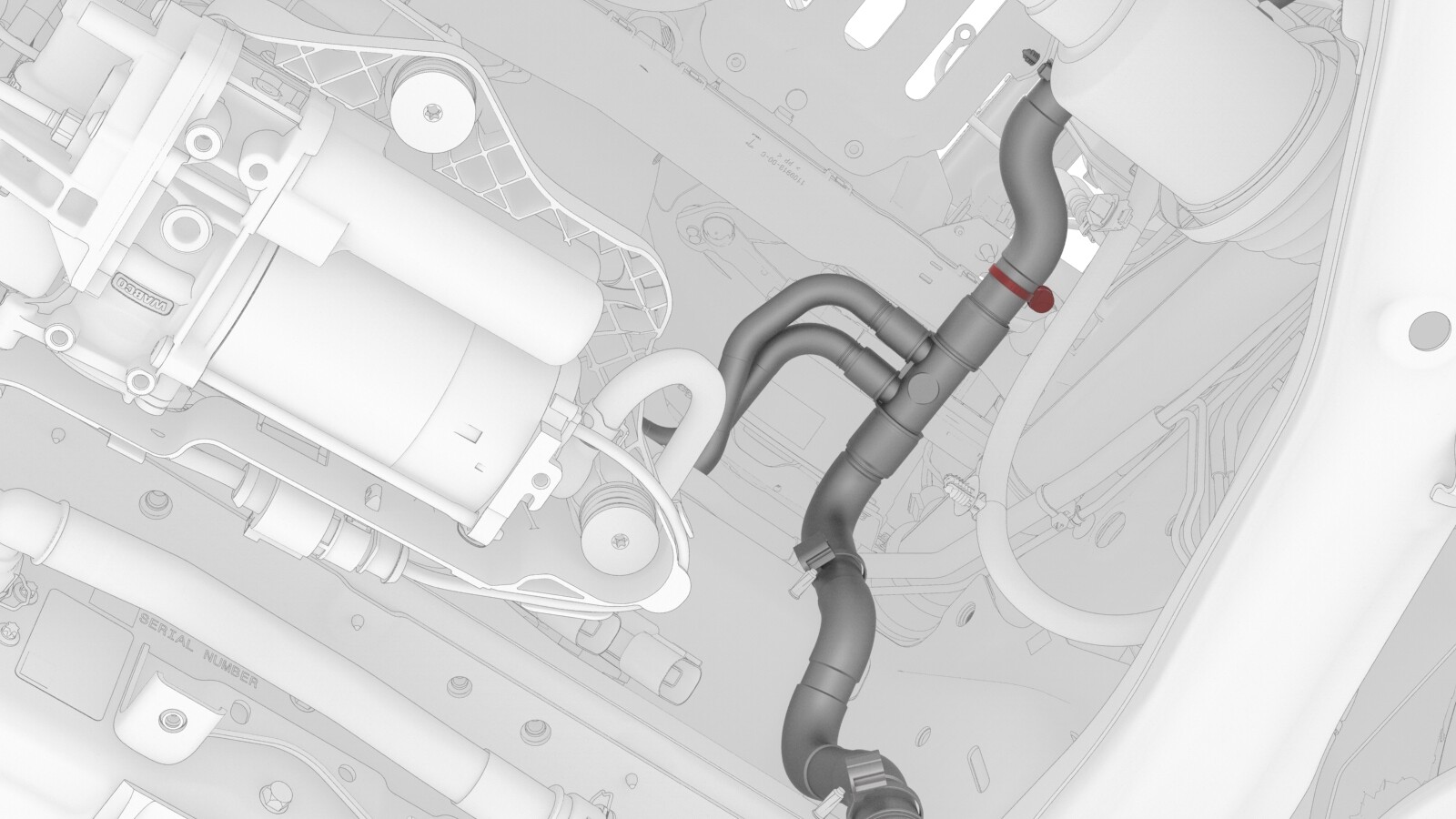

  6. 从制冷器至车载电脑和高压电池供给歧管软管上断开冷却液温度传感器连接器。

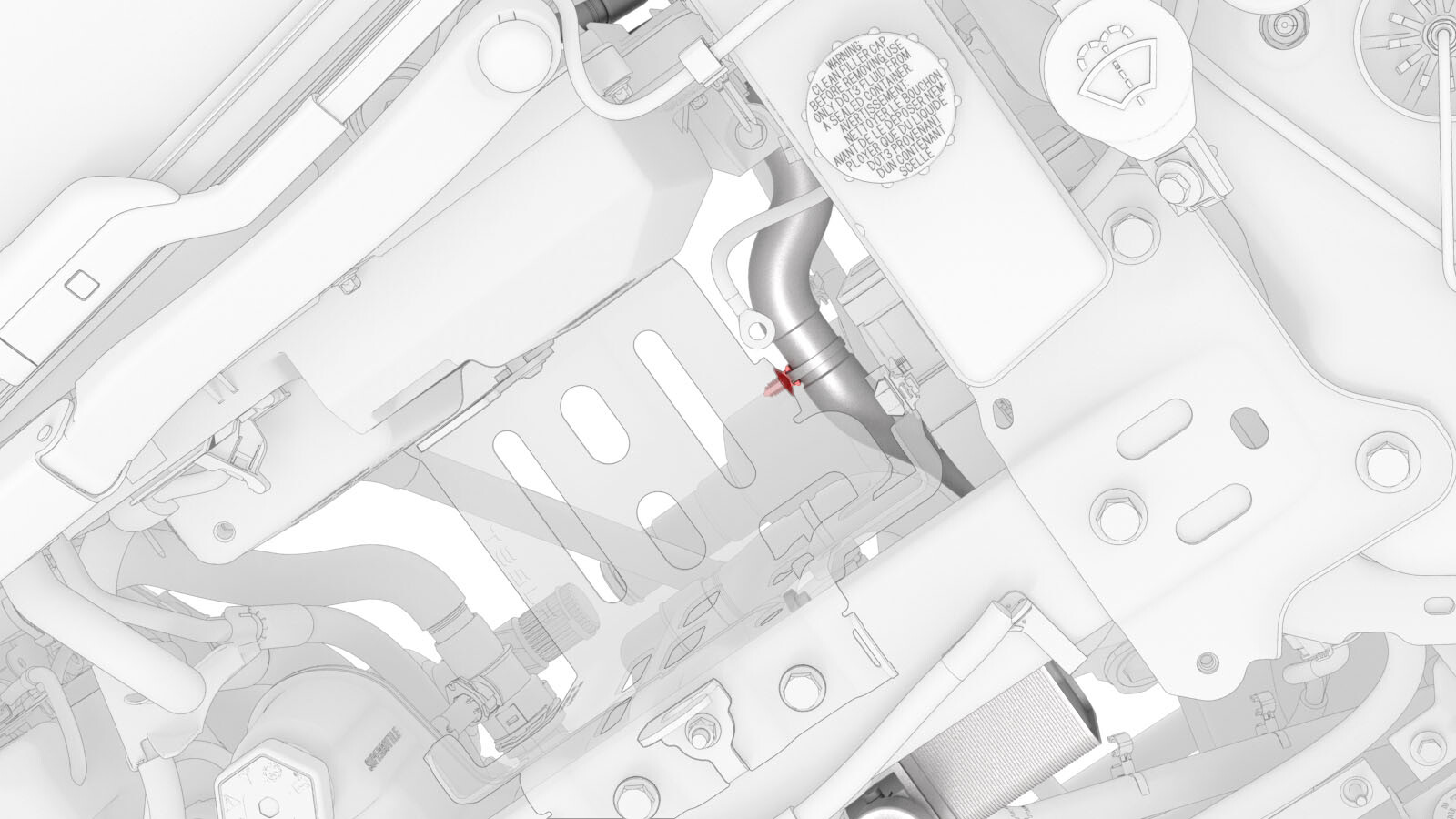

  7. 松开将 12V 电池通风软管固定到制冷器至车载电脑和高压电池供给歧管软管的卡子。
  8. 松开将电气线束固定到制冷器至车载电脑和高压电池供给歧管软管的夹子。

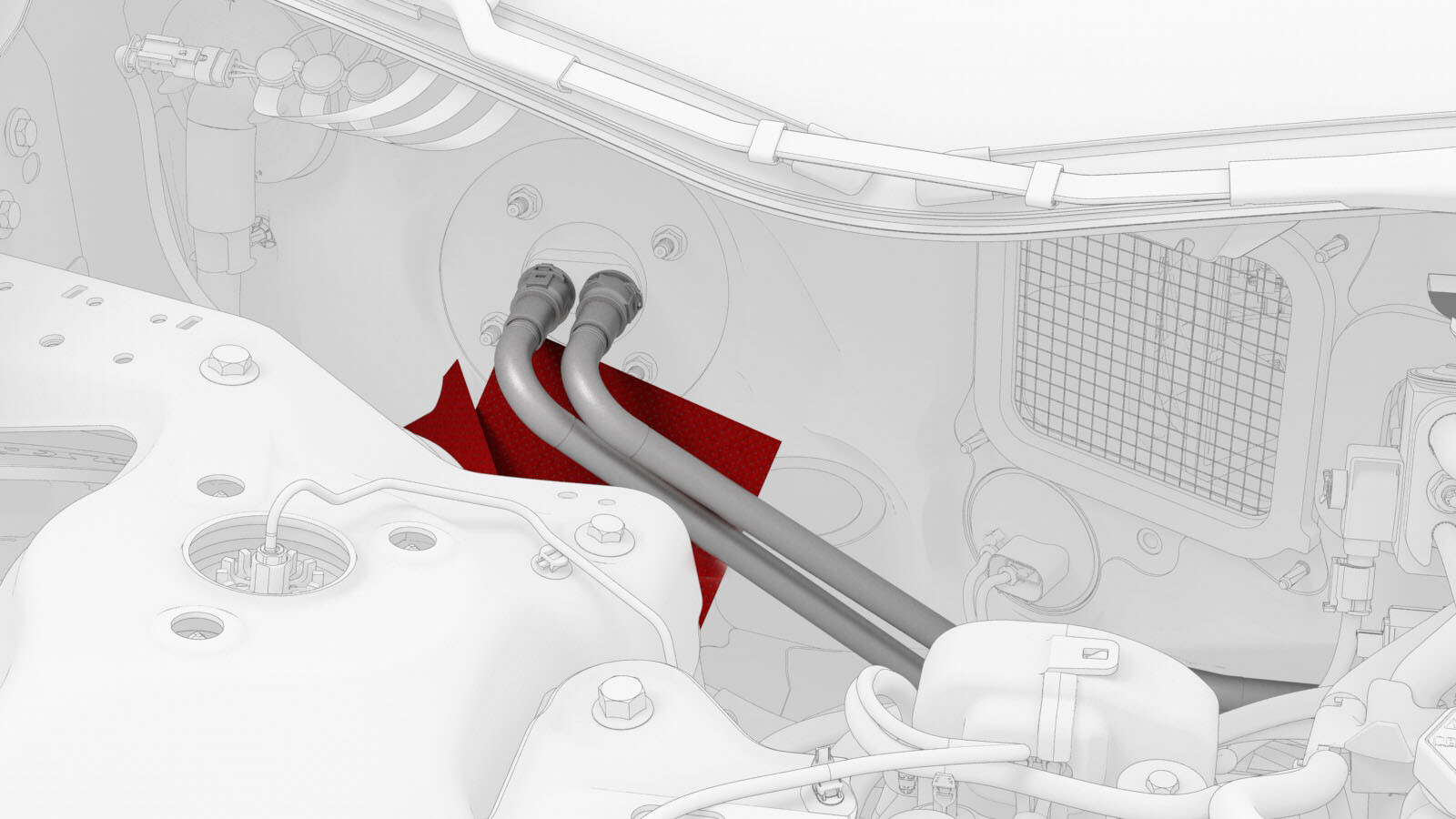

  9. 如图所示,在车载电脑冷却液接口下方放置一块吸水毛巾。

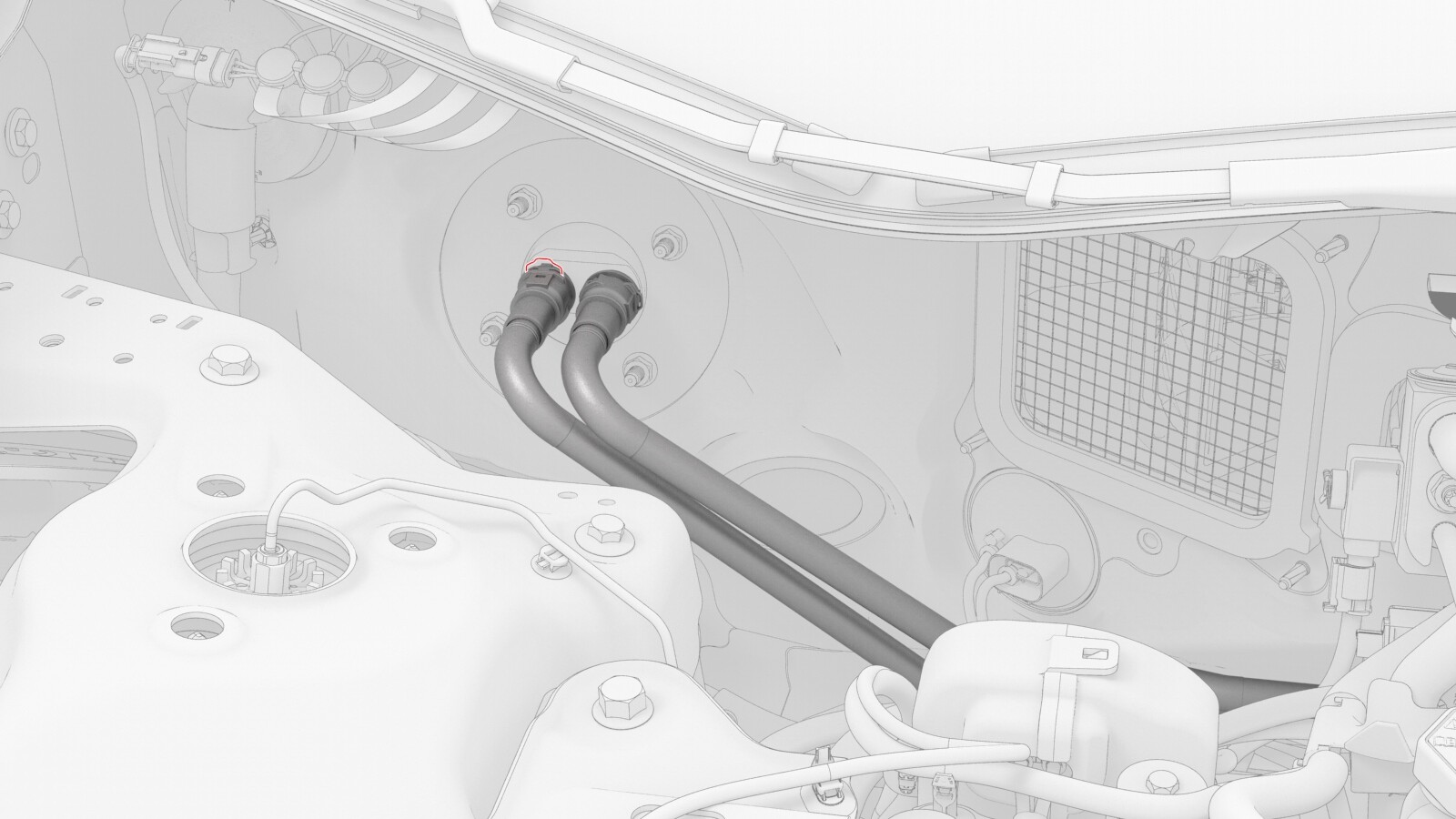

  10. 松开将左侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子,然后断开软管。
  11. 松开将右侧车载电脑冷却液软管连接到车载电脑冷却液端口的卡子,然后断开软管。
  12. 安装车载电脑冷却液塞。

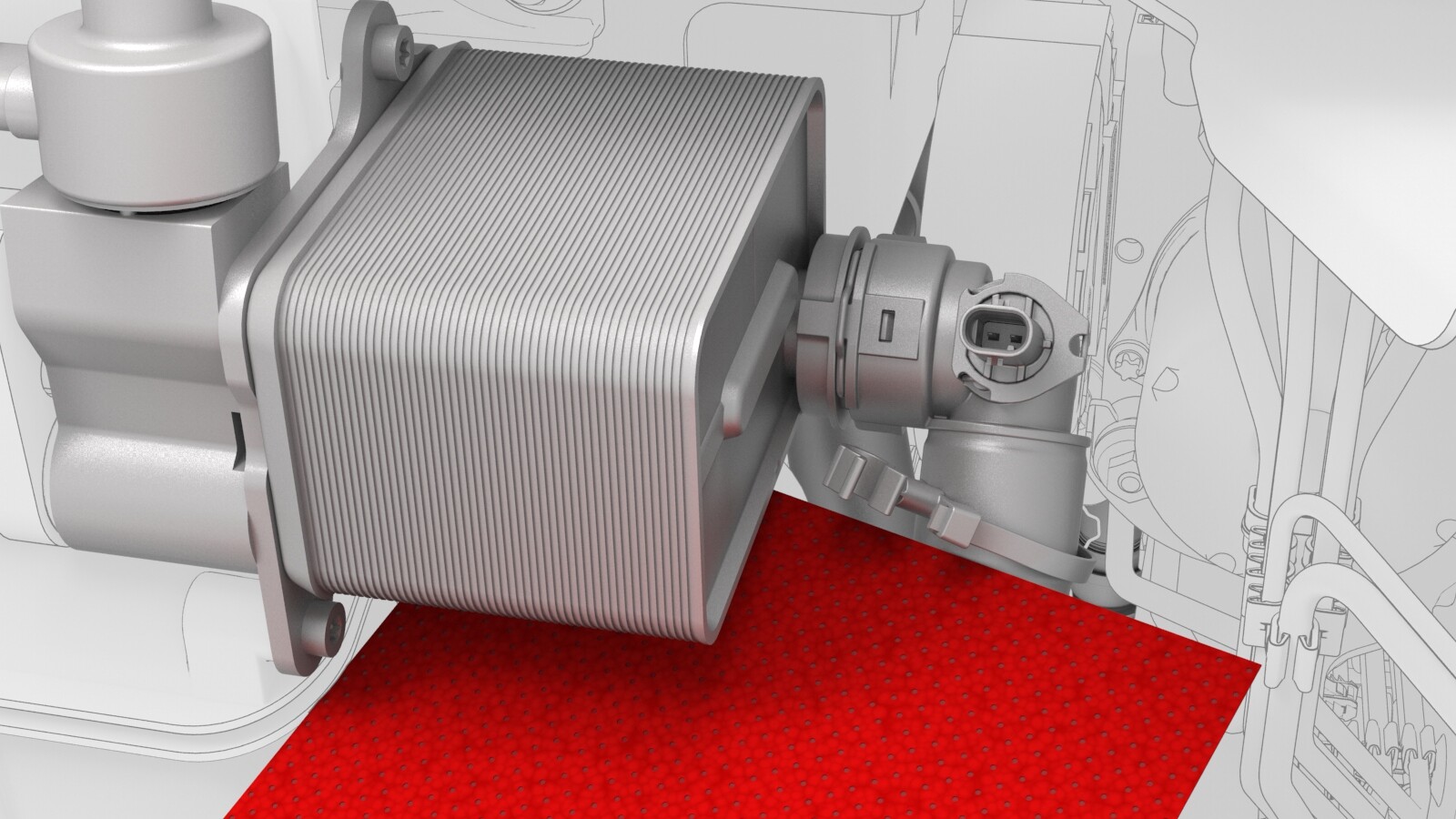

  13. 在制冷器下方放置一块吸水毛巾。

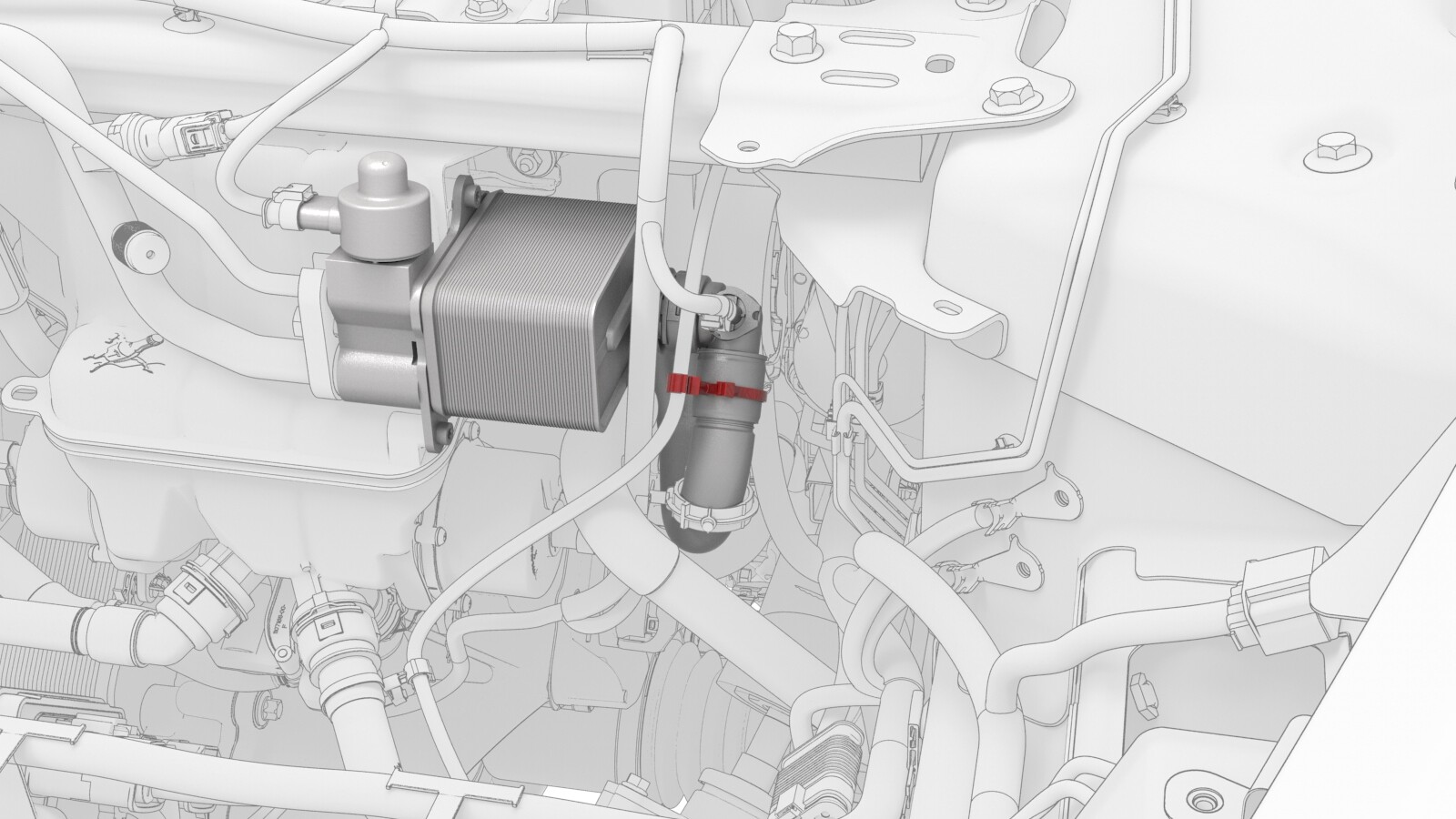

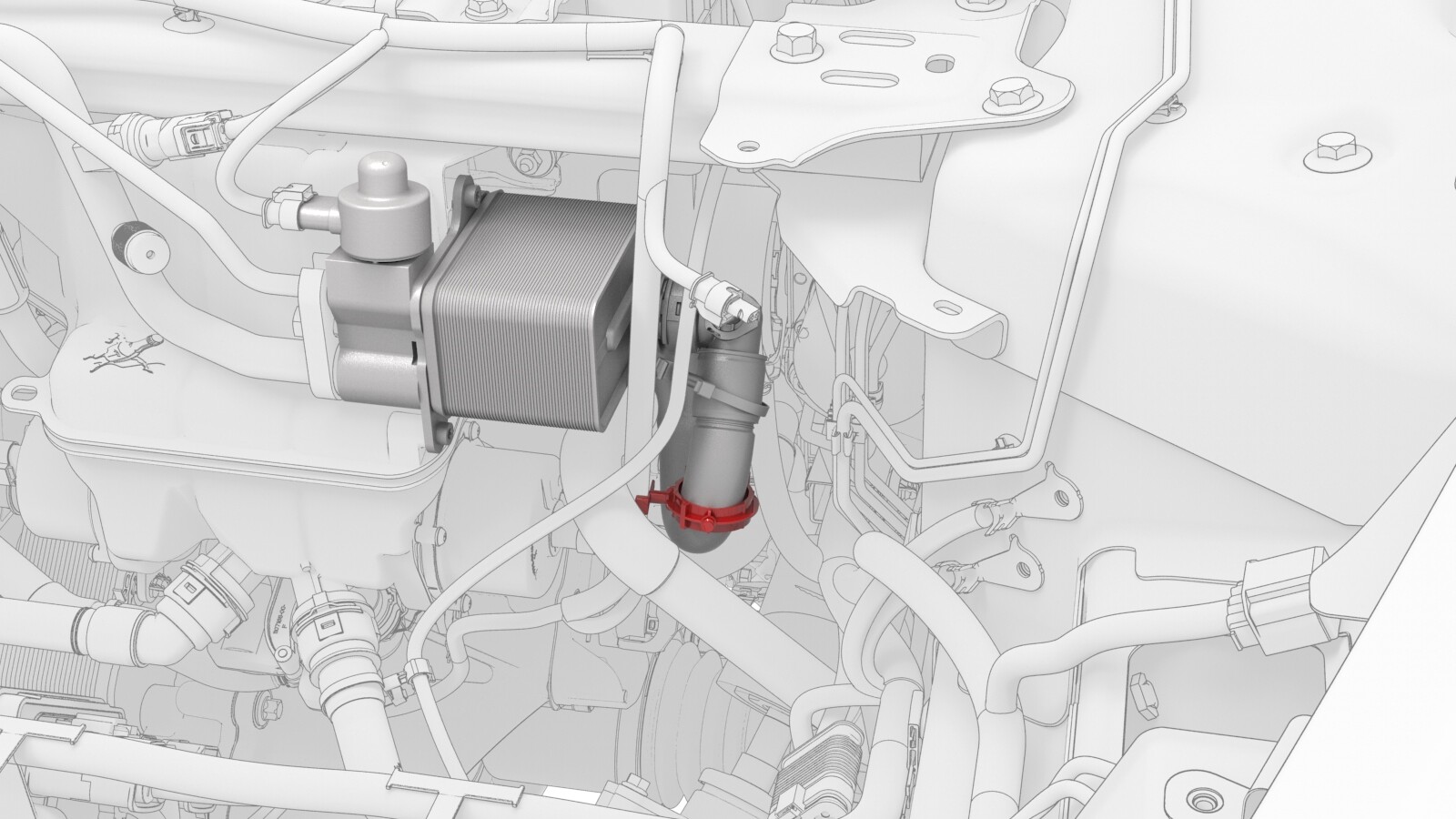

  14. 松开将软管连接到制冷器与膨胀阀总成的夹子,然后从制冷器上断开软管。

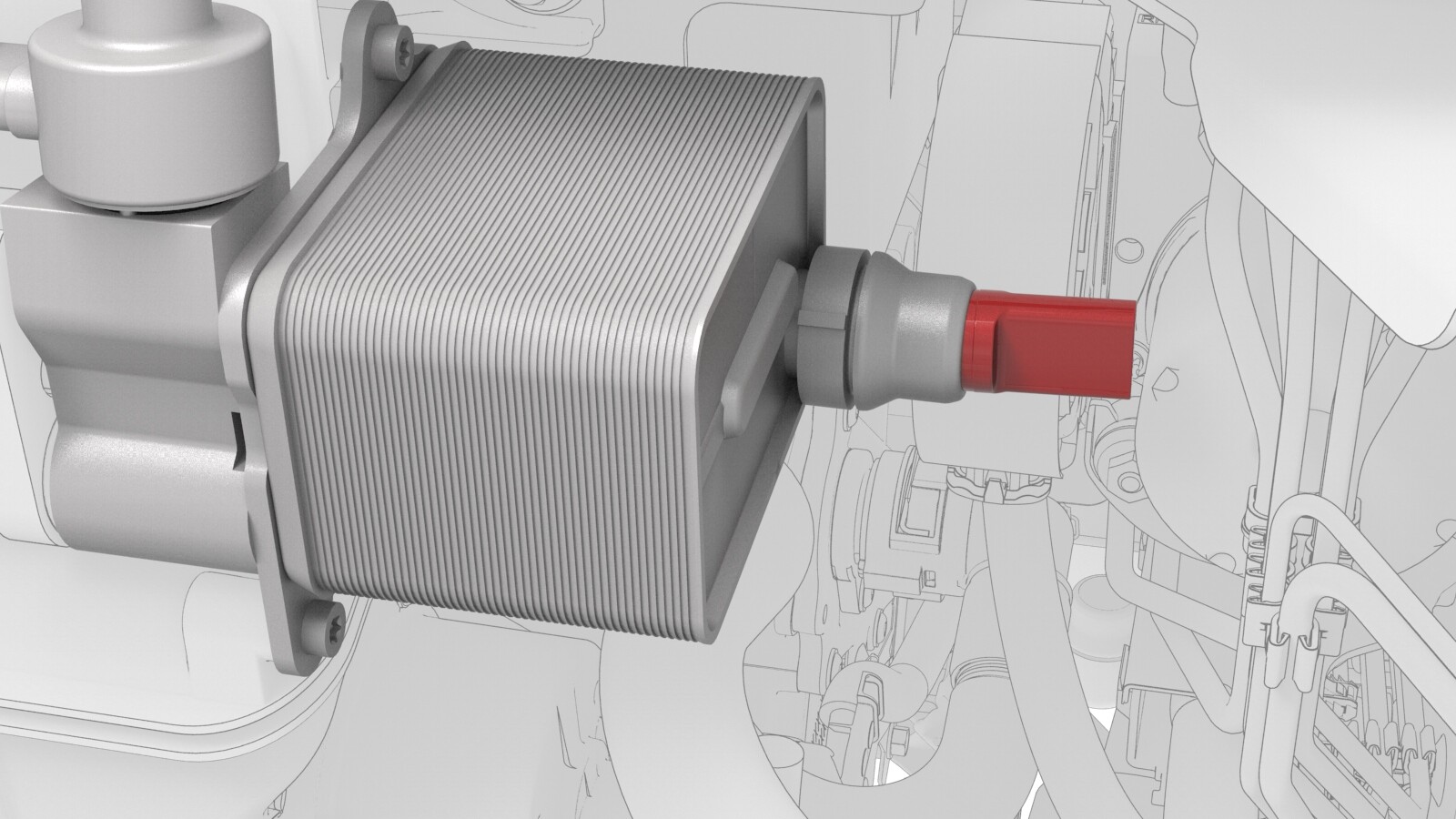

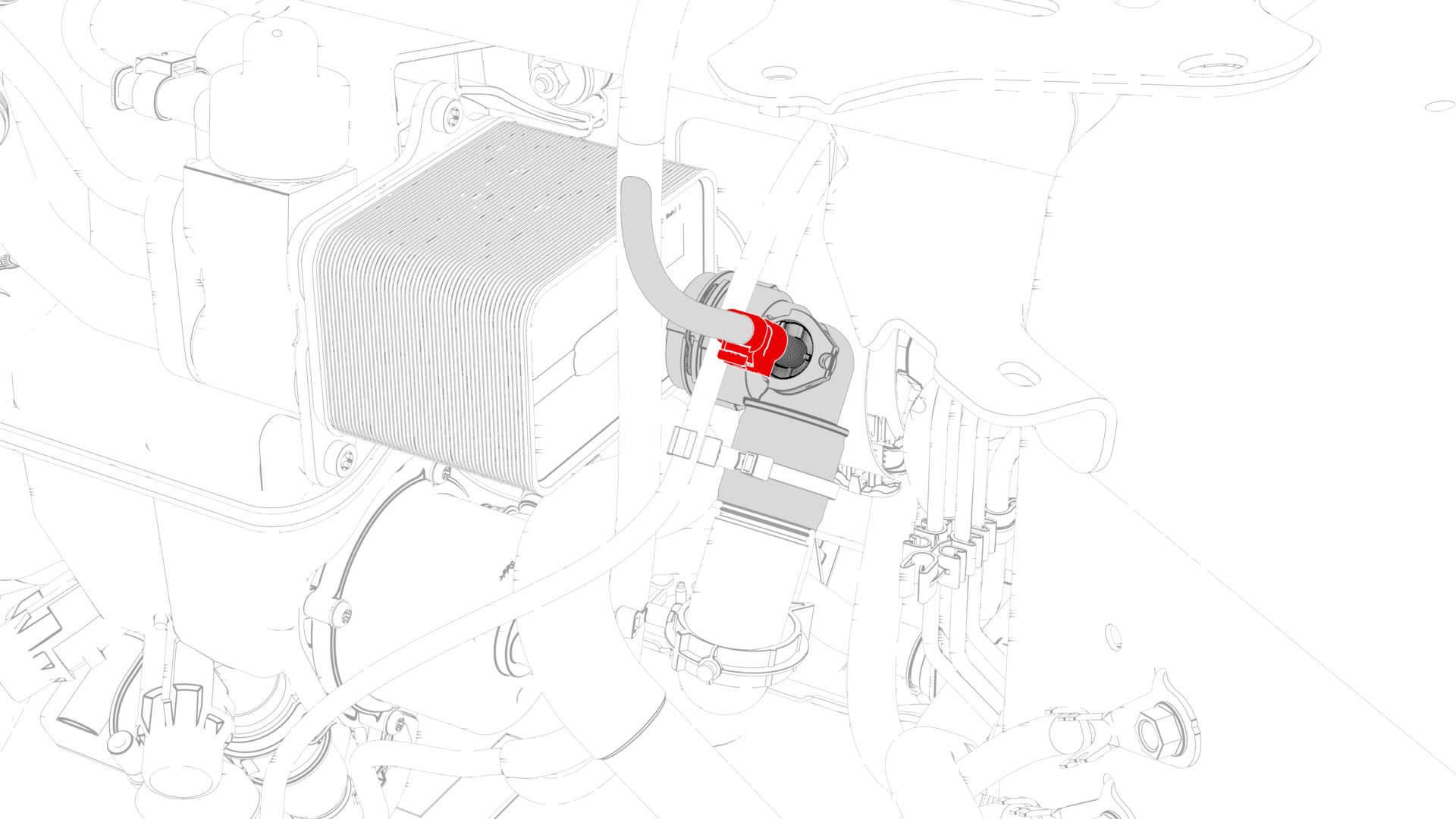

  15. 塞住制冷器的冷却液出口。
  16. 完全升起车辆,然后在高压电池 LH 前侧下方放置一个冷却液排放容器。

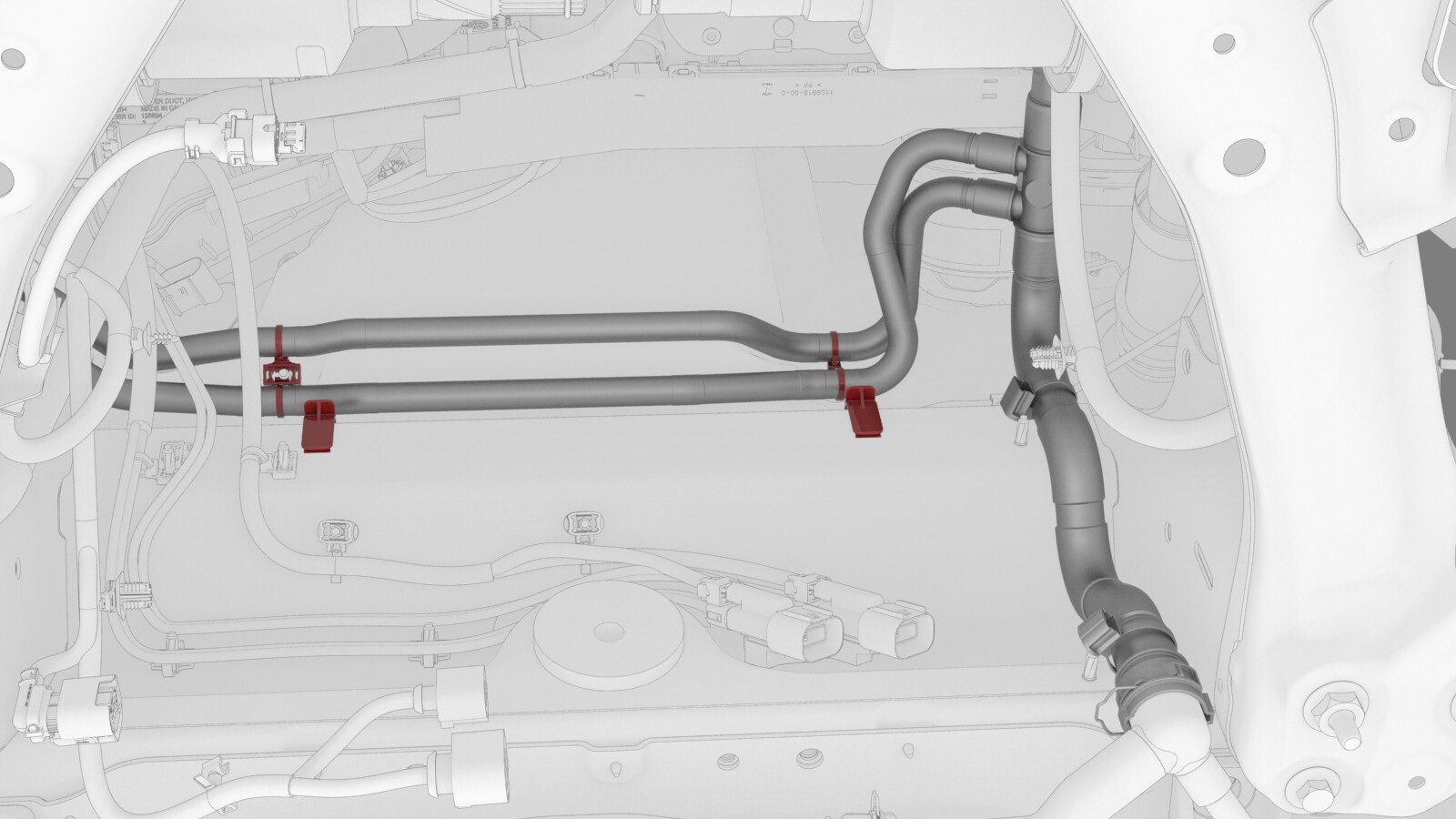

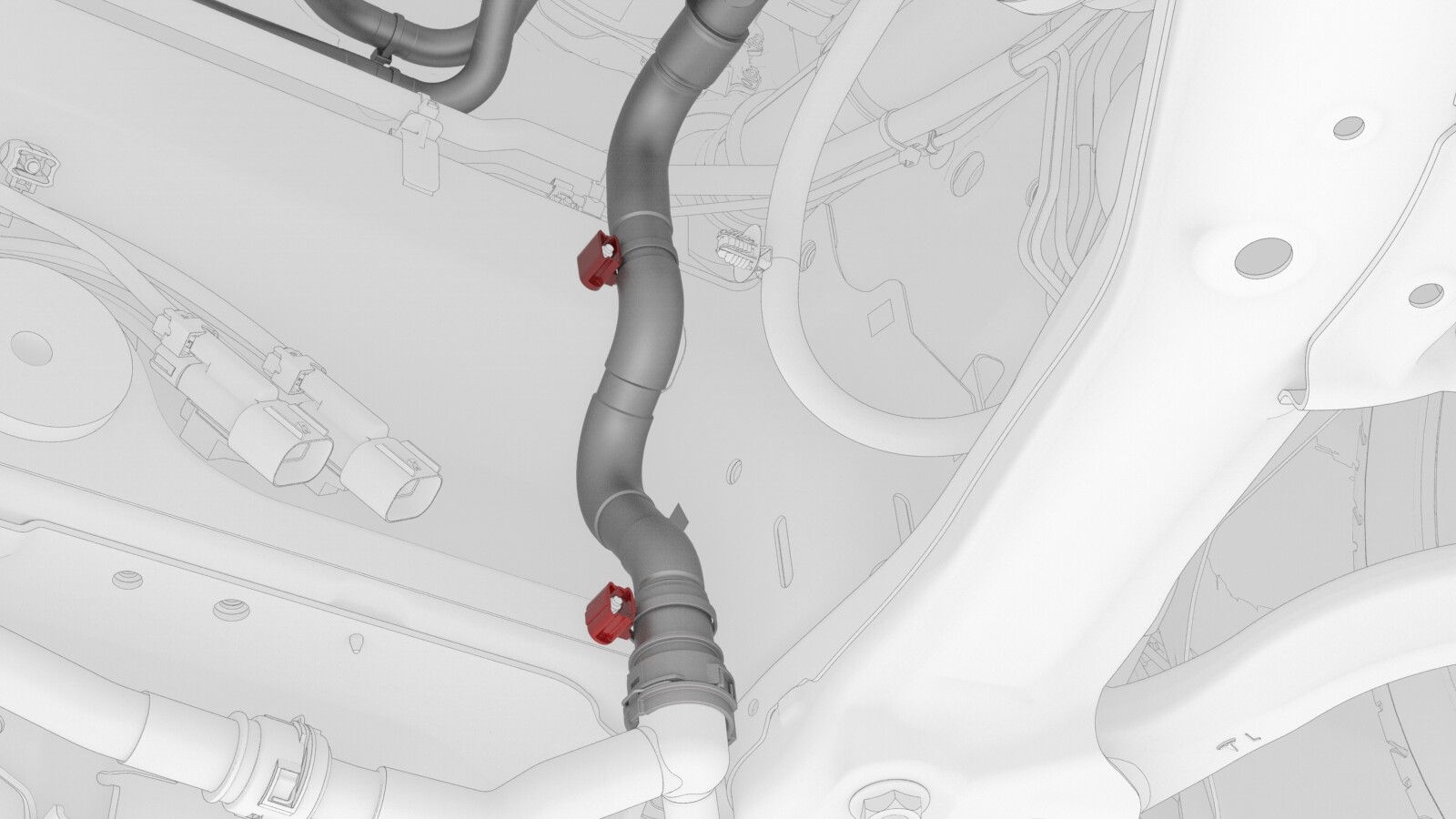

  17. 松开将冷却器至车载电脑和高压电池电源歧管软管固定到车辆的夹子。
    Informational PurposesAn informational icon, calling your attention
    夹子的数量可能因车辆生产日期而异。
  18. 松开将制冷器至车载电脑和高压电池供给歧管软管固定到高压电池供给歧管的卡子。

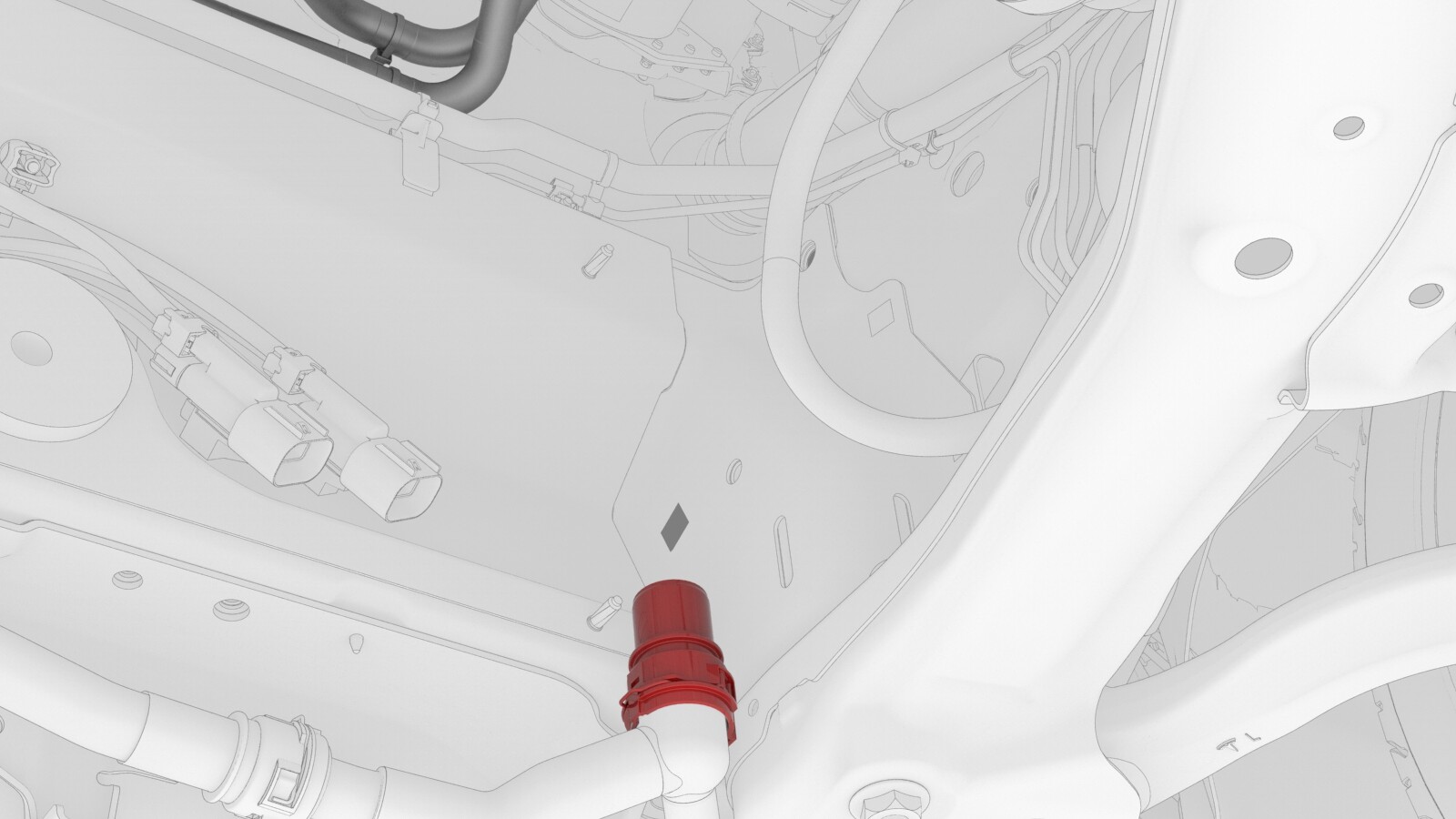

  19. 堵住高压电池供给歧管。
  20. 松开将制冷器至车载电脑和高压电池供给歧管软管固定到 12V 电池支架的卡子。
  21. 松开将制冷器至车载电脑和高压电池供给歧管软管固定到 12V 电池横梁的卡子。
  22. 松开将制冷器至车载电脑和高压电池供给歧管软管固定到车辆的卡子。
  23. 从车上拆下冷却器至车载电脑和高压电池电源歧管软管。

安装

安装程序与拆卸程序相反,以下各项除外:

  1. 安装前备箱储物单元前,将超级瓶充注至适当液位。
    Informational PurposesAn informational icon, calling your attention
    确保液位比 MAX 线高 5 毫米。
  2. 运行 Toolbox 3 例程:
    1. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
    2. 选择“Actions/Autodiag”选项卡,然后搜索“vcfront”。
    3. 选择TEST-RESET_VCFRONTSearch for routine in ToolboxVCFRONT UDS ECU ResetLow Voltage / Power Distribution - Reset VCFRONTMid Voltage / Power Distribution - Reset VCFRONT,然后点击 "Run"。等待例行程序完成。
    4. 选择 “TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start”,然后点击 “Run”。等待例行程序完成。
  3. 检查超级瓶中的冷却液液位,如需要可充注。
