清洗器喷嘴（调整）

校正代码 17501300 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-09-10: 添加了“在启用挡风玻璃雨刮器前，请先确保前备箱盖已完全关闭”的说明。
  • 2023 年 4 月 18 日：删除了“调整”程序中指向车辆电气绝缘程序的多余超链接。

调整

警告
为避免损坏前备箱盖，请先确保前备箱盖已完全关闭，再启动挡风玻璃雨刮器。
  1. 在清洗器叶片正上方的挡风玻璃上粘贴胶带，以帮助定位清洗器喷嘴目标点。
    图 1. 图示为 Model Y，Model 3 与之类似。

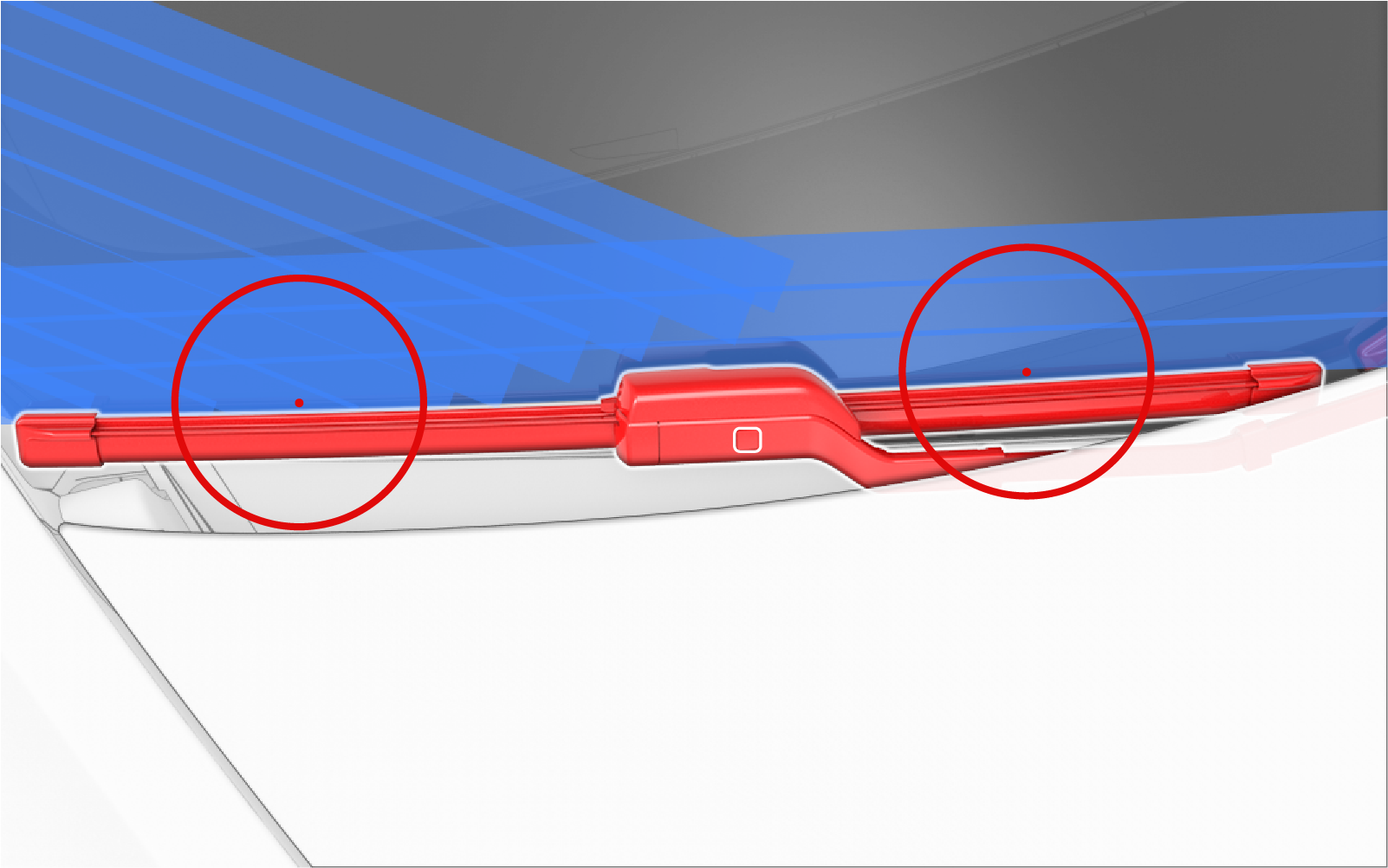

  2. 在胶带上标记左侧清洗器喷嘴目标的位置。
    所有目标都在雨刮器片上方 0.4 英寸（1 厘米）处。从雨刮器片的中心锁片处测量，目标位于：
    • 左侧 7.5 英寸（19 厘米）处
    • 右侧 6.7 英寸（17 厘米）处

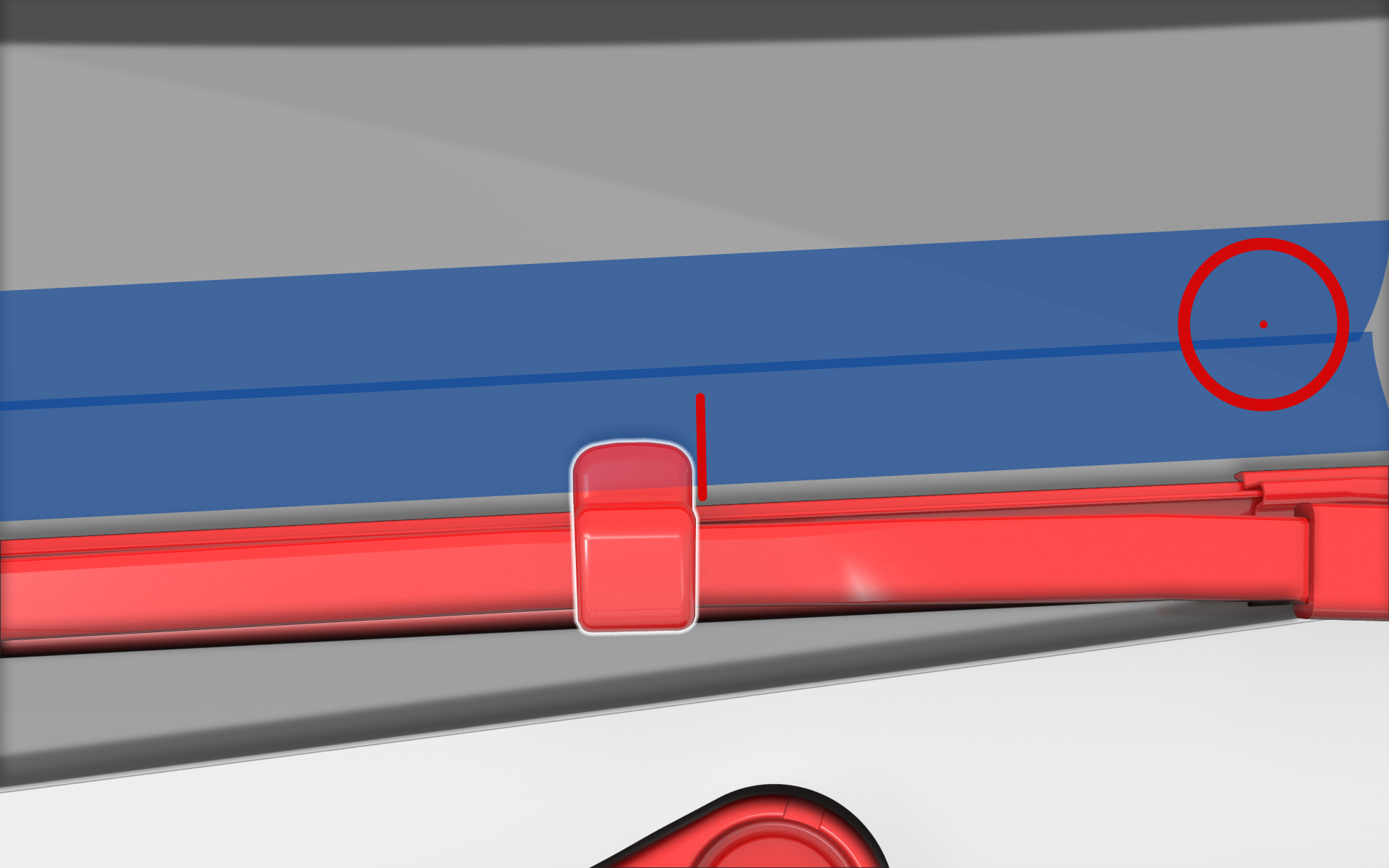

  3. 如果车辆配有臂式清洗器喷嘴，请在胶带上标记臂式喷嘴目标位置。目标位于雨刮器片上方 2 英寸（5 厘米）处。从雨刮器片中心锁片处测量，目标位于右侧 11.2 英寸（28.5 厘米）处。
  4. 在胶带上标记右侧清洗器喷嘴目标位置。
    所有目标都在雨刮器片上方 0.4 英寸（1 厘米）处。从雨刮器片的中心锁片处测量，目标位于：
    • 左侧 6.7 英寸（17 厘米）处
    • 右侧 5.9 英寸（15 厘米）处
  5. 简单操作清洗器以检查清洗器喷嘴瞄准点。
    注
    执行此步骤时需要他人协助。
  6. 必要时，使用 90 度小型尖凿调整喷嘴。
  7. 重复执行步骤5和6直到所有喷嘴都已正确对准。
  8. 揭下挡风玻璃上的胶带。
