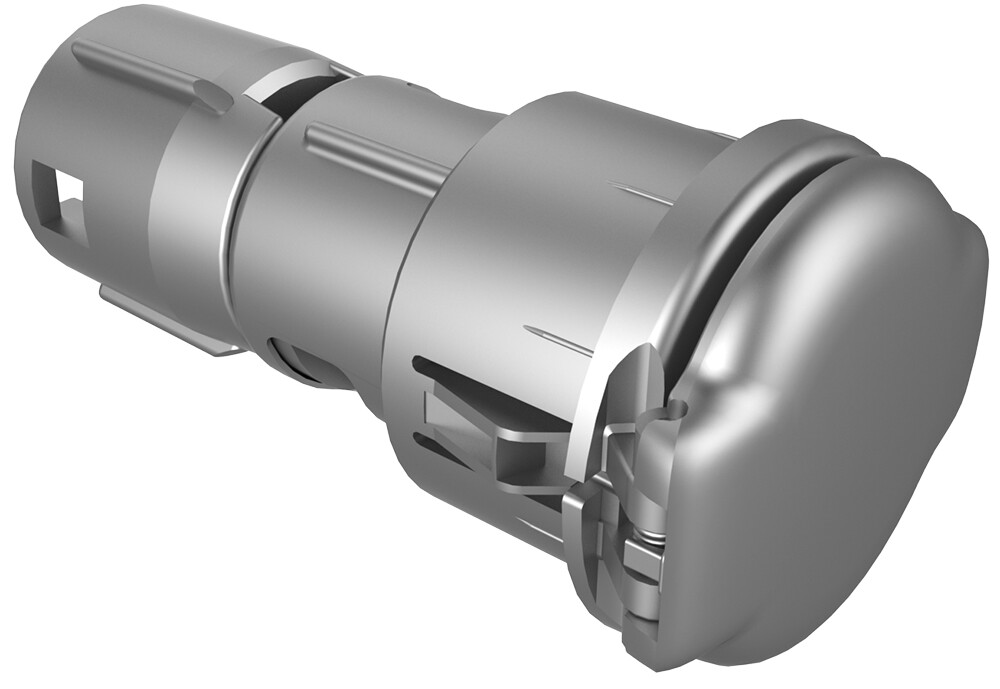

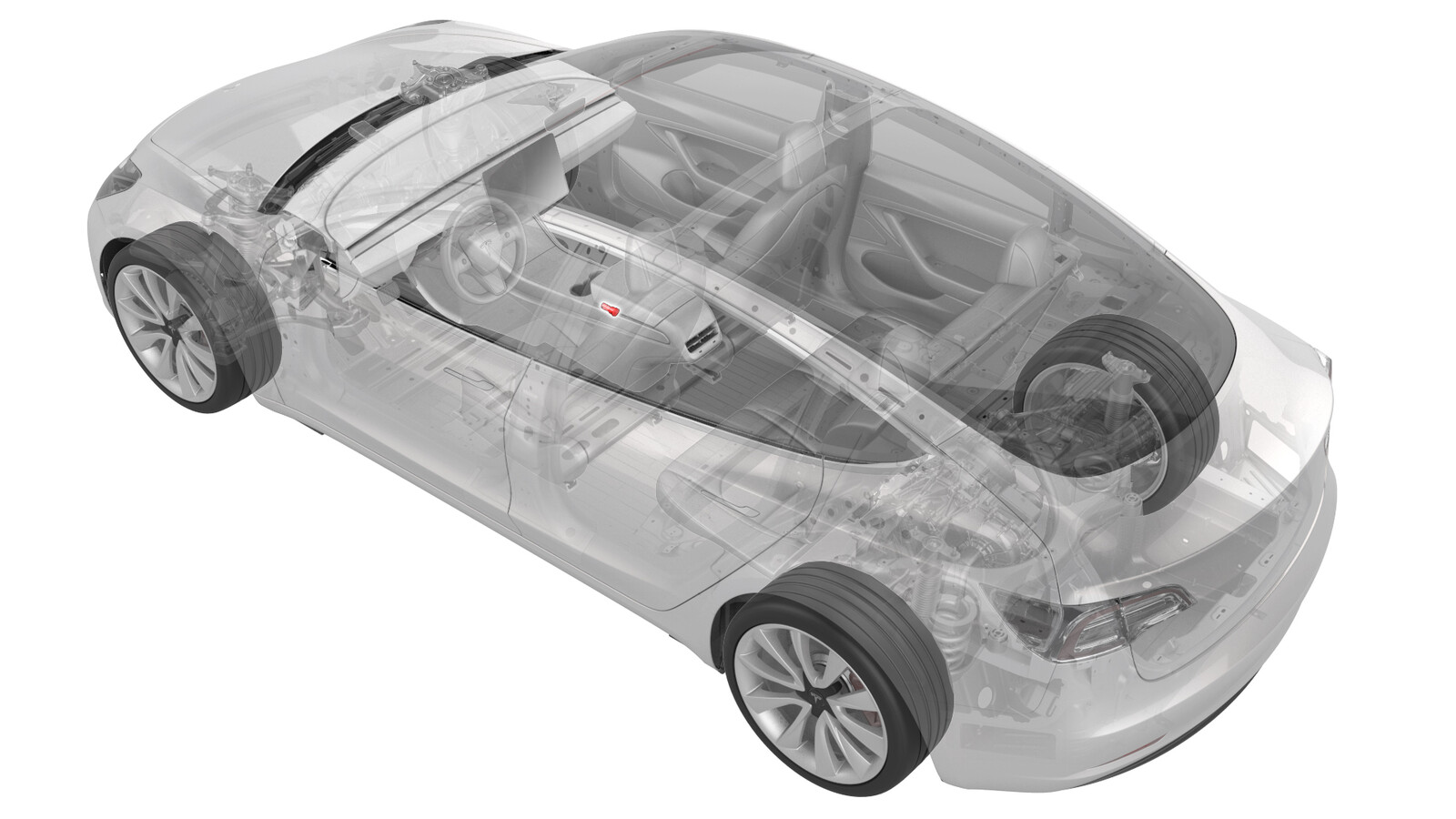

12V 电源插座 - 中控台(拆卸和更换)

校正代码 17303002 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆下中控台饰板。请参阅饰板 - 中控台 - LH(拆卸和更换)
  3. 拆下螺钉,松开将 LH 和 RH 亮条固定到中控台的锁片,然后从中控台上拆下亮条。
    1.6 Nm (1.2 lbs-ft)
  4. 打开扶手。
  5. 松开将杯托饰板固定到杯托总成的夹子 (x6),然后将饰板与中控台总成分开。
  6. 断开电气线束与安全车身控制器模块连接器之间的连接,然后从车上拆下饰板。
  7. 断开电气线束与中控台电源插座连接器之间的连接。
  8. 松开弹簧端罩上的小锁片,将电源插座滑入端罩内,以便插座侧面的开口于端罩大锁片对齐。
  9. 松开端罩锁片,将电源插座和端罩一起移出杯托总成。
  10. 将电源插座与端盖分离。

安装

安装程序与拆卸程序相反。
