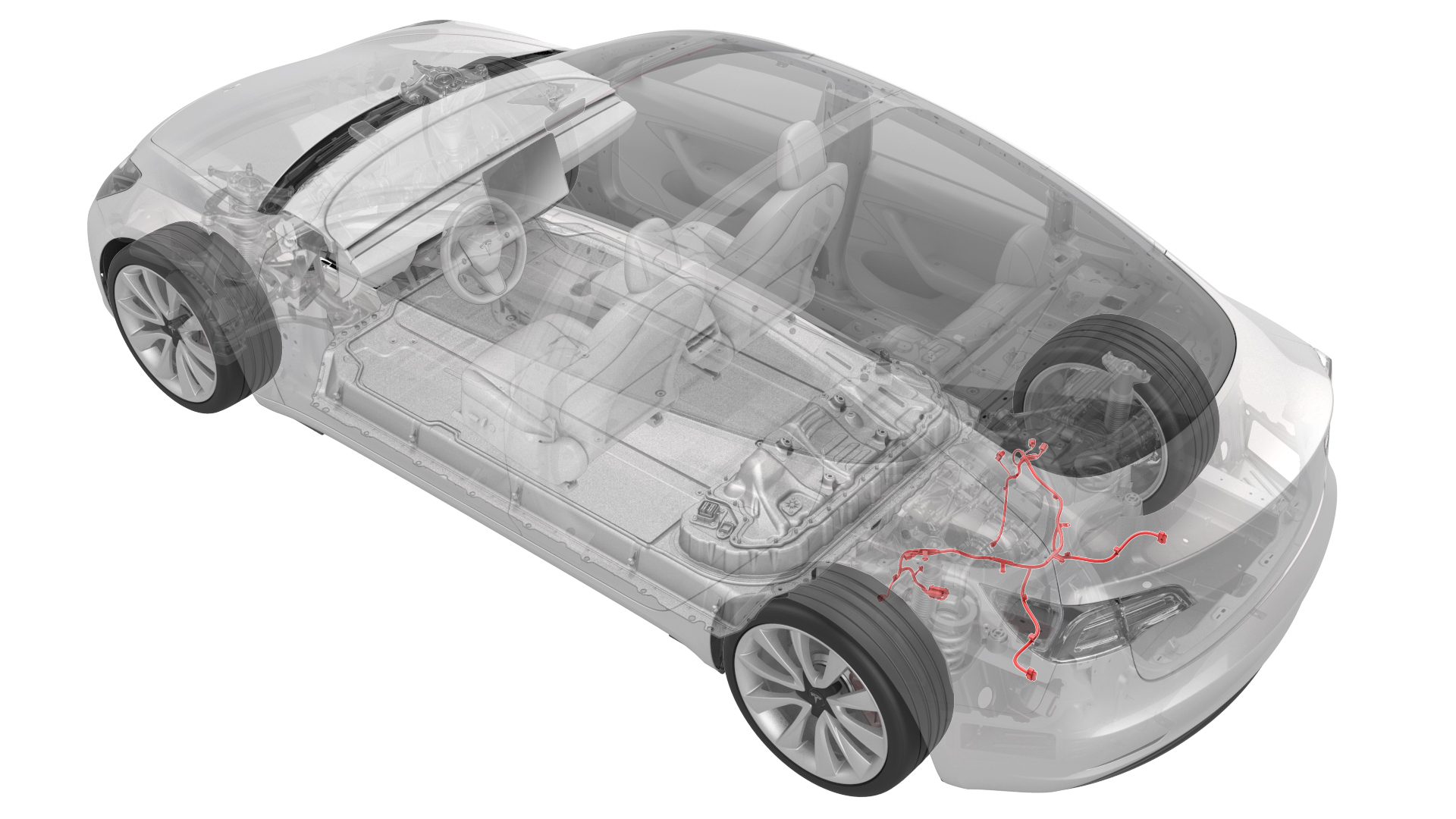

线束 - 副车架 - 后(拆卸和更换)

校正代码 17102002 0.84 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 举升并支撑车辆
    Informational PurposesAn informational icon, calling your attention
    确保车辆在升离地面前未处于充电状态
  2. 降下左前车窗
  3. 打开所有四个车门
    Informational PurposesAn informational icon, calling your attention
    如果车辆正在断电,请锁闭后车门以防意外关闭

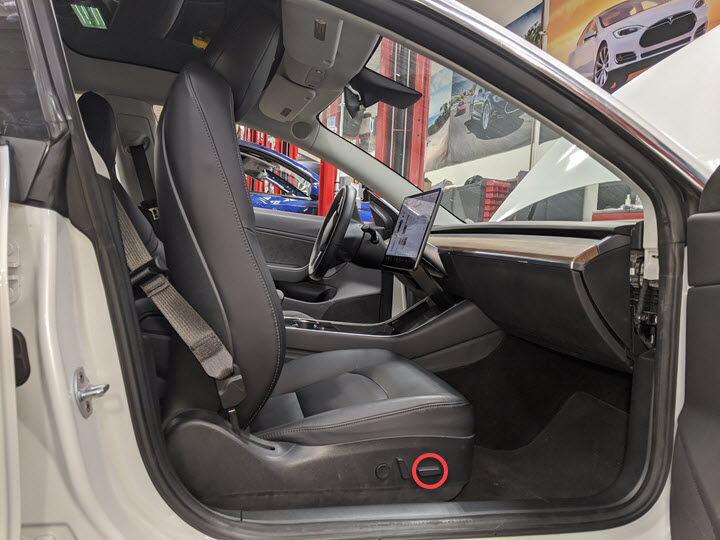

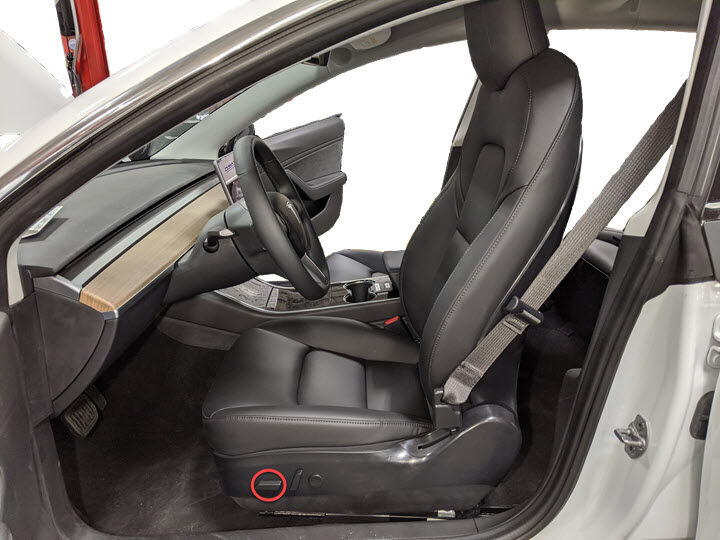

  4. 将左前座椅向前移动
  5. 将右前座椅向前移动

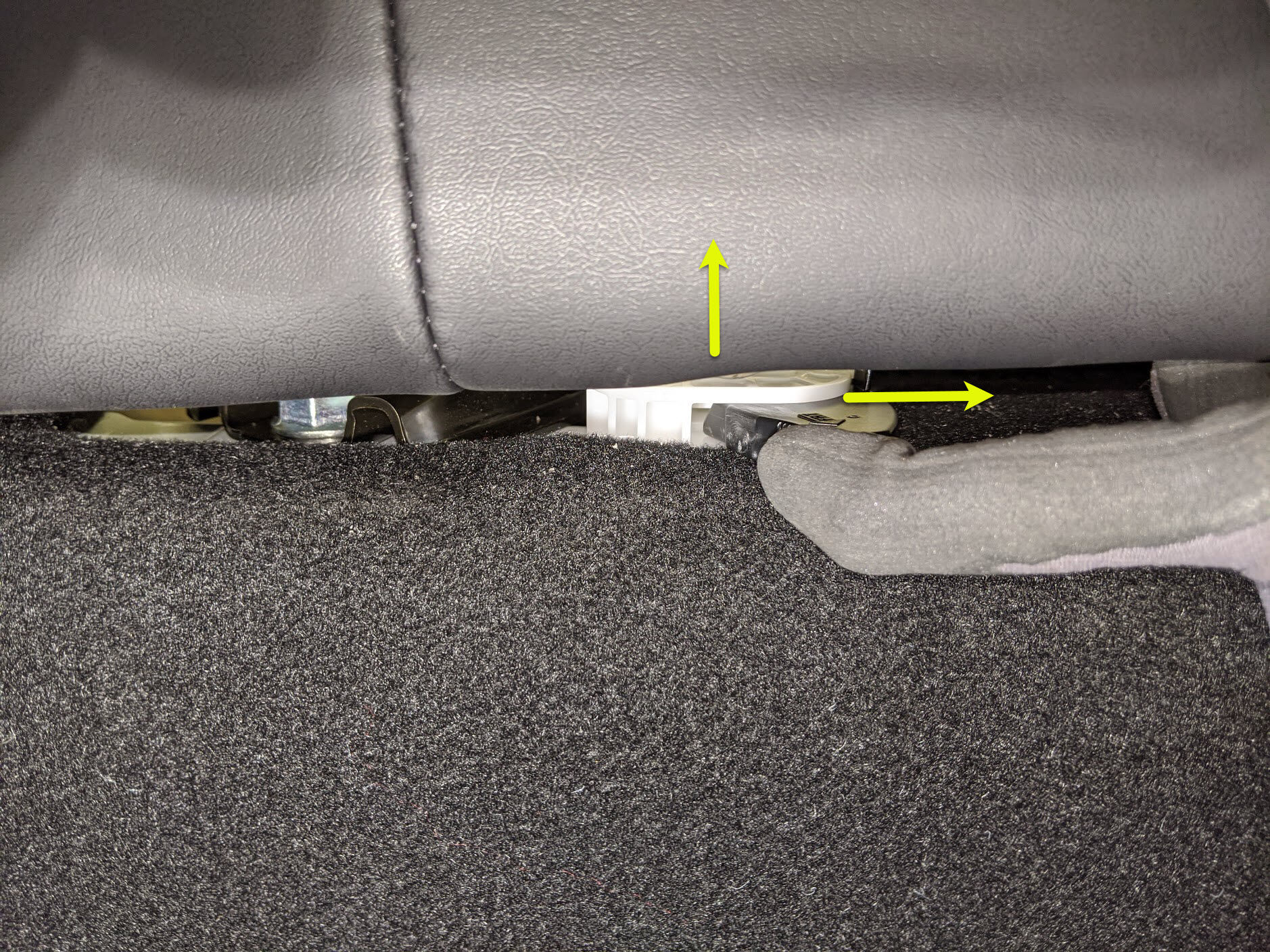

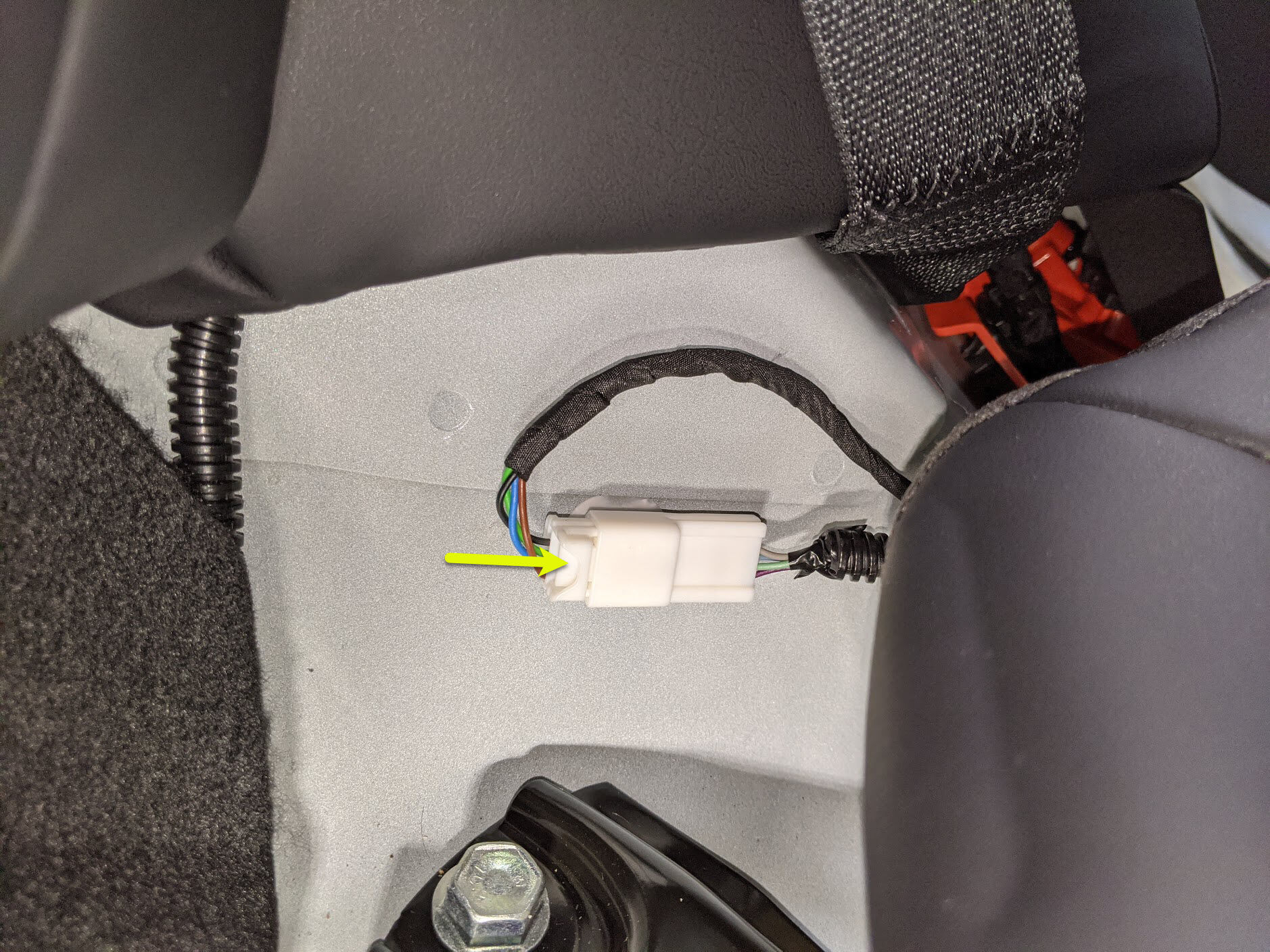

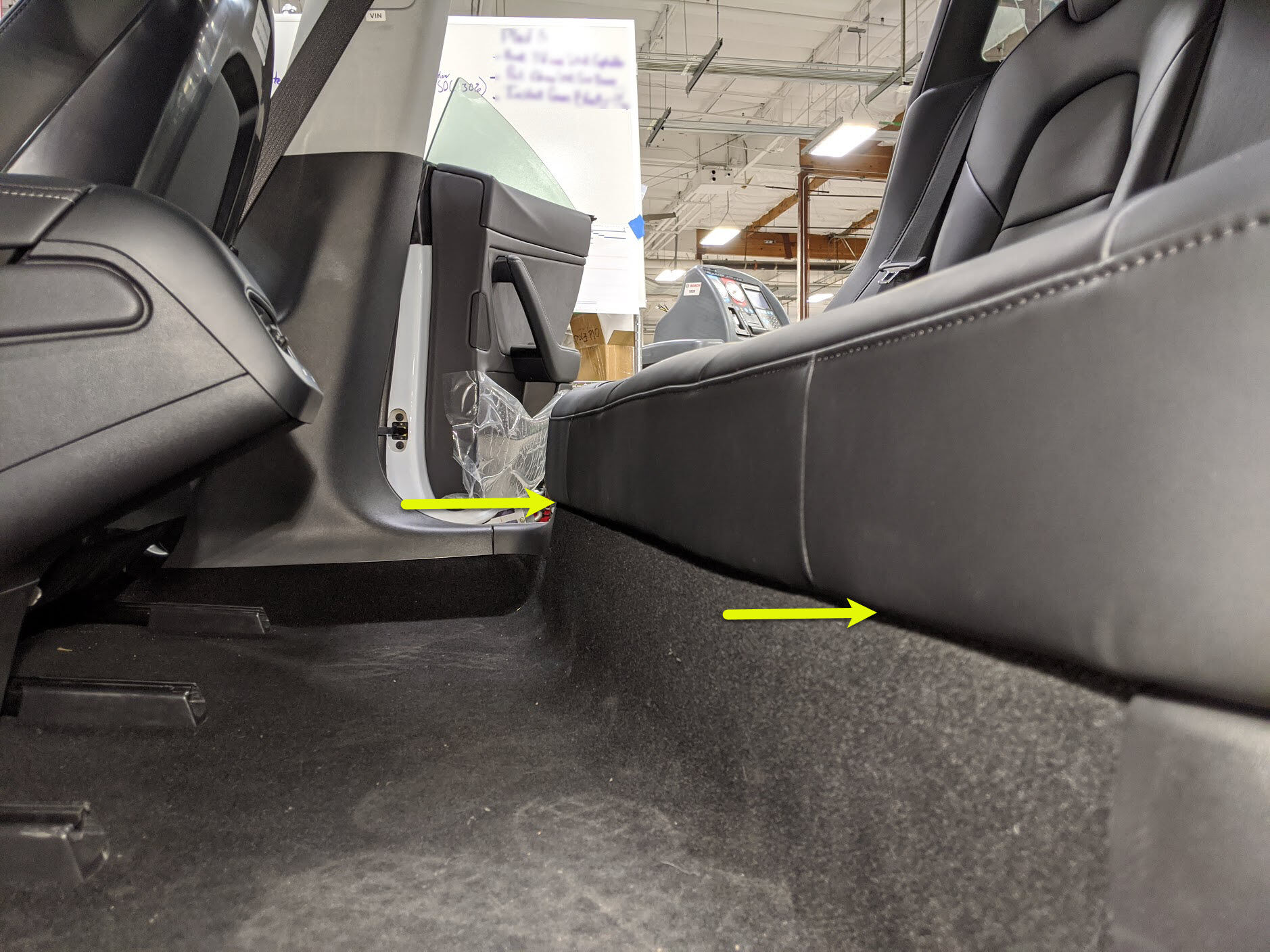

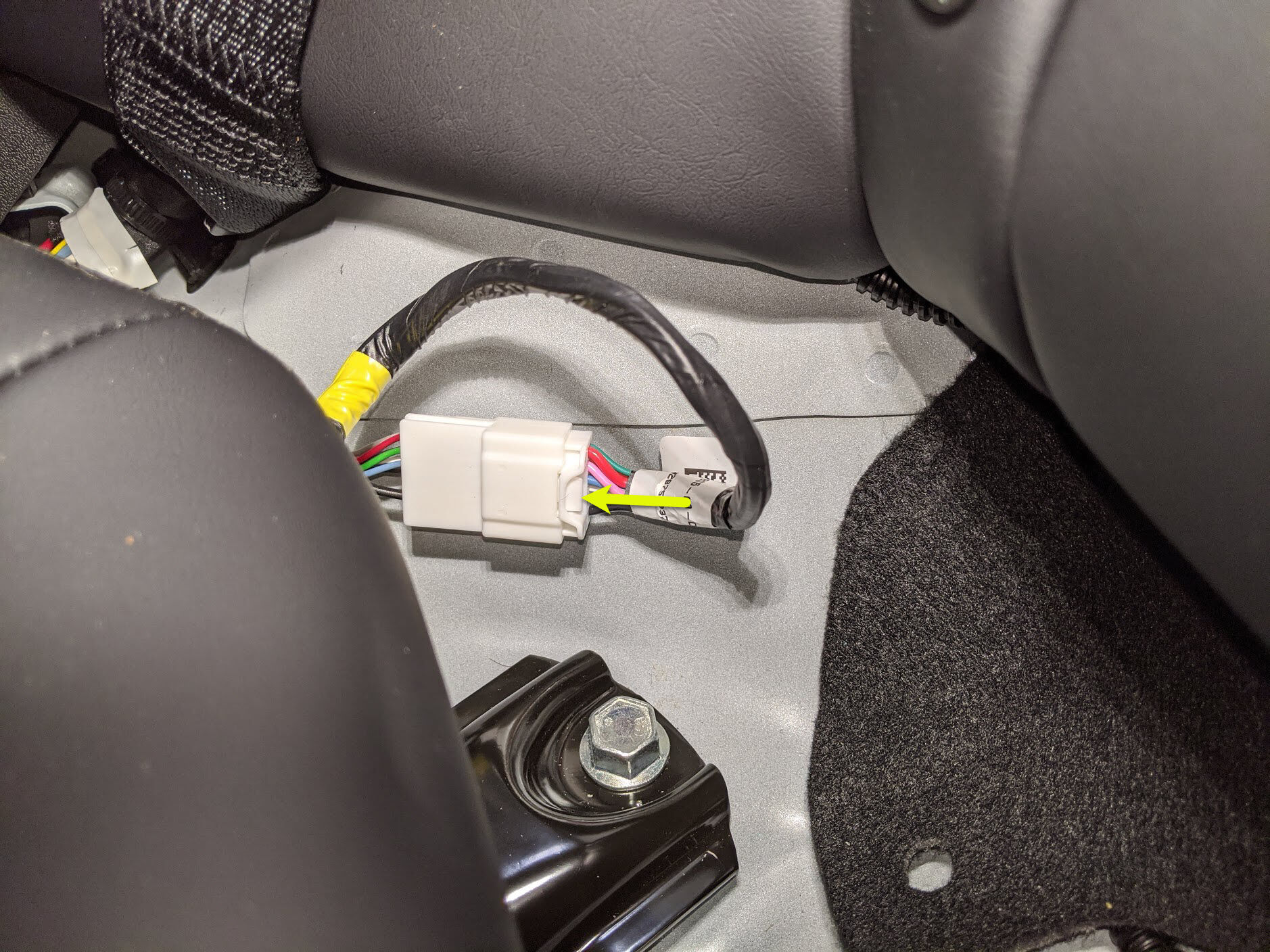

  6. 拆卸第二排座椅座垫并断开线束
    Informational PurposesAn informational icon, calling your attention
    2 个锁片,2 个连接器;朝车辆左侧按压锁片两侧,以释放座垫前边缘
  7. 打开前备箱盖

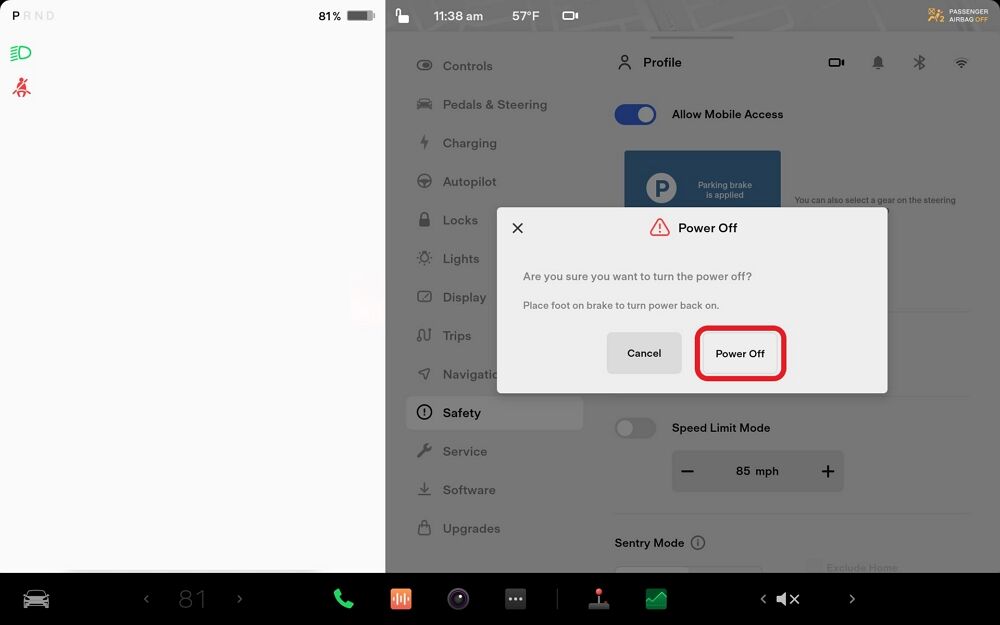

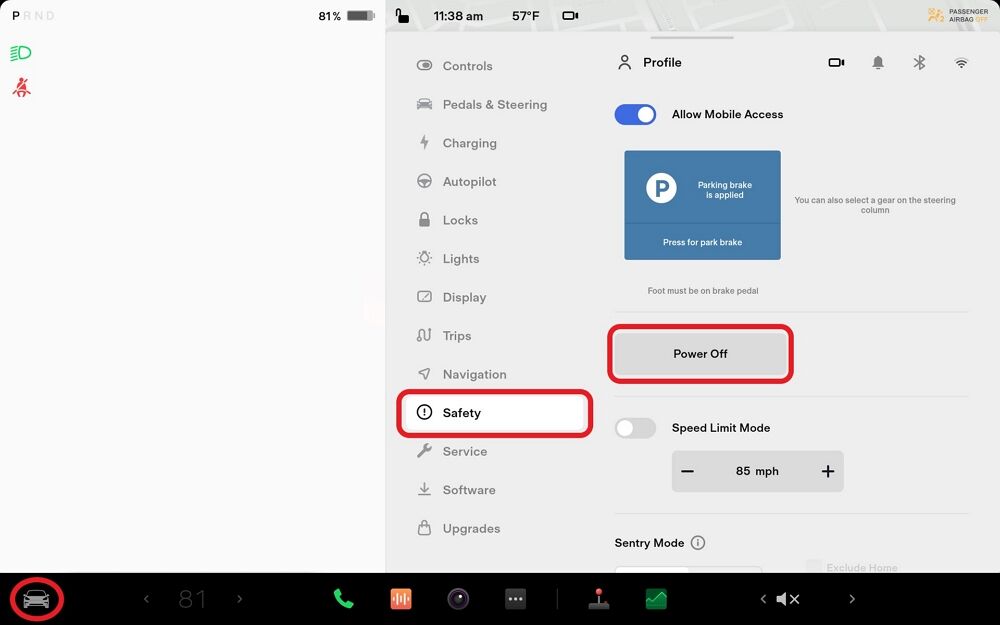

  8. 在中央显示器上关闭车辆电源
    Informational PurposesAn informational icon, calling your attention
    通过“控制 > 安全&保障 > 车辆电源 > 关闭电源”,在警告对话框中确认关闭电源

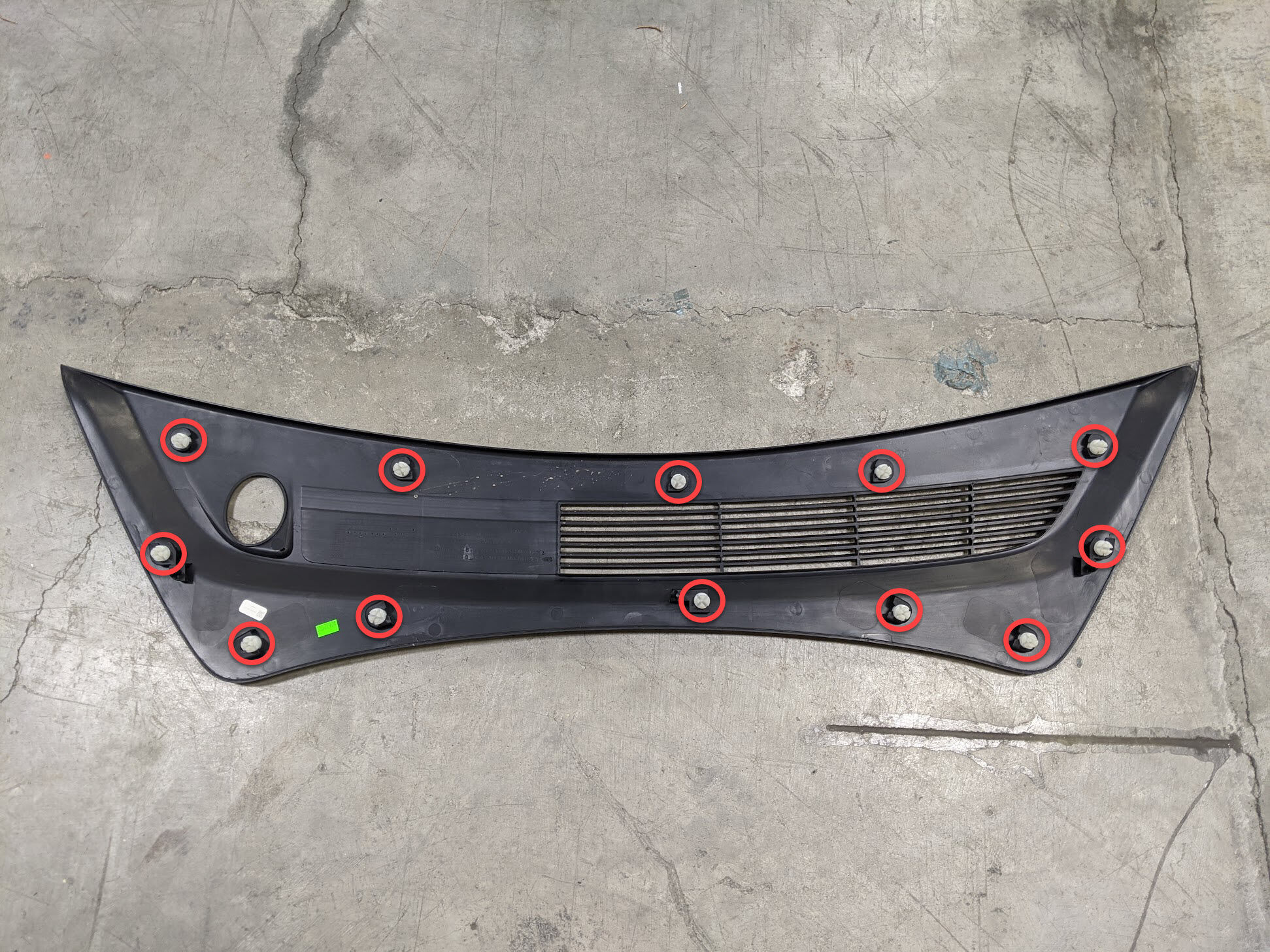

  9. 拆卸后挡板
    Informational PurposesAn informational icon, calling your attention
    12 个卡子,只能将后挡板可见面朝上存放

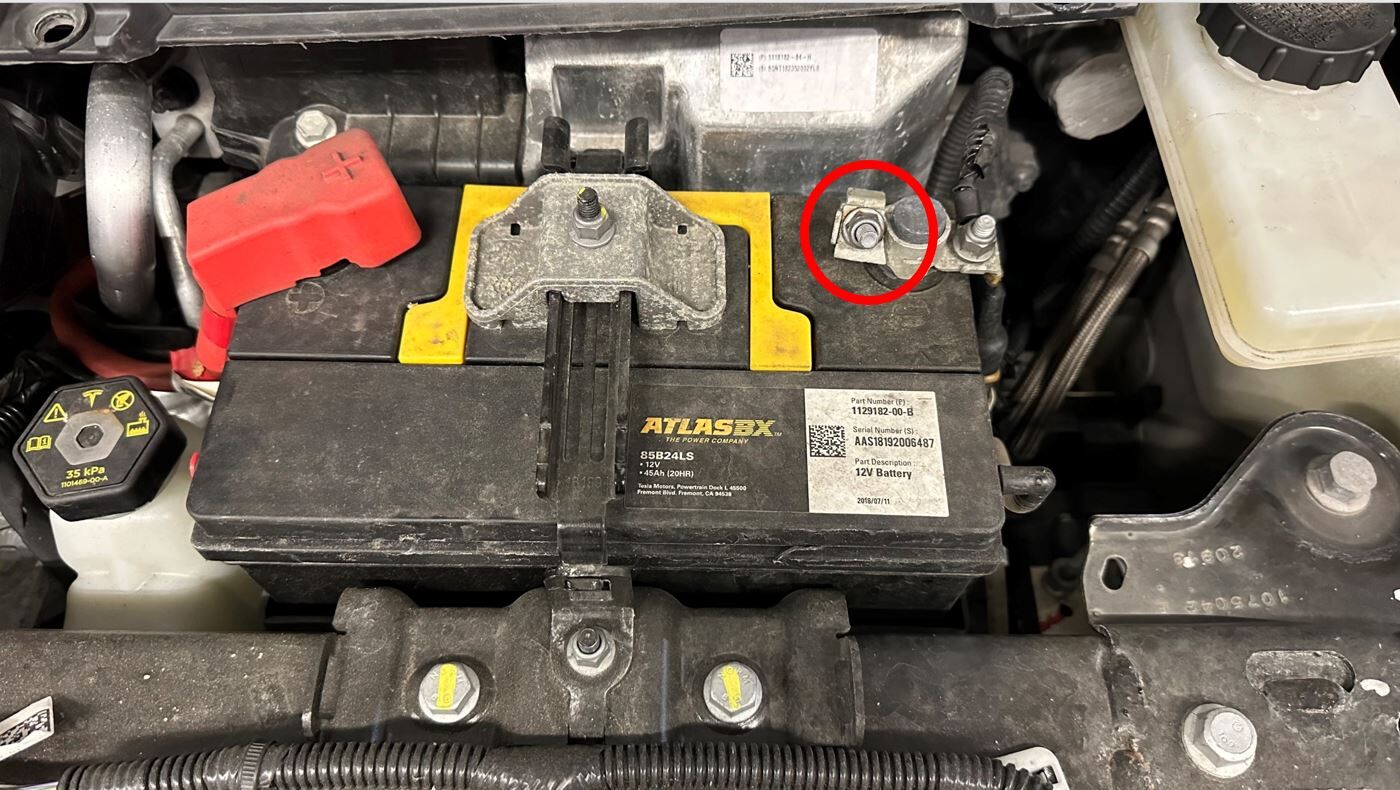

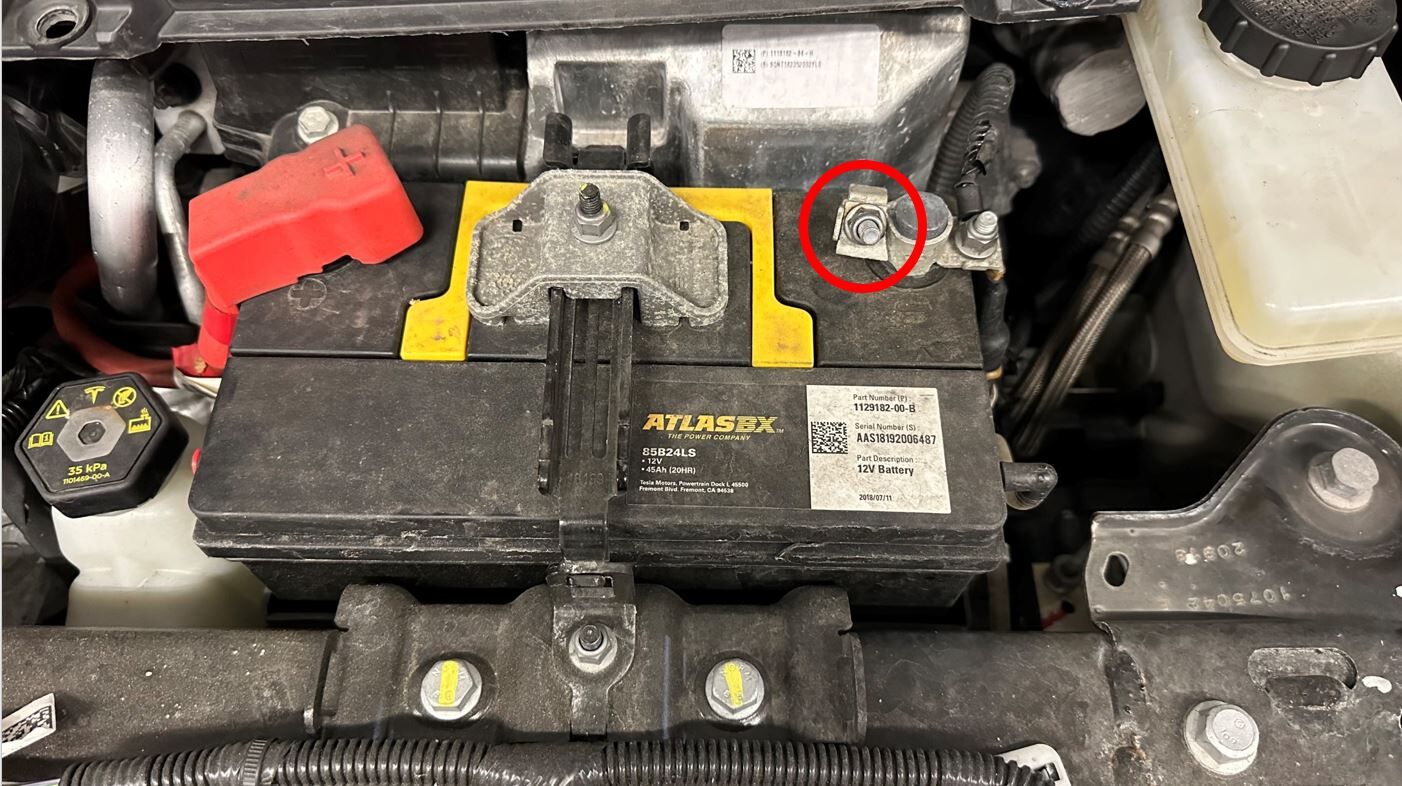

  10. 断开 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm;确保车辆处于驻车挡,温度控制系统关闭,断开 12V 电池之前车辆未充电

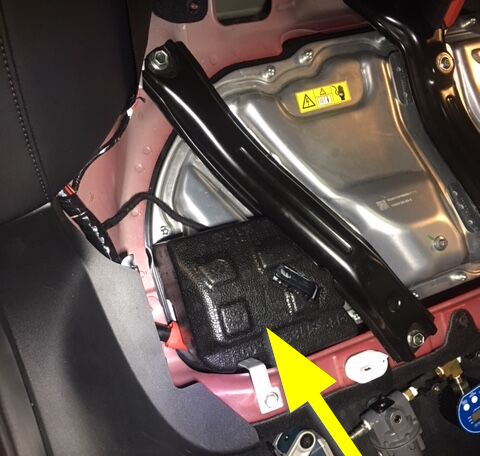

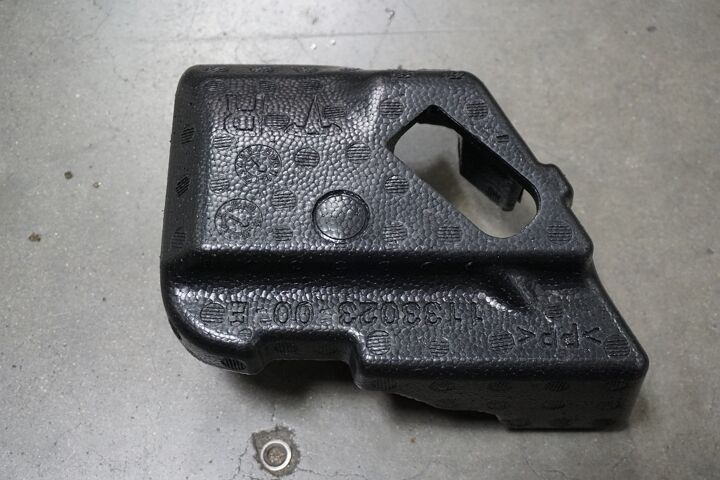

  11. 拆卸高压电池仓 12V 盖。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子

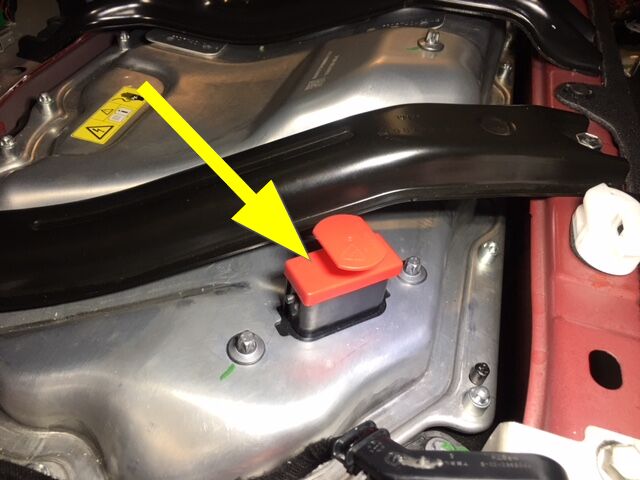

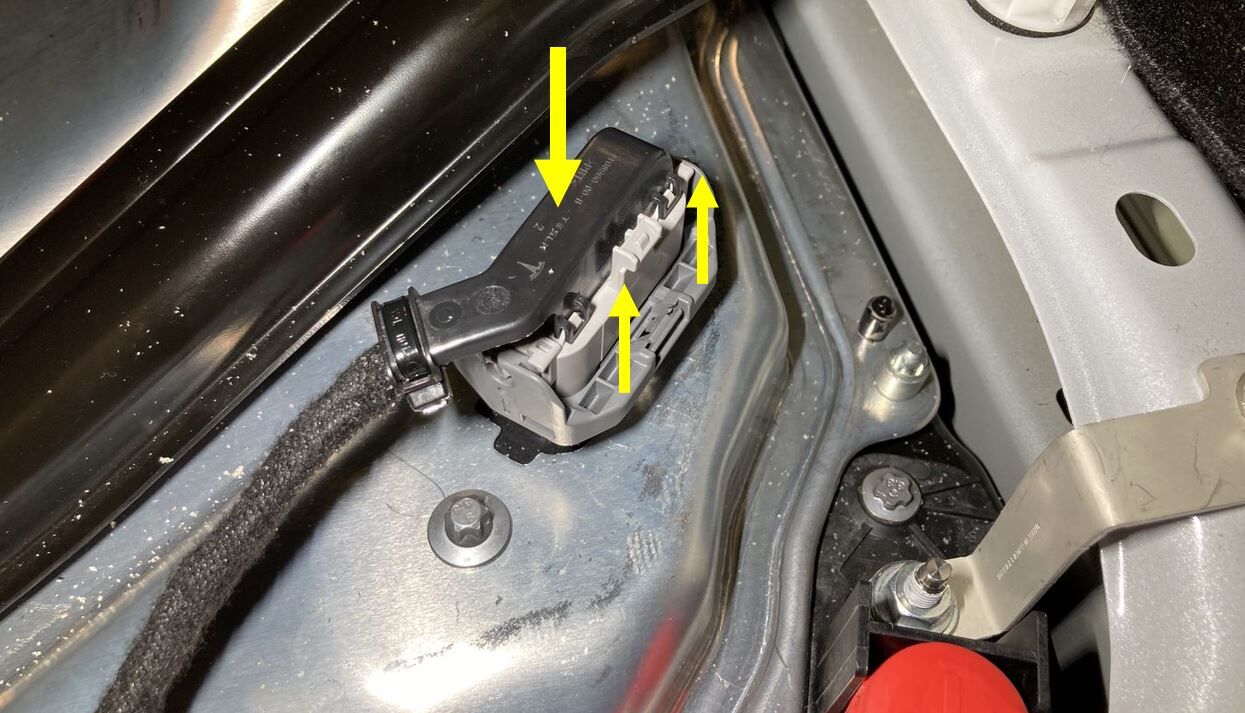

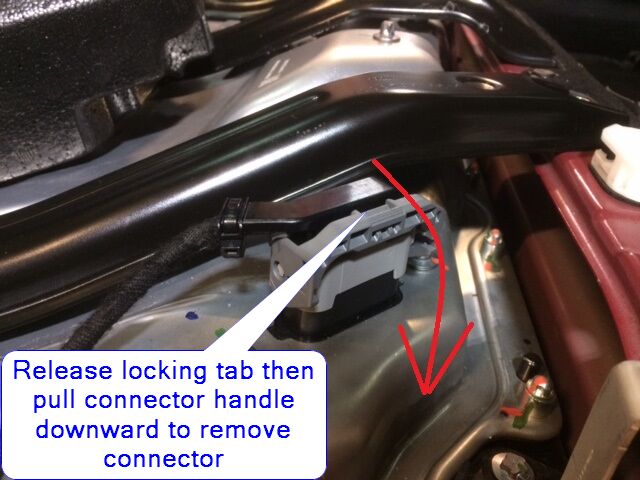

  12. 断开高压控制器逻辑连接器,然后安装逻辑盖
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;松开锁片,然后向下推动把手以松开连接器
  13. 取出口袋中的所有物品并确保未佩戴金属饰品

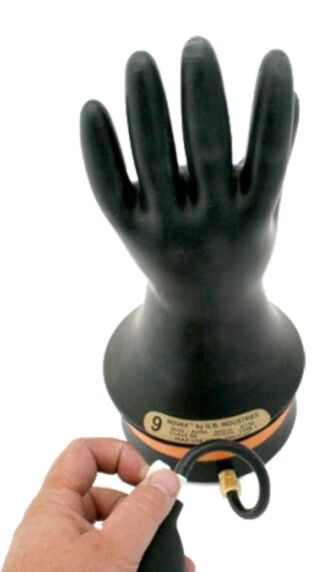

  14. 检查高压绝缘手套
    Informational PurposesAn informational icon, calling your attention
    每次使用前检查手套是否损坏;请参阅服务文档 TN-15-92-003 R5,了解有关检查高压手套的信息:https://service.tesla.com/docs/ServiceBulletins/External/TN/TN-15-92-003_High_Voltage_Awareness_Care_Points_R5.pdf

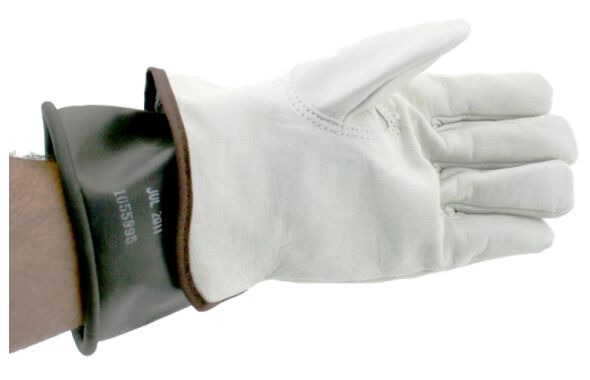

  15. 佩戴高压绝缘手套和皮革手套
    Informational PurposesAn informational icon, calling your attention
    使用 Hioki 测试仪时,请务必佩戴电工保护手套

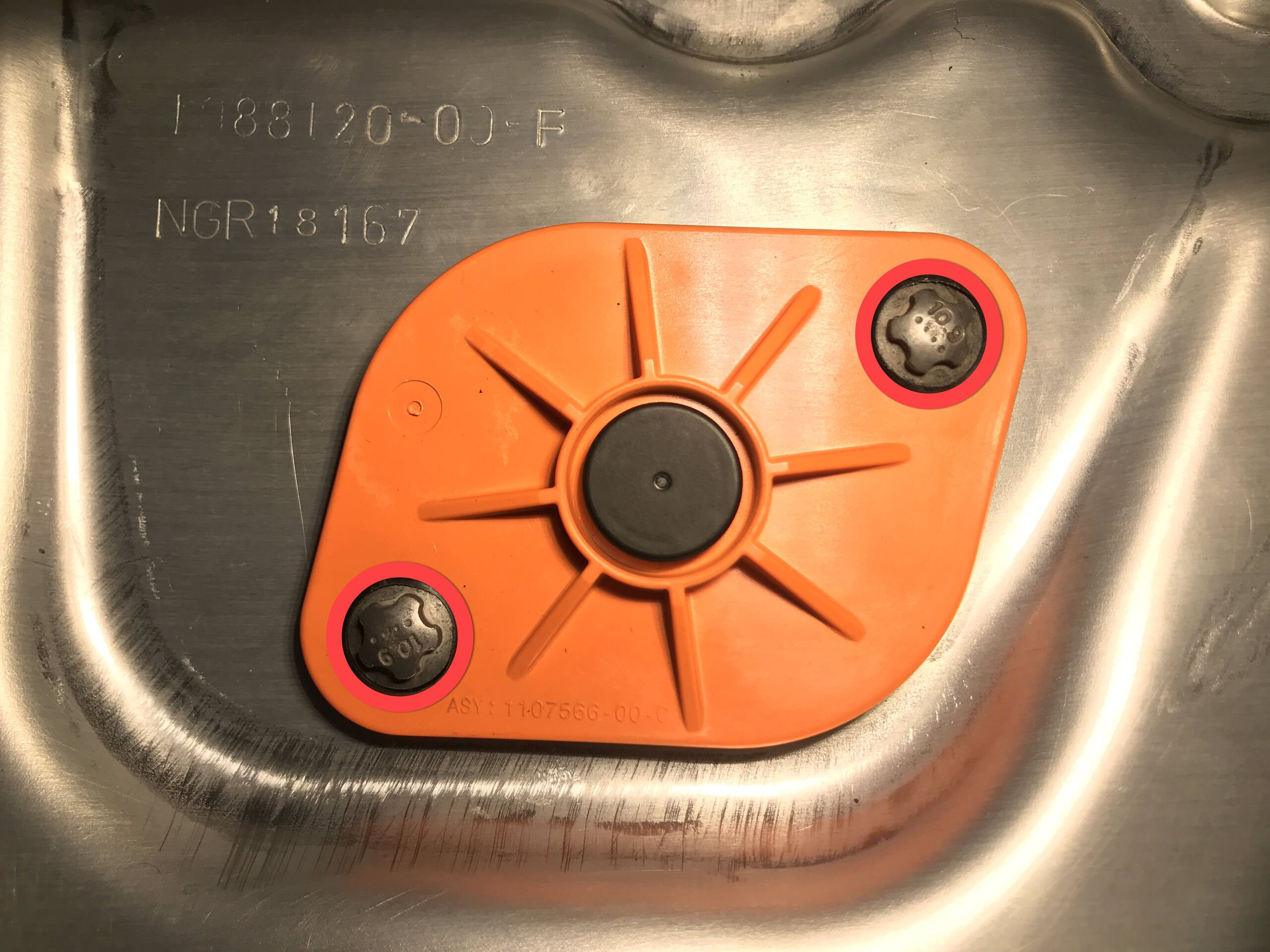

  16. 拆卸将高压电池仓探针盖固定到高压电池仓盖板的螺栓。
    Informational PurposesAn informational icon, calling your attention
    2 个五角螺栓,E10,6 Nm;拆下后弃用

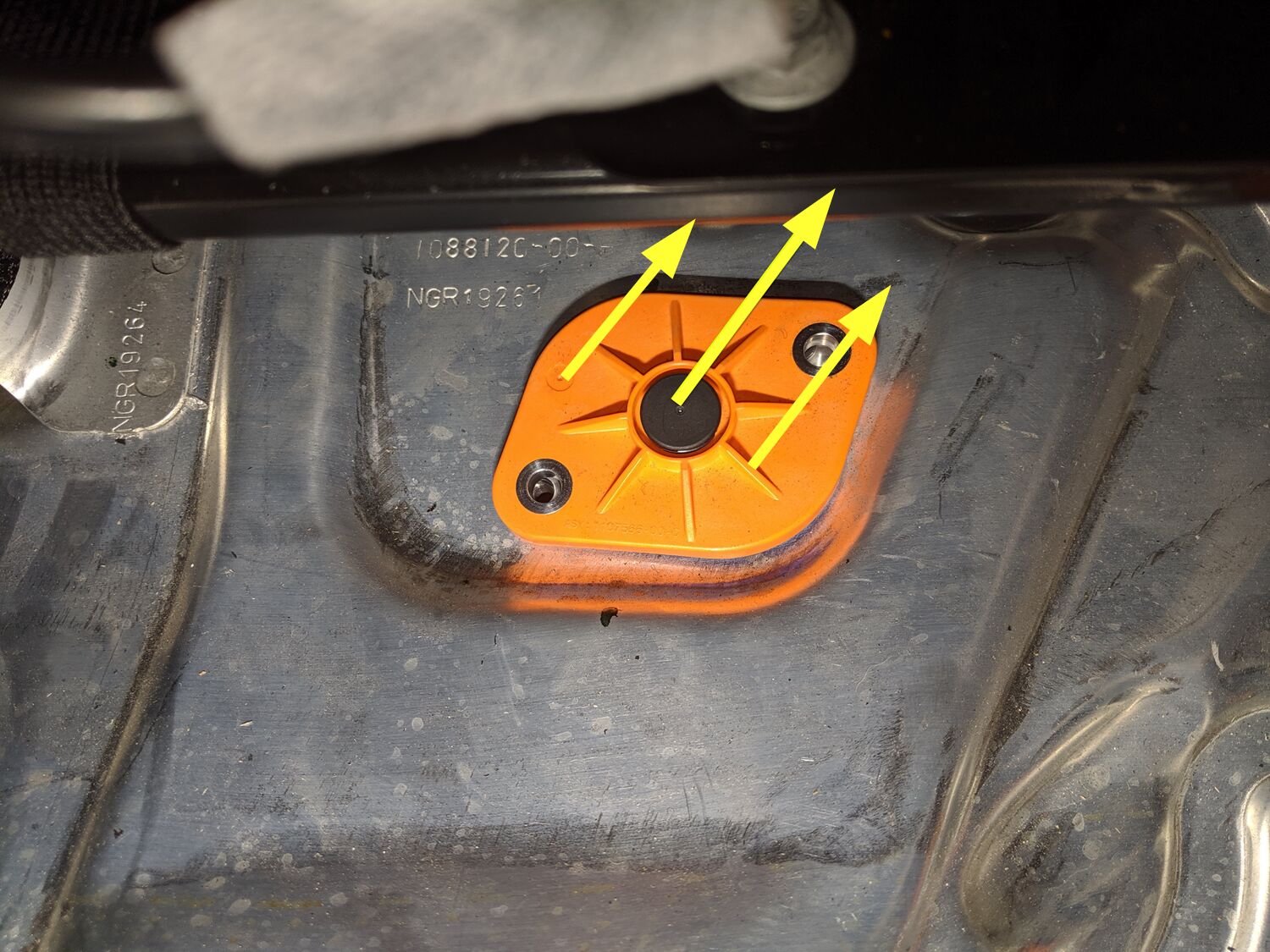

  17. 将高压电池仓探针盖从高压电池仓盖板上拆下。

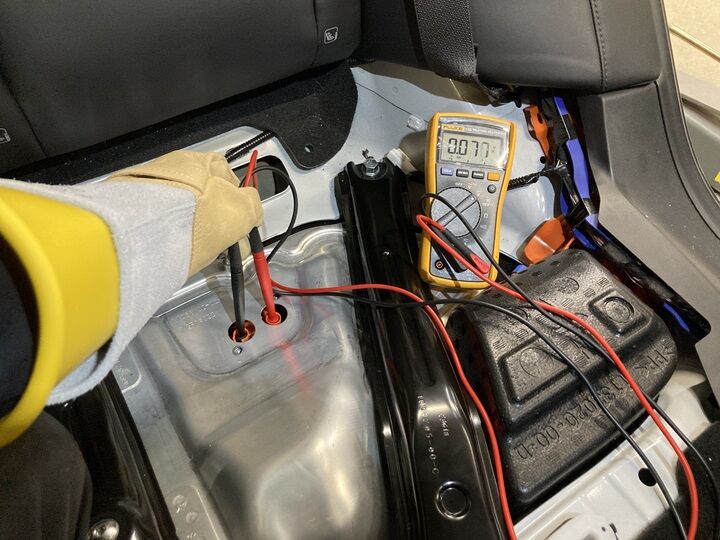

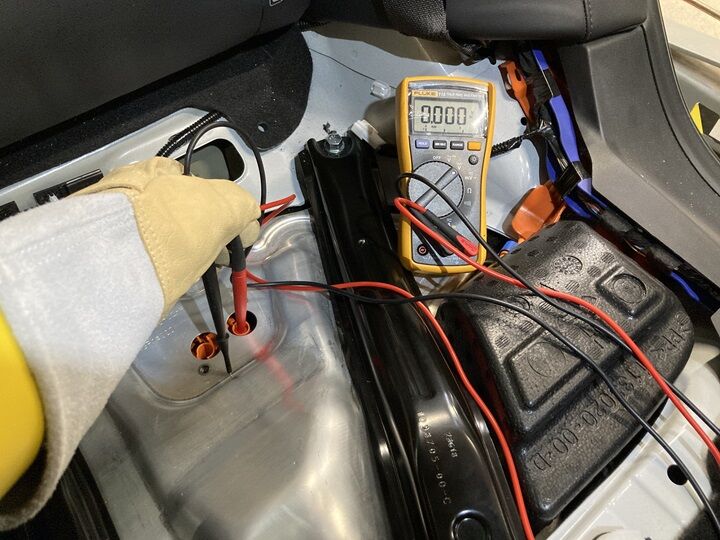

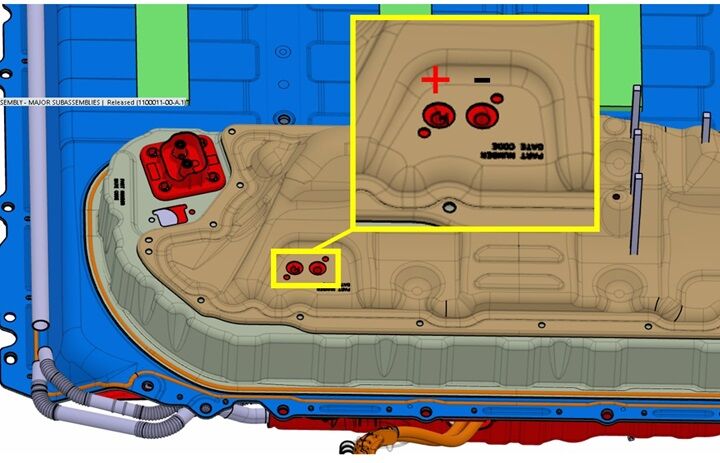

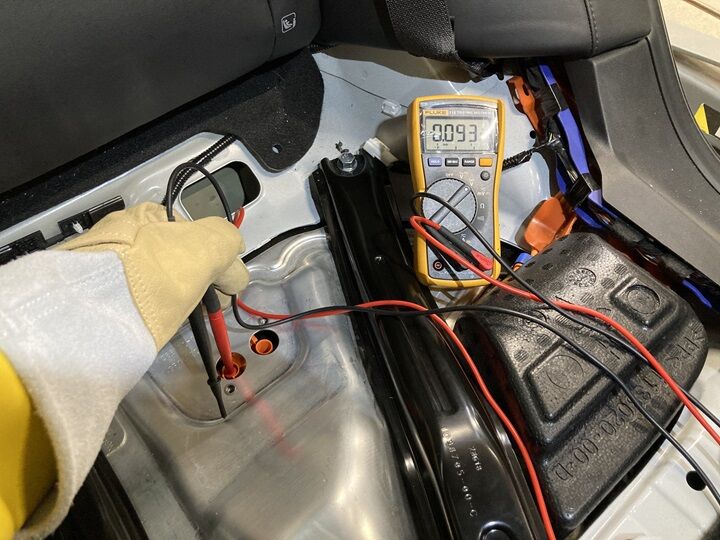

  18. 确认无高电压
    Informational PurposesAn informational icon, calling your attention
    操作高压组件时,务必佩戴个人防护装备(高压手套、护目镜),测量 B+ 至接地、B- 至接地、B+ 至 B- 的电压;如果电压大于 10V,则说明电池组触点开关未断开或熔焊;停止工作并联系维修工程部

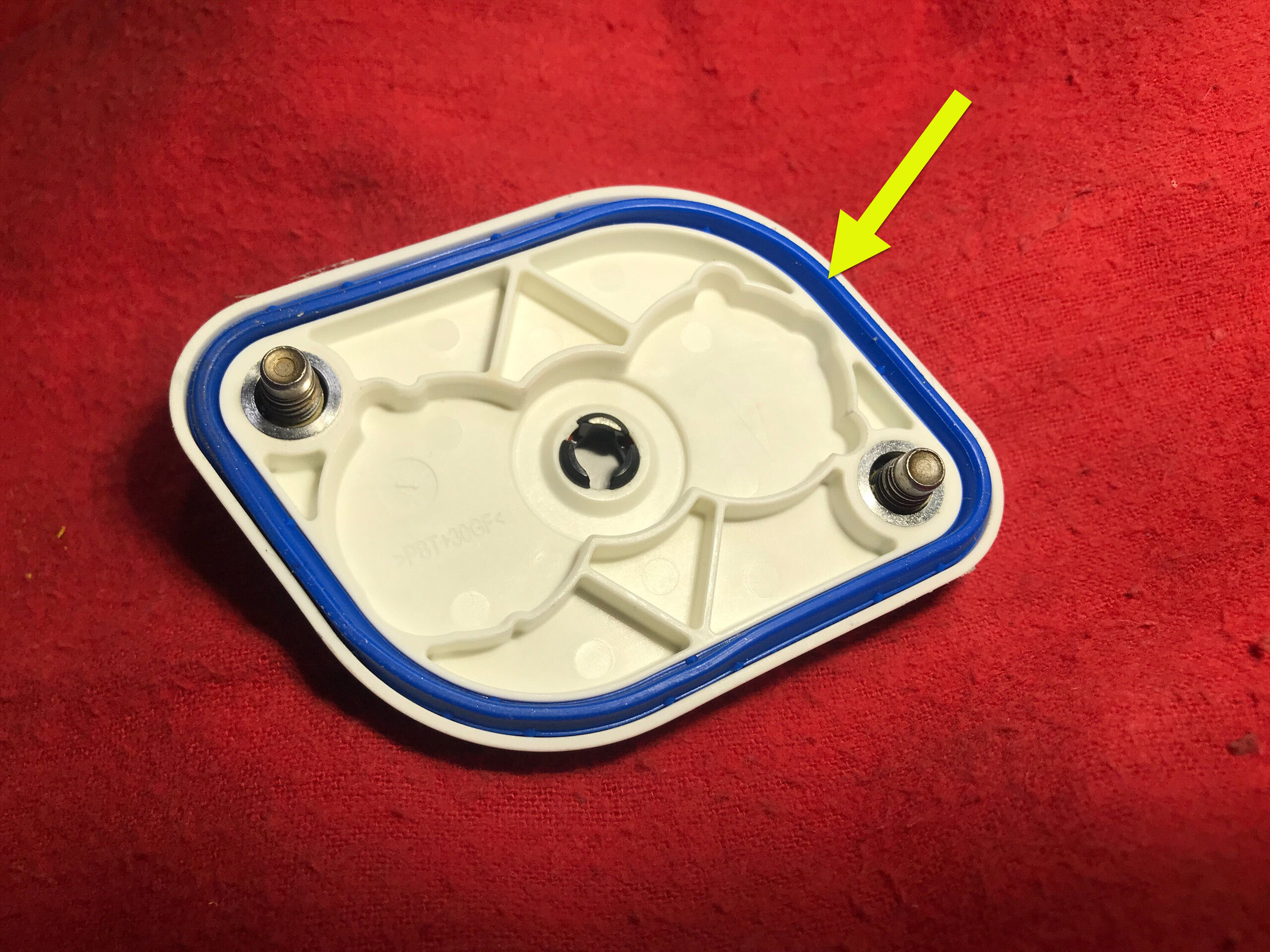

  19. 检查高压电池仓探针盖垫片,然后将其放置在高压电池仓盖板上
    Informational PurposesAn informational icon, calling your attention
    确认未出现明显的损坏,可以重复使用密封件
  20. 安装将高压电池仓探针盖固定到高压电池仓盖板的螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个五角螺栓,E10,6 Nm;安装新紧固件
  21. 完全升起车辆,然后将举升机降低至锁止位
    Informational PurposesAn informational icon, calling your attention
    将车辆置于适宜的作业高度;务必在听到两侧清晰的锁止声后再降下,否则车辆可能会发生侧倾;确认车门周围没有物体

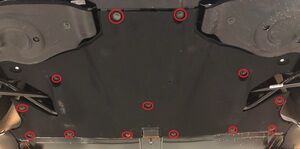

  22. 拆卸中间流线型护板
    Informational PurposesAn informational icon, calling your attention
    13 个螺栓,10 毫米,5 Nm

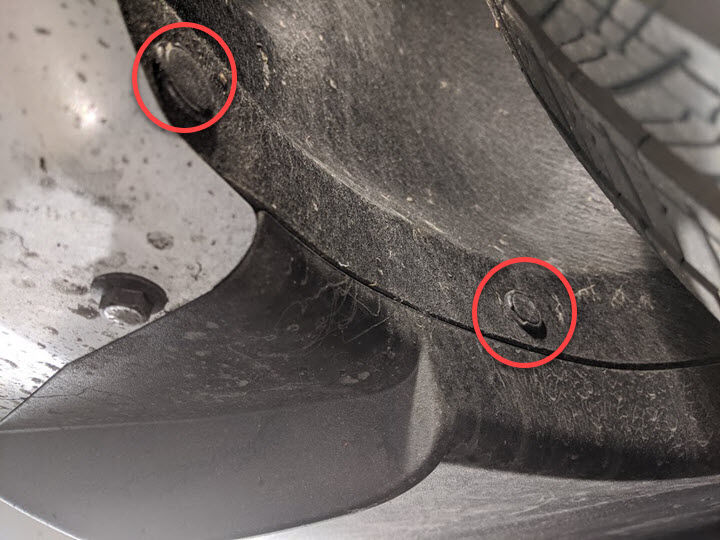

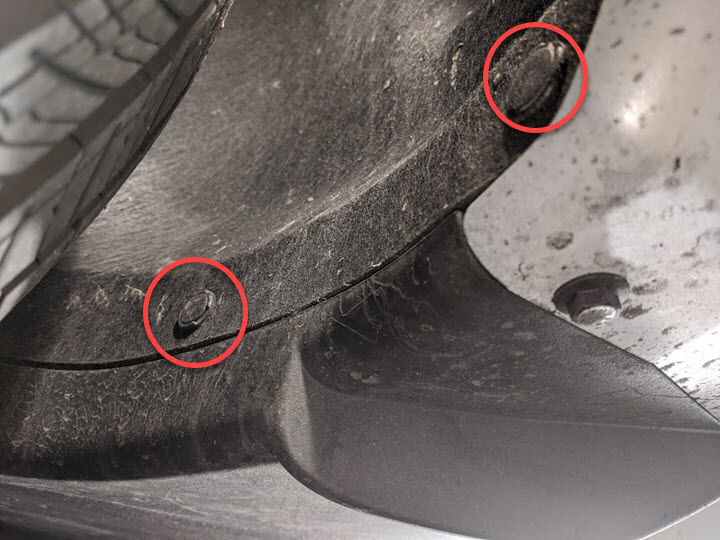

  23. 拆卸将后扩散器固定到车身的螺栓
    Informational PurposesAn informational icon, calling your attention
    6 个螺栓,10 毫米,4 Nm,2 个紧固件盖板

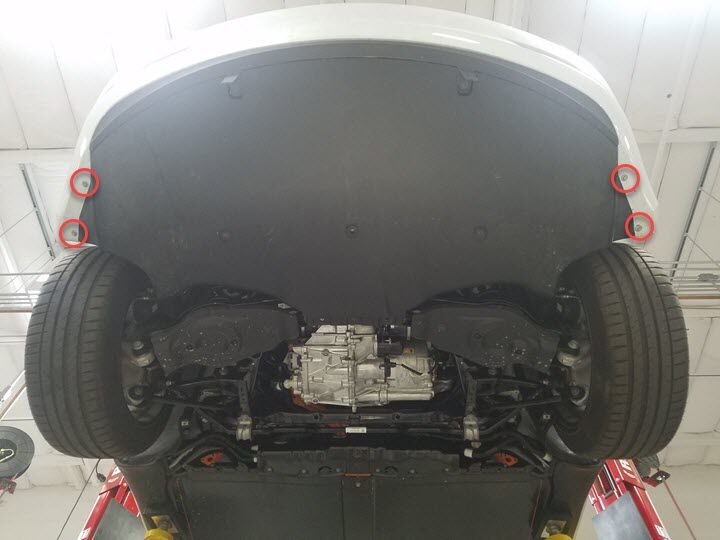

  24. 拆卸将后扩散器固定到后饰板总成的外侧螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,10 毫米,3 Nm

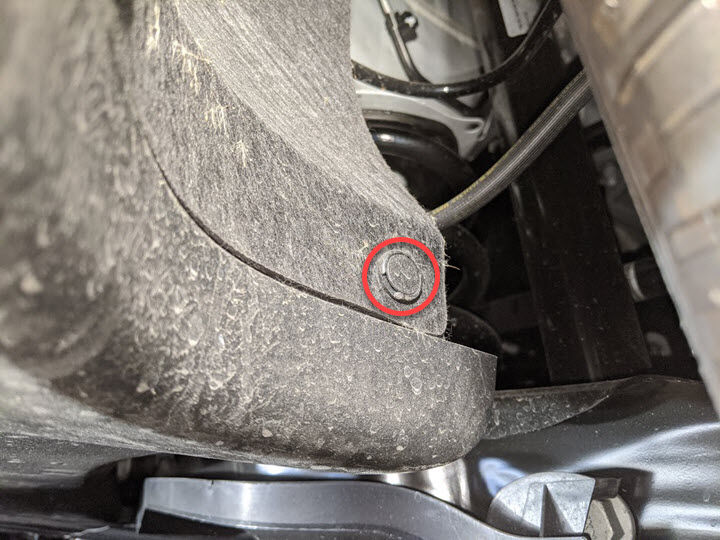

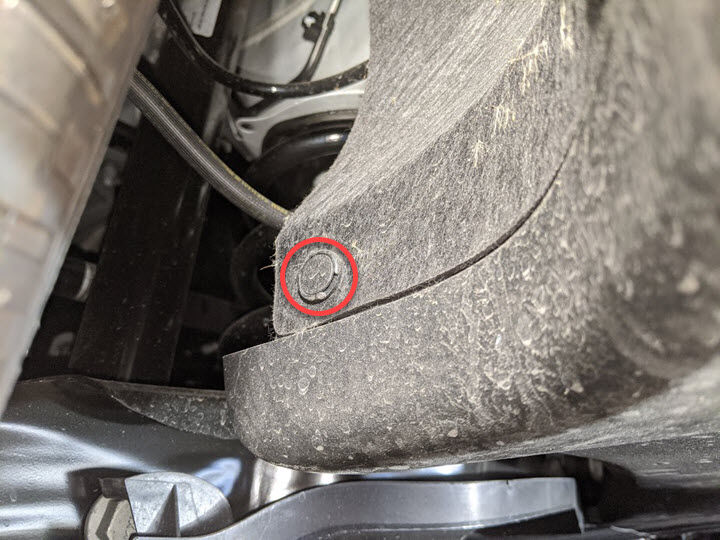

  25. 拆卸固定左后轮拱内衬的下部卡子
    Informational PurposesAn informational icon, calling your attention
    3 个推拉式卡子
  26. 拆卸固定右后轮拱内衬的下部卡子
    Informational PurposesAn informational icon, calling your attention
    3 个推拉式卡子

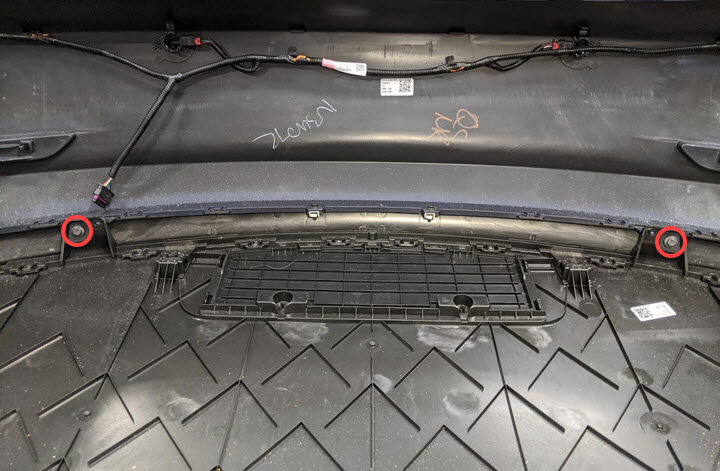

  27. 拆卸将后下方饰板固定到后饰板扩散器的螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,10 毫米,3 Nm

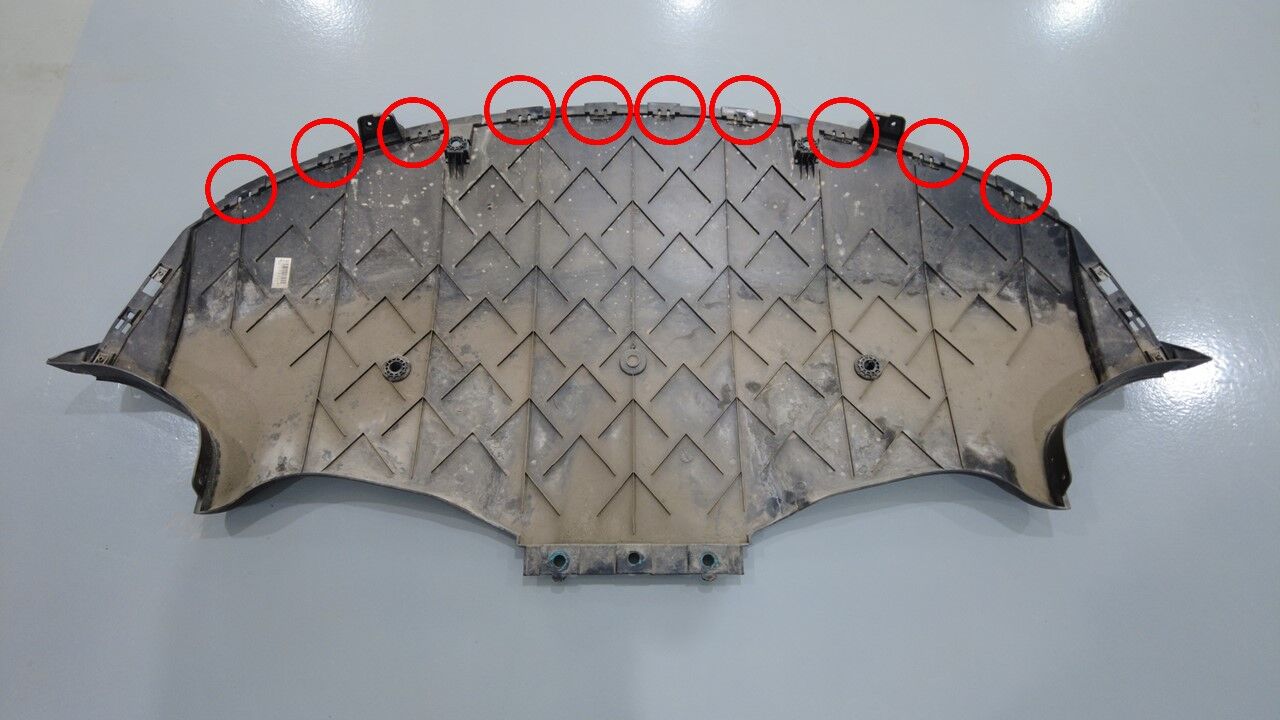

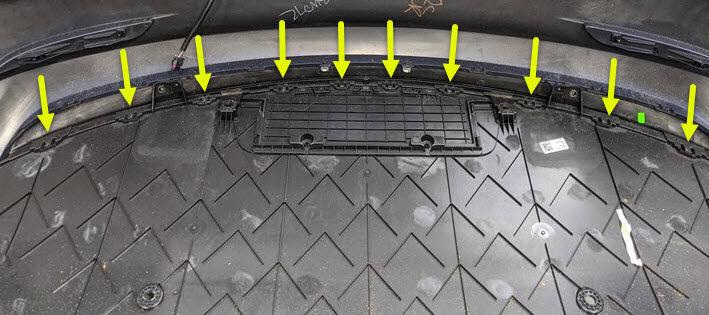

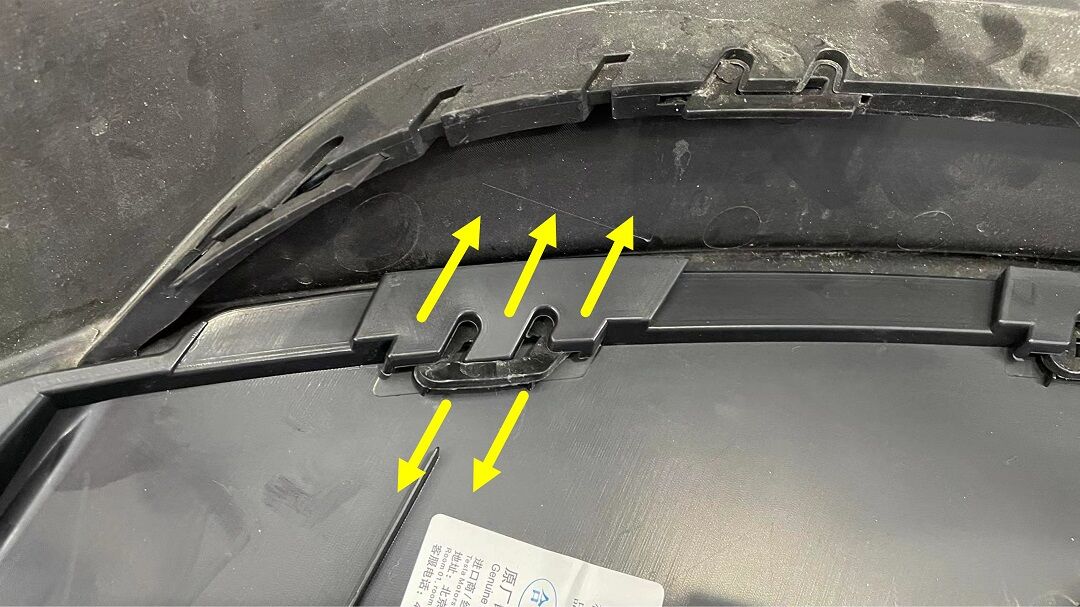

  28. 松开将后扩散器固定到后饰板的锁片,然后从车辆上拆下
    Informational PurposesAn informational icon, calling your attention
    10 个锁片;从一侧开始依次松开这些锁片

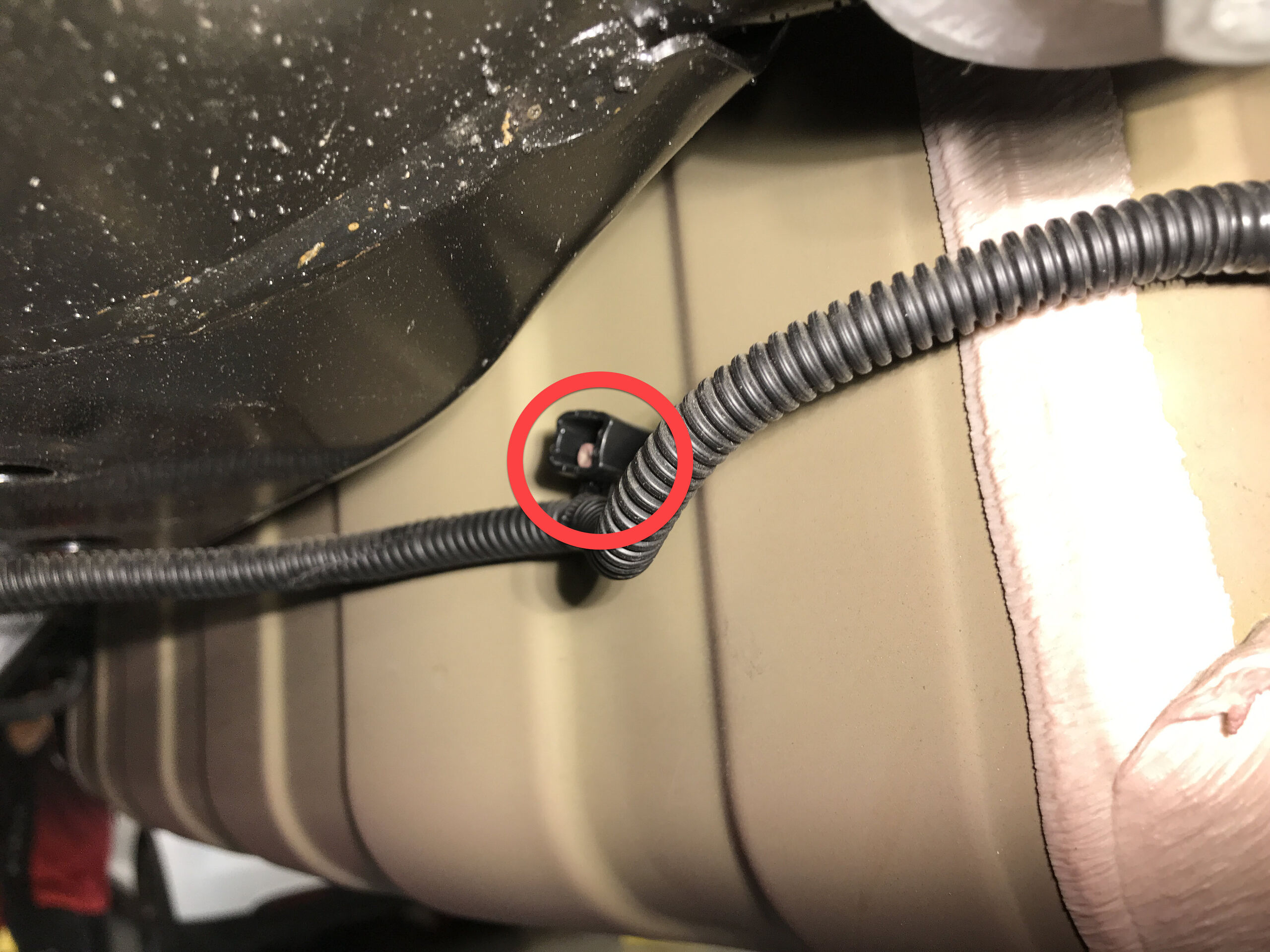

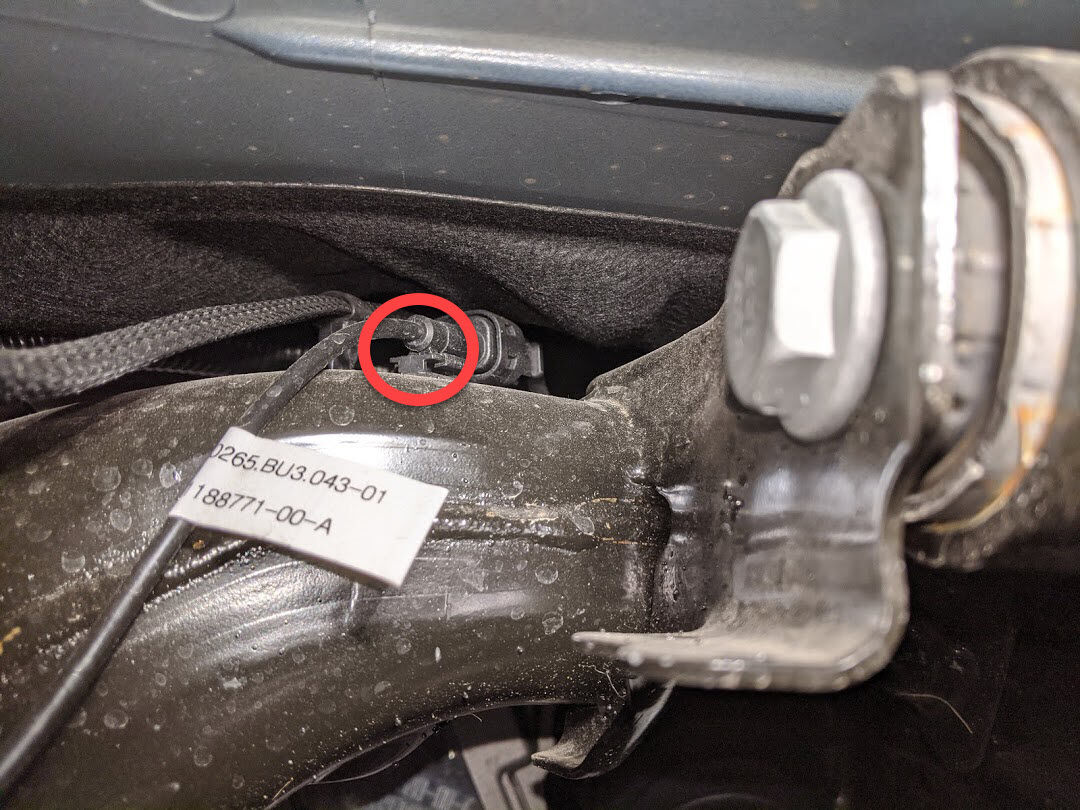

  29. 从副车架上拆下左后轮毂转速传感器线束连接器夹
    Informational PurposesAn informational icon, calling your attention
    1 个夹子
  30. 断开左后轮毂转速线束
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;松开锁片,使用机械手固定住副车架线束侧的连接器端部

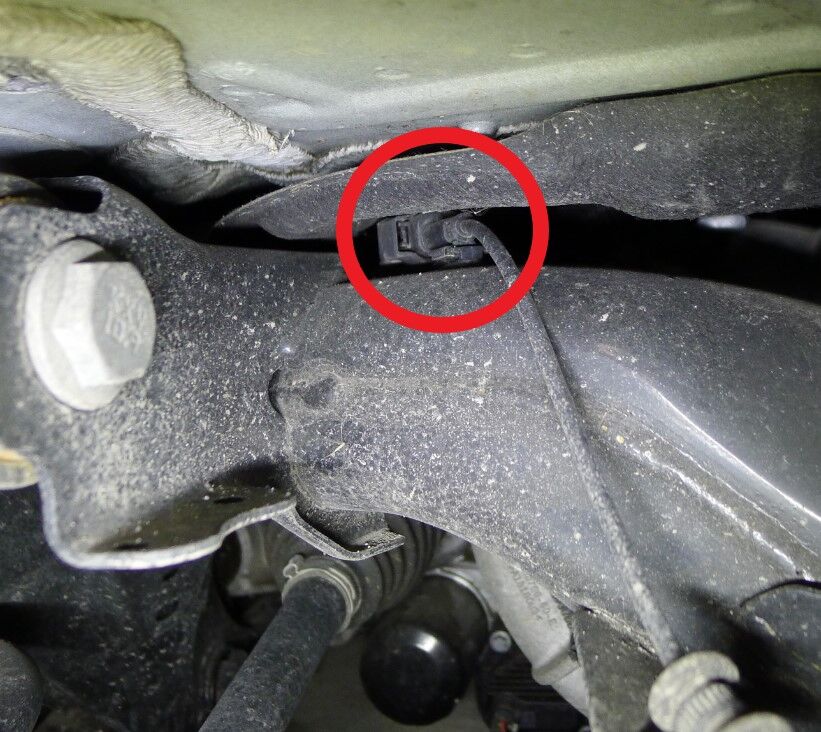

  31. 从副车架上拆下右后轮毂转速传感器线束连接器夹
    Informational PurposesAn informational icon, calling your attention
    1 个夹子

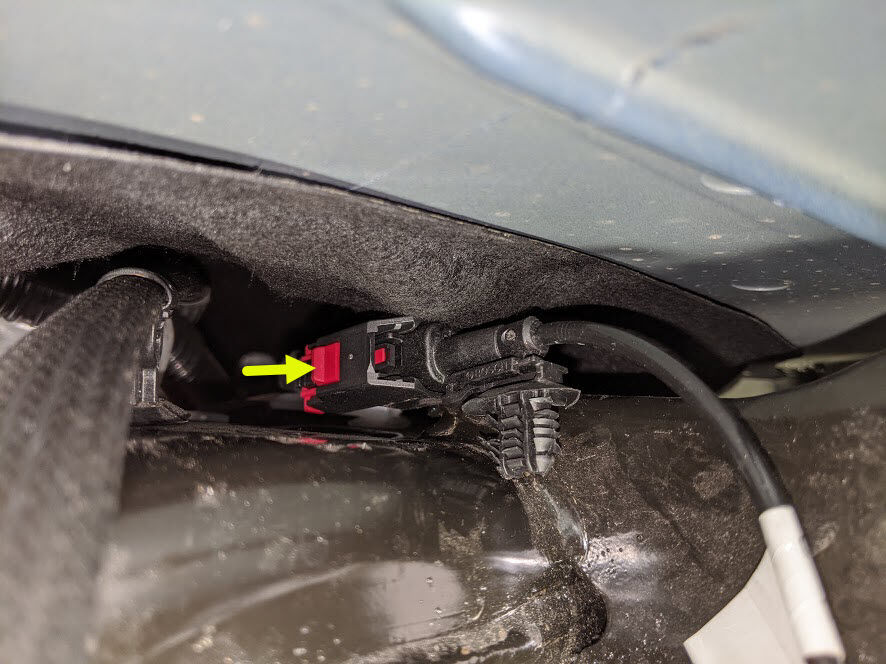

  32. 断开右后轮毂转速传感器连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器

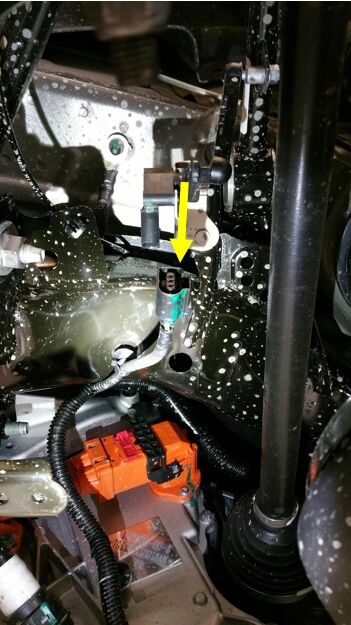

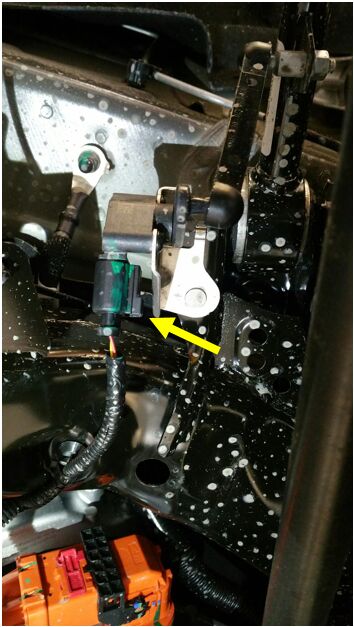

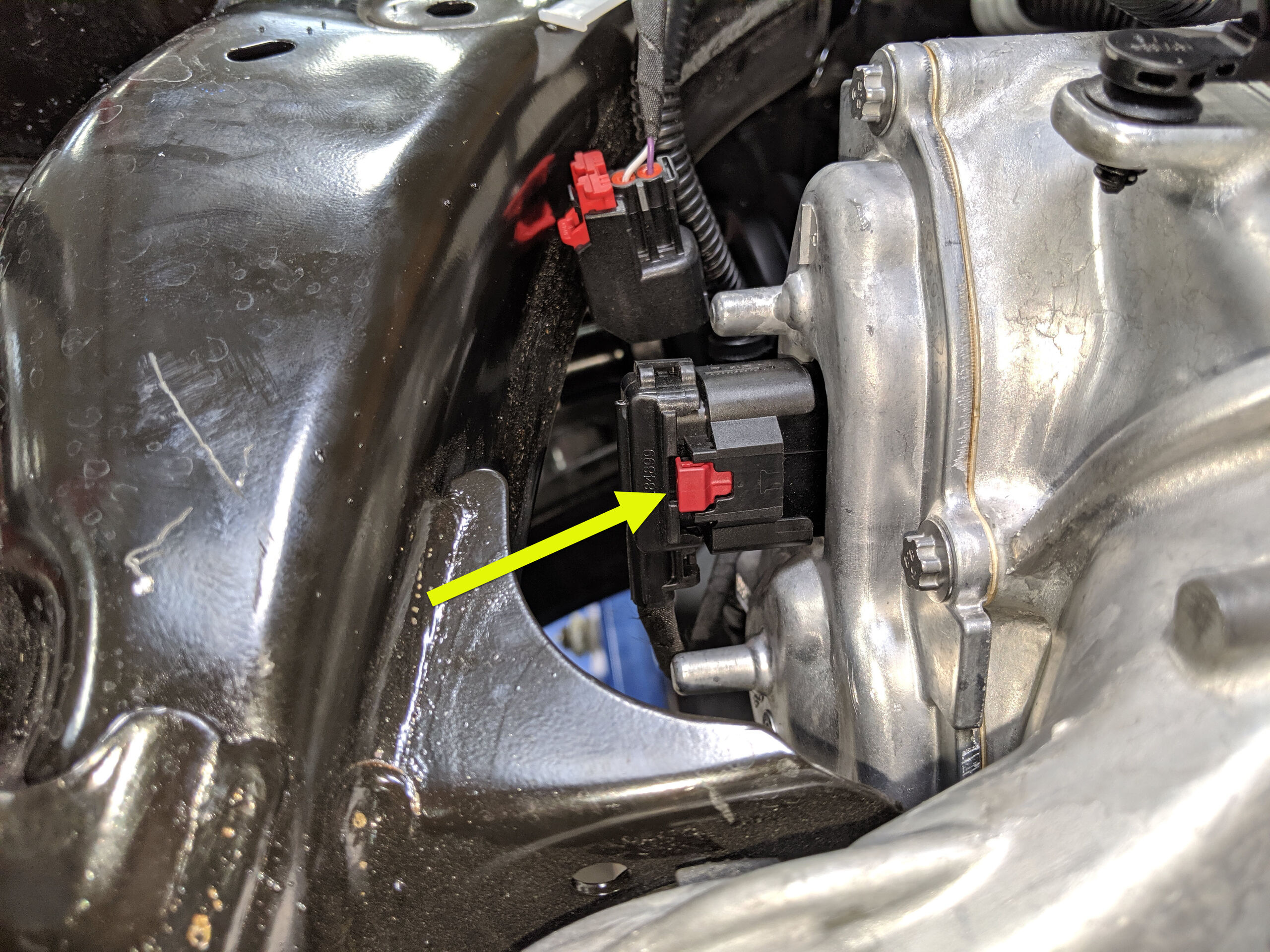

  33. 断开行驶高度传感器线束
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;按下连接器右侧的锁片,然后向下拉动以松开
  34. 拆卸行驶高度传感器线束夹
    Informational PurposesAn informational icon, calling your attention
    1 个夹子

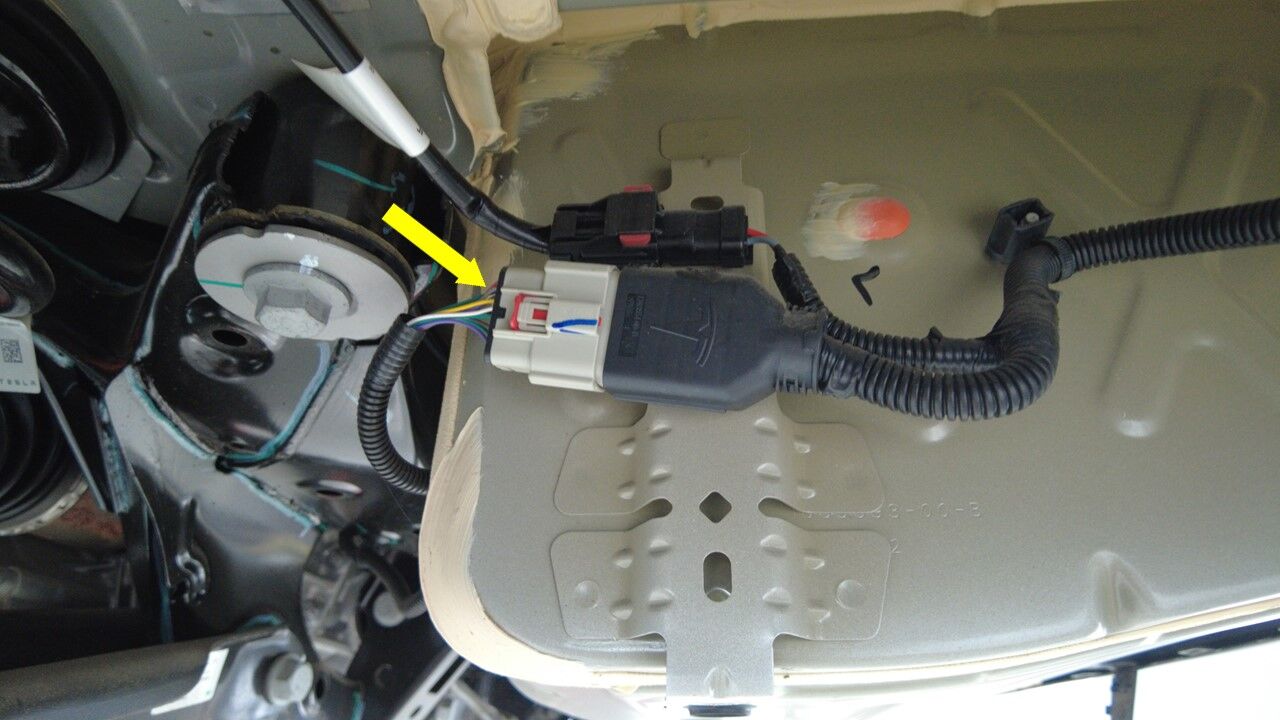

  35. 断开右侧 12V 副车架线束连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;松开锁片

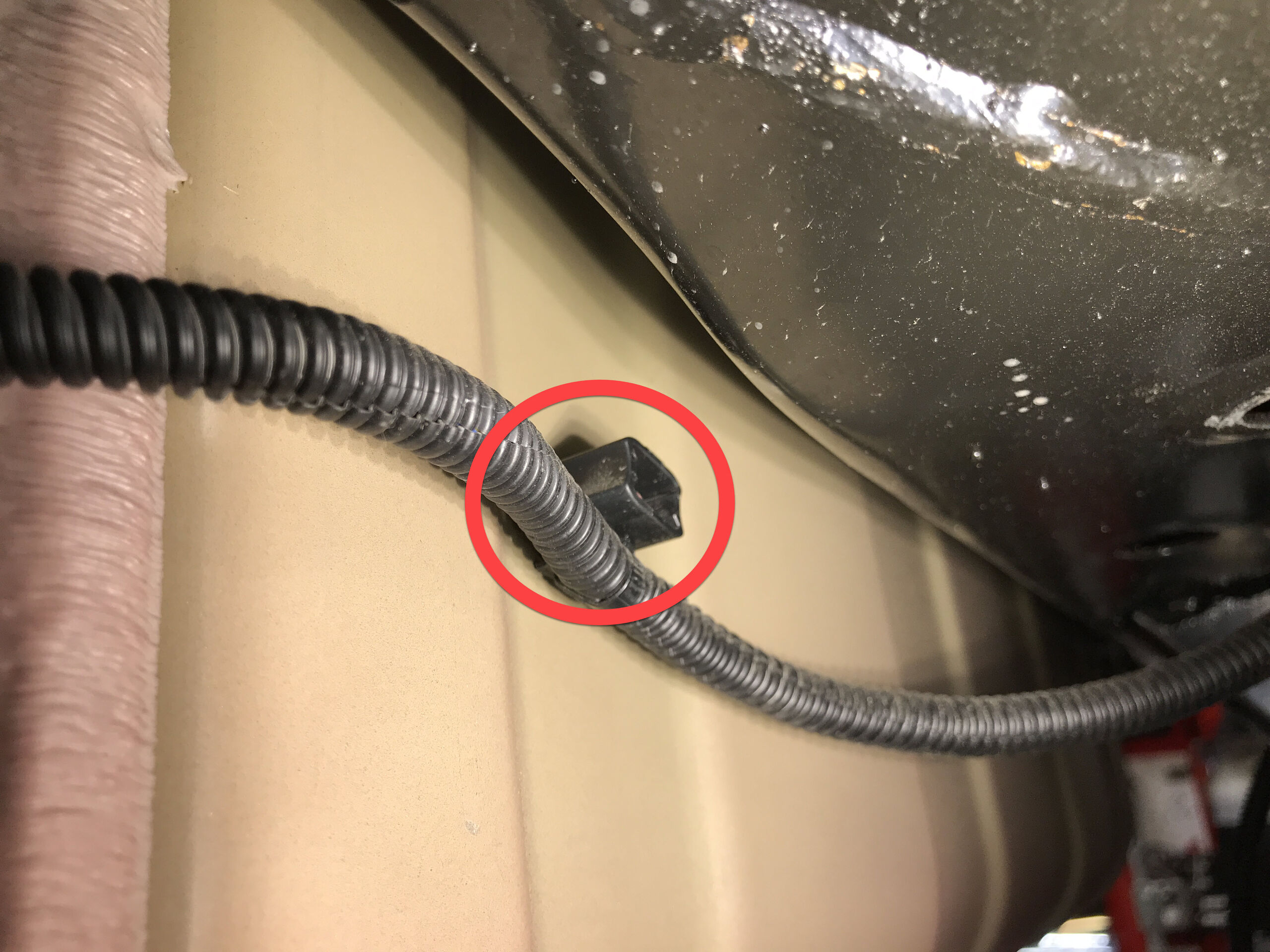

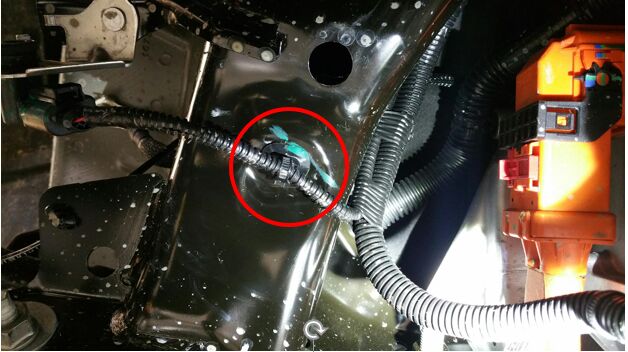

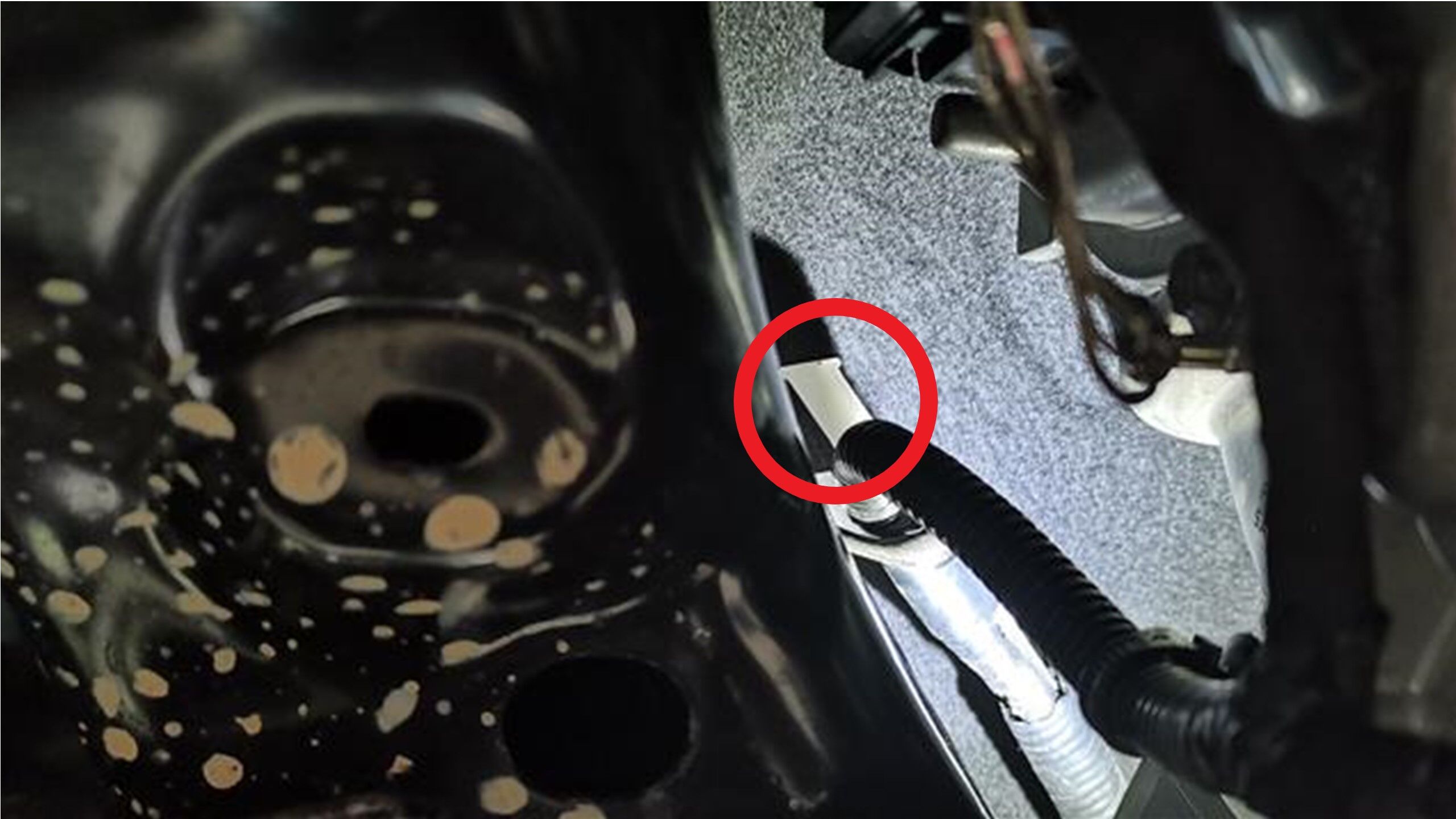

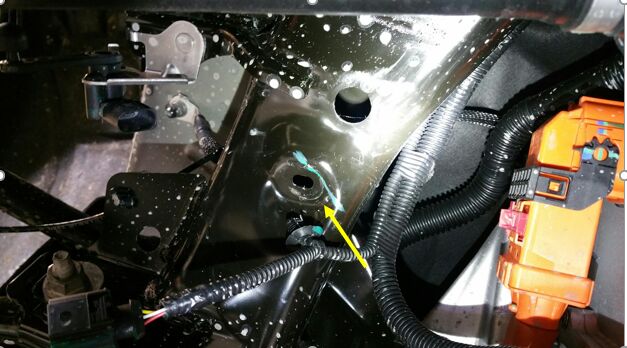

  36. 从车身上拆下右侧 12V 副车架线束夹
    Informational PurposesAn informational icon, calling your attention
    1 个筒形夹
  37. 断开左侧 12V 副车架线束连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  38. 从车身上拆下左侧 12V 副车架线束夹
    Informational PurposesAn informational icon, calling your attention
    1 个筒形夹

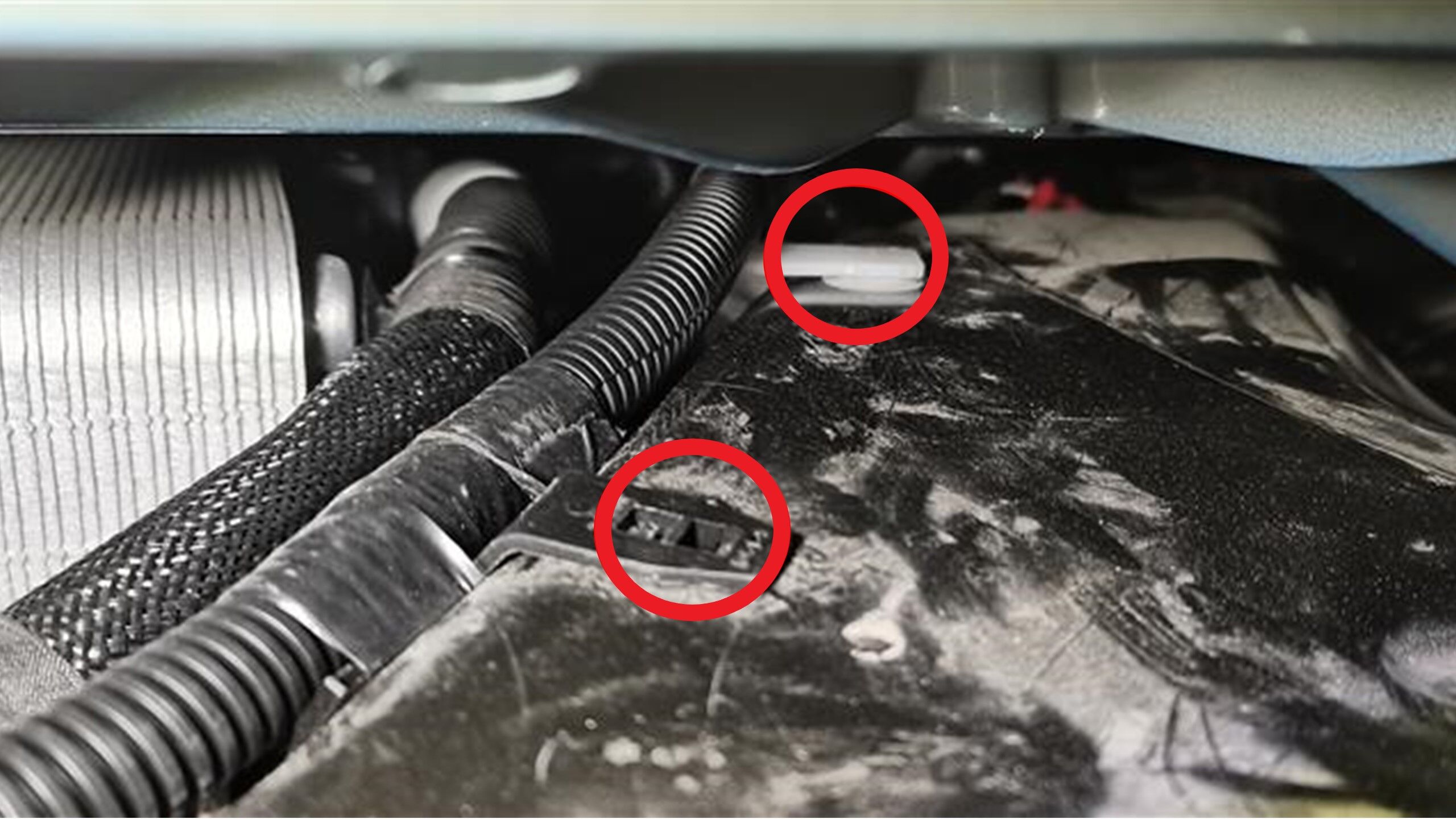

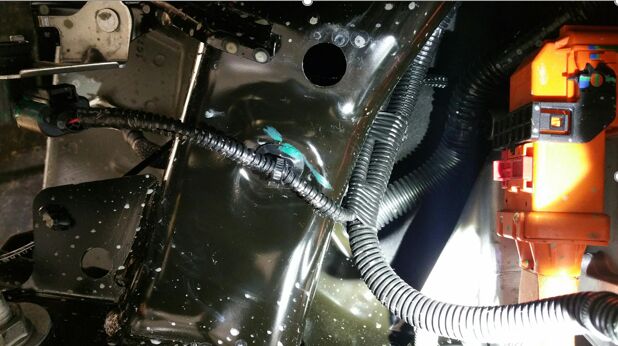

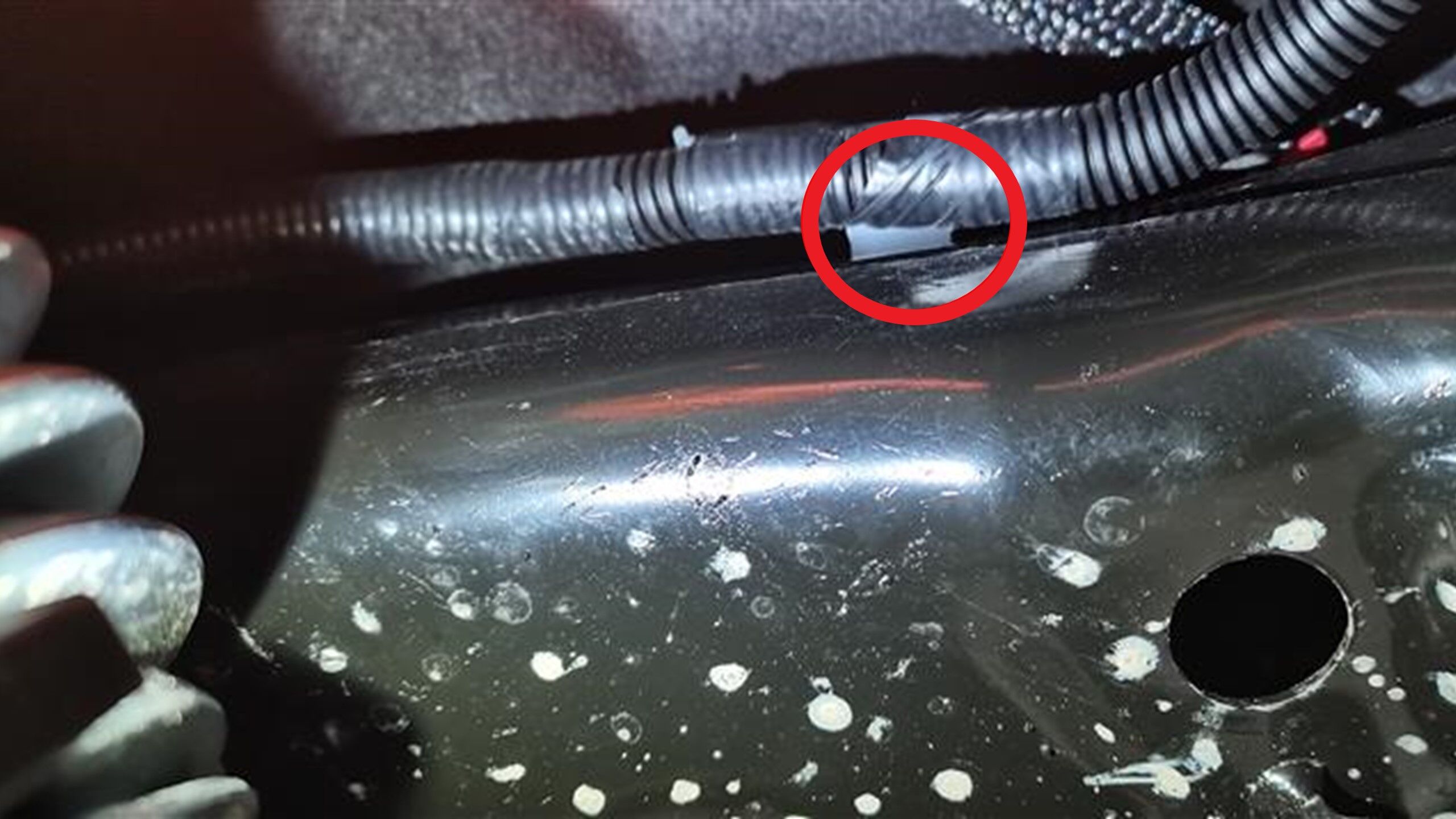

  39. 松开将副车架线束固定到副车架底部后端的夹子
    Informational PurposesAn informational icon, calling your attention
    2 个夹子

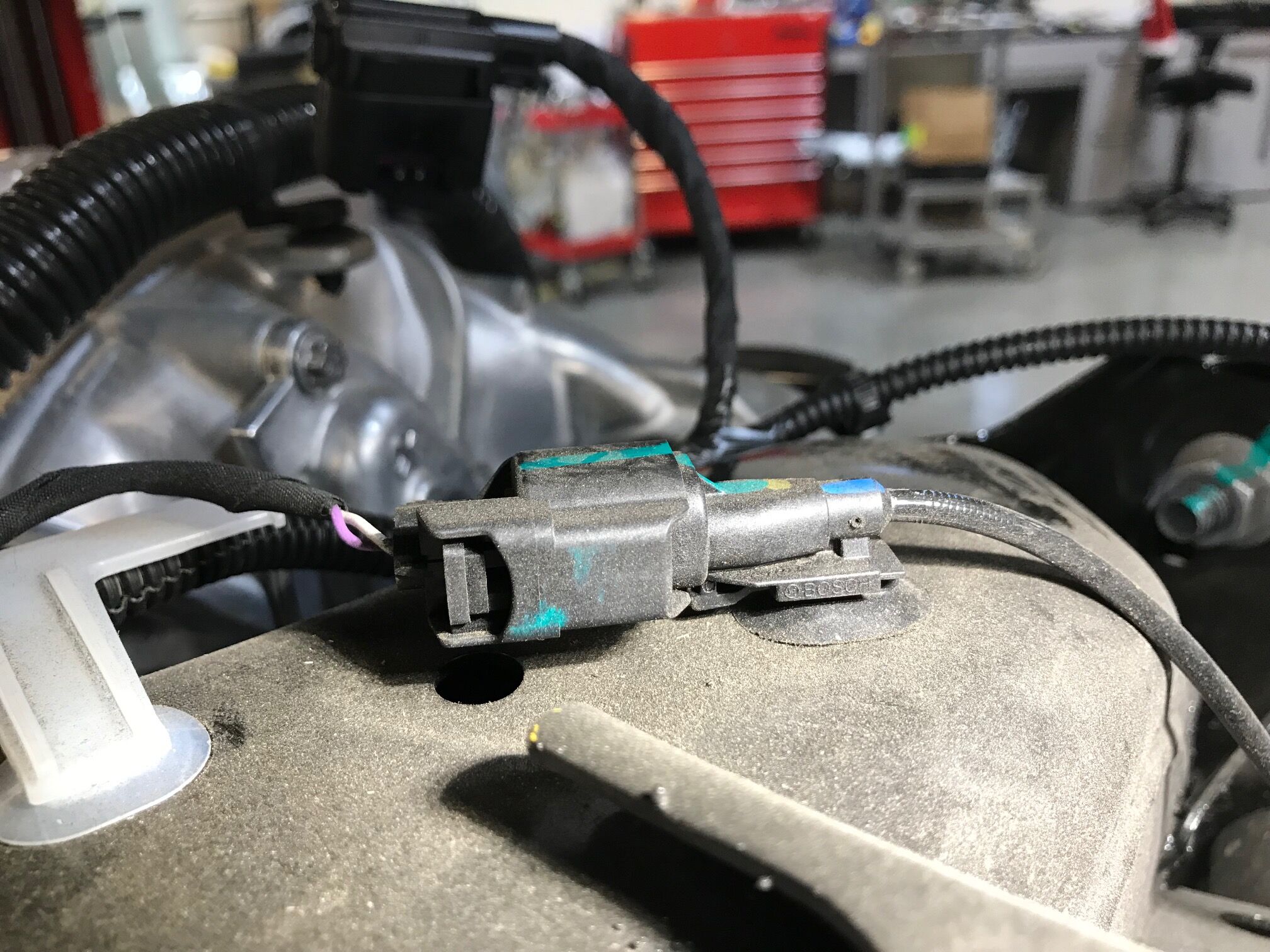

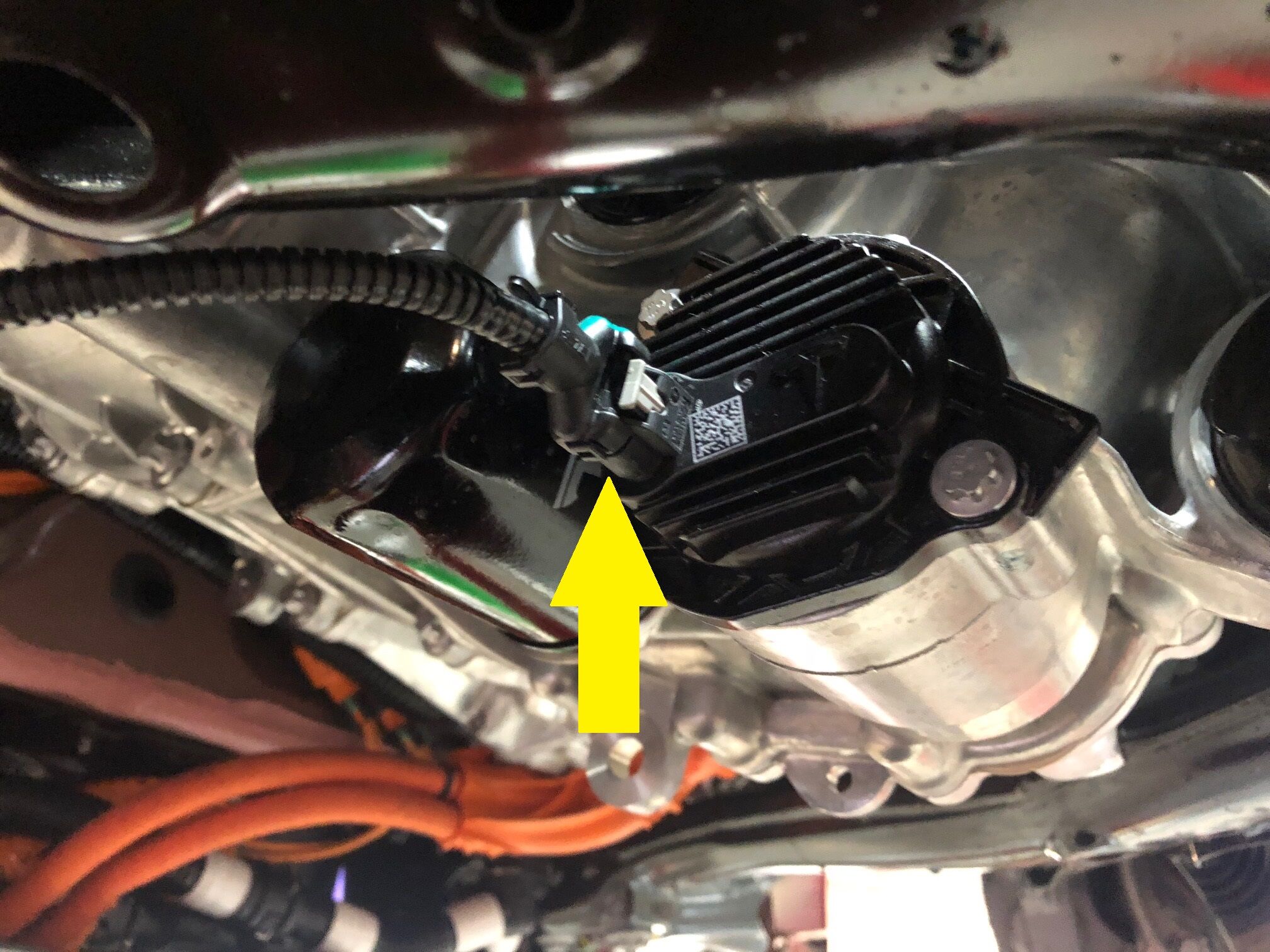

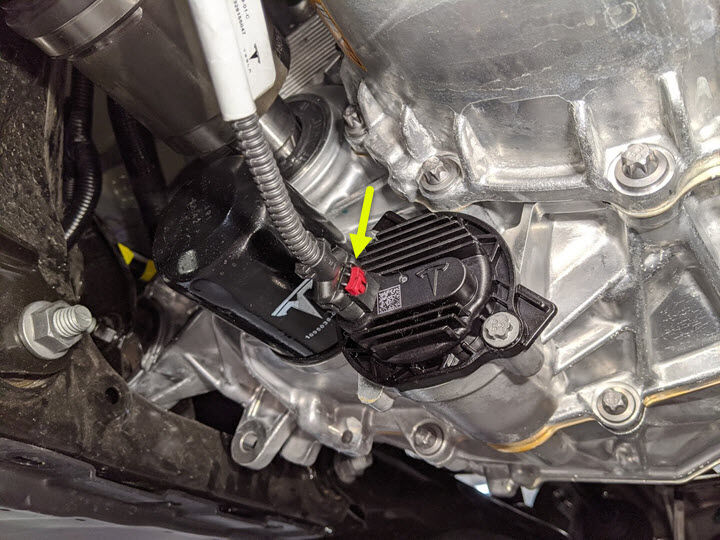

  40. 断开机油泵连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  41. 断开解析器连接器与驱动单元的连接
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,2 个夹子;松开锁片

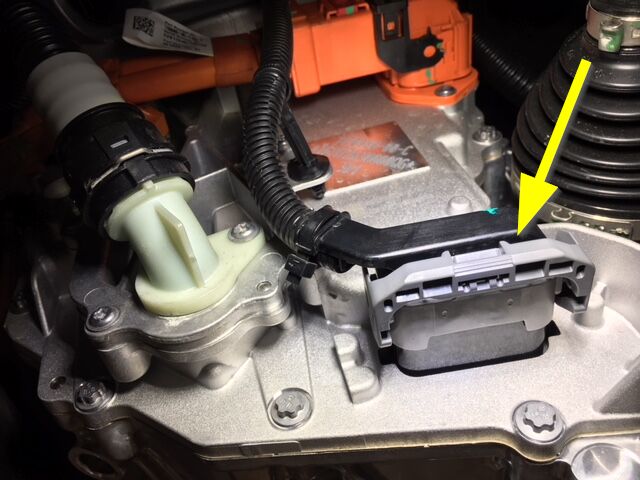

  42. 断开后驱动单元 12V 连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;松开锁片,然后向下推把手以松开连接器

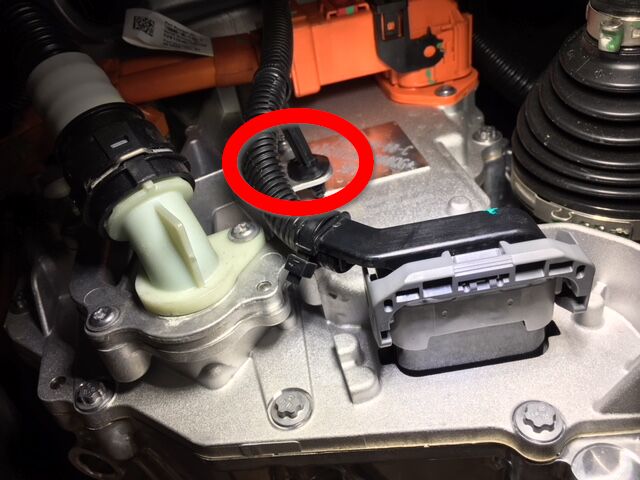

  43. 拆卸后驱动单元 12V 线束夹
    Informational PurposesAn informational icon, calling your attention
    1 个夹子

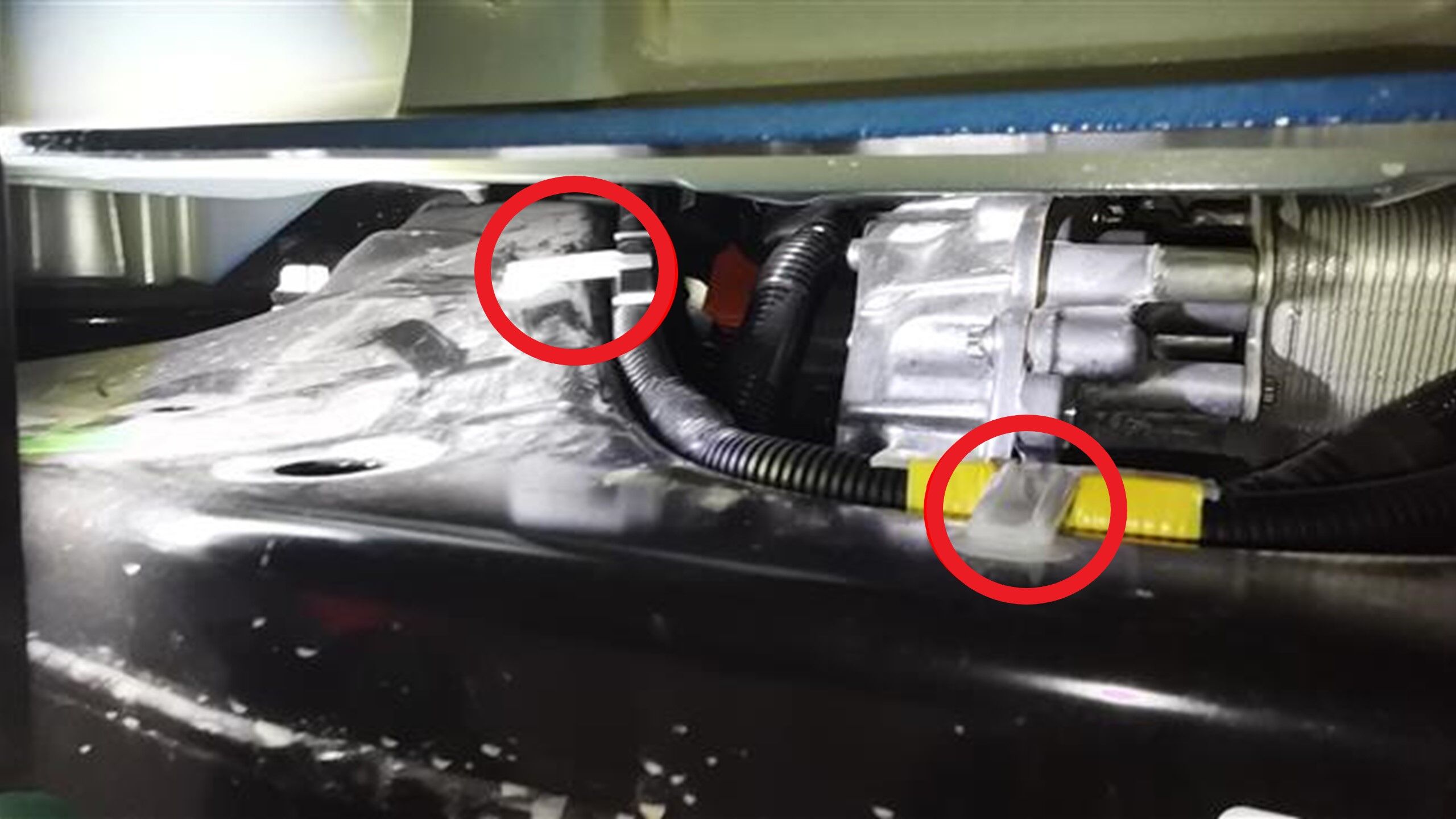

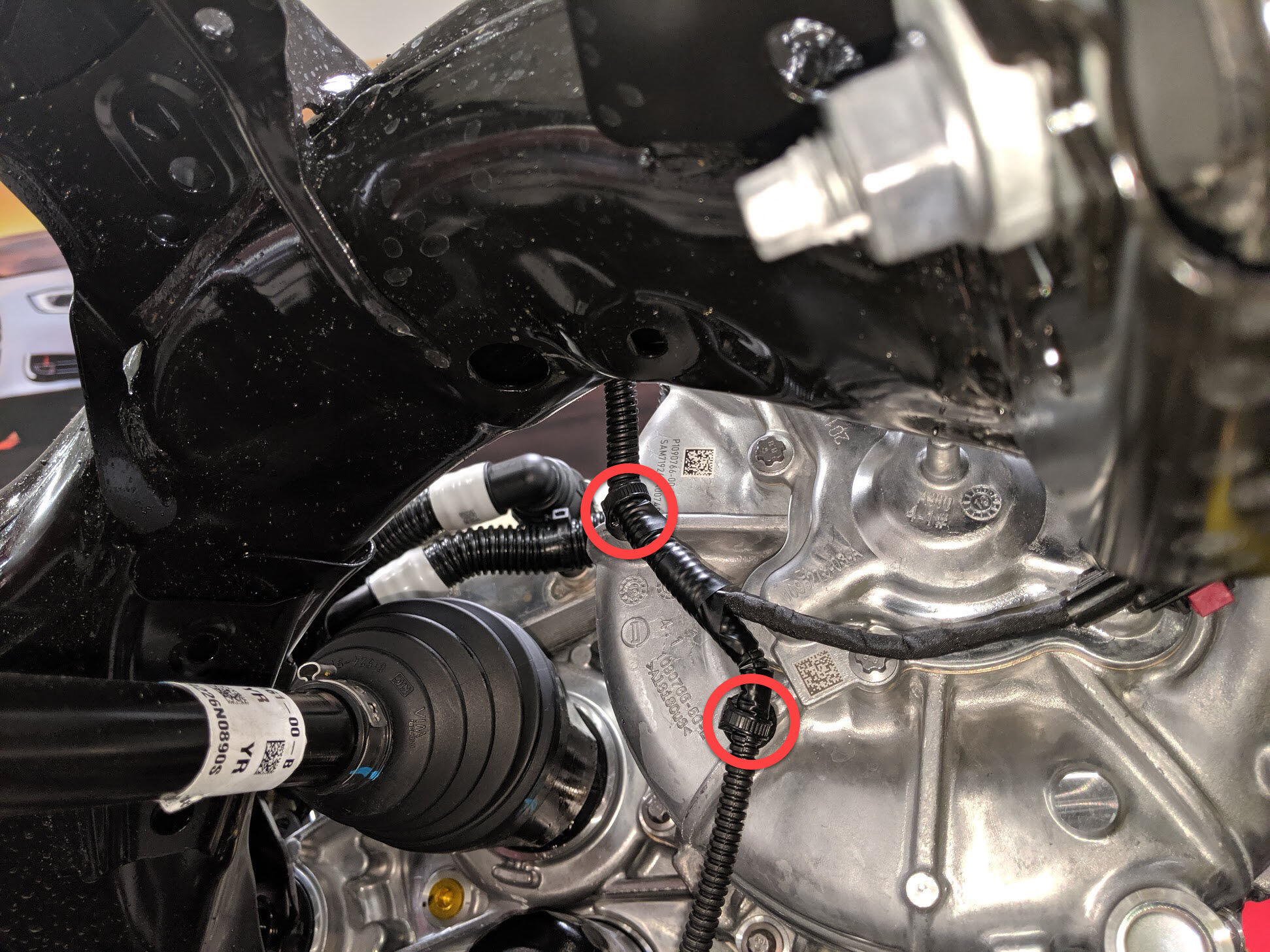

  44. 松开将变流器和冷却液软管固定到后驱动单元的夹子
    Informational PurposesAn informational icon, calling your attention
    3 个夹子

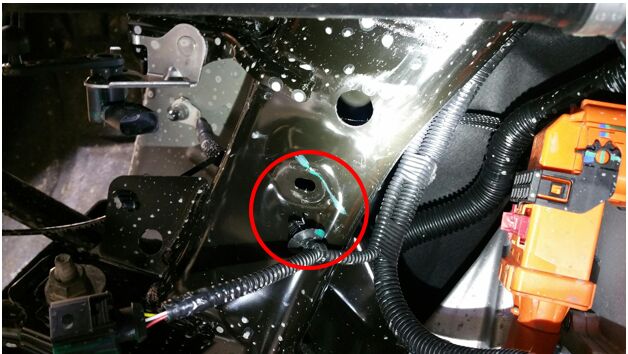

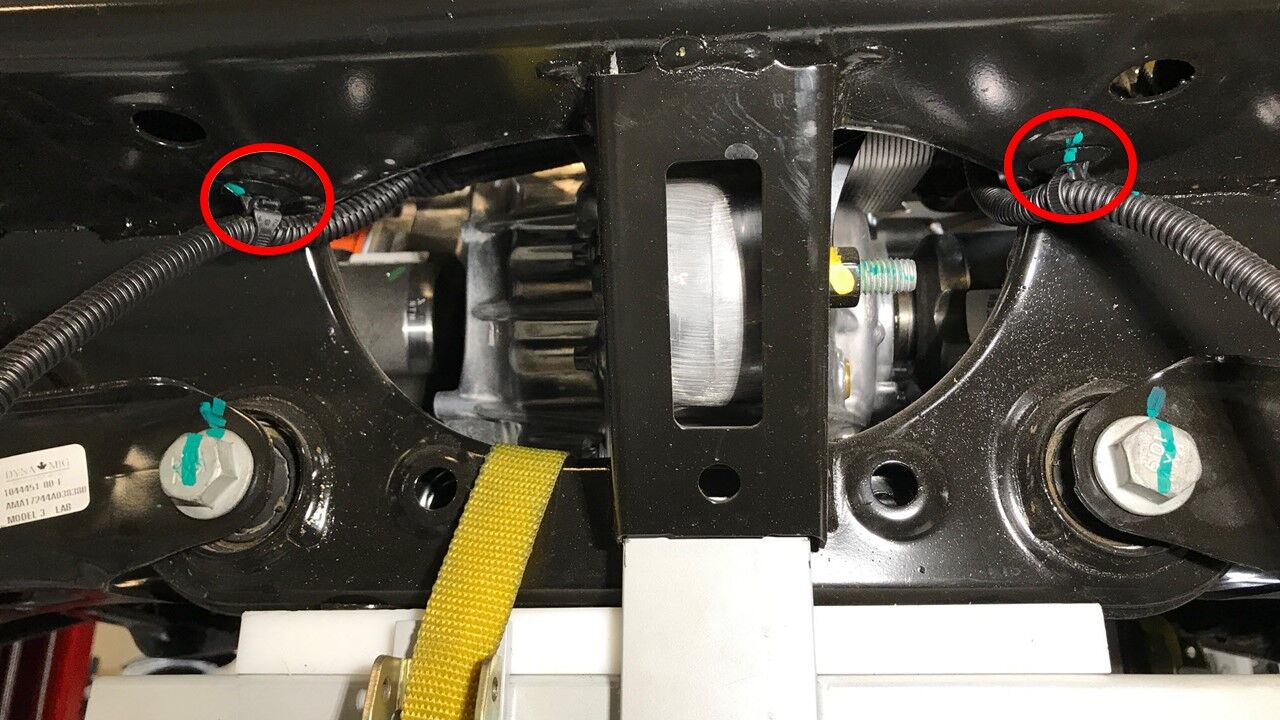

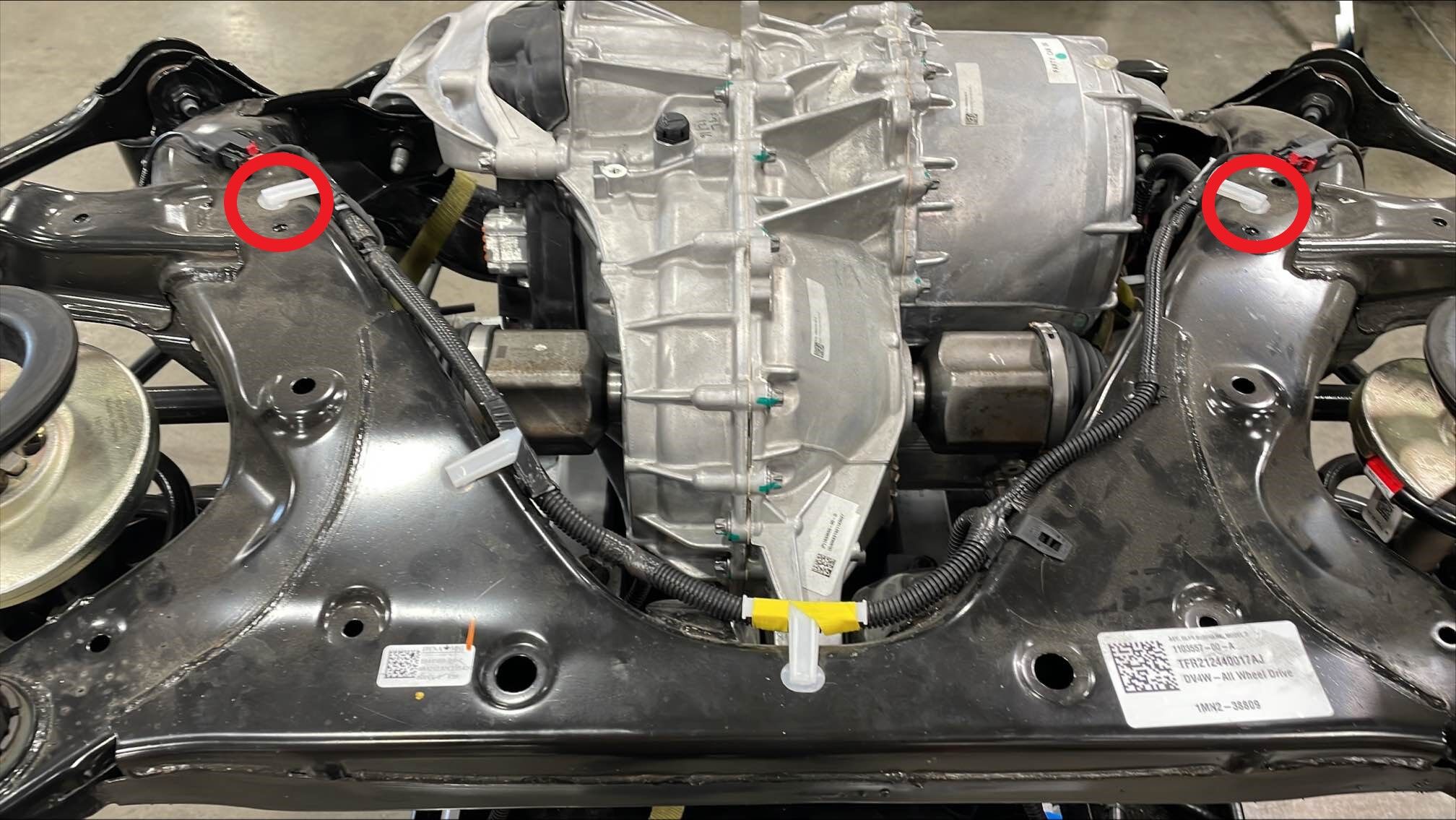

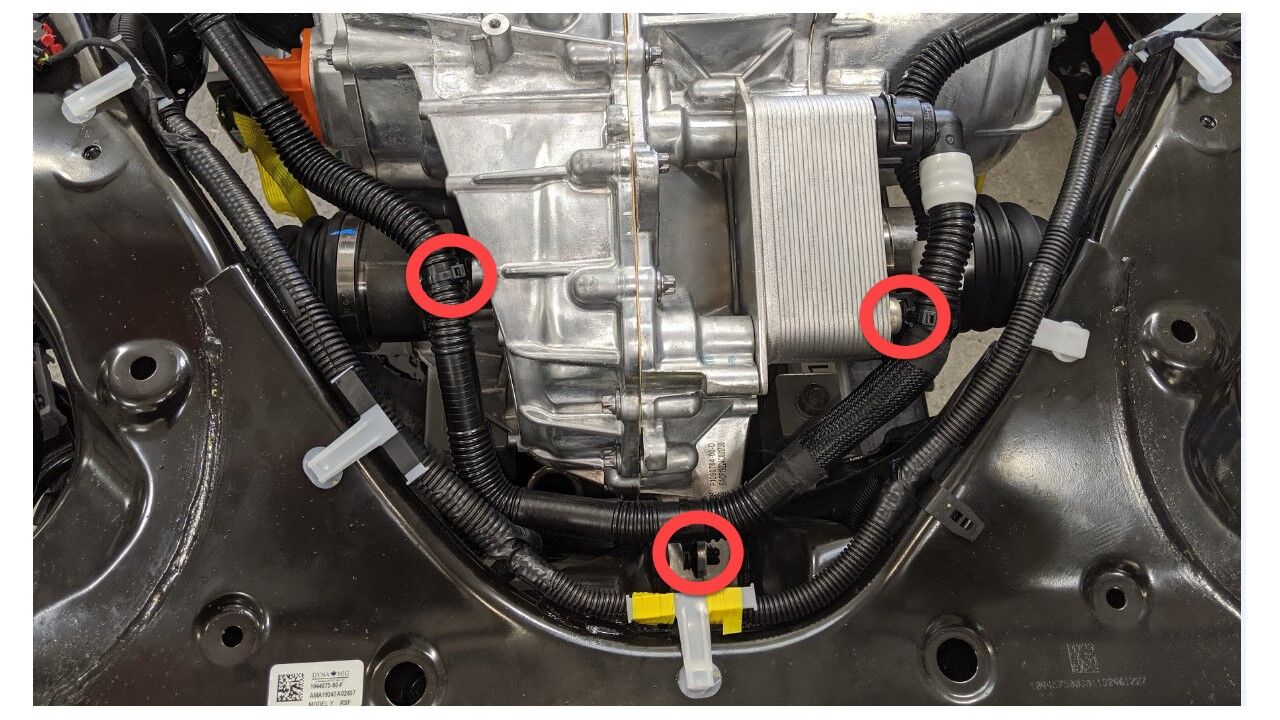

  45. 松开将副车架线束固定到后副车架顶部的夹子
    Informational PurposesAn informational icon, calling your attention
    4 个夹子
  46. 松开将副车架线束固定到副车架左右侧的夹子
    Informational PurposesAn informational icon, calling your attention
    2 个夹子;有足够的空间使用夹子撬具松开夹子

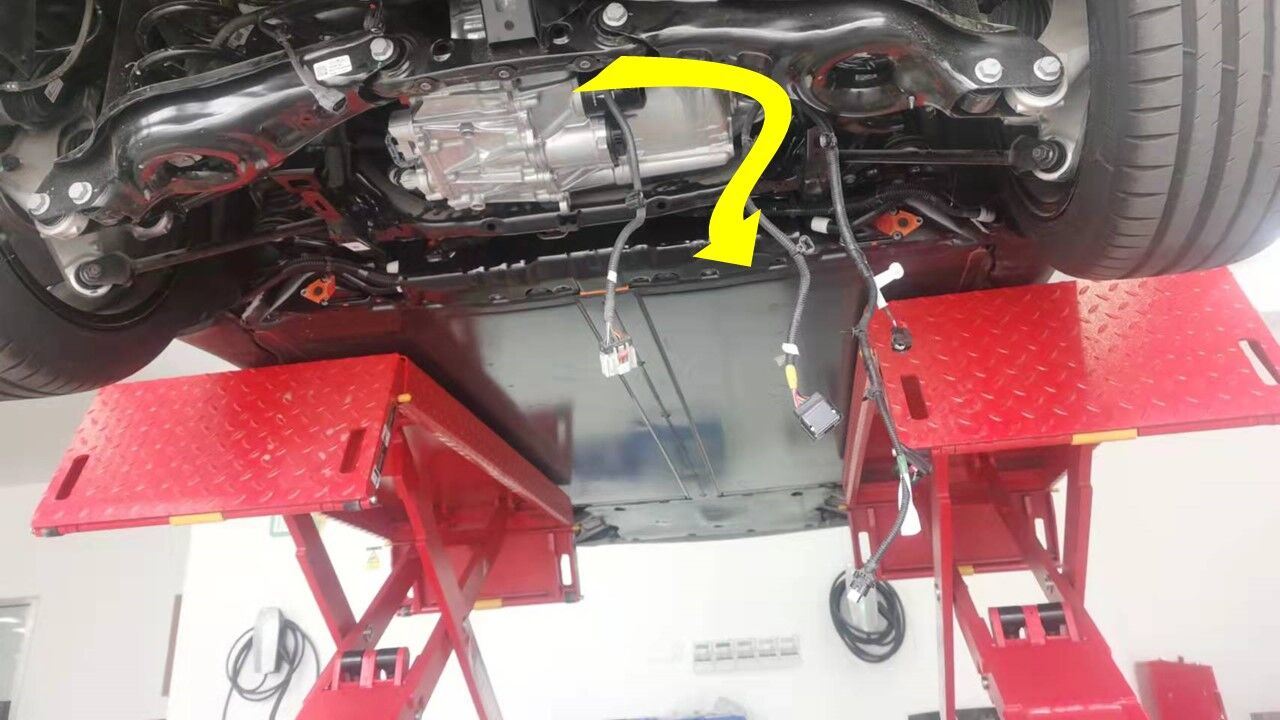

  47. 从副车架上拆下线束。
    Informational PurposesAn informational icon, calling your attention
    从后驱动单元与副车架之间的空隙中取出线束,然后从左至右将其取下

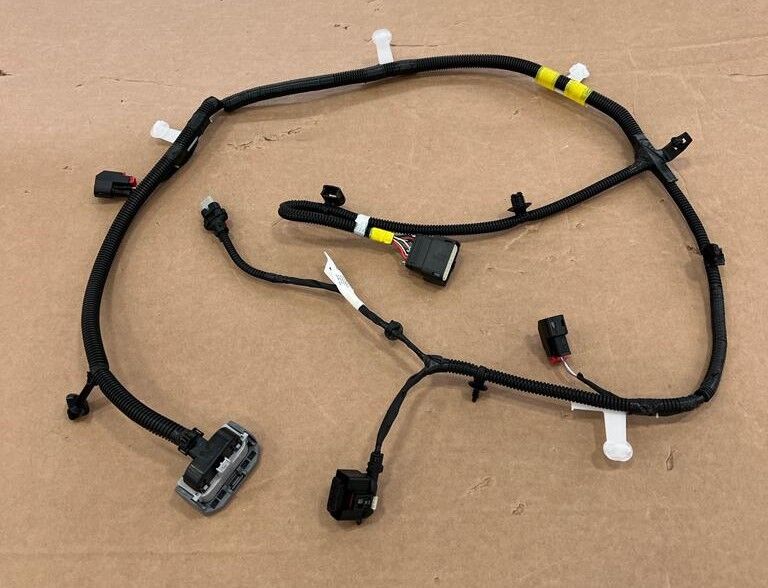

  48. 将线束安装到副车架上。
    Informational PurposesAn informational icon, calling your attention
    将新线束从右至左穿过副车架与后驱动单元之间的空隙,然后将线束固定在副车架上,小心不要损坏线束
  49. 将后副车架线束安装到位,然后沿副车架左右侧固定夹子
    Informational PurposesAn informational icon, calling your attention
    2 个夹子
  50. 安装将副车架线束固定到后副车架顶部的夹子
    Informational PurposesAn informational icon, calling your attention
    4 个卡子
  51. 将冷却液软管固定到后驱动单元上
    Informational PurposesAn informational icon, calling your attention
    3 个夹子
  52. 连接左后轮毂转速传感器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  53. 将线束连接器夹安装到副车架上
    Informational PurposesAn informational icon, calling your attention
    1 个夹子
  54. 连接右后轮毂转速传感器连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  55. 将线束连接器夹安装到副车架上
    Informational PurposesAn informational icon, calling your attention
    1 个夹子
  56. 将连接器插入行驶高度传感器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个锁片
  57. 将线束夹安装到行驶高度传感器上
    Informational PurposesAn informational icon, calling your attention
    1 个线束夹
  58. 安装后驱动单元 12V 线束夹
    Informational PurposesAn informational icon, calling your attention
    1 个夹子
  59. 安装后驱动单元 12V 连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;接合锁定手柄
  60. 将解析器连接器连接到驱动单元
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,2 个夹子;接合锁片
  61. 连接油泵连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器;接合锁片
  62. 安装将副车架线束固定到副车架底部后端的夹子
    Informational PurposesAn informational icon, calling your attention
    2 个夹子
  63. 将左侧 12V 副车架线束夹安装到车身上
    Informational PurposesAn informational icon, calling your attention
    1 个筒形夹
  64. 连接左侧 12V 副车架线束连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  65. 将右侧 12V 副车架线束夹安装到车身上
    Informational PurposesAn informational icon, calling your attention
    1 个筒形夹
  66. 连接右侧 12V 副车架线束连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器
  67. 将后扩散器安装到车辆上,然后接合将其固定到饰板的锁片
    Informational PurposesAn informational icon, calling your attention
    10 个锁片
  68. 安装将后扩散器固定到后饰板内侧的螺栓
    Informational PurposesAn informational icon, calling your attention
    2 个螺栓,10 毫米,3 Nm
  69. 安装将后扩散器固定到后饰板总成的外侧螺栓
    Informational PurposesAn informational icon, calling your attention
    4 个螺栓,10 毫米,3 Nm

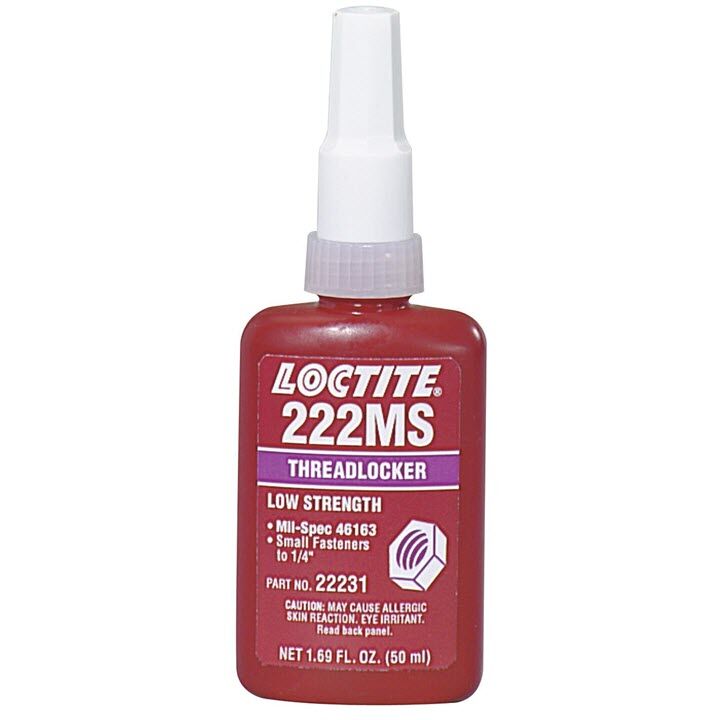

  70. 向后扩散器螺栓上涂抹 Loctite 222,然后安装将后扩散器固定到车身的螺栓
    Informational PurposesAn informational icon, calling your attention
    6 个螺栓,10 毫米,4 Nm,2 个紧固件盖板;新款车所用螺栓数量可能不同
  71. 向中间流线型护板螺栓上涂抹 Loctite 222,然后安装中间流线型护板
    Informational PurposesAn informational icon, calling your attention
    13 个螺栓,10 毫米,5 Nm
  72. 降下车辆,直至轮胎接触到地面
    Informational PurposesAn informational icon, calling your attention
    将举升机升离锁止位,然后固定住释放杆,使锁具在降下车辆时保持活动自如
  73. 拆卸逻辑盖,然后连接高压控制器逻辑连接器
    Informational PurposesAn informational icon, calling your attention
    1 个连接器,1 个盖子;对齐连接器,然后将把手拉至锁定位置以使连接器完全就位
  74. 安装高压电池仓 12V 盖。
    Informational PurposesAn informational icon, calling your attention
    1 个盖子
  75. 连接第二排座垫线束,然后安装第二排座椅座垫
    Informational PurposesAn informational icon, calling your attention
    2 个连接器,2 个夹子;将座椅安全带卡扣插入孔中;向内滑动后座垫,然后将前导片与锁片对齐;在夹子旁推拉测试,以确保座垫完全就位
  76. 连接 12V 负极端子
    Informational PurposesAn informational icon, calling your attention
    1 个螺母,10 毫米,6 Nm

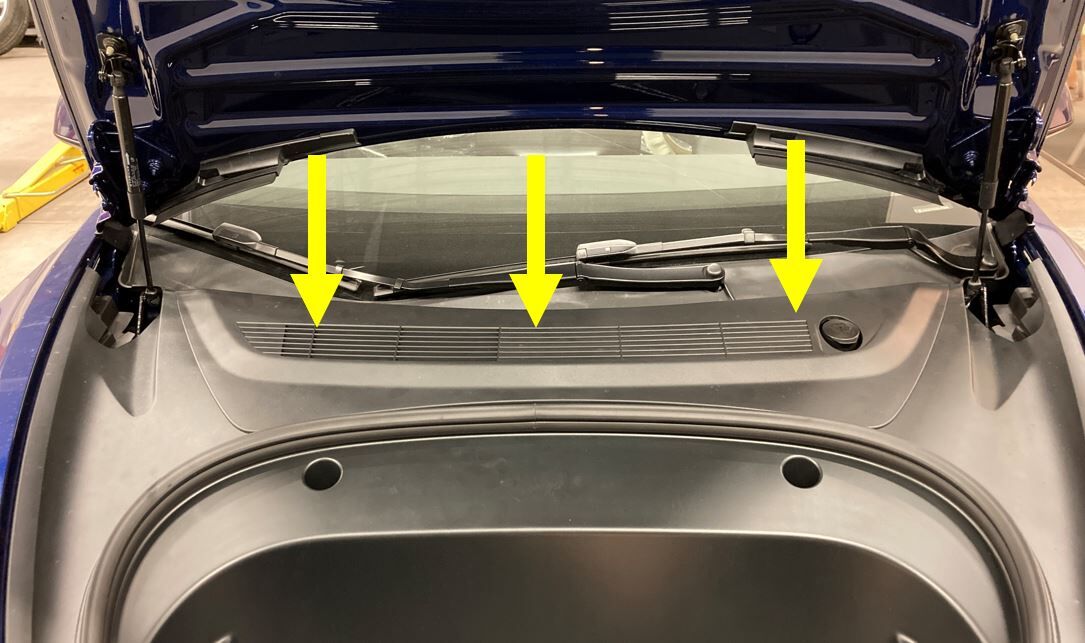

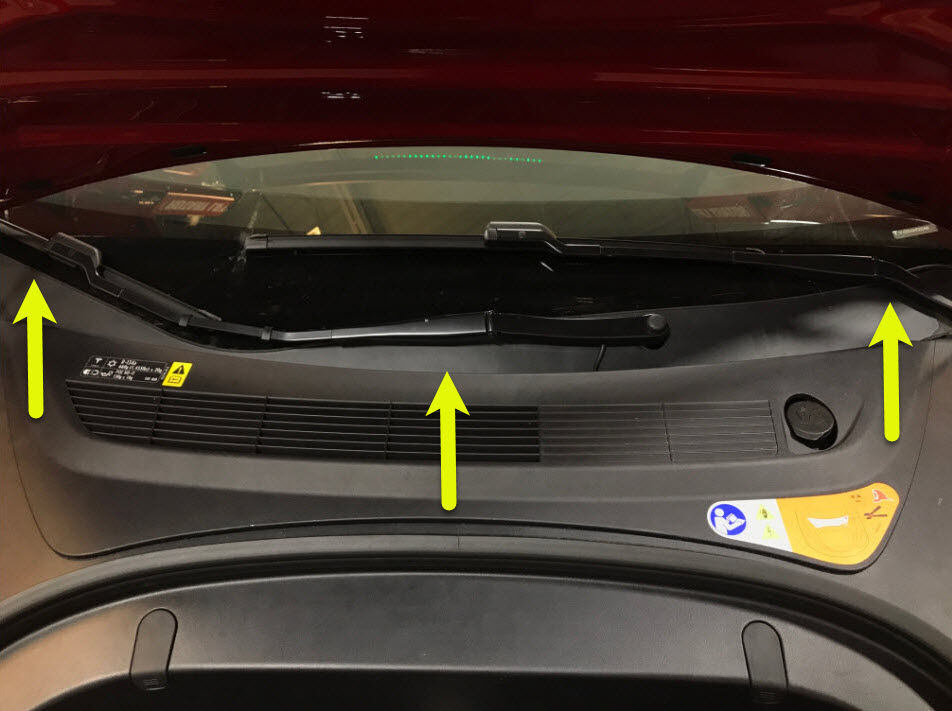

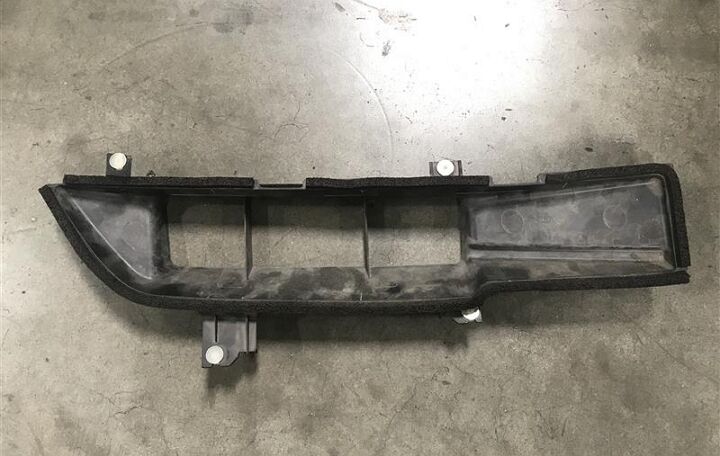

  77. 安装驾驶室上部进气槽总成
    Informational PurposesAn informational icon, calling your attention
    3 个卡子,旧款车型可能配备 4 个卡子
  78. 安装后挡板
    Informational PurposesAn informational icon, calling your attention
    12 个卡子;如果有切断回路标签,分开此标签并确保安装挡板后此标签仍可见;往后的版本可能没有标签
  79. 关闭前备箱盖
  80. 将右前座椅移回原位
  81. 将左前座椅移回原位
  82. 升起左前车窗
  83. 关闭所有四个车门
    Informational PurposesAn informational icon, calling your attention
    关闭前需解锁后车门
  84. 从车辆下部拆下举升臂
