支座和衬套组件 - 后驱动系统 (4DU) ((拆卸和更换))

校正代码 40012822 3.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

    设备：
    • 驱动单元衬套组件

    拆卸

    1. 拆下后驱动单元 (4DU)。请参阅 驱动电机 - 后 (4DU)（拆卸和安装）。

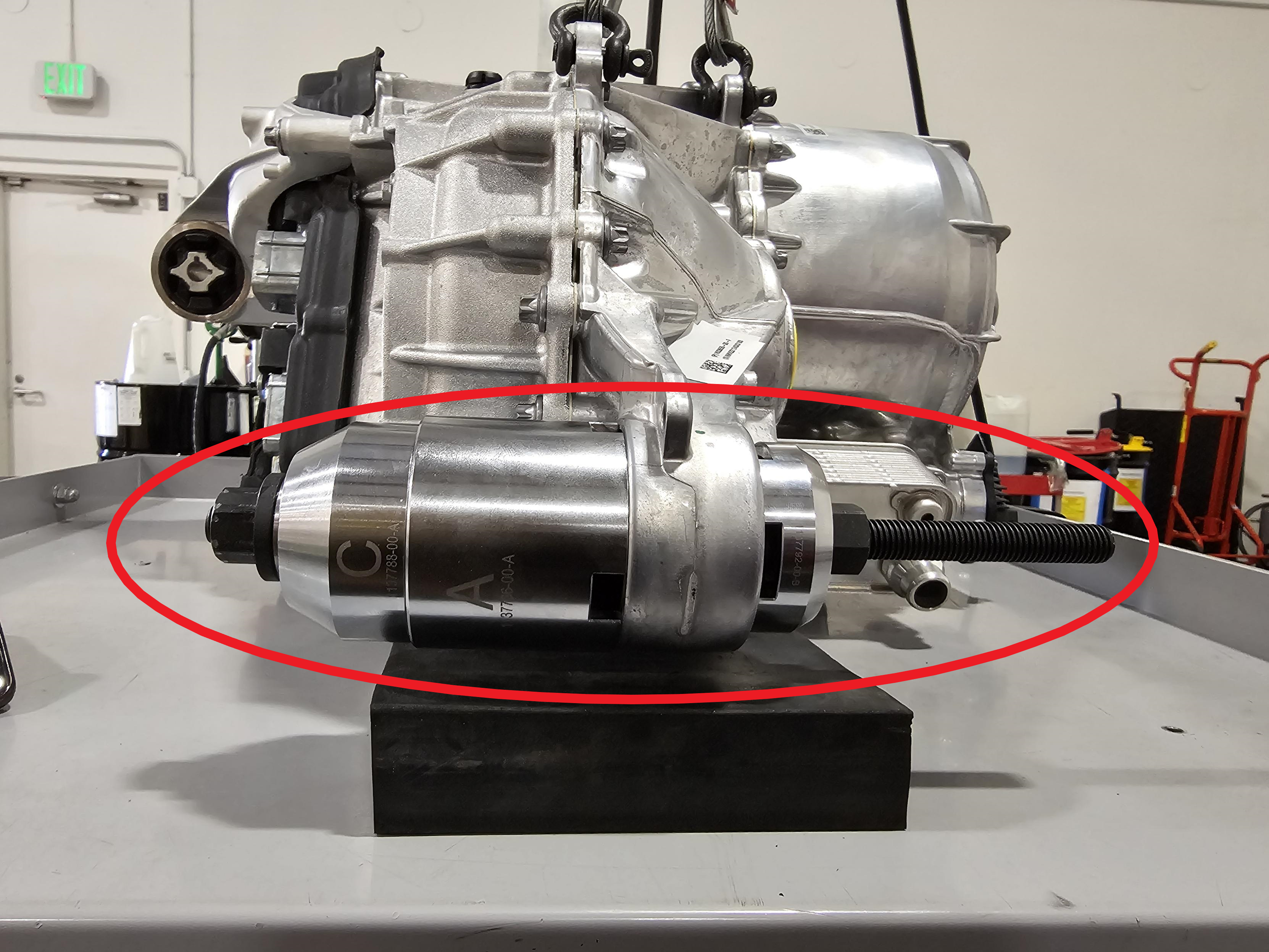

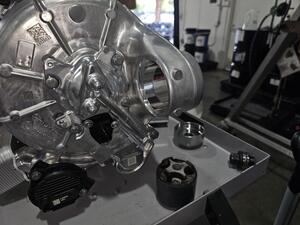

    2. 将驱动单元套管工具安装到后套管上。
      注

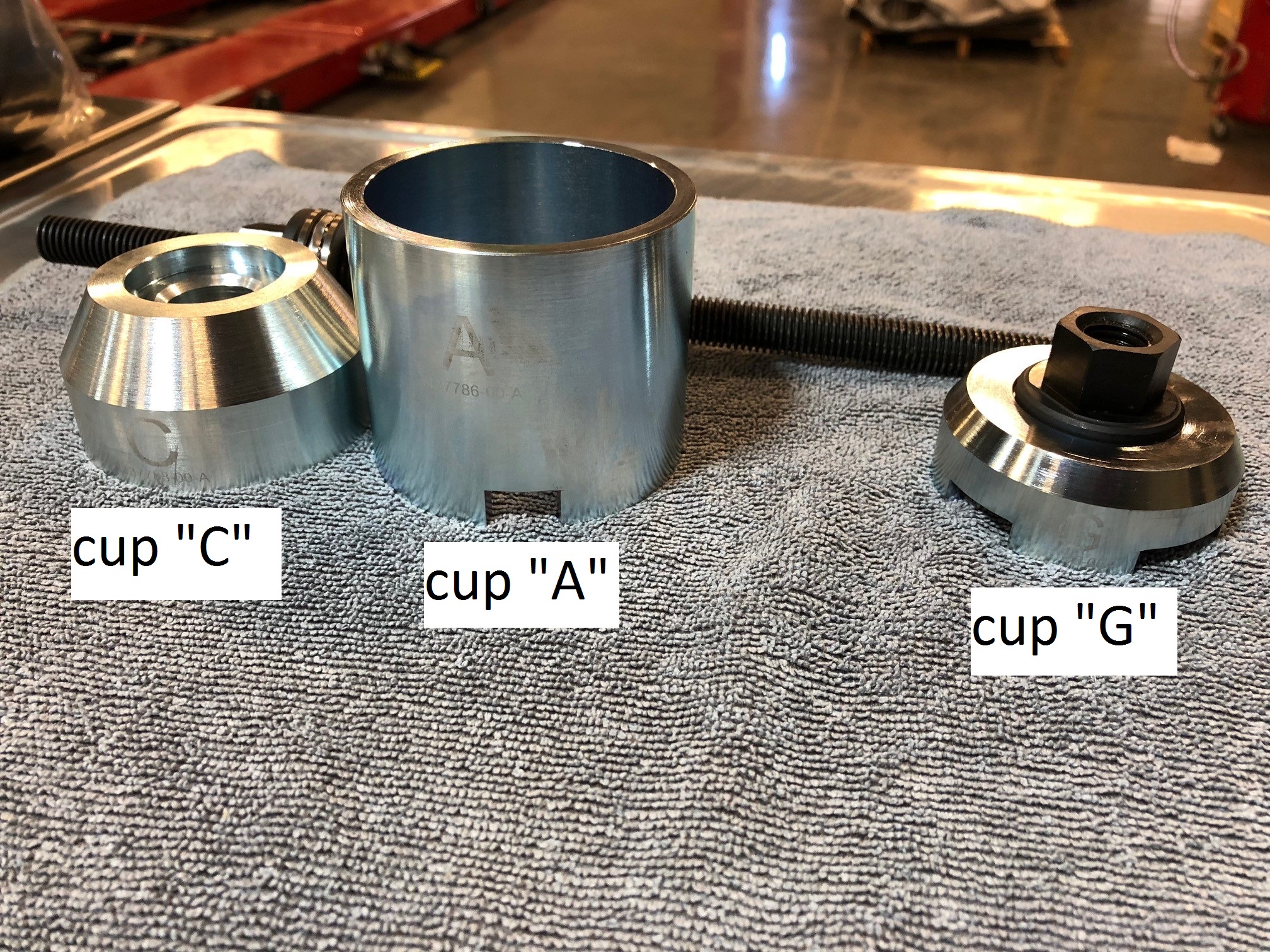

      装配专用工具时，使用如图所示的 "C"、"A" 和 "G" 罩帽。
      注
      始终在轴承一侧推动并握住另一侧。

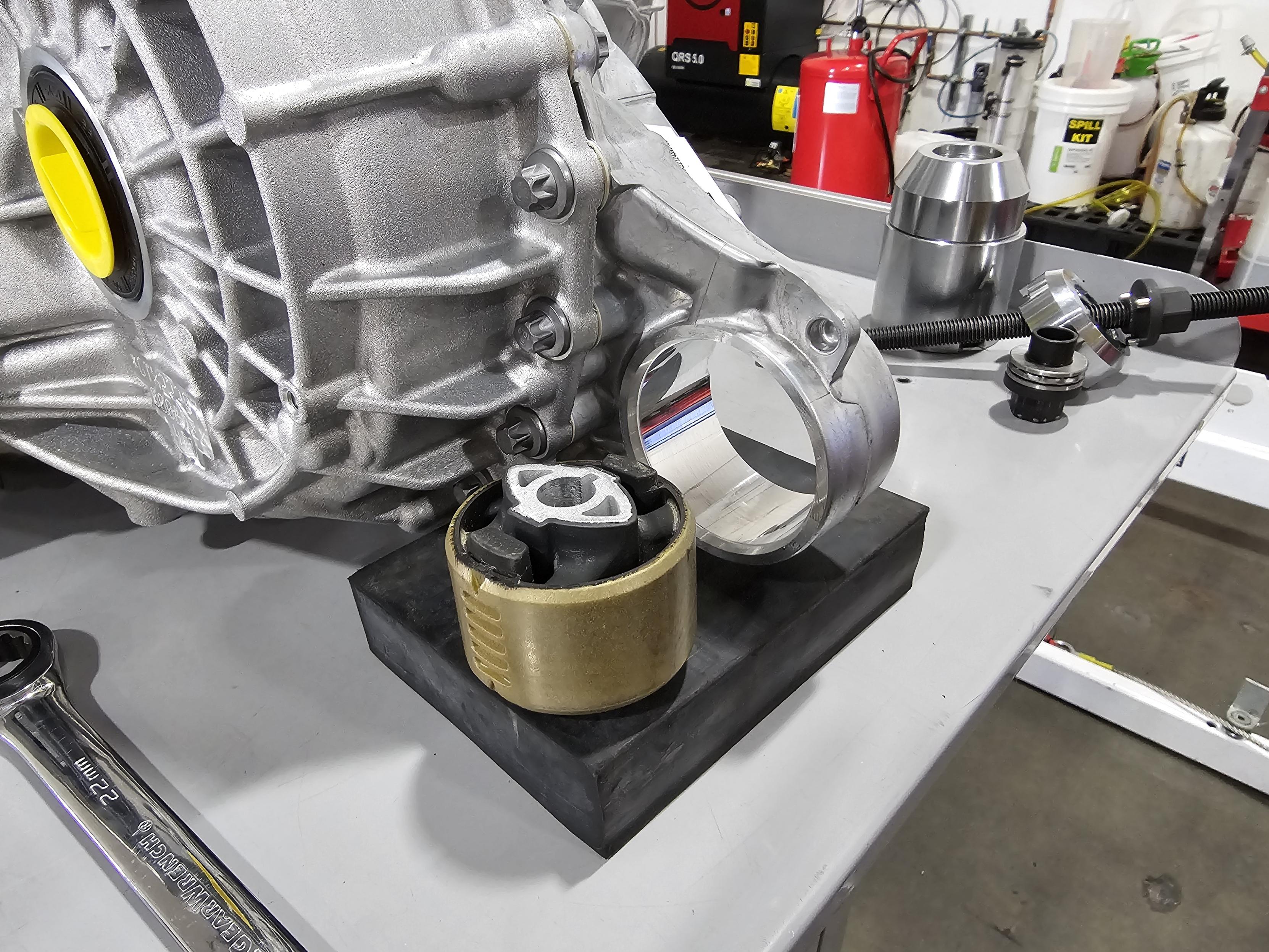

    3. 将变速箱衬套从驱动单元铸件中压出。
    4. 分离套管工具，然后从驱动单元上拆下。

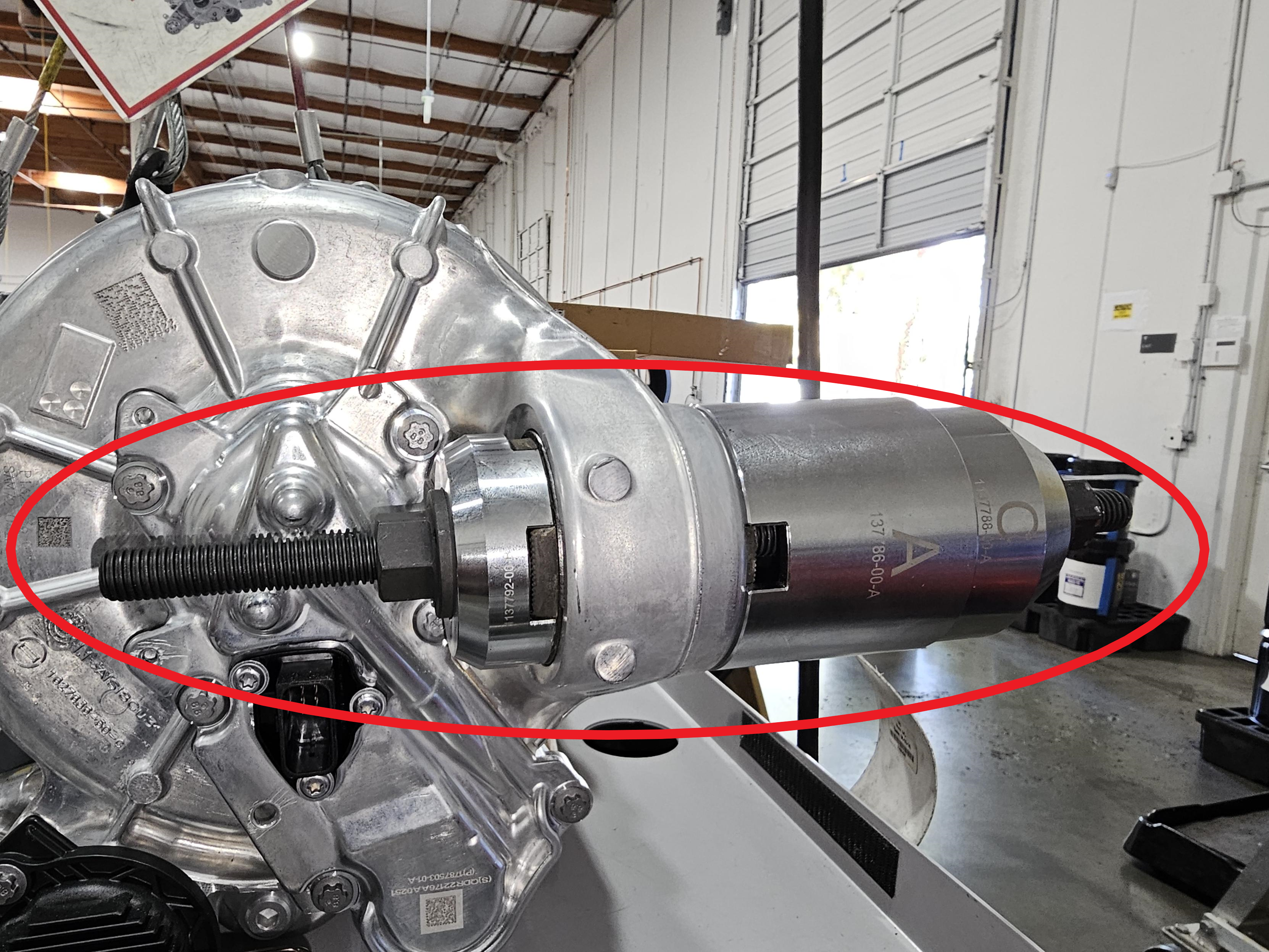

    5. 在 RH 套管上安装套管拆卸工具。
      注
      装配专用工具时，使用如图所示的 "C"、"A" 和 "G" 罩帽。
      注
      始终在轴承一侧推动并握住另一侧。
    6. 将右侧衬套从驱动单元铸件中压出。
    7. 分离套管工具，然后从驱动单元上拆下。

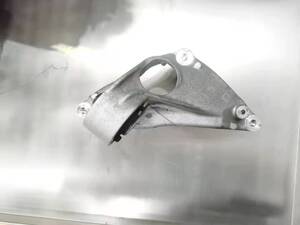

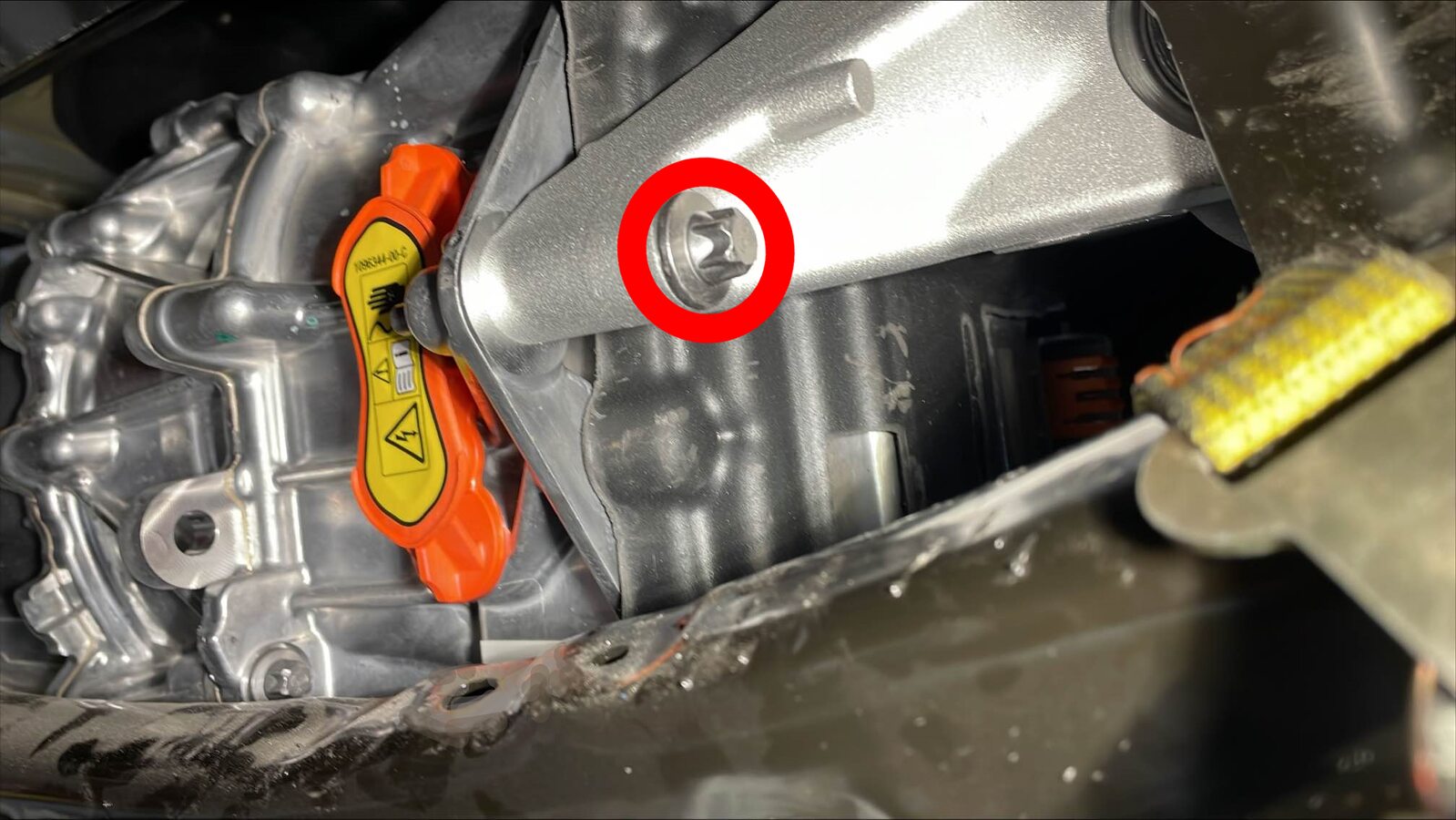

    8. 拆下并弃用将左侧支座固定到后驱动单元的螺栓，然后将支座从后驱动单元上拆下。

    安装

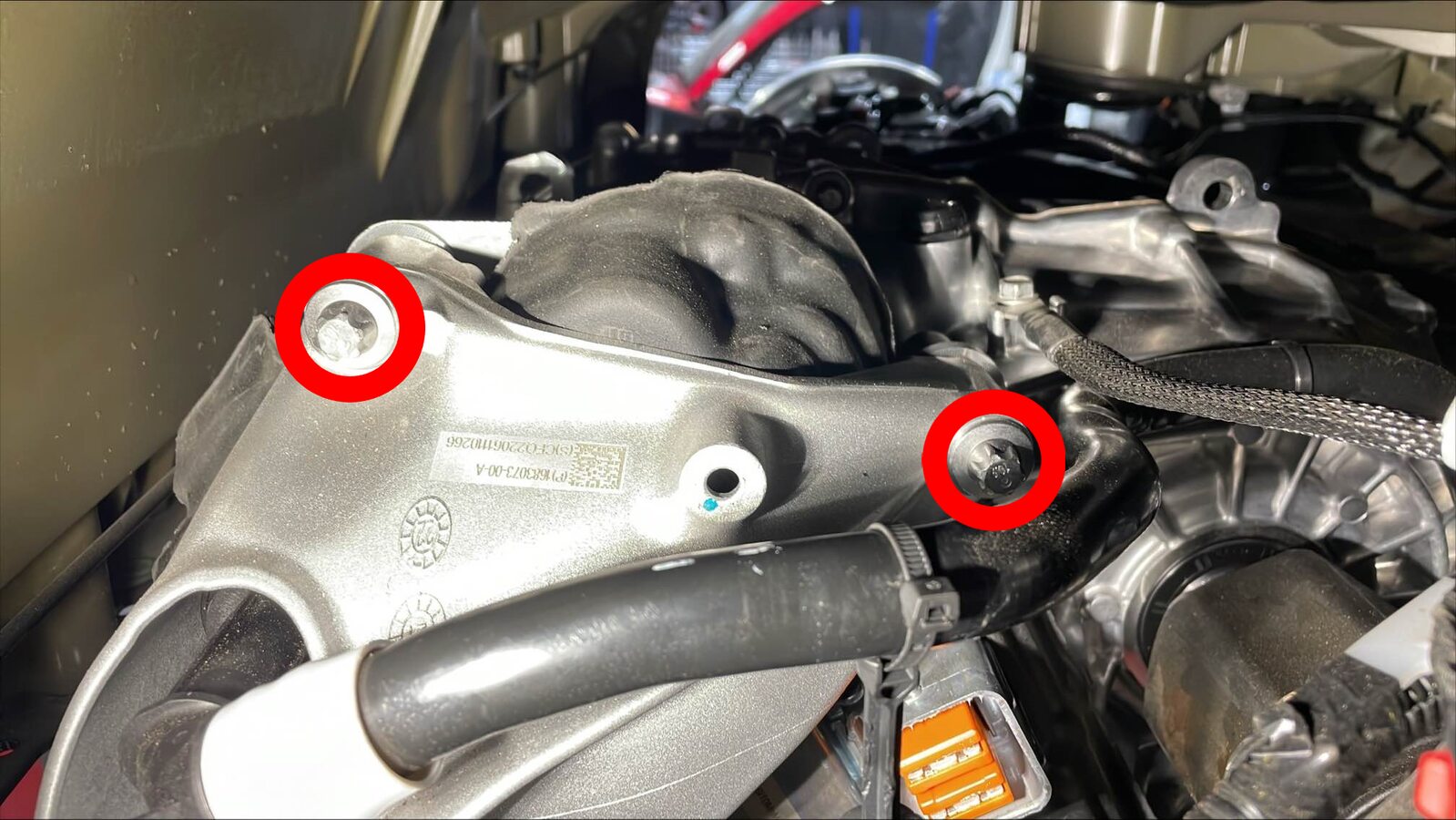

    1. 安装新的螺栓，将左侧支座固定到后驱动单元（紧固至 35 Nm，再旋转 55 度）。
      注
      螺栓零件号：1111864-00-B

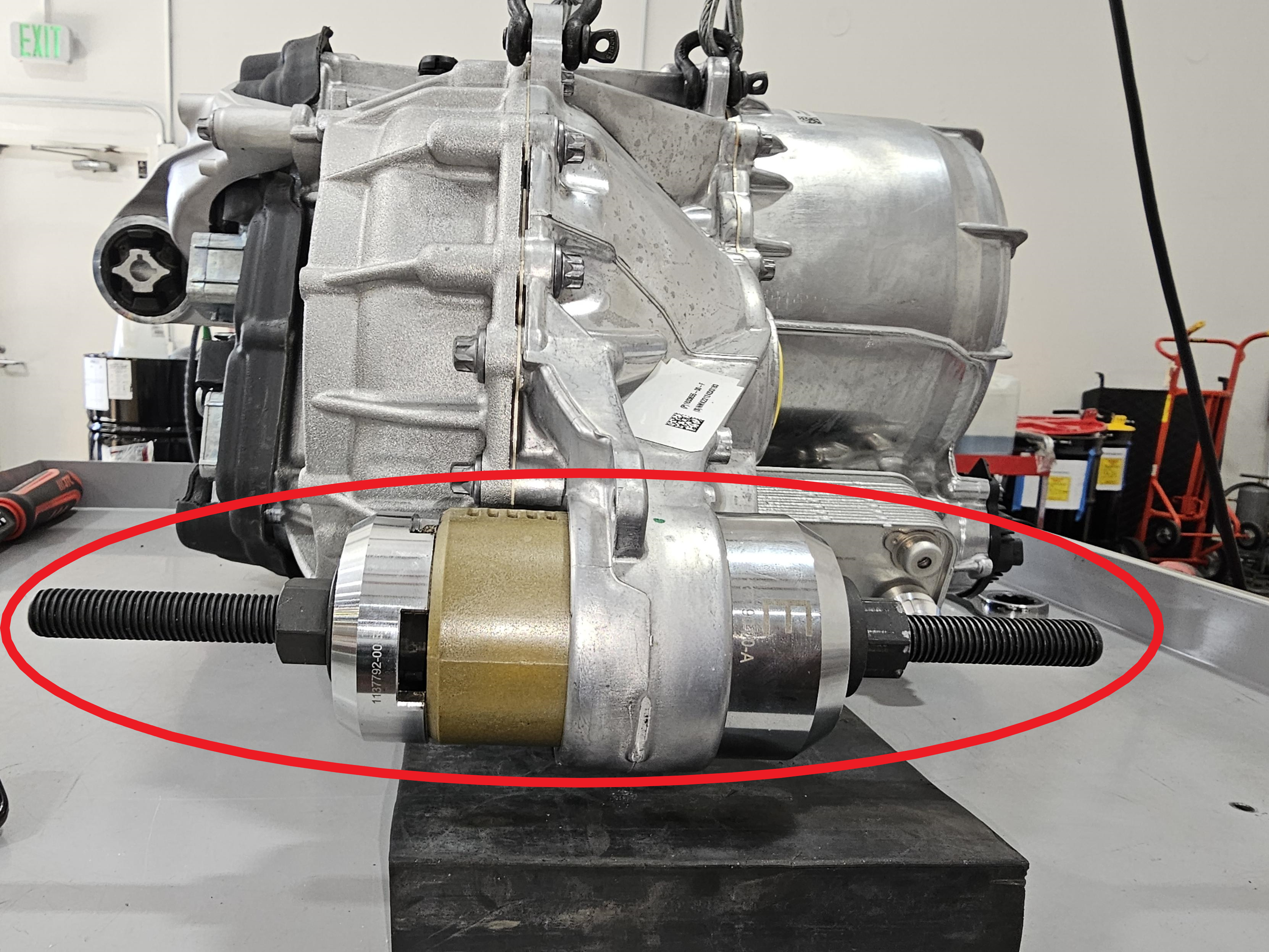

    2. 安装衬套工具，以压入新的右侧衬套。
      注

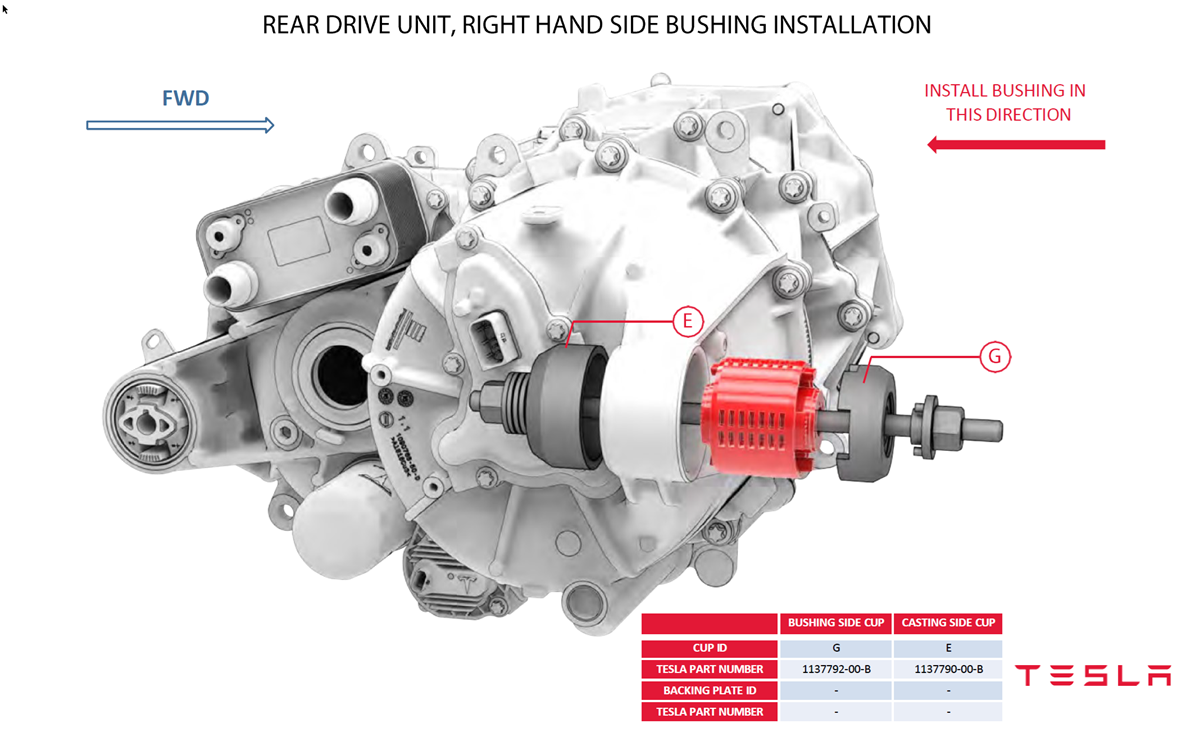

      装配特殊工具时，使用如图所示的 "E" 和 "G" 罩帽。
      注
      始终在轴承一侧推动并握住另一侧。确保键槽朝上，并且衬套的接线片位于 "G" 罩帽开口的中心处。
    3. 将另一螺母固定在适当位置的同时，用扳手转动轴承侧套管安装工具螺母。
      注
      安装前，在衬套外部涂上喷雾润滑剂。
    4. 分离套管工具，然后从驱动单元上拆下。
    5. 安装衬套工具，以压入新的左侧衬套。
      注
      装配专用工具时，使用 "E" 和 "G" 罩帽。
      注
      始终在轴承一侧推动并握住另一侧。确保键槽朝上，并且衬套的接线片位于 "G" 罩帽开口的中心处。
    6. 旋转止推垫圈上的螺母以在驱动单元上套上新的套管。
      注
      安装前，在衬套外部涂上喷雾润滑剂。
    7. 分离套管工具，然后从驱动单元上拆下。
    8. 安装后驱动单元 (4DU)。请参阅 驱动电机 - 后 (4DU)（拆卸和安装）。
