车载电脑(拆卸和安装)

校正代码 21151001 1.08 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
请勿同时维护车载电脑和驱动变流器。请首先维护车载电脑。成功安装车载电脑后,再维护驱动变流器。
  • 2023 年 7 月 14 日:更新至最新验证。
  • 1119171-00-A 车载电脑冷却液端口堵头
  • 1135762-00-A 冷却软管维修堵头套件,Model 3

拆卸

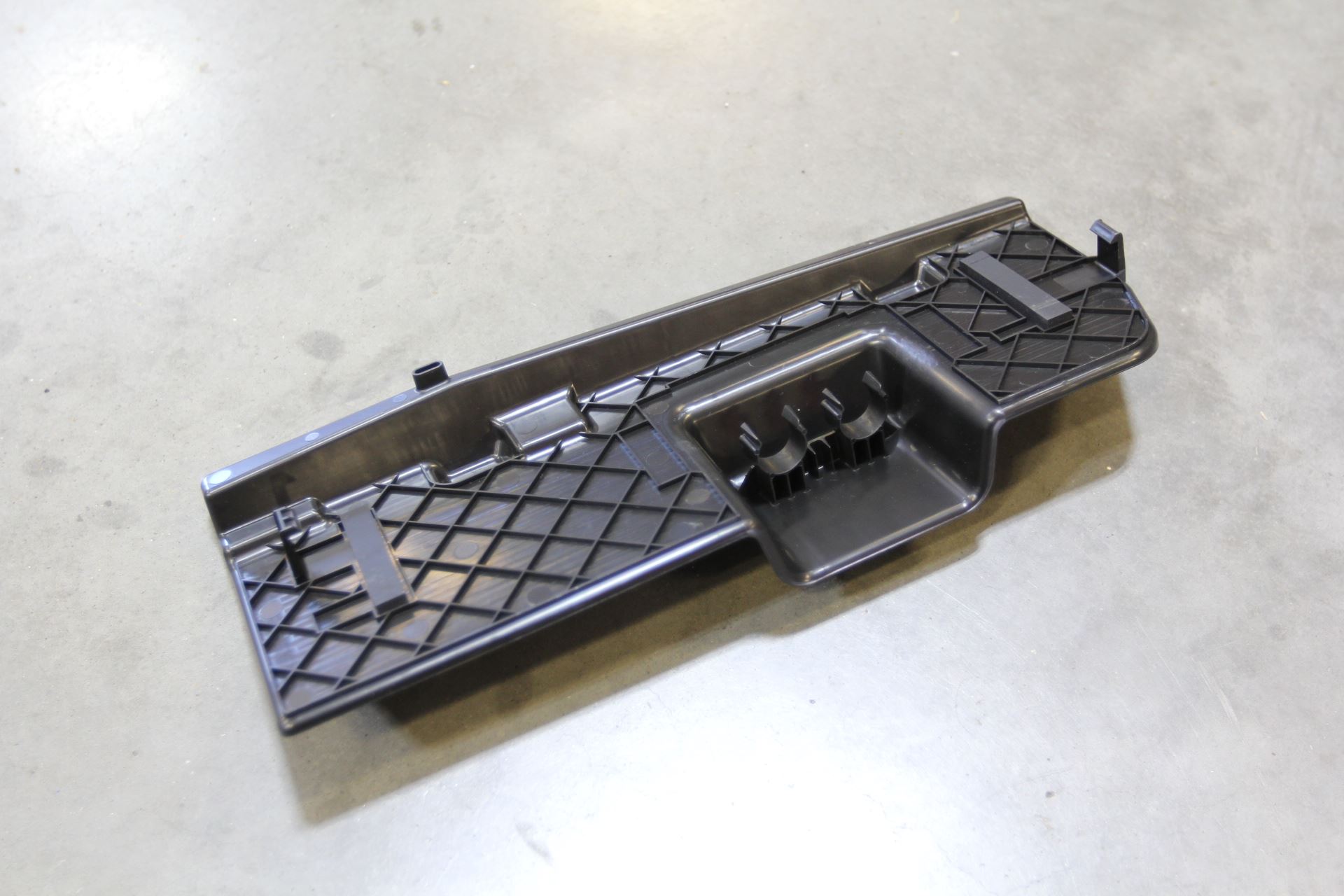

  1. 打开前车门并降下所有车窗。
  2. 将副驾位座椅向后移动。
  3. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  4. 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 在车载电脑冷却剂软管连接下放置吸收性材料,以收集溢出的冷却剂。

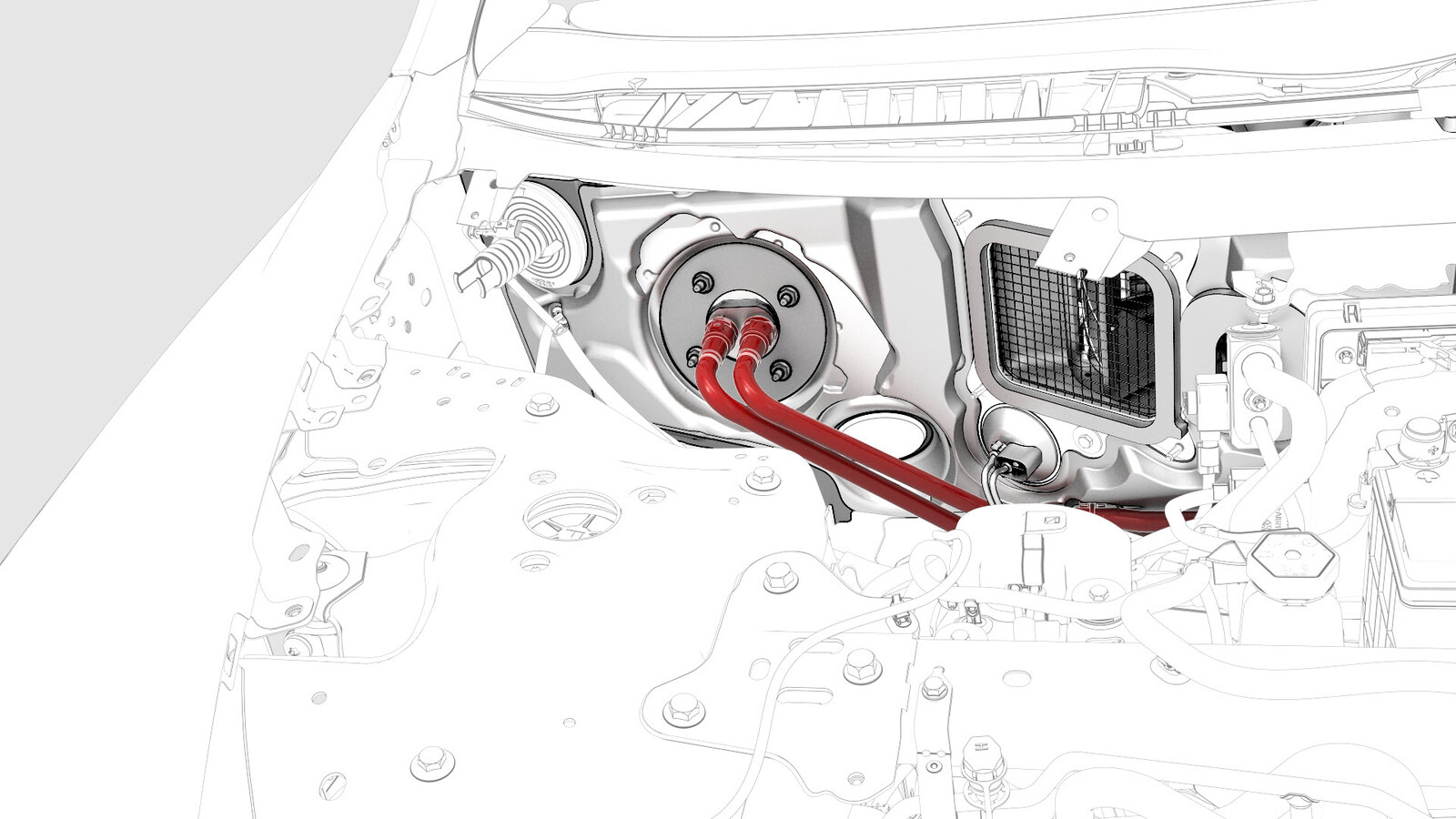

  7. 松开连接到车载电脑的冷却液软管上的夹子,然后断开冷却液软管与车载电脑的连接。

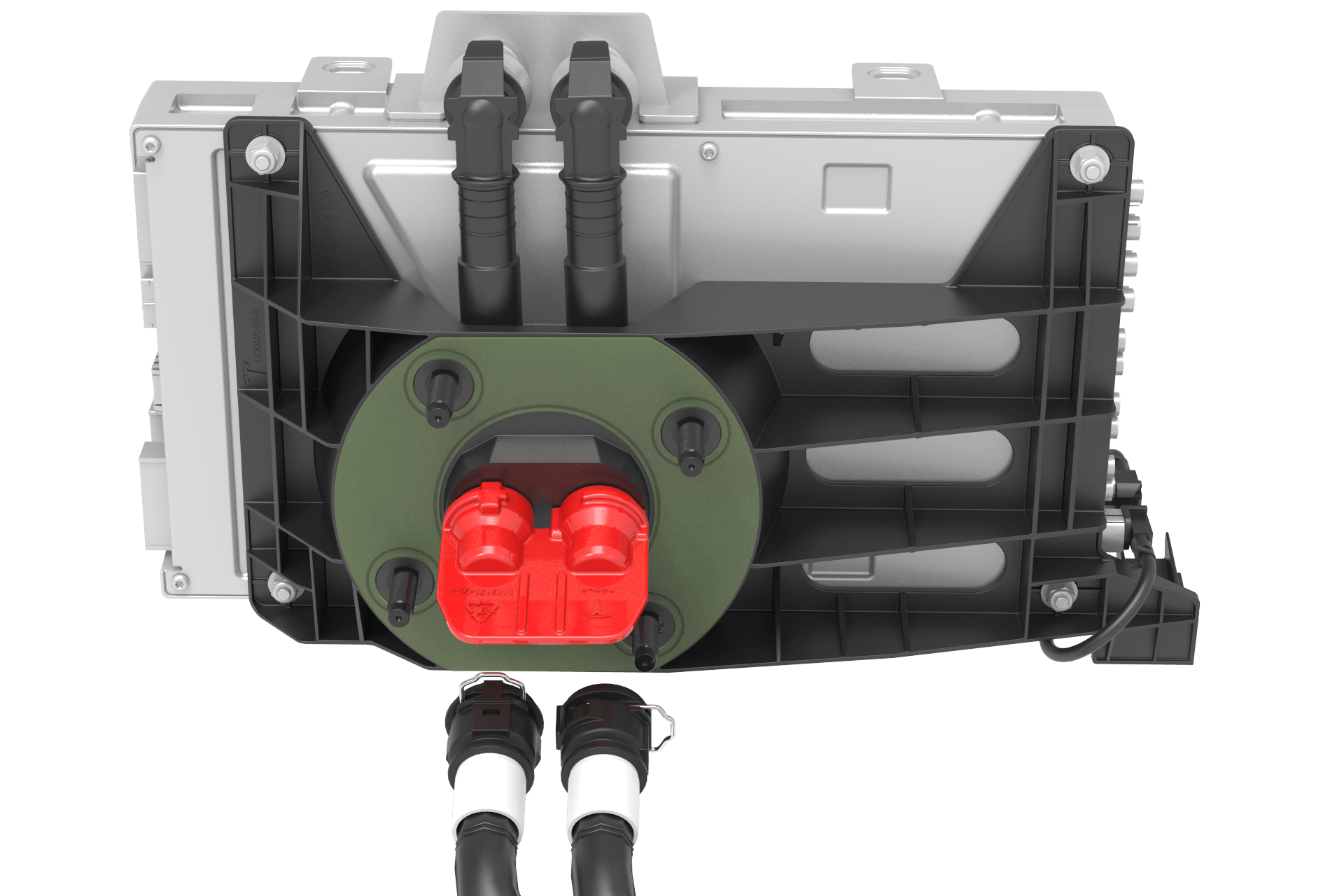

  8. 在车载电脑冷却液接头上方安装车载电脑冷却液端口塞。

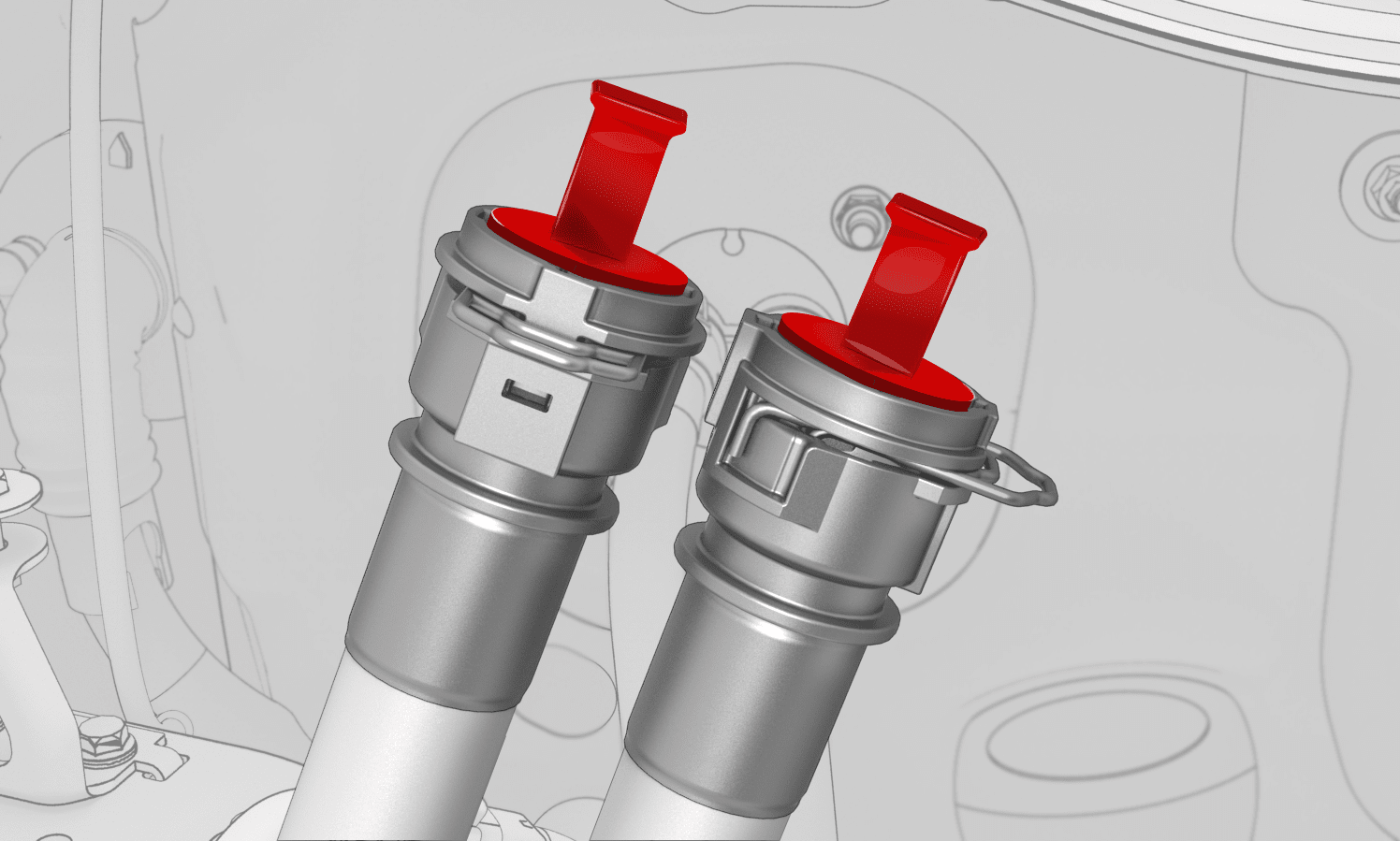

  9. 堵住冷却液软管的内螺纹接头。

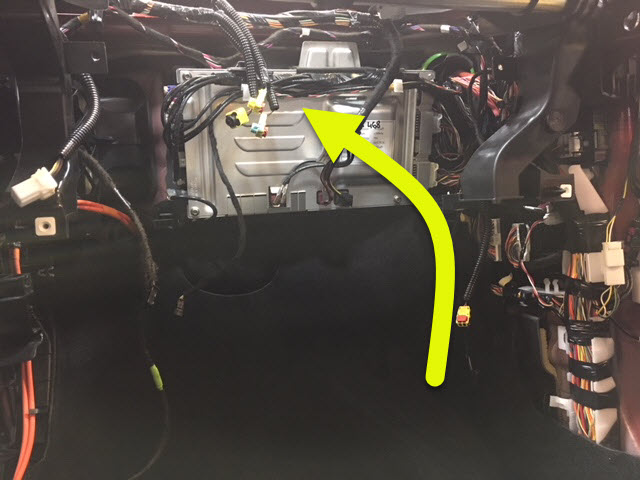

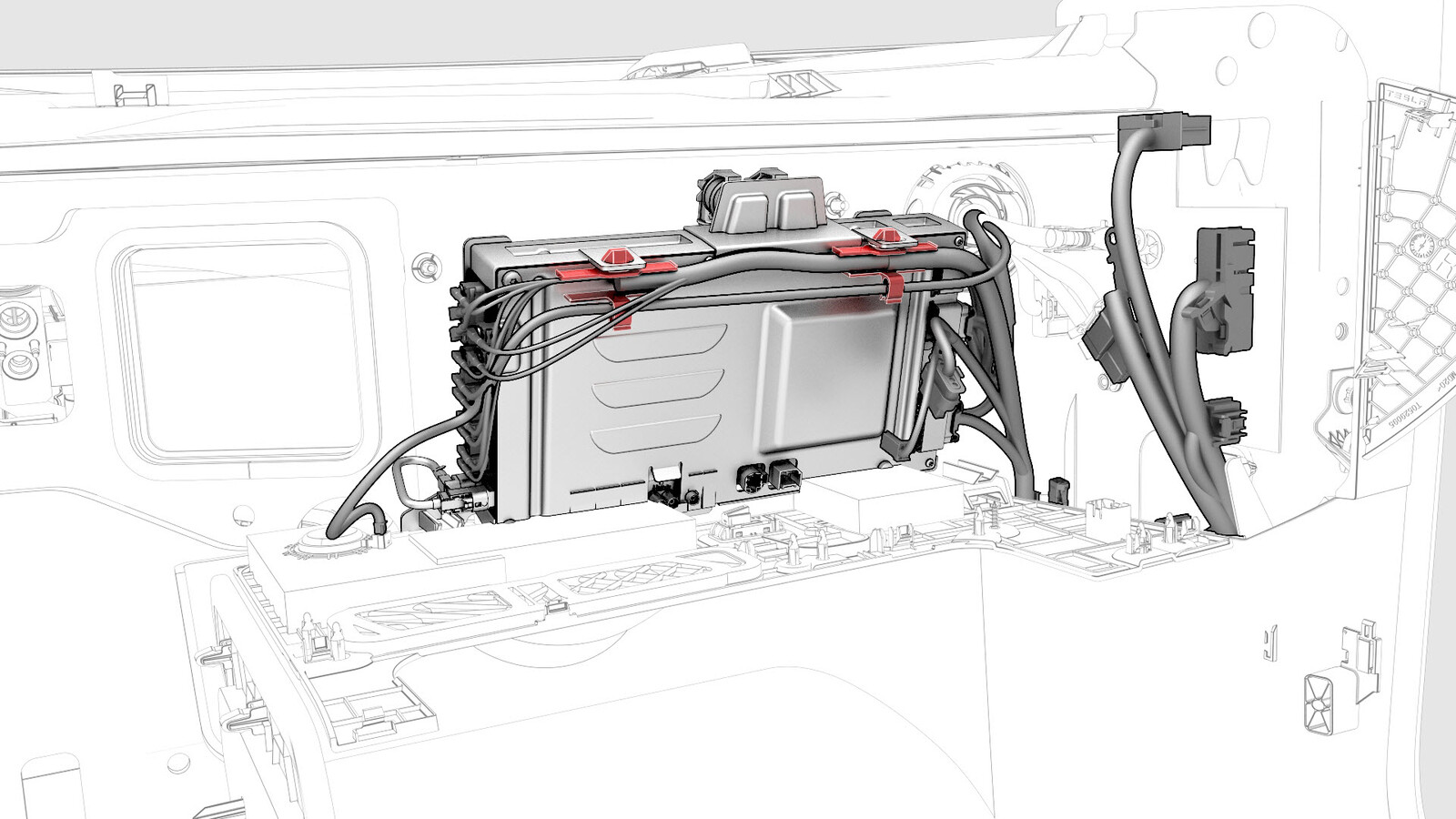

  10. 拆卸并弃置将车载电脑固定到车身的螺母。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
  11. 拆下副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  12. 从仪表板上拆下膝部气囊总成(如果配备)。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    从仪表板上拆下该总成后,无需从封闭饰板上拆下气囊。

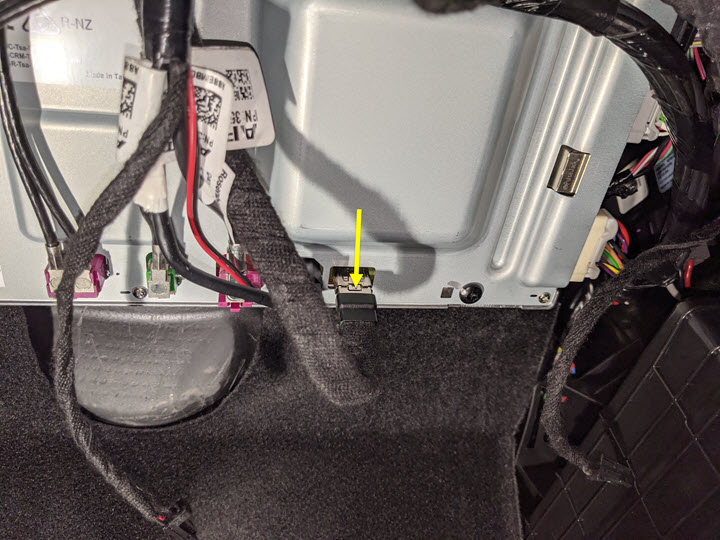

  13. 将手套箱 USB 线从车载电脑上断开。

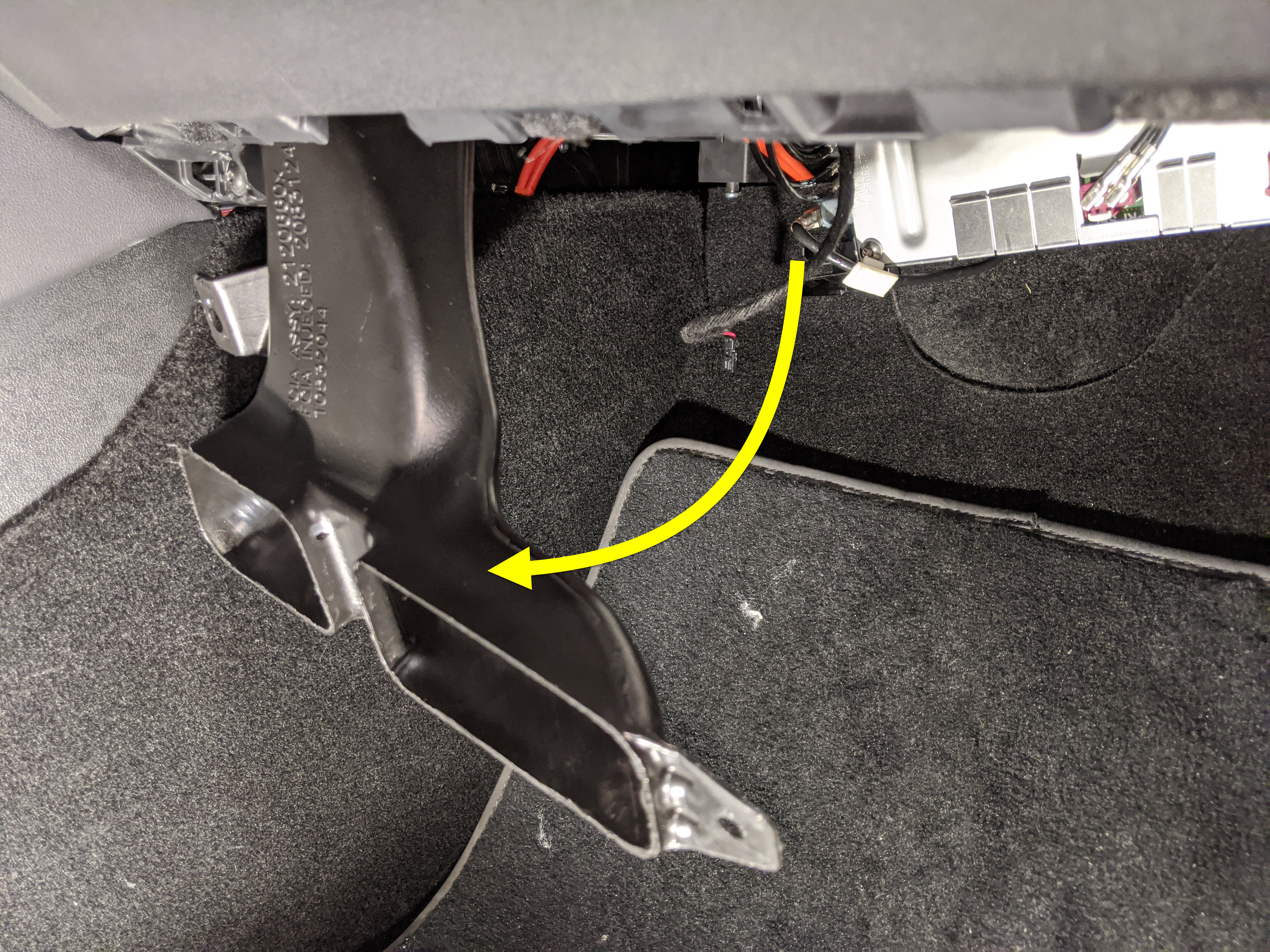

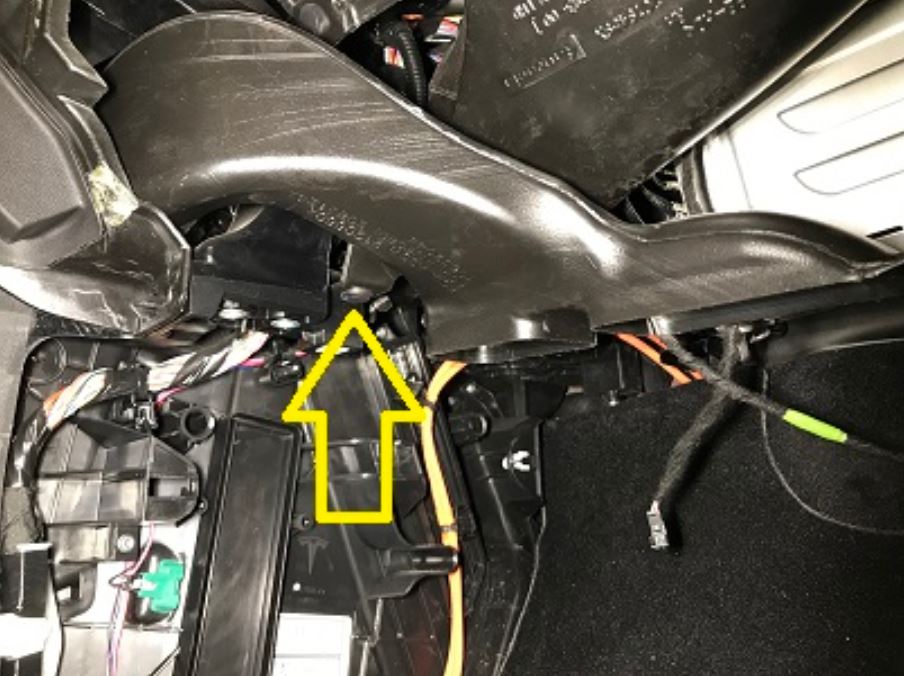

  14. 拆卸固定副驾位脚部空间风管的卡子,然后向下旋转风管,使其远离仪表板以便操作。

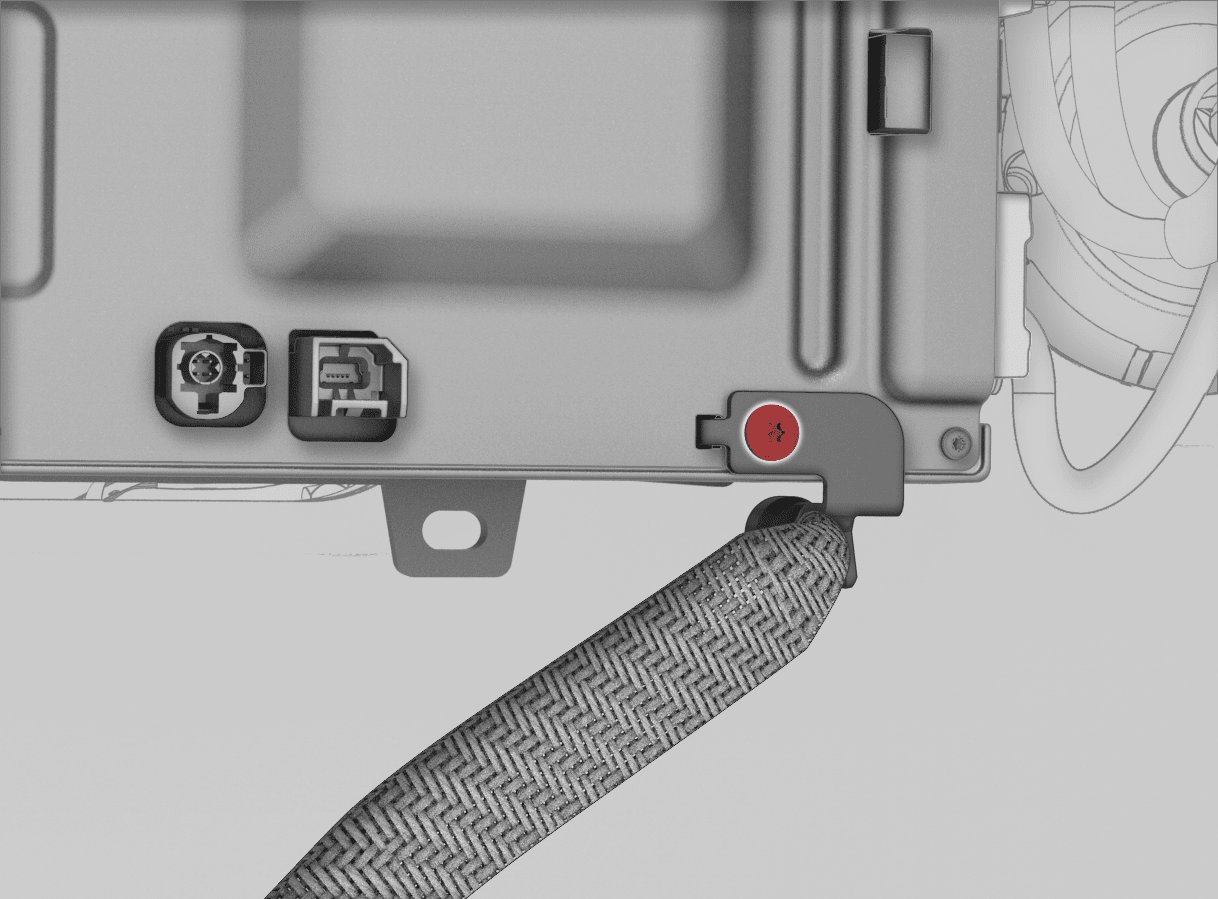

  15. 拆下将接地带固定到车载电脑的螺栓和螺母,然后从车载电脑上松开接地带。
    3.5 Nm (2.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    拆下螺母后将其弃用。
    提示: 推荐使用以下工具:
    • 8 mm 套筒扳手

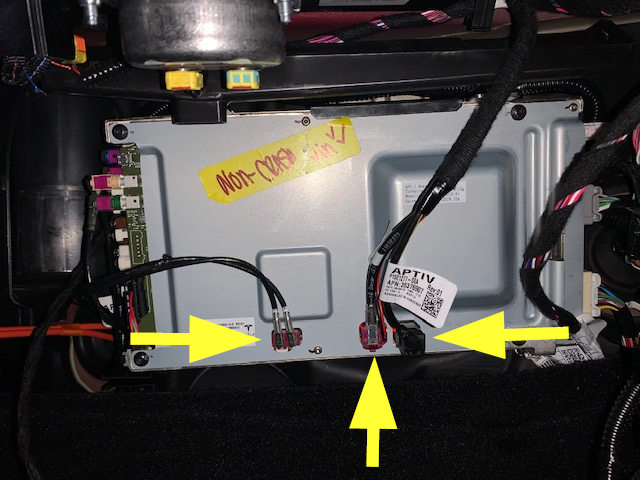

  16. 断开车载电脑前部的连接器 (x3)。
    Informational PurposesAn informational icon, calling your attention
    断开连接器前松开连接器锁(如果配备)。

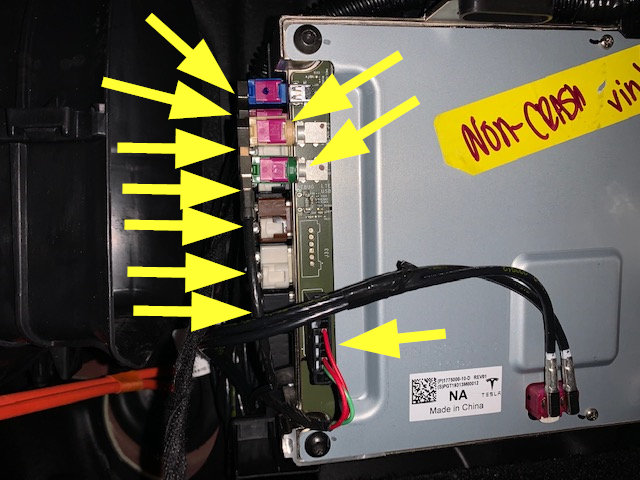

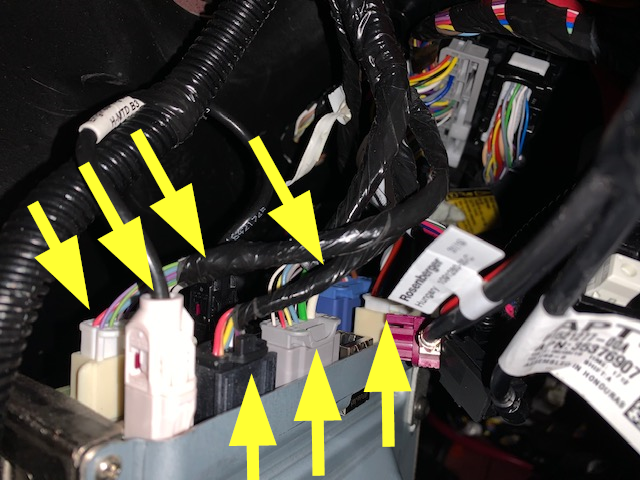

  17. 断开车载电脑 LH 侧的连接器 (x10)。
    Informational PurposesAn informational icon, calling your attention
    断开连接器前松开连接器锁(如果配备)。

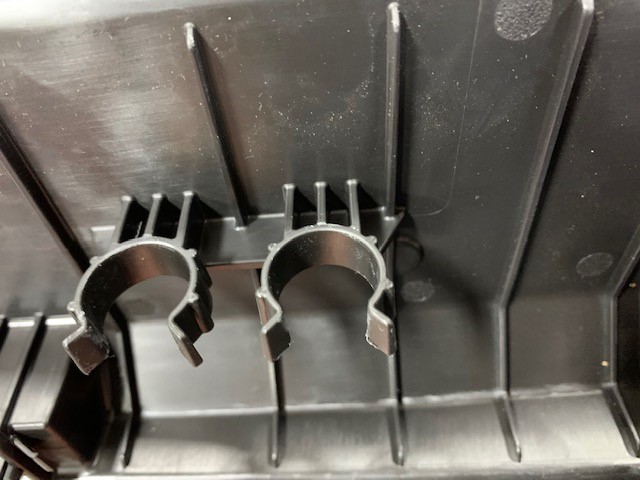

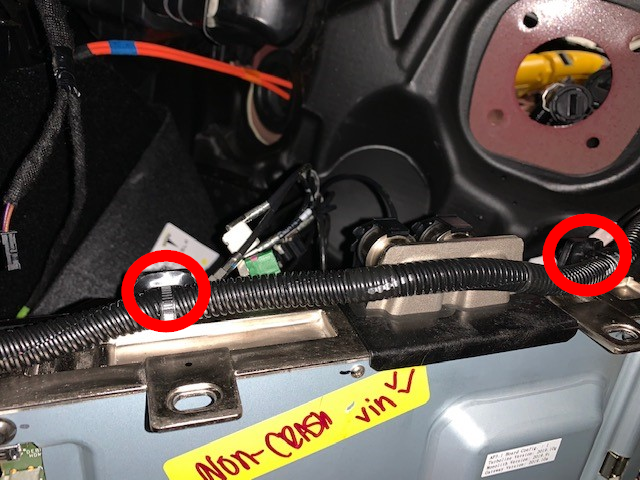

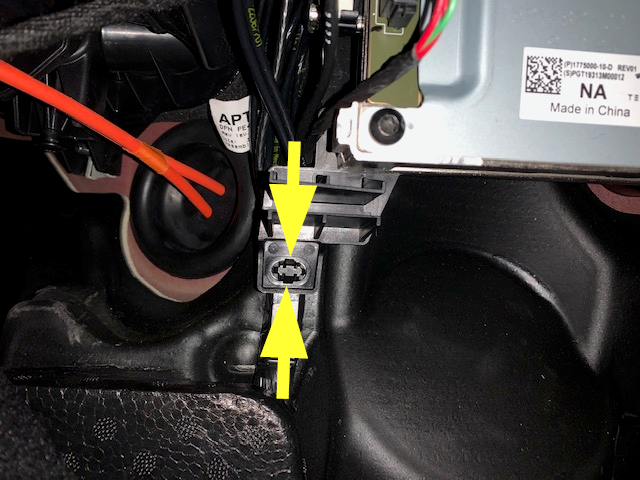

  18. 使用尖嘴钳夹住线束导向夹上的释放锁片,然后松开夹子。
  19. 在车载电脑下方放置吸收性材料。

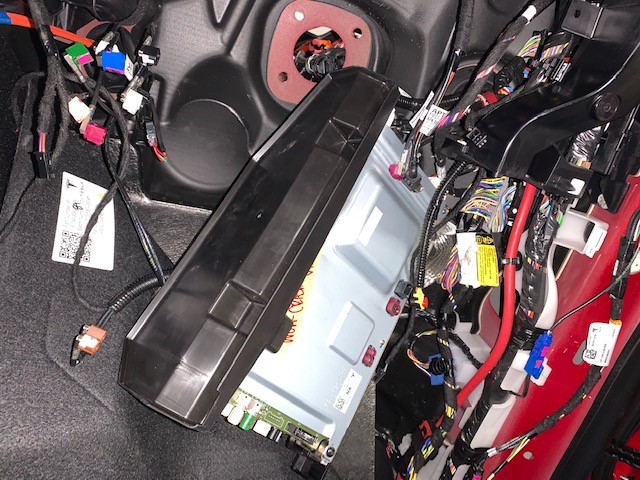

  20. 将车载电脑向内滑,以便操作连接器和线束夹。
    提示: 右手放在车载电脑上方,左手放在车载电脑下方,借助右手将气囊向上推(朝向车辆后部),为遮阳板留出间隙。
  21. 拆下车载电脑护罩。
    Informational PurposesAn informational icon, calling your attention
    无需完全卸下车载电脑即可接近。拆下安装螺母即可充分移动。

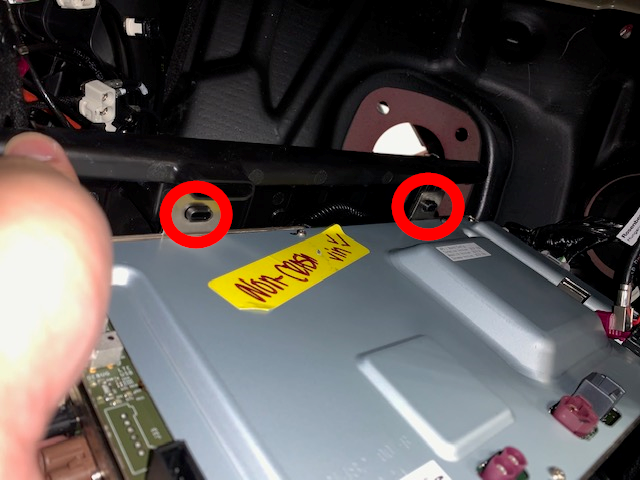

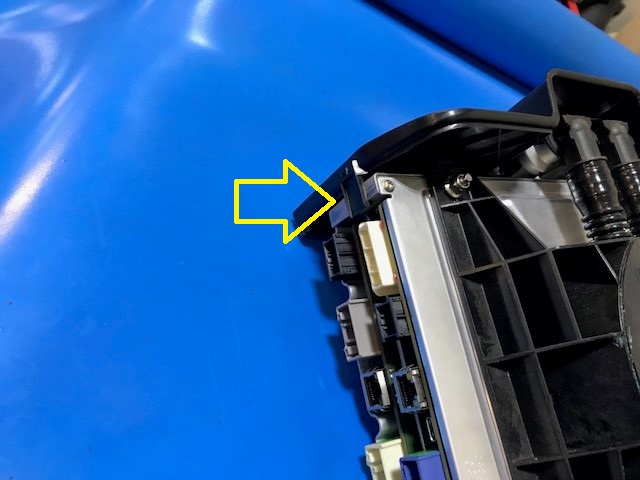

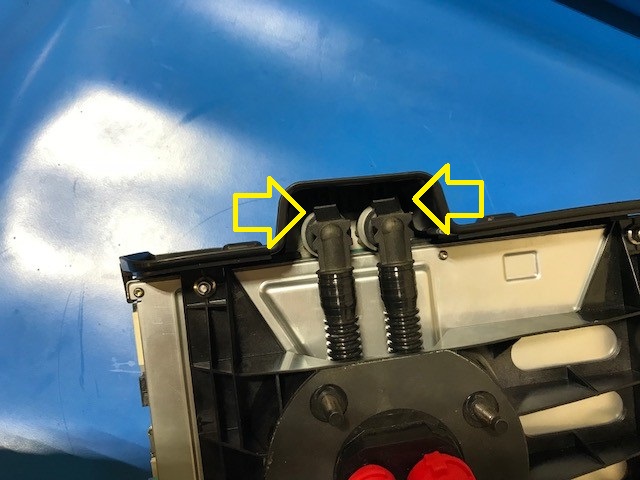

  22. 松开车载电脑顶部的卡子(2 个)。

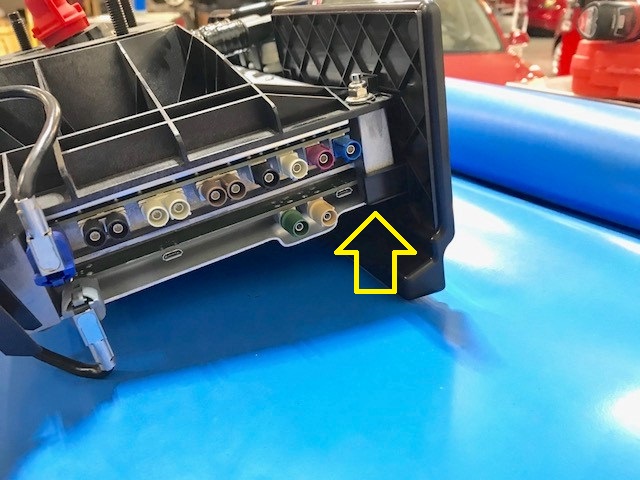

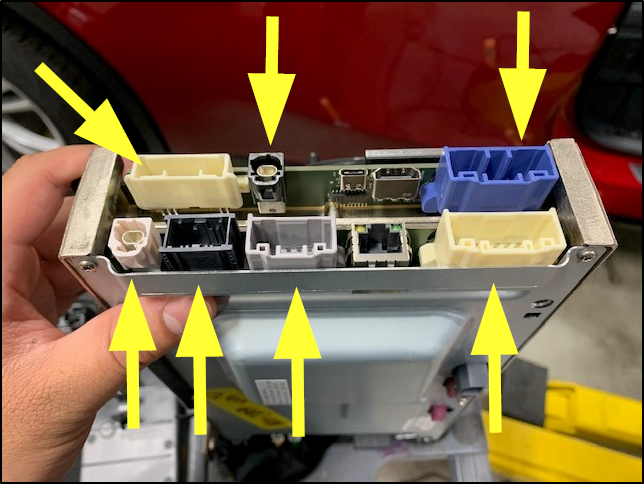

  23. 松开车载电脑右侧的连接器(7 个),然后将车载电脑从车辆上拆下。

安装

  1. 将车载电脑放置在车上的相应安装位置,然后将电气线束连接器 (x21) 连接到车载电脑上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免冷却液溢流到电气连接器上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请注意在安装过程中请勿损坏副驾位安全气囊线束和连接器。
  2. 紧固将电气线束固定到车载电脑的夹子。
  3. 将车载电脑护罩安装到车载电脑上。
  4. 将车载电脑滑动到隔板上的正确位置。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    由于护罩与副驾位气囊连接器和线束之间的间隙非常小,安装过程中请务必小心。
  5. 将手套箱 USB 线连接到车载电脑。
  6. 安装新螺母 (x4),以便将车载电脑固定到车身上。
    7.1 Nm (5.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
  7. 拆卸车载电脑和冷却液软管上的堵头,然后将软管固定到车载电脑上。
  8. 拆卸冷却液罐罐盖,然后按指示将冷却液罐充注至颈部的底部。
  9. 取走车载电脑冷却液软管连接点和车载电脑下方的吸收性材料。
  10. 安装膝部气囊总成(如果配备)。请参阅气囊 - 膝部 - 副驾位(拆卸和更换)
  11. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  12. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  13. 在 Toolbox 中,点击 Actions 选项卡,然后搜索“Air Purge”。
  14. 点击TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGESearch for routine in ToolboxCoolant Air PurgeThermal / Coolant System - Coolant Purge Starthv / Front Drive Inverter Replacement - Coolant Air Purgehv / Rear Drive Inverter Replacement - Coolant Air Purgehv / Rear Left Drive Inverter Replacement - Coolant Air Purgehv / Rear Right Drive Inverter Replacement - Coolant Air Purgehv / Front Drive Unit Replacement - Coolant Air Purgehv / Rear Drive Unit Replacement - Coolant Air PurgeThermal / Actions - Coolant Purge Stop or Coolant Purge Start,点击Run,然后等待例行程序完成。
  15. 断开 Toolbox,然后从车辆上取出笔记本电脑。
  16. 安装副驾位脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  17. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
  18. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气(拆卸和更换)
  19. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  20. 将副驾位座椅移回原位。
  21. 升起所有车窗,关闭所有车门。
