冷却液泵 - 动力总成（拆卸和更换）

校正代码 18308102 0.90 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 8 月 6 日：将 O 型环润滑说明从使用 silaramic 润滑脂变更为使用硅基润滑剂。

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  3. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  4. 在超级瓶下方放置一个冷却液排放装置。
  5. 如果车辆装配了双电机，请执行以下操作步骤。否则，请转至第6步。
    1. 在前驱动单元热交换器下方安装一个折叠式漏斗。
      Informational PurposesAn informational icon, calling your attention
      注
      确保折叠式漏斗盖住前驱动单元 12V 连接器和转向齿条，并且其所处位置适合接收从热交换器冷却液出口流出的液体。
    2. 松开卡子，将前驱动单元热交换器至超级瓶软管从热交换器冷却液出口处断开，然后将冷却液排入冷却液排放容器中。
    3. 用塞子堵住前驱动单元热交换器至超级瓶软管和热交换器冷却液出口。
  6. 松开将电气线束固定到吸入/液体管路的夹子。
  7. 将电气线束从动力总成冷却液泵连接器上断开。

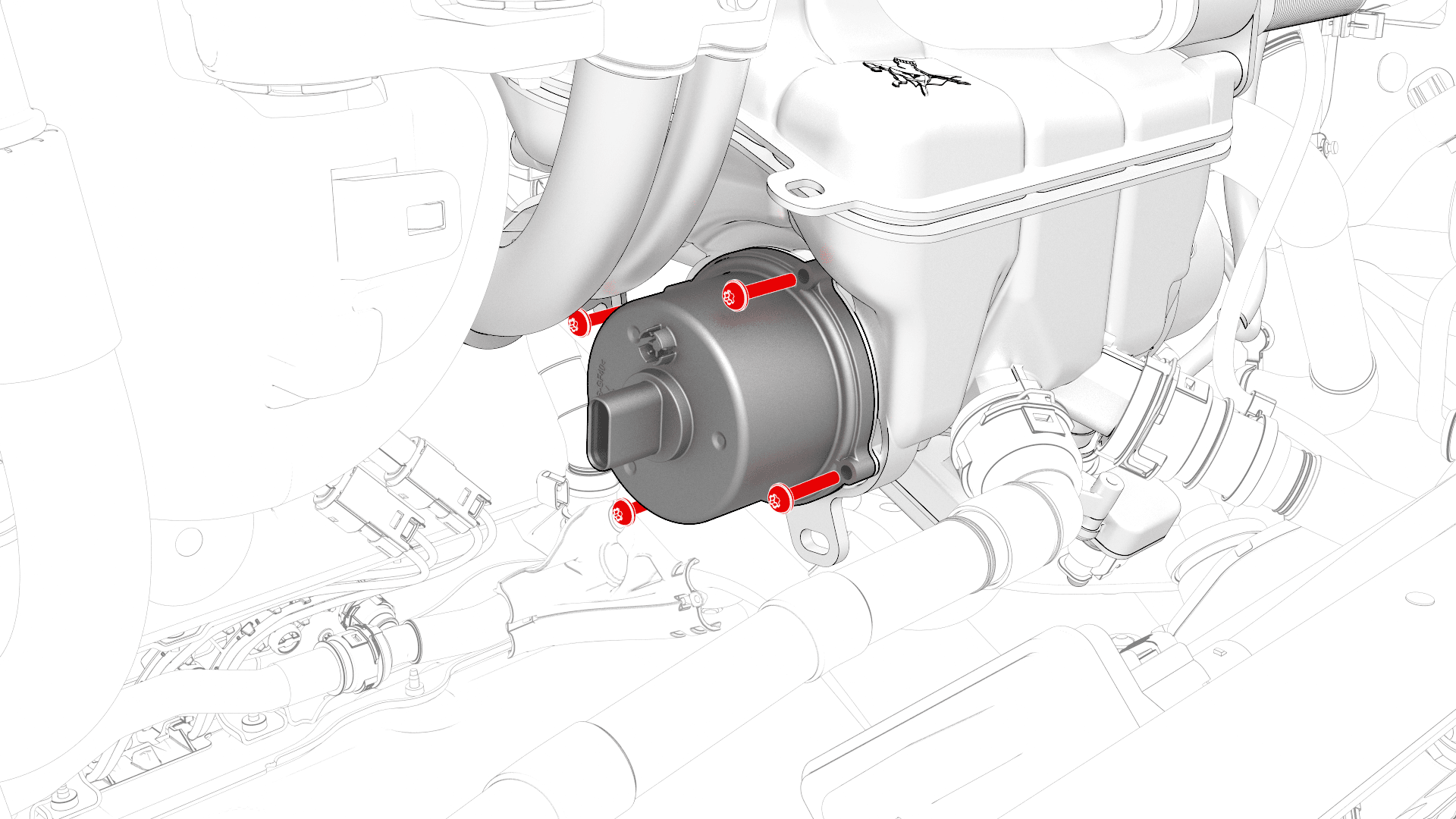

  8. 拆下并弃置将动力总成冷却液泵固定到超级瓶的螺栓，然后将该泵从超级瓶上拆下。

安装

  2. 拆下并弃置超级瓶上待安装冷却液泵处的 O 型环；如有碎屑，也请清除。
  3. 确保新 O 型环安装到新冷却液泵上。
  4. 使用硅基润滑剂润滑 O 型环。
  5. 将冷却液泵出口置于向上位置，然后将冷却液泵插入超级瓶。
  6. 确保冷却液泵完全就位于超级瓶中。
  7. 手动拧紧新螺钉，将冷却液泵固定到超级瓶。
  8. 以对角方式紧固冷却液泵螺钉。
    1.8 Nm (1.3 lbs-ft)
  9. 将电气线束与冷却液泵连接器相连。
  10. 紧固将电气线束固定到吸入/液体管路的夹子。
  11. 如果车辆装配了双电机，请执行以下操作步骤。否则，请转至第11步。
    1. 取下前驱动单元热交换器至超级瓶软管处和热交换器冷却液出口处的塞子。
    2. 将前驱动单元热交换器至超级瓶软管连接到热交换器冷却液出口，然后紧固卡子。
    3. 取走前驱动单元热交换器下方的折叠式漏斗。
  12. 取走车辆下方的冷却液排放容器。
  13. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  14. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  15. 执行冷却系统真空重新加注程序。请参阅冷却系统（真空重新加注）。
  16. 安装驾驶室进气槽总成。请参阅槽 - 驾驶室进气（拆卸和更换）。
  17. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
