高压电池仓漏气测试

校正代码 16100400 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1026636-00-A 高压电池组外壳泄漏测试仪
  • 1140501-00-A 高压电池完整外壳泄漏测试包套件
  • 1144879-00-A 高压电池外壳泄漏测试适配器套件
  • 1455410-00-A 虚拟插头套件
  • 1108272-00-B 变流器逻辑连接器盖，3DU
  • 1813553-00-A MYSP Platter, 空气分流器外壳泄漏测试仪

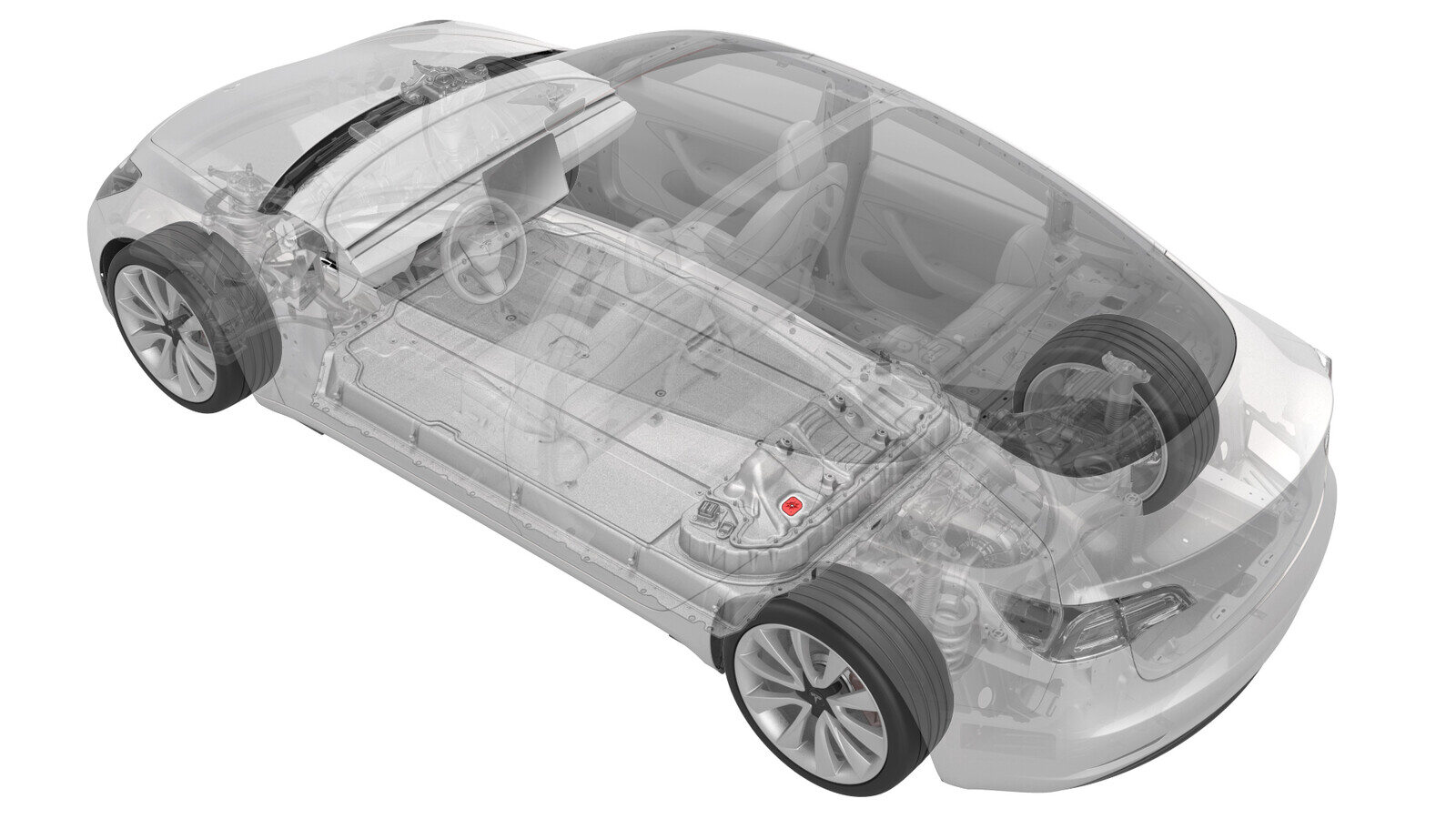

程序

  1. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。

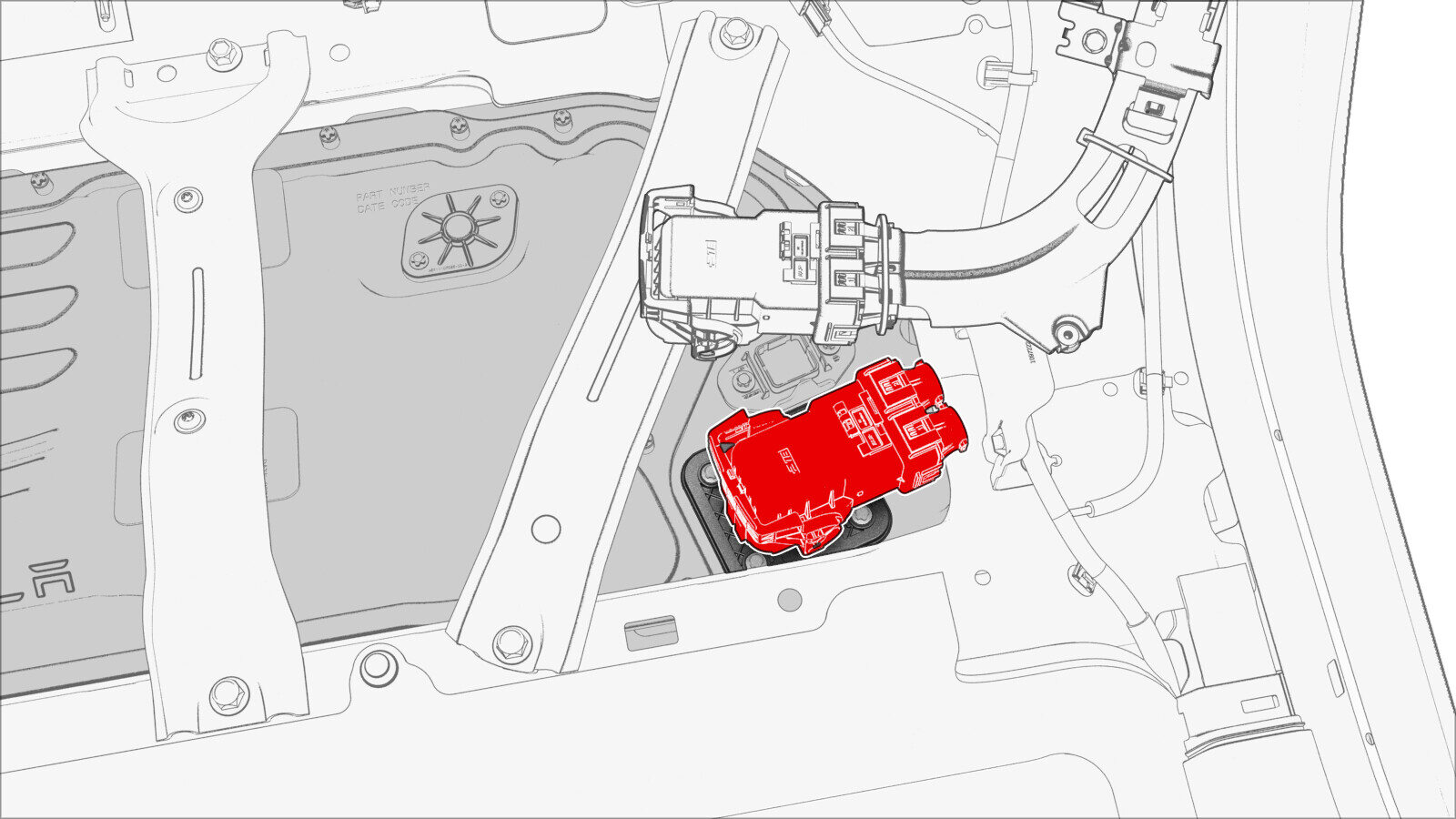

  2. 确保逻辑连接器罩贴合在高压控制器连接器上，以防止泄漏。
  3. 拆卸高压电池后车底护板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
  4. 确保高压电池后侧周围的高压电池连接器已放置入位、稳妥固定。
  5. 安装高压电池后车底护板。请参阅滑板 - 高压电池 - 后部（拆卸和更换）。
  6. 拆卸高压电池仓高压盖。请参阅盖 - 高压 - 高压电池仓（拆卸和更换）。
  7. 拆卸左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  8. 松开将低压电气线束固定到高压电池仓处充电接口至高压电池线束支架的夹子。
  9. 拆卸在高压电池仓处固定充电接口至高压电池线束支架的螺栓，然后从车辆上拆下支架。
  10. 滑动释放装置，将充电接口至高压电池线束的直流输入连接器把手从固定位置解锁。

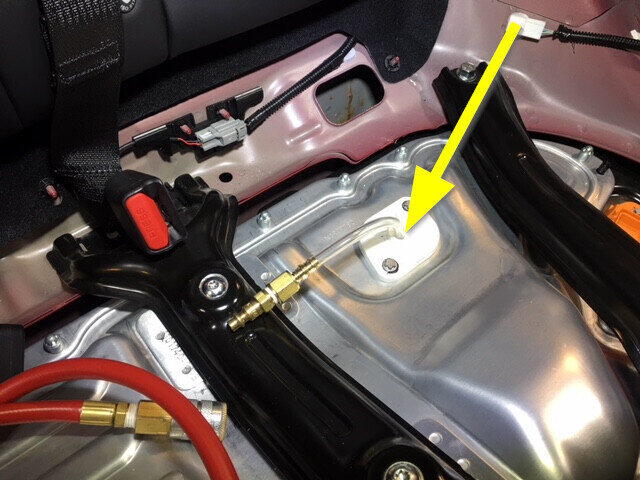

  11. 将直流输入连接器把手抬至最高处。
  12. 将直流输入连接器从高压电池仓直流输入接头上拆下。
  13. 如果充电接口至高压电池线束有三相连接器，请继续执行下一步骤，否则请转至第17步。
  14. 滑动释放装置，将充电接口至高压电池线束的三相连接器把手从固定位置解锁。
  15. 将三相连接器把手抬至最高处。
  16. 将三相连接器从高压电池仓三相接头上拆下。
  17. 松开将充电接口至高压电池线束固定到左侧 C 柱下部的夹子。

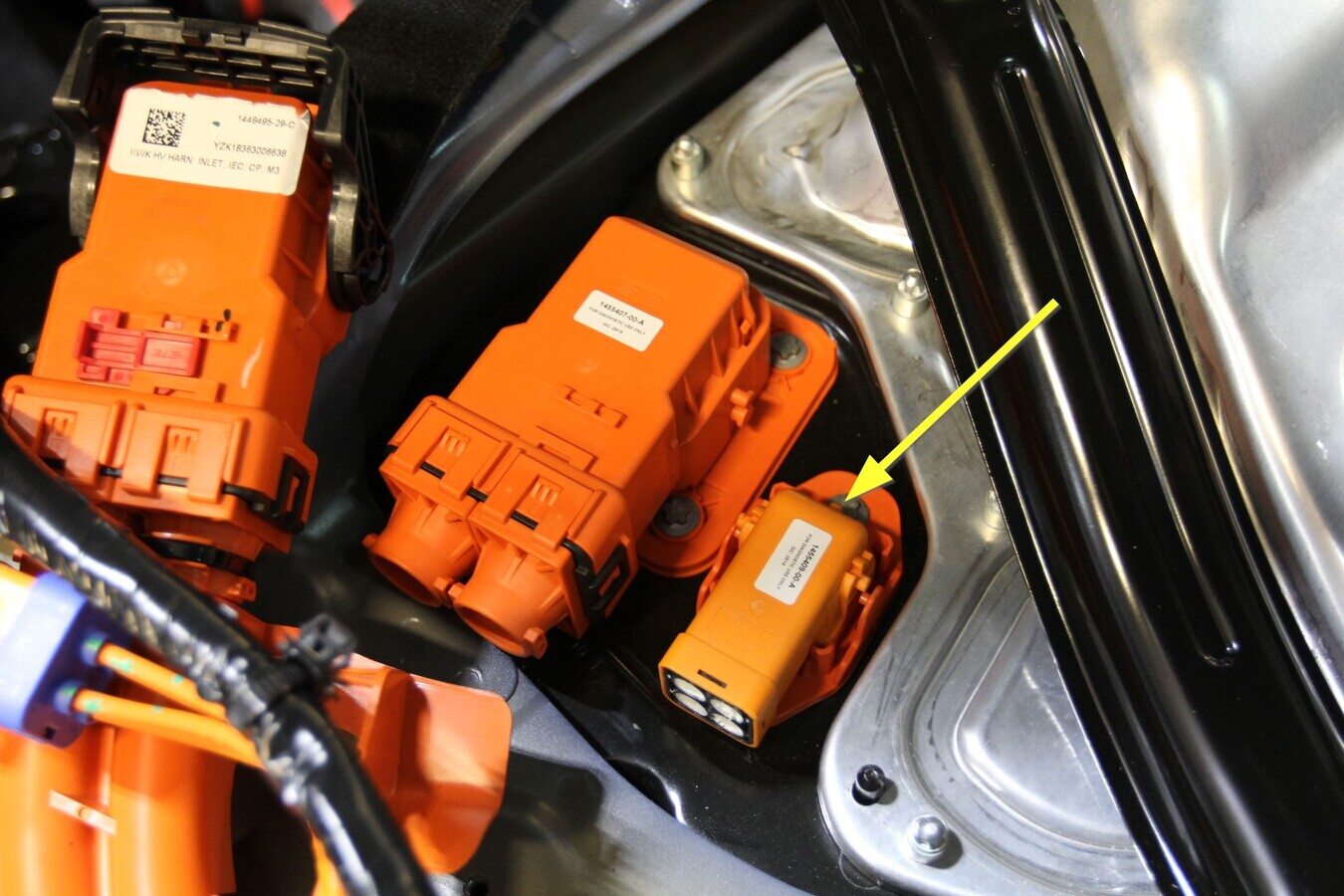

  18. 将充电接口虚拟插头安装到直流输入总成。
  19. 如果充电接口至高压电池线束有三相连接器，请在三相接头上安装虚拟插头。
  20. 拆卸并弃置高压电池仓探针盖上的通气孔塞。

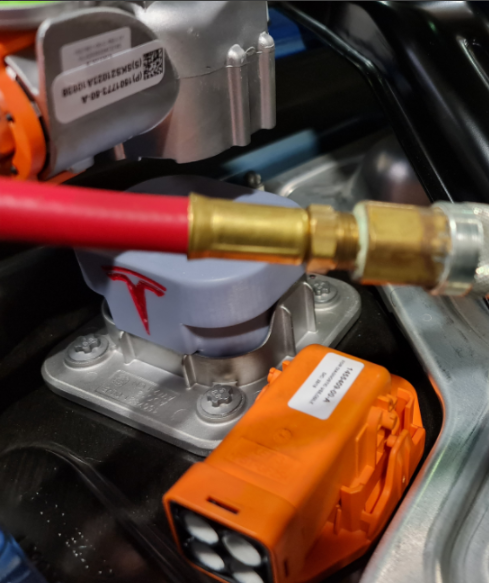

  21. 将泄漏测试适配器安装到高压电池仓探针盖上。

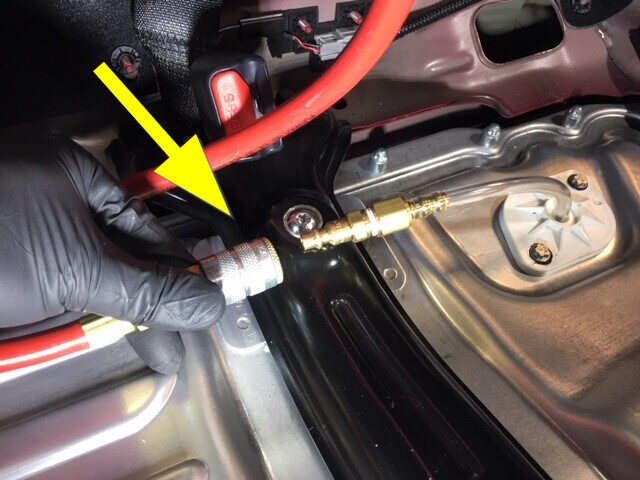

  22. 将电池组外壳泄漏测试仪与泄漏测试适配器相连。
  23. 将阀门旋钮转至垂直位置，关闭电池组外壳泄漏测试仪上的两个阀门。
  24. 将电池组外壳泄漏测试仪连接到供气装置上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电池组外壳泄漏测试仪阀门全都处于关闭状态。
  25. 通过将阀门旋钮转至水平位置将入口阀置于打开状态。
  26. 将电池组外壳泄漏测试仪设置为 0.15 psi。
  27. 打开出口阀并向高压电池仓中注入空气，等待 60 秒，使压力稳定在 0.15 psi。
  28. 关闭入口阀并等待 45 秒，使压力趋于稳定。
  29. 记下起始压力。
  30. 等待 60 秒以测试压力，然后记下终止压力值。
  31. 用起始压力减去终止压力，根据情况执行相应操作：
    • 如果差值大于 0.0231 psi，请检查软管、适配器和插头配件，关闭出口阀并打开入口阀，检查电池组外壳泄漏测试仪压力，然后从第 27 步开始重新测试。如果差值仍大于 0.0231 psi，从 Toolbox 文章 41588 入手，进一步调查压力泄漏的可能原因。如果仍无法找到压力泄漏的原因并解决问题，请上报 Toolbox 会话。
    • 如果差值小于或等于 0.0231 psi，则继续此程序。
  32. 将供气装置从电池组外壳泄漏测试仪上断开。
  33. 断开电池组外壳泄漏测试仪与泄漏测试适配器的连接。
  34. 从高压电池仓探针盖上拆下泄漏测试适配器。
  35. 将新的通气孔塞安装到高压电池仓探针盖上。
  36. 如已安装，请从三相接头上拆下虚拟插头。
  37. 从直流输入总成中拆下充电接口虚拟插头。
  38. 将充电接口至高压电池线束的直流输入连接器把手抬至最高处。
  39. 用双手将充电接口至高压电池线束的直流输入连接器牢固连接到高压电池仓直流输入接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接。
  40. 将直流输入连接器按压到直流输入接头上，同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  41. 滑动释放装置，将直流输入连接器把手锁定在固定位置。
  42. 确认连接器完全就位，然后比对连接器两侧，确保正确锁定到位。
    Informational PurposesAn informational icon, calling your attention
    注
    连接器就位不当可能在日后导致连接器损坏和充电故障。
  43. 如果充电端口至高压电池线束有三相连接器，请继续执行下一步骤，否则请转至第49步。
  44. 将充电接口至高压电池线束的三相连接器把手抬至最高处。
  45. 用双手将充电接口至高压电池线束的三相连接器牢固连接到高压电池仓三相接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接。
  46. 将三相连接器按压到三相接头上，同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  47. 滑动释放装置，将三相连接器把手锁定在固定位置。
  48. 确认连接器完全就位，然后比对连接器两侧，确保正确锁定到位。
    Informational PurposesAn informational icon, calling your attention
    注
    连接器就位不当可能在日后导致连接器损坏和充电故障。
  49. 拧紧将充电接口至高压电池电线线束固定到左侧 C 柱下部的夹子。
  50. 将充电接口至高压电池线束支架安装到高压电池仓，然后安装将支架固定到高压电池仓的螺栓。
    10 Nm (7.4 lbs-ft)
  51. 紧固将低压电气线束固定到高压电池仓处充电接口至高压电池线束支架的夹子。
  52. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH（拆卸和更换）。
  53. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  54. 安装高压电池仓和高压电池仓 12V 盖。
