无障碍前置摄像头视角（精准清洁挡风玻璃内侧）
校正代码 10200348 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-10-29: 添加了一项“清洁摄像头按钮并非始终显示”的说明。
- 2026-10-08: 更新了清洁摄像头透镜的方法，更新后改用蔡司预润清洁湿巾和洁净室（干燥）擦片。
- 2026-10-07: 更新了 UI 界面步骤。
- 2026-03-26: 添加了“请勿使用未经批准的异丙醇湿巾”的注意事项。
- 2026-02-04: 更新了特定区域用零件信息。
- 2026-01-28: 添加了适用于中国以及特定地区的零件号。
- 2025-12-16: 仅在所有零件均可在其他地区获得的情况下退回至北美。
- 2025-12-01: 更新了程序适用地区，程序同样适用于欧洲、中东和非洲。
- 2025-11-17: 添加了优先选用的手电筒的零件号。
- 2025-10-29: 更新了饰板拆卸步骤，使操作步骤更为清晰。
- 2025-10-27: 将 Kimtech 擦拭巾添加到了干擦巾列表中。
- 2025-10-22: 添加了“仅允许使用非破坏性饰板工具和手动工具拆卸内饰”的注意事项。
- 2025-10-08: 添加了额外的工具章节。
- 2025-10-02: 添加了更多玻璃清洁用品，以供选择。
- 2025-10-02: 更新了挡风玻璃清洁完成以及重置辅助驾驶系统 (DAS) 的步骤。
- 2025-09-18: 在程序的开始添加了视频。
设备：
- 玻璃清洁用品：
- 预润透镜湿巾警告请勿使用未经批准的异丙醇 (IPA) 湿巾。使用未经批准的异丙醇 (IPA) 湿巾可能会导致挡风玻璃疏水涂层受损。
- 北美：2249444-00-A - 蔡司预润清洁湿巾或者 2249443-00-A - 蔡司镜片湿巾，200 抽
- 中国：2249443-00-A - 蔡司镜片湿巾，80 抽每包
- 欧洲、中东和非洲：2249443-02-B - 摄像头精准清洁用浸润湿巾
- 洁净室用无绒干擦巾
- 北美地区：以下用品之一（选择任何可用用品）：
- 2268681-00-A - Tramado 湿巾，500 抽/包
- 2265712-00-A - Tramado 湿巾，1000 抽/包
- 2265813-00-A - Liso 湿巾，500 抽/包
- 2265663-00-A - Liso 湿巾，1000 抽/包
- 2273991-00-A - Kimtech 擦拭巾，500 抽/包
- 中国、欧洲、中东和非洲：2273815-00-A - 洁净室用擦巾 - Kimtech
- 北美地区：以下用品之一（选择任何可用用品）：
- 玻璃清洁剂喷雾
- 北美：1083742-02-A - Zep 玻璃清洁剂
- 中国：2092858-00-A - Wurth 玻璃清洁剂
- 欧洲、中东和非洲：1083742-01-A - 玻璃清洁喷剂 (Berner 369938, Foerch 61001600, Wurth 89025)
- 如果所在地区没有以上零件号，请使用任何其他经批准的玻璃清洁剂。
- 无绒超细纤维毛巾
- 北美：2084223-00-A - 6 包，或 2084180-00-A - 120 包
- 中国：2092859-00-A
- 欧洲、中东和非洲以及其他地区没有以上零件号时：请使用另一条崭新的无绒超细纤维毛巾。
- 预润透镜湿巾
- LED 手电筒：
- 常去
- 2279425-00-A - 检查用可调焦手电筒
- 仅在没有上述手电筒可用的情况下使用以下工具。
- 1523885-00-A - 可充电钢笔式手电筒
- 常去
- 非破坏性塑料饰板工具：
- 1115421-00-B - 塑料饰板工具
- 丁腈手套
- 新增工具：
- 梅花 T10
- Wiha TorqueVario-S 0.80Nm - 2.0Nm
警告
IF PERFORMING IN MOBILE
SERVICE: the vehicle must be parked in a roofed or shaded area. Do not
perform this procedure directly under an open sky.
注
以下视频展示如何精准清洁挡风玻璃（适用于所有车辆）。
程序
-
Gently lift the wiper arms away from the
windshield to access the wiper blades, and then clean the wiper blades (x2) with isopropyl
(rubbing) alcohol, especially the edge of the wiper blades.
警告If wiper blades show degradation and need to be replaced, recommend customers to replace the wiper blades to prevent reduced camera visibility performance.警告Do not lift a wiper arm beyond its intended position.注Remind customers to periodically clean the edge of the wiper blades as instructed in the Owner's Manual.
- Apply glass cleaner onto a microfiber towel to clean the outside surface of the front windshield, then use a second dry microfiber towel to wipe the windshield in a circular motion until the windshield is basically dry. Verify the windshield has no stains or residue, then allow 1 minute to fully dry.
-

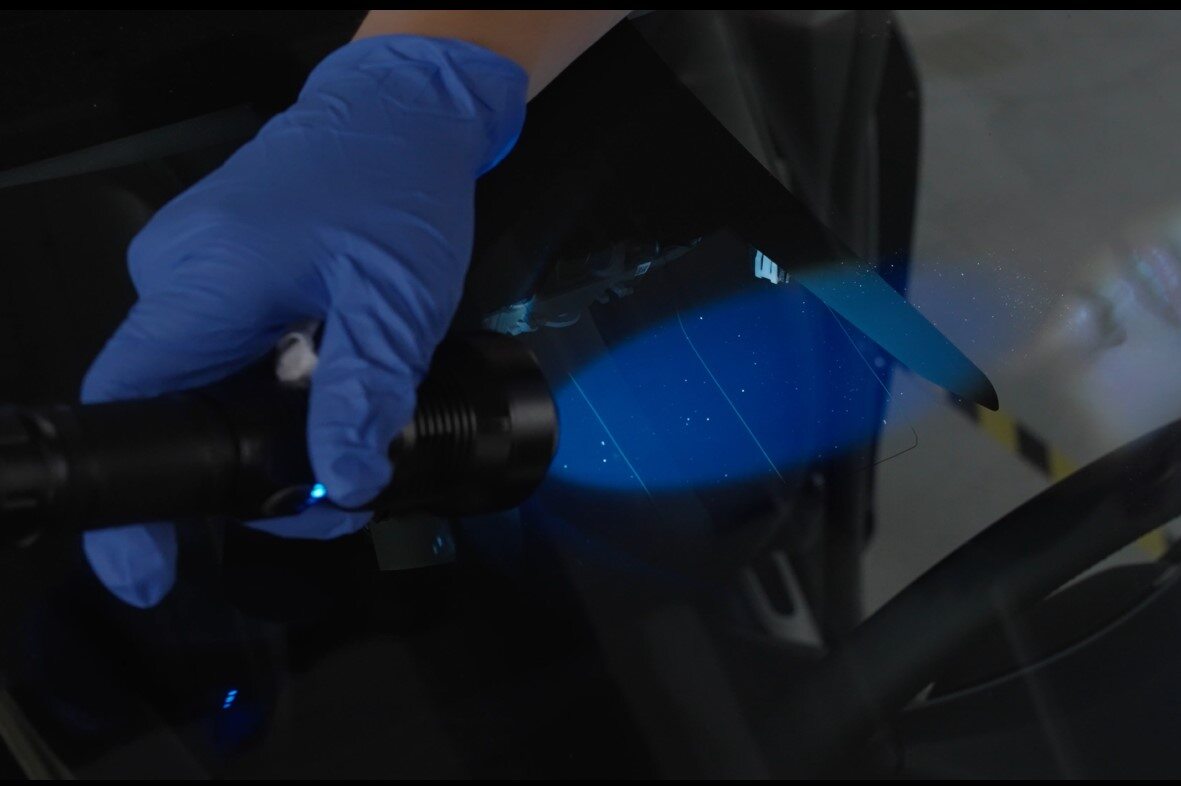

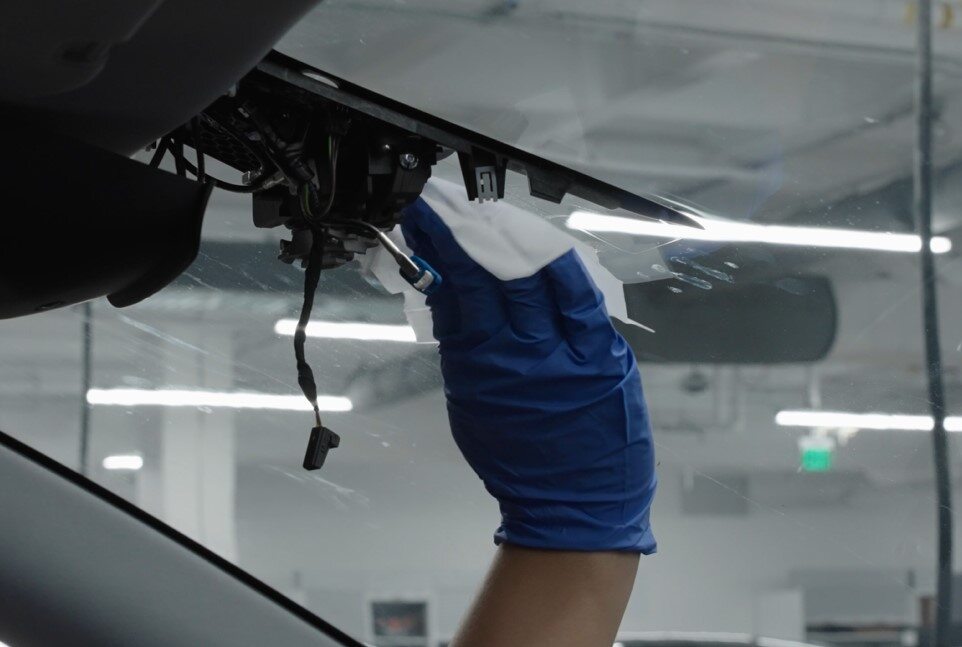

使用 LED 手电筒照射前置摄像头区域挡风玻璃的外表面，检查挡风玻璃内侧是否存在任何模糊点、起雾、污点或和/或残屑。按图示方式将手电筒的光束照向自己。
注请在室内进行检查。注手电筒应照在面向您的那一面挡风玻璃上；请参阅图片查看正确的检查方法。注如果按照检查方法使用手电筒检查后可以确认存在模糊点和污迹，请继续下一步骤。

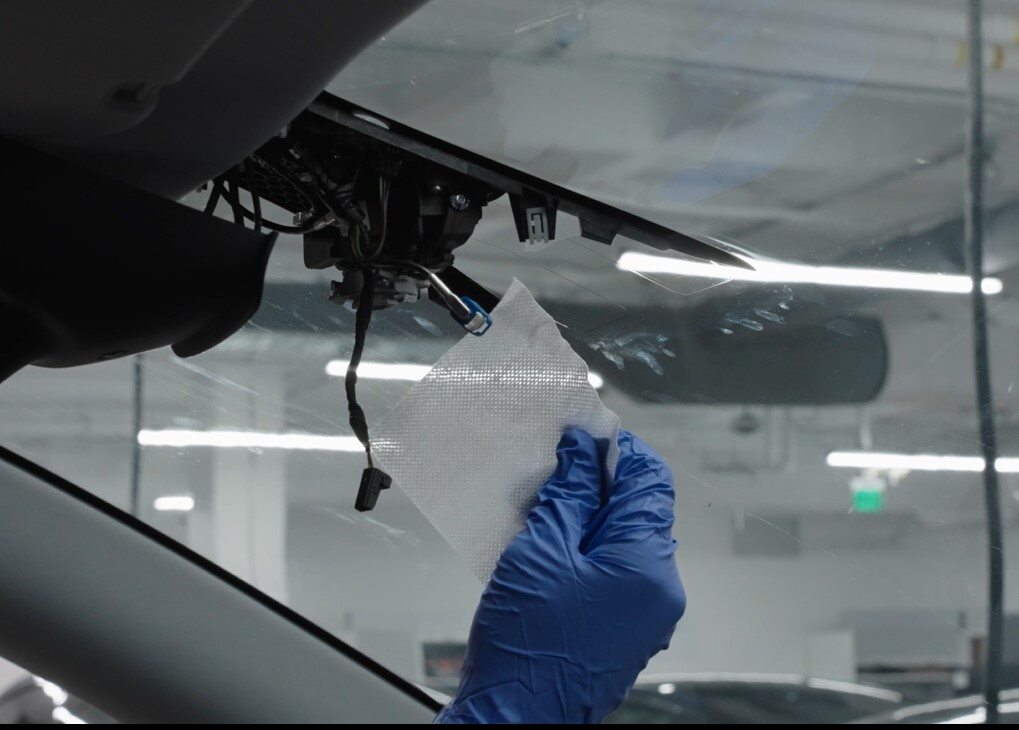

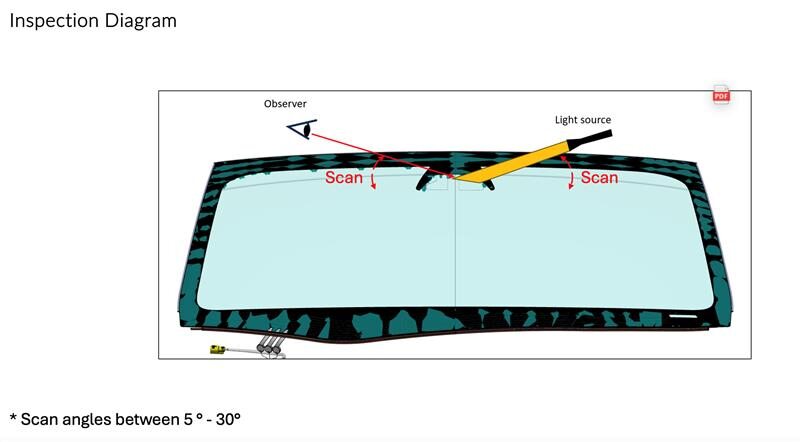

图 1. 检查方法 图 2. 不良检查示例 图 3. 起雾挡风玻璃示例 - 打开左侧前车门，降下左侧前车窗。
- 关闭温度控制系统。
-
拆下四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
警告Be careful not to damage interior trim or the interior of the windshield when removing/installing components. Use only non-marring trim tools and hand tools. Do not use power tools.
-
拆卸后视镜。请参阅 镜 - 后视（拆卸和更换）。
警告Be careful not to damage interior trim or the interior of the windshield when removing/installing components. Use only non-marring trim tools and hand tools. Do not use power tools.
-
松开将四摄像头上盖固定到车辆的卡子，使总成保持悬挂在线束上。
警告请勿完全拆下摄像头上盖，因为此时电气线束仍与内部摄像头相连。警告Be careful not to damage interior trim or the interior of the windshield when removing/installing components. Use only non-marring trim tools and hand tools. Do not use power tools.
-
拆下并弃用将前摄像头遮光板固定到车辆的螺纹胶螺钉（2 个），使总成保持悬挂在线束上。
警告Be careful not to damage interior trim or the interior of the windshield when removing/installing components. Use only non-marring trim tools and hand tools. Do not use power tools.
- 将车辆置于“维护模式”。请参阅维护模式。
- 解锁车辆网关。请参阅网关（解锁）。
-
按照如下步骤清洁前置摄像头区域挡风玻璃的内表面：
注请彻底清洁整个区域，包括所有边角。注对于 HW4 车辆，需特别注意确保凹槽干净（请参阅图片确认凹槽位置）。

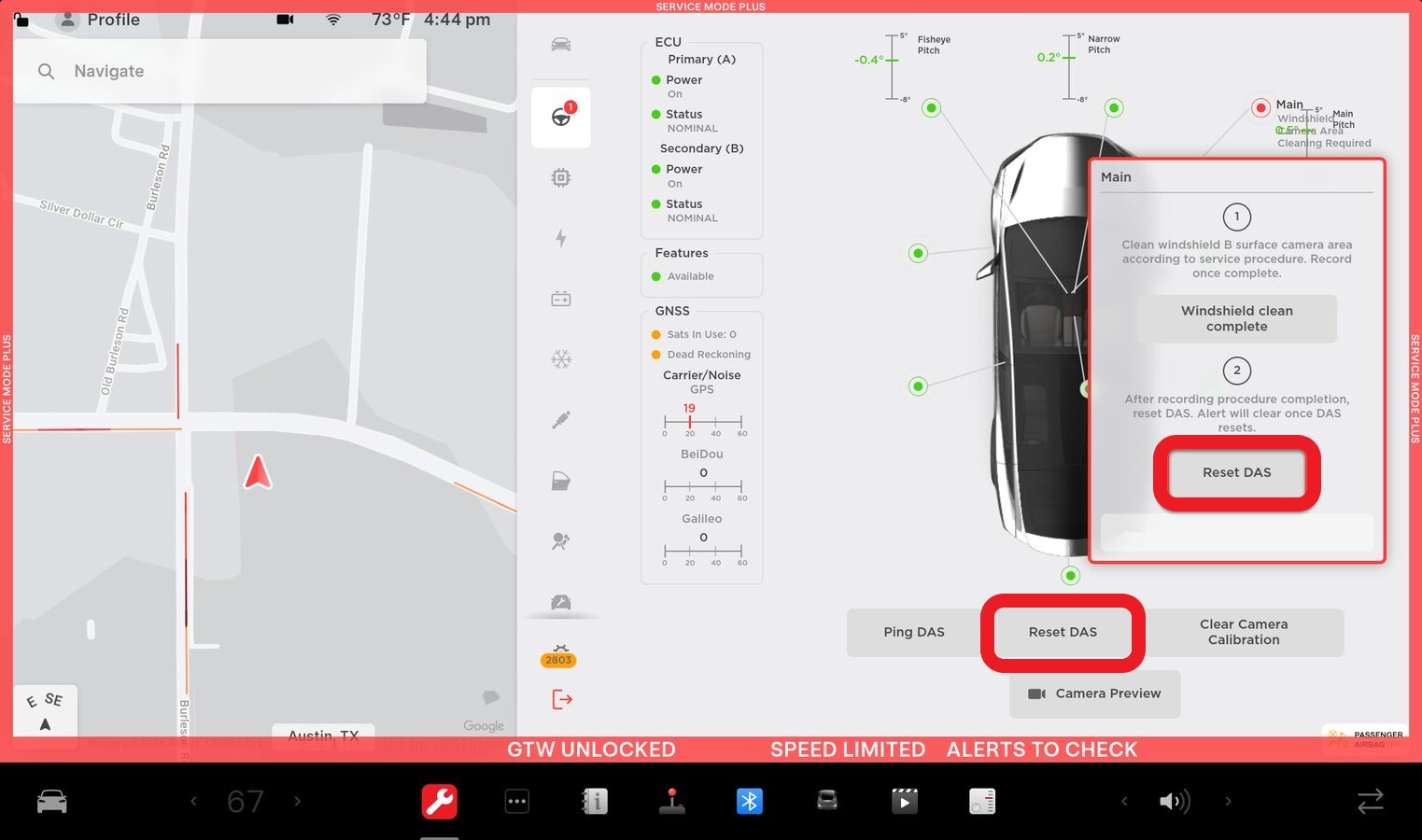

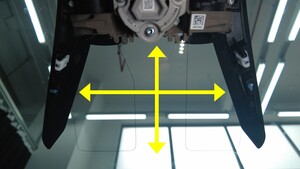

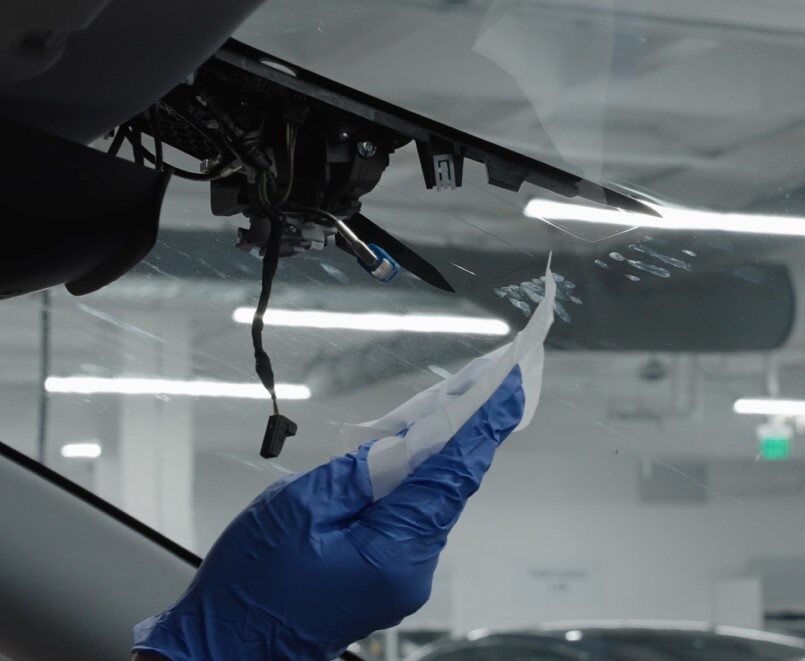

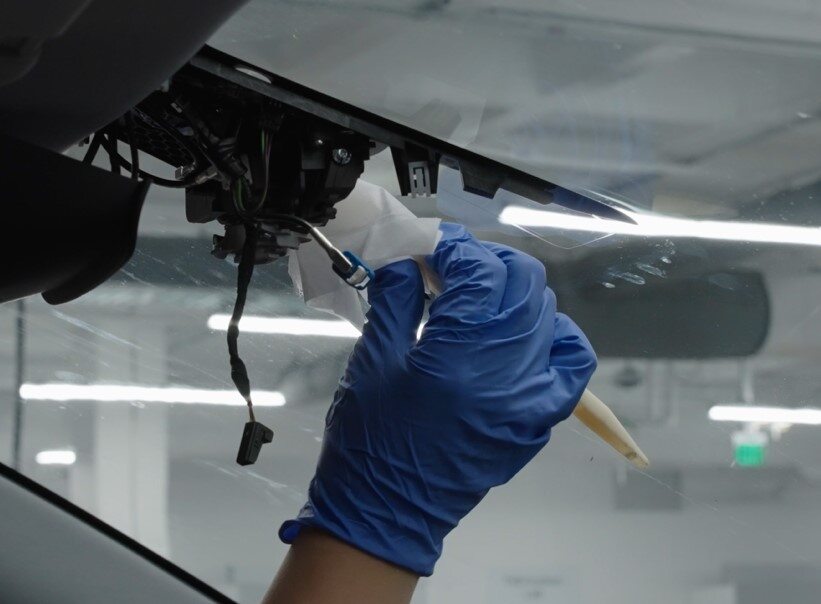

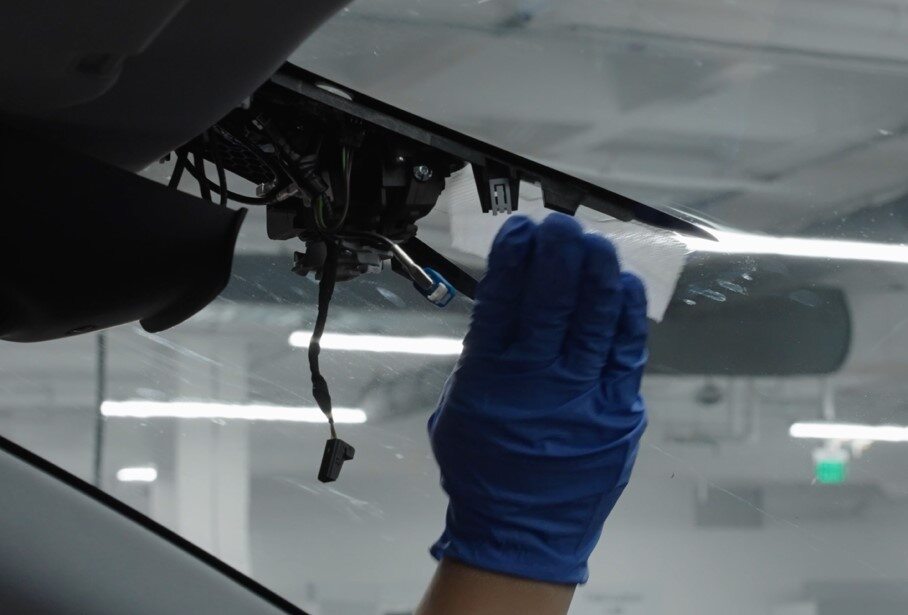

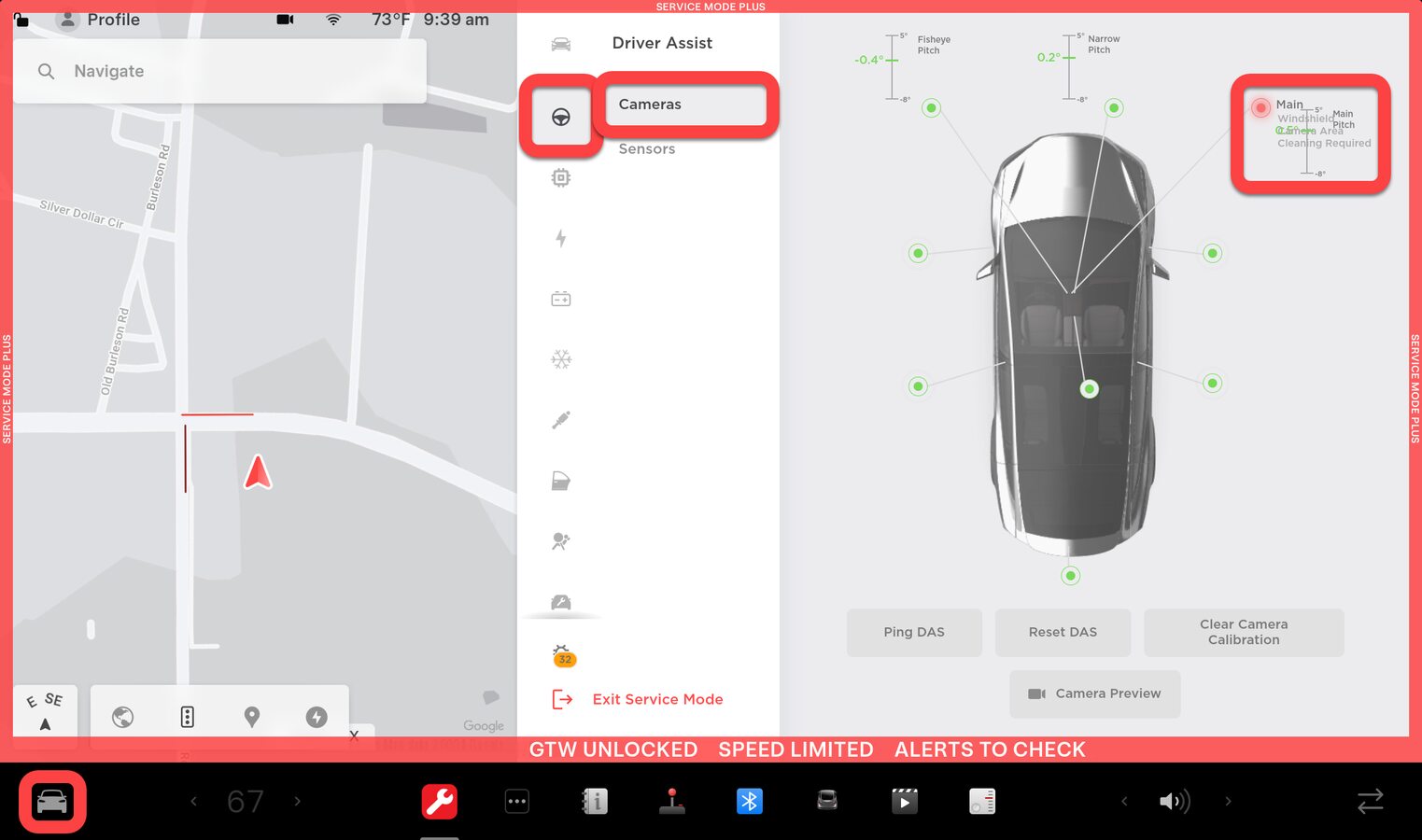

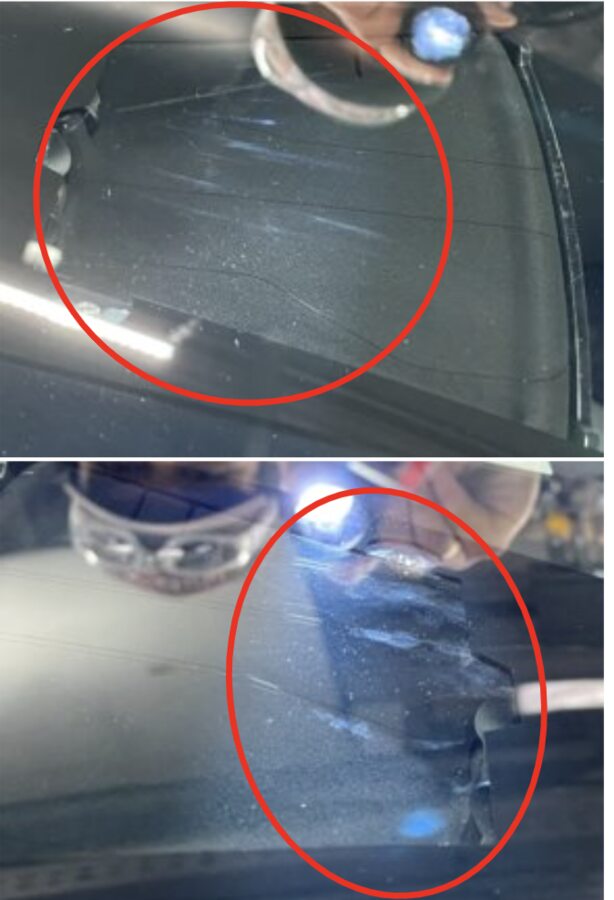

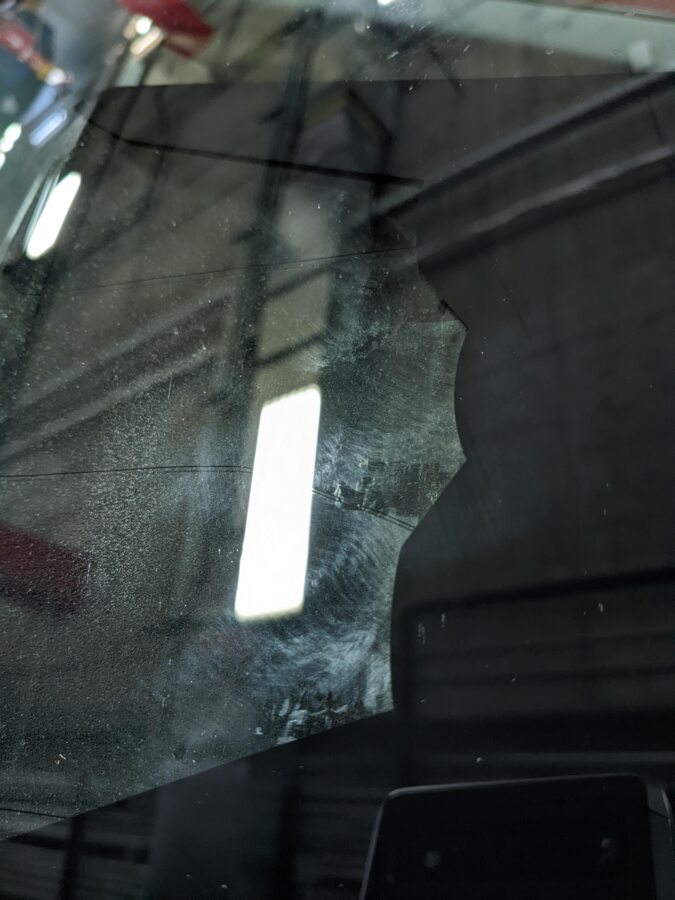

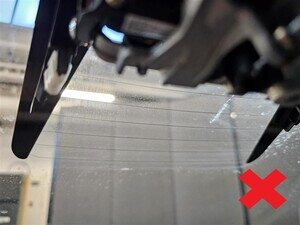

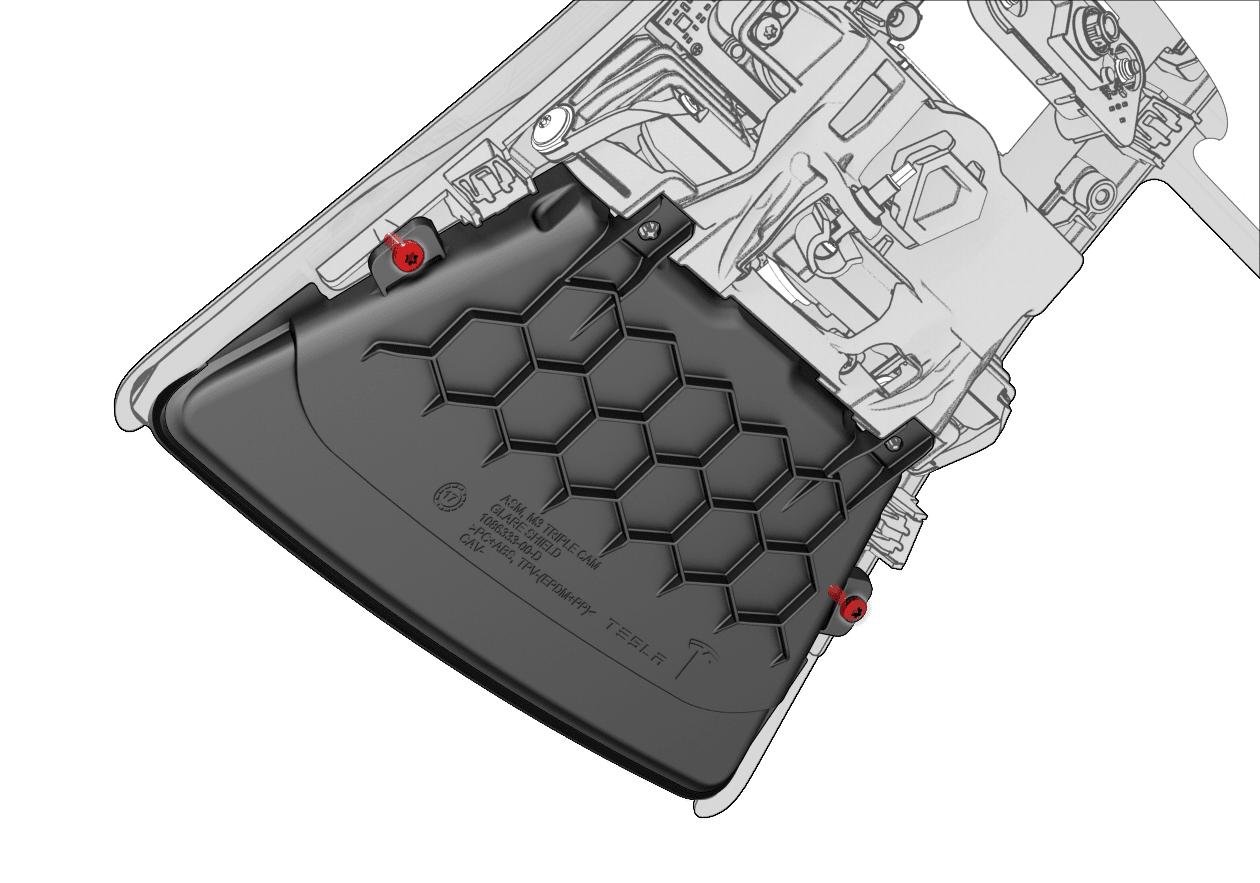

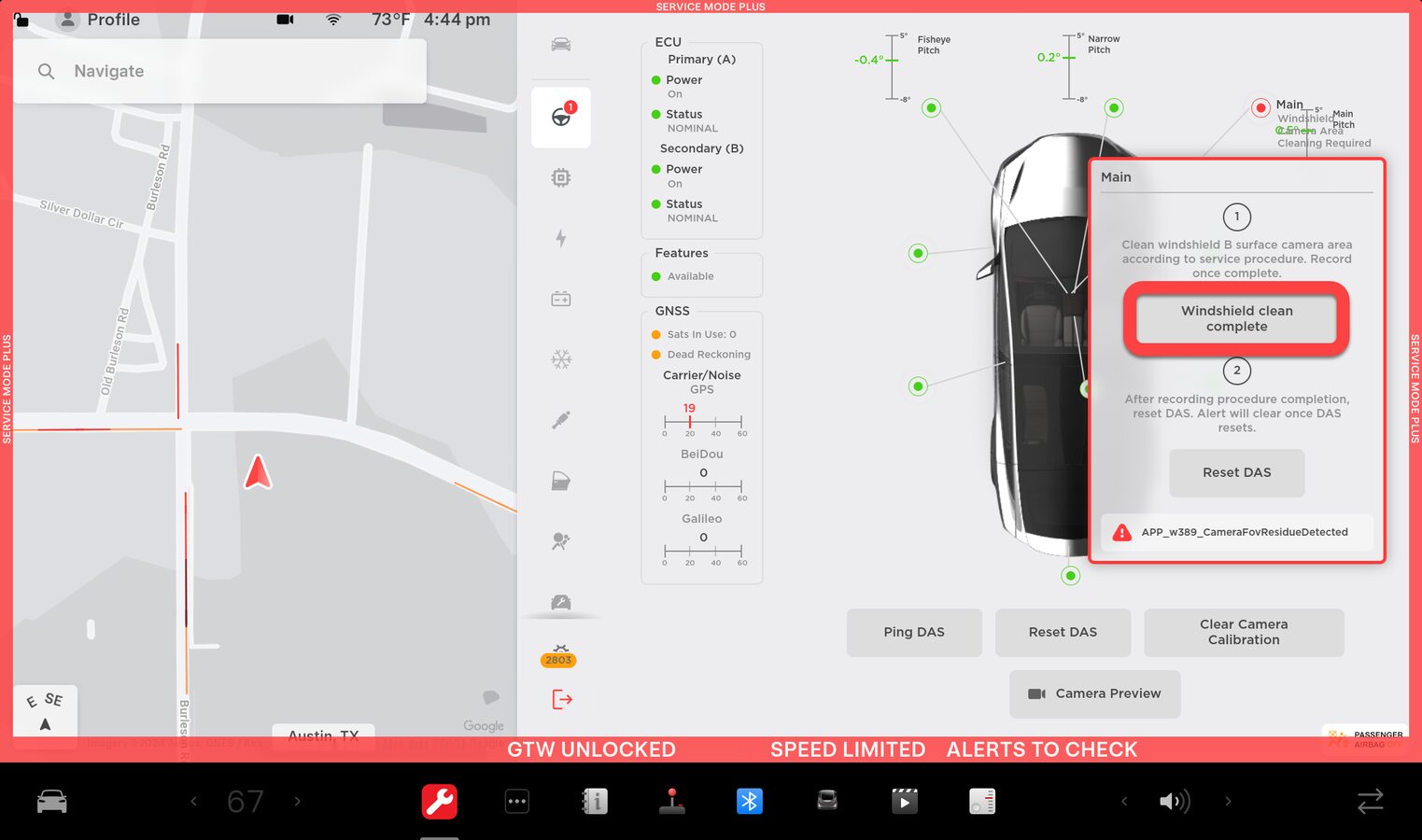

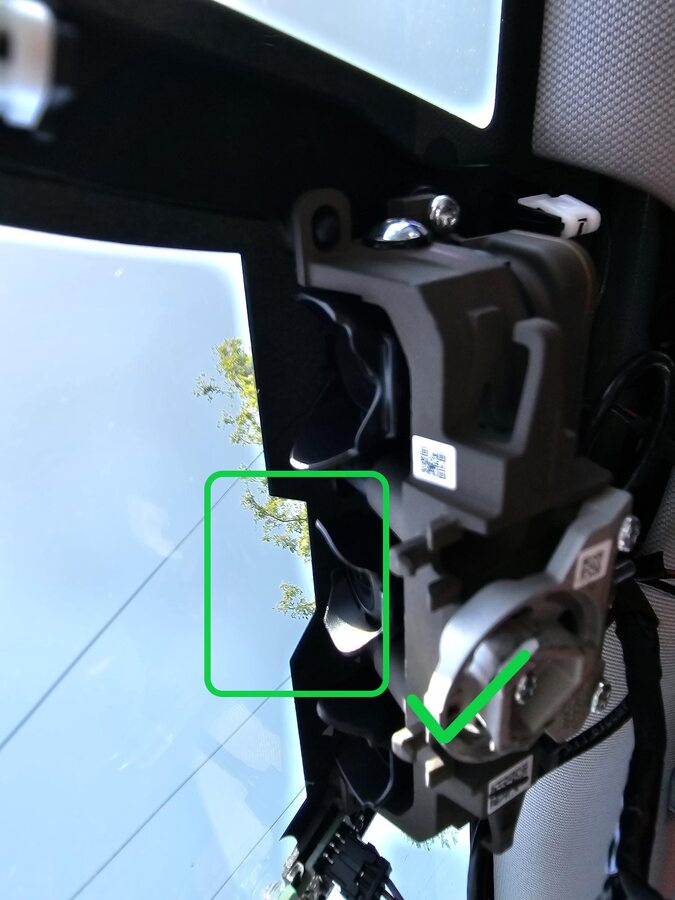

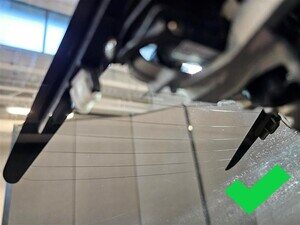

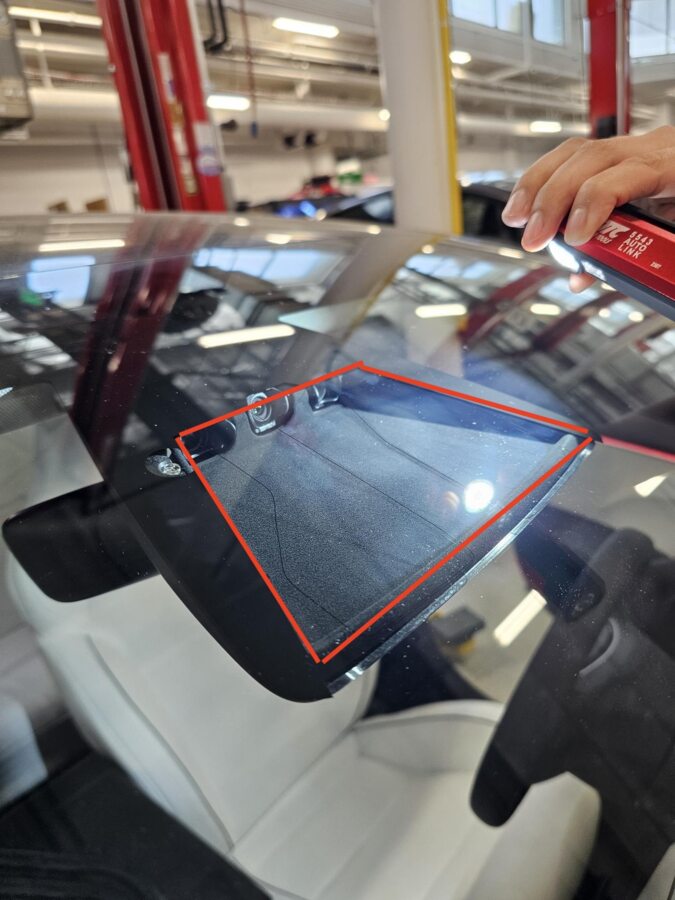

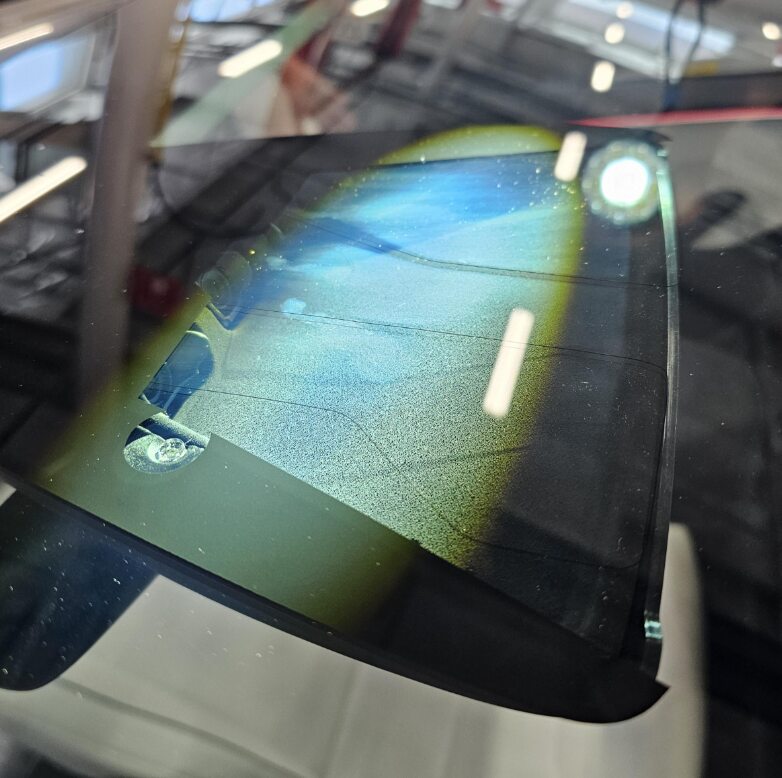

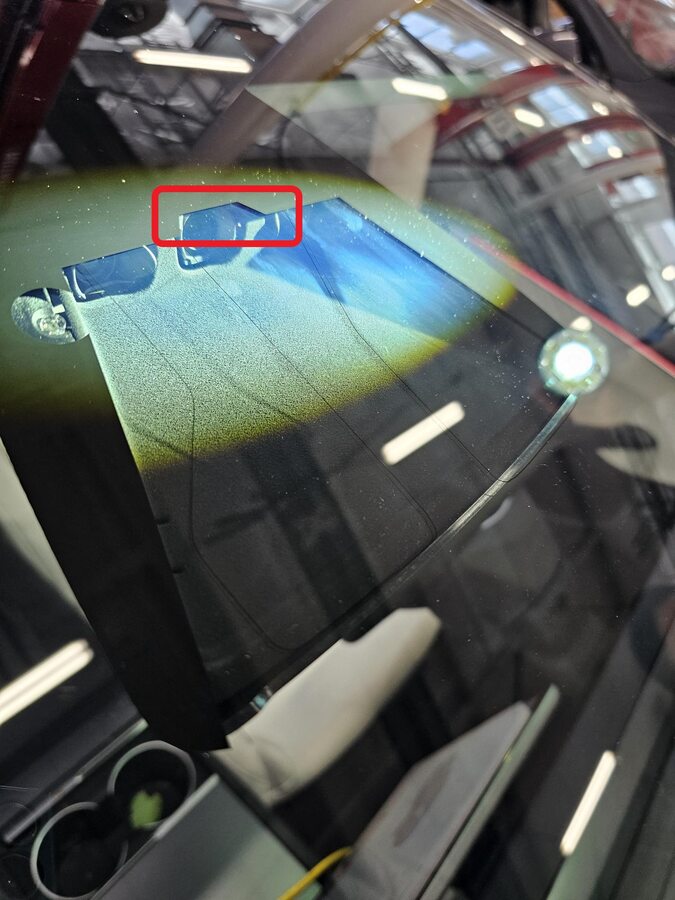

图 4. 前置摄像头区域 图 5. 塑料饰板工具；上抬并清洁摄像头和挡风玻璃之间的缝隙 图 6. 不合格作业示例 图 7. 合格作业示例 图 8. HW4 车辆凹槽 - 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击 ，选择 Main/Wide 选项卡以预览所有前置摄像头。
-

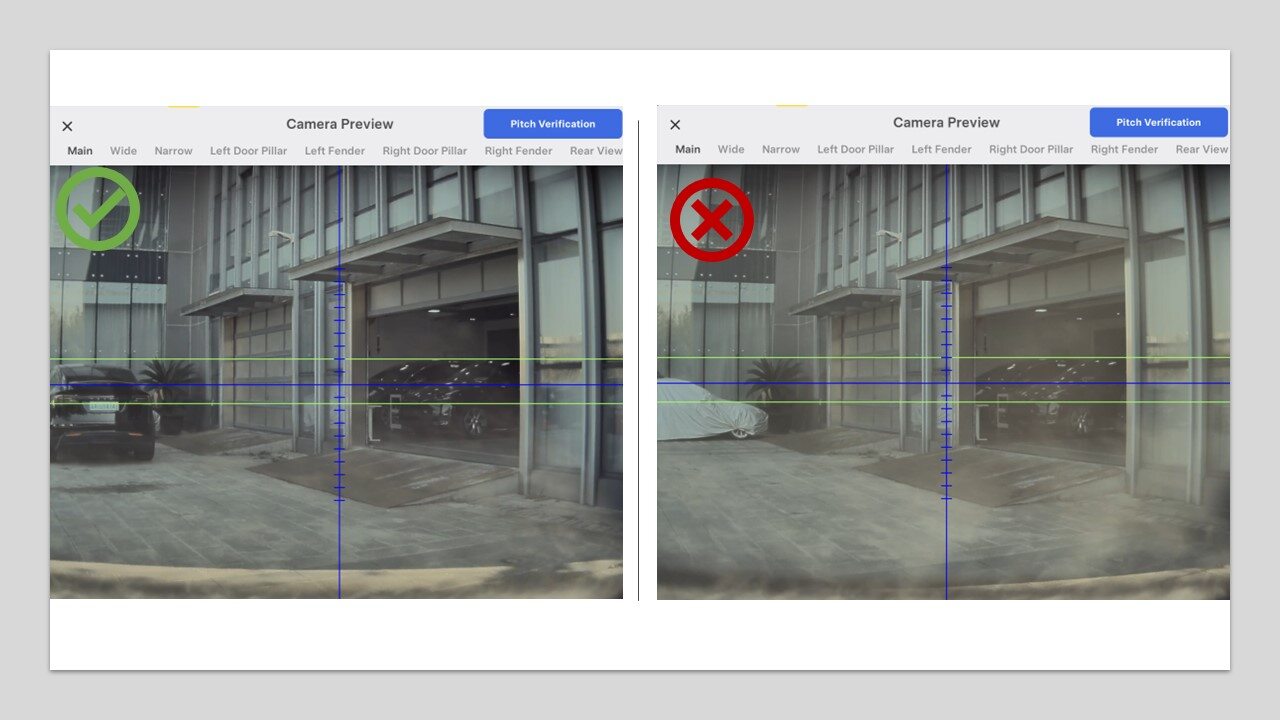

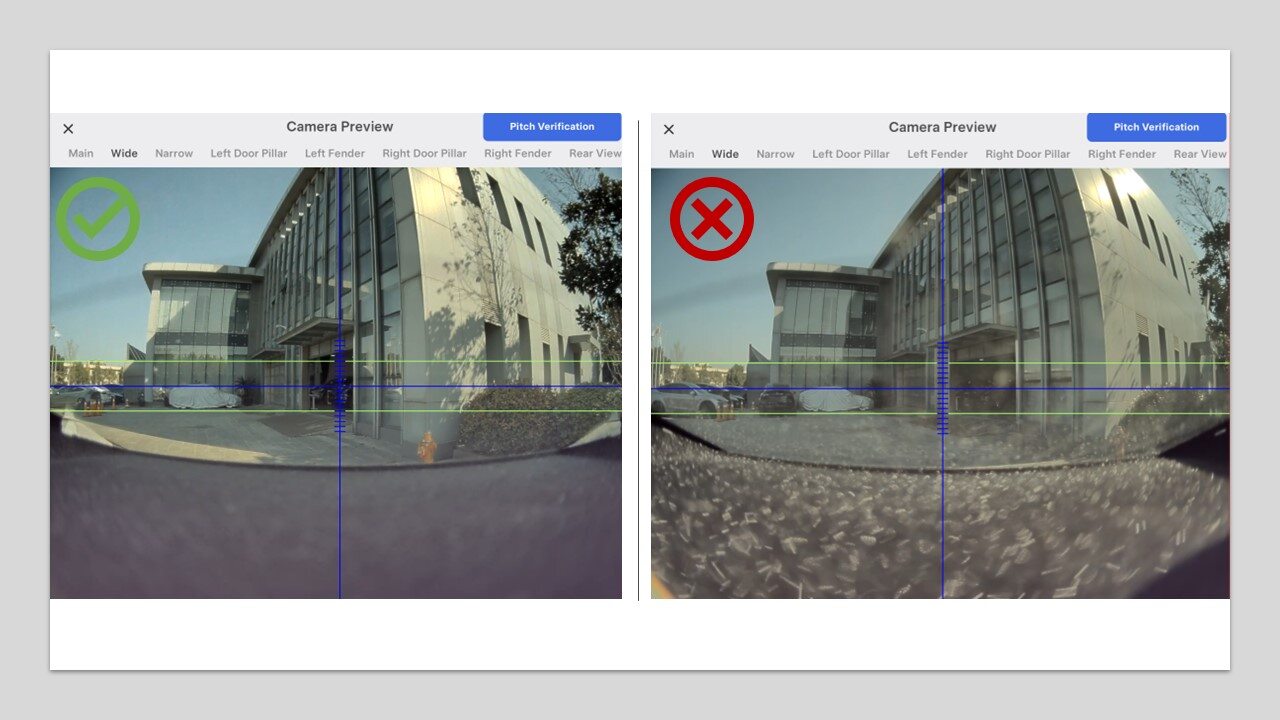

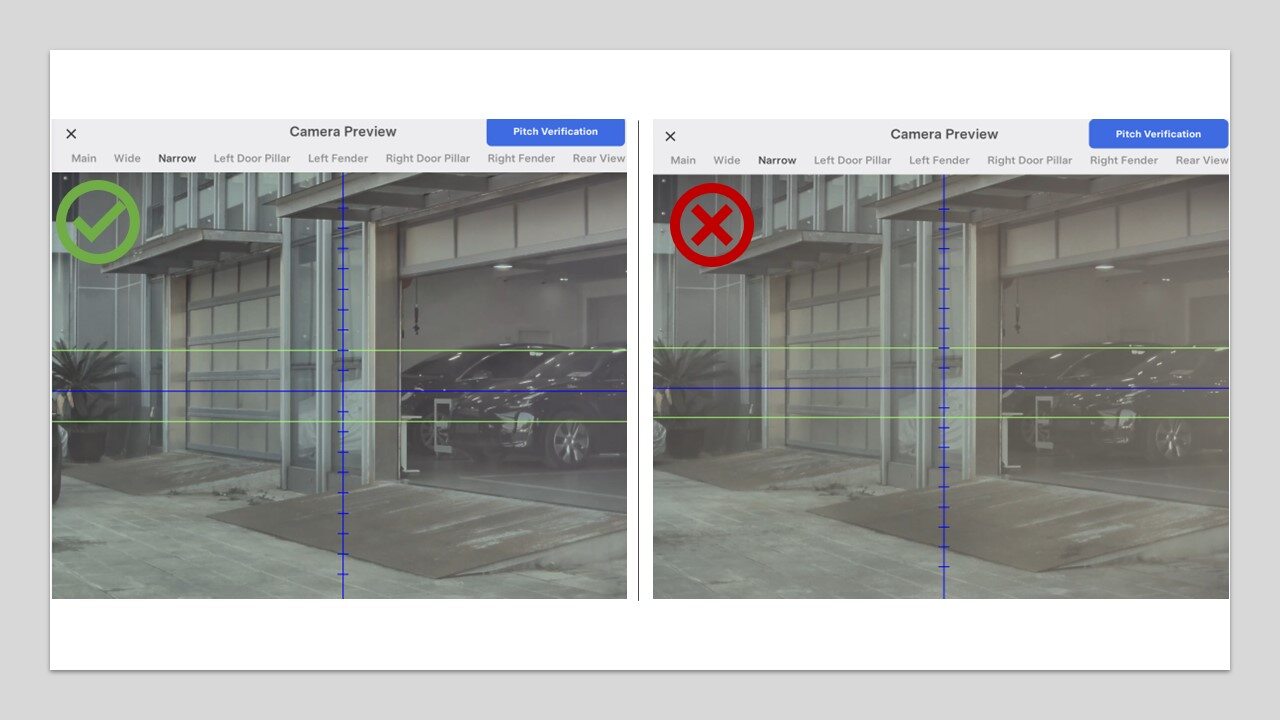

预览所有前置摄像头并评估目视清晰度。
- 所有摄像头镜片上均无明显残屑或污垢后，继续执行下一步骤，重新安装为便于操作而拆卸下来的所有部件。

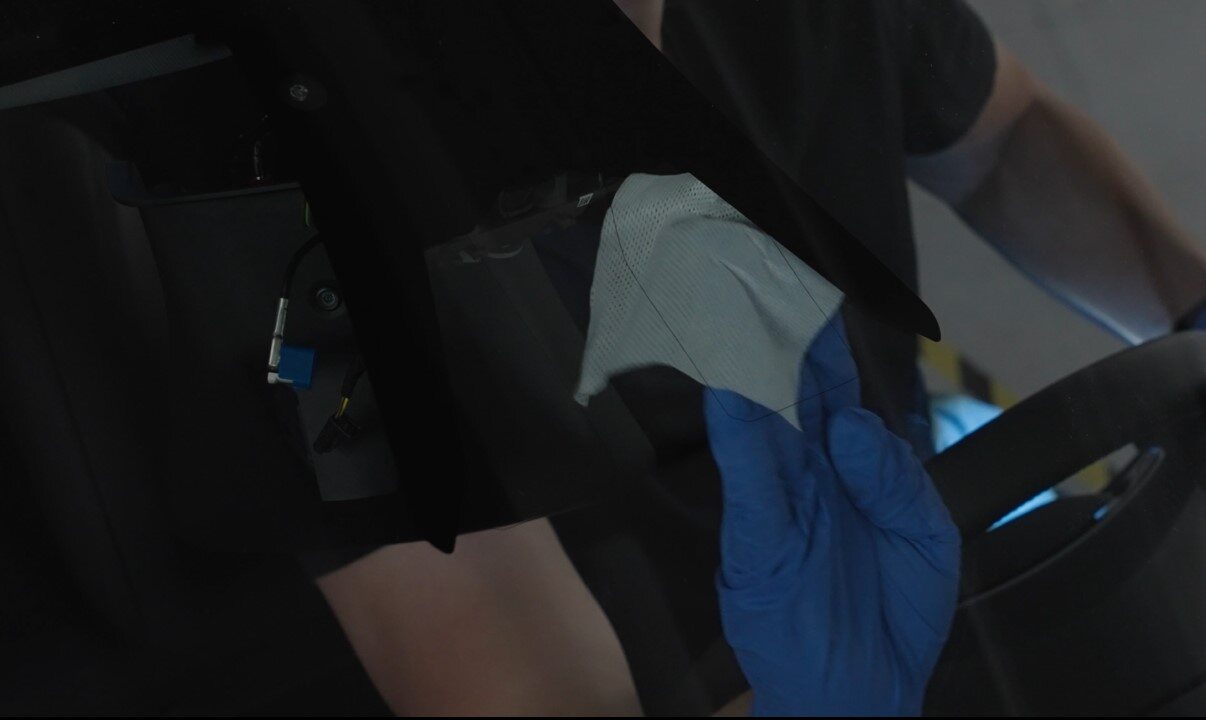

- 如果图像模糊或视野受阻，请视需要使用蔡司预润清洁湿巾和洁净室（干燥）擦片清洁摄像头透镜。
-
安装前置摄像头盖。请参阅 遮光板（拆卸和更换）。
警告拆卸/安装部件时，小心请勿损坏内饰或挡风玻璃内侧。为避免损坏挡风玻璃内表面以及内饰，仅允许使用非破坏性饰板工具和手动工具（不允许使用电动工具）。
-
在车辆触摸屏上执行以下步骤：
- 退出“维护模式”。
- 升起左侧前车窗并关闭左侧前车门。
