液力联轴节（90 度） - 前驱动电机（拆卸和更换）

校正代码 39014012 2.82 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下前副车架总成。请参阅 副车架总成 - 前（双电机）（拆卸和安装）。

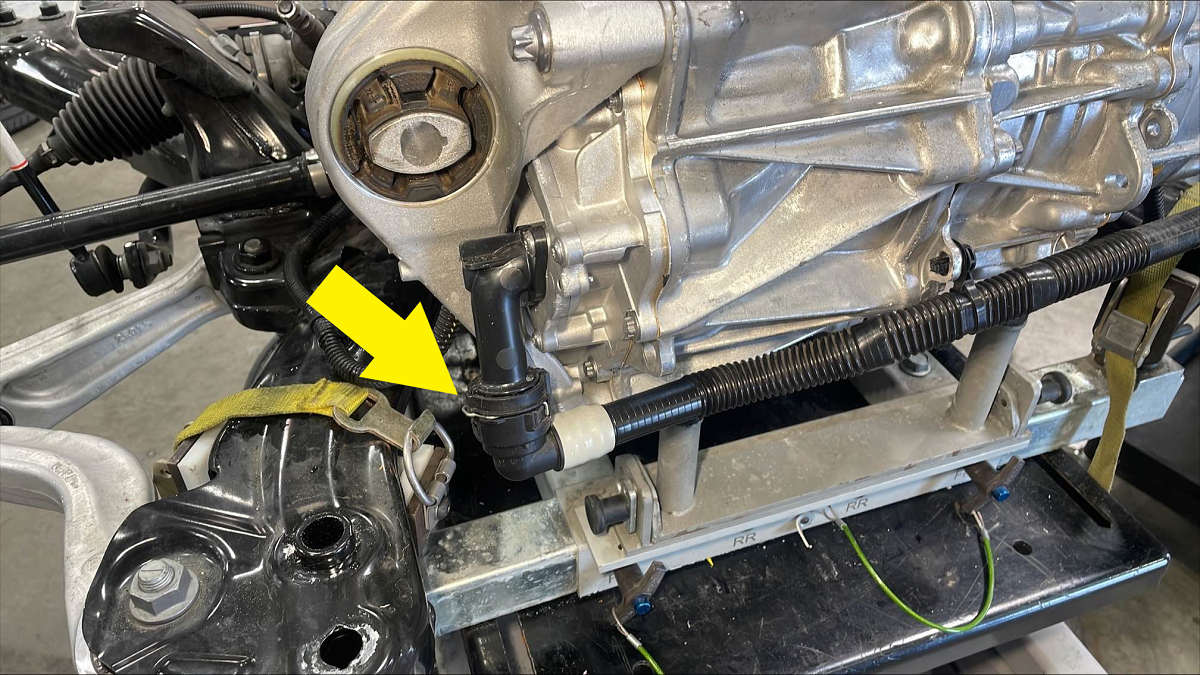

  2. 松开将前驱动单元入口软管固定到 90 度液力联轴节的夹子，然后断开软管。
    注
    根据需要使用折叠漏斗。

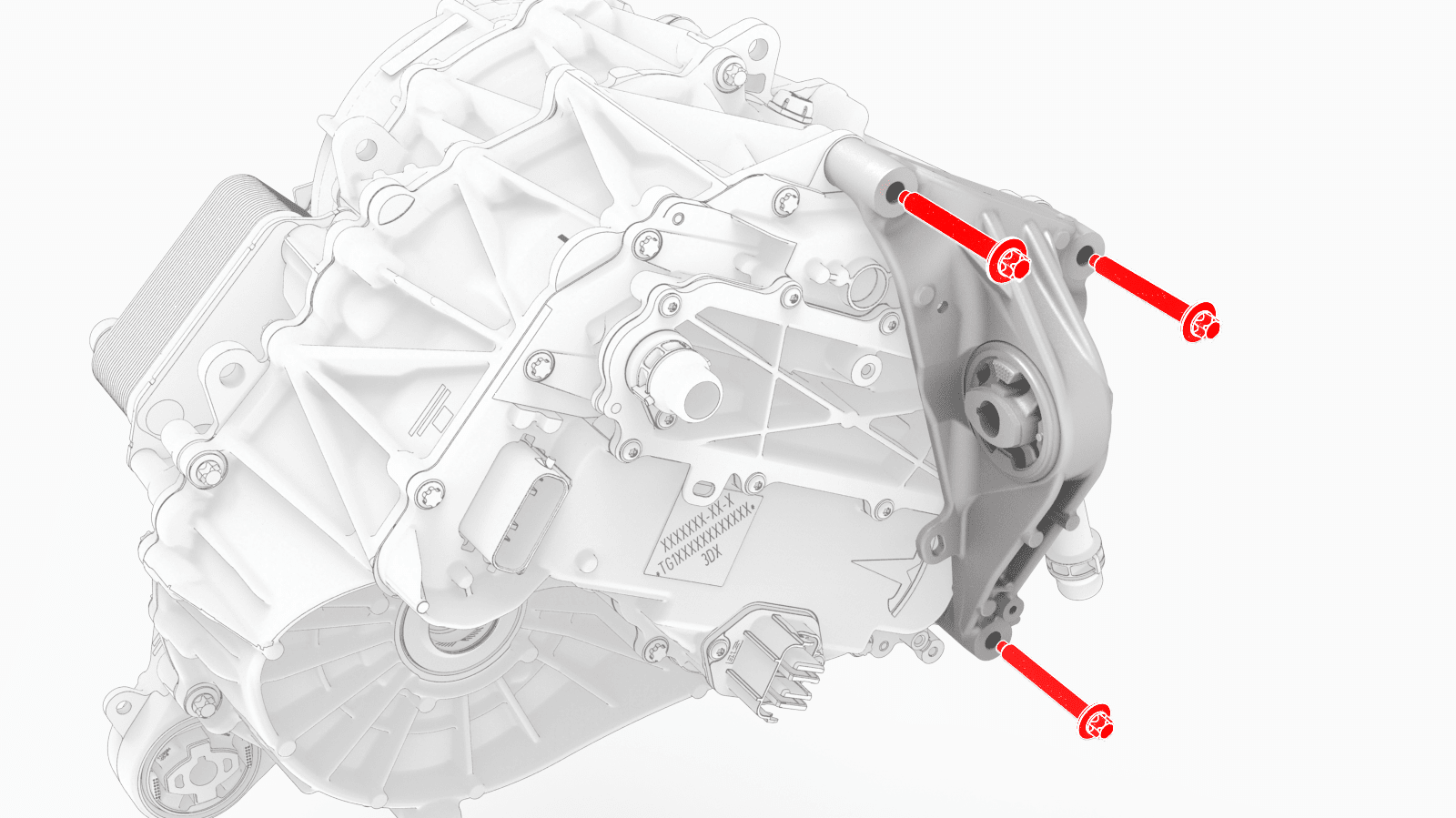

  3. 拆下并弃用将左前驱动单元支座固定到前驱动单元的螺栓，然后将支座从前驱动单元上拆下。
  4. 拆下并弃用将 90 度液力联轴节固定到驱动变流器的紧固件，然后将 90 度液力联轴节从变流器上拆下。
    提示
    推荐使用以下工具
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 用冷却液润滑液力联轴节 O 型环。
  2. 将 90 度液力联轴节放置到驱动变流器上，然后安装新的紧固件。
    6 Nm (4.4 lbs-ft)
    提示
    推荐使用以下工具
    • T25 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 执行冷却液压力测试：
    1. 将冷却液压力测试插头适配器安装到直型液力联轴节上。
    2. 将冷却液压力适配器安装到 90 度液力联轴节上。
    3. 将冷却液压力适配器固定到压缩空气管路上。
    4. 将压力设置为 50 psi，然后缓慢打开压力调节器上的阀门。使压力达到 50 psi。
    5. 等待 15 秒，使压力趋于稳定，然后记录压力读数。
    6. 再等待 12 秒，然后记录读数。
      注
      压力下降不得超过 0.1 psi。如果压力测试失败，请确认液力联轴节完全就位，然后重新进行压力测试。
    7. 从变流器上拆下冷却液压力测试组件。
  4. 将左前驱动单元支座安装到前驱动单元，然后安装新的螺栓，将支座固定到前驱动单元。
    35 Nm (25.8 lbs-ft) + 55 degrees
    注
    螺栓零件号：1111864-00-B
  5. 将前驱动单元入口软管安装到 90 度液力联轴节上。
  6. 安装前副车架总成。请参阅 副车架总成 - 前（双电机）（拆卸和安装）。
