梁 - 横（右侧驾驶）（拆卸和更换）

校正代码 14055212 2.75 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并降下车窗。
  2. 摆正方向盘。
  3. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下 LH 和 RH 雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  6. 拆下 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - LH（拆卸和更换）。
  7. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  8. 拆下雨刮器模块。请参阅雨刮器模块（拆卸和更换）。
  9. 拆下 LH 和 RH 仪表板端盖。请参阅端盖 - 仪表板 - LH（拆卸和更换）。
  10. 拆下 A 柱 LH 和 RH 中部饰板。请参阅饰板 - A 柱 - 中部 - LH（拆卸和更换）。
  11. 拆下 A 柱 LH 和 RH 下部饰板。请参阅饰板 - A 柱 - 下 - LH（拆卸和更换）。
  12. 拆下驾驶位和副驾位座椅。请参阅座椅总成 - 第一排 - LH（拆卸和更换）。
  13. 拆下 LH 和 RH 脚垫。
  14. 拆下驾驶位脚部空间罩。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
  15. 拆下驾驶位膝部气囊罩壳。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  16. 拆下副驾位脚部空间罩。请参阅盖板 - 脚部空间 - 副驾位（右侧驾驶）（拆卸和更换）。
  17. 拆下副驾位膝部气囊罩壳。请参阅气囊 - 膝部 - 副驾位（拆卸和更换）。
  18. 拆下 RH 脚部空间通风管。
  19. 从显示屏上打开手套箱，然后关闭车辆电源。
  20. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  21. 拆下中控台。中控台（拆卸和安装）.
  22. 拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主（拆卸和更换）。
  23. 拆下手套箱。
  24. 拆下 LH 脚部空间通风管。
  25. 拆下 LH 气波槽。请参阅管道 - 气波 - LH（左侧驾驶）（不带加热泵款）（拆卸和更换）。
  26. 拆下驾驶位气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  27. 拆下方向盘。请参阅方向盘（拆卸和安装）。
  28. 拆下转向柱控制模块。请参阅模块 - 转向柱控制（拆卸和更换）。
  29. 拆下触摸屏。请参阅触摸屏（拆卸和更换）。
  30. 拆下通风口饰件。请参阅饰件 - 通风口（拆卸和更换）。
  31. 拆下 RH 前部通风口。请参阅通风口 - 前 - RH（拆卸和更换）。
  32. 拆下 LH 前部通风口。请参阅通风口 - 前 - LH（拆卸和更换）。
  33. 拆下仪表板扬声器格栅。请参阅格栅 - 扬声器 - 仪表板（拆卸和更换）。
  34. 拆下 LH 和 RH 前围板扬声器。请参阅扬声器 - 前围板 - LH（拆卸和更换）。
  35. 拆下中部前围板扬声器。请参阅扬声器 - 前围板 - 中间（拆卸和更换）。
  36. 拆下前围板高频扬声器。请参阅高频扬声器 - 前围板（拆卸和更换）。
  37. 拆下仪表板支架。请参阅仪表板支架（拆卸和安装）。
  38. 从车上拆下 LH 和 RH 前部主毡毯。
  39. 拆下 RH 气波槽。请参阅管道 - 气波 - RH（左侧驾驶）（拆卸和更换）。
  40. 从 LH 车身控制器模块连接器上断开顶篷电气线束。

    图示为左侧驾驶，右侧驾驶类似

  41. 松开用于固定顶篷电气线束的夹子，将其放在一边。

    图示为左侧驾驶，右侧驾驶类似

  42. 从 LH 车身控制器模块连接器上断开仪表板线束，然后从 LH 车身控制器附近的仪表板上拆下线束夹。

    图示为左侧驾驶，右侧驾驶类似

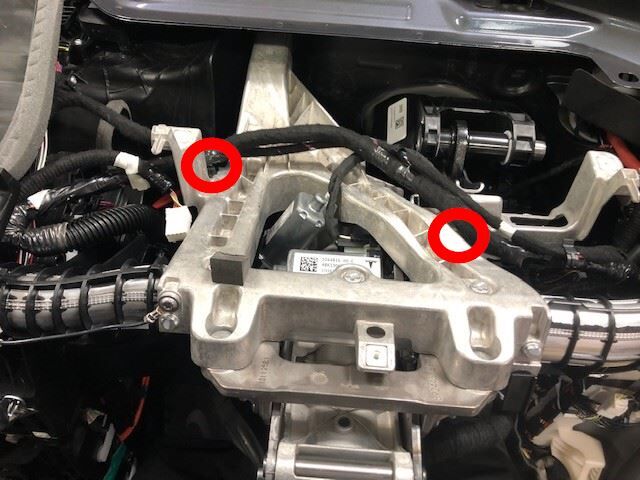

  43. 从电子转向柱上断开仪表板线束连接器。
  44. 从转向柱控制模块连接器上断开电气线束。
  45. 松开将电气线束固定到转向柱的夹子 (x4)。
  46. 从供暖、通风和空调风扇总成电机连接器上断开仪表板线束。
  47. 松开将仪表板线束固定到供暖、通风和空调风扇总成的夹子 (x2)。

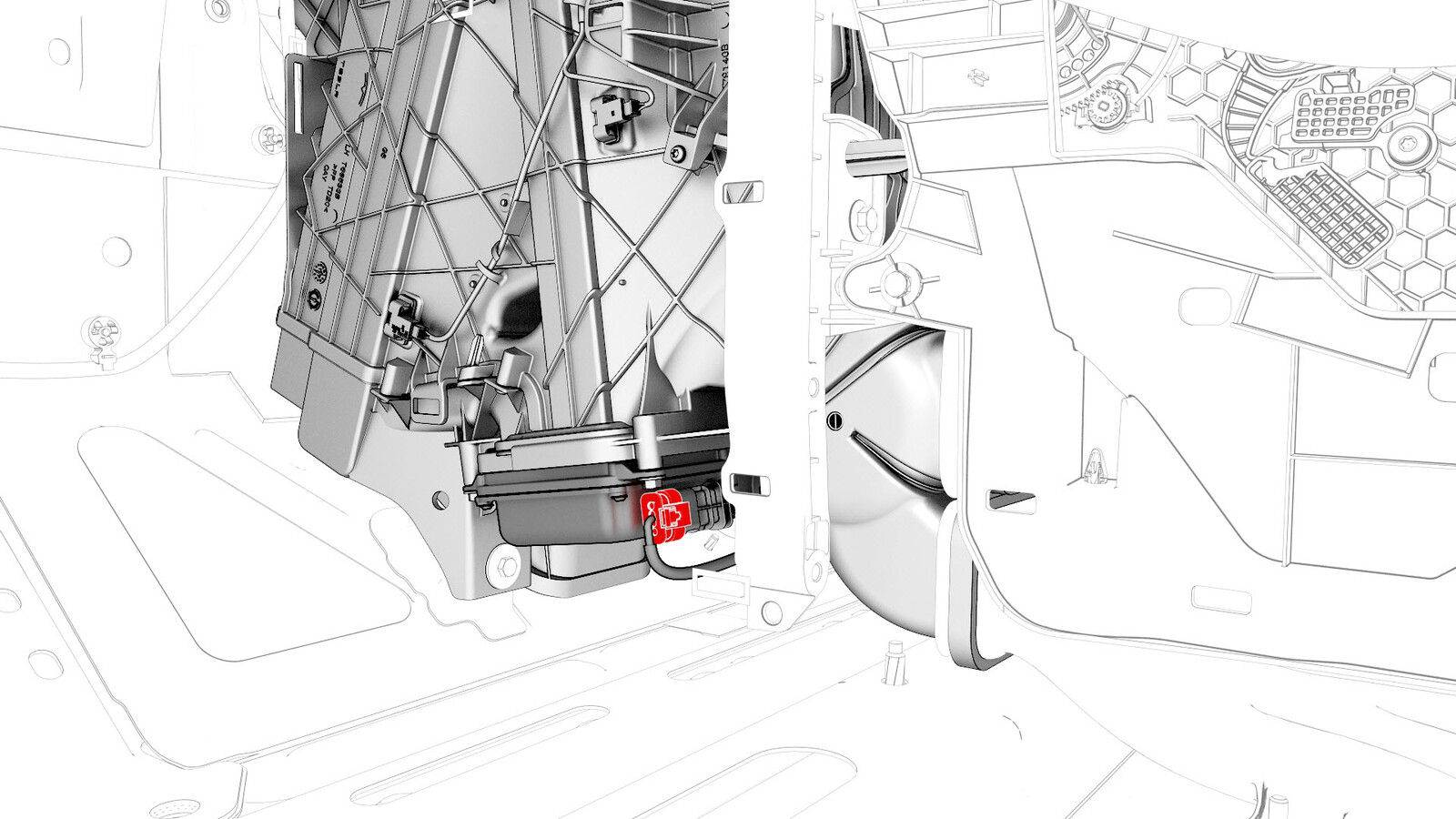

  48. 从正温度系数加热器上断开仪表板线束连接器。
  49. 松开将仪表板线束固定到正温度系数加热器的夹子。

    图示为左侧驾驶，右侧驾驶类似

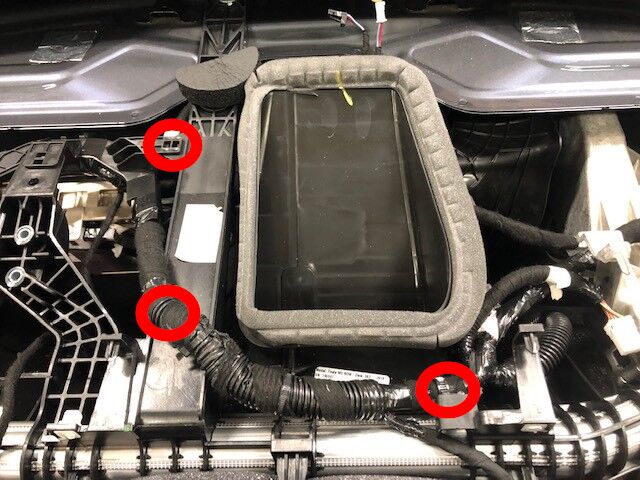

  50. 松开将仪表板线束固定到横梁顶部的夹子 (x3)，然后从仪表板线束上松开暖通空调电气线束。
  51. 松开将仪表板线束固定到暖通空调总成 RH 侧的夹子 (x4)。
  52. 拆下将仪表板线束接地带固定到正温度系数加热器旁的螺母（扭矩为 5 Nm）。
  53. 拆下并弃用将仪表板线束接地带固定到车身的螺栓（扭矩为 8 Nm）。

    图示为左侧驾驶，右侧驾驶类似

  54. 从约束控制模块 (RCM) 上断开仪表板线束连接器。

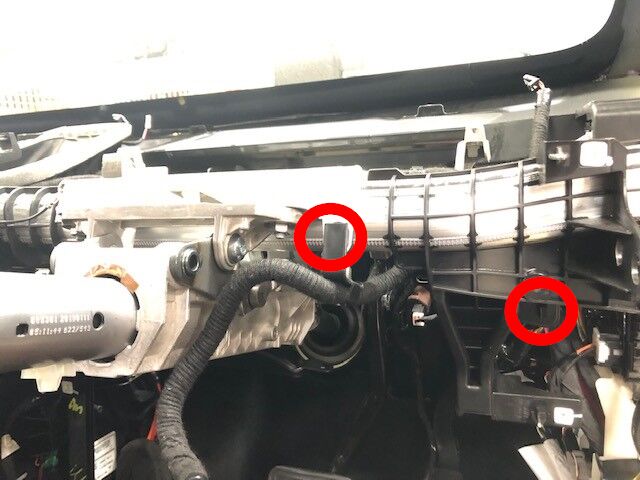

    图示为左侧驾驶，右侧驾驶类似

  55. 松开将仪表板线束固定到车身的夹子。
  56. 从仪表板 LH 侧松开仪表板线束夹 (x3)。
  57. 从车载电脑上断开仪表板线束连接器。
  58. 从暖通空调箱上松开中央扬声器线束。
  59. 从 RH 车身控制器模块上断开仪表板线束连接器 (x2)。

    图示为左侧驾驶，右侧驾驶只有一个同轴连接器

  60. 断开连接器 (x3) 与 RH 下部 A 柱线束夹的连接。
  61. 拆下固定 RH 横梁支架的紧固件（扭矩为 25 Nm），然后从车上拆下支架。
  62. 从中控台区域拆下仪表板线束，并将其移到一旁。
  63. 松开将仪表板线束固定到横梁的其余夹子，然后从横梁上拆下线束。
  64. 拆下将转向柱固定到车身的螺栓（扭矩为 25 Nm）。
  65. 拆下将转向柱固定到横梁的螺母（扭矩为 15 Nm）。

    图示为左侧驾驶，右侧驾驶类似

  66. 下调转向柱高度，将其放置一旁。
  67. 拆下固定触摸屏支架的螺栓（扭矩为 12 Nm），并从车上拆下支架。

    图示为左侧驾驶，右侧驾驶类似

  68. 松开将排放器导管适配器固定到暖通空调总成的夹子，并从车上拆下排放器导管。

    图示为左侧驾驶，右侧驾驶类似

  69. 拆下将横梁固定到前围上部的螺栓（扭矩为 25 Nm），然后拆下将横梁固定到暖通空调总成的螺栓（扭矩为 5.5 Nm）。
  70. 拆下将横梁固定到暖通空调总成的螺栓 (x4)（扭矩为 5.5 Nm）。

    图示为左侧驾驶，右侧驾驶类似

  71. 拆下将 LH 横梁支架固定到横梁的紧固件（扭矩为 25 Nm），然后从车上拆下横梁支架。

    图示为左侧驾驶，右侧驾驶类似

  72. 拆下将横梁固定到车身的螺栓 (x4)（扭矩为 25 Nm）。
  73. 在助手的帮助下，从车上拆下横梁，并将其放置在支撑架或桌面上。

安装

安装程序与拆卸程序相反，以下各项除外：

  1. 在助手的帮助下，将横梁置于车辆中，以便安装。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将横梁安装到车辆中时，切勿损坏内饰。
  2. 首先用手拧紧将横梁固定到车身的所有螺栓，然后将其拧到指定的值。
