高压接头 - 后驱动单元 - 高压电池(拆卸和更换)

校正代码 16306302 0.96 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1140423-00-B 电池高压接头提取器,Model 3
  • 1140311-00-A 高压连接器杆锁,Model 3
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

拆卸

  1. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序
  2. 拆卸高压电池后车底护板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  3. 松开将高压电池内部右侧回流软管固定到高压电池的卡子。

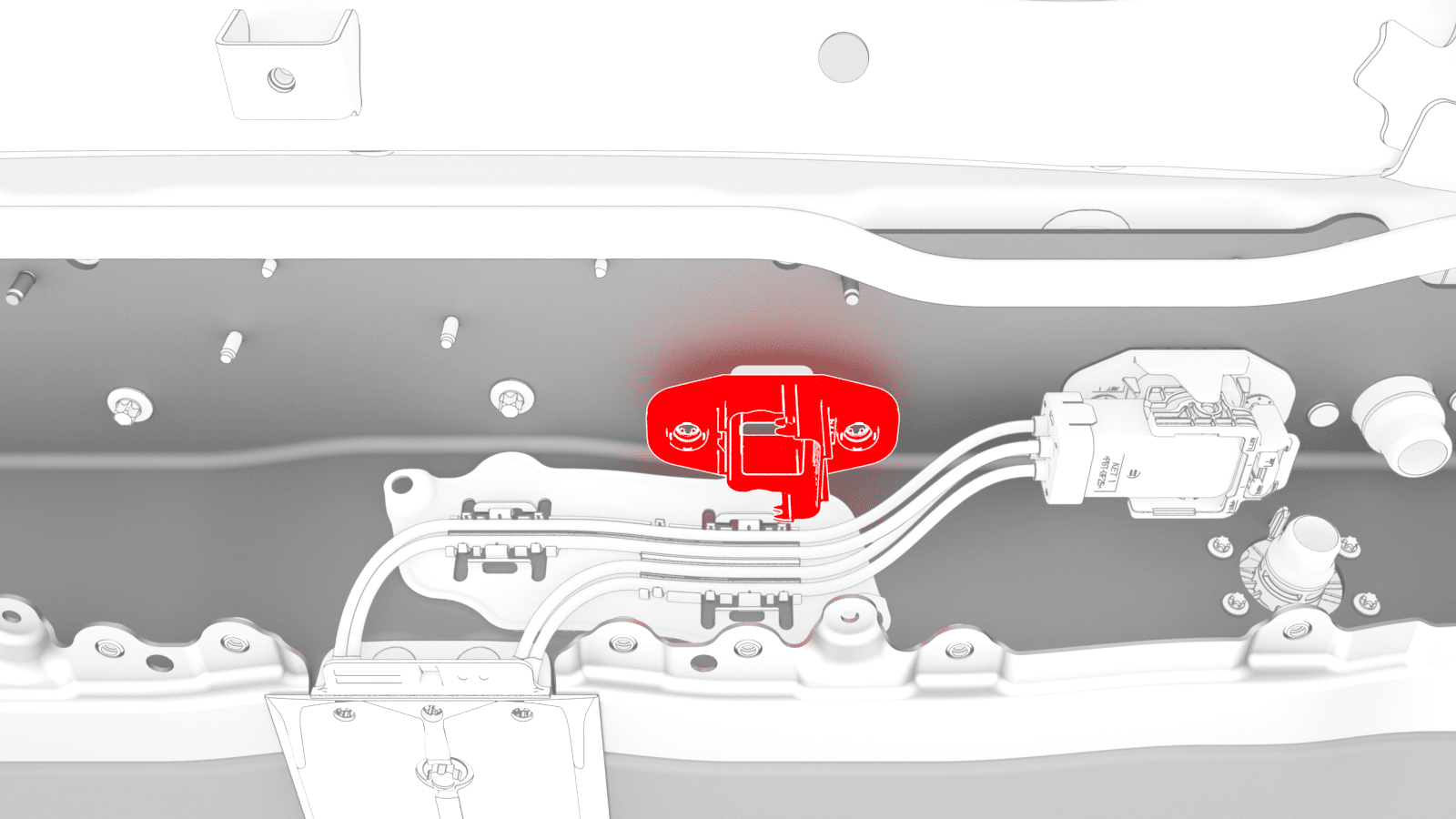

  4. 拆卸将后驱动单元高压电气线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
  5. 滑动释放装置,将后驱动单元至高压电池线束处的高压电池后驱动单元连接器把手从固定位置解锁。
  6. 将高压电池后驱动单元连接器把手抬至最高处。
  7. 从高压电池接头上拆下高压电池后驱动单元连接器。

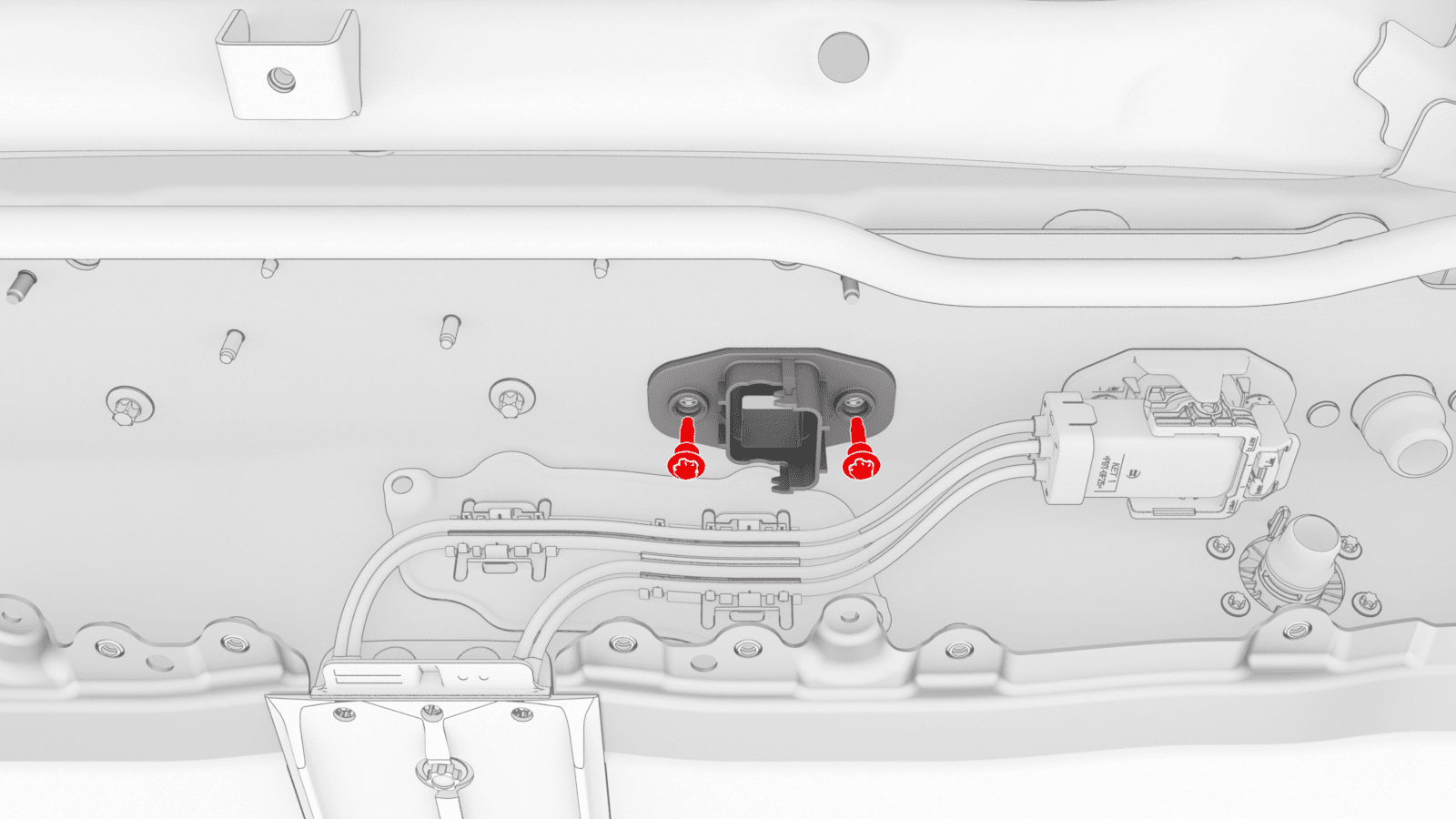

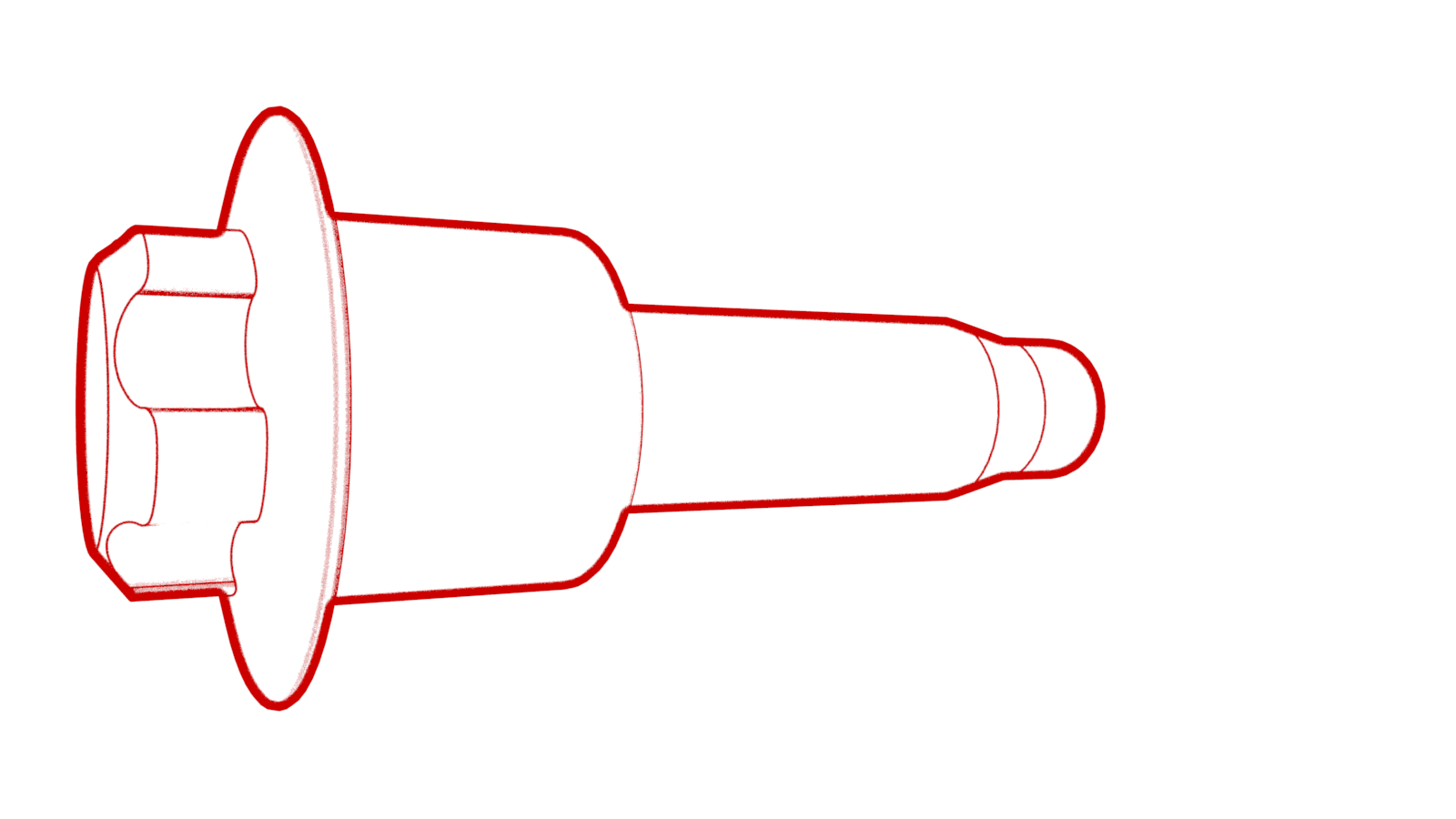

  8. 拆卸将高压接头固定到高压电池的螺栓。
  9. 将提取器工具插入高压接头,将工具把手向内推,然后拉动高压接头以将其从高压电池上拆下。

安装

  1. 将高压接头安装到高压电池上。
    Informational PurposesAn informational icon, calling your attention
    推拉高压接头,确保其完全固定。
  2. 安装并手动拧紧将高压接头固定到高压电池的螺栓。
  3. 紧固螺栓至合适的扭矩。
    10 Nm (7.4 lbs-ft)
  4. 将后驱动单元至高压电池线束的高压电池后驱动单元连接器把手抬至最高处。
  5. 将高压连接器专用工具安装到高压电池后驱动单元连接器上。
  6. 用双手将后驱动单元至高压电池线束的高压电池后驱动单元连接器牢固连接到高压电池接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接,两个固定销都插入把手中。
  7. 从高压电池后驱动单元连接器上拆下高压连接器专用工具。
  8. 将高压电池后驱动单元连接器按压到高压电池接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  9. 滑动释放装置,将高压电池后驱动单元连接器把手锁定在固定位置。
  10. 确认高压电池后驱动单元连接器完全就位,然后比对连接器两侧,确保正确固定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和后驱动单元故障。
  11. 安装将后驱动单元高压电气线束支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
  12. 紧固将高压电池内部右侧回流软管固定到高压电池的卡子。
  13. 安装高压电池后车底护板。请参阅滑板 - 高压电池 - 后部(拆卸和更换)
  14. 执行高压电池仓漏气测试。请参阅高压电池仓漏气测试
  15. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
