制动盘 - 前 - 左侧（测量偏转值）

校正代码 33010100 0.35 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格: 制动盘 - 后 - 左侧（测量偏转值）
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts that attach the brake rotor camping plate to the rotor
100 Nm (73.7 lbs-ft)
  • 21 毫米深套筒
 重复使用
Bolt that attaches the front rotor to the knuckle
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

程序

  1. 打开 LH 前车门并降下 LH 前车窗。

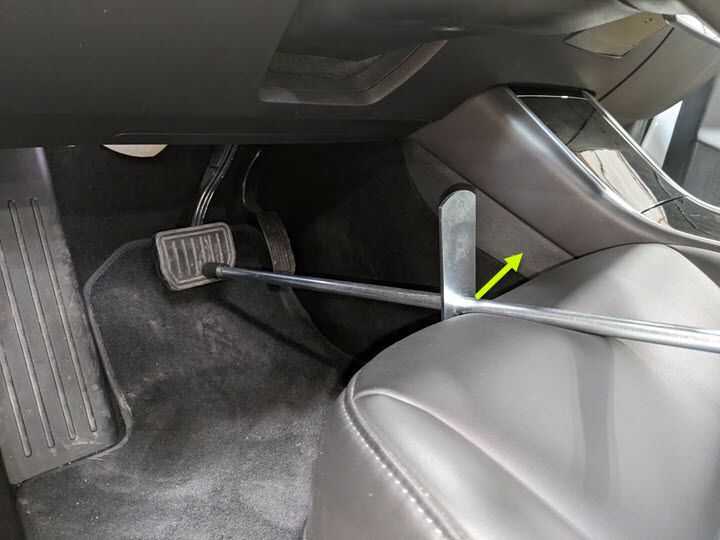

  2. 启用制动踏板抑压器。
    注
    确认完全踩下制动踏板以避免车轮打转。
  3. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
  4. 拆下 LH 前车轮。请参阅轮毂（拆卸和安装）。

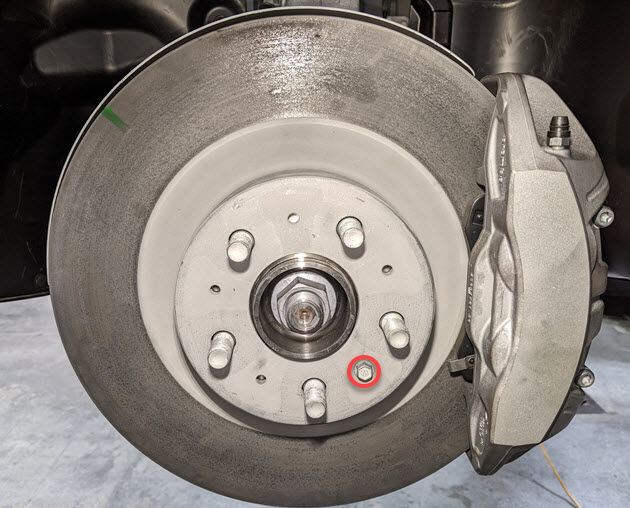

  5. 拆下将 LH 前制动盘固定到万向节的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

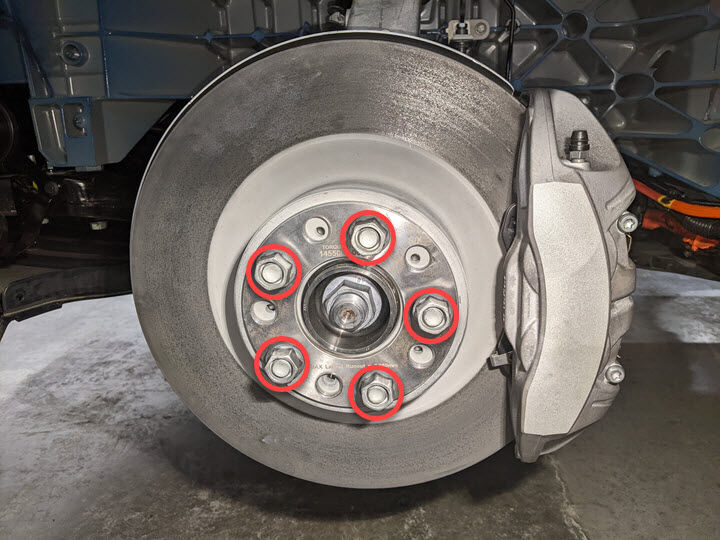

  6. 将制动盘偏转夹紧板安装到制动盘上。
    100 Nm (73.7 lbs-ft)
    注
    这将模拟正在安装的车轮，从而防止测量不准确。
    提示
    推荐使用以下工具
    • 21 毫米深套筒
  7. 将车辆降低至合适的高度，然后拆下制动踏板抑压器。

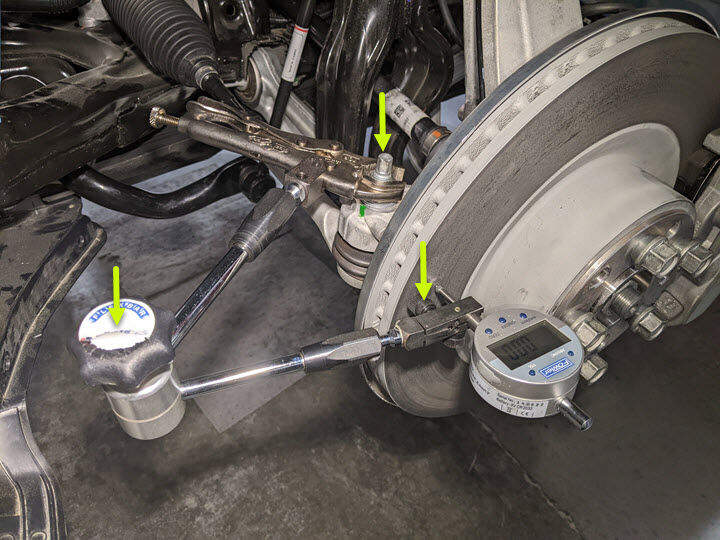

  8. 将制动盘偏转挠性杆安装到前横拉杆螺母上并设置用于读取。

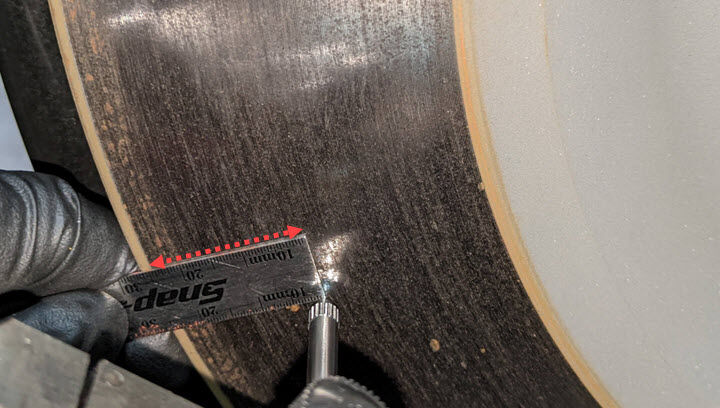

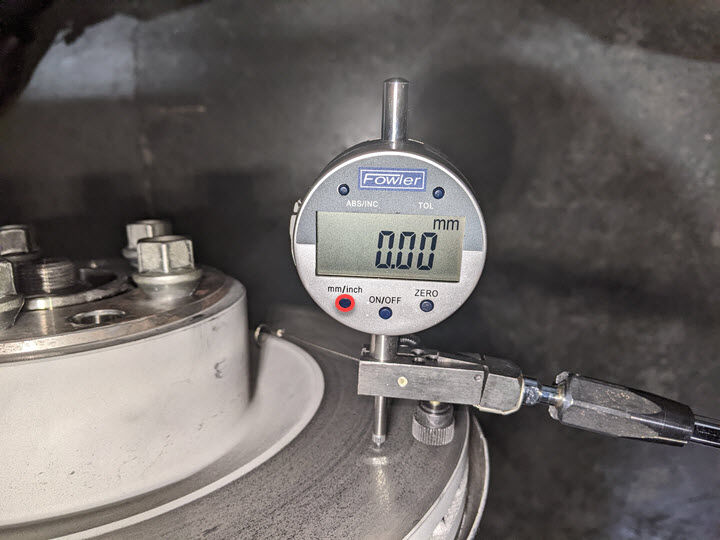

  9. 从前制动盘端部向内测量 10 毫米并对齐数字指示器。按下指示杆和零位测量。
    注
    确保按下指示杆以允许双向移动并且不会触底。

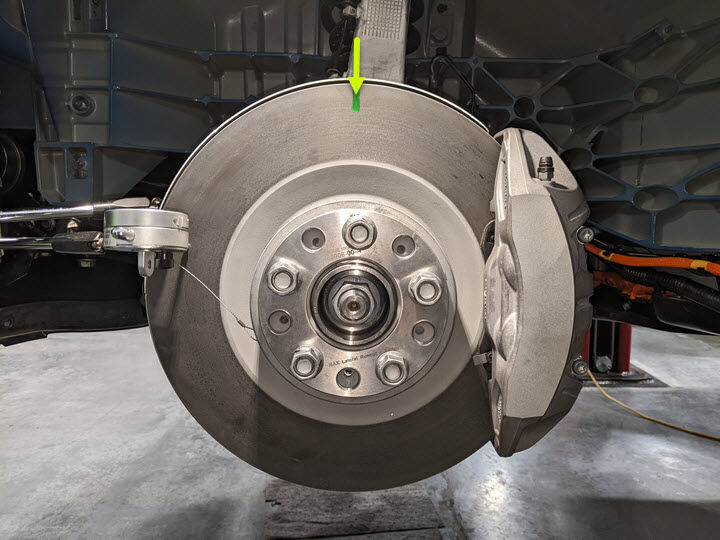

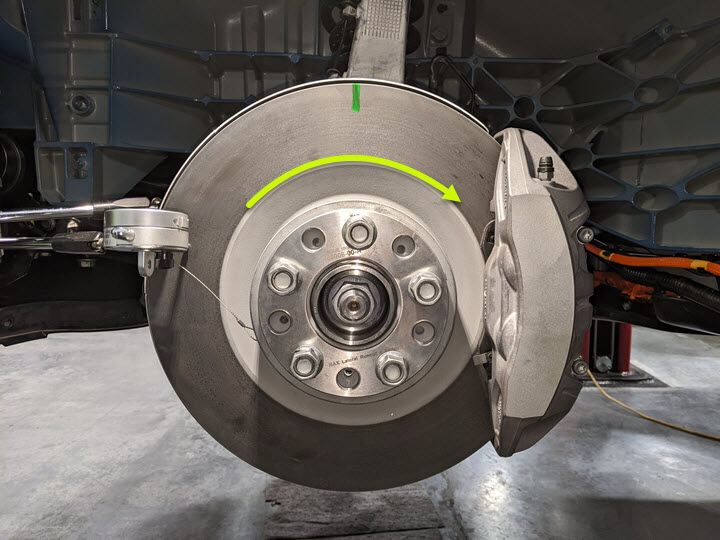

  10. 标记前制动盘的顶部中心以确定起点。
  11. 将前制动盘缓慢旋转 1 整圈。
    注
    完成旋转时，记录数字指示器上显示的最高正值和最低负值。
    注
    总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。

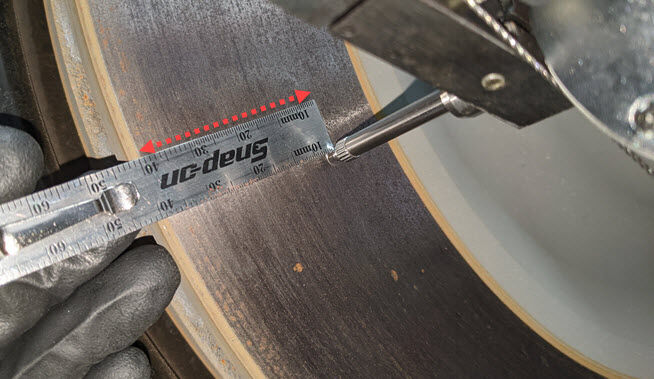

  12. 从前制动盘端部向内测量 25 毫米并对齐数字指示器。按下指示杆和零位测量。
    注
    确保按下指示杆以允许双向移动并且不会触底。
  13. 将前制动盘缓慢旋转 1 整圈。
    注
    完成旋转时，记录数字指示器上显示的最高正值和最低负值。
    注
    总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。

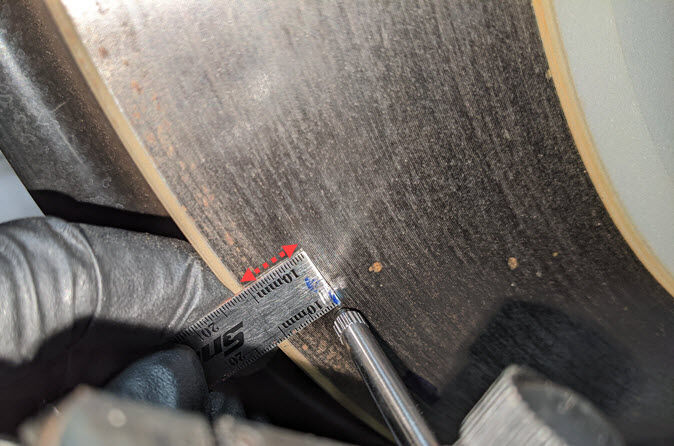

  14. 从前制动盘端部向内测量 40 毫米并对齐数字指示器。按下指示杆和零位测量。
    注
    确保按下指示杆以允许双向移动并且不会触底。
  15. 将前制动盘缓慢旋转 1 整圈。
    注
    完成旋转时，记录数字指示器上显示的最高正值和最低负值。
    注
    总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
  16. 从前横拉杆螺母上拆下制动盘偏转挠性杆。
  17. 将车辆降低至合适的高度并安装制动踏板抑压器。
  18. 从前制动盘上拆下制动盘偏转夹紧板。
    提示
    推荐使用以下工具
    • 21 毫米深套筒
  19. 安装将前制动盘固定到万向节的螺栓。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  20. 安装 LH 前车轮。请参阅轮毂（拆卸和安装）。
  21. 拆下制动踏板抑压器。
