模块 - 冷却风扇(拆卸和安装)

校正代码 18201301 2.16 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
Informational PurposesAn informational icon, calling your attention
本程序维修不带加热泵款车辆上的冷却风扇模块。要对带加热泵款车辆执行此程序,请转至此处
  • 2023 年 11 月 20 日:添加了吸入/液体管路和排放管路 O 型环图片和零件号。

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  3. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  4. 拆卸驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  5. 拆卸暖通空调 (HVAC) 集气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  6. 拆卸前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  7. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  8. 执行空调制冷剂回收。请参阅空调制冷剂(回收和重新加注)
  9. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  10. 断开主动进气格栅电气连接器。
  11. 拆卸将前备箱储物单元加固支架固定到冷却风扇的螺栓,然后将加固支架滑至一旁以留出间隙。
  12. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  13. 拆卸前饰板裙板。请参阅裙板 - 前饰板(拆卸和更换)
  14. 断开冷却风扇模块连接器上的电气线束。
  15. 在车辆左前侧下方放置冷却液排放容器。
  16. 松开将散热器入口软管固定到冷却风扇模块的卡子,拆下软管,然后将其堵住。
  17. 在车辆右前侧下方放置冷却液排放容器。
  18. 松开将冷却风扇模块固定到散热器出口软管的卡子,拆下软管,然后将其堵住。
  19. 取走车辆下方的冷却液排放容器。
  20. Informational PurposesAn informational icon, calling your attention
    继续此程序前,确保制冷剂已完全回收。

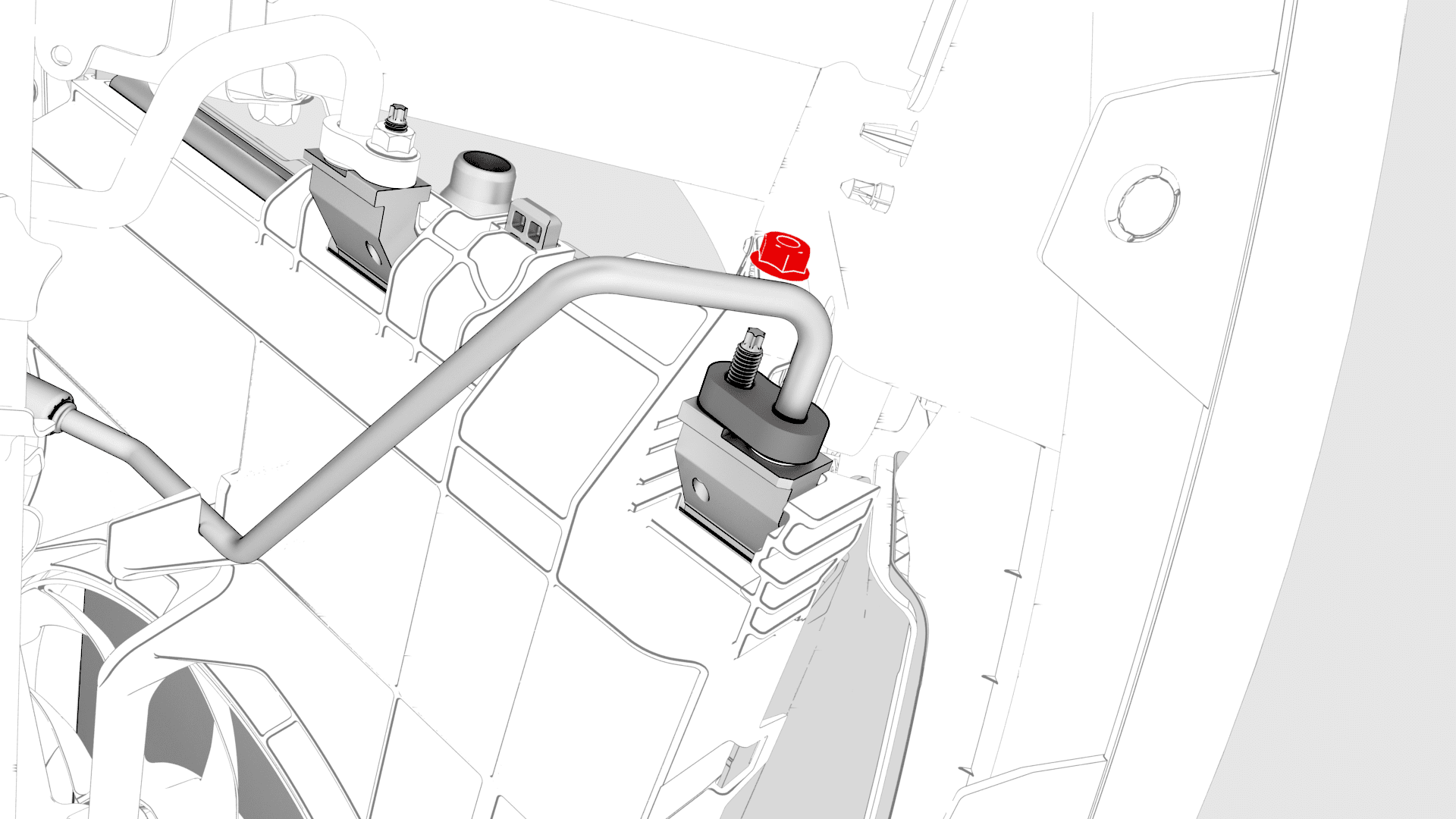

  21. 拆卸将吸入/液体管路固定到冷却风扇模块的螺母,然后断开空调吸入管路。

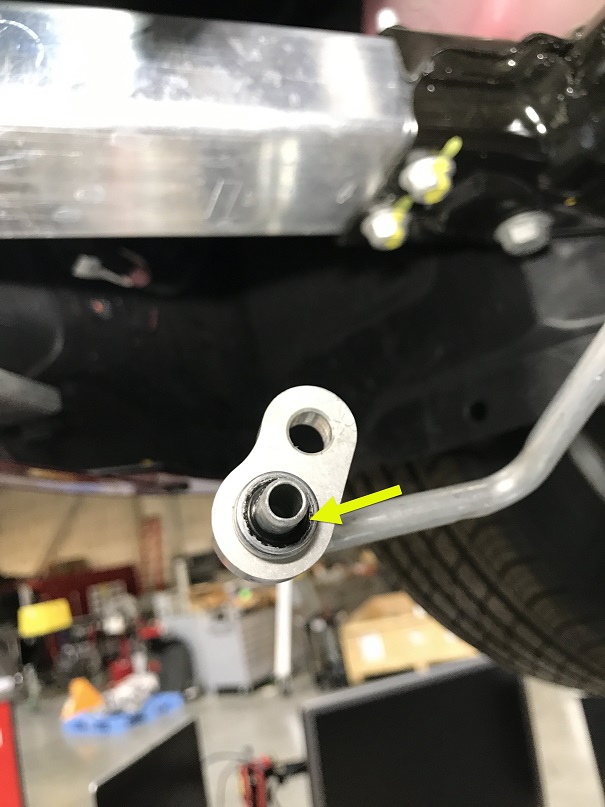

  22. 拆卸并弃置吸入/液体管路上的 O 型环(零件号 1111737-00-A)。

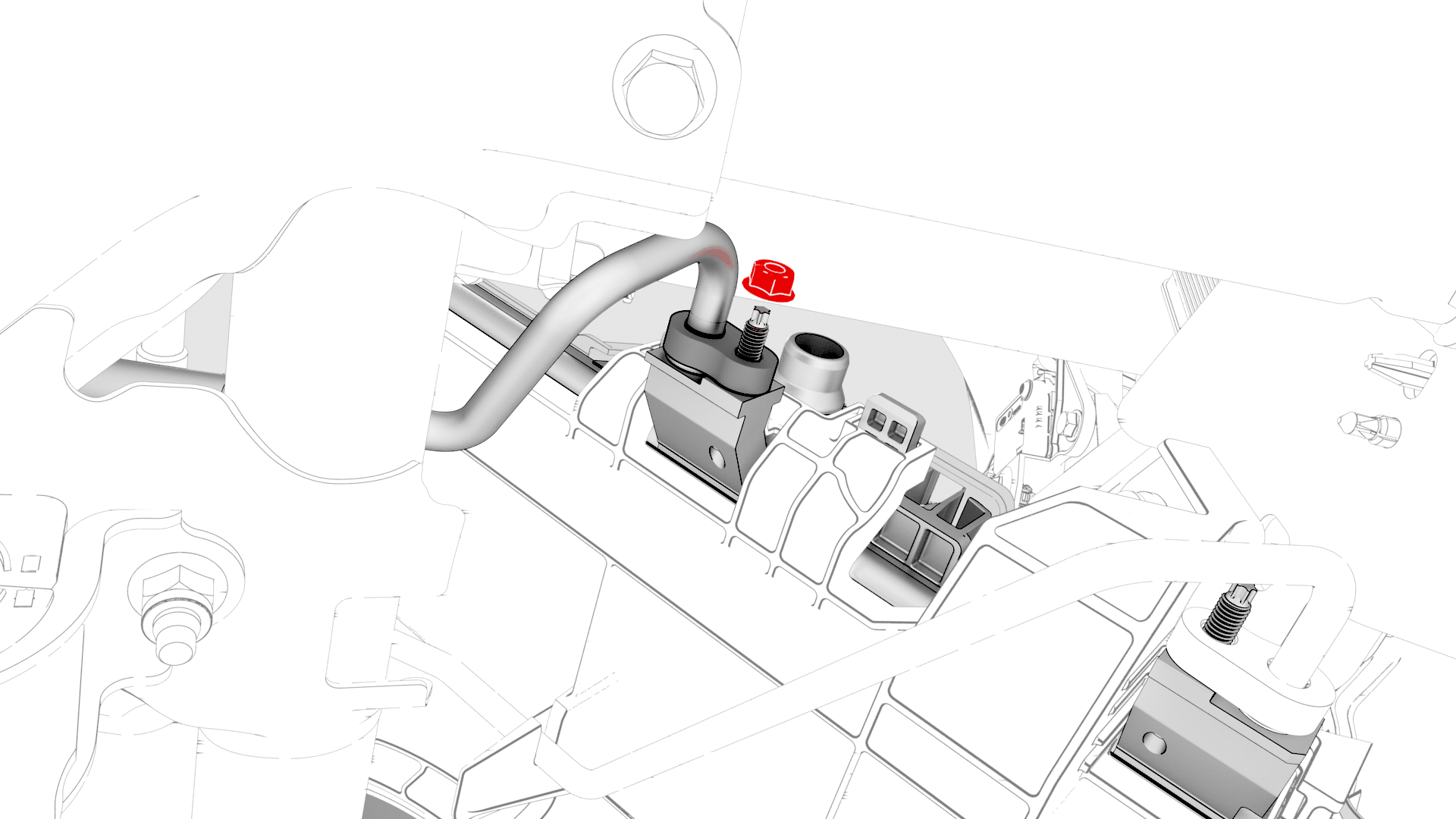

  23. 拆卸将排放管路固定到冷却风扇模块的螺母,然后断开排放管路。

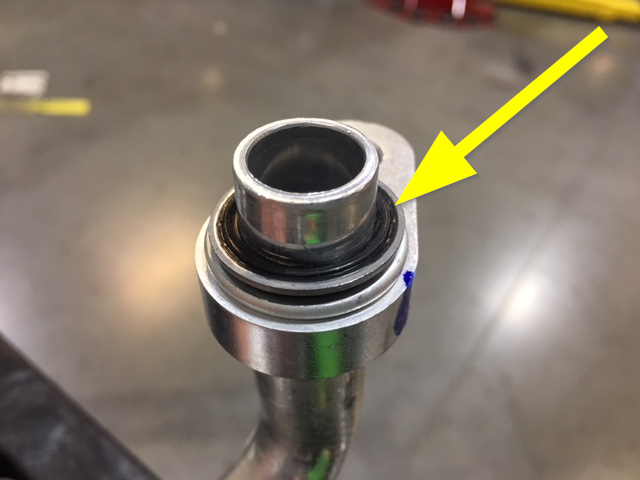

  24. 拆卸并弃置排放管路上的 O 型环(零件号 1111740-00-A)。

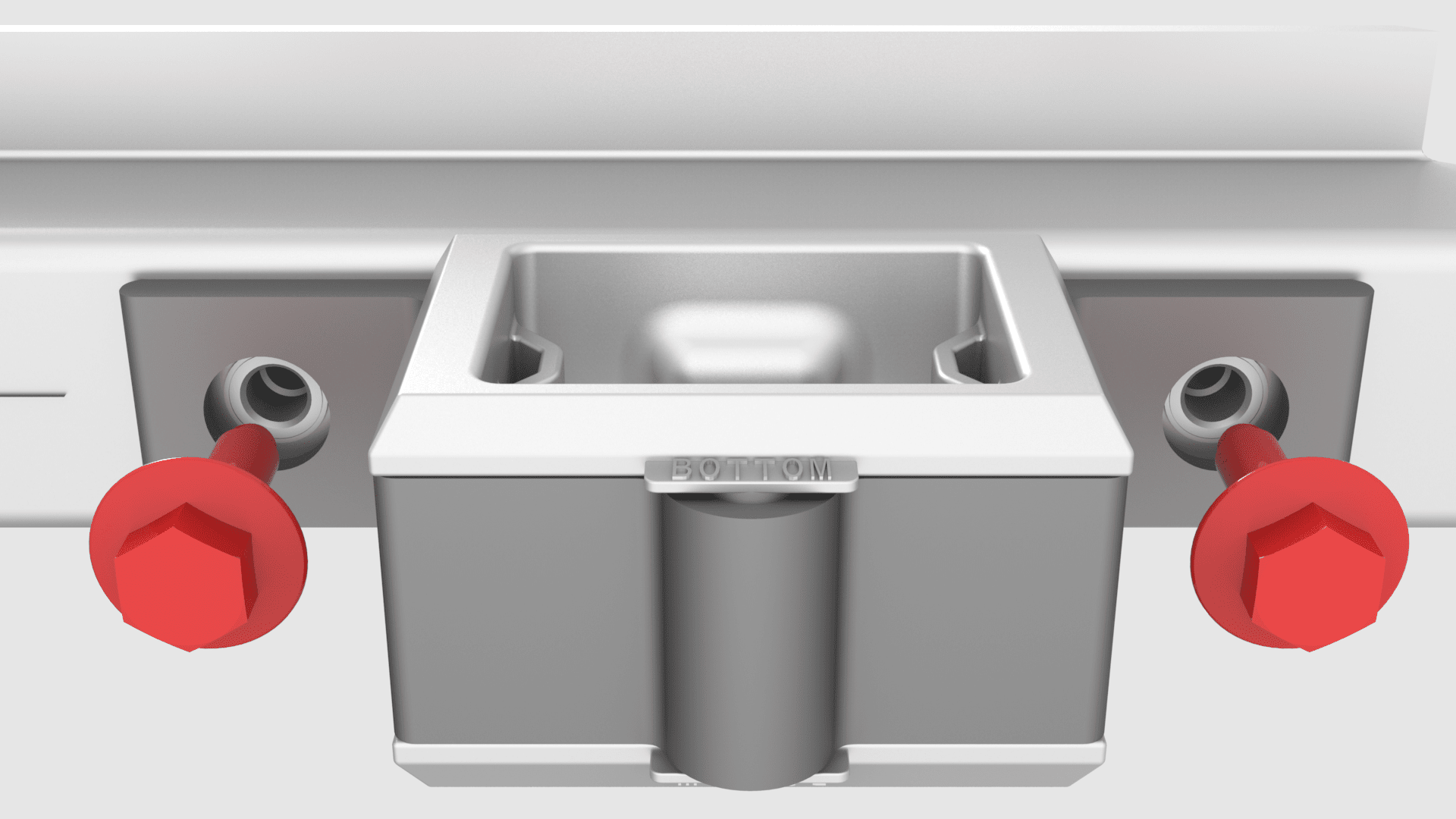

  25. 拆卸将冷却风扇模块左右侧下部固定到踝部止动爪的螺栓。
    Informational PurposesAn informational icon, calling your attention
    向上抬起冷却风扇模块,以便拆下螺栓。
    图 1. 左侧
    图 2. 右侧

安装

  1. 在协助下,从车辆下部将冷却风扇模块放置入位,然后手动拧紧将冷却风扇模块底部固定到踝部止动爪的螺栓。
    Informational PurposesAn informational icon, calling your attention
    确保冷却风扇模块中的下部密封条和下部主动进气格栅就位时彼此齐平。
  2. 紧固将冷却风扇模块的下部固定到踝部止动爪的左右螺栓。
    10 Nm (7.4 lbs-ft)

    左侧

    右侧

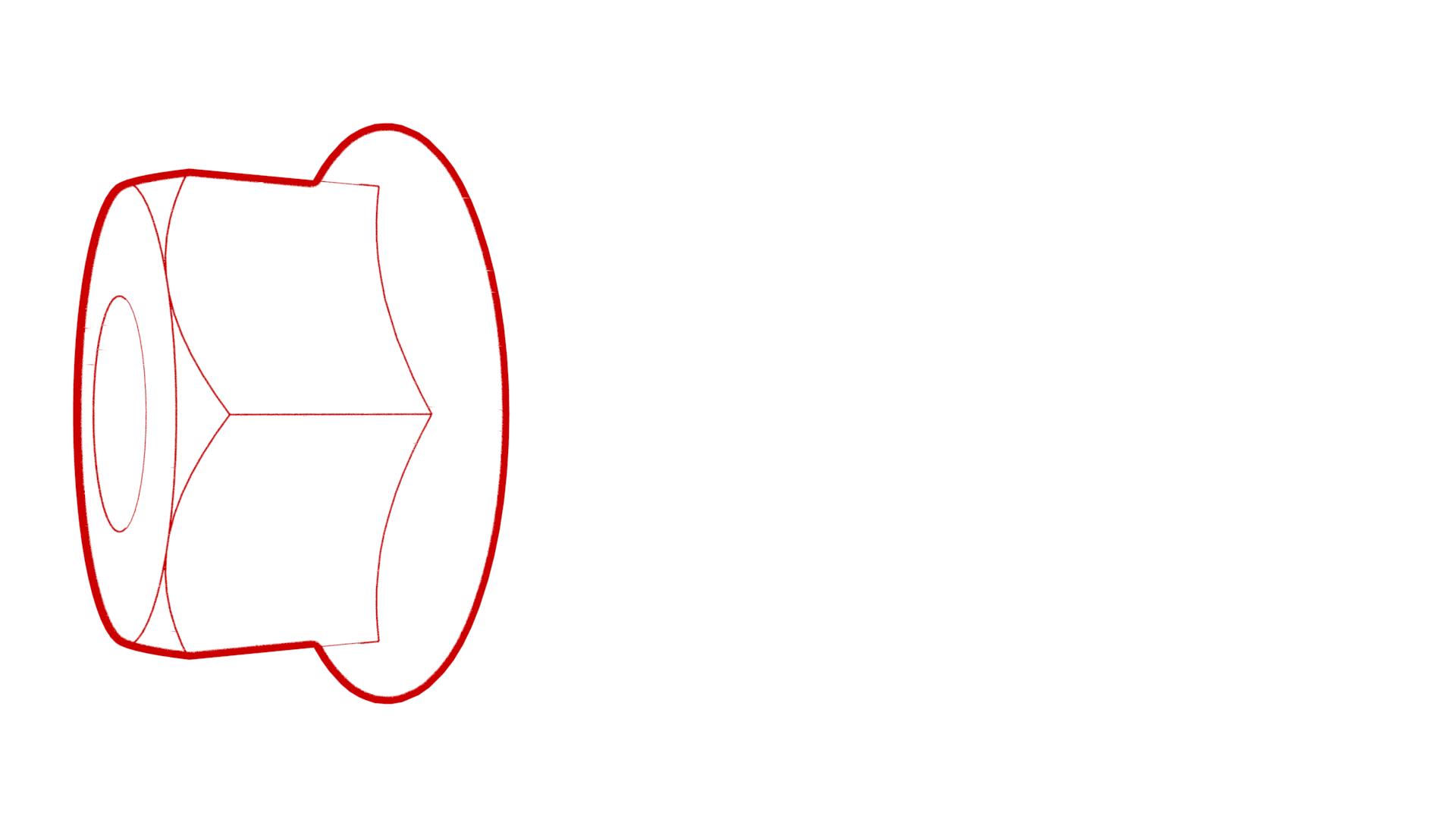

  3. 向排放管路上安装一个新的 O 型环,然后将排放管路安装到冷却风扇模块上。
  4. 安装将排放管路固定到冷却风扇模块的螺母。
    22 Nm (16.2 lbs-ft)
  5. 向吸入/液体管路上安装一个新的 O 型环,然后将吸入管路安装到冷却风扇模块上。
  6. 安装将吸入/液体管路固定到冷却风扇模块的螺母。
    22 Nm (16.2 lbs-ft)
  7. 安装吸入/液体管路后,重新加注制冷剂。请参阅空调制冷剂(回收和重新加注)
    Informational PurposesAn informational icon, calling your attention
    重新加注制冷剂,同时安装拆下的组件。
  8. 在车辆右侧下方放置冷却液排放装置。
  9. 拆卸软管塞,然后将散热器出口软管安装到冷却风扇模块。用卡子固定软管。
  10. 在车辆左侧下方放置冷却液排放装置。
  11. 拆卸软管塞,然后将散热器入口软管安装到冷却风扇模块。用卡子固定软管。
  12. 取走车辆下方的冷却液排放容器。
  13. 将电气线束连接到冷却风扇连接器。
  14. 安装前裙板。请参阅裙板 - 前饰板(拆卸和更换)
  15. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  16. 完全降下车辆。
  17. 将前备箱加固支架滑到冷却风扇模块顶部。
    Informational PurposesAn informational icon, calling your attention

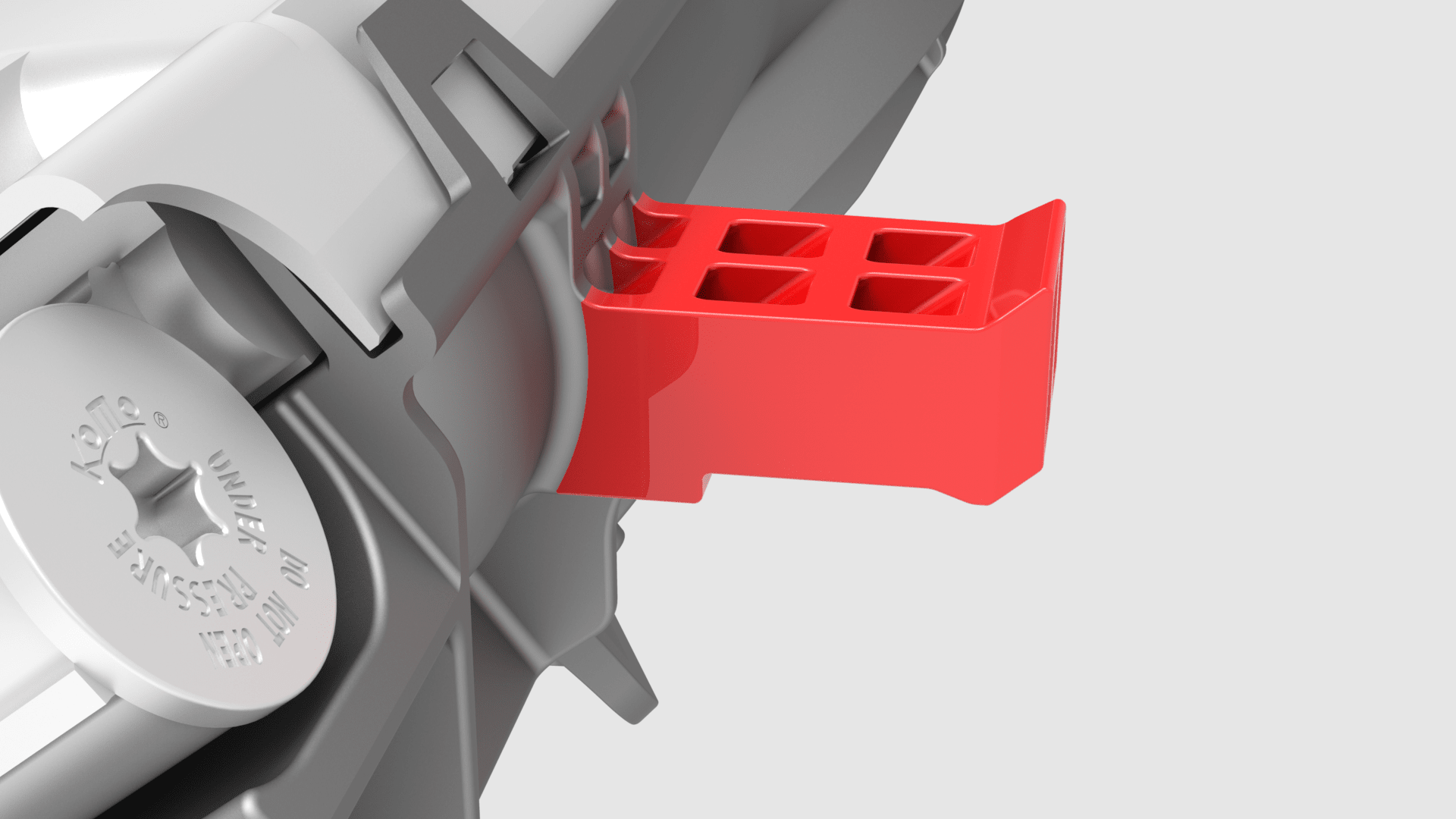

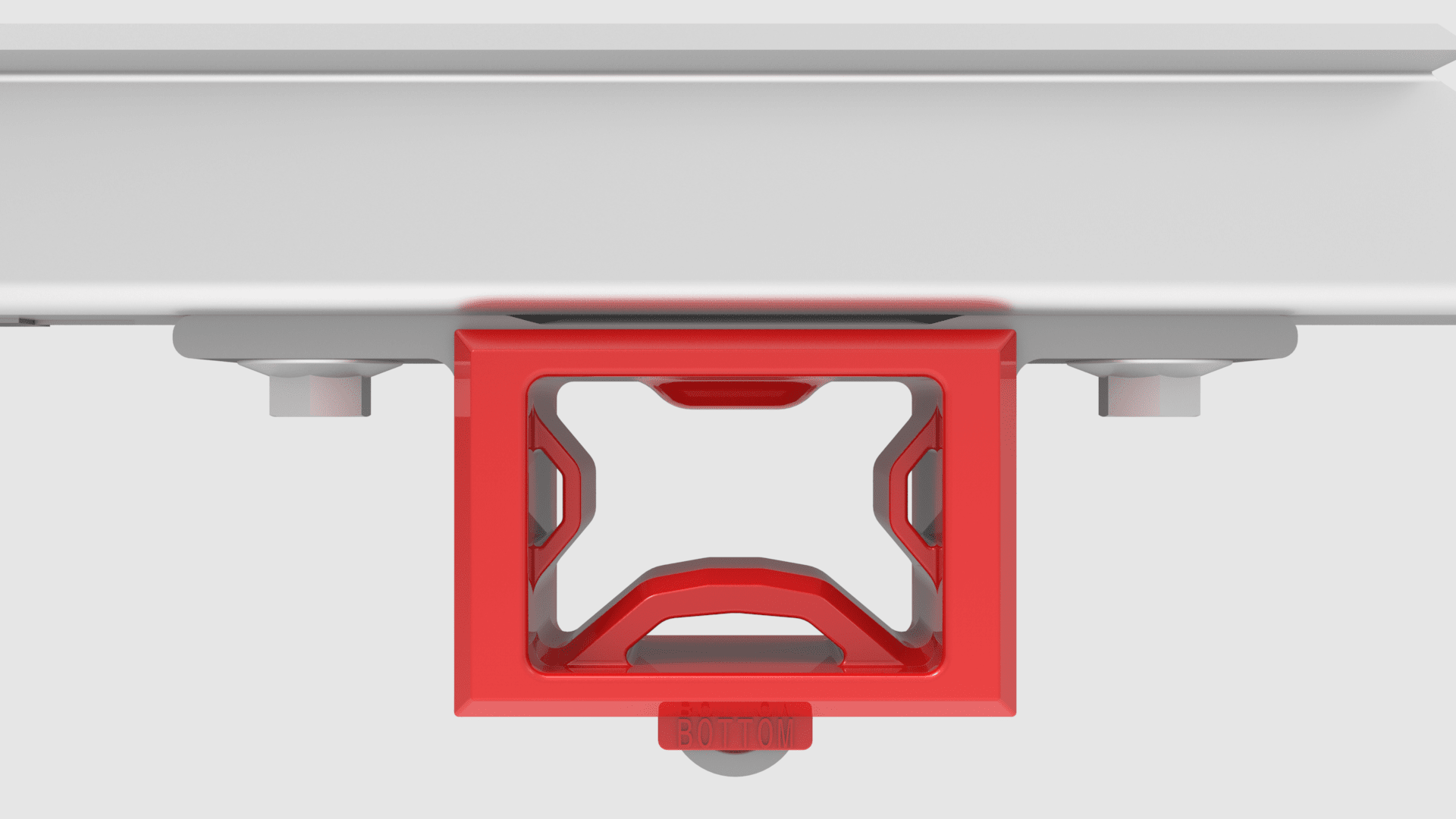

    冷却风扇模块锁片必须插入隔离器中,使后部锁片接触到隔离器橡胶,从上部看上去倒角边缘清晰可见。
    Informational PurposesAn informational icon, calling your attention

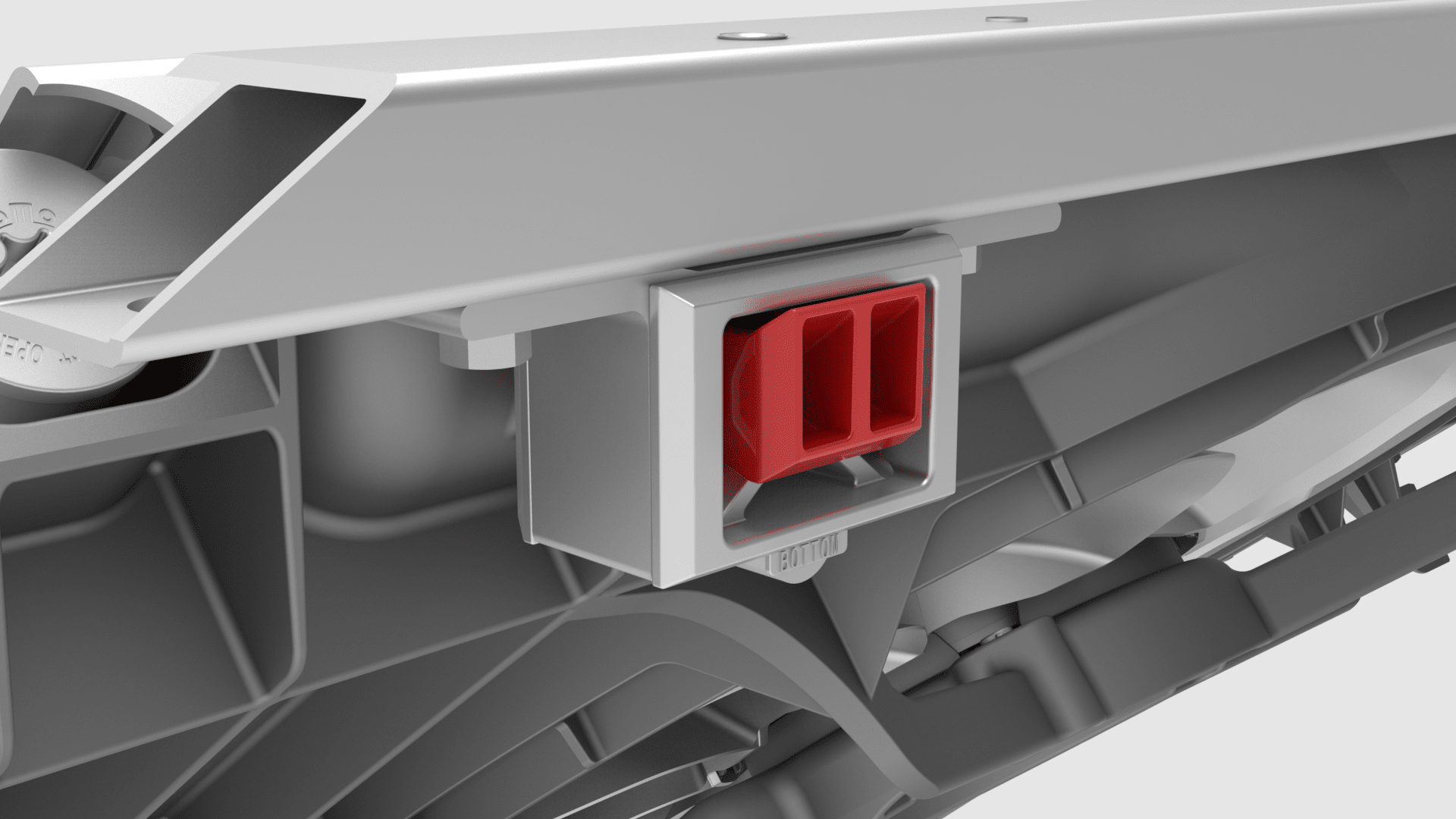

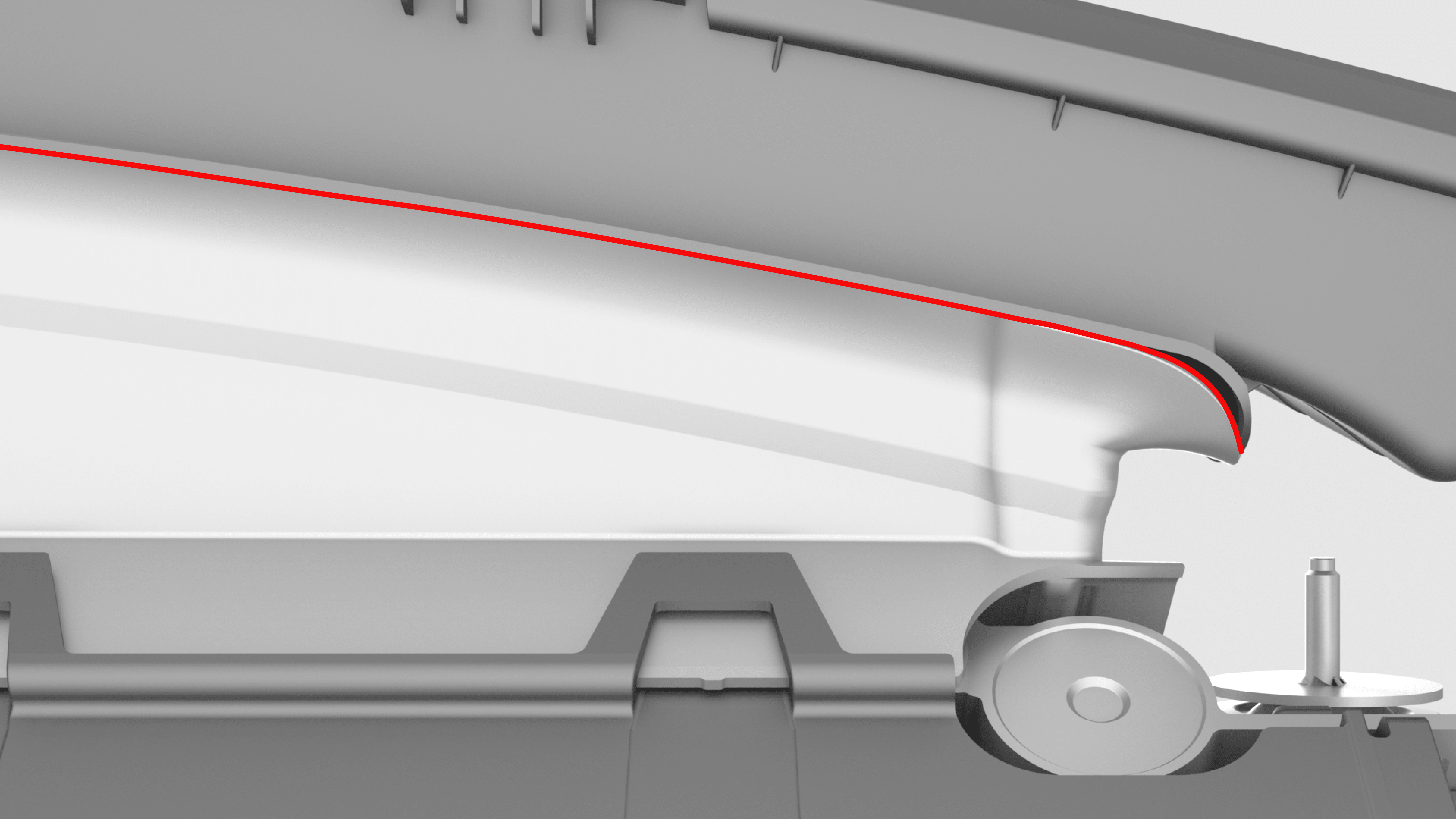

    冷却风扇模块支座后缘必须接触到隔离器的下部通道。
  18. 安装将前备箱加固支架固定到车身的螺栓。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保冷却风扇模块与隔离器杆之间有空间以避免震动。
  19. 松开用于固定左侧冷却风扇模块隔离器的螺栓。
  20. 将冷却风扇模块隔离器的左侧向车辆前部推动,直至隔离器顶部降至最低点。
  21. 紧固用于固定左侧冷却风扇模块隔离器的螺栓。
    6 Nm (4.4 lbs-ft)
  22. 对右侧冷却风扇模块隔离器重复第19步至第21步。
  23. 检查超级瓶的冷却液液位,如果需要则加注冷却液至实线处。
  24. 连接主动进气格栅电气连接器。
  25. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  26. 空调制冷剂重新加注彻底完成后,验证空调系统的工作状况。
  27. 执行冷却系统真空重新加注。请参阅冷却系统(真空重新加注)
  28. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  29. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁(拆卸和更换)
  30. 安装暖通空调 (HVAC) 气室外侧风管。请参阅风管 - 暖通空调 (HVAC) 集气室 - 外(拆卸和更换)
  31. 安装驾驶室进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)
  32. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
