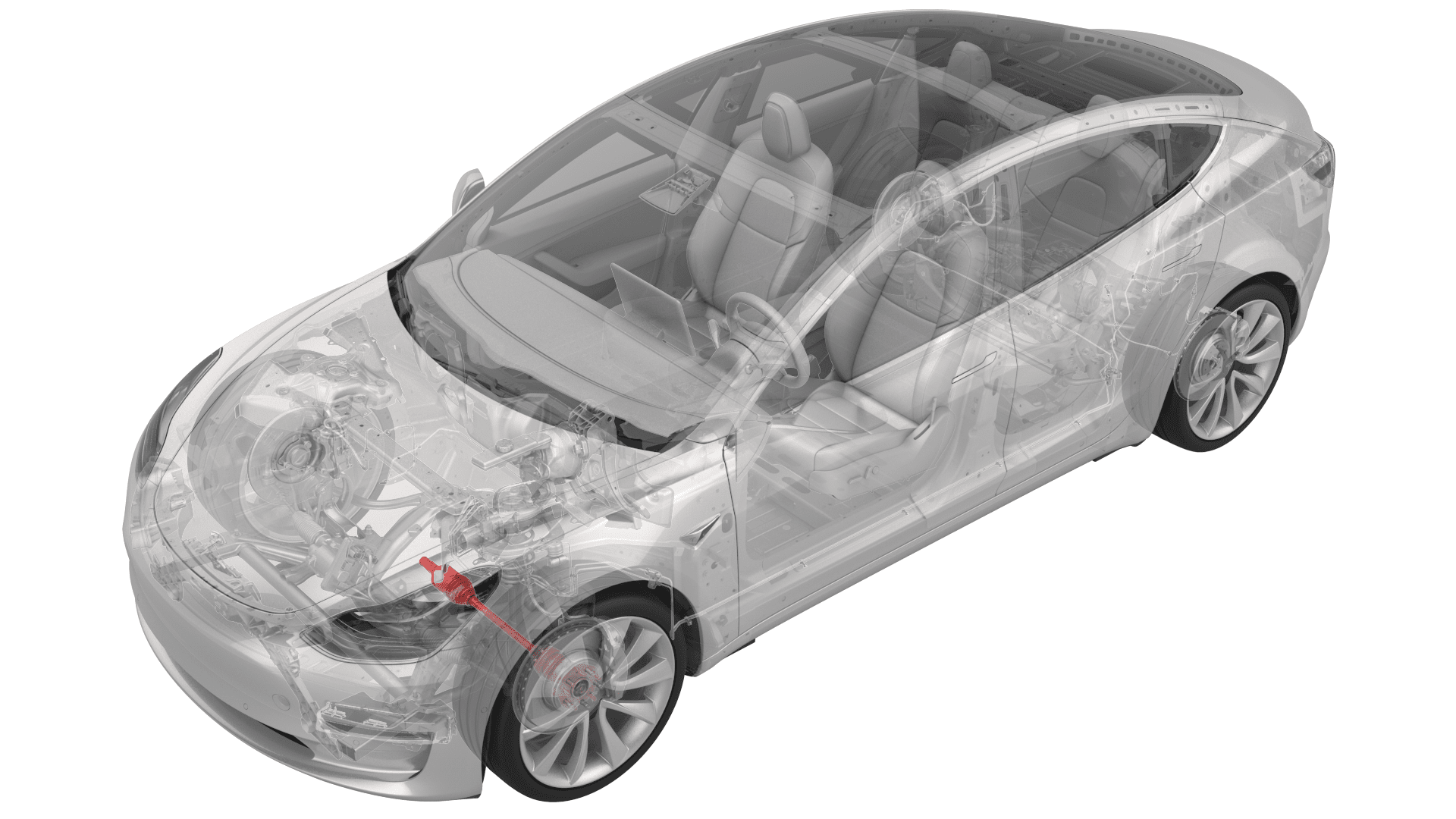

半轴 - 前驱动电机 - 左侧（润滑轮毂轴承）

校正代码 39302405 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1096075-00-A 液压轮毂轴承拉拔器工具

程序

  1. 拆下 LH 前车轮中心盖板。请参阅中心盖 - 轮毂（拆卸和更换）。
  2. 松开 LH 前轮毂螺母。
    警告
    Use only hand tools to remove or install the fasteners. Do not use impact or power tools.
    警告
    Use a 6 point socket. Do not use a 12 point socket or a specialty socket.
  3. 松开 LH 前驱动单元半轴螺母。
  4. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。

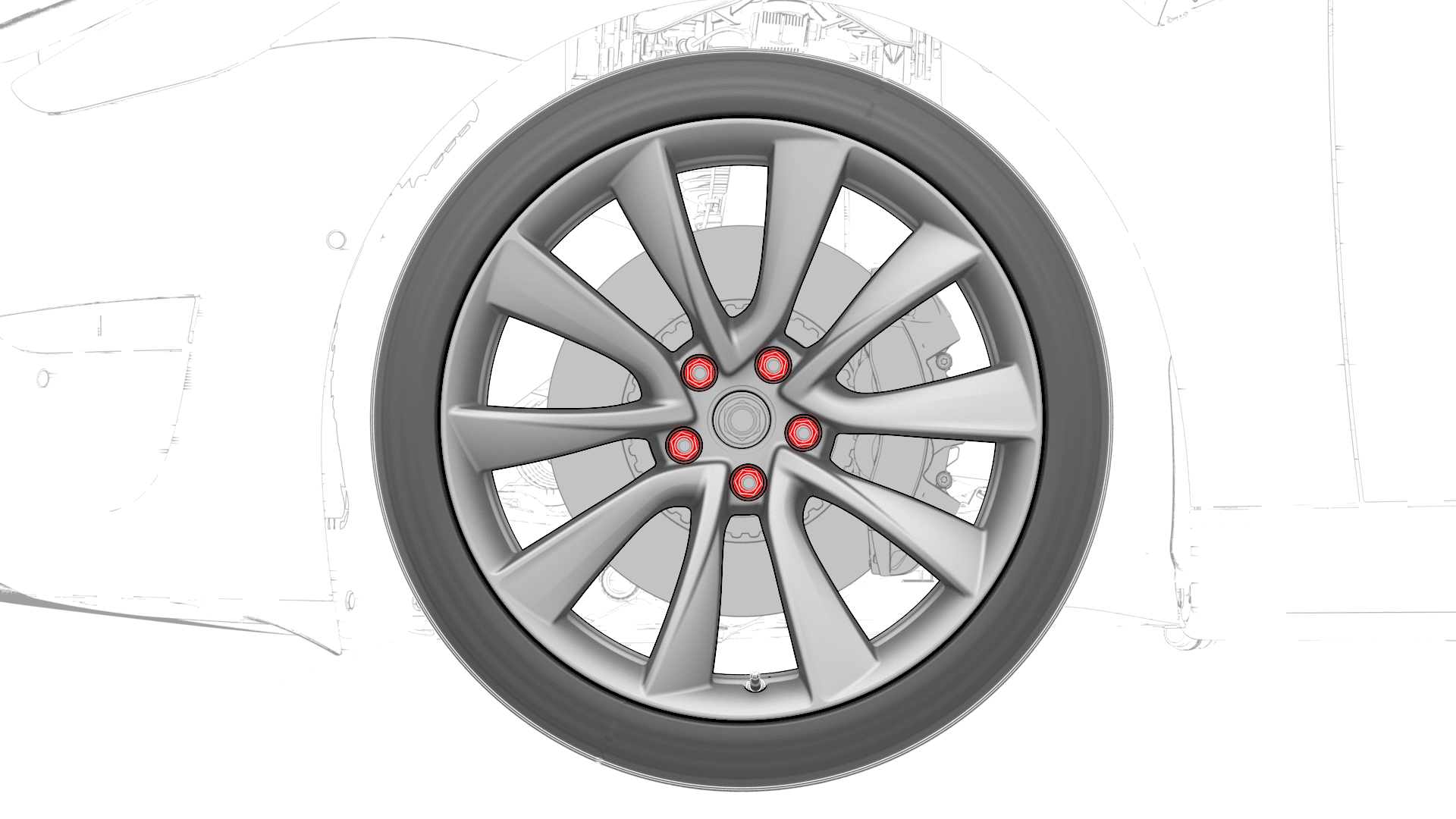

  5. 将轮毂螺母从 LH 前车轮上拆下，然后从车上拆下该车轮。

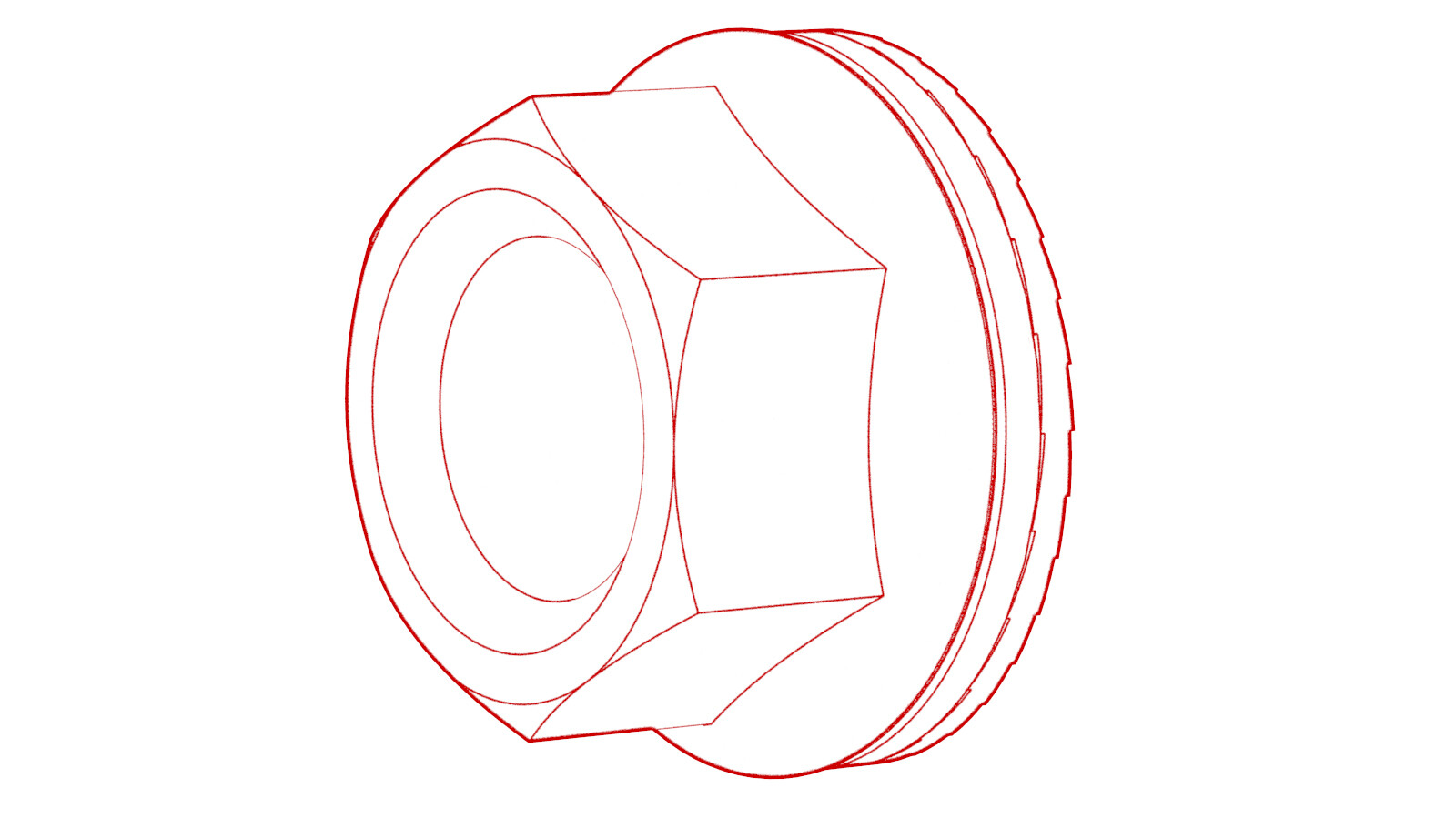

  6. 拆下并弃用 LH 前驱动单元半轴螺母和垫圈。
    注
    垫圈固定在螺母上。
  7. 将液压轮毂拉拔器工具安装在 LH 前车轮支柱上，然后安装并用手拧紧轮毂螺母 (x5)。
  8. 将轮毂固定在适当位置，然后顺时针转动液压轮毂拉拔器工具，将 LH 前驱动单元半轴朝远离 LH 前轮毂总成的方向推 50 mm。
    警告
    如果半轴相对于轮毂的移动停止，则停下来，并将工具把手逆时针转动两圈。
  9. 仅向 LH 前驱动单元半轴外侧与轮毂之间的接触面上涂抹约 1 克的 Molykote M-77 润滑膏。
    提示
    弯酸刷可起到辅助作用。
    警告
    请勿向半轴花键上涂抹润滑剂。如果涂错润滑剂，请使用车间毛巾将花键擦干净。
  10. 从 LH 前车轮支柱上取下液压轮毂拉拔器工具。
  11. 拉动半轴内盖，确认弹性挡圈锁定到位。如果半轴从驱动单元上分离，则重新安装半轴，然后测试是否完全就位。
    警告
    如果将半轴重新安装到驱动单元上：
    • 注意不要损坏或移动油封。
    • 确保卡环的开口朝向驱动单元底部。
    • 小心地将半轴推到驱动单元中，直至半轴端头与小齿轮轴接触发出可以听到的“咔哒声”。
    • 将半轴弹性挡圈锁定到位时，可以感觉到半轴上有轻微拉力。
    • 拉动半轴内盖，确认弹性挡圈锁定到位。如果半轴从驱动单元上分离，则重新安装半轴，然后测试是否完全就位。
  12. Align the splines of the LH front halfshaft with those of the LH front hub, and then install the halfshaft into the hub.
  13. Install only the axle nut onto the halfshaft, and then use a ratchet and socket to manually tighten the nut to pull the halfshaft into the hub until it seats.
    注
    Do not use power tools to tighten the nut as it might strip the threads.
  14. Remove the axle nut from the halfshaft, install a new washer onto the halfshaft, and then reinstall the axle nut hand tightened.
    注
    The axle nut is torqued in a later step.
  15. 安装 LH 前车轮，然后安装并手动拧紧轮毂螺母。
  16. 降下车辆。请参阅举升车辆 - 双柱举升机。

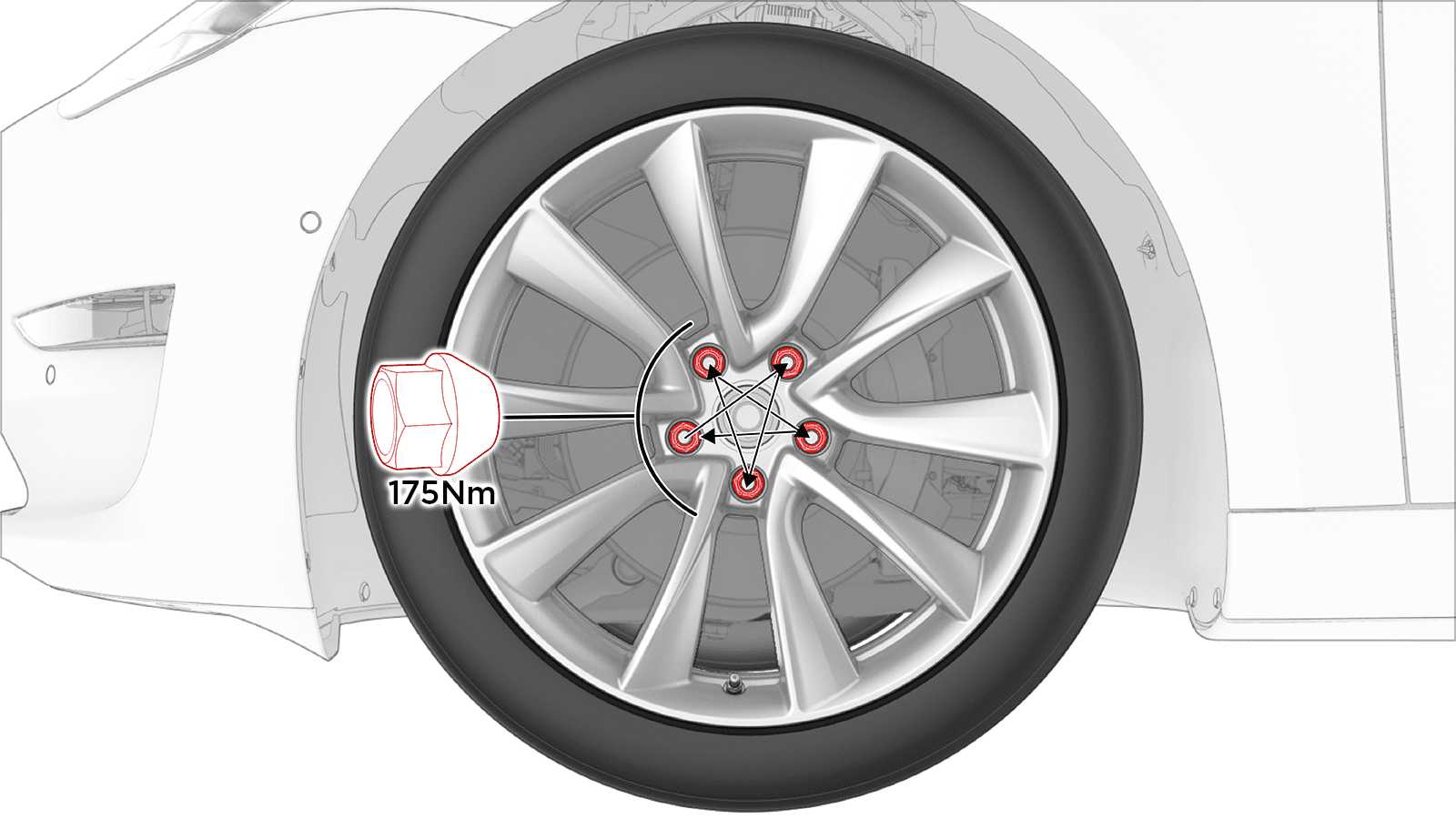

  17. 以星型方式完全拧紧 LH 前轮毂螺母。
    175 Nm (129.1 lbs-ft)
  18. 完全拧紧 LH 前驱动单元半轴螺母。
    300 Nm (221.2 lbs-ft)
  19. 安装 LH 前车轮中心盖板。请参阅中心盖 - 轮毂（拆卸和更换）。
