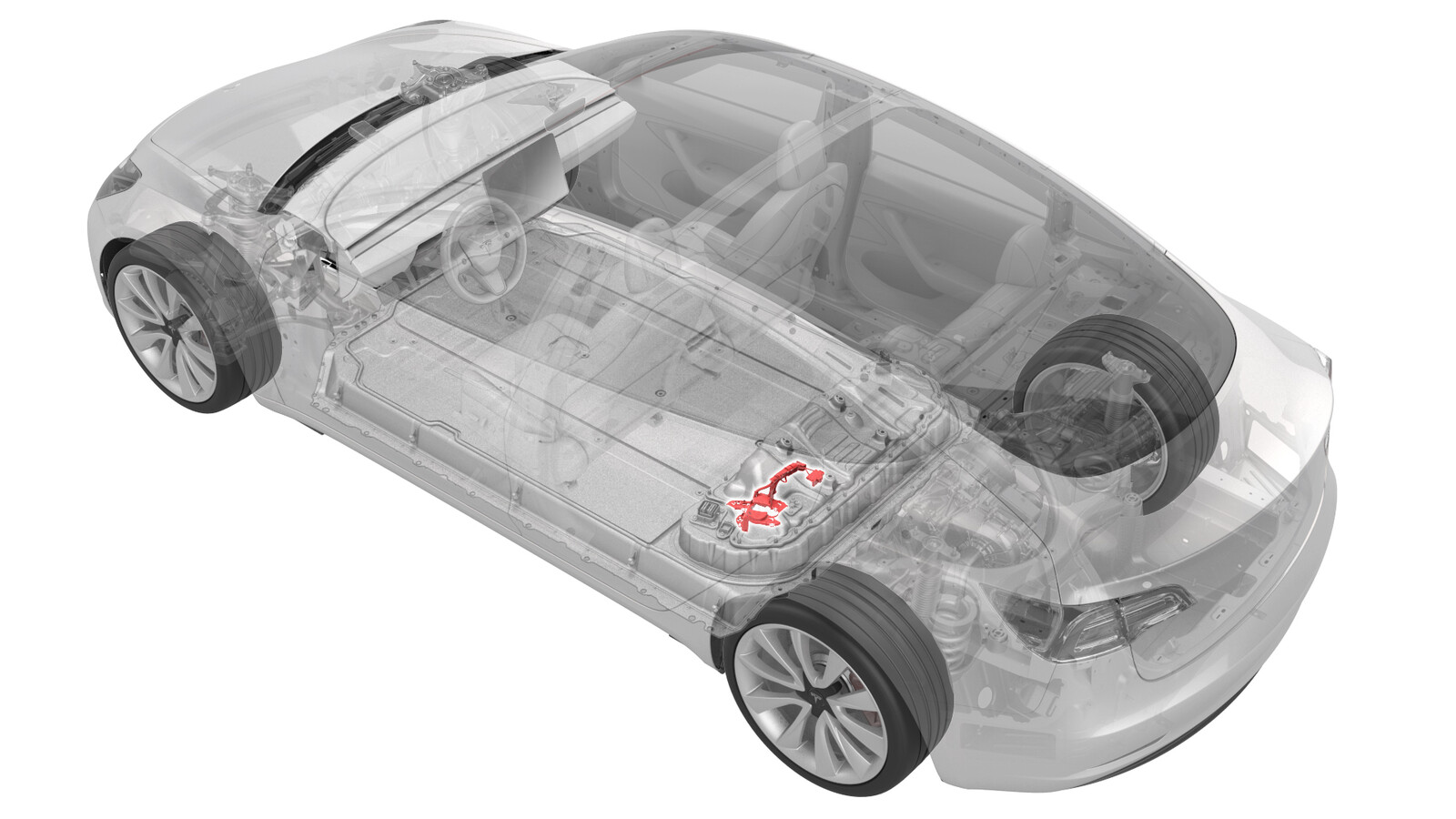

线束 - 交流输入 - 高压电池(拆卸和更换)

校正代码 16305302 2.88 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076927-00-A 毫欧电阻计,Hioki RM 3548
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

拆卸

  1. 拆卸高压电池快充触点开关。请参阅触点开关 - 快充 - 高压电池(拆卸和更换)

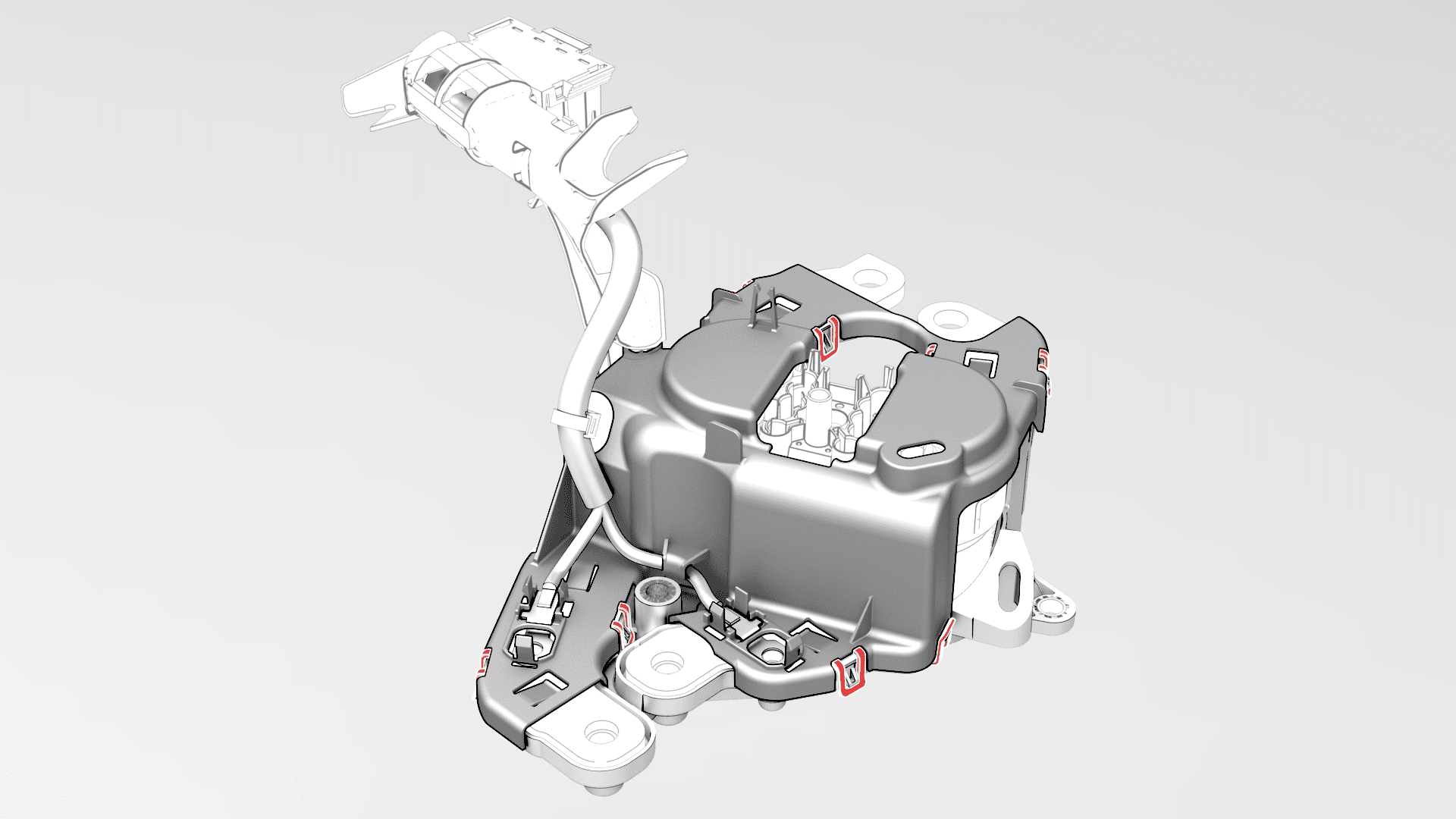

  2. 松开将交流输入端子盖板固定到负极和正极环形端子上的卡子,然后拆下盖板。

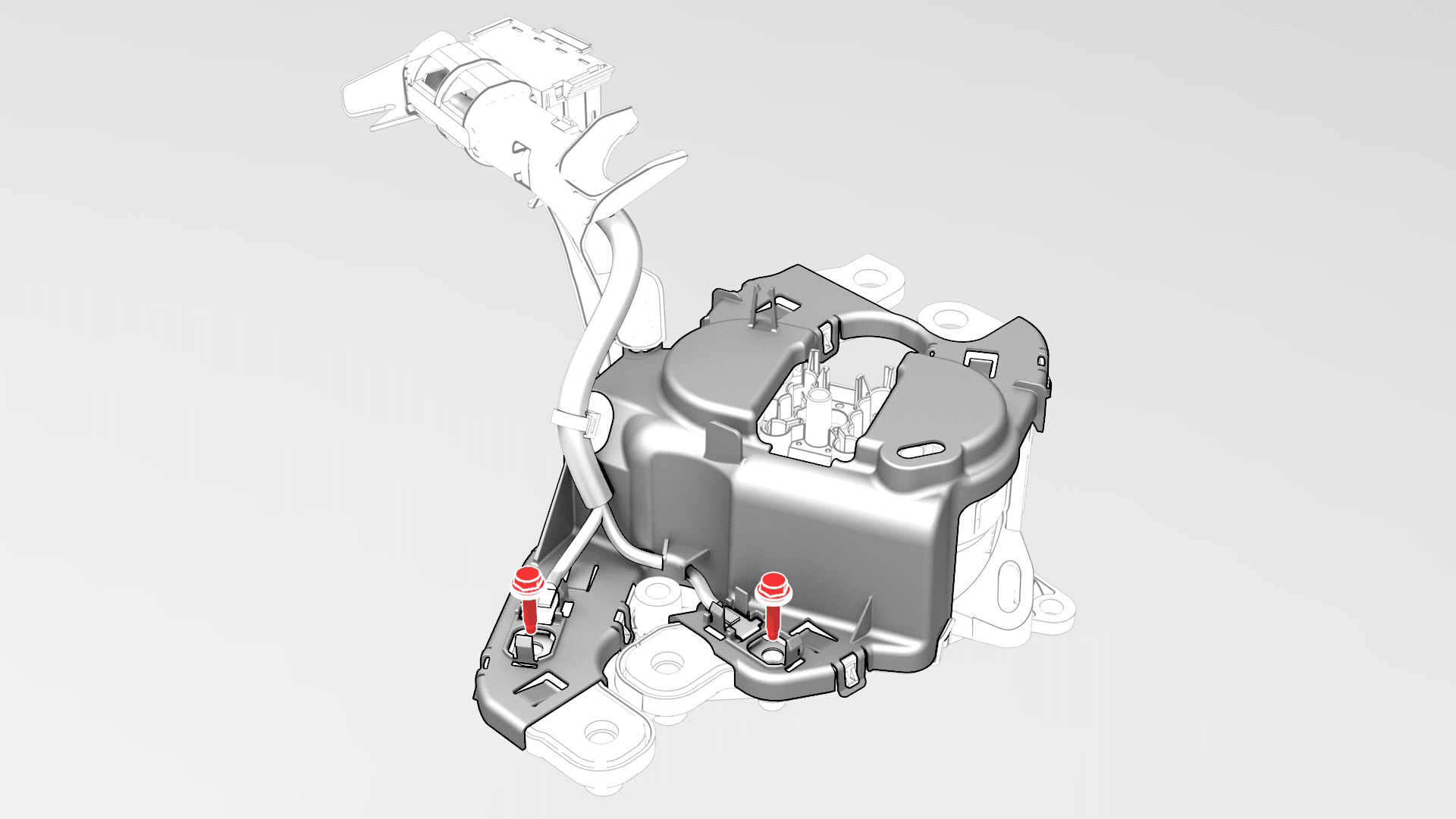

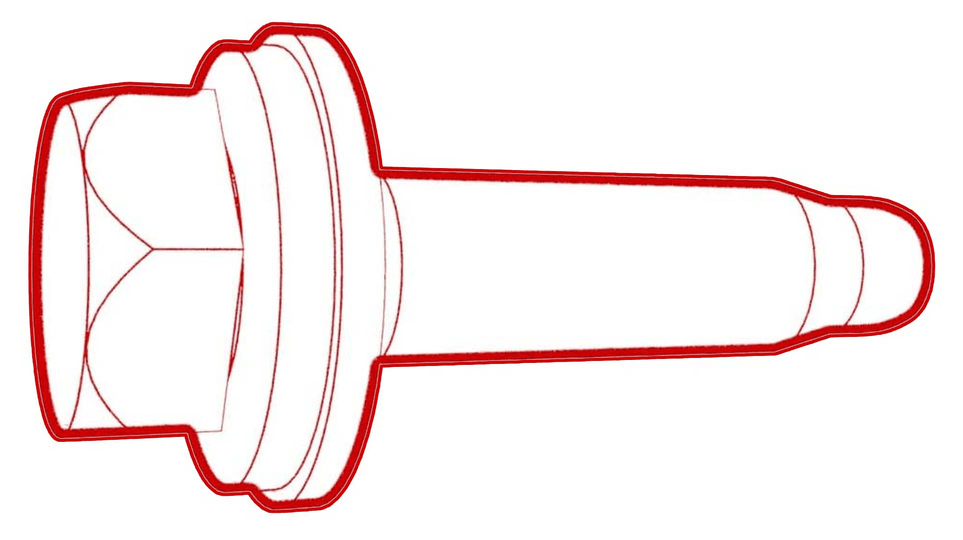

  3. 拆卸并弃置将负极和正极环形端子固定到母排的螺栓。
    i

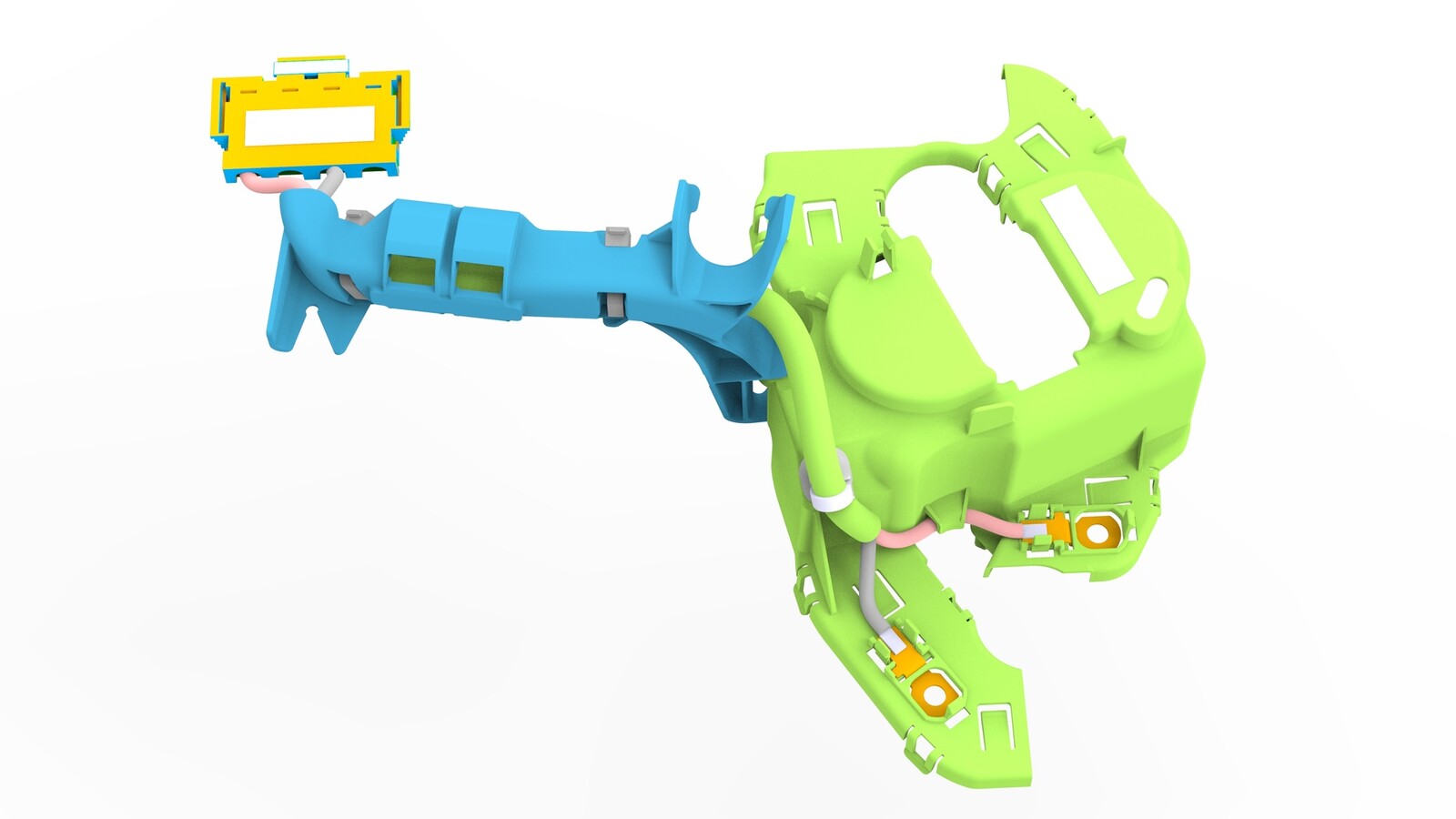

  4. 松开将高压电池快充触点开关盖板固定到高压电池快充触点开关的卡子(8 个),然后将盖板和高压电池交流输入线束一同从触点开关上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    此盖板为一次性用品,卡子十分脆弱,极易损坏。

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)
  2. 使用异丙醇 (IPA) 湿巾清理正极环形端子与正极母排、负极环形端子与负极母排之间的接合面。
  3. 将高压电池快充触点开关盖板安装到高压电池快充触点开关上,然后紧固将盖板固定到触点开关的卡子(8 个)。
  4. 安装新螺栓,将正极和负极环形端子固定到母排上,紧固后,使用油性记号笔标记螺栓。
    4.4 Nm (3.2 lbs-ft)
  5. 使用 Hioki 电阻测试器测量正极环形端子的铜质部分与固定该端子的母排之间的电阻。
    Informational PurposesAn informational icon, calling your attention
    最大可接受电阻值为 0.150 毫欧(150 微欧)。高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
    图 1. 一般测量 - 实际的母排和紧固件可能有所不同
  6. 使用 Hioki 电阻测试器测量负极环形端子的铜质部分与固定该端子的母排之间的电阻。
    Informational PurposesAn informational icon, calling your attention
    最大可接受电阻值为 0.150 毫欧(150 微欧)。高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试
    图 2. 一般测量 - 实际的母排和紧固件可能有所不同
  7. 安装交流输入端子盖板,紧固将盖板固定到正极和负极环形端子上的卡子。
  8. 安装高压电池快充触点开关。请参阅触点开关 - 快充 - 高压电池(拆卸和更换)
