饰板 - 后（拆卸和安装）
校正代码
10013001 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 2023 年 4 月 18 日：添加了拆卸/安装饰板至后围板 U 型螺母的步骤。
- 2023 年 7 月 6 日：在“拆卸”部分的第 6 步和“安装”部分的第 5 步中添加了视频。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将后饰板角部固定到车身的螺栓 |
 4 Nm (2.9 lbs-ft) |
|
重复使用 | |
| 将饰板固定到后围板的螺栓 |
 2 Nm (1.5 lbs-ft) |
|
重复使用 | |
| 用于固定中间流线型护板后部的螺栓 |
 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将后部扩散器固定到车身的螺栓 |
4 Nm (2.9 lbs-ft) |
|
重复使用 |
拆卸
- 将车辆停至双柱举升机上。请参阅举升车辆 - 双柱举升机。
- 拆下左侧尾灯。请参阅尾灯 - LH（拆卸和更换）。
-
拆下将后饰板左侧固定到外侧左后围板的螺栓。
提示： 推荐使用以下工具：
- 10 毫米六角
-
松开卡子（3 个），然后拆下将左后轮拱内衬后部固定到车身的卡扣式螺母。
-
拆下将后饰板左侧固定到内侧左后围板的螺栓。
提示： 推荐使用以下工具：
- 梅花 T25 套筒
- 2 英寸加长件
-

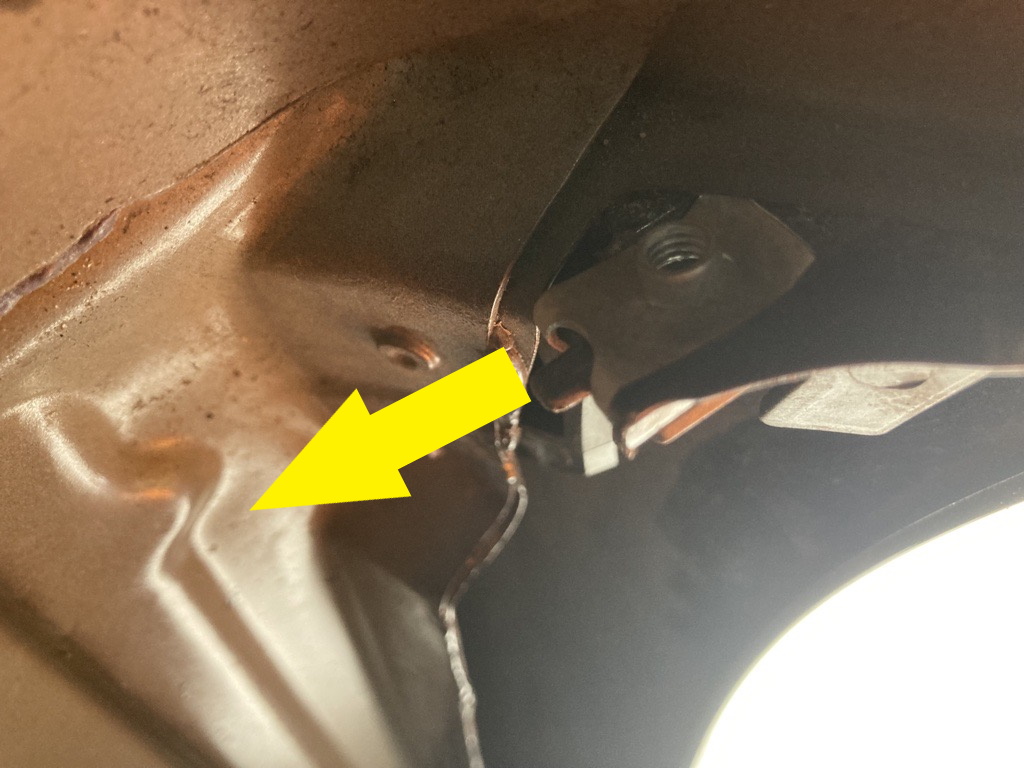

在不向后拉动后饰板的情况下，将手伸到饰板后方，拆下将左后饰板固定到左后围板的 U 型螺母。

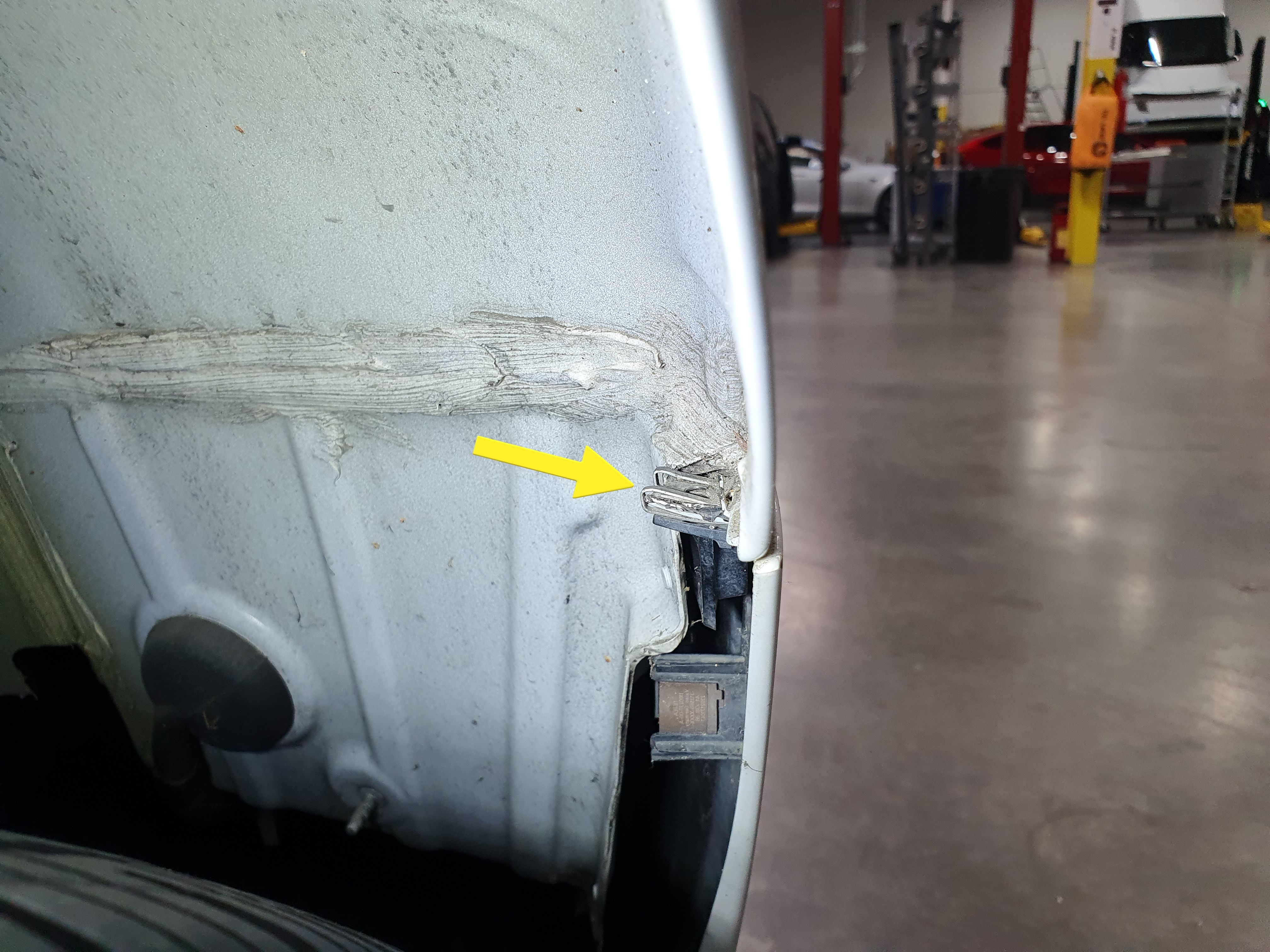

警告当 U 型螺母仍处于安装状态时，请勿向后拉动后饰板，因为这可能会刮伤后围板。
- 重复第2步至第6步，完成车辆右侧相关操作。
-

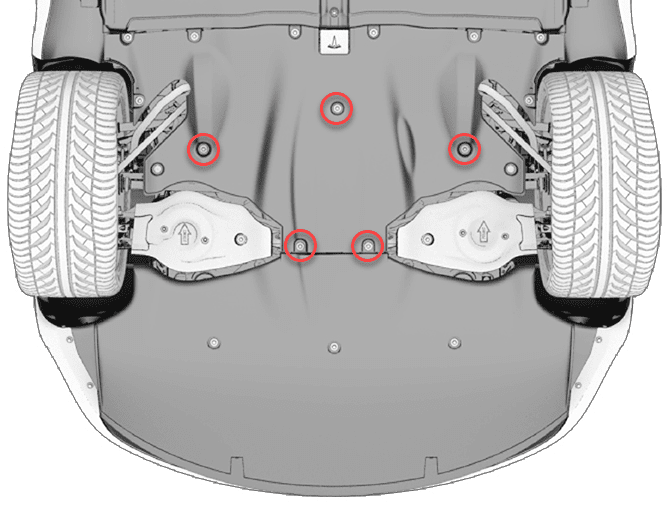

拆下将中间流线型护板后部固定到后副车架的螺栓（5 个）。
提示： 推荐使用以下工具：
- 10 毫米六角
- 2 英寸加长件
-

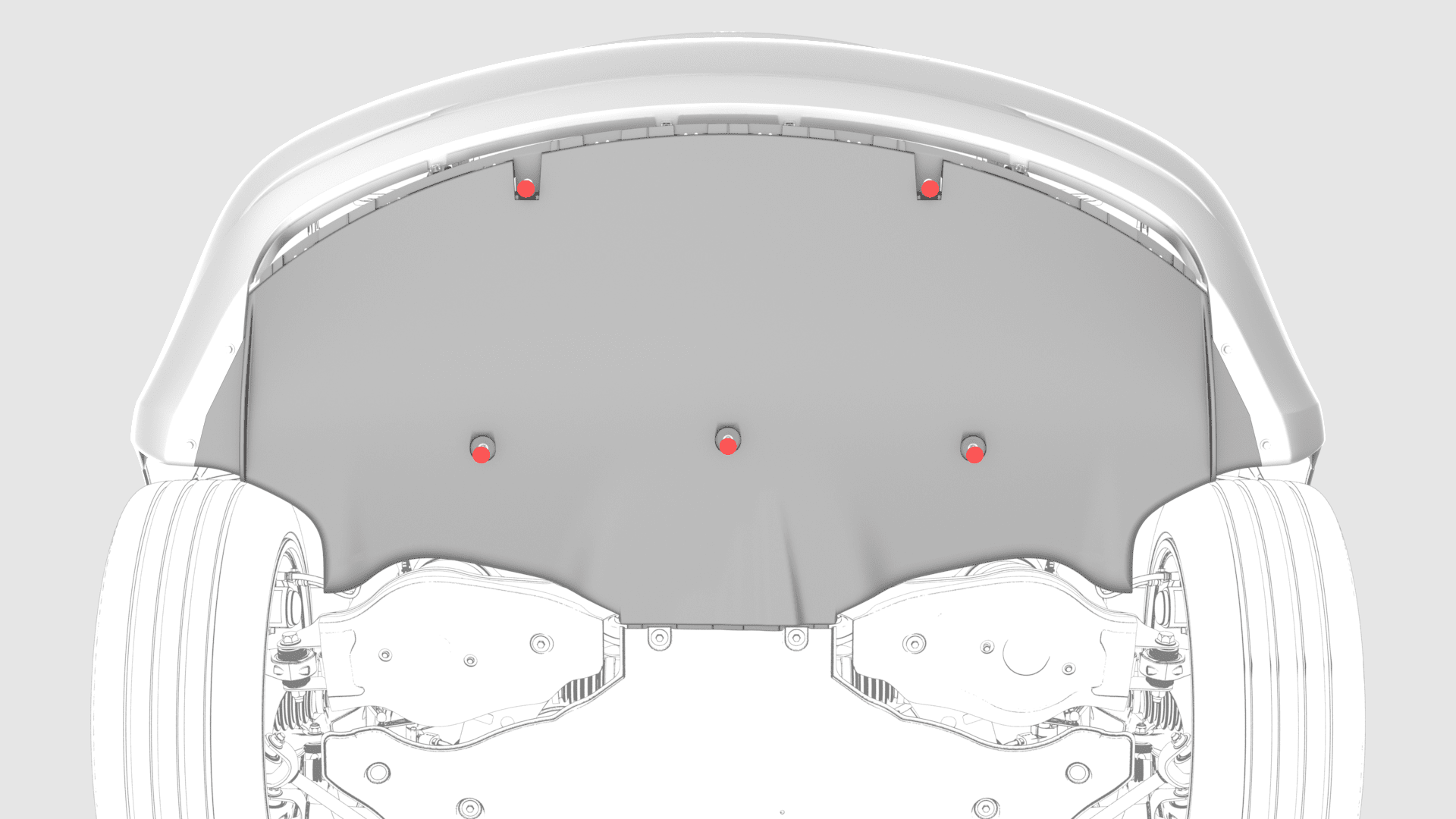

拆下将后扩散器固定到车身的螺栓（5 个）。
提示： 推荐使用以下工具：
- 10 毫米六角
- 2 英寸加长件
- 重复前述步骤，完成车辆右侧相关操作。
-

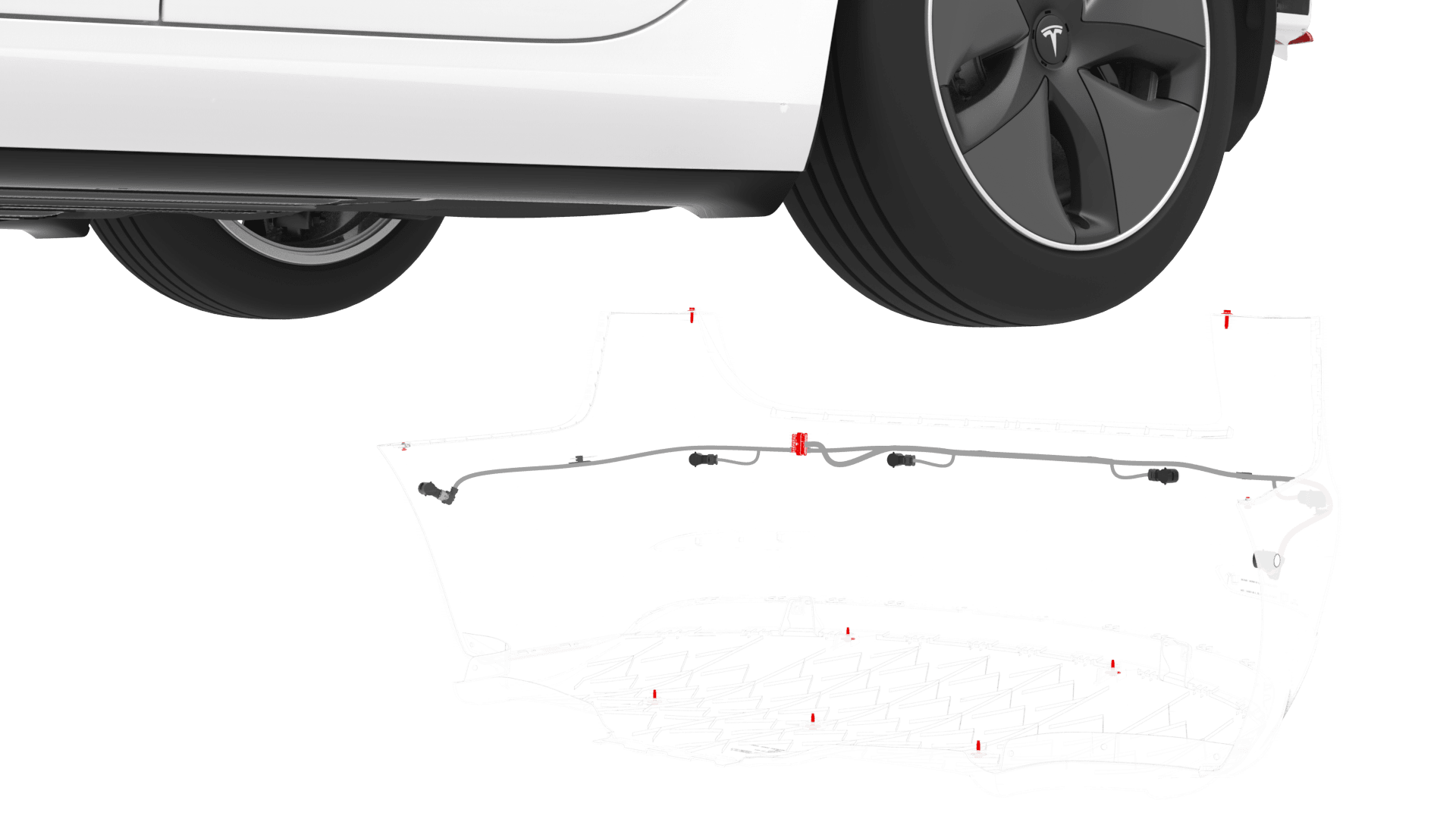

断开后饰板电气线束。
-

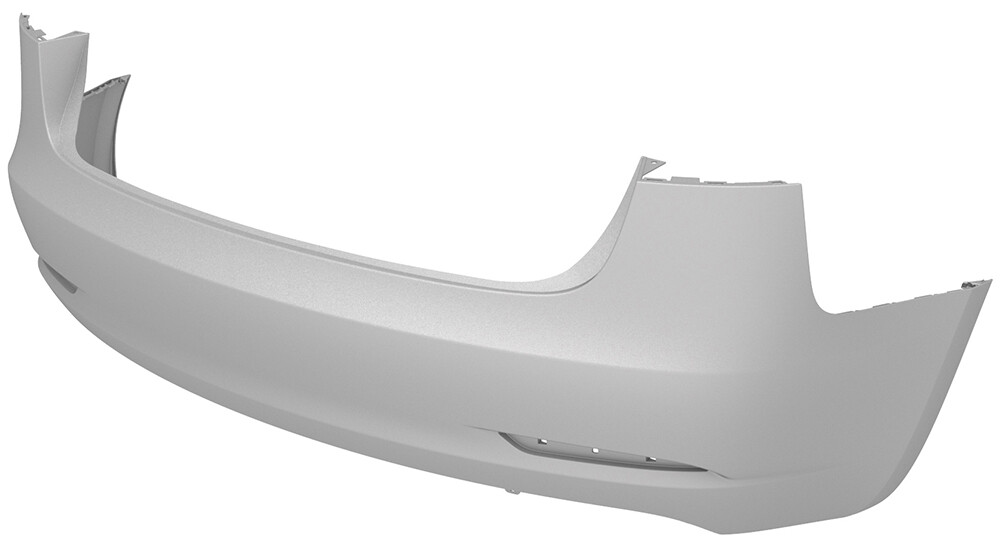

在协助下，将后饰板从车辆上拆下。
警告小心地将后饰板从车身上拆下，注意请勿损坏后围板。
安装
-
在协助下，将后饰板安装到车上。
警告小心地将后饰板安装到车身上，注意请勿损坏后围板。
-
连接后饰板电气线束。
-
安装将后扩散器固定到车身的螺栓（5 个）。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米六角
- 2 英寸加长件
- 在将中间流线型护板固定到车辆的螺栓的螺纹上，涂抹一小滴螺纹胶。
-
安装将中间流线型护板后部固定到后副车架的螺栓（5 个）。5 Nm (3.7 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米六角
- 2 英寸加长件
-
安装将后饰板固定到左后围板的 U 型螺母，然后安装将后饰板左侧固定到内侧左后围板的螺栓。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- 梅花 T25 套筒
- 2 英寸加长件
-
紧固卡子（3 个），然后安装将左后轮拱内衬后部固定到车身的卡扣式螺母。
-
安装将后饰板左侧固定到外侧左后围板的螺栓。4 Nm (2.9 lbs-ft)提示： 推荐使用以下工具：
- 10 毫米六角
- 安装左侧尾灯。请参阅尾灯 - LH（拆卸和更换）。
- 重复第6步至第9步，完成车辆右侧相关操作。
- 将车辆驶离双柱举升机。请参阅举升车辆 - 双柱举升机。
