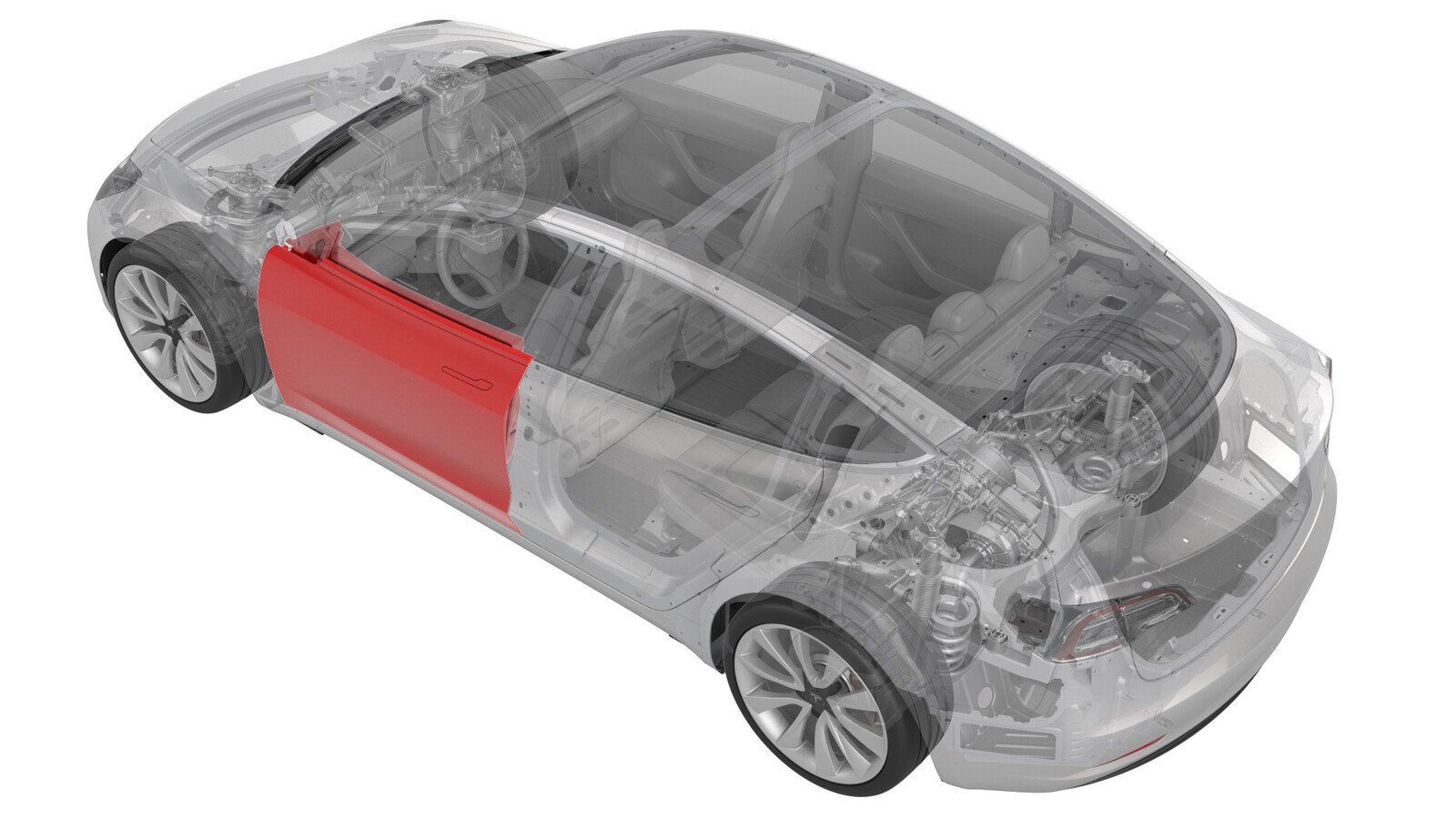

车门 - 前 - LH(拆卸和更换)

校正代码 10106002 1.26 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格车门 - 前 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前车门固定到铰链的螺栓
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  2. 拆卸左前车门饰板。请参阅面板 - 车门饰板 - 前 - LH(拆卸和安装)
  3. 拆卸左前车门内侧密封条。请参阅密封件 - 内侧安全带 - 前车门 - LH(拆卸和更换)
  4. 拆卸左前车门外侧密封条。请参阅密封件 - 外侧安全带 - 前车门 - LH(拆卸和更换)
  5. 拆下 LH 前车窗电机/升降器总成。请参阅车窗电机/升降器总成 - 前 - LH(拆卸和更换)
  6. 拆下 LH 车门外侧释放把手。请参阅把手 - 外部释放 - 车门 - 前 - LH(拆卸和更换)
  7. 拆下左前车门闩锁。请参阅 闩锁 - 车门 - 前 - LH(拆卸和更换)
  8. 拆卸左后视镜。请参阅后视镜 - 车门 - LH(拆卸和更换)

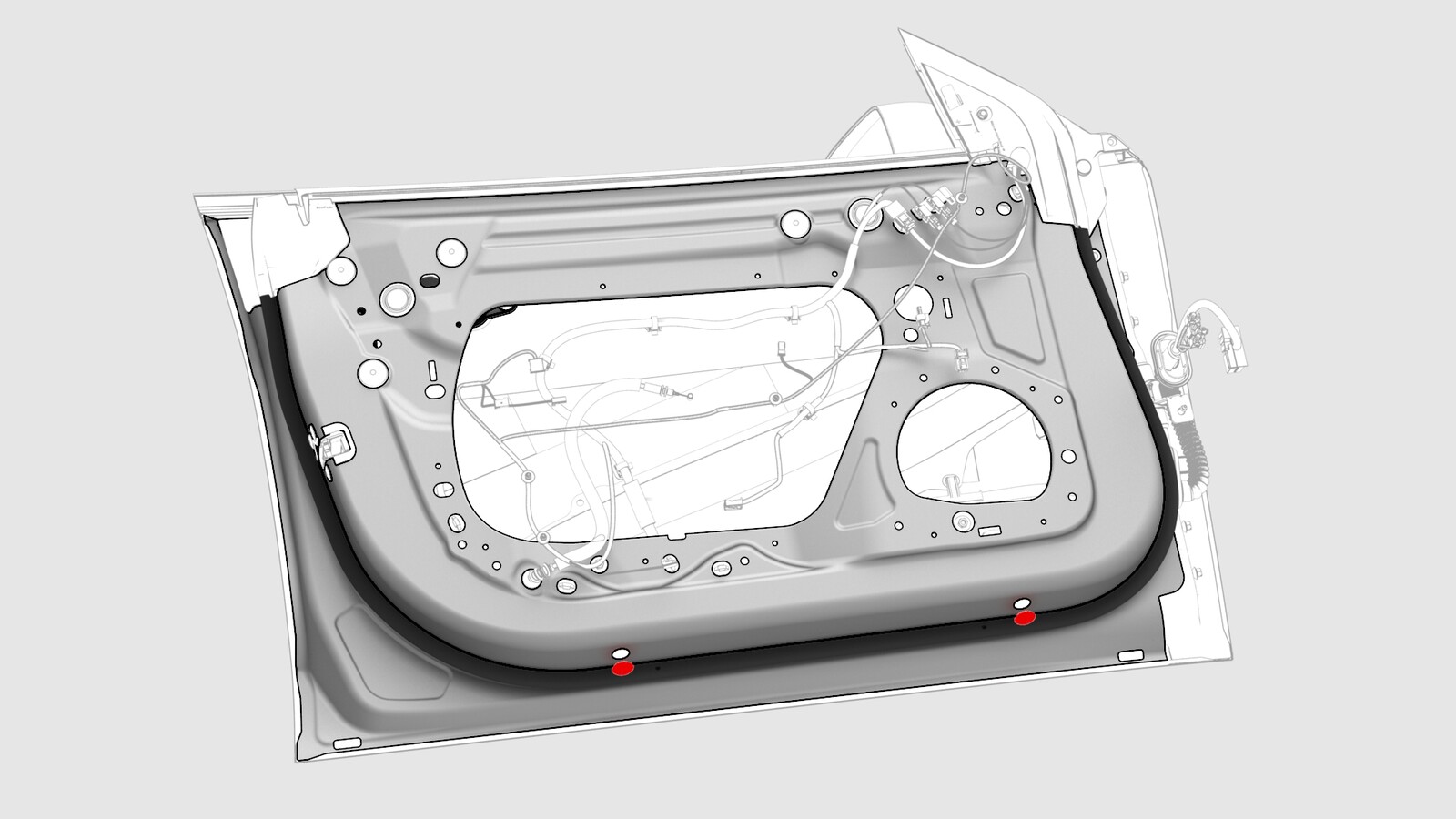

  9. 拆下车门底部的扁圆头塞。
  10. 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)

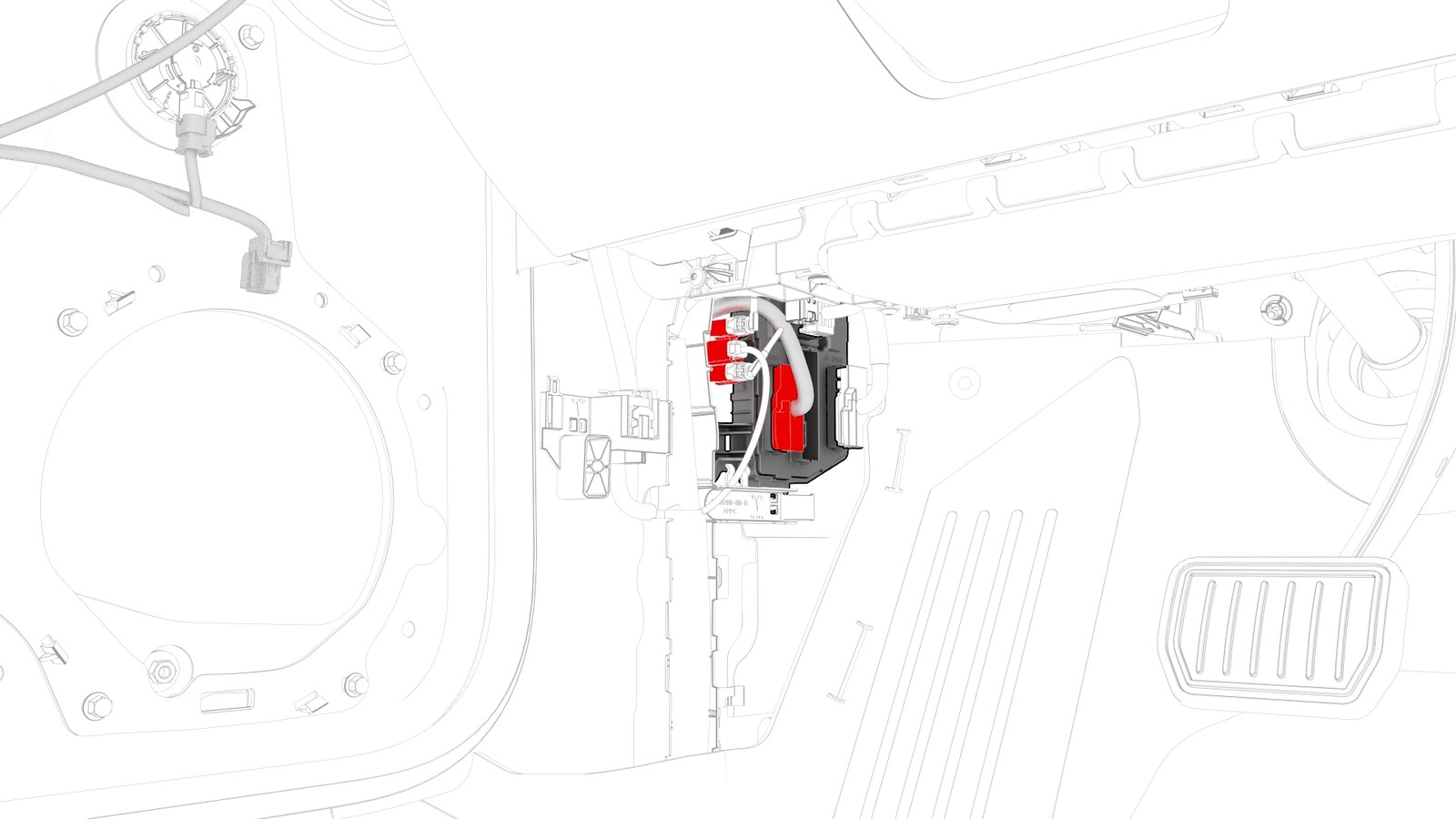

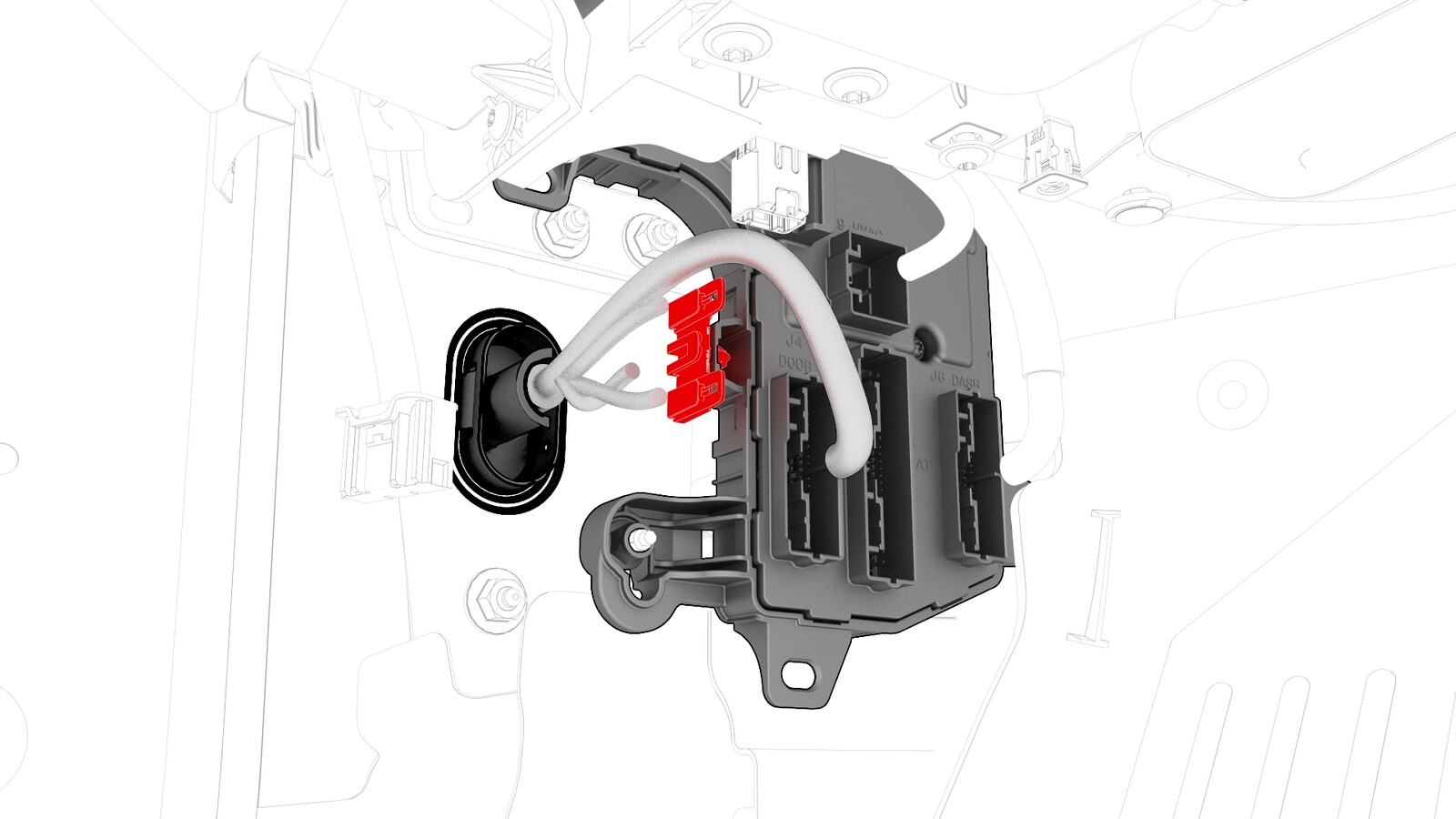

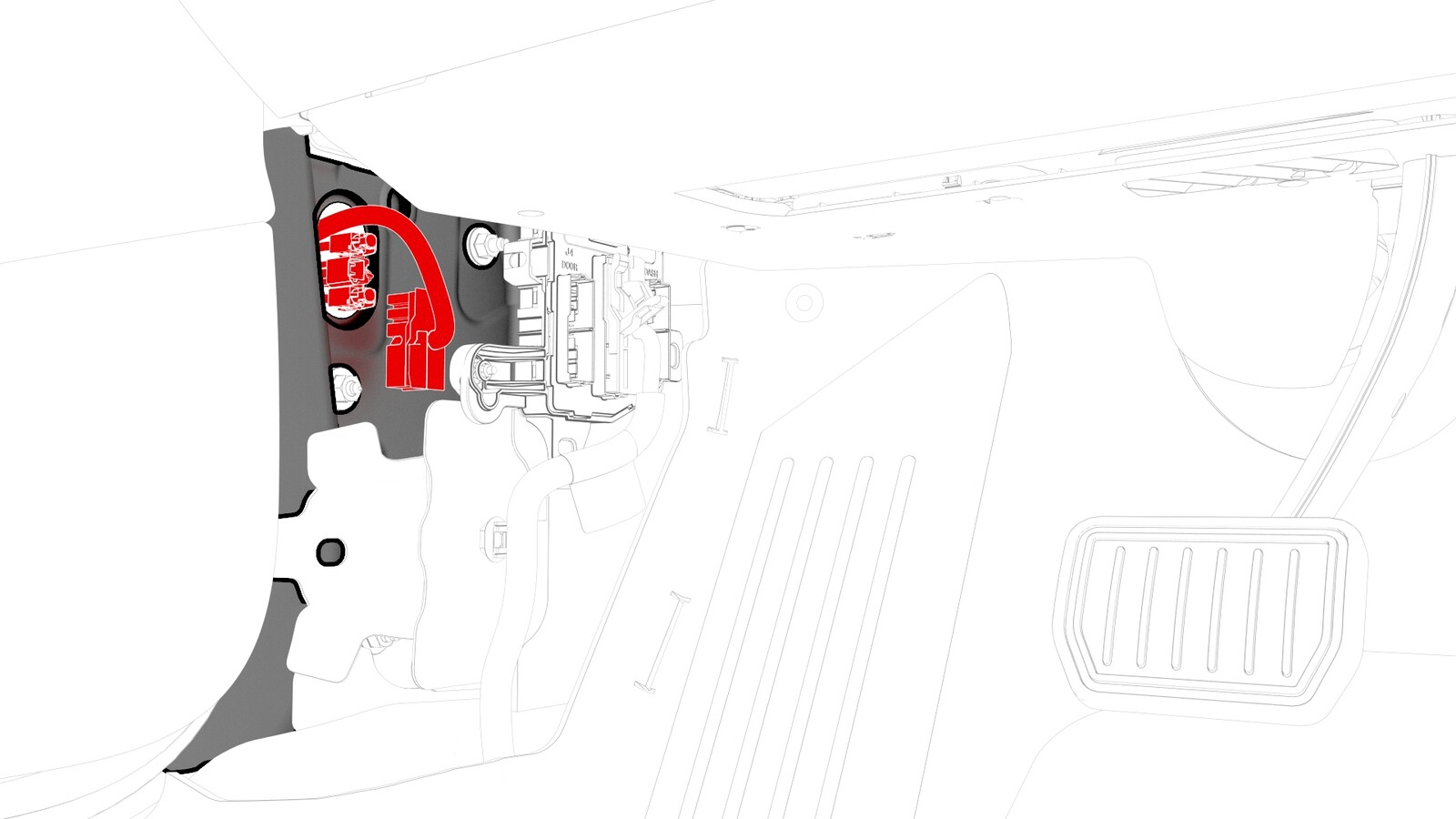

  11. 开 LH 车身控制器模块上的车门线束连接器。
  12. 松开线束夹与左侧车身控制器模块的连接。
  13. 车门电线线束推过 A 柱隔板。

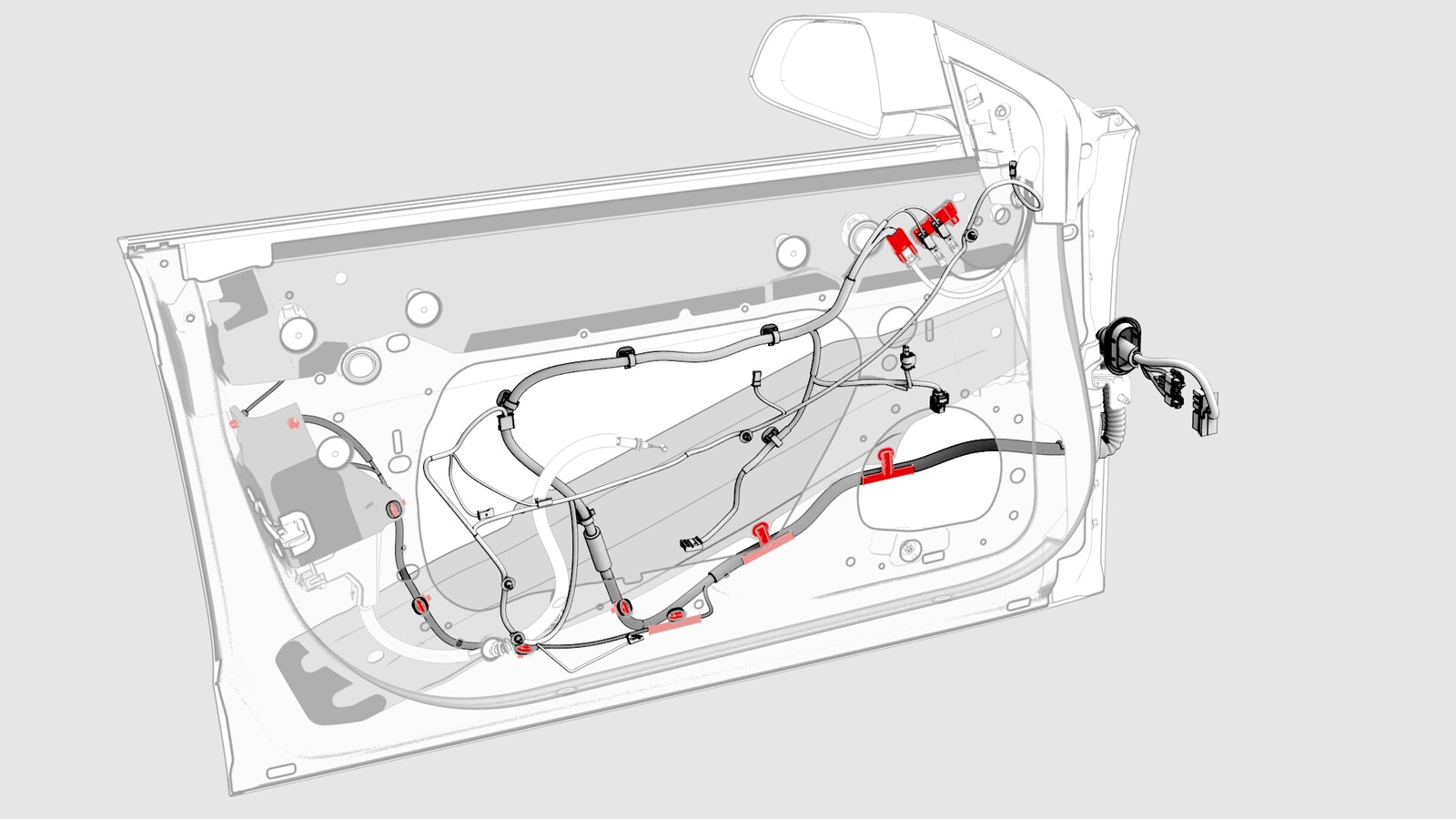

  14. 松开所有车门线束夹。
  15. 将线束推过车门隔板,然后将线束从车门上拆下。

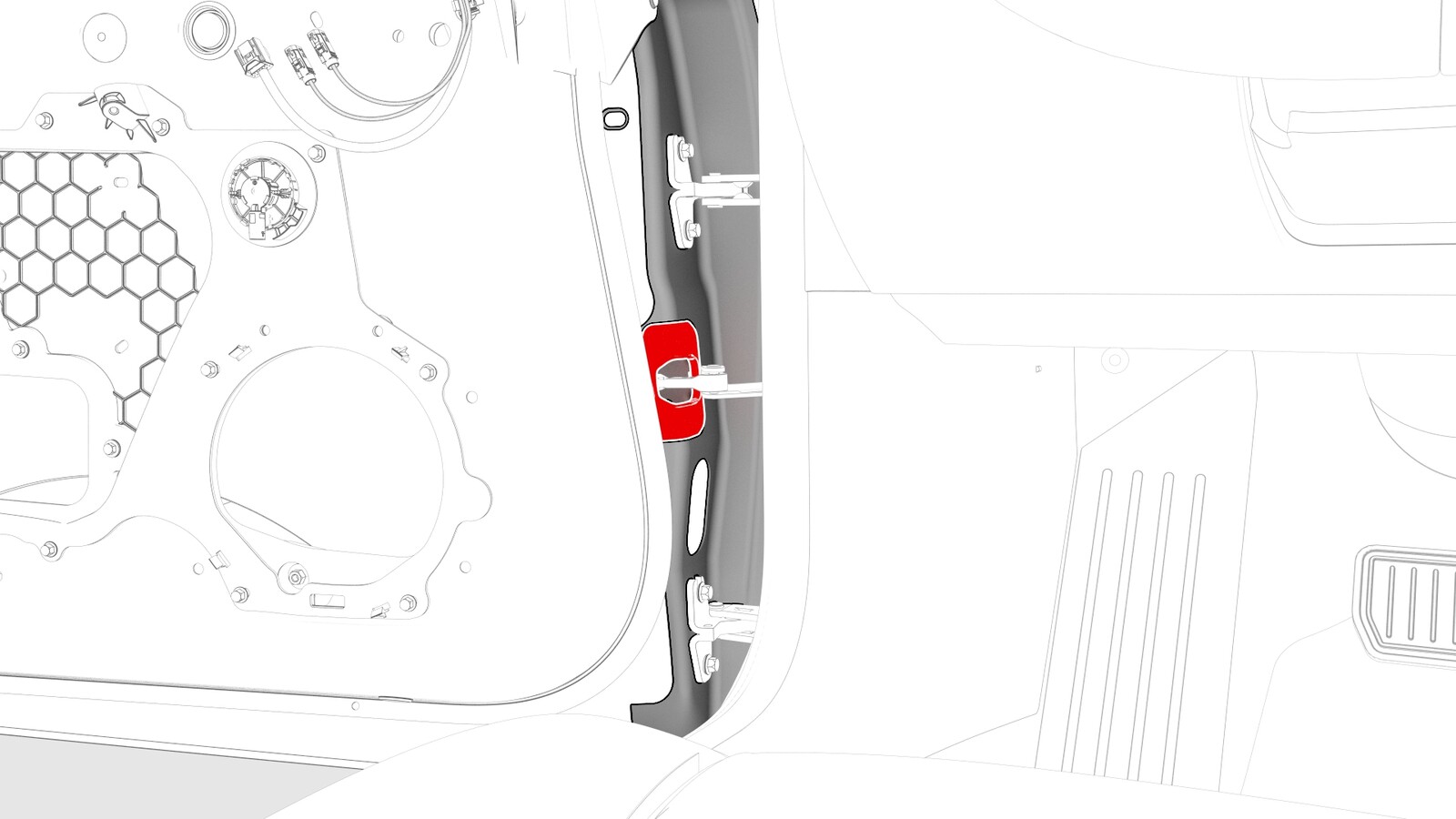

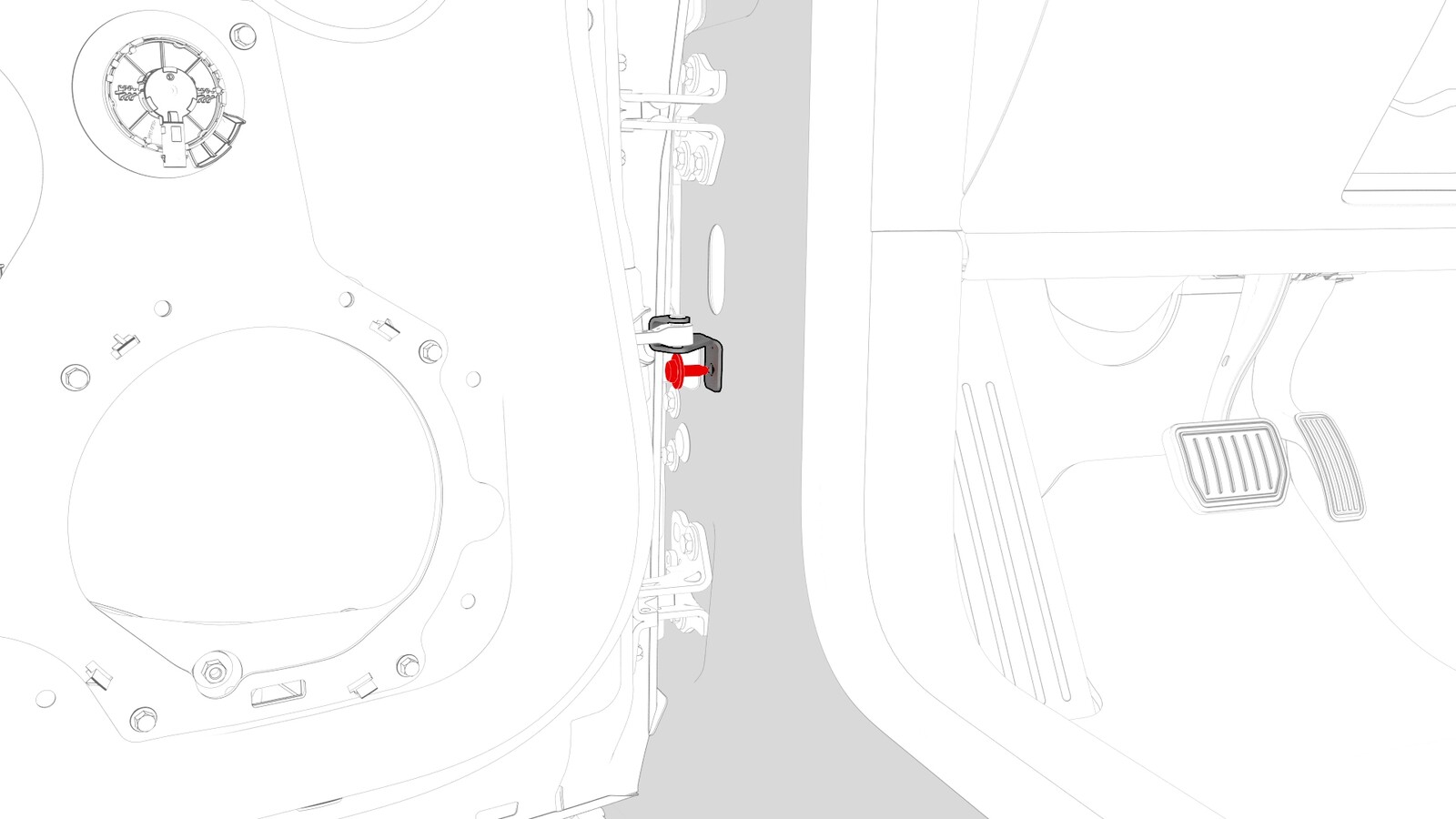

  16. 拆卸将车门限位器固定到 A 柱的螺栓。
    24 Nm (17.7 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拧松车门限位器的螺栓,让车门能在开启极限范围以外自由摇动。
  17. 松开将车门限位器密封条固定到车门的夹子,然后拆下密封条。

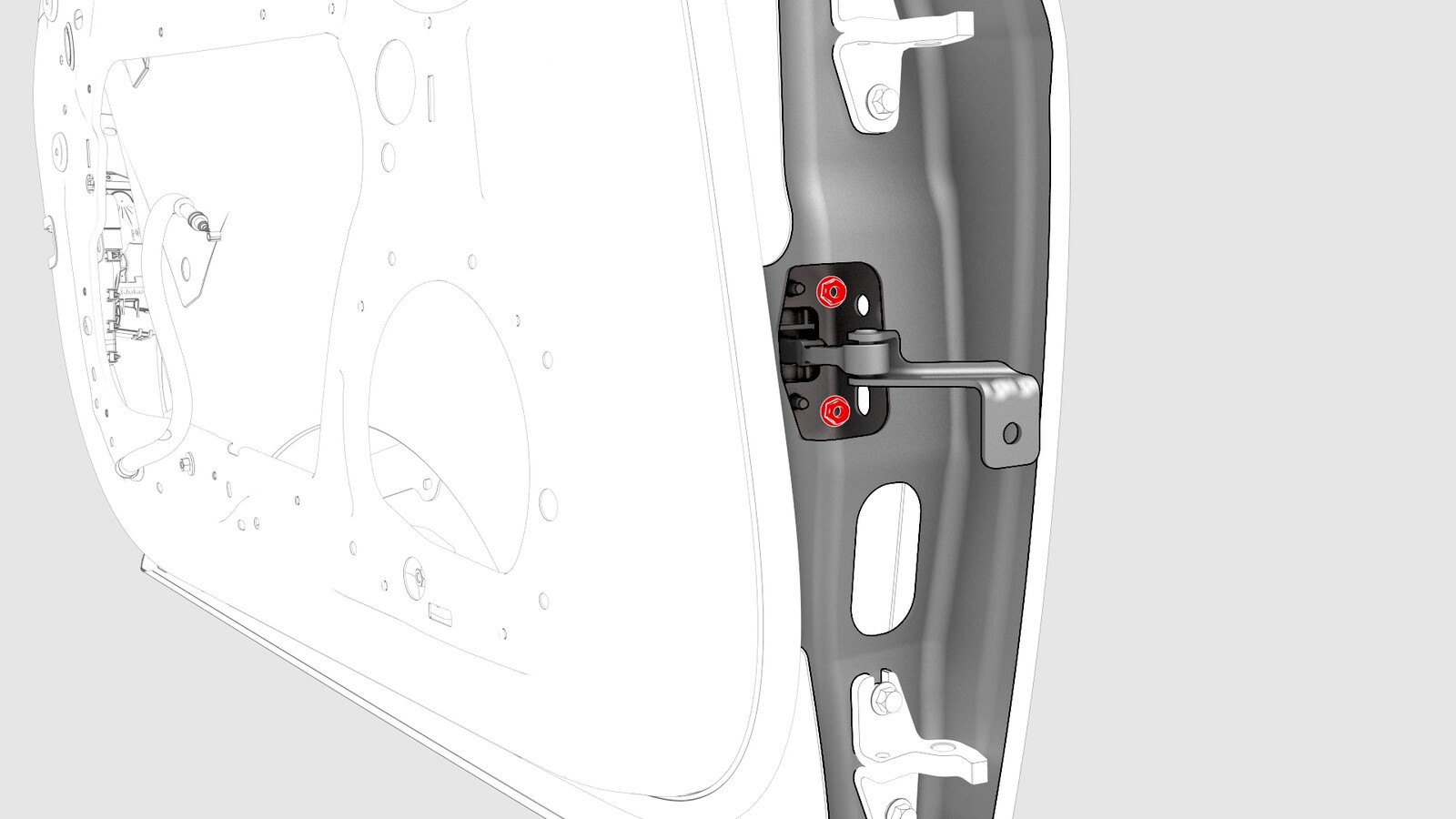

  18. 拆卸车门内侧用于固定车门限位器的螺母,然后将车门限位器从车门上拆下。
    10 Nm (7.4 lbs-ft)

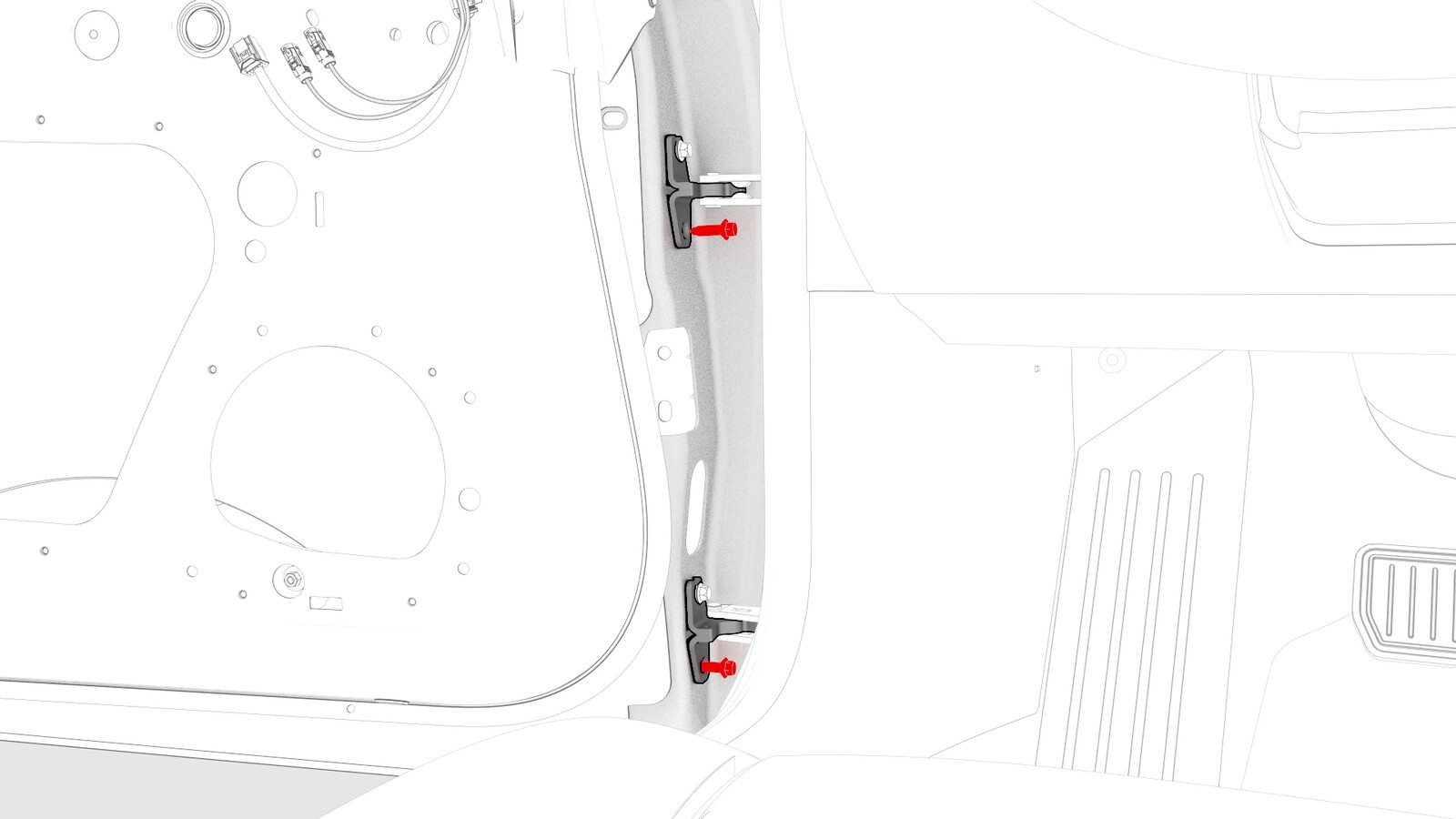

  19. 拧松铰链螺栓,然后拆下各铰链的下部螺栓。
    24 Nm (17.7 lbs-ft)
    提示: 推荐使用以下工具:

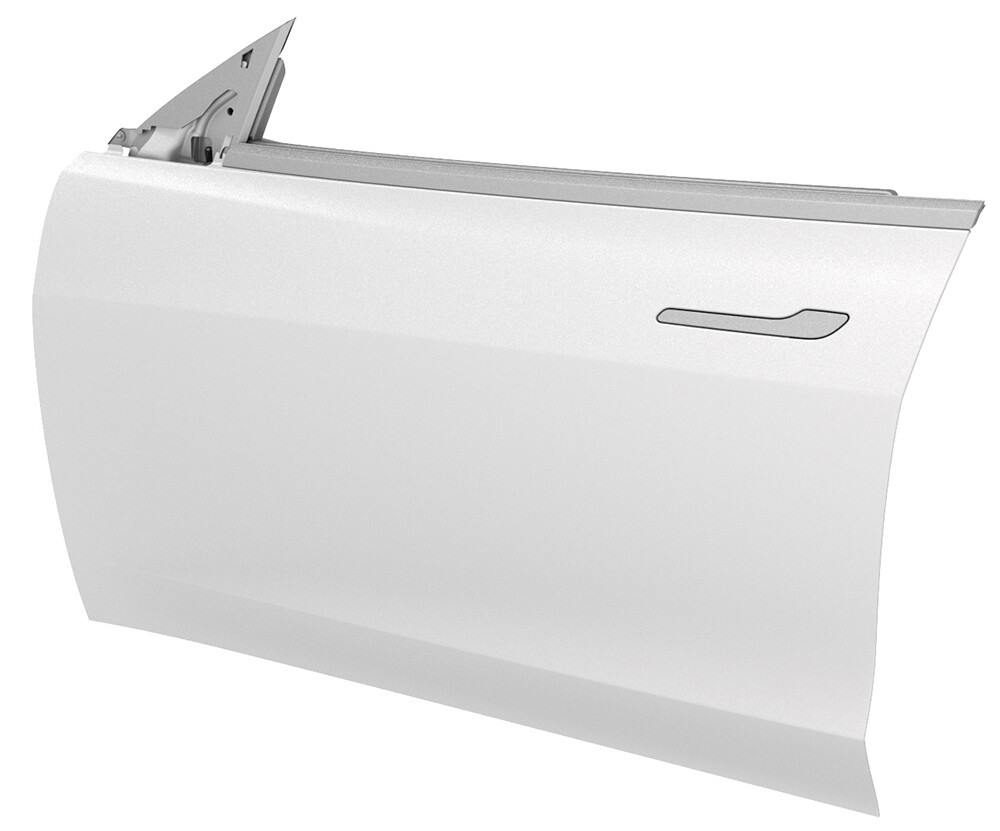

  20. 部分拧松各铰链的上部螺栓,并在协助下,将车门抬离车辆。

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装底漆件时,请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息,请参阅“碰撞维修”手册。
提示: 有关如何对齐前车门的说明,请参阅前车门定位

安装程序与拆卸程序相反,以下各项除外:

  • Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

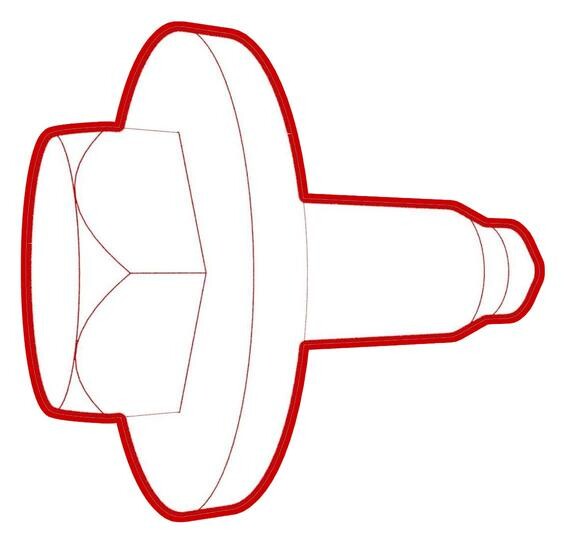

    更换所有螺纹胶螺栓

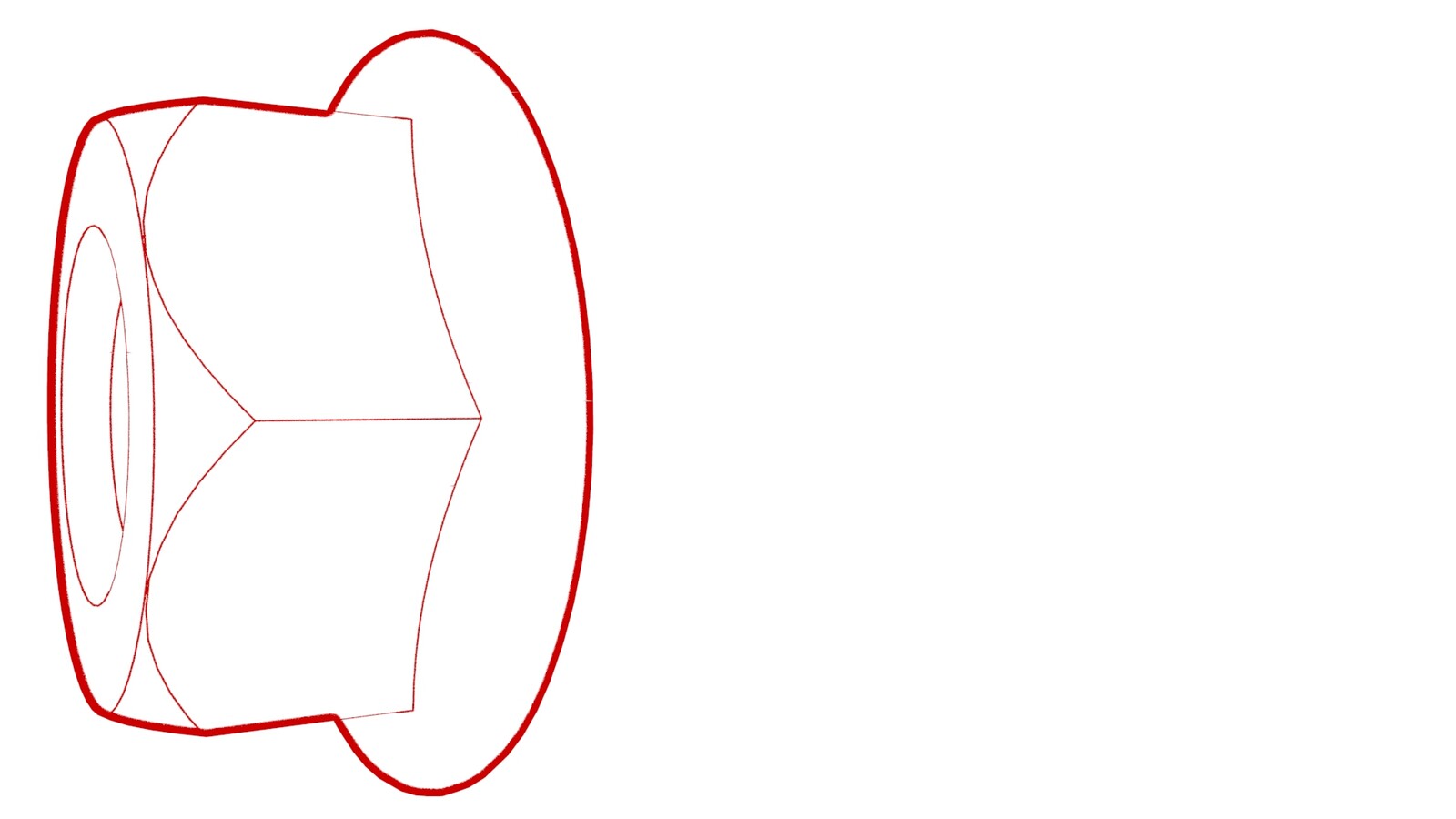

    更换所有自锁螺母

  • 将新 LH 前车门辅助密封条安装到新车门上。请参阅密封件 - 次 - 前车门 - LH(拆卸和更换)
  • 部分拧紧车门各铰链的上部螺栓/螺母,将车门固定到铰链上,以便安装下部螺栓/螺母。
