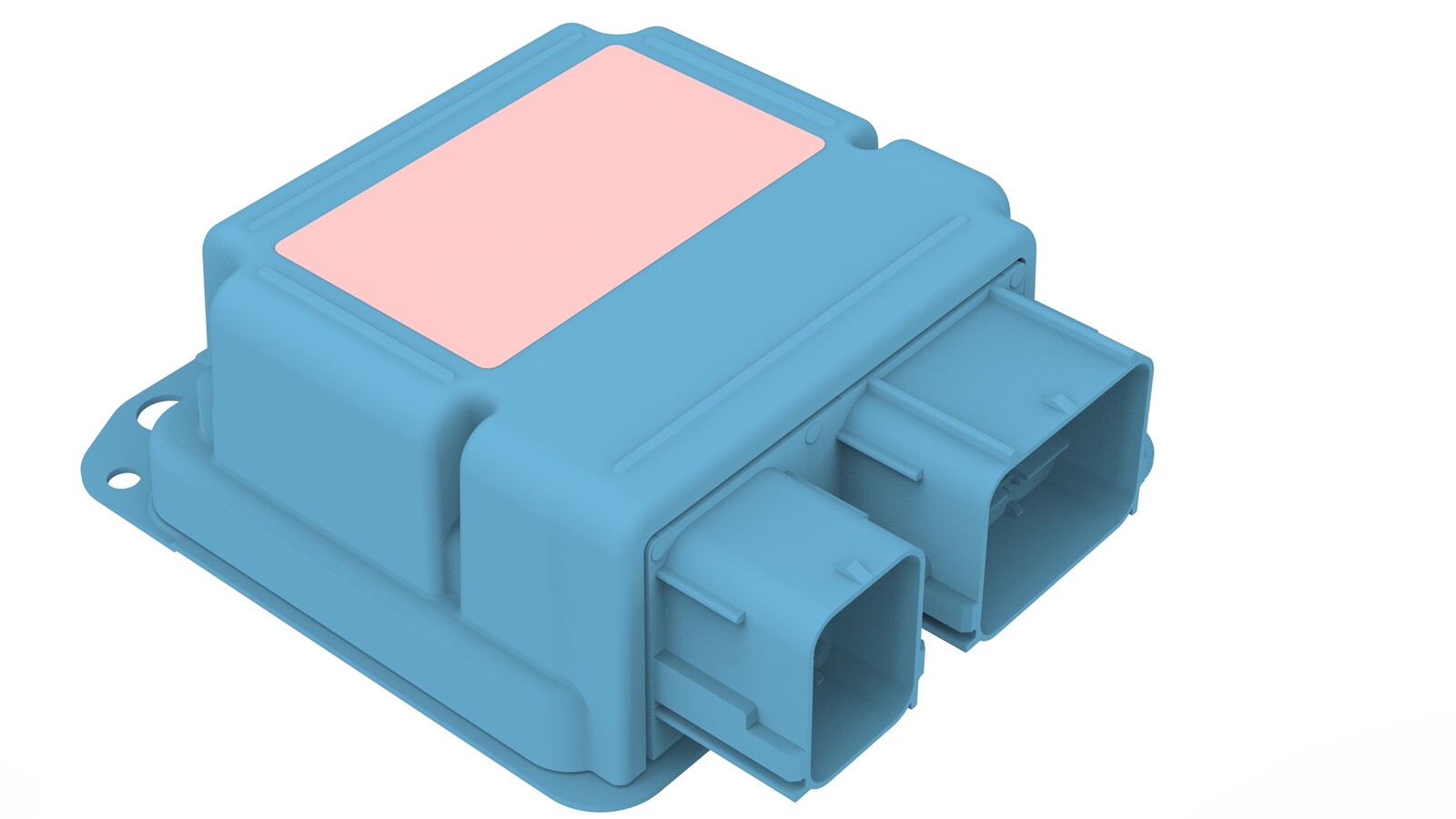

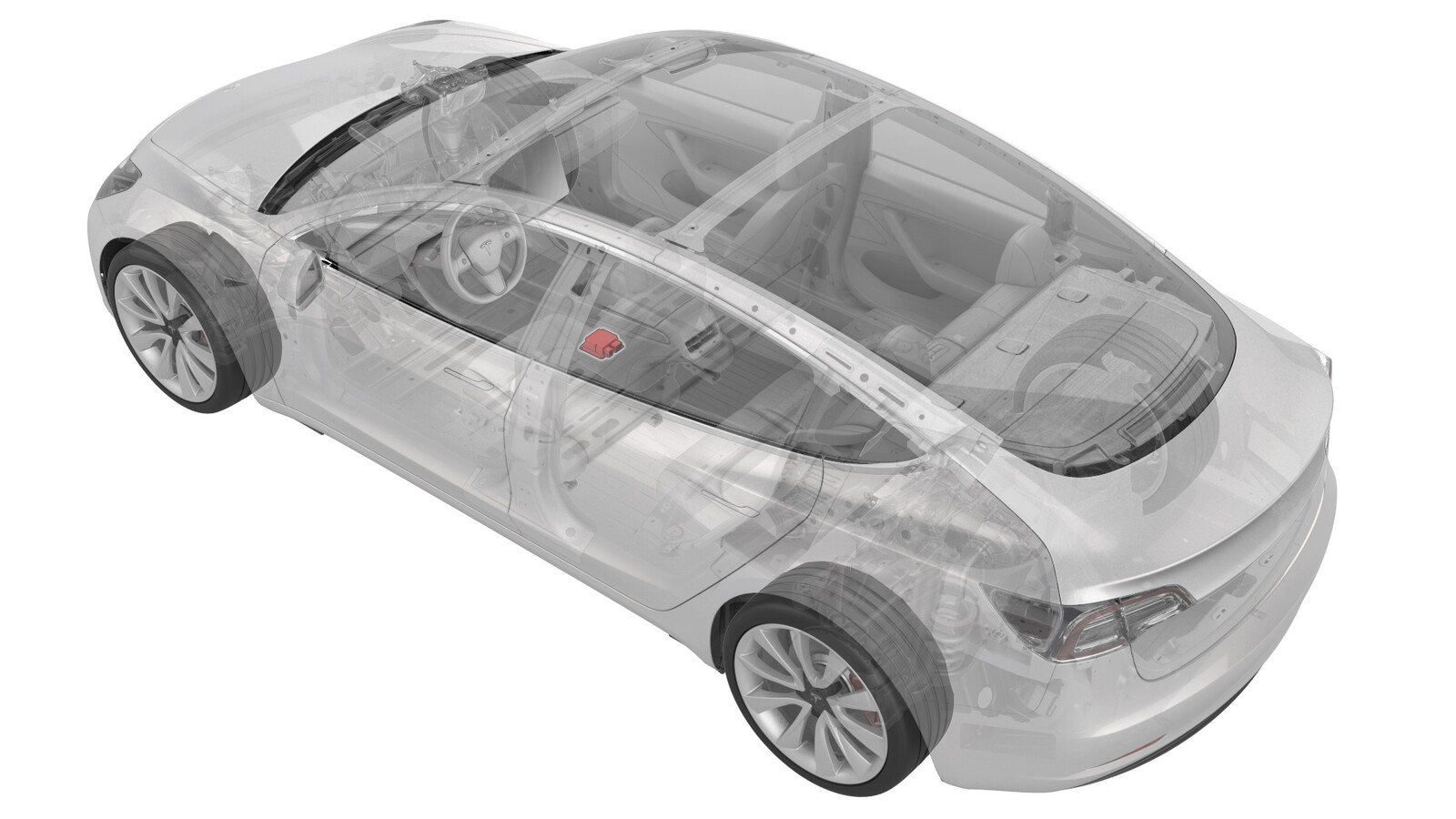

模块 - 约束控制（不带加热泵款）（拆卸和更换）

校正代码 20015002 0.47 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026-01-30: 添加了禁用约束控制模块的步骤。
  • 2024 年 5 月 14 日：将 Toolbox 3 例行程序更换为使用触摸屏的例行程序。
  • 2024 年 4 月 18 日：优化了前照灯对光操作说明。
  • 2023 年 8 月 24 日：添加了提醒确保低压已断开的附加警告。
  • 2023 年 9 月 5 日：更新了 Toolbox 例程步骤。
警告
Make sure 12V/LV power has been disconnected for at least 1 minute before disconnecting the electrical harness from Supplementary Restraint System (SRS) components, such as Restraint Control Module, sensors, airbags, etc. Disconnect the 12V/LV battery and the First Responder Loop. Failure to do so can result in unintended safety system behaviors. For more information on SRS precautions, see 气囊和辅助约束系统 (SRS) 预防措施.
警告
Supplementary Restraint System (SRS) components can be hazardous if not handled properly. For more information on SRS precautions, see 气囊和辅助约束系统 (SRS) 预防措施.
警告
While performing any Supplementary Restraint System (SRS) related repairs, it is important to disconnect 12V/LV power, by disconnecting the 12V/LV battery and the First Responder Loop. If the vehicle’s 12V/LV power is NOT disconnected and the Restraint Control Module is removed or disturbed, this can result in the deployment of the vehicle’s airbags.
警告
Supplemental Restraint System (SRS) components can be hazardous if not serviced and handled correctly. See
警告
In the event of an airbag or seatbelt pretensioner deployment, certain components must be replaced, and other components must be inspected for damage. Refer to the Collision Repair Manual for a specific list of items that must be inspected and replaced.

拆卸

  1. Enable Service Mode Plus. See 维护模式增强版
  2. On the touchscreen, touch Service Mode > Safety & Restraints > Airbags > RCM > Disarm RCM, touch Run, and allow the routine to complete.
    注

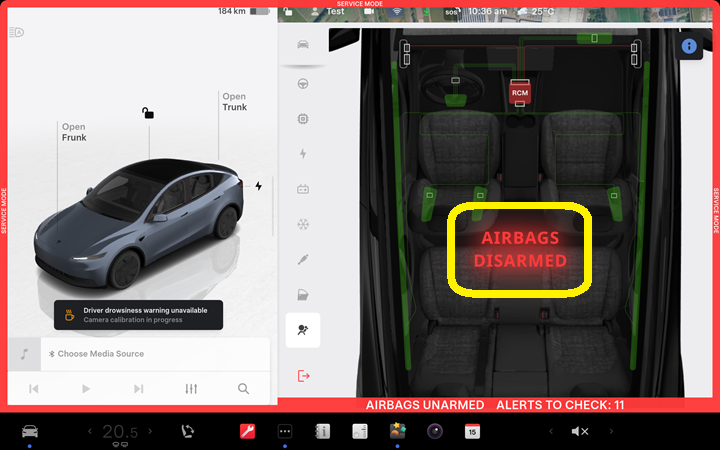

    Make sure that airbags are disarmed after the routine has completed.

    Model Y shown, other models similar

  3. 拆卸中控台。请参阅 中控台（拆卸和安装）。
  4. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
    警告
    确保已断开低压电源，然后再继续进行下一步。
  5. 松开锁片，然后断开电气线束与约束控制模块之间的连接。

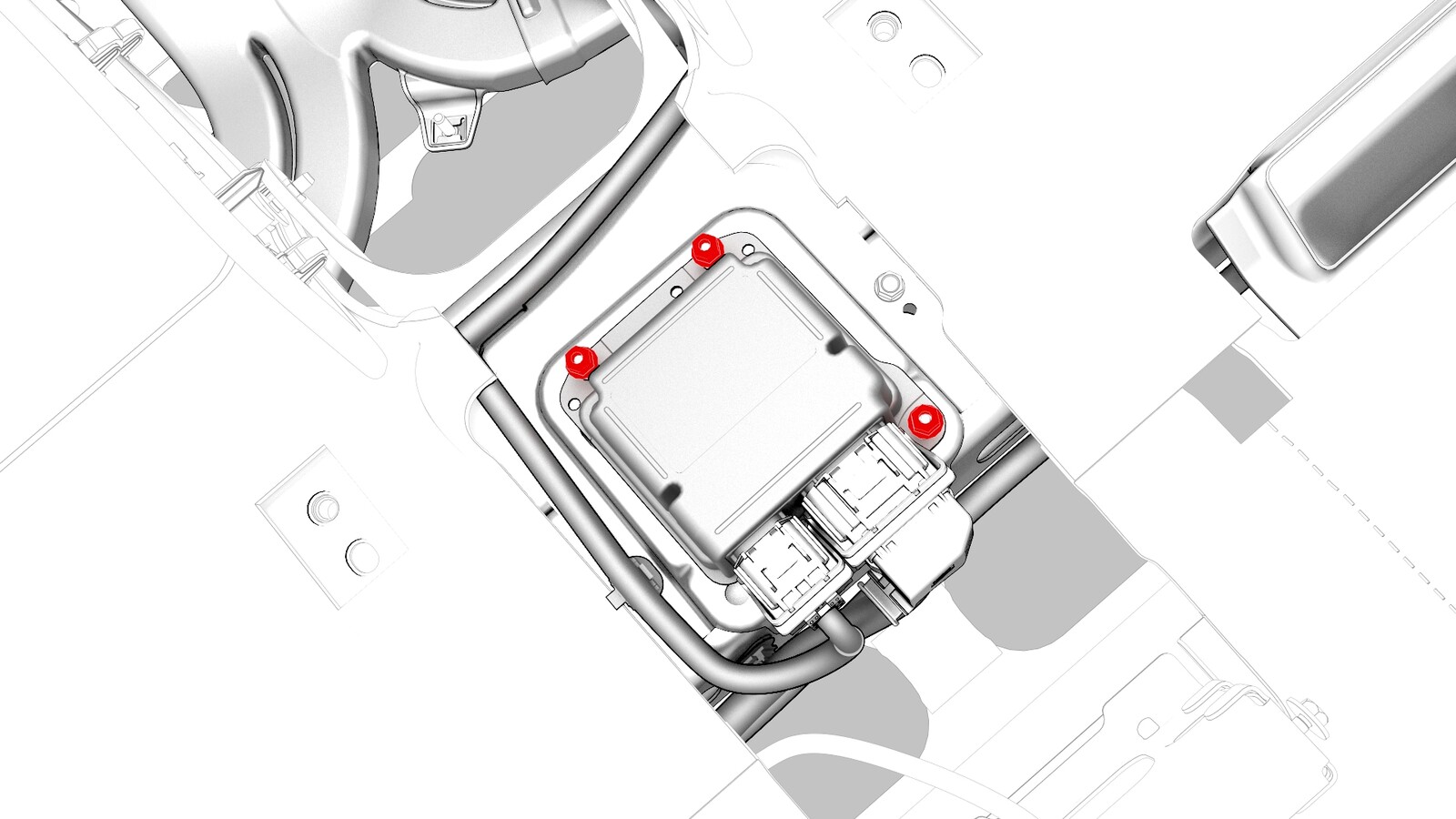

  6. 拆卸并弃置将约束控制模块固定到车身的螺母（3 个），然后将模块从车辆上拆下。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

  1. 将约束控制模块安装到车身上，然后安装新的螺母 （3 个），将模块固定到车身。
    8 Nm (5.9 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 将电气线束与安全辅助系统控制模块连接器相连。
  3. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  4. 安装中控台。请参阅 中控台（拆卸和安装）。
  5. 安装中控台左侧和右侧板毡毯。请参阅 侧板 - 中控台 - 左侧（拆卸和更换）。
  6. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  7. 通过触摸屏重新安装车辆软件：请参阅 软件重新安装 - 触摸屏。

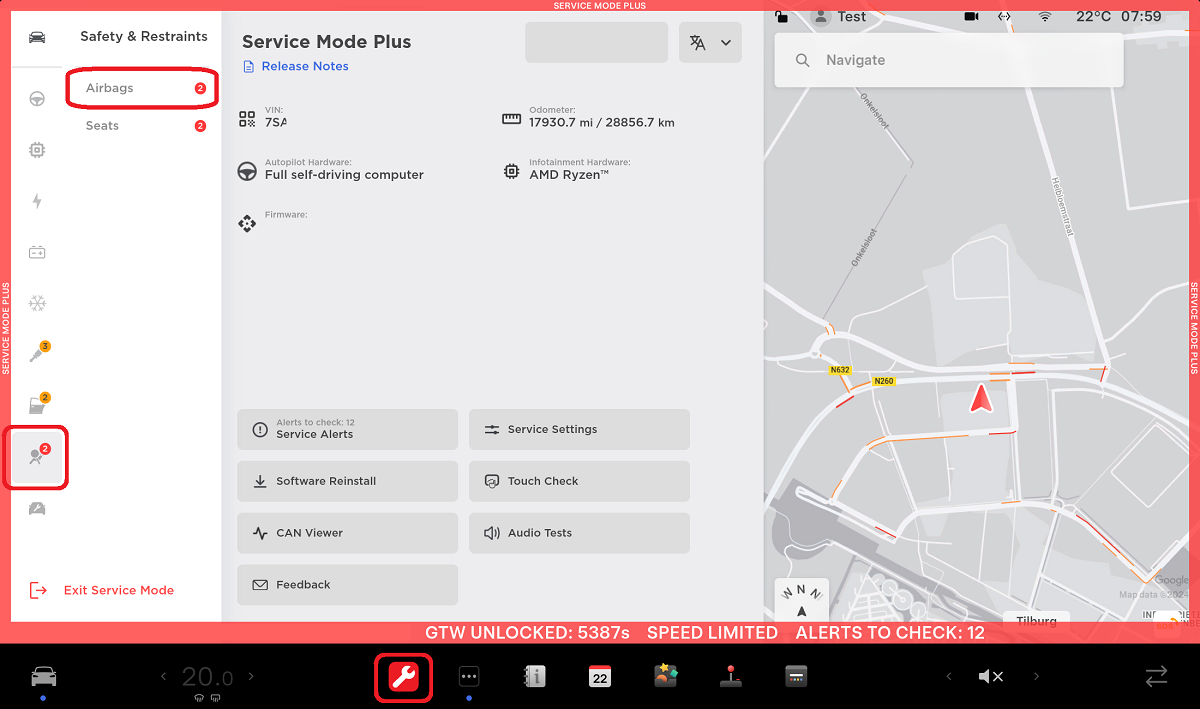

  8. 启用“维护模式增强版”。请参阅 维护模式增强版

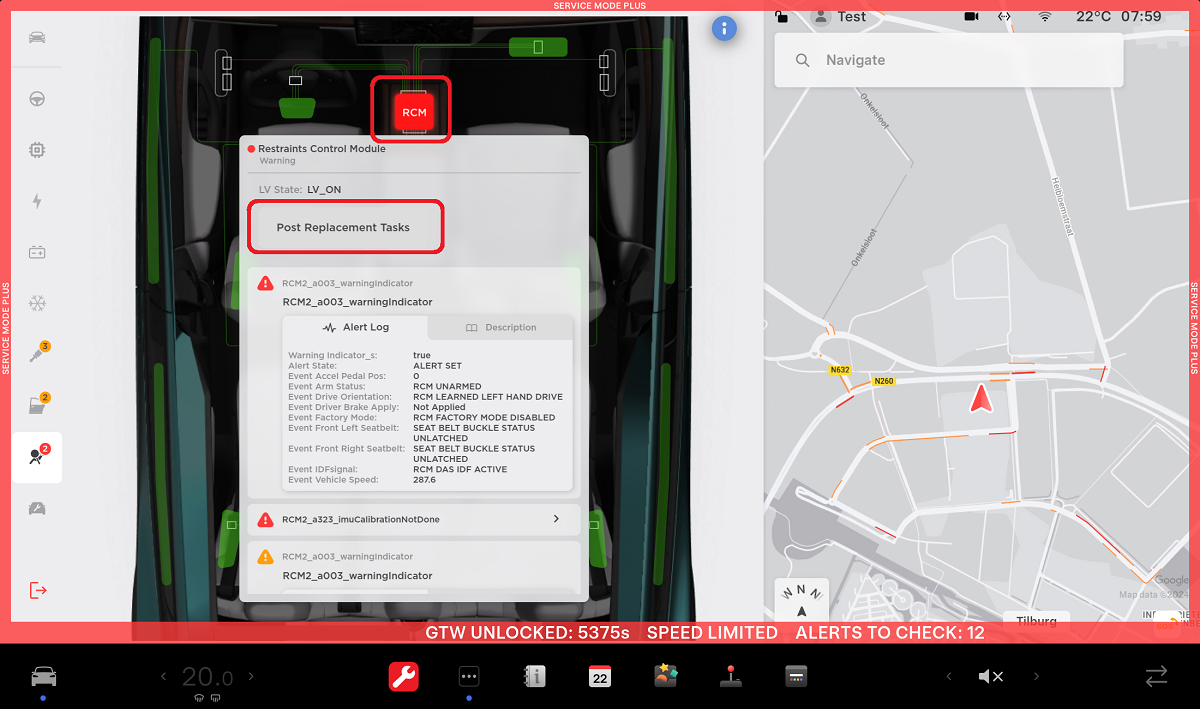

  9. 在触摸屏上，点击Service Mode > Safety and Restraints > Airbags > RCM > Post Replacement Tasks。

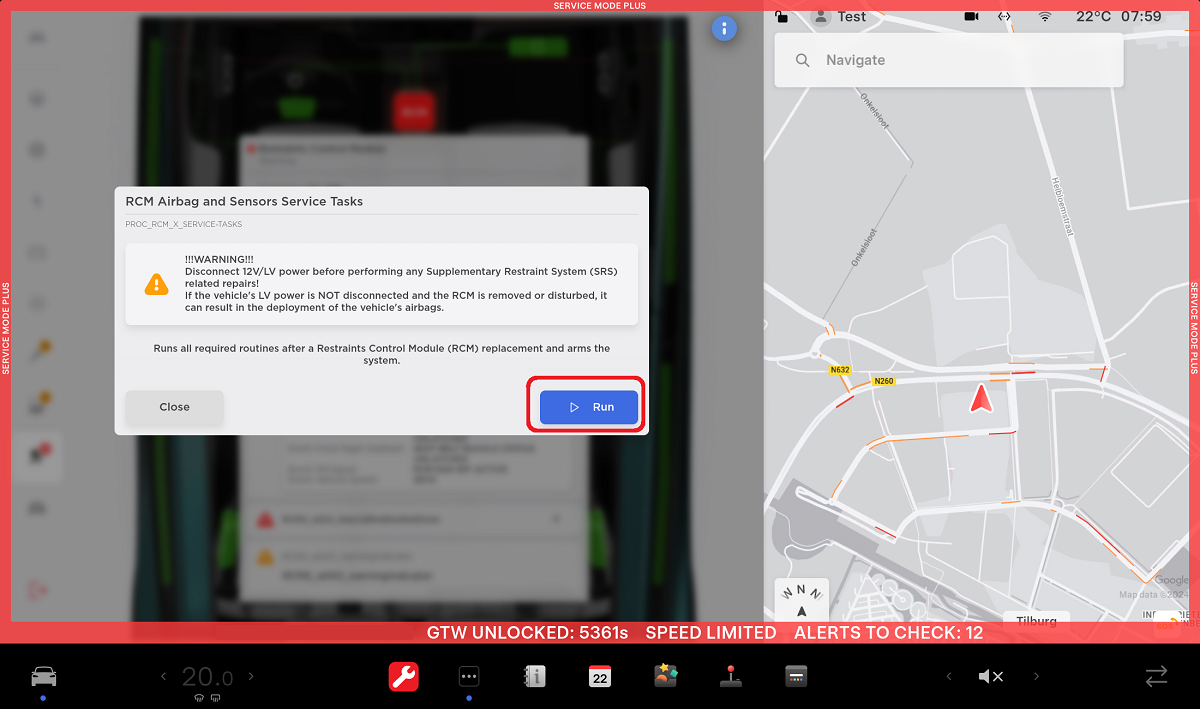

  10. 在下一界面上，点击Run，然后等待例行程序完成。

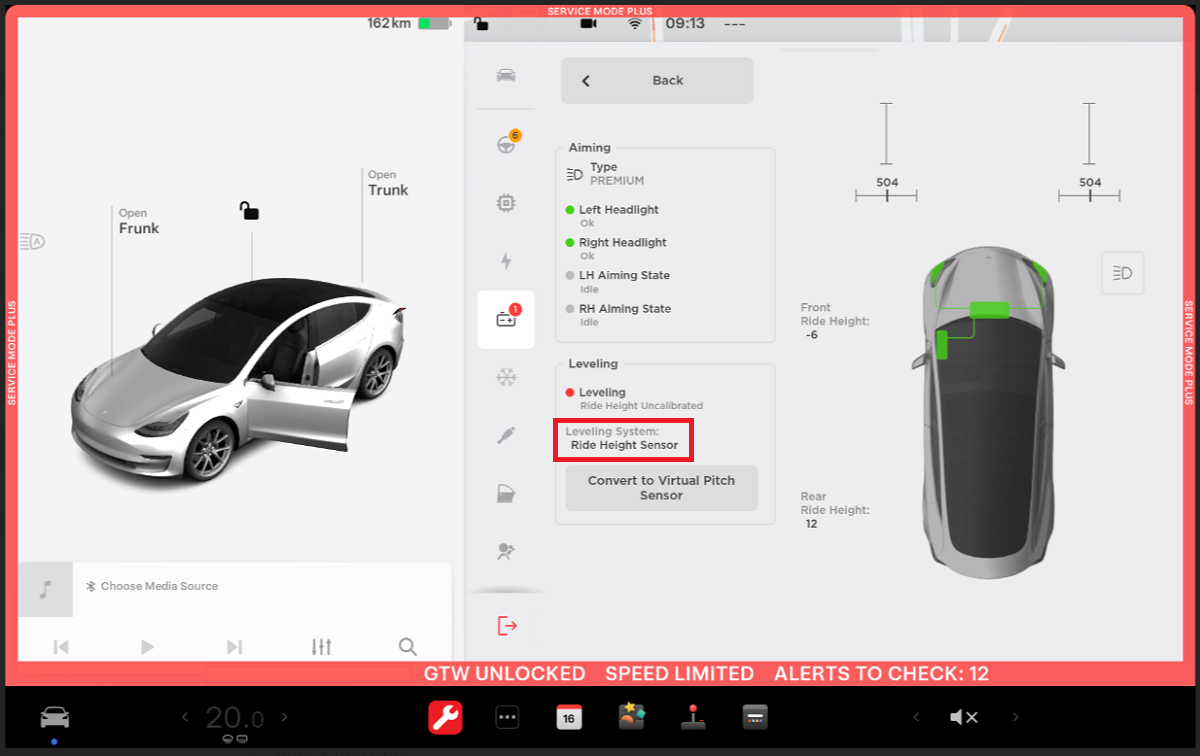

  11. 通过触摸屏，检查前照灯调节系统。
    • 如果前照灯调节系统使用“行驶高度传感器”，退出“维护模式”，请参阅维护模式，中断此程序。
    • 如果前照灯调节系统使用“模拟俯仰传感器”，退出“维护模式”，请参阅维护模式，继续进行下一步骤。
  12. 调节大灯：
