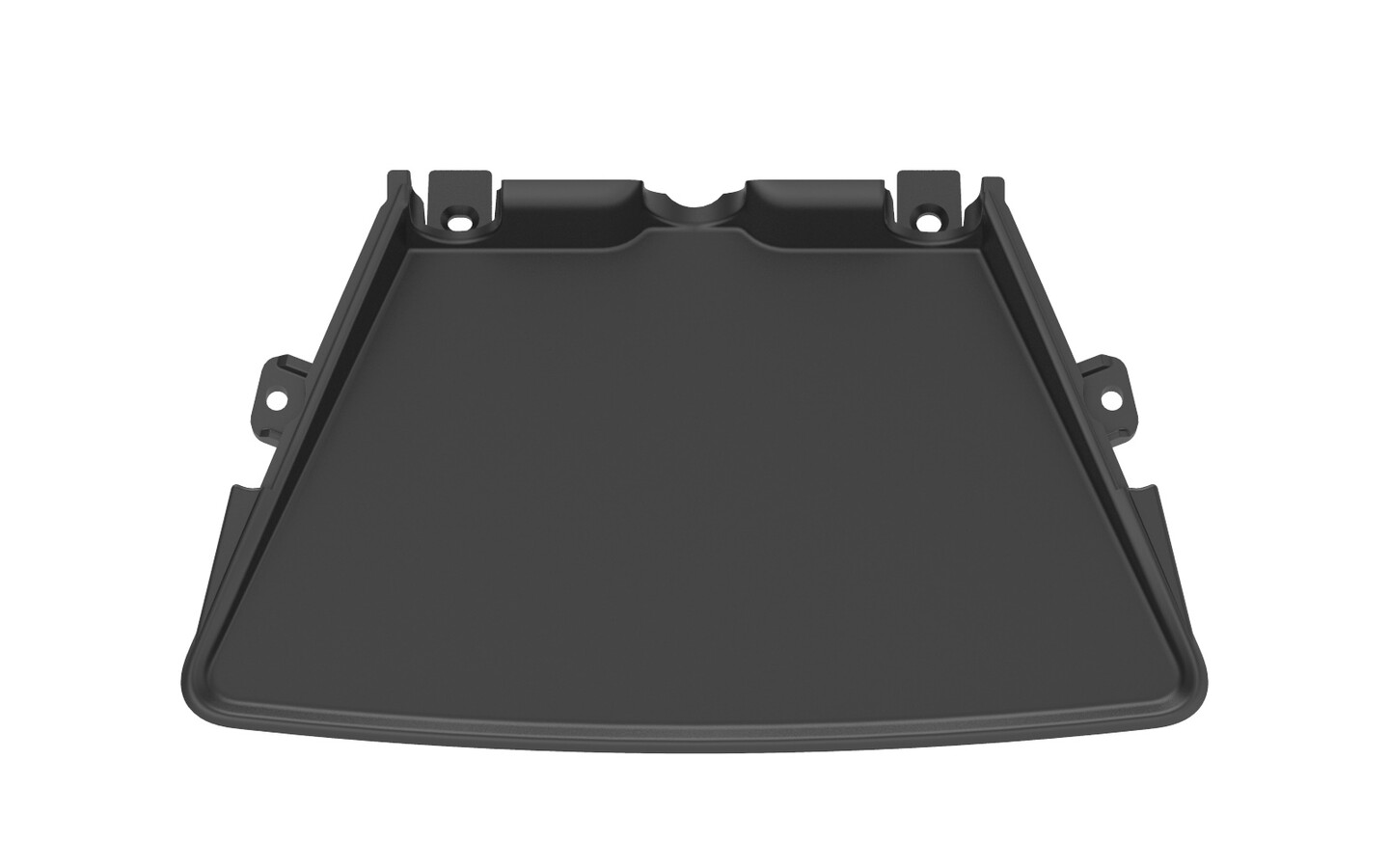

遮光板（拆卸和更换）

校正代码 15051302 0.12 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1080559-20-A TOOL, TORQUE SCREWDRIVER, 0.8-2.0NM (NA, APAC)
  • 1080559-21-A TOOL, TORQUE SCREWDRIVER, 0.8-2.0NM (EMEA)

扭矩规格

表 1. 扭矩规格： 遮光板（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
前摄像头遮光板至挡风玻璃支架紧固件
1 Nm (.7 lbs-ft)
  • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
  • T10 刀片附件
 更换 紧固件具有耐落材料

拆卸

  1. 拆下四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
  2. 拆卸后视镜。请参阅 镜 - 后视（拆卸和更换）。
  3. 松开用于固定四摄像头上盖的卡子，断开内部摄像头连接器，然后将四摄像头上盖和内部摄像头总成从车辆上拆下。
  4. 拆下并弃置用于固定前摄像头遮光板的螺纹胶螺钉（2 个），然后将遮光板从车辆上拆下。

安装

  1. 使用玻璃清洁剂和干净的毛巾彻底清洁摄像头前部的挡风玻璃区域。
  2. 使用定位销将前摄像头遮光板固定在挡风玻璃支架上的正确位置。
  3. 安装新的螺纹胶螺钉（2 个），将前摄像头遮光板固定到挡风玻璃支架上。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
    • Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
    • T10 刀片附件
  4. 连接内部摄像头连接器，然后安装将四摄像头上盖固定到车辆的卡子。
  5. 安装后视镜。请参阅 镜 - 后视（拆卸和更换）。
  6. 安装四摄像头下盖。请参阅 四摄像头盖 - 下（拆卸和更换）。
