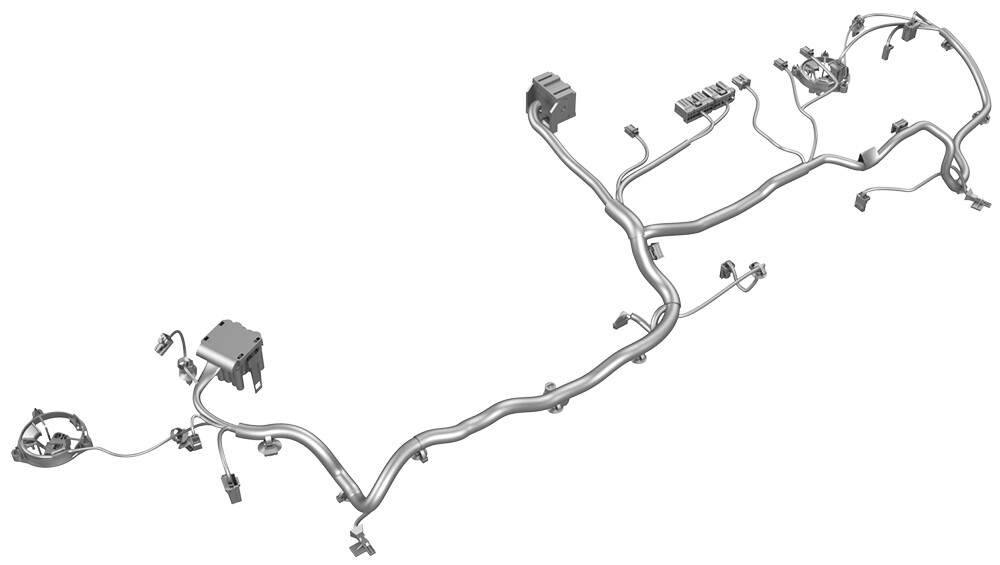

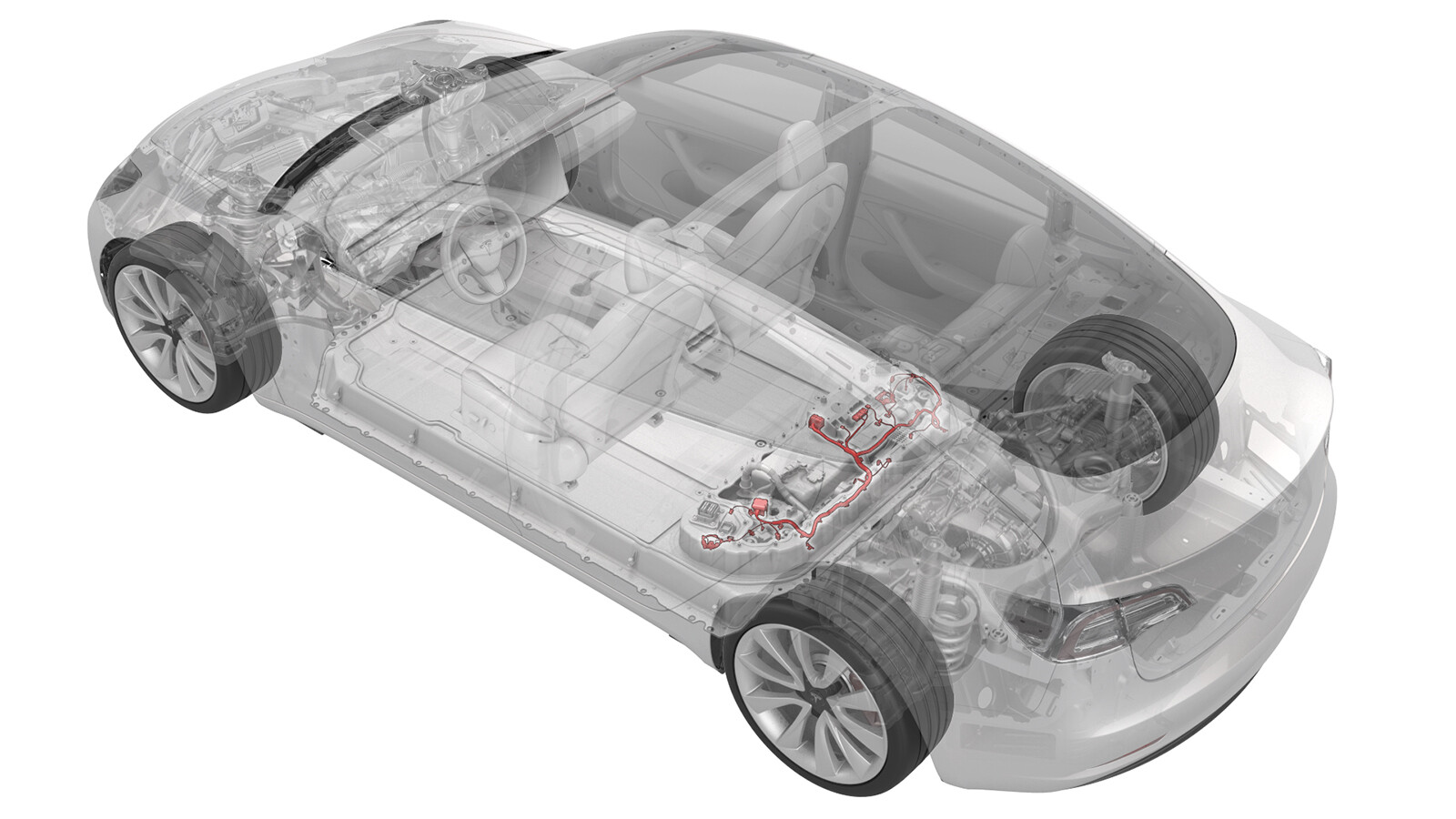

线束 - 高压电池仓 - 高压电池 （拆卸和更换）

校正代码 16305002 3.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-11-04: 明确了新线束备注内容的措辞。
  • 2024 年 8 月 21 日：添加了更新的线束版本说明。
  • 2023 年 7 月 21 日：在“拆卸”部分的第 20 步中添加了一个视频。
设备：
  • 1057602-00-A Ratchet, 1/4" Sq Dr, HV Insulated
  • 1057603-00-A Ext Bar, Wobble, 1/4" Dr, HV Insulated
  • 1057606-00-A 1/4" 高压绝缘套筒 13mm
  • 1057607-00-A Magnet, Flexible, HV Insulated, 18"
  • 1111868-00-B Connector Removal, Coolant, PCS, M3
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
  • 1475996-00-A UFO 连接器拆卸工具
  • 1076927-00-A 微欧电阻计，Hioki RM 3548
警告
Remove all jewelry (watches, bracelets, rings, necklaces, earrings, ID tags, piercings, etc.) from your person, and all objects (keys, coins, pens, pencils, tools, fasteners, etc.) from your pockets before performing any procedure that exposes you to high voltage.
警告
If corrective eyewear is necessary to safely perform any procedure, make sure that the eyewear is securely restrained to the head and cannot fall off.
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

拆卸

  1. 执行车辆电气绝缘程序。请参阅车辆高压禁用程序。
  2. 排放功率转换系统中的冷却液。请参阅高压电池仓冷却液（排放和重新加注）。
  3. 拆下配电盒罩。请参阅盖板 - 高压电池仓（拆卸和安装）。
    警告
    HV insulating gloves and leather glove protectors must be worn throughout the remainder of this procedure. Do not remove gloves or protectors until otherwise noted.
  4. 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  5. 拆卸高压控制器。请参阅控制器 - 高压（拆卸和更换）。

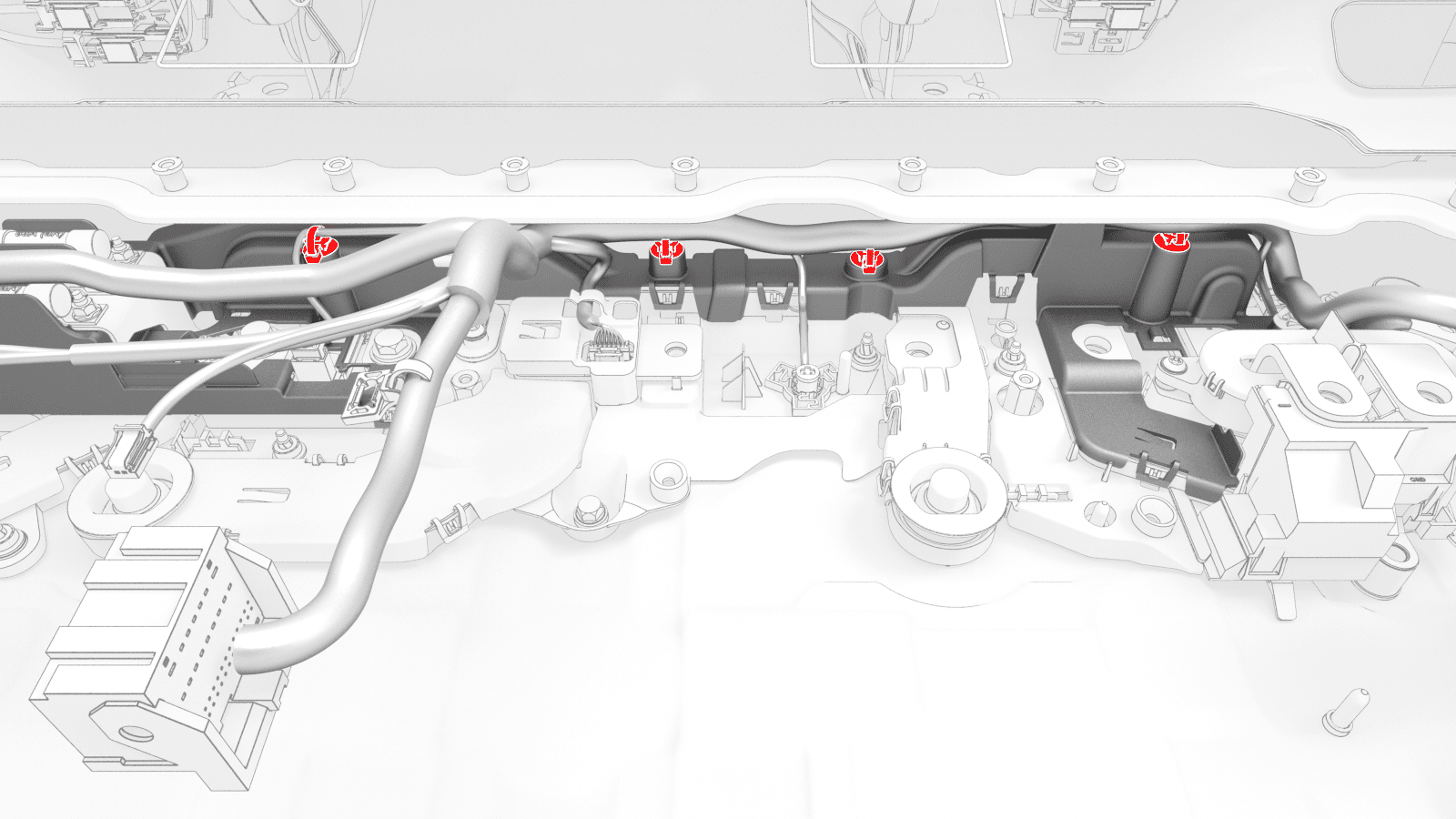

  6. 松开将高压电池高压电池仓线束固定到铰链托盘的夹子（5 个）。
    注
    拉动并脱钩，以便松开矩形夹。

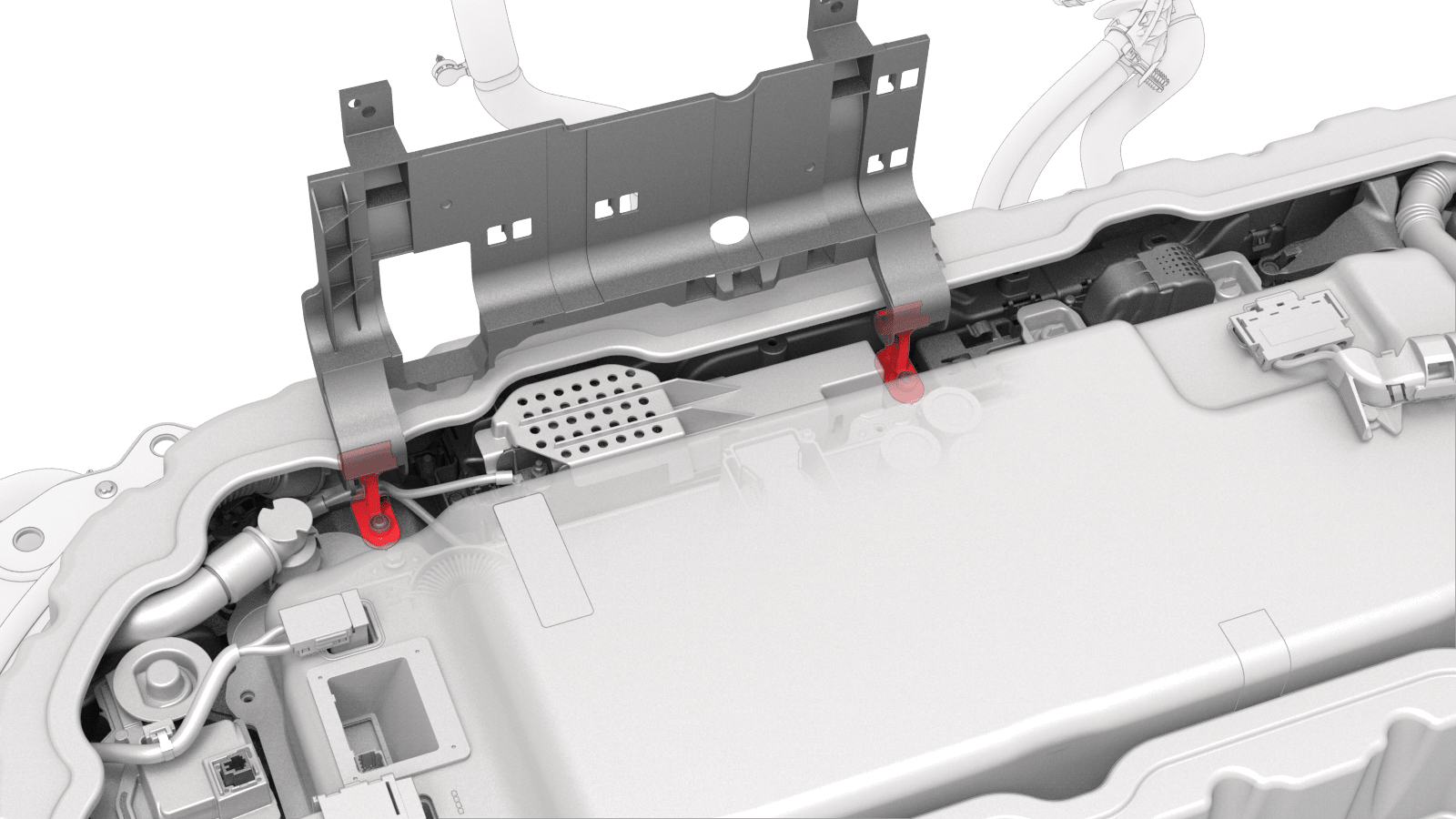

  7. 垂直抬起铰链托盘，在每一个铰链处向上拉动托盘，然后将托盘从车辆上拆下。
  8. 拆卸功率转换系统。请参阅功率转换系统（拆卸和更换）。
  9. 拆卸高压电池负极触点开关。请参阅触点开关 - 负极 - 高压电池（拆卸和更换）。
  10. 拆卸高压电池直流输入总成。请参阅 直流输入总成 - 高压电池（线束类型）（拆卸和更换）。
  11. 将高压电池快充触点开关从高压电池仓上拆下。请参阅触点开关 - 快充 - 高压电池（拆卸和更换）。
    注
    拆下后，切勿拆解高压电池快充触点开关总成。

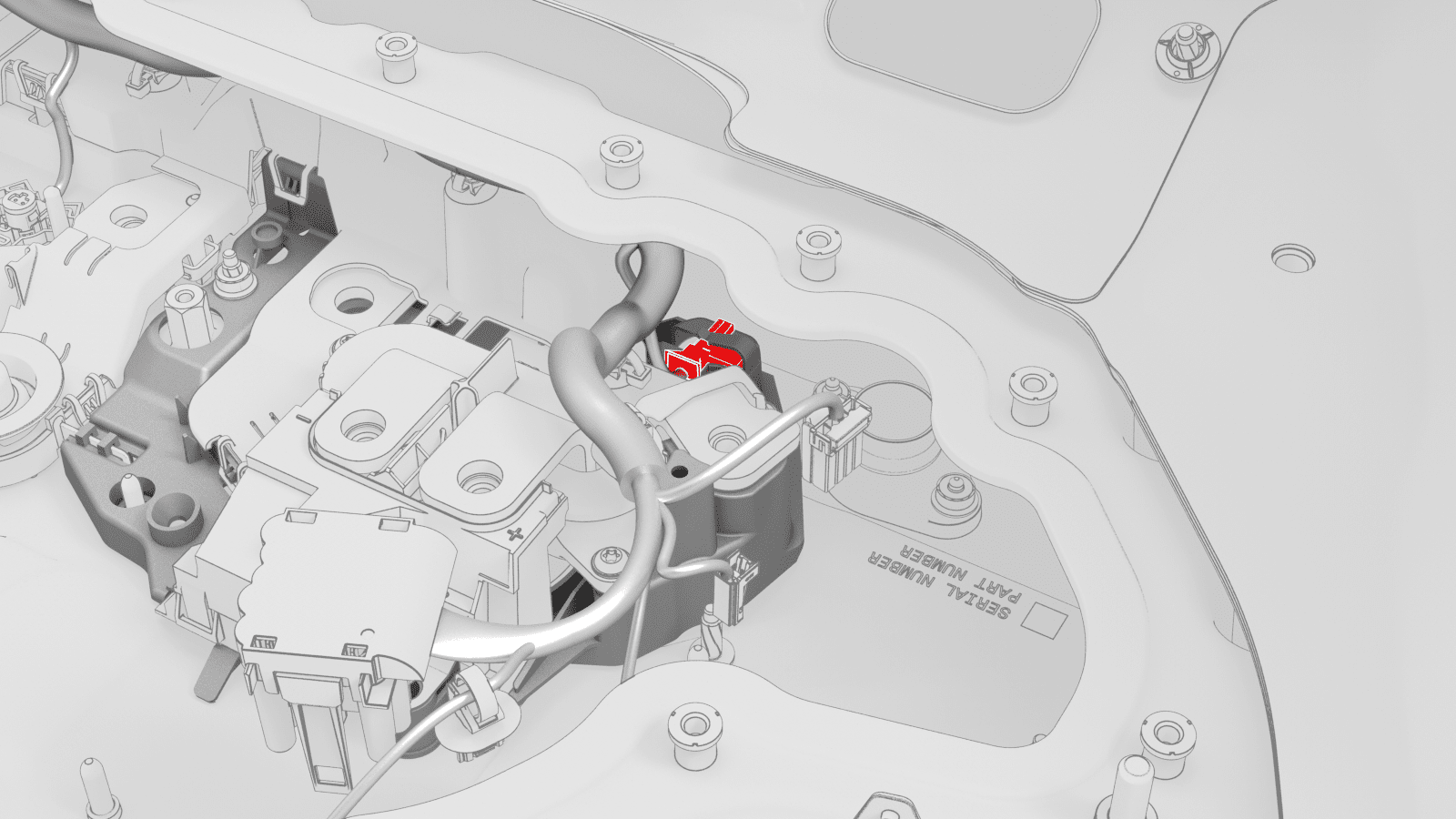

  12. 在左侧溢流阀上方，拆下将左侧霍尔效应传感器固定到左侧溢流阀盖的卡子。
    注
    新版高压电池仓线束不带霍尔效应传感器。如果线束不带霍尔效应传感器，请跳过本步骤以及下一步骤。
  13. 松开将左侧霍尔效应传感器固定到左侧溢流阀盖的锁片，然后将传感器从锁片下方分离。
  14. 拆卸 12V 直流直通件。请参阅直通件 - 直流-直流 - 12V（母排类型）（拆卸和更换）
  15. 拆下高压电池正极触点开关。请参阅触点开关 - 正极 - 高压电池（拆卸和更换）。

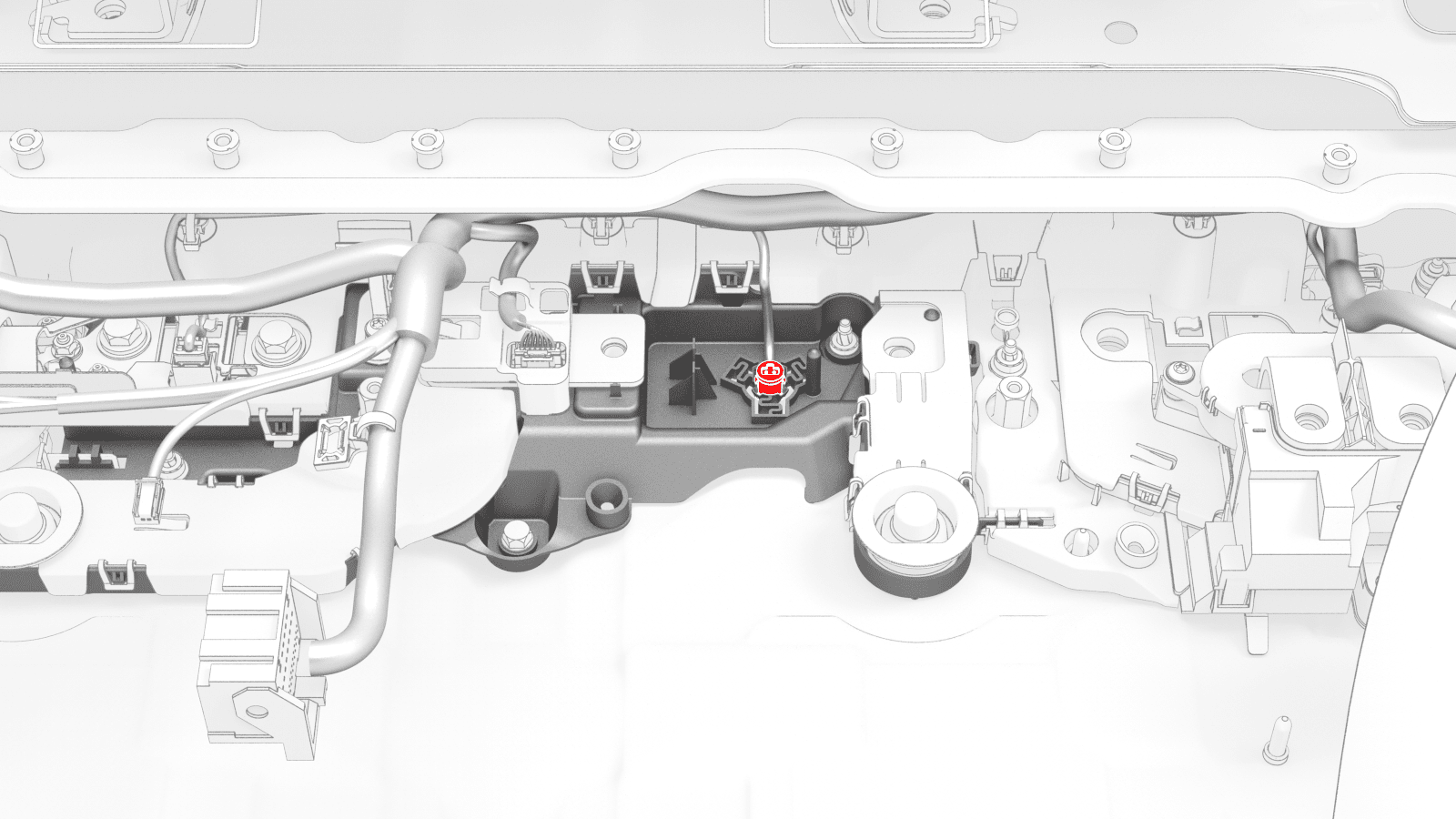

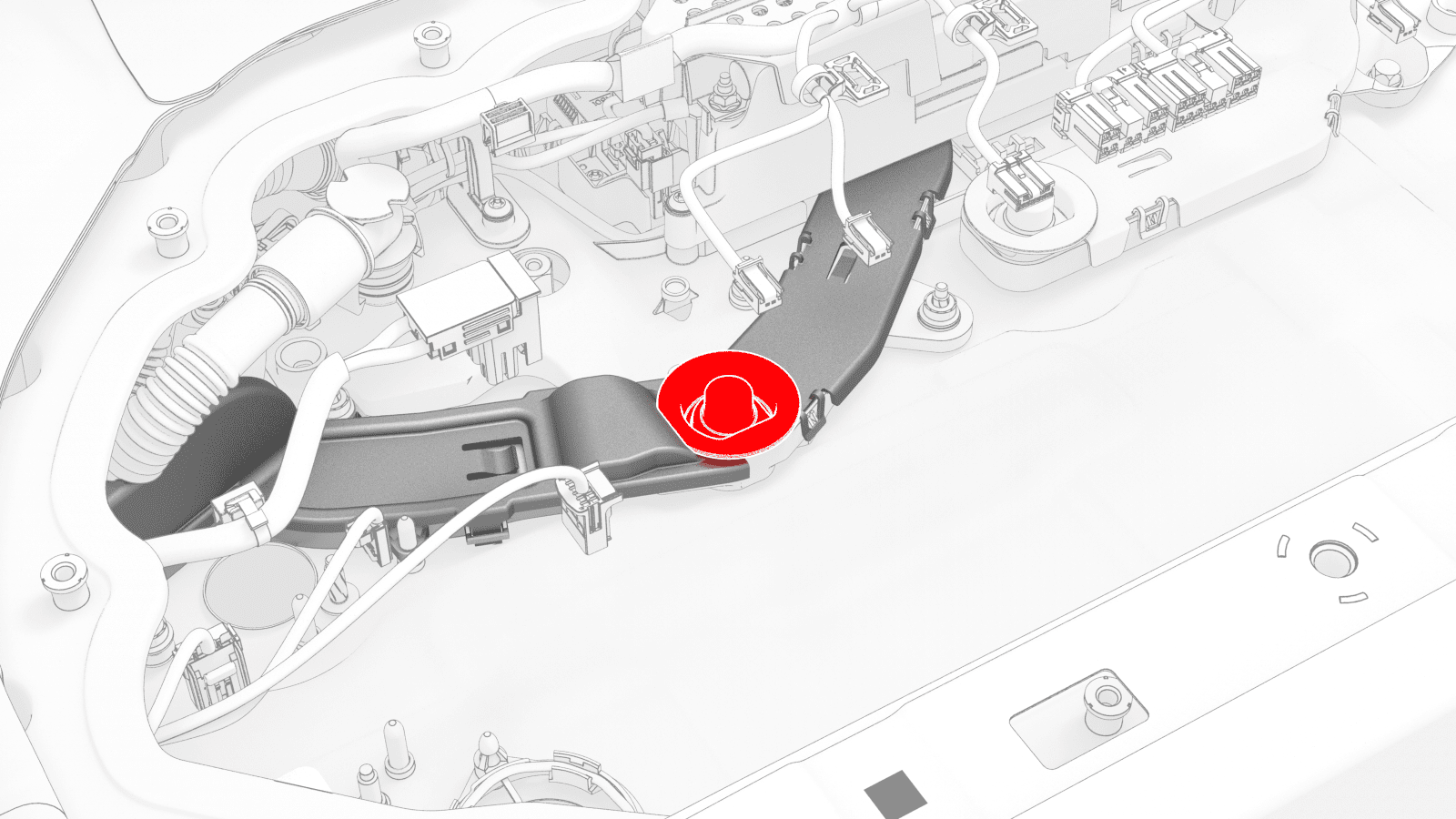

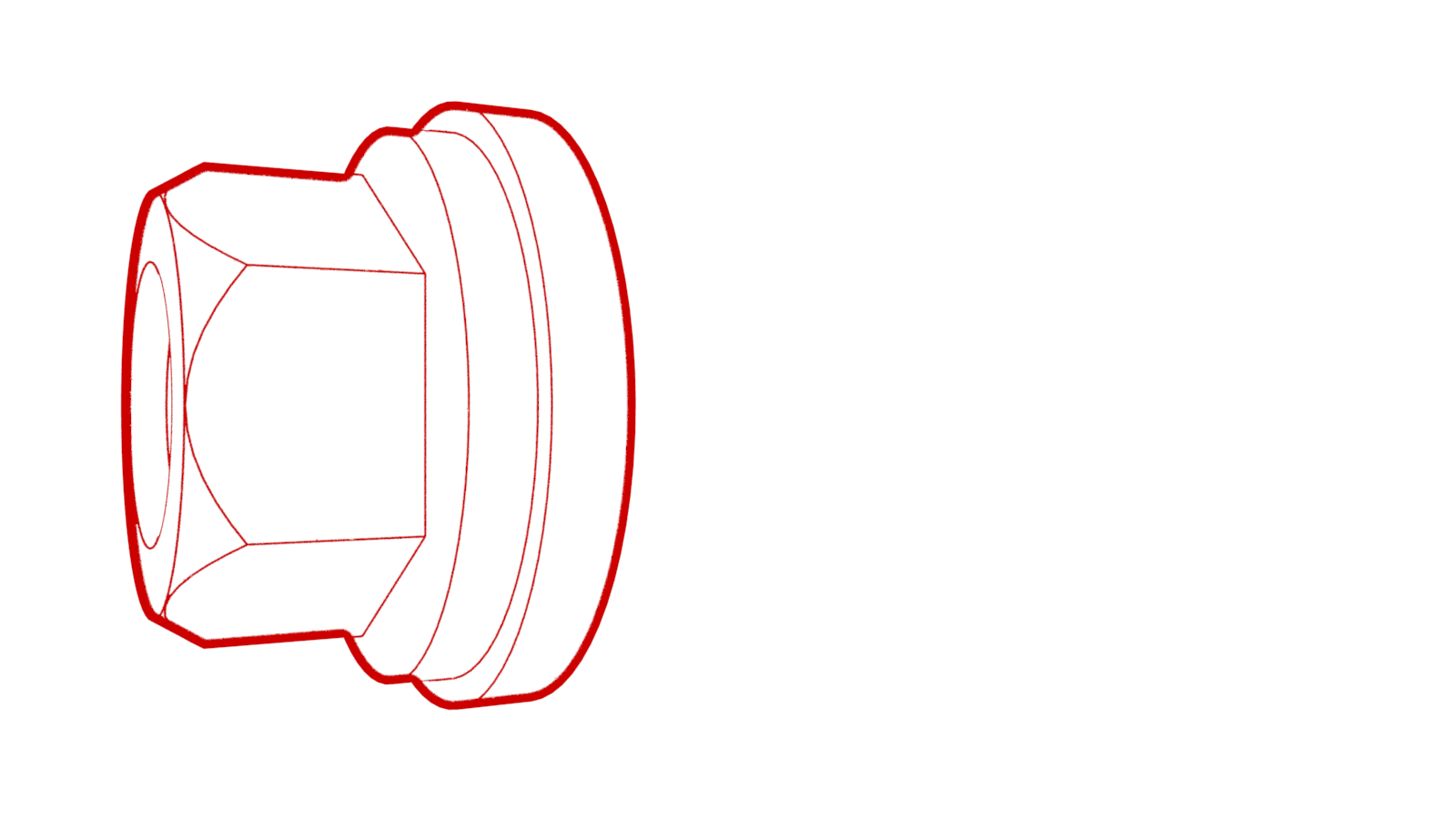

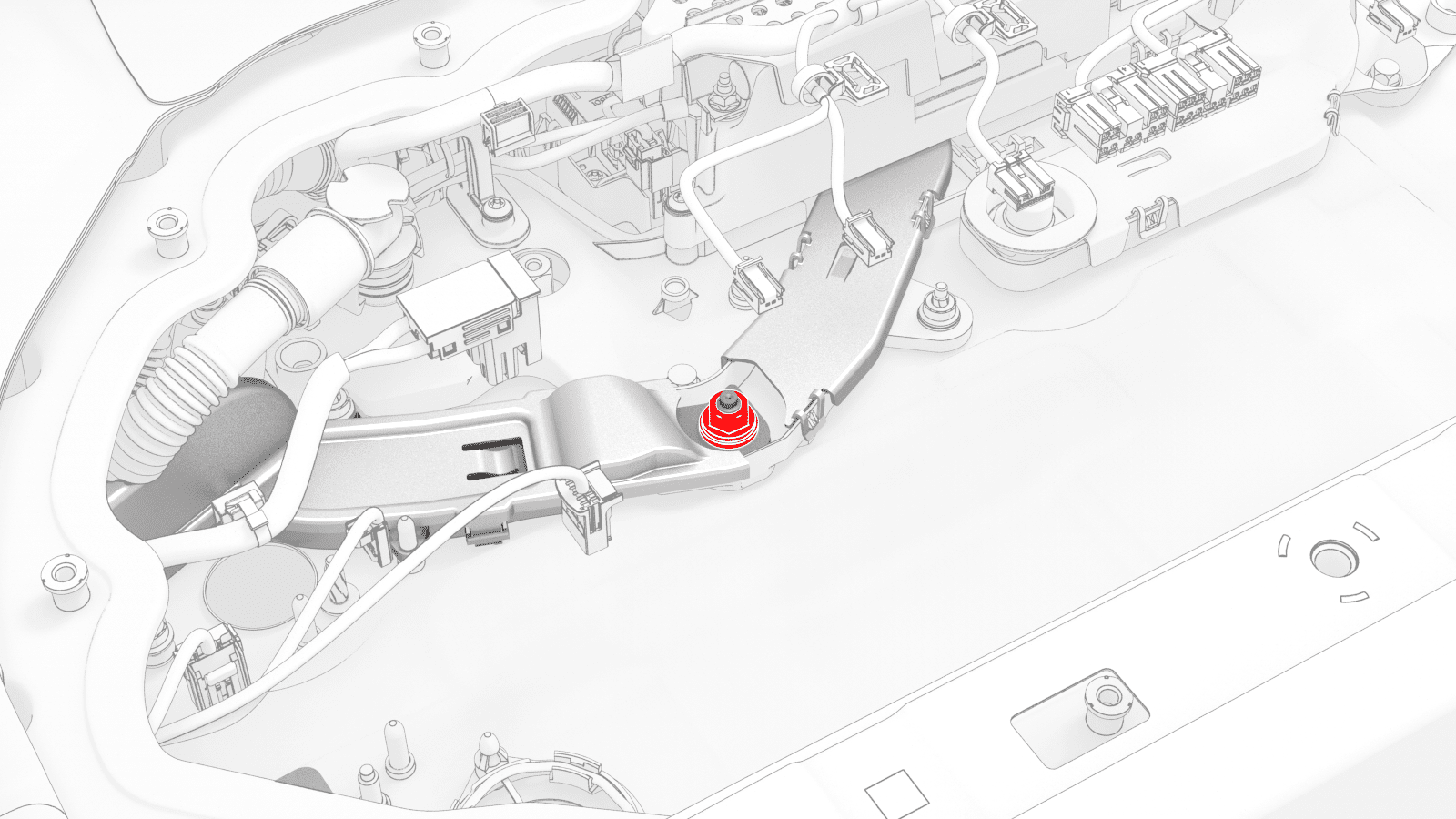

  16. 拆下将正极直流链路连接到正极母排的螺母上的绝缘帽。
  17. 拆卸并弃置将正极直流链路连接到正极母排的螺母。

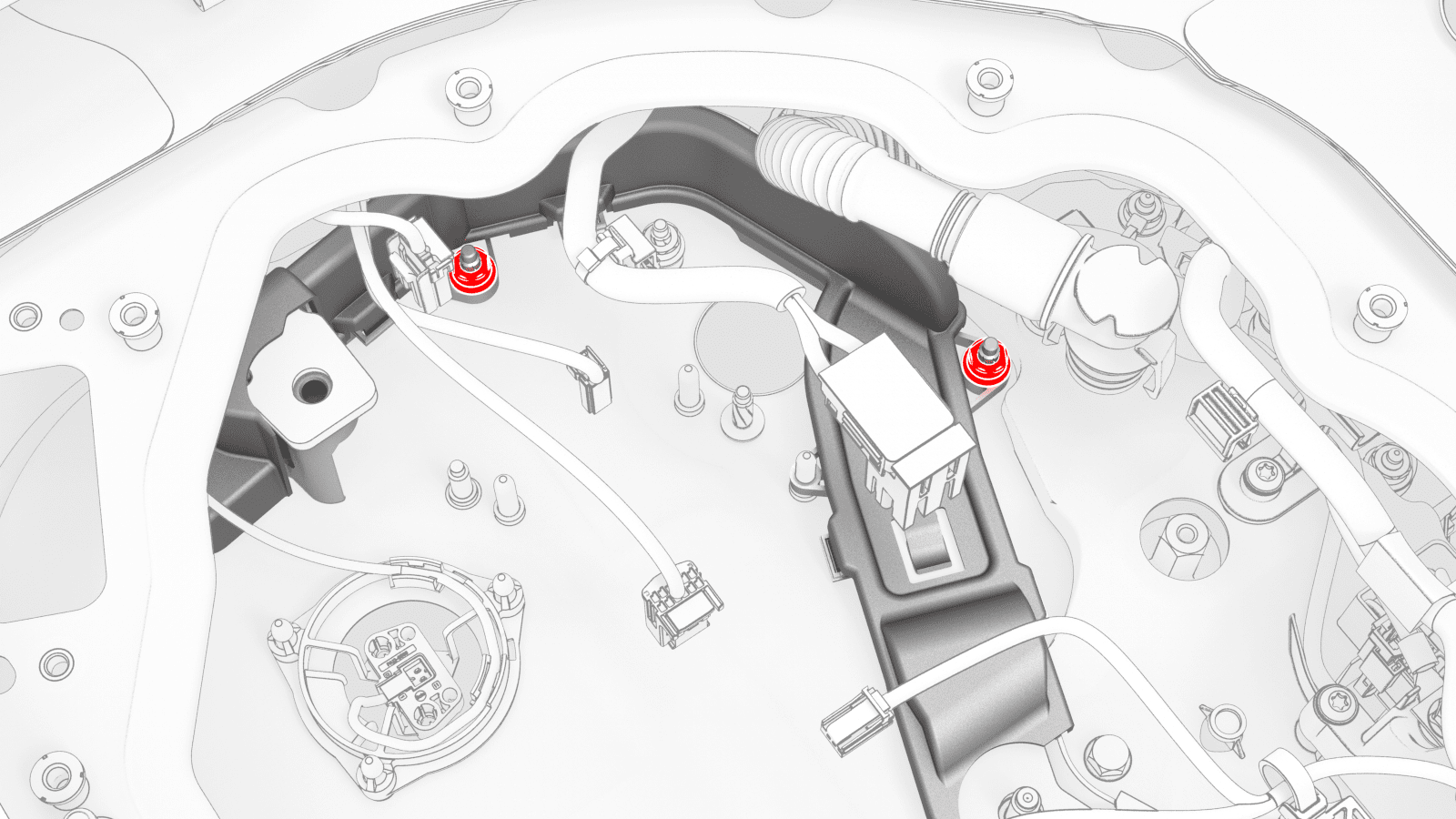

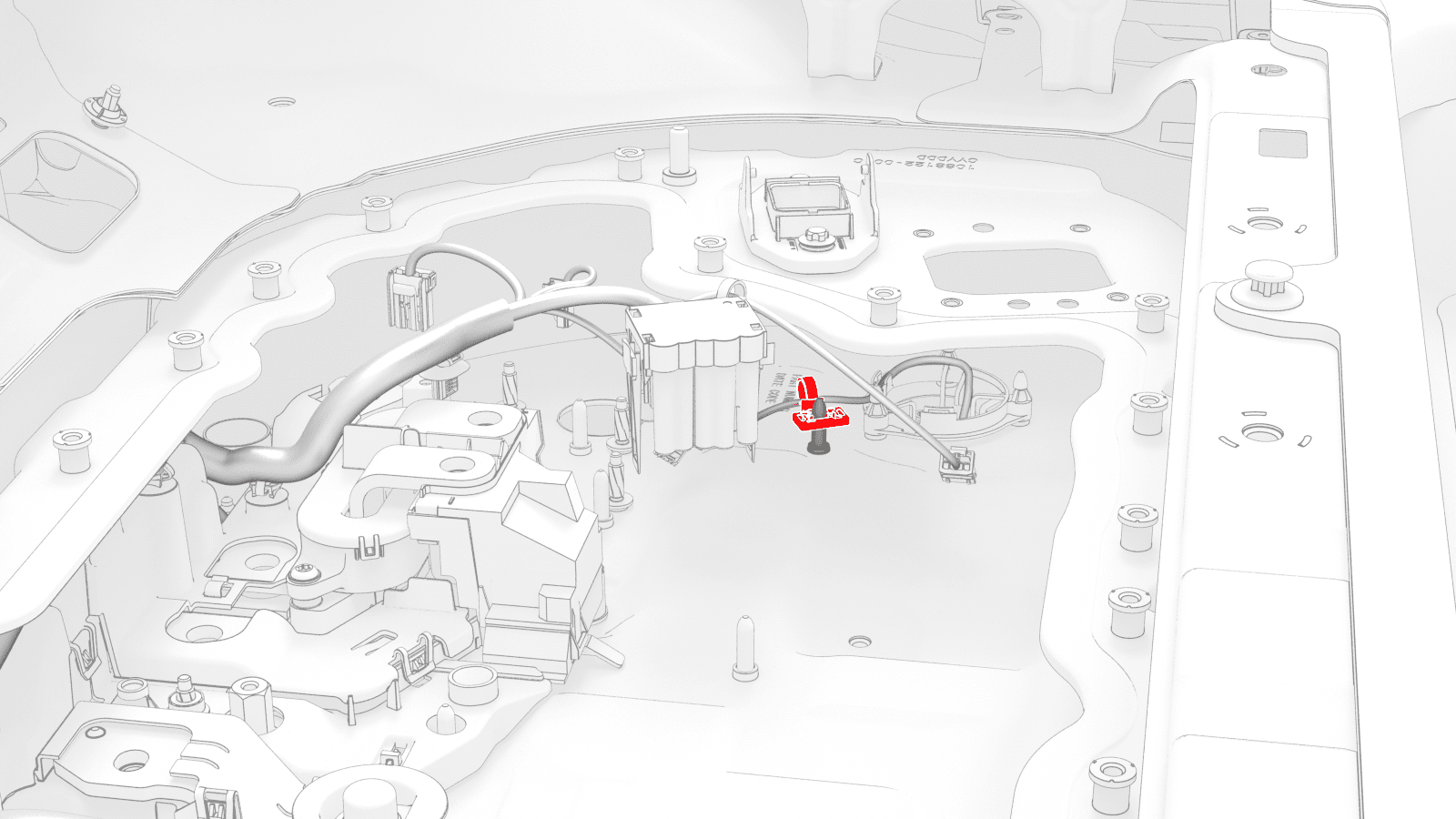

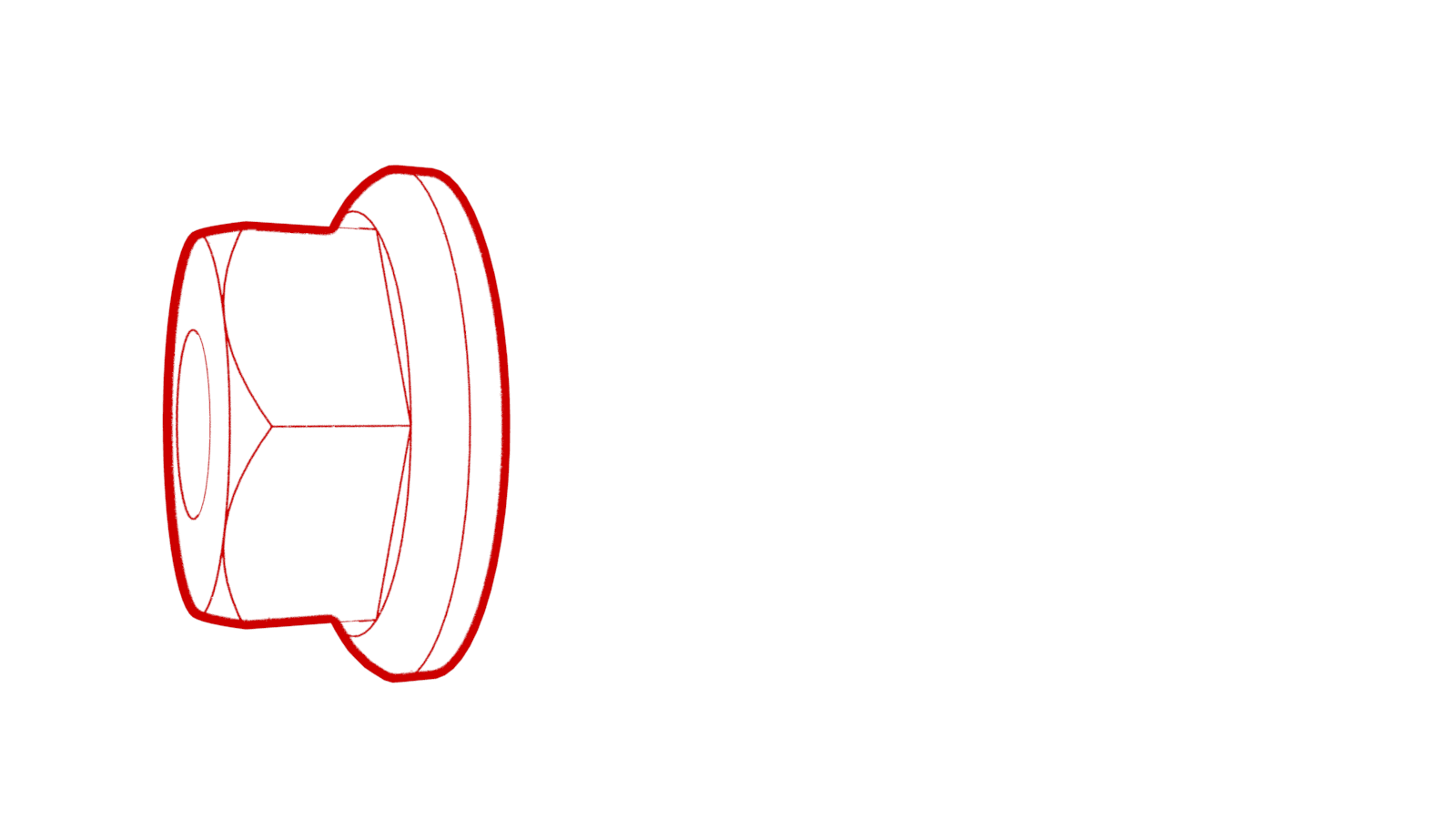

  18. 拆卸将正极直流链路固定到高压电池仓底板的螺母（2 个），将直流链路从螺柱和接线柱上提起，然后将直流链路移向内侧，以便接触高压电池高压电池仓线束夹。
  19. 松开将高压电池高压电池仓线束固定到正极直流链路绝缘体上的夹子，并将直流链路从高压电池仓上拆下。
    注
    最靠后的夹子位于正极直流链路绝缘体后侧。

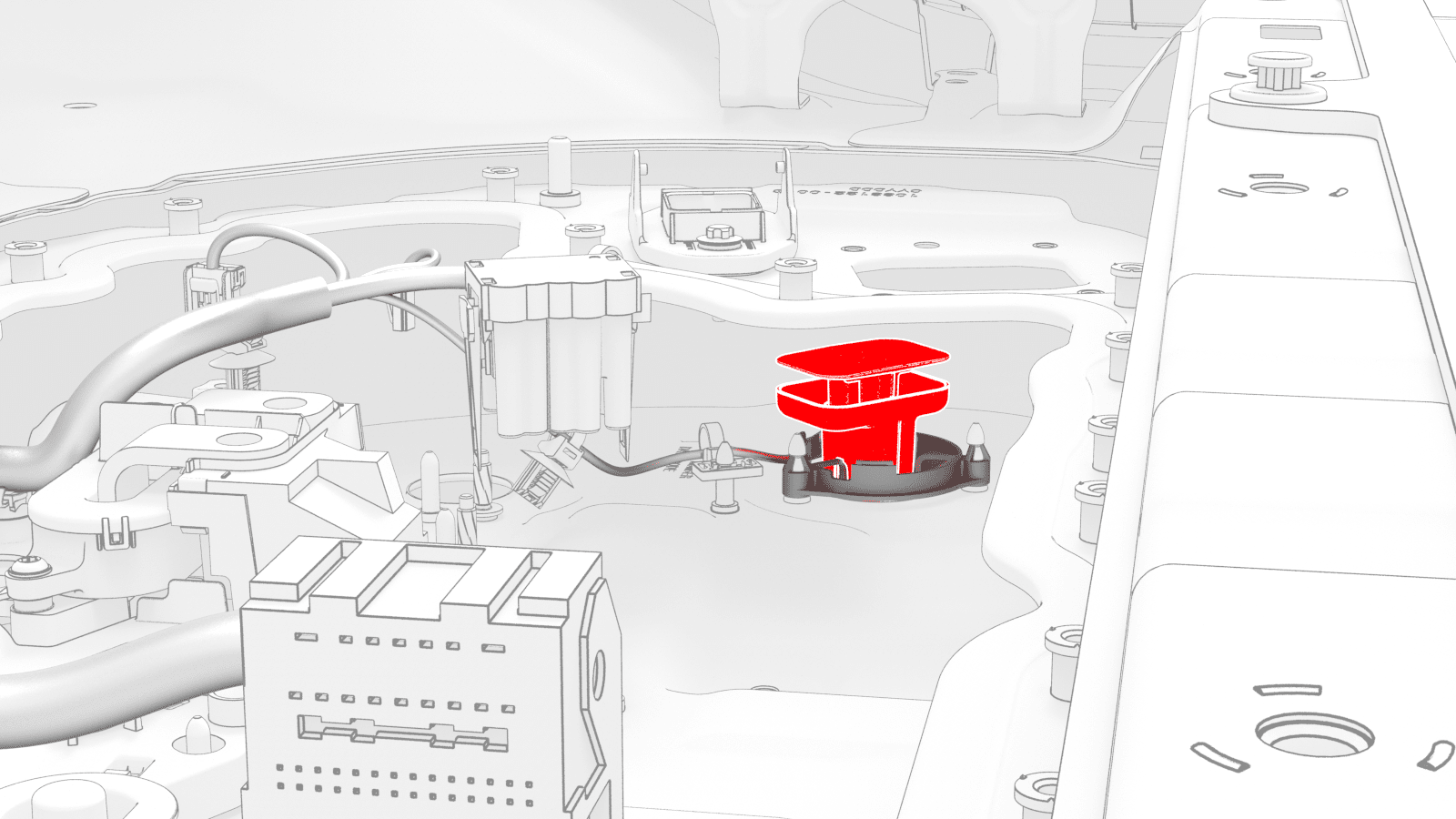

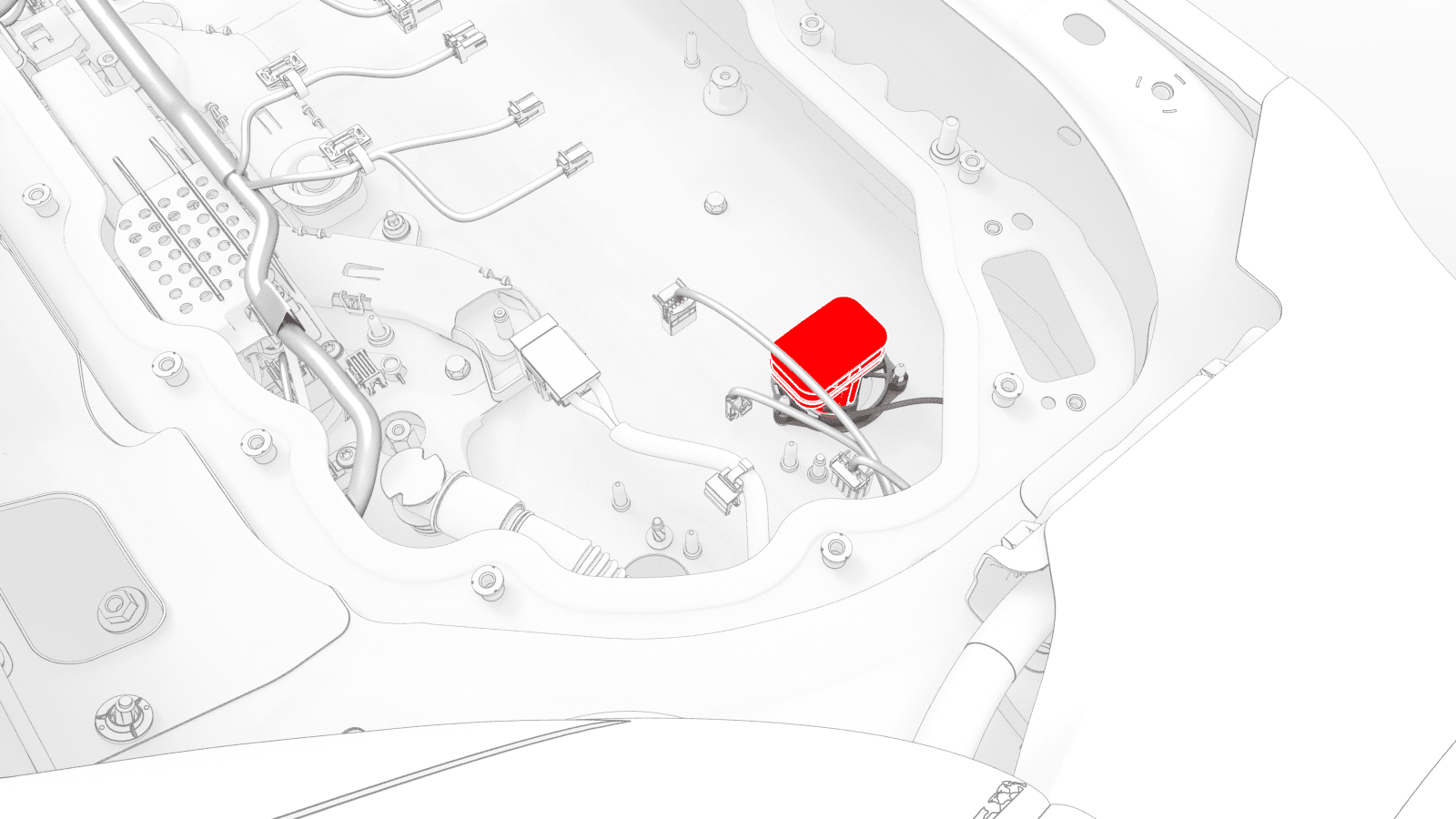

  20. 使用 UFO 连接器拆卸工具，断开 RH 直通件连接器与高压电池模块 4 BMS 连接器之间的连接。
    警告
    在此步骤中，切勿尝试拆卸 RH 直通件，以免造成损坏。仅断开连接器。
    提示
    在此步骤中，从右后门区域接触高压电池仓。
    警告
    The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.
    图 1. RH 后门视角

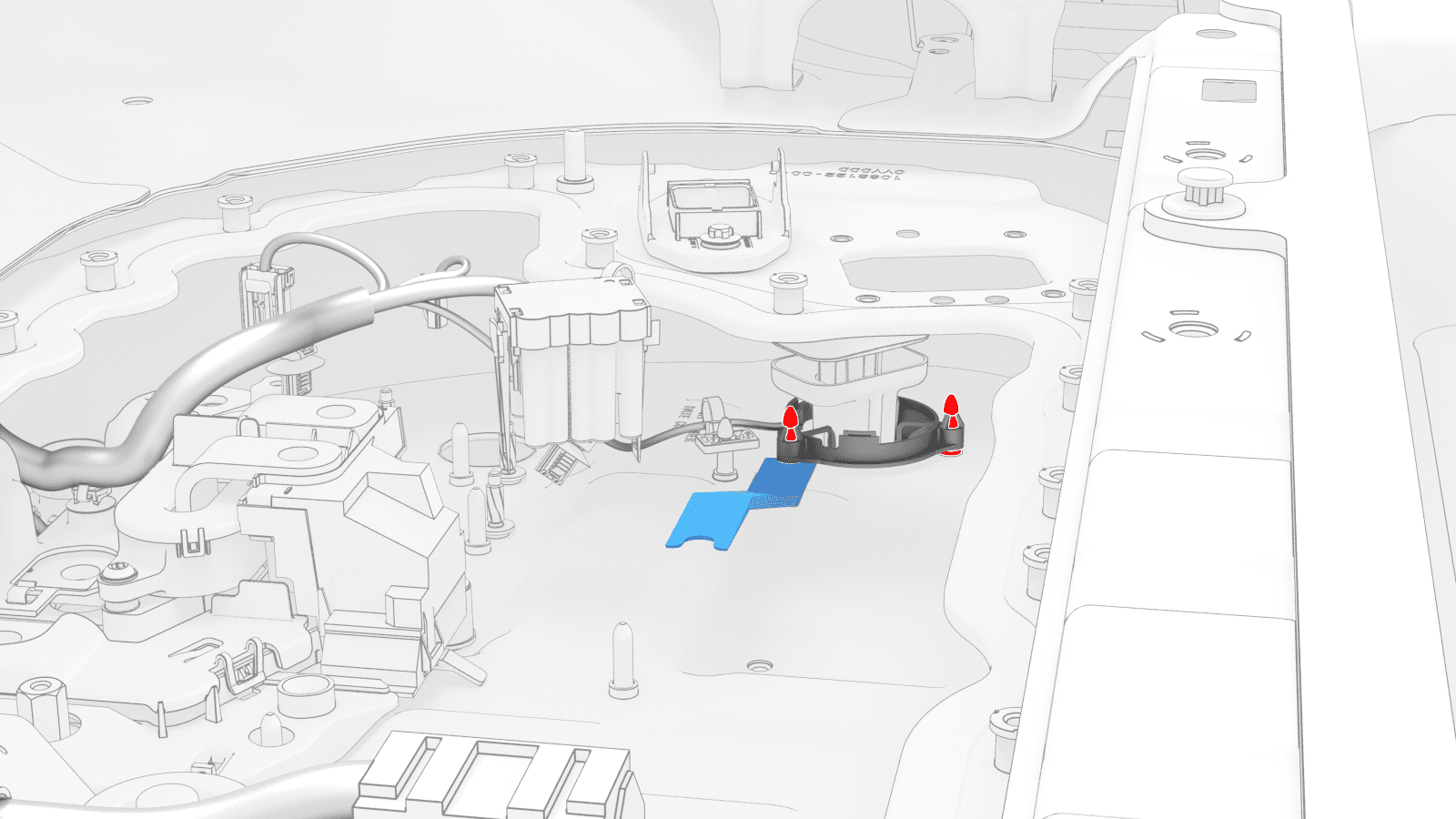

  21. 使用撬具松开将右侧直通件固定到高压电池仓底板接线柱的右侧直通件卡子（3 个），然后将直通件与高压电池仓底板分离。
  22. 在右侧溢流阀上方，拆下将右侧霍尔效应传感器固定到右侧溢流阀盖的卡子。

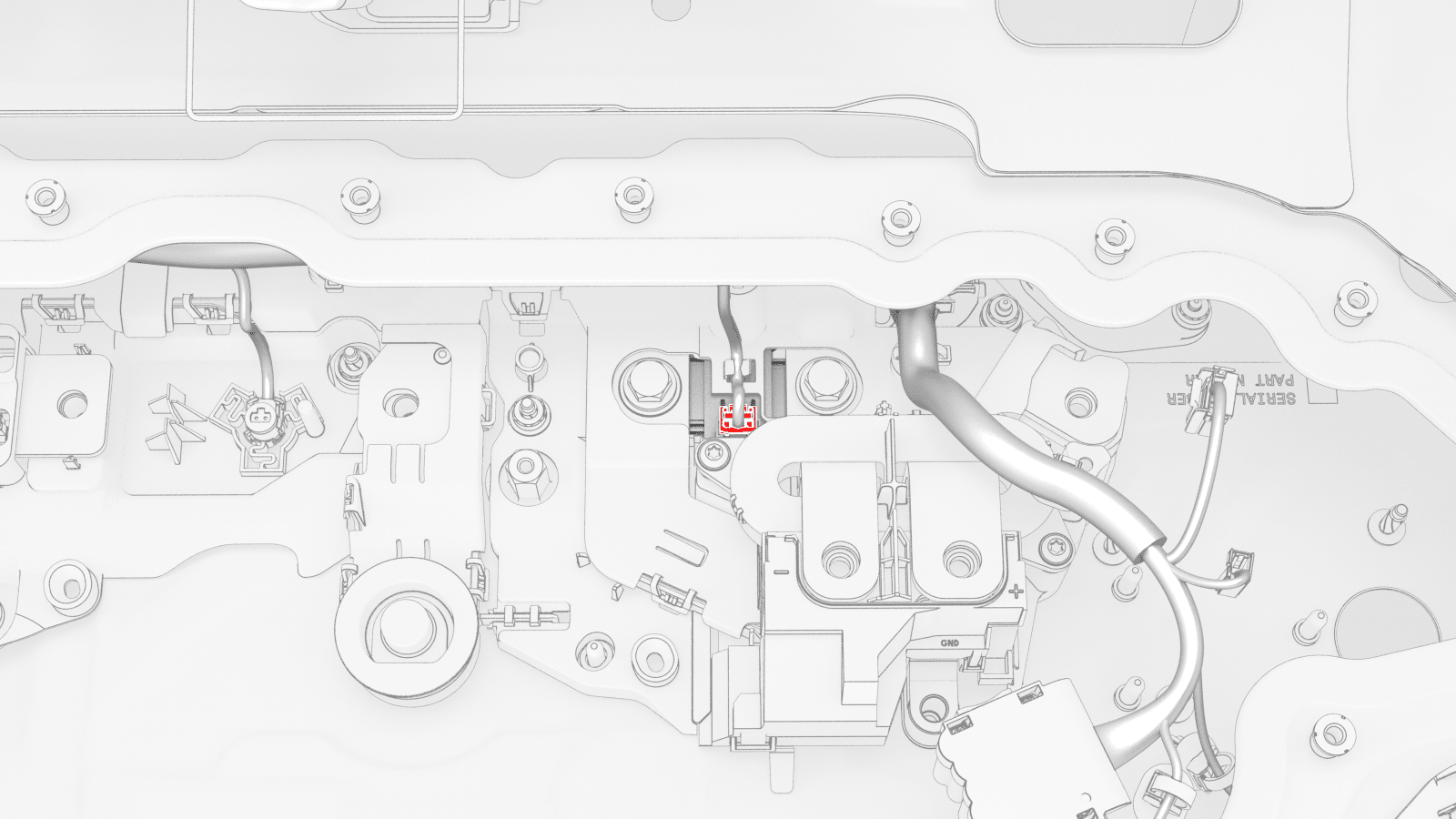

  23. 松开将右侧霍尔效应传感器固定到右侧溢流阀盖的锁片，然后将传感器从锁片下方分离。

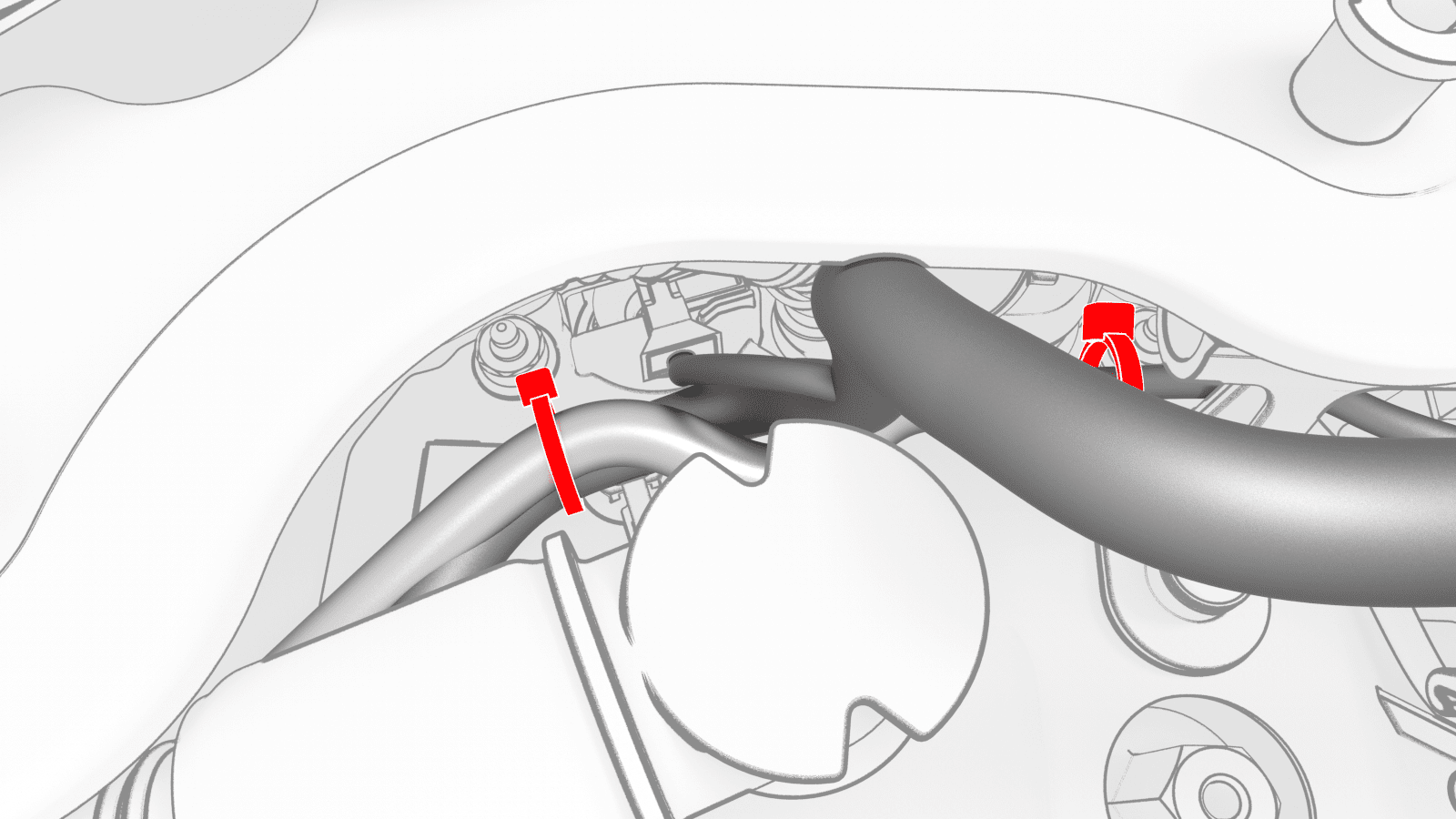

  24. 从右侧霍尔效应传感器的任意一侧拆下将高压电池高压电池仓线束固定到功率转换系统直流母排高压线束的电缆扎带。
  25. 松开将保险丝检修口绝缘体固定到右侧高压电池仓母排盖板的卡子，然后拆下绝缘体。
  26. 如已安装，请松开将分流器检修口绝缘体固定到分流器上方的卡子，然后拆下绝缘体。

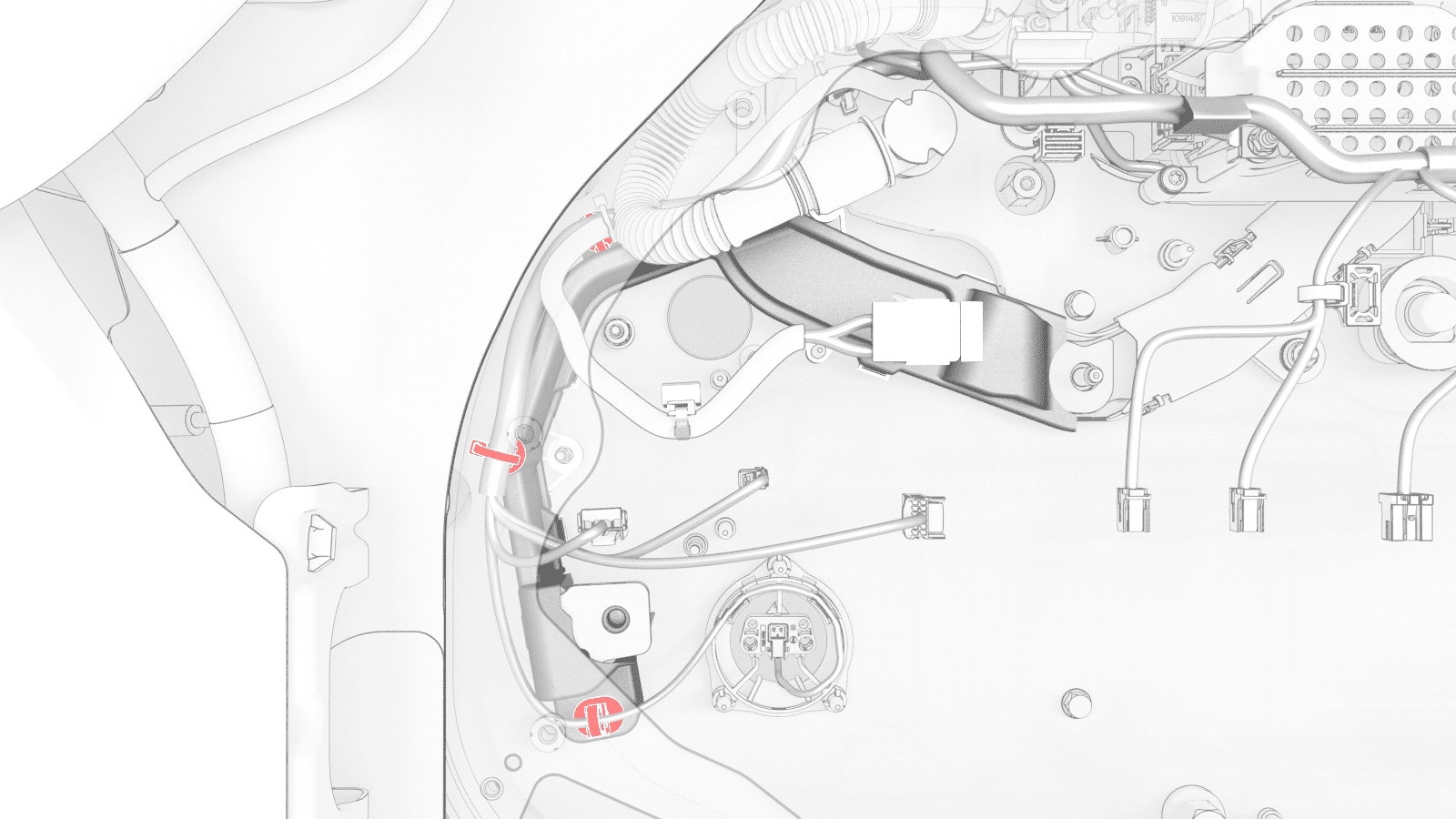

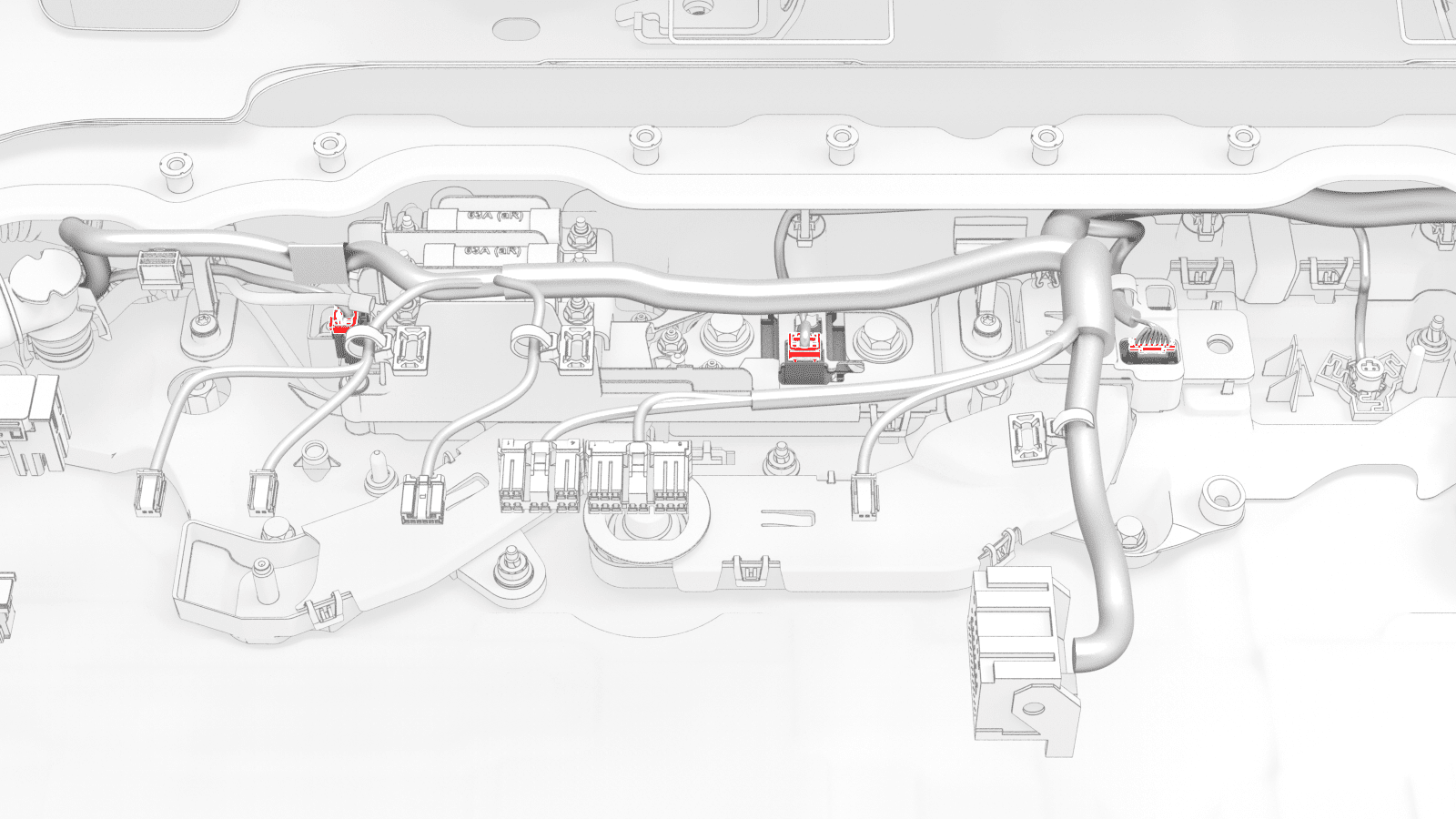

  27. 松开将高压电池高压电池仓线束固定到母排绝缘体周围的夹子（4 个）。
  28. 从相应锁片下方松开高压电池高压电池仓线束，断开空调压缩机、正温度系数加热器高压互锁回路连接器、后驱动单元高压互锁回路连接器以及分流器连接器的线束。

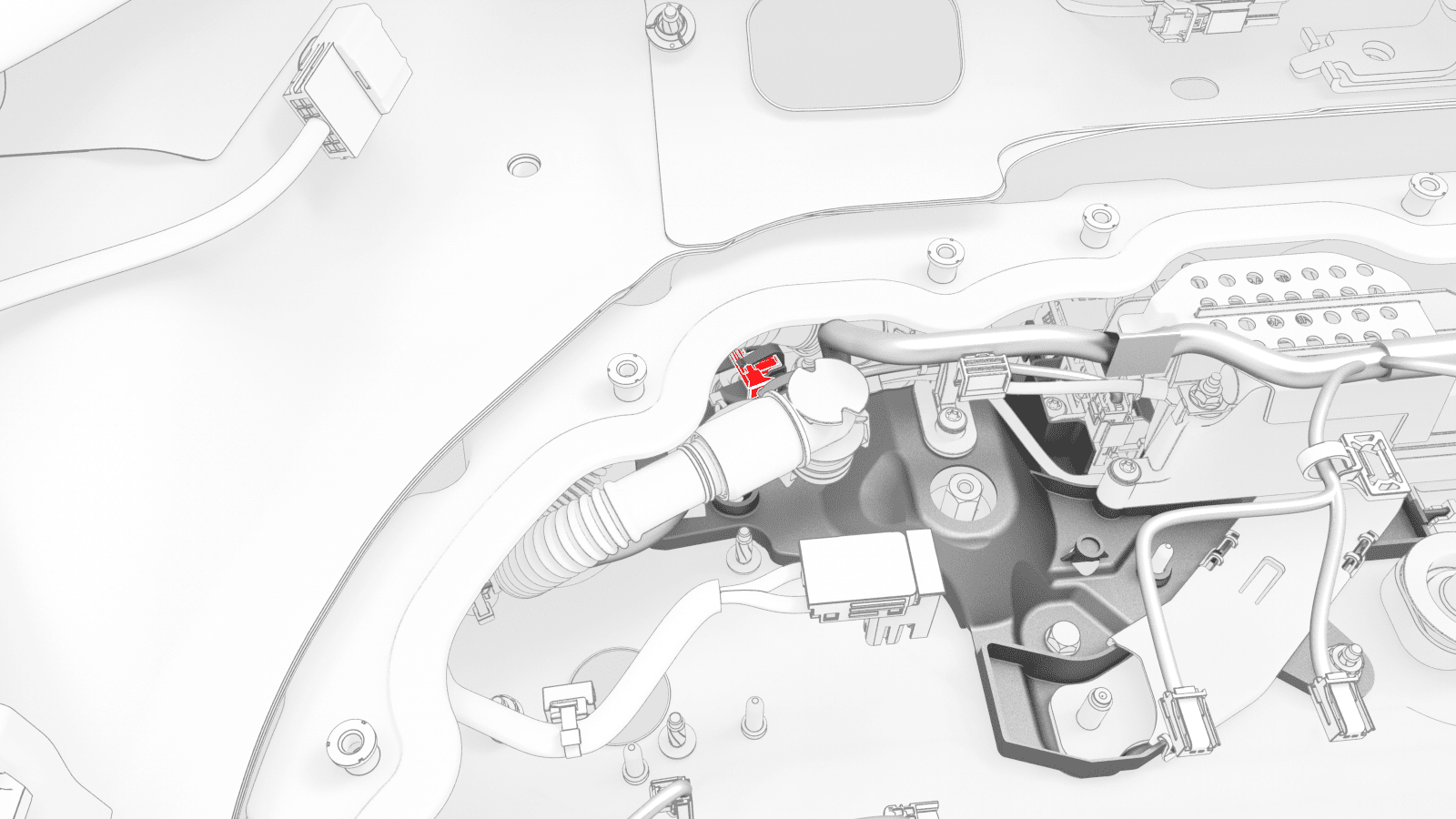

  29. 松开将烟火电池断接开关连接器固定到高压电池仓底板的卡子，然后将连接器与底板分开。
  30. 如果车辆装配双电机，请将高压电池高压电池仓线束从锁片下方松开，然后断开前驱动单元高压互锁回路的线束。
  31. 松开将高压电池高压电池仓线束固定到左侧 UFO 附近接线柱的夹子。
    注
    拉动并脱钩，以便松开矩形夹。
  32. 使用 UFO 连接器拆卸工具，断开左侧直通件连接器与高压电池模块 1 BMS 连接器之间的连接。
    警告
    在此步骤中，切勿尝试拆下左侧直通件，以免造成损坏。仅断开连接器。
    提示
    在此步骤中，从左后门区域接触高压电池仓。

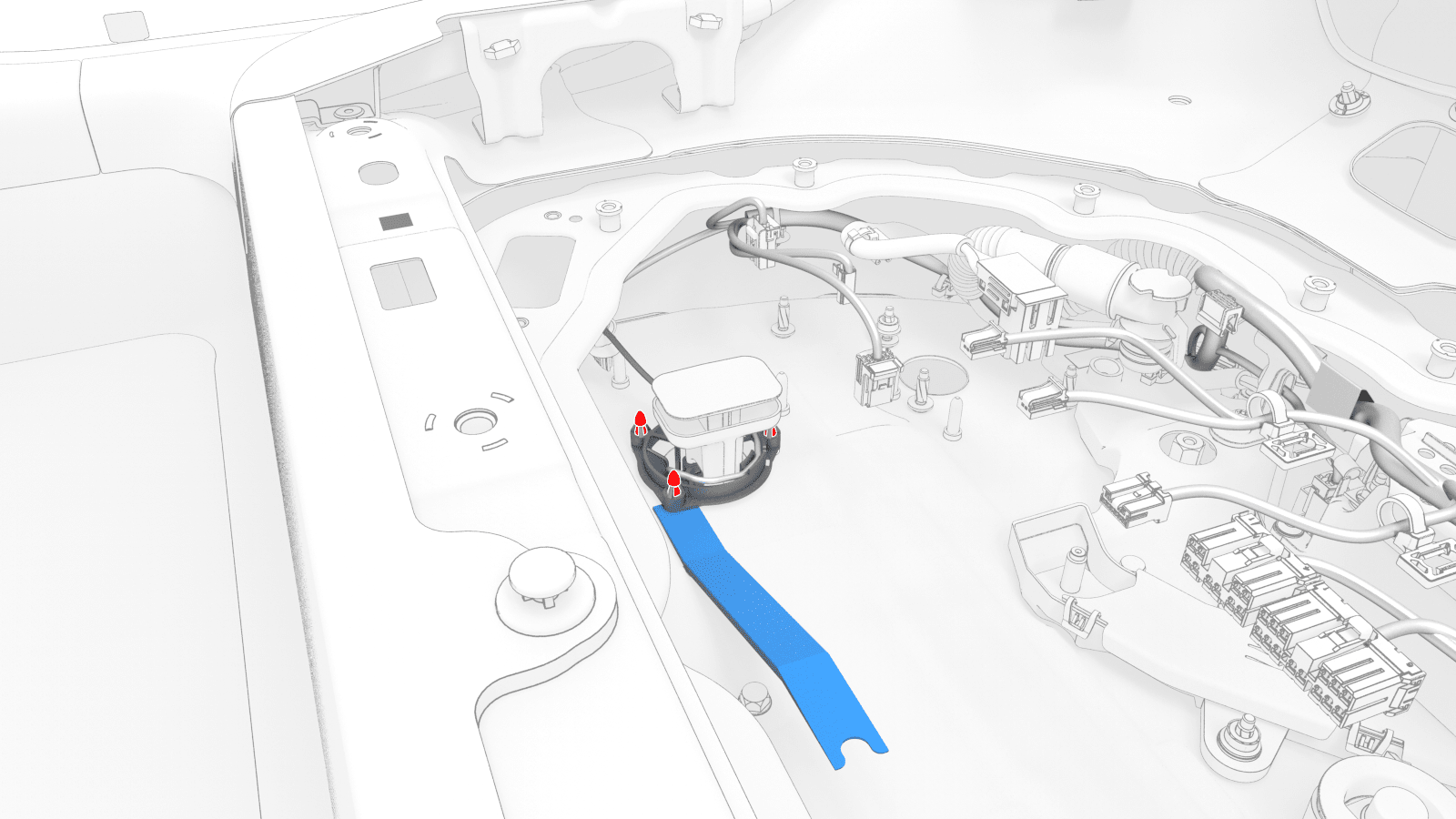

  33. 使用撬具松开将左侧直通件固定到高压电池仓底板接线柱的左侧直通件卡子（3 个），拆下直通件，然后将高压电池高压电池仓线束从车辆上拆下。

安装

  1. 对 Hioki 电阻计执行零点调节，以便稍后在此程序中测量电阻。请参阅电阻表（零点调节）。
  2. 将高压电池高压电池仓线束排布到高压电池仓内。
    注
    较大的快充触点开关连接器应放在 LH 侧，靠近高压电池 LH 直通件。
  3. 将左侧直通件安装到左侧高压电池仓底板的接线柱上，然后下压直通件，以紧固直通件卡子（3 个）。
  4. 按压 LH 直通件中心处，以便将直通件连接器连接到高压电池模块 1 BMS 连接器上。
  5. 紧固将高压电池高压电池仓线束固定到左侧 UFO 附近接线柱的夹子。
  6. 如果车辆装配双电机，请将高压电池高压电池仓线束连接到前驱动单元高压互锁回路连接器，然后紧固锁片下方的线束。
  7. 将烟火电池断接开关连接器安装到高压电池仓底板内，然后紧固卡子，将连接器固定到底板上。
  8. 将高压电池高压电池仓线束连接到分流器连接器、后驱动单元高压互锁回路连接器、空调压缩机以及正温度系数加热器高压互锁回路连接器，然后紧固相应锁片下方的线束。
  9. 紧固将高压电池高压电池仓线束固定到母排绝缘体周围的夹子（4 个）。
  10. 如已拆卸，请在分流器上方安装分流器检修口绝缘体，然后紧固卡子，将绝缘体固定到分流器上。
  11. 将保险丝检修口绝缘体安装到右侧高压电池仓母排盖板上，然后紧固卡子，将绝缘体固定到盖板上。
  12. 将右侧霍尔效应传感器紧固到右侧溢流阀盖锁片下方。
    注
    新版高压电池仓线束不带霍尔效应传感器。如果线束不带霍尔效应传感器，请跳过本步骤以及下一步骤。
  13. 在右侧溢流阀上方，安装将右侧霍尔效应传感器固定到右侧溢流阀盖的卡子。
  14. 在右侧霍尔效应传感器任意一侧安装新的电缆扎带，将高压电池高压电池仓线束固定到功率转换系统直流母排高压线束。
  15. 将右侧直通件安装到右侧高压电池仓底板的接线柱上，然后下压直通件，以紧固直通件卡子（3 个）。
  16. 按压右侧直通件中心处，以便将直通件连接器连接到高压电池模块 4 BMS 连接器上。
  17. 将正极直流链路放置在高压电池仓上，然后紧固卡子，将高压电池高压电池仓线束固定到正极直流链路绝缘体上。
  18. 使用异丙醇 (IPA) 湿巾清洁正极直流链路和正极母排的高压接合面。
  19. 将正极直流链路安装到高压电池仓底板的螺柱和接线柱上，然后安装将链路固定到底板的螺母（2 个）。
    6 Nm (4.4 lbs-ft)
  20. 安装新螺母，将正极直流链路连接到正极母排上。
    9 Nm (6.6 lbs-ft)
  21. 使用 Hioki 电阻计测量正极直流链路和正极母排之间接头处的电阻。
    注
    最大可接受电阻值为 0.060 毫欧（60 微欧）。高压接头电阻过大。拆下紧固件，使用异丙醇清洁接触区域，重新安装紧固件，再次测试
    图 2. 一般测量 - 实际的母排和紧固件可能有所不同
  22. 在将正极直流链路连接到正极母排的螺母上，安装绝缘帽。
  23. 安装高压电池正极触点开关。请参阅触点开关 - 正极 - 高压电池（拆卸和更换）。
  24. 安装 12V 直流直通件。请参阅直通件 - 直流-直流 - 12V（母排类型）（拆卸和更换）
  25. 将左侧霍尔效应传感器紧固到左侧溢流阀盖锁片下方。
  26. 在左侧溢流阀上方，安装将左侧霍尔效应传感器固定到左侧溢流阀盖的卡子。
  27. 将高压电池快充触点开关安装到高压电池仓上。请参阅触点开关 - 快充 - 高压电池（拆卸和更换）。
  28. 安装高压电池直流输入总成。请参阅 直流输入总成 - 高压电池（线束类型）（拆卸和更换）。
  29. 安装高压电池负极触点开关。请参阅触点开关 - 负极 - 高压电池（拆卸和更换）。
  30. 安装功率转换系统，执行高压电池仓冷却液泄漏测试，重新加注冷却液。请参阅功率转换系统（拆卸和更换）。
  31. 将铰链托盘垂直安装到铰链上，下压各铰链上的托盘，让托盘连接到铰链，然后降下托盘。
  32. 紧固将高压电池高压电池仓线束固定到铰链托盘的夹子（5 个）。
  33. 安装高压控制器。请参阅控制器 - 高压（拆卸和更换）。
  34. 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
  35. 安装高压电池仓盖板并连接 12V 电源。请参阅盖板 - 高压电池仓（拆卸和安装）。
