饰板 - B 柱 - LH(拆卸和更换)

校正代码 12200102 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
更换 B 柱饰板时需同时更换以下部件:
  • 左侧 B 柱饰板 - 更换左侧视 DAS 摄像头、外部 NFC 卡片钥匙读卡器和左侧蓝牙端点。
  • RH B 柱饰板 - 更换 RH 侧视 DAS 摄像头和 RH 蓝牙端点。

拆卸

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
只要摄像头从其原位移动过(例如更换摄像头或挡风玻璃),就必须通过车辆触摸屏清除摄像头校准数据:操作如下:Controls > Service > Camera Calibration > Clear Calibration
  1. 打开左前和左后车门。
  2. 松开将 B 柱饰板紧固件盖板固定到车辆的卡子,然后将盖板拆下。

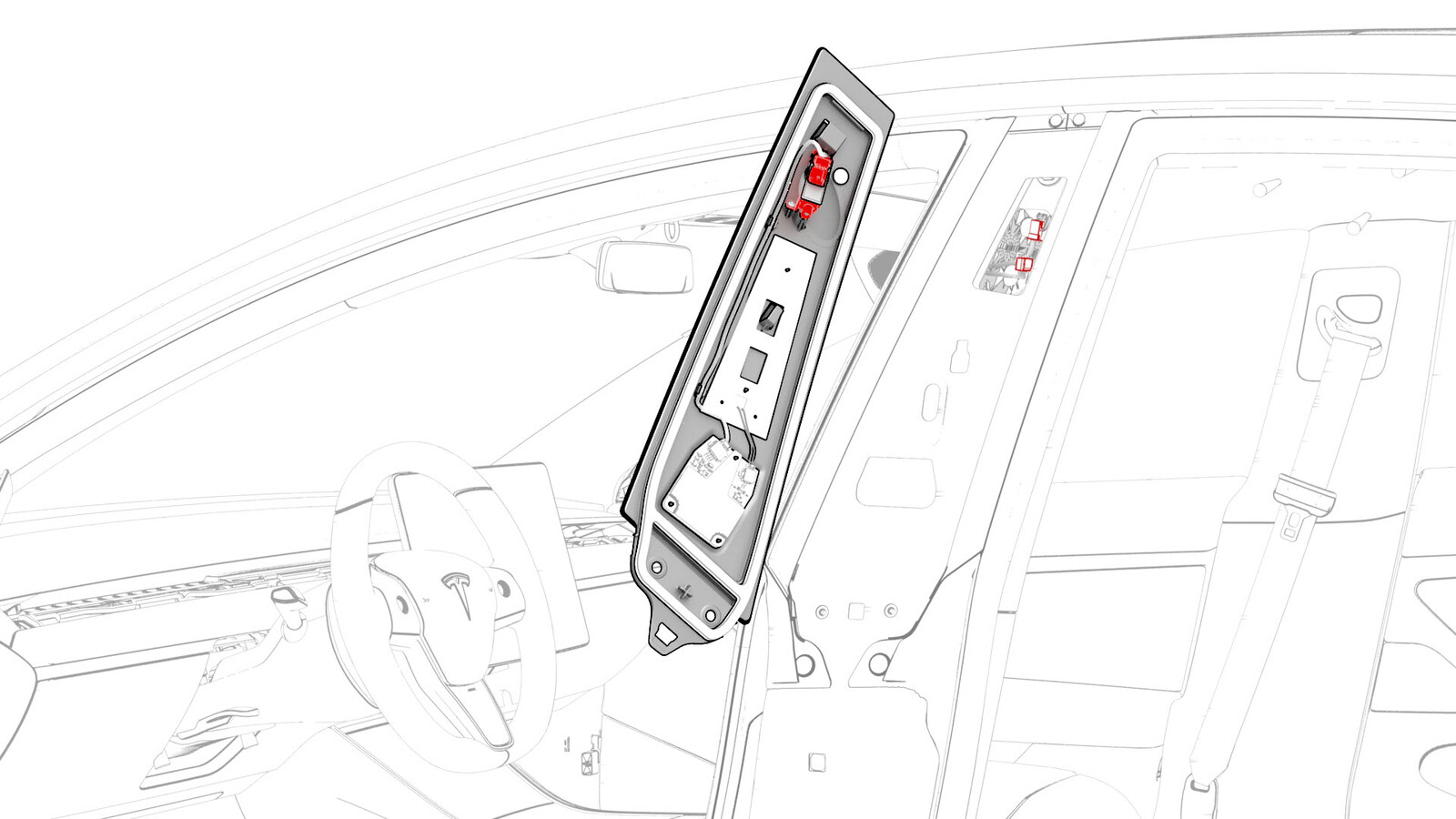

  3. 拆卸将 B 柱饰板固定到车身的螺栓,但此时请勿从车上拆下饰板。
  4. 从车身松开 B 柱饰板,然后从 B 柱饰板断开摄像头连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心操作,避免损坏摄像头连接器。
  5. 车上拆下 B 柱饰板。

安装

  1. 将摄像头连接器连接到 B 柱饰板,然后将饰板就位。
  2. 安装将 B 柱饰板固定到车身的螺栓。
    5 Nm (3.7 lbs-ft)
  3. 将 B 柱饰板紧固件盖板放置到位,然后接合将 B 柱饰板紧固件盖板固定到车辆的卡子。
  4. 关闭左后车门。
  5. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
    Informational PurposesAn informational icon, calling your attention
    如果将重新安装原车 B 柱饰板总成,请跳过此步骤。
  6. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  7. 在 Toolbox 中,点击 “Dashboard” 选项卡。
  8. 点击 “Service Tools”。
  9. 点击 “DAS Image Capture”。
  10. 点击“Clear Calibration Pillars”。
  11. 点击 “Capture Image” 以检查当前设置。
  12. 查看图像,确保所有摄像头均能够准确捕获图像。
  13. 确认 B 柱饰板上所有卡片钥匙均可按设计运行。
  14. 断开笔记本电脑与车辆的连接。
  15. 告知客户,现在需要手动驾驶,以使摄像头进行自校准。
    Informational PurposesAn informational icon, calling your attention
    根据道路类型和路况,自校准可在手动驾驶 100 英里(160 公里)里程内完成。自校准完成前,如果尝试启用 Autopilot 自动辅助驾驶功能,将显示“当前无法使用 Autopilot 自动辅助驾驶功能”:尝试启用 Autopilot 自动辅助驾驶功能时,显示屏上会出现“正在校准摄像头,必须进行手动驾驶”。
