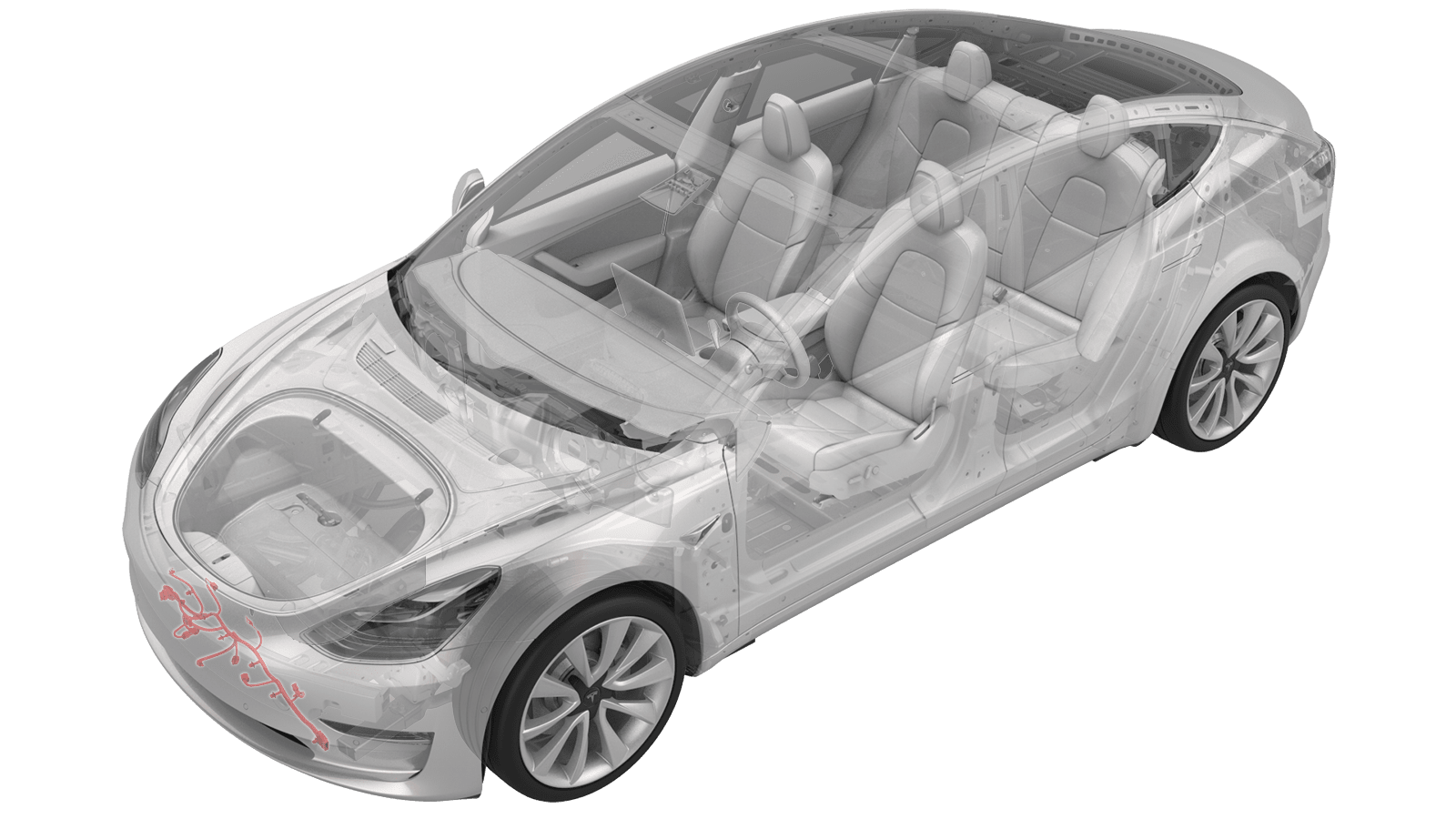

线束 - 前端模块（拆卸和更换）

校正代码 17101402 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2026 年 3 月 8 日：添加了断开和连接低压电源的步骤。
  • 2023 年 3 月 22 日：删除了第 11 步末尾的不必要超链接。

拆卸

  1. 打开所有四个车门，降下所有四个车窗。
  2. 断开低压电源。请参阅 12V/低压电源（断开和连接）。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 拆下前保险杠饰板请参阅 饰板 - 前（拆卸和安装）。

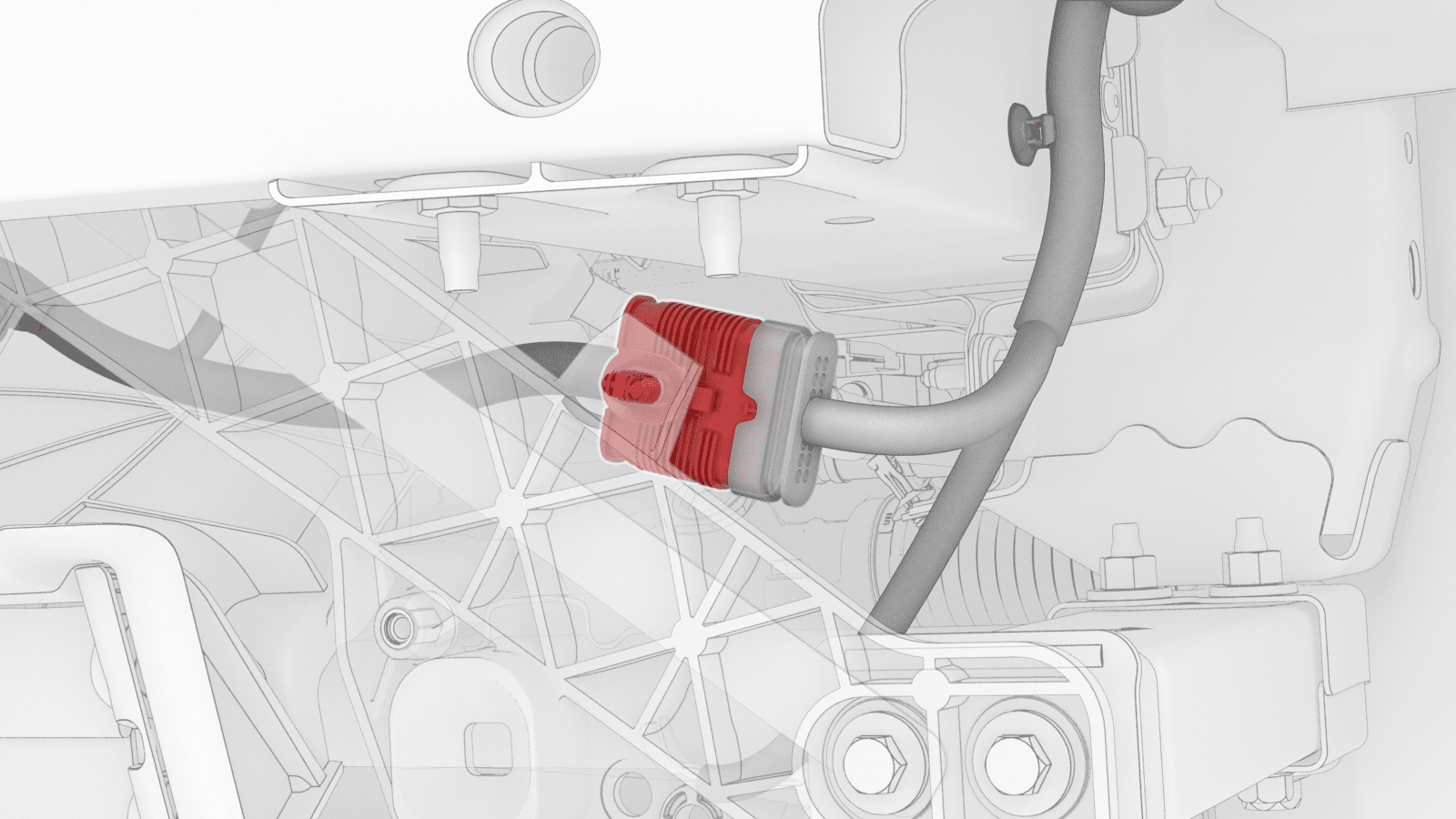

  5. 松开连接器锁，然后断开左侧和右侧前端支架电气线束连接器。

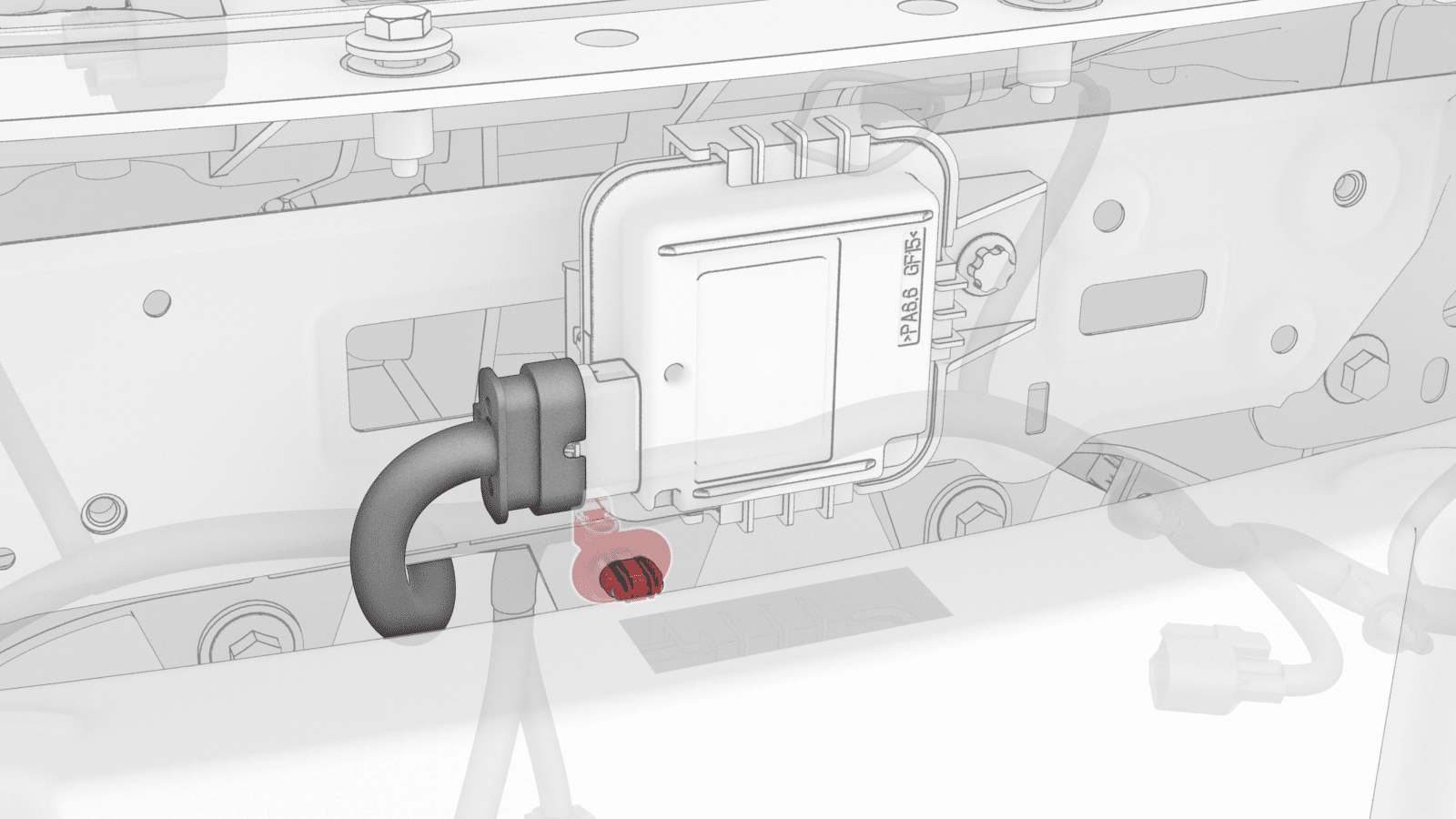

  6. 松开将前雷达传感器线束固定到前端支架的夹子。
  7. 断开电气线束连接器与雷达传感器的连接。
  8. 如果适用，断开电气连接器与 HomeLink 发射机模块的连接。
  9. 松开将 BLE 总成线束固定到前端支架的夹子，然后断开电气线束连接器与前部 BLE 总成的连接。
    注
    BLE 总成仅适用于 2017 年 12 月之前生产的车辆。
  10. 从喇叭总成上断开电气连接器 (x2)。
  11. 松开连接器锁，然后断开主动进气格栅电气连接器。
  12. 松开将 FEM 电气线束固定到前端支架的夹子 (x11)，然后从前端支架上拆下线束。

安装

安装程序与拆卸程序相反。

警告
更换任何受损的卡子。
