  灯 - 雾 - 前 - 调节(欧洲、中东和非洲地区使用 LET 工具)
     校正代码
    17400190
    0.24


            注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

            注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。

            注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码
    17400190
    0.24


            注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

            注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com。

            注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。


- 2025-08-01: 在程序中添加了MS、MX、MSP2 和 MXP2。
- 2025-07-25: 发布了新的程序。
此程序需要使用专用工具:
| 供应商 | 零件号 | 描述 |
| 所需的 Tesla | 1133367-00-B | LET 前照灯校准器 PLA |
调节雾灯
- 将车辆停放在水平面上。
- 确保所有轮胎已充气至规定值。
-


- 打开前备箱盖
- 将前照灯校准器放置在前饰板前方 15 厘米处。
-

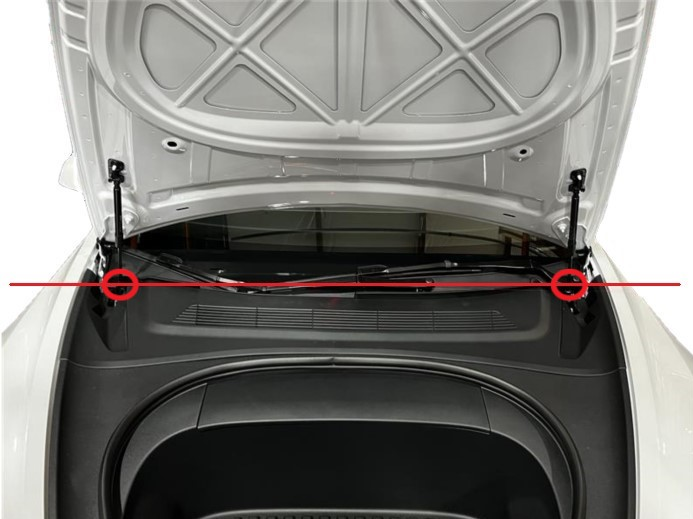

          使用遮阳板/激光器使校准器与前备箱盖撑杆之间的轴线垂直。
          注如果前照灯校准器可以在左右雾灯之间移动,且保持投射到前备箱盖撑杆上的激光角度相同,则表示校准器设置正确,垂直于车辆。
-

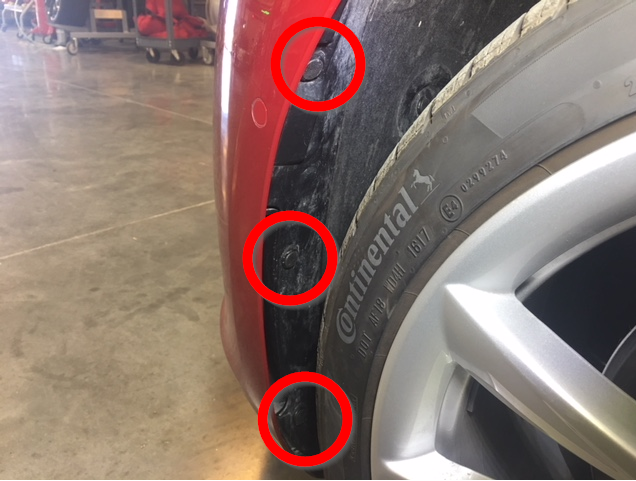

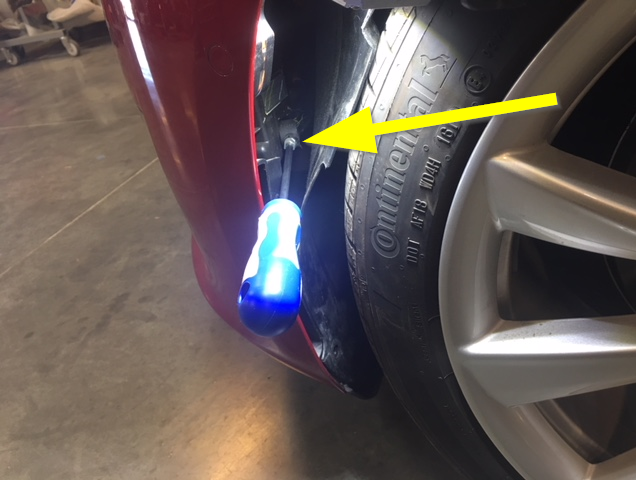

          拆下左右轮拱内衬上的前部卡子(3 个)。
          图 1. LH 如图所示,RH 类似
- 关闭前备箱盖,打开雾灯。
- 遮住两个前照灯。
- 打开前照灯校准器。
-

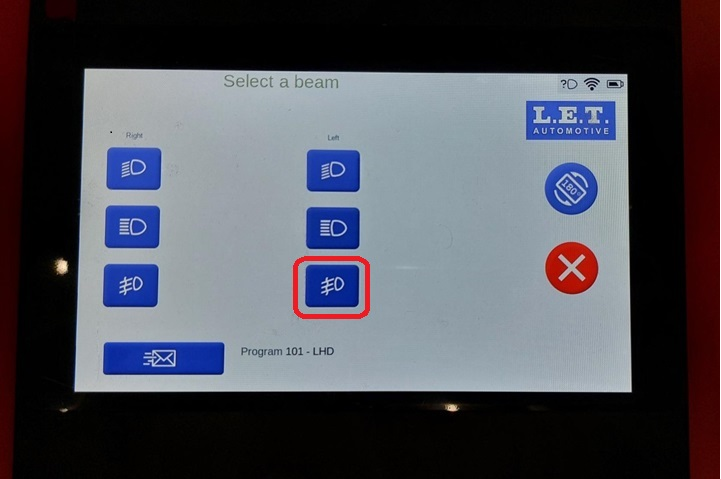

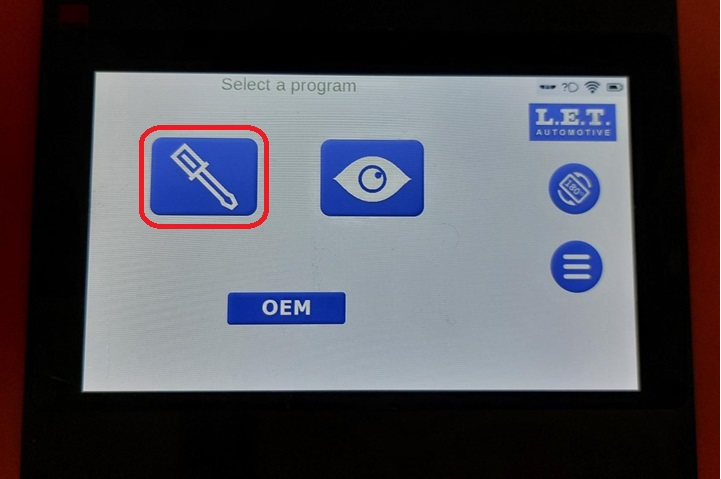

          选择前照灯校准器上的调节(螺丝刀)按钮,然后选择左雾灯图标。

-
          选择高度 <0.8 米。

-

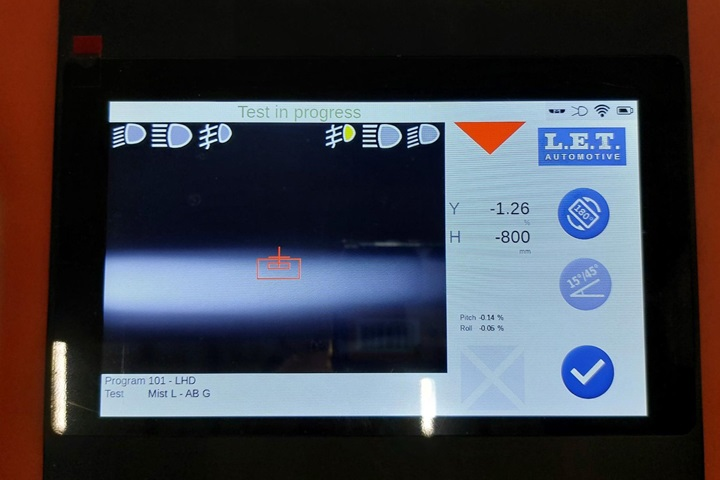

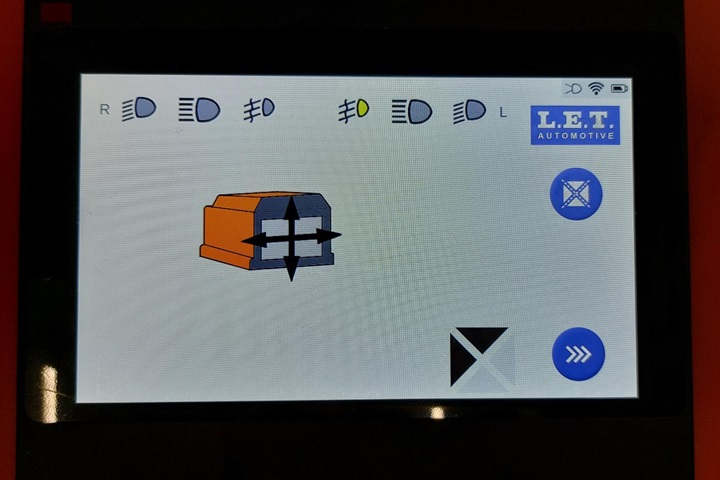

          跟随屏幕上的黑色箭头移动前照灯校准器。校准器居于雾灯中心后,选择 "X" 按钮并进入调节页面。

-

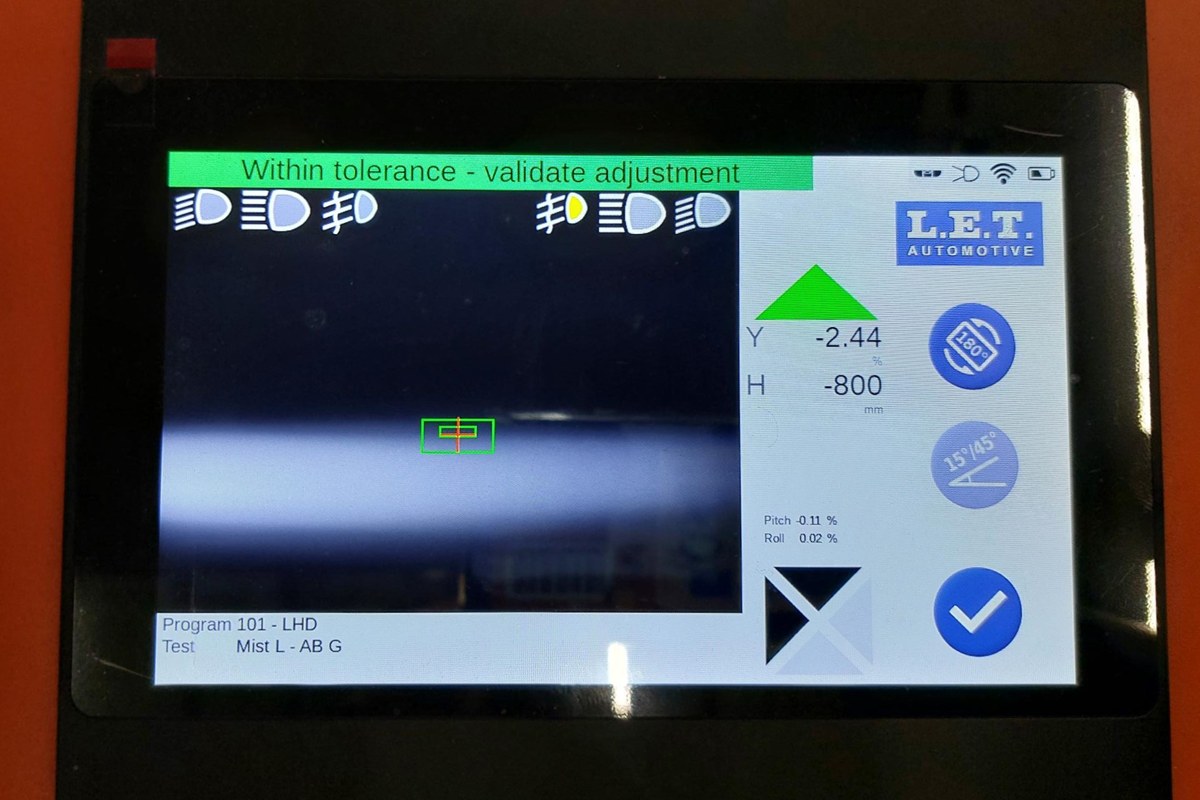

          按照前照灯校准器上的指示方向调整左雾灯。数值在规格范围后,选择对号标记。

- 将前照灯校准器放置在右雾灯前部。
-

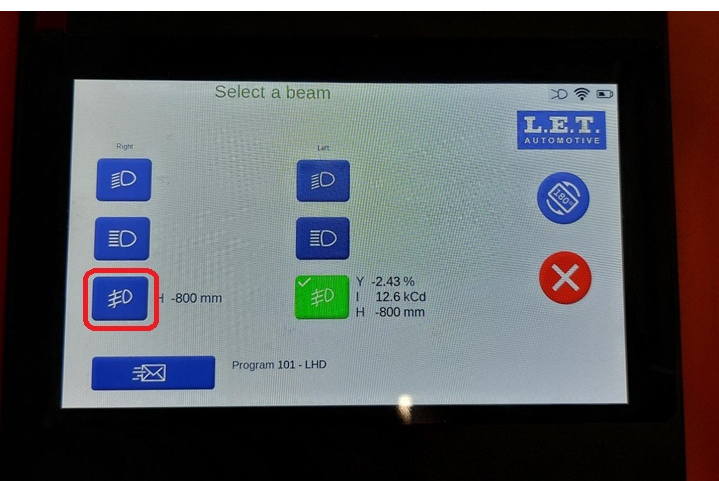

          选择前照灯校准器上的右雾灯图标。

-
          对右雾灯重复第13步和第14步。

-

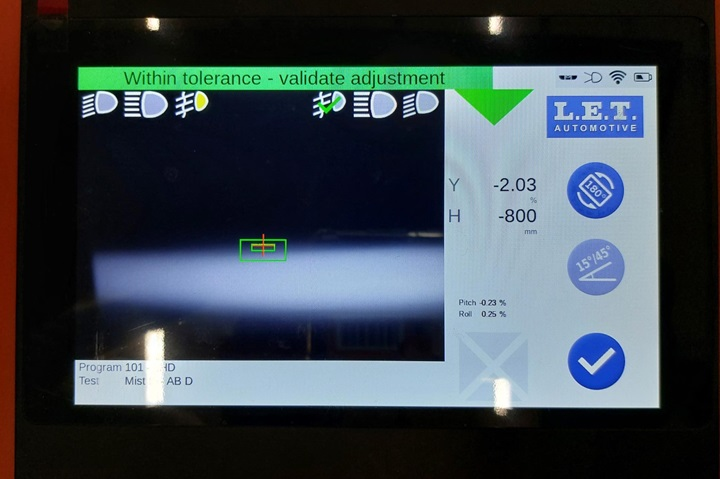

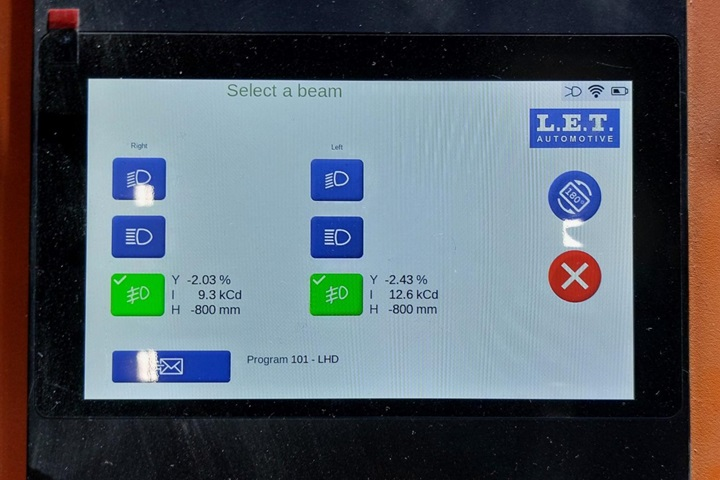

          左右雾灯均调整到规格范围后,选择对号标记以查看调整值。

- 关闭前照灯校准器。
-
          安装用于固定左右轮拱内衬的前部卡子(3 个)。
          图 2. LH 如图所示,RH 类似
