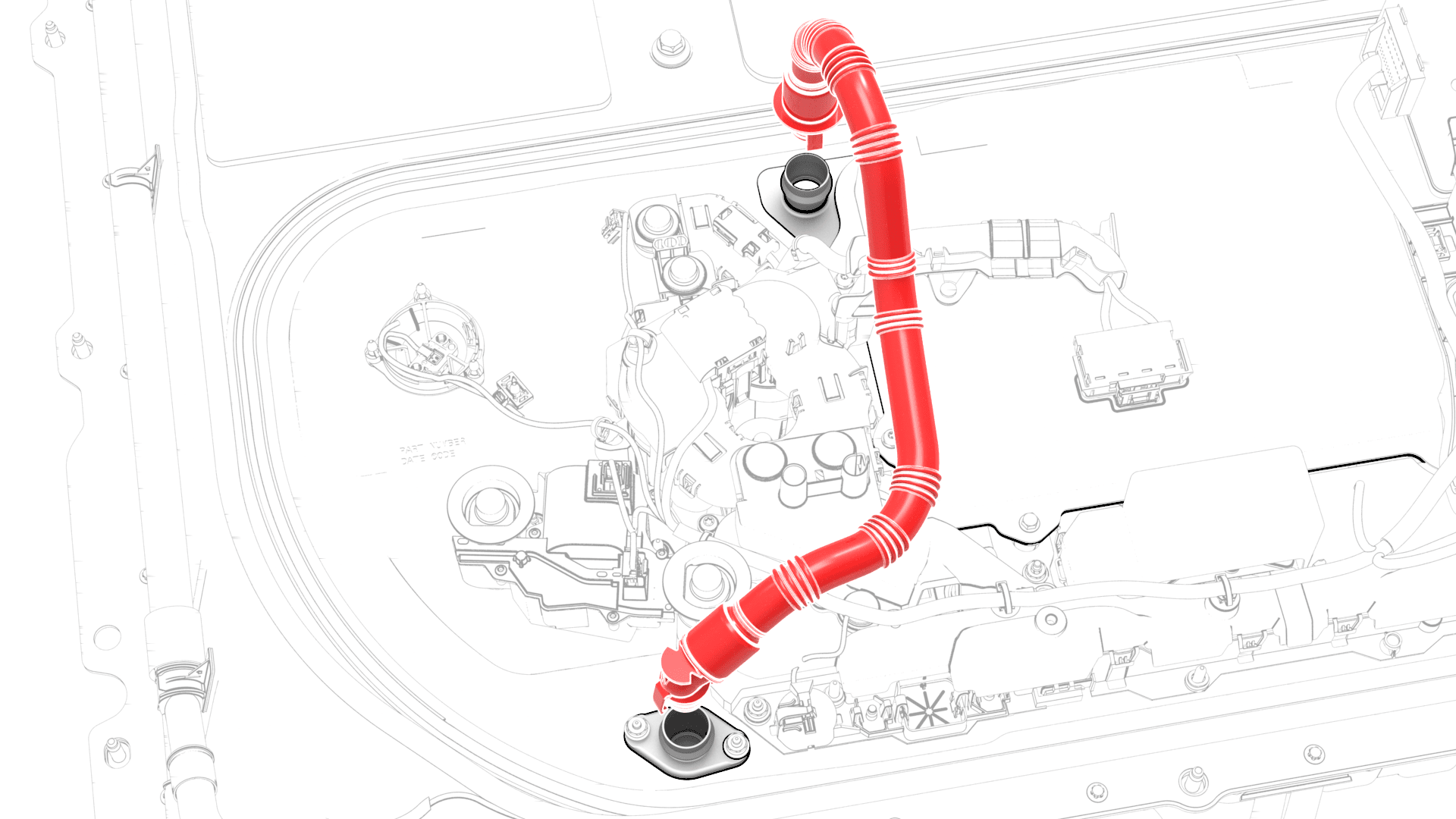

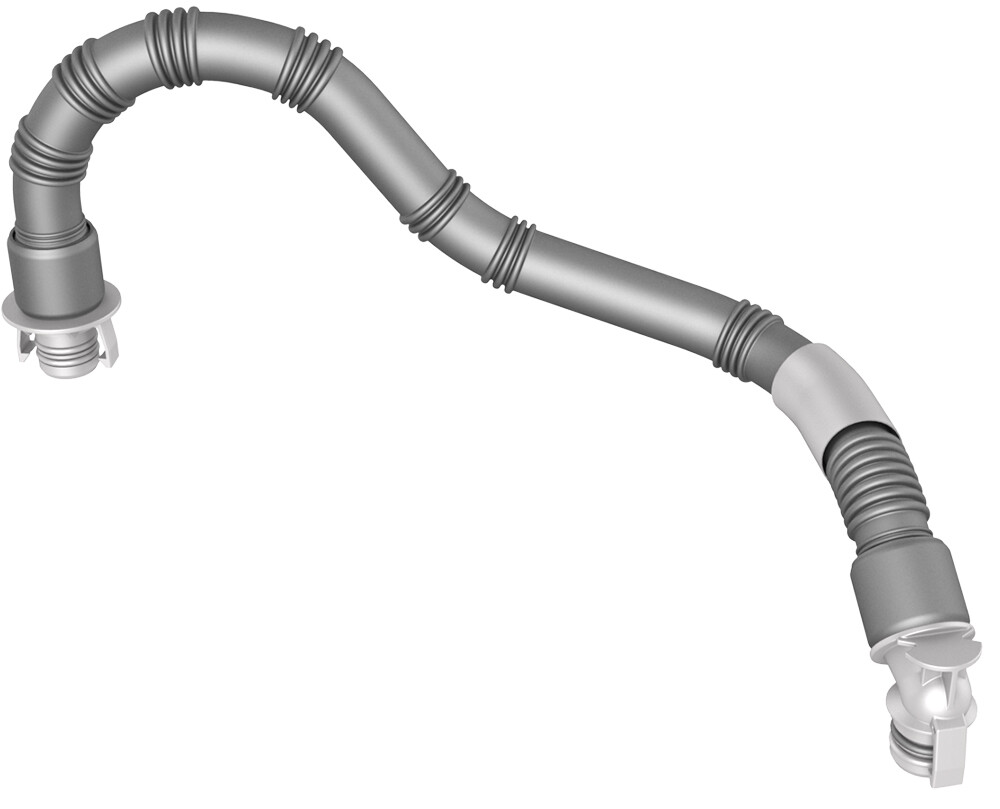

管 - 出口 - 冷却液 - 功率转换系统（拆卸和更换）
校正代码
16202202 2.52 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
- 1111868-00-B 功率转换系统冷却液连接器拆卸，M3
- 1135762-00-A 冷却软管维修堵头套件，Model 3
警告
只有接受过高压安全意识培训并完成全部所需认证课程（如适用）的维修技工才允许执行此程序。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
拆卸
- 排放功率转换系统中的冷却液。请参阅高压电池仓冷却液（排放和重新加注）。
- 拆下烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
- 拆卸高压电池负极触点开关。请参阅触点开关 - 负极 - 高压电池（拆卸和更换）。
- 分别切割 2 块吸收垫至一半以形成狭缝，然后用带狭缝的吸收垫裹住各冷却液输出管接头。
-
使用冷却液连接器拆卸工具，阔开管道接头夹，使其宽于功率转换系统上的钩锁。
注本视频演示如何从功率转换系统上断开冷却液软管并插上接头。

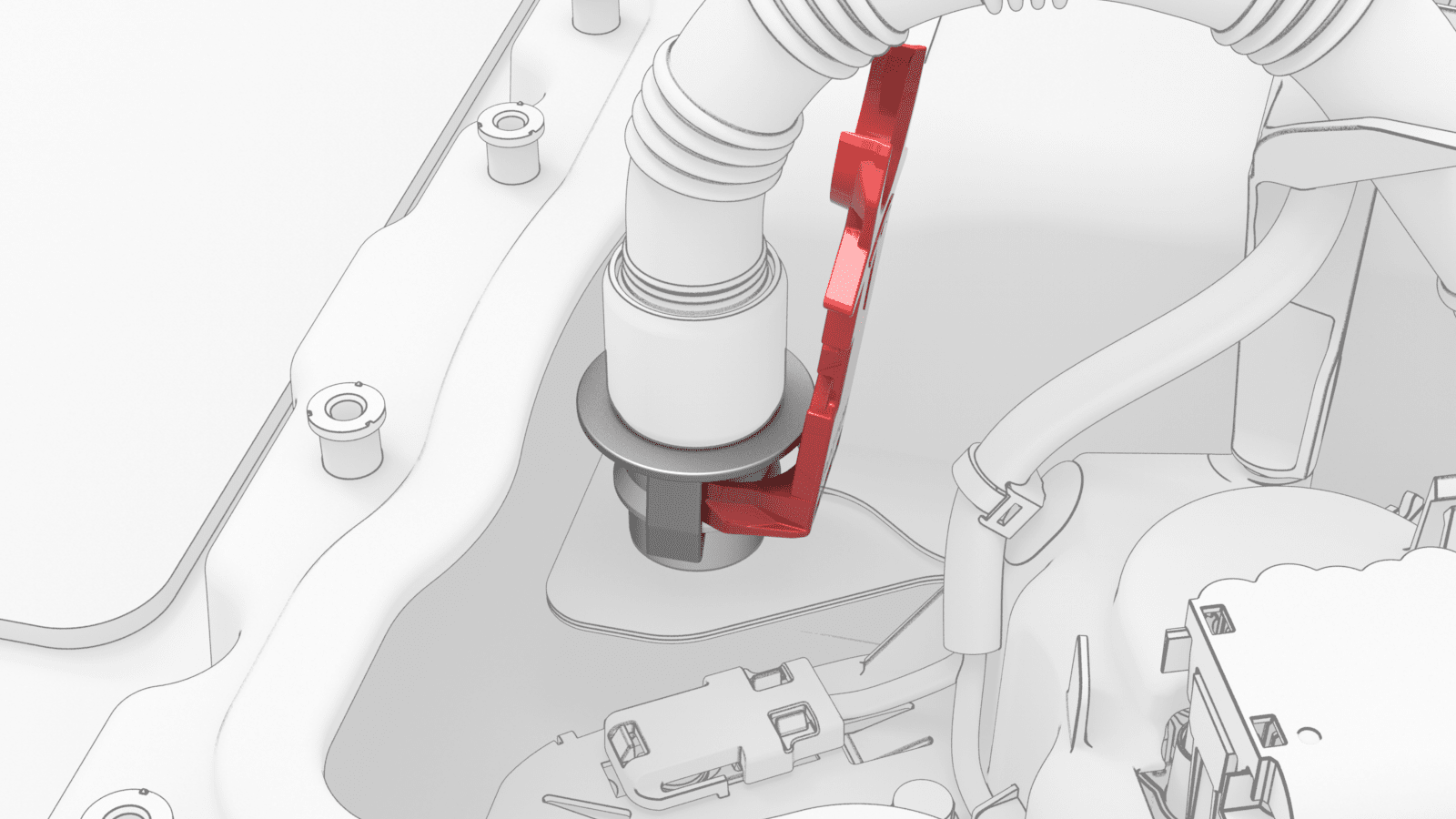

图 1. 冷却液连接器拆卸工具示例
- 向上拉动工具和管道接头，使接头从功率转换系统上断开。
-
重复执行第5和第6步，处理电池法兰处的其他管道接头。
注请参阅上一步中的视频。
-
拆卸将管道固定到高压电池交流入口线束的夹子，然后从车辆上拆下管道。
- 将插头安装到功率转换系统和电池法兰中。
-
擦除迸溅的冷却液。
警告迸溅出的冷却液可能形成电路。
安装
-
擦除迸溅的冷却液。
警告迸溅出的冷却液可能形成电路。
-
在将管道插入功率转换系统前，应确保 O 型环未损坏，且稳妥固定在连接器卡槽中。按需更换组件。

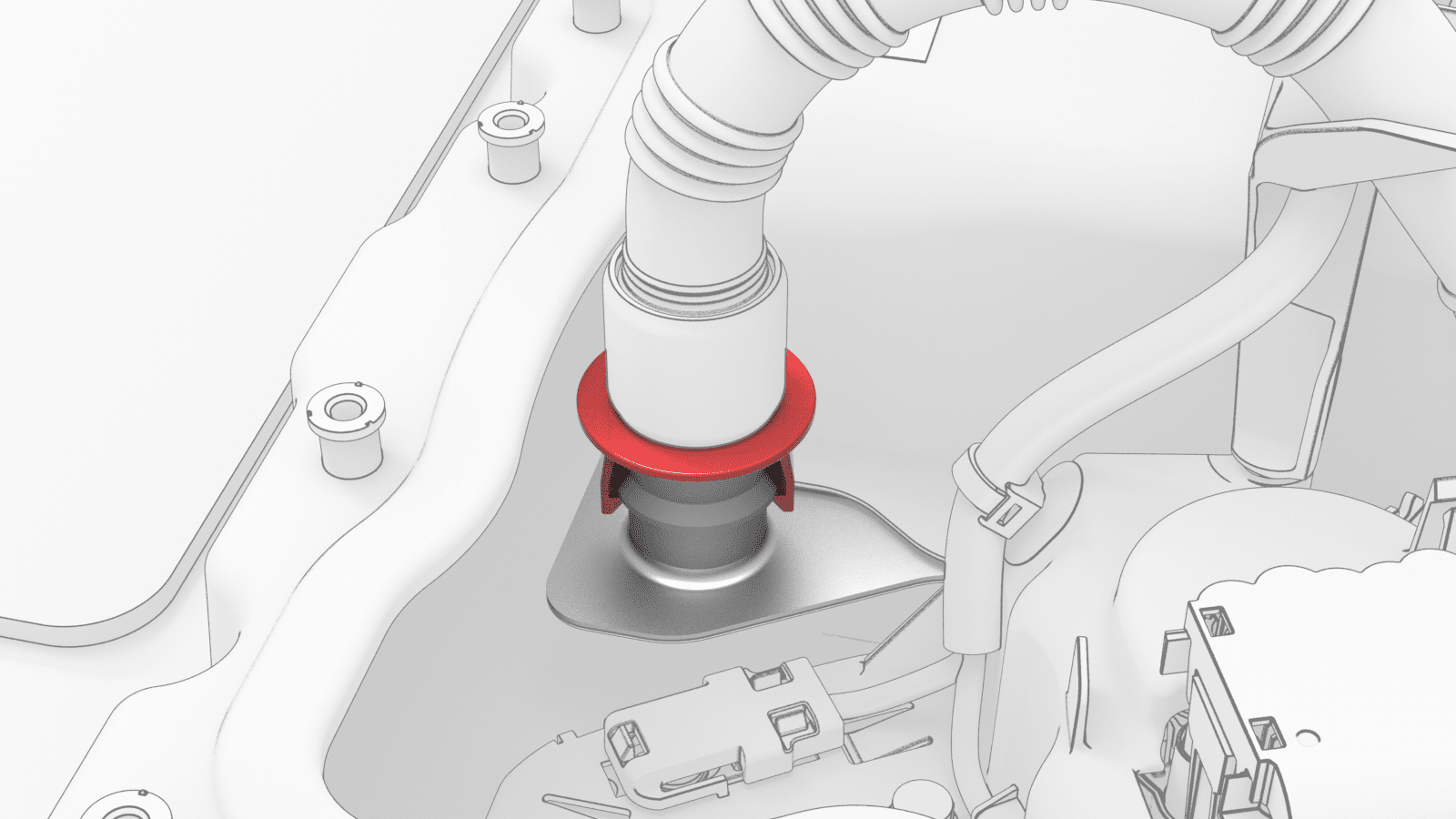

O 型环状况良好
O 型环情况不佳
- 使用 Krytox 203 润滑剂对冷却液输出管道 O 型环进行润滑。
- 从功率转换系统和电池法兰上拆下堵头。
-
将冷却液输出管道安装到功率转换系统和电池法兰上。
-
稳妥下压管道接头，确保接头牢固连接。
警告验证两处夹子已将功率转换系统上的钩锁和电池法兰完全锁紧，然后向上拉动接头以检查牢固性。
图 2. 稳妥连接示例
-
从冷却液输出管接头周围取走吸收垫，然后擦除迸溅的冷却液。
警告迸溅出的冷却液可能形成电路。
- 紧固将管道固定到高压电池交流入口线束的卡子。
- 执行高压电池仓冷却液泄漏测试。请参阅高压电池仓冷却液泄漏测试。
-
仅连接 12V 辅助电池负极端子。
6 Nm (4.4 lbs-ft)警告此时切勿按照程序连接 12V 电源。 - 将 12V 充电器连接到 12V 辅助电池端子上。
- 重新加注冷却液。请参阅高压电池仓冷却液（排放和重新加注）。
- 在触摸屏上，点击。
- 断开 12V 充电器与 12V 辅助电池端子的连接。
- 断开 12V 辅助电池负极端子。
- 安装高压电池负极触点开关。请参阅触点开关 - 负极 - 高压电池（拆卸和更换）。
- 测量烟火电池隔离开关安装点间的电压，然后安装烟火电池隔离开关。请参阅烟火电池断接开关（拆卸和更换）。
