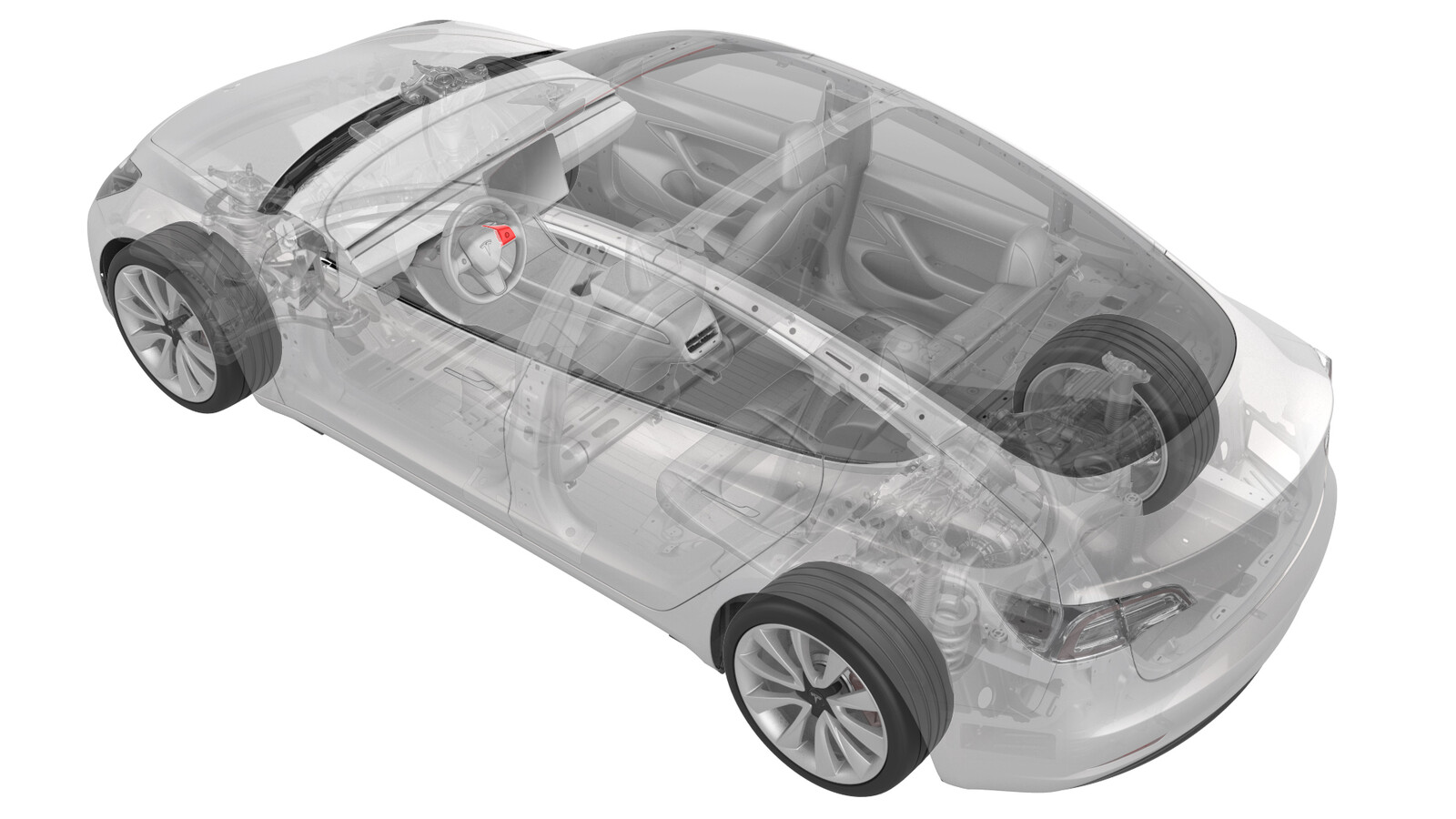

开关 - 方向盘 - RH（拆卸和更换）

校正代码 17300802 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至 ServiceManualFeedback@tesla.com。。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下驾驶位安全气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  2. 断开方向盘电气线束与连接器之间的连接。
  3. 断开电气线束与方向盘左侧开关连接器的连接。
  4. 断开电气线束与方向盘右侧开关连接器的连接。
  5. 松开用于连接喇叭总成的卡子，然后将喇叭总成置于一旁。
  6. 断开电气线束与下部连接器的连接，然后将电气线束从方向盘上拆下。
  7. 拆卸将周边亮条固定到方向盘的螺钉（4 个），然后将周边亮条拆下。
    5.4 Nm (4.0 lbs-ft)

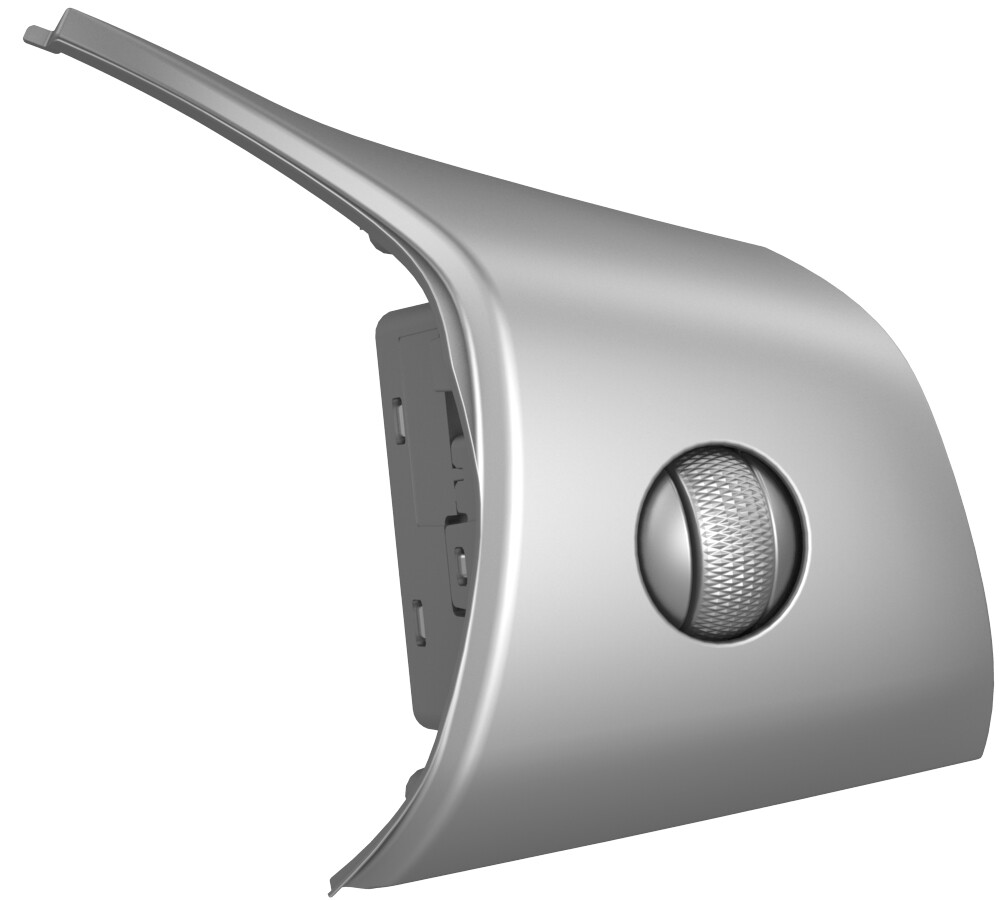

  8. 拆卸将方向盘右侧开关固定到周边亮条的螺钉（3 个），然后将开关从周边亮条上拆下。
    0.9 Nm (8 lbs-in)

安装

  1. 将方向盘右侧开关安装到周边亮条上，然后安装将开关固定到周边亮条的螺钉（3 个）。
    0.9 Nm (8 lbs-in)
  2. 将周边亮条安装到方向盘上，然后安装将周边亮条固定到方向盘的螺钉（4 个）。
    5.4 Nm (4.0 lbs-ft)
  3. 将电气线束安装到方向盘上，然后将电气线束连接到下部连接器。
  4. 将喇叭总成移至中央，然后紧固用于固定喇叭总成的卡子。
  5. 将电气线束连接到方向盘右侧开关连接器。
  6. 将电气线束连接到方向盘左侧开关连接器。
  7. 将方向盘电气线束连接到连接器。
  8. 安装驾驶位安全气囊。请参阅气囊 - 驾驶位（拆卸和更换）。
  9. 重新安装车辆固件。请参阅 软件重新安装 - 触摸屏。
  10. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  11. 在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "VCLEFT"，点击TEST-SELF_VCLEFT_X_SWCvia Toolbox: (link)，然后选择Run。
  12. 点击Actions选项卡，在搜索字段中输入 "VCLEFT"，点击TEST-RESET_VCLEFTvia Toolbox: (link)via Service Mode Plus:
    • Chassis ➜ SCCM ➜ Reset VCLeft
    • Low Voltage ➜ Power Distribution ➜ Reset VCLEFT
    • Mid Voltage ➜ Power Distribution ➜ Reset VCLEFT
    ，然后选择Run。
  13. 断开笔记本电脑与车辆的连接。
