亮条 - 围板 - LH(拆卸和更换)

校正代码 12200702 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
仅适用于欧洲:只有接受过二异氰酸酯操作培训并完成所有必修认证课程的技术人员才允许执行使用聚氨酯和含有二异氰酸酯的其他产品的程序。处理含有二异氰酸酯的产品时必须穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 使用外部开关打开掀背车门。

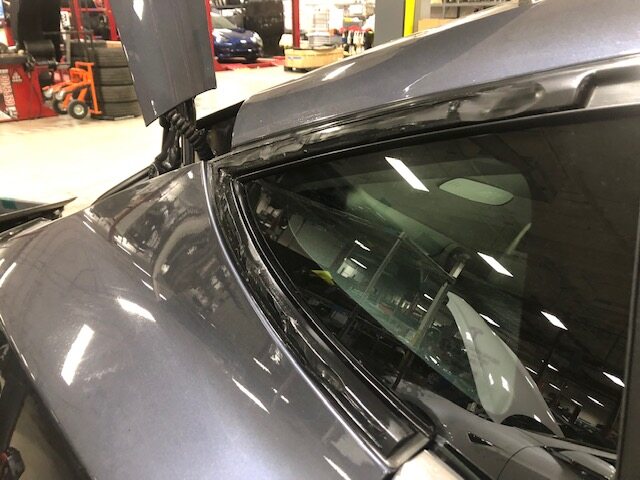

  2. 拆下 LH 上部发亮部件。请参阅亮条 - 上 - LH(拆卸和更换)

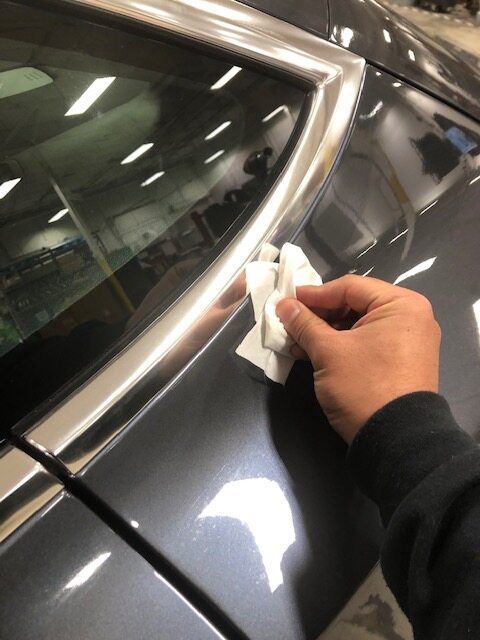

  3. 使用 IPA 湿巾清洁后角窗玻璃的外部区域。
    Informational PurposesAn informational icon, calling your attention
    至少风干 1 分钟。

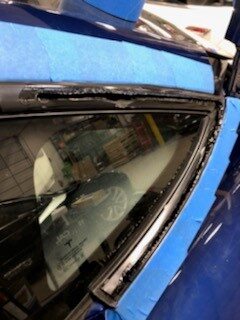

  4. 在后角窗玻璃车身区域周围粘贴遮蔽胶带。

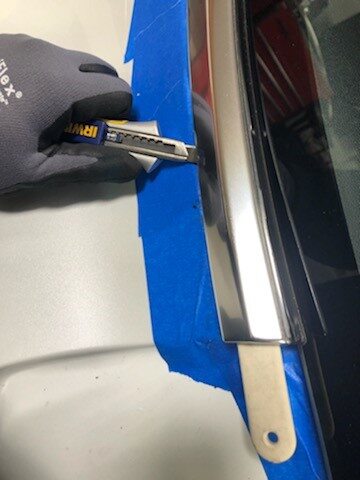

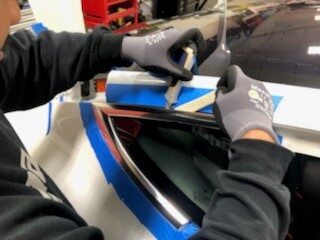

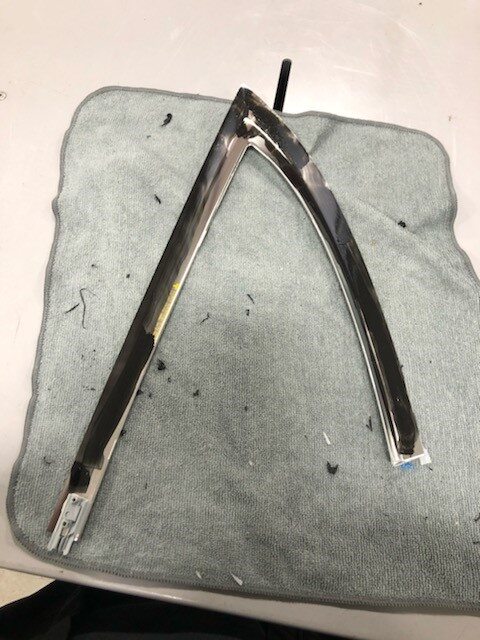

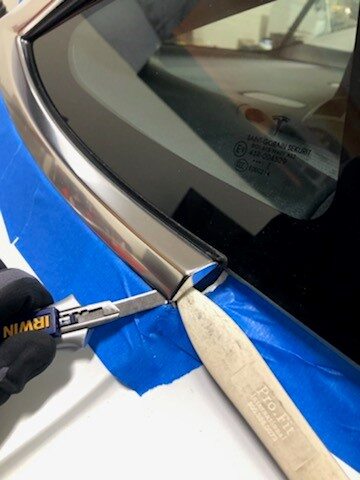

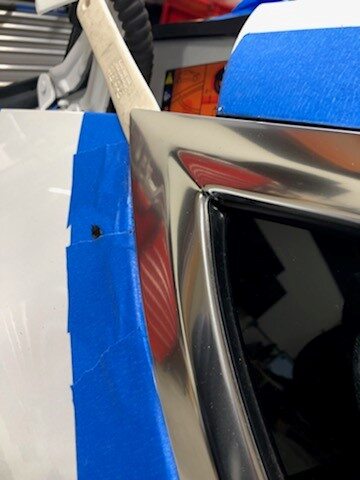

  5. 使用塑料饰板工具,将 LH 围板发亮部件的后部边缘从 LH 后角窗玻璃处撬出,然后使用可伸缩刀片切割将发亮部件固定到车辆的聚氨酯。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用切削工具时,请务必佩戴防割手套。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心处理将后围亮条固定到车身左上部亮条的卡子。

安装

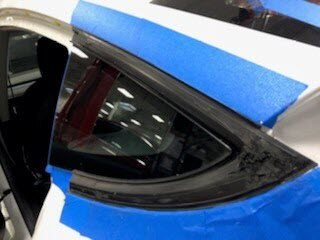

  1. 使用 IPA 湿巾清洁聚氨酯路径。
    Informational PurposesAn informational icon, calling your attention
    至少风干 1 分钟。

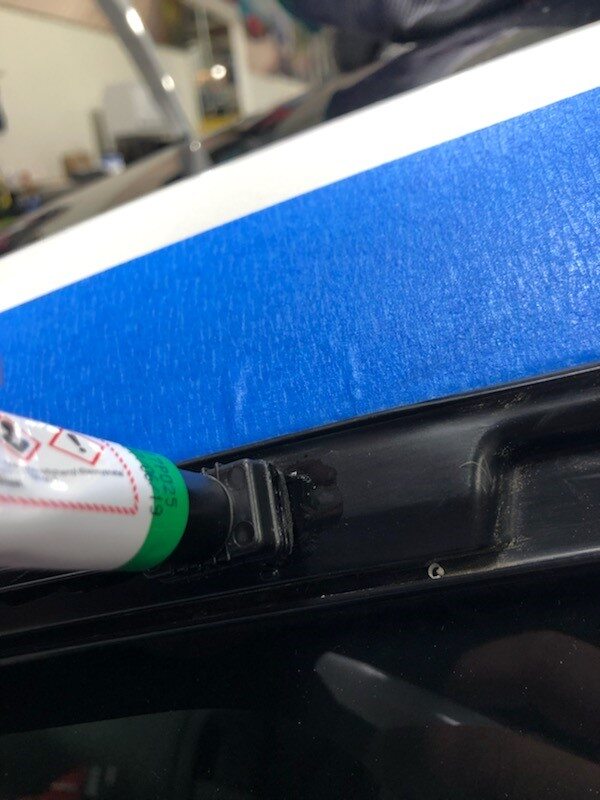

  2. 向封装玻璃和 LH 围板发亮部件的聚氨酯路径上涂抹 Betaprime 5504G。
    Informational PurposesAn informational icon, calling your attention
    Betaprime 在 20˚F (-7˚C) 及以上的温度下可在两分钟内风干,在 0˚F (-18˚C) 和 20˚F (-7˚C) 之间只需 10 分钟即可风干。
  3. 将遮蔽胶带从车身上撕掉。

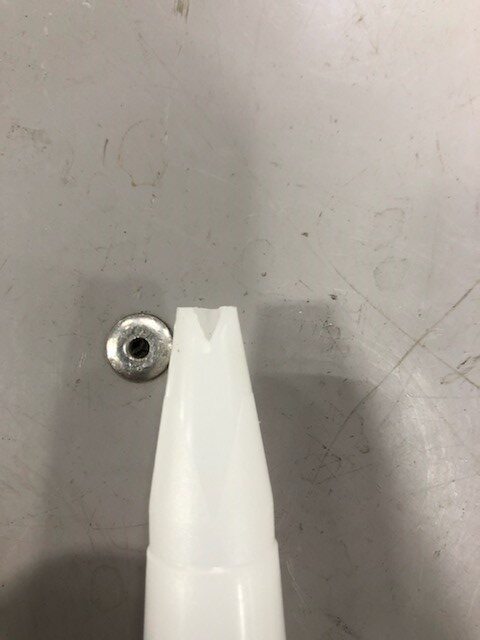

  4. 备好填缝枪和聚氨酯
    Informational PurposesAn informational icon, calling your attention

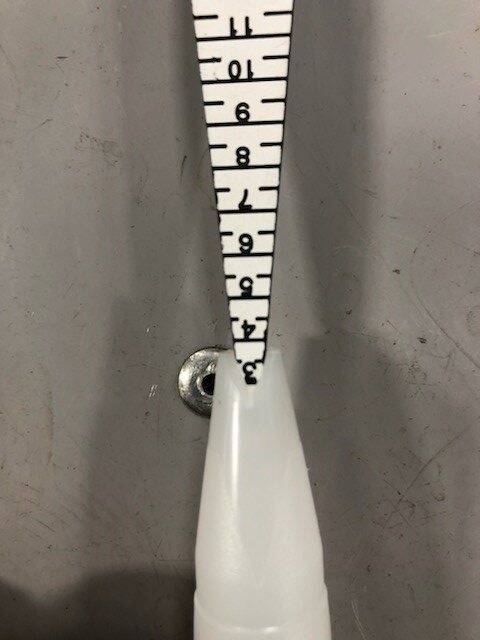

    开口的宽度必须约为 3.5 毫米,高约为 1.5 毫米。

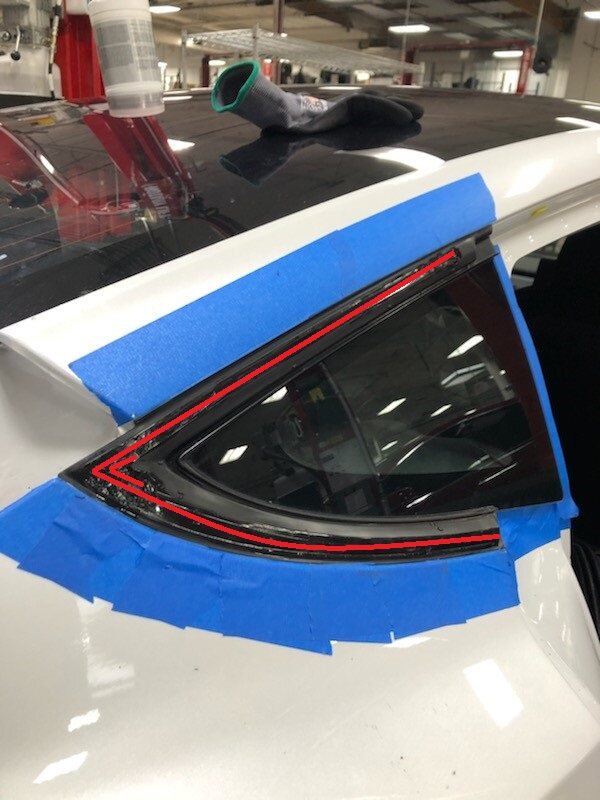

  5. 沿着初始路径向围板玻璃密封件上涂抹聚氨酯。
  6. 将 LH 围板发亮部件放在车辆上,然后用力按压饰板,确保其完全就位。

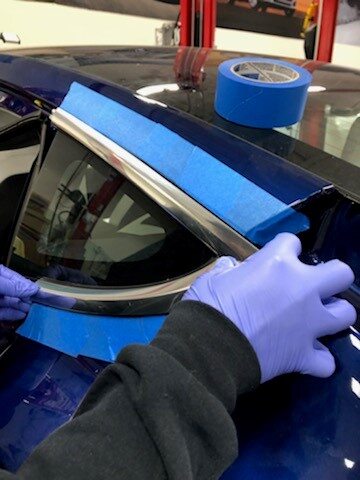

  7. 使用遮蔽胶带固定发亮部件。
  8. 安装 LH 上部发亮部件。请参阅亮条 - 上 - LH(拆卸和更换)
  9. 关闭掀背车门。
  10. 固化后拆下胶带。
    Informational PurposesAn informational icon, calling your attention
    至少固化一小时。擦掉任何残留物。
