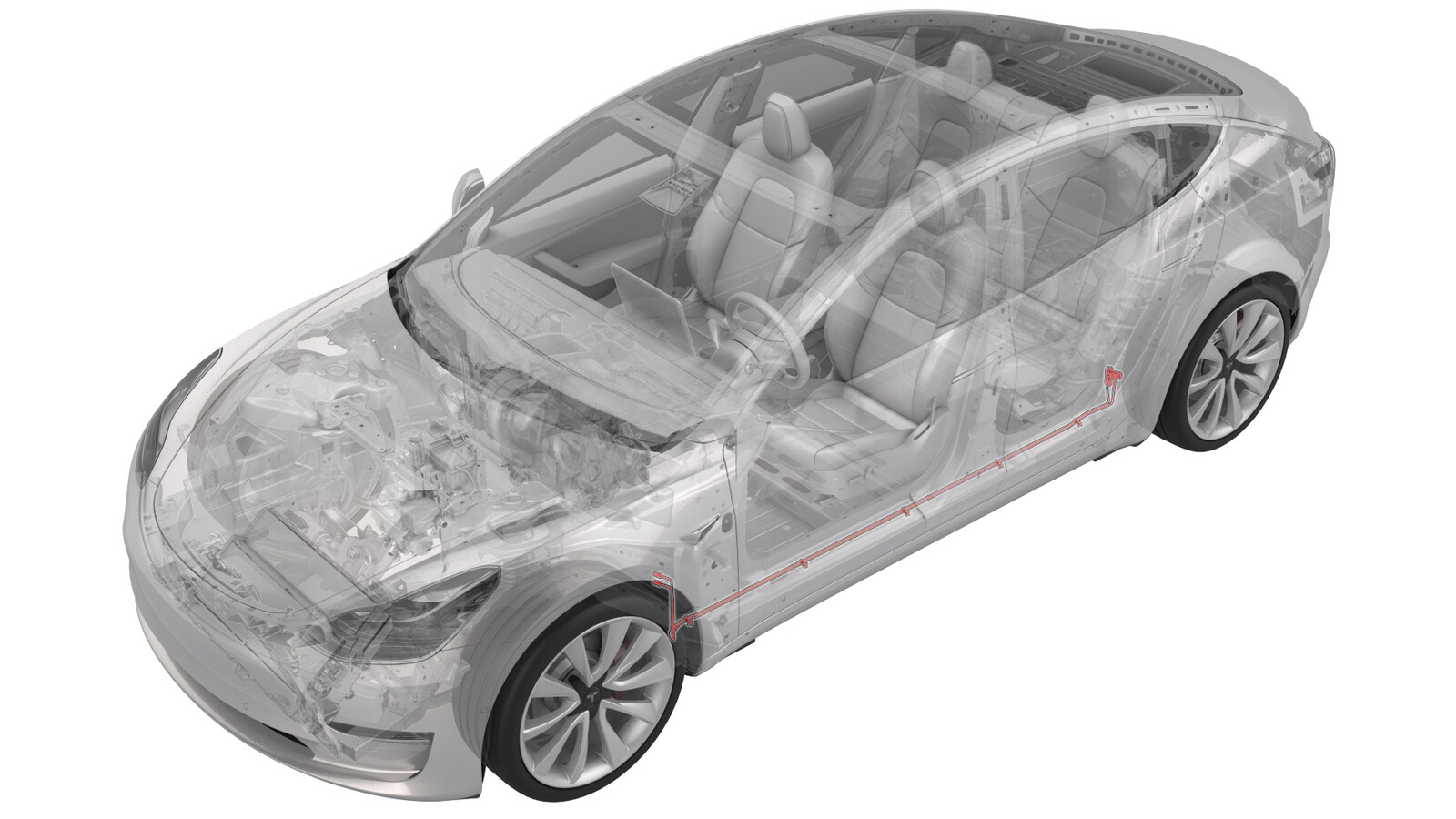

制动管路 - 左侧 门槛（拆卸和更换）

校正代码 33035102 4.68 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-05-09: 将制动管路管束螺母的扭矩规格更新为 16 Nm。
设备：
  • 1079041-00-A 爪型扩口螺母套件

拆卸

  1. 警告

    Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.

    注

    根据当地的环境法规处理使用过的制动液。

  2. 拆下 LH 和 RH 下部摇杆板盖。请参阅盖板 - 门槛板 - 下 - 左侧（拆卸和更换）。
  3. 拆卸高压电池。请参阅高压电池 (RWD)（拆卸和安装）。
  4. 拆卸左前轮拱内衬。请参阅轮拱内衬 - 前 - LH（拆卸和更换）。
  5. 拆下 LH 后轮拱内衬。请参阅轮拱内衬 - 后 - LH（拆卸和更换）。
  6. 将机油排放容器放在前制动管路接线盒下方。
  7. 从接线盒上拆下制动管路管束螺母。排出制动液。使用爪形加长件拧紧螺母以进行安装。
    16 Nm (11.8 lbs-ft)
  8. 将机油排放容器放在后制动管路接线盒下方。
  9. 从接线盒上拆下制动管路管束螺母。排出制动液。使用爪形加长件拧紧螺母以进行安装。
    16 Nm (11.8 lbs-ft)

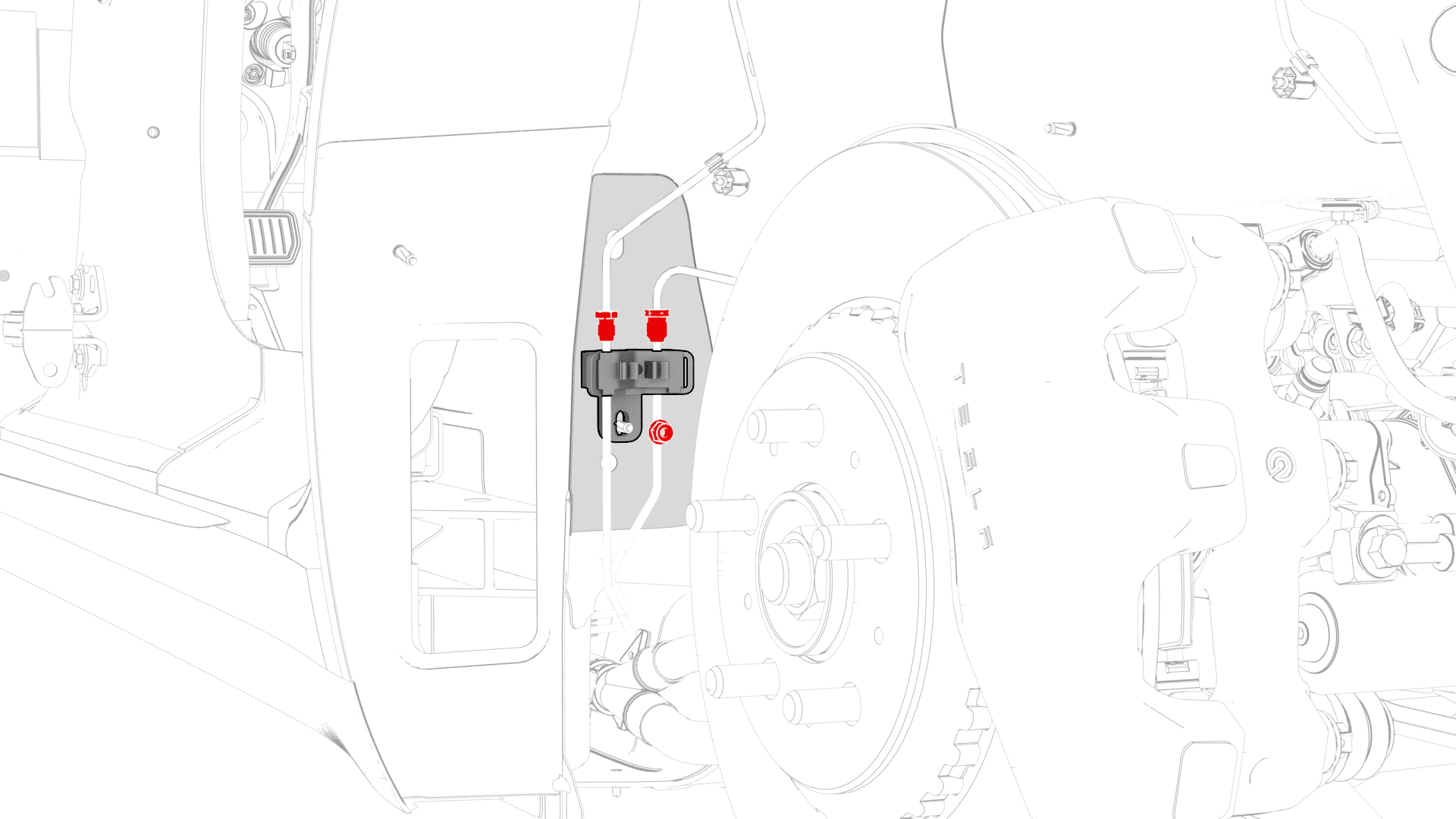

  10. 拆下将后接线盒固定到车身的螺母，然后将接线盒与车身分离。
    7 Nm (5.2 lbs-ft)

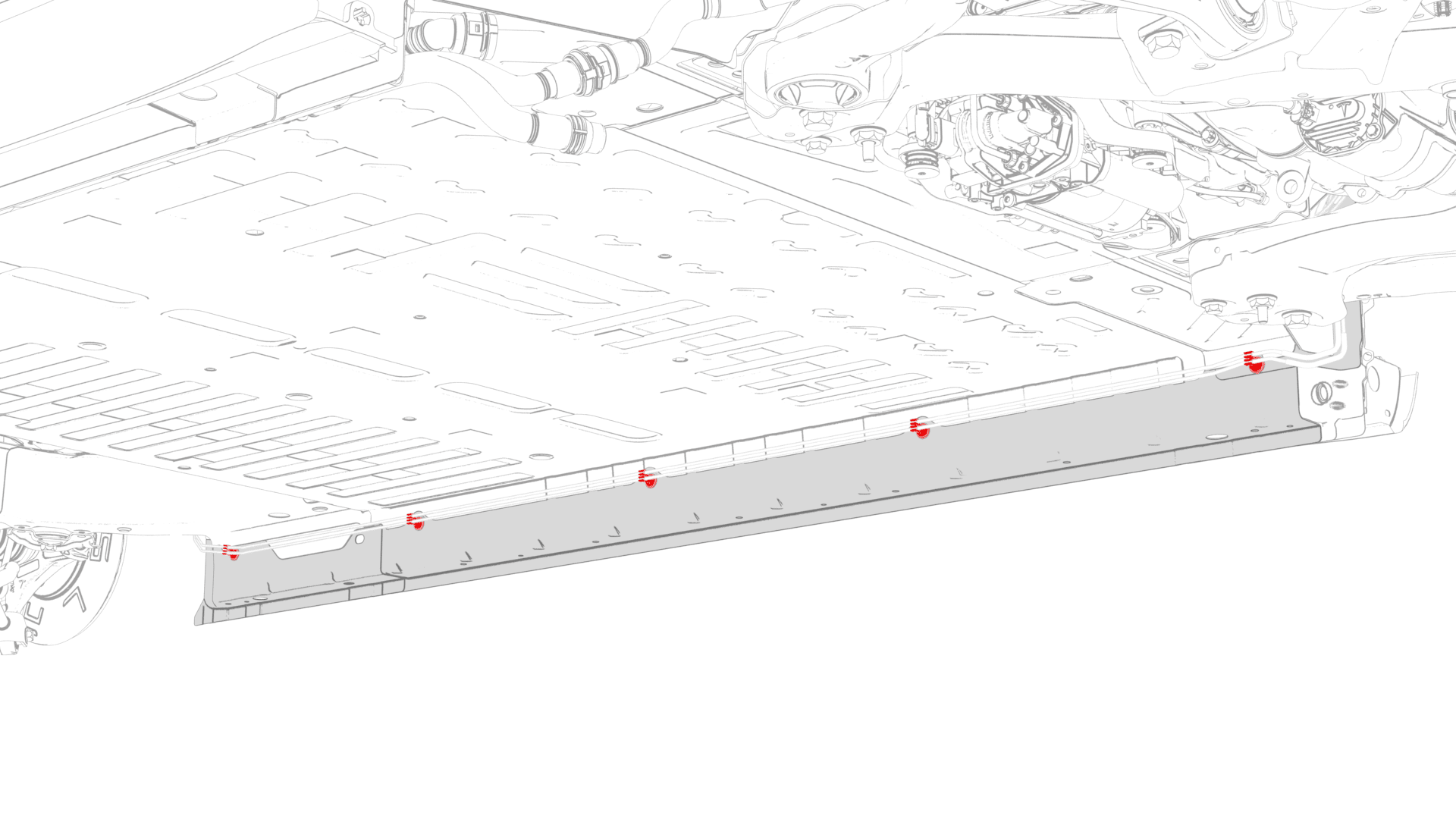

  11. 松开将制动管路连接到车身的夹子。

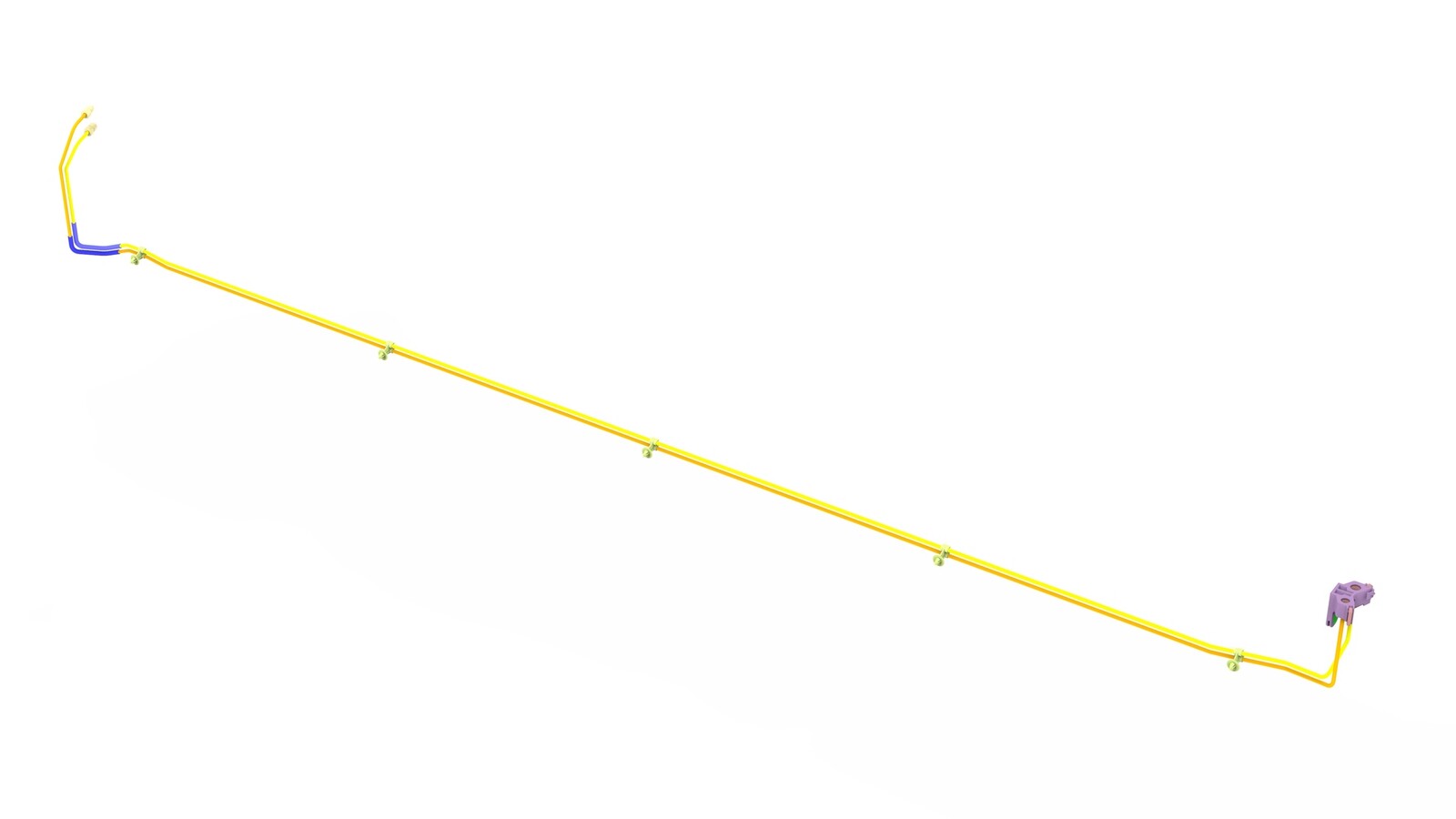

  12. 从车上拆下制动管路。

安装

安装程序与拆卸程序相反，以下各项除外：

  • 警告

    Replace all nyloc nuts.

    警告

    Do not work on an incorrectly supported vehicle.

  • 对后制动钳的制动管路执行排放操作。请参阅制动液排放 - 单个制动钳。
