固定件 - 传感器 - 驻车距离(拆卸和更换)

校正代码 17272682 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

此程序需要使用专业工具:1638000-00-A 驻车传感器固定件套件

程序

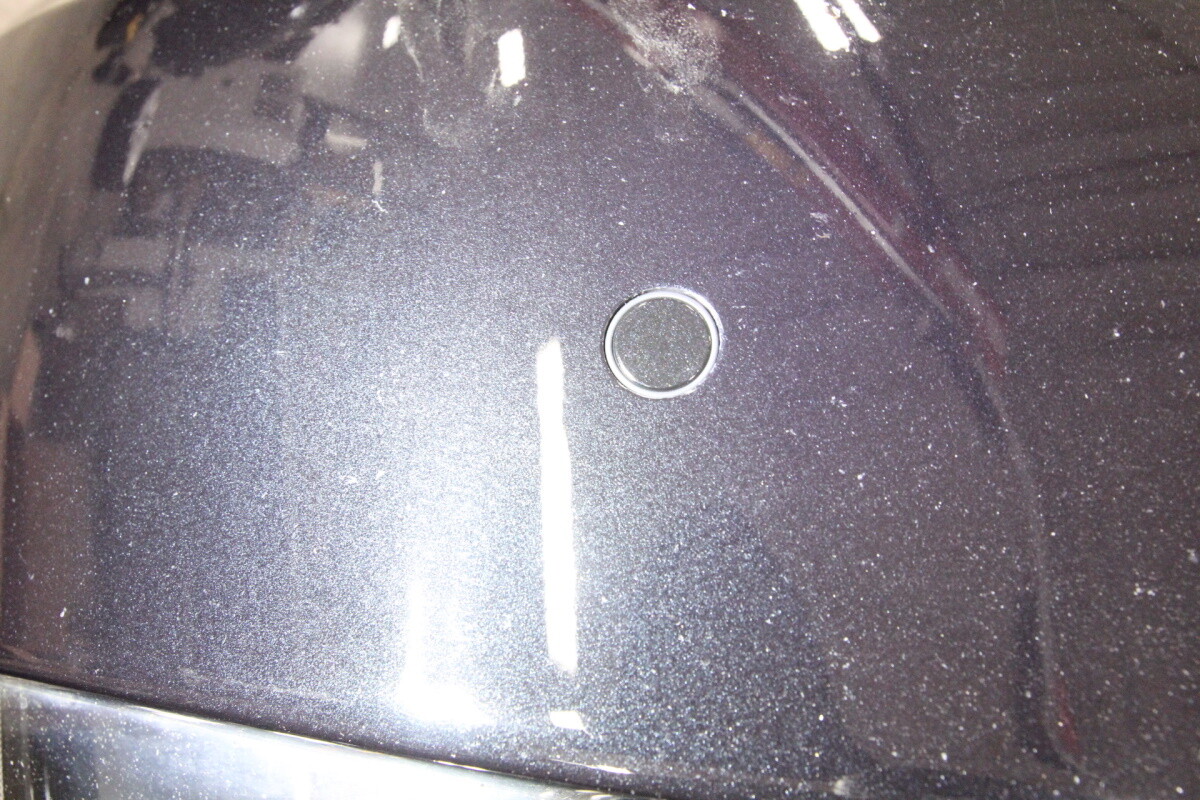

  1. 从饰板上拆下驻车距离传感器。请参阅:

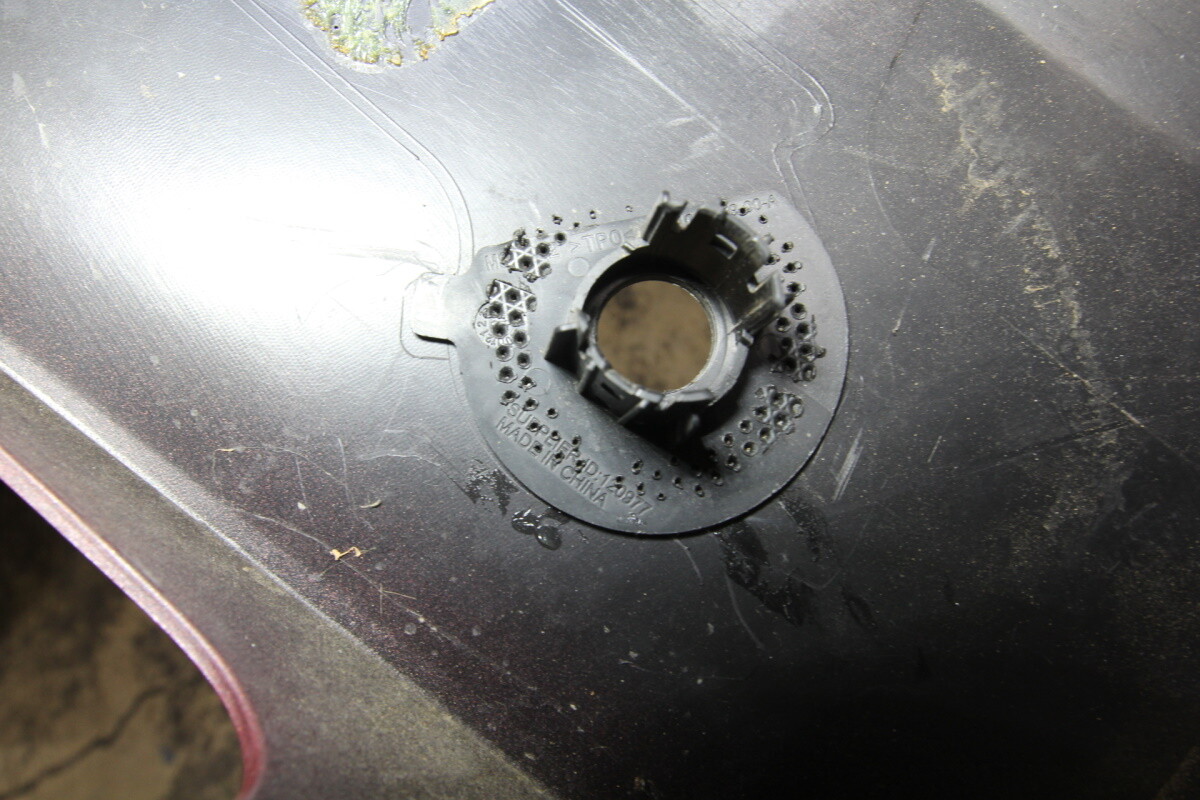

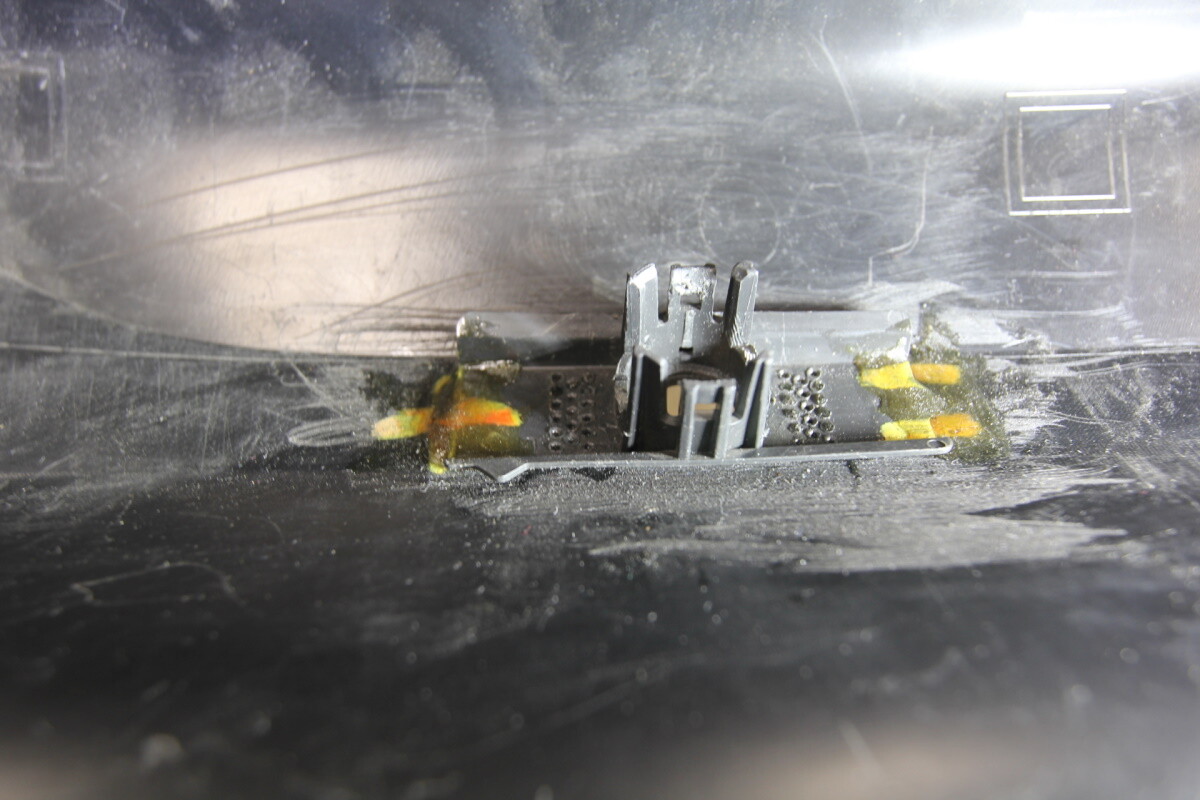

  2. 拆下驻车距离传感器固定件。
    Informational PurposesAn informational icon, calling your attention

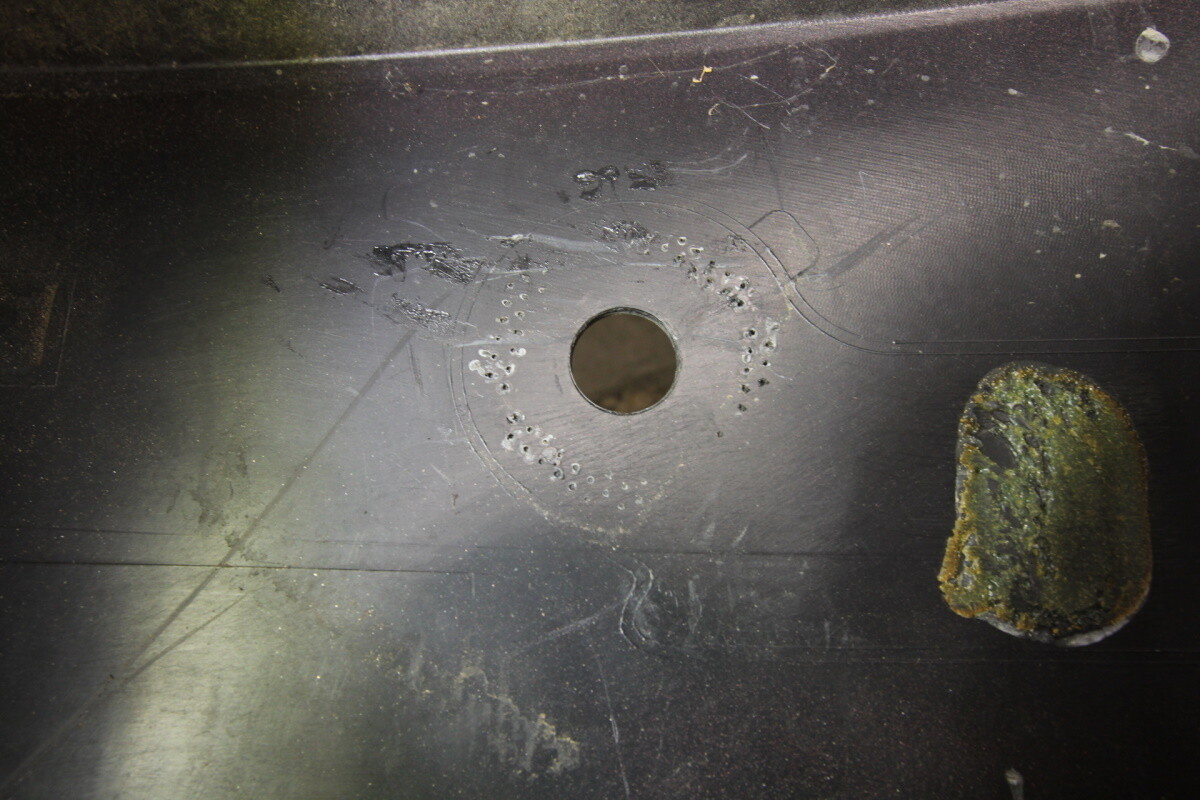

    记下固定件的初始安装位置。必要时,用油性记号笔标记。
    Informational PurposesAn informational icon, calling your attention
    驻车距离传感器固定件的形状会因位置而略有不同。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 一字螺丝刀
    • 尖嘴钳
    • 便携式台架

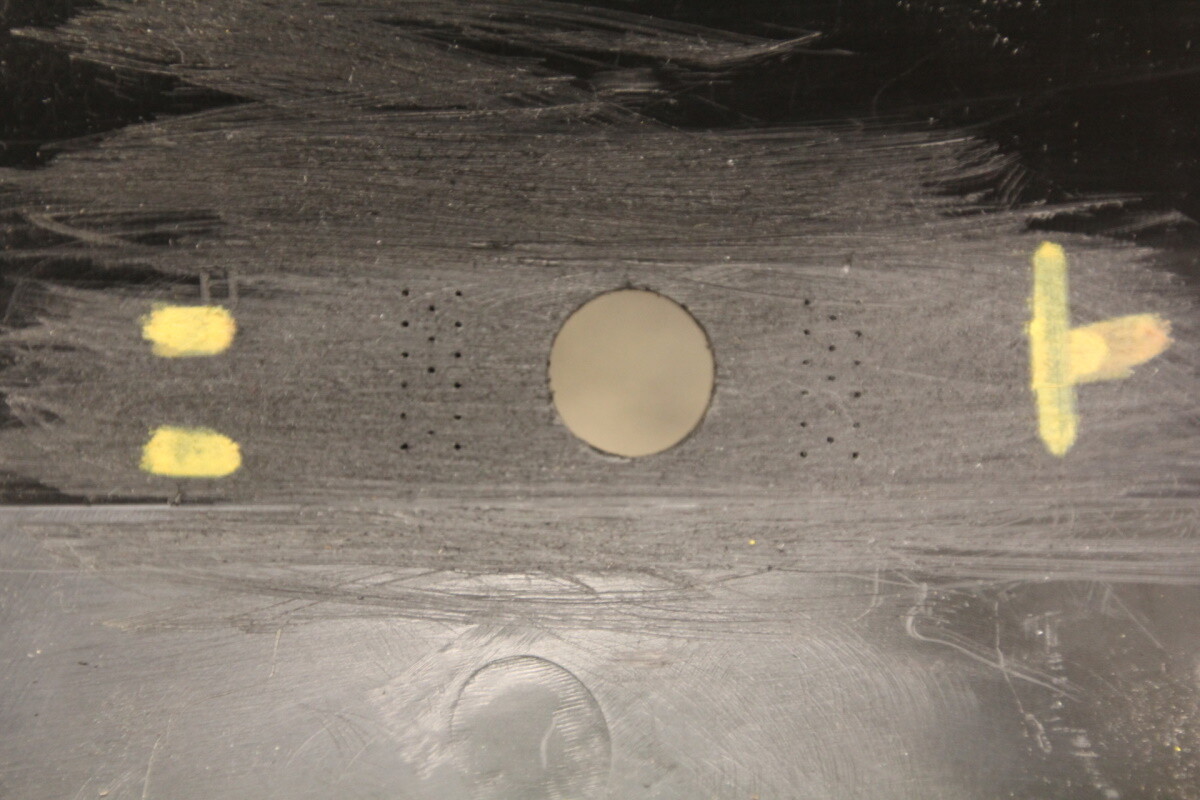

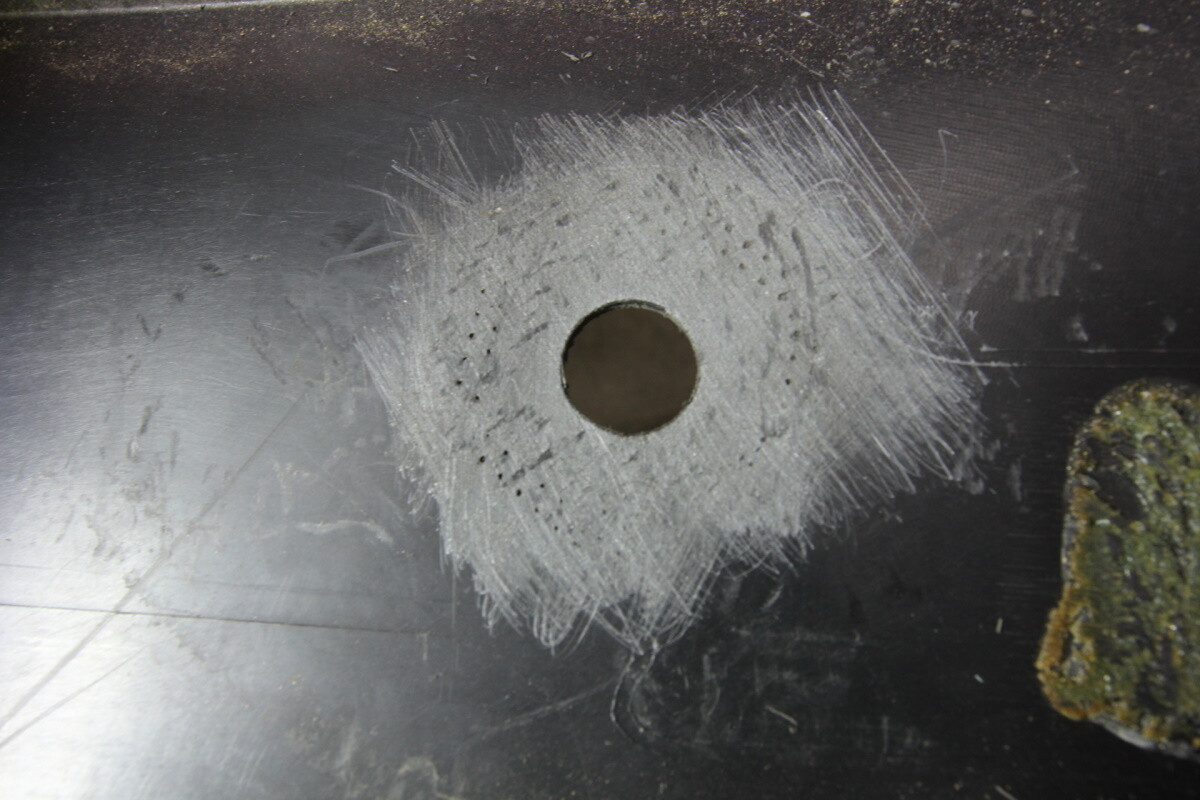

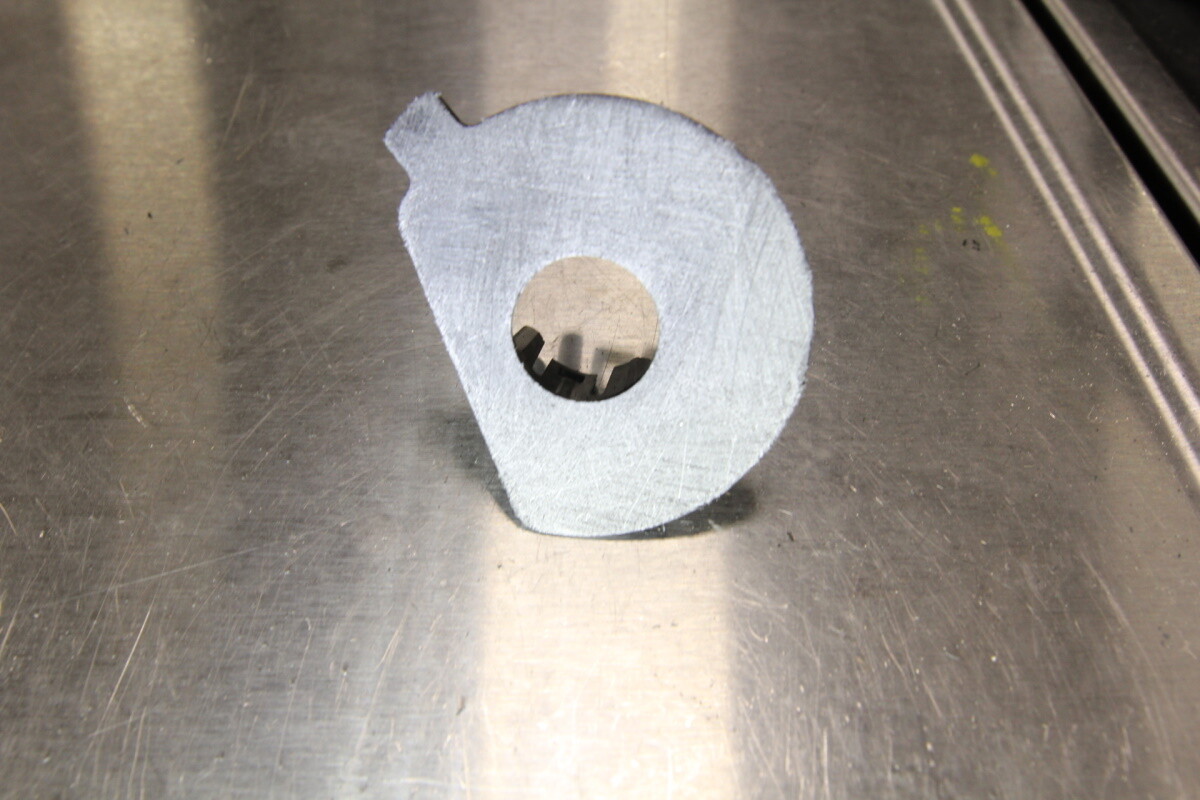

  3. 打磨饰板和新固定件上的安装区域。

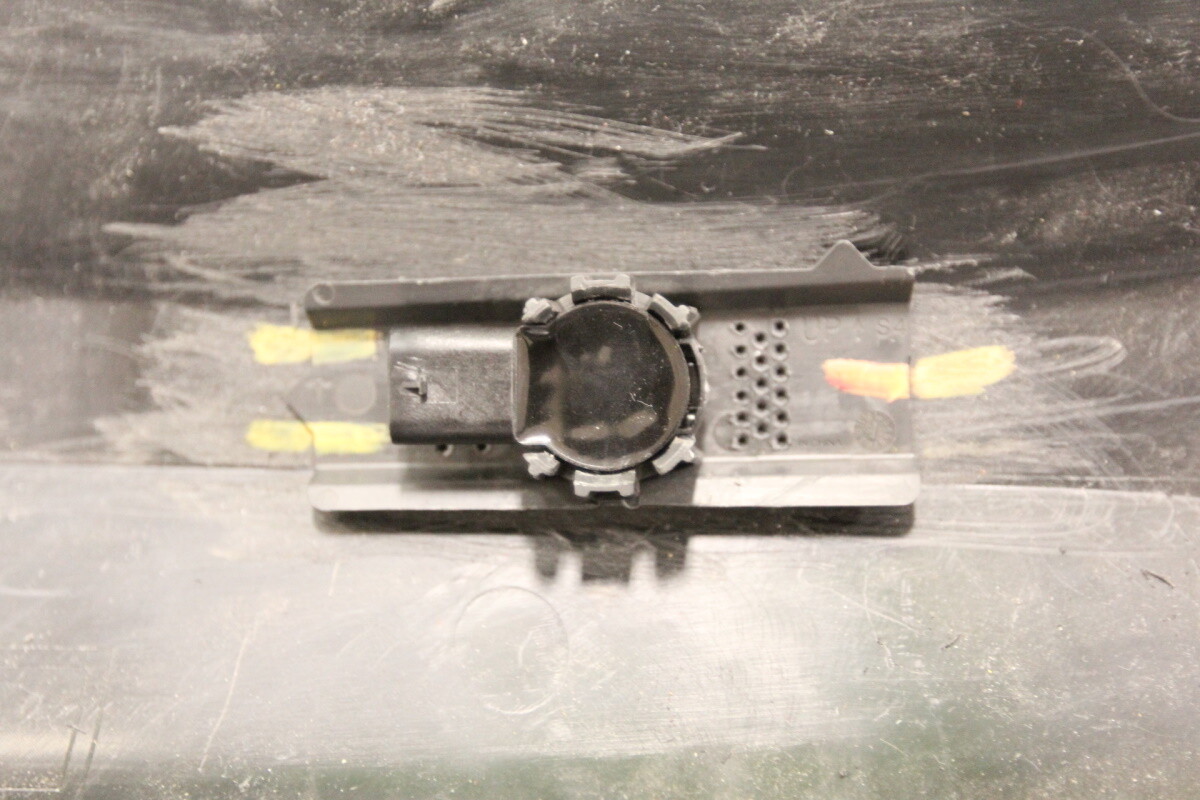

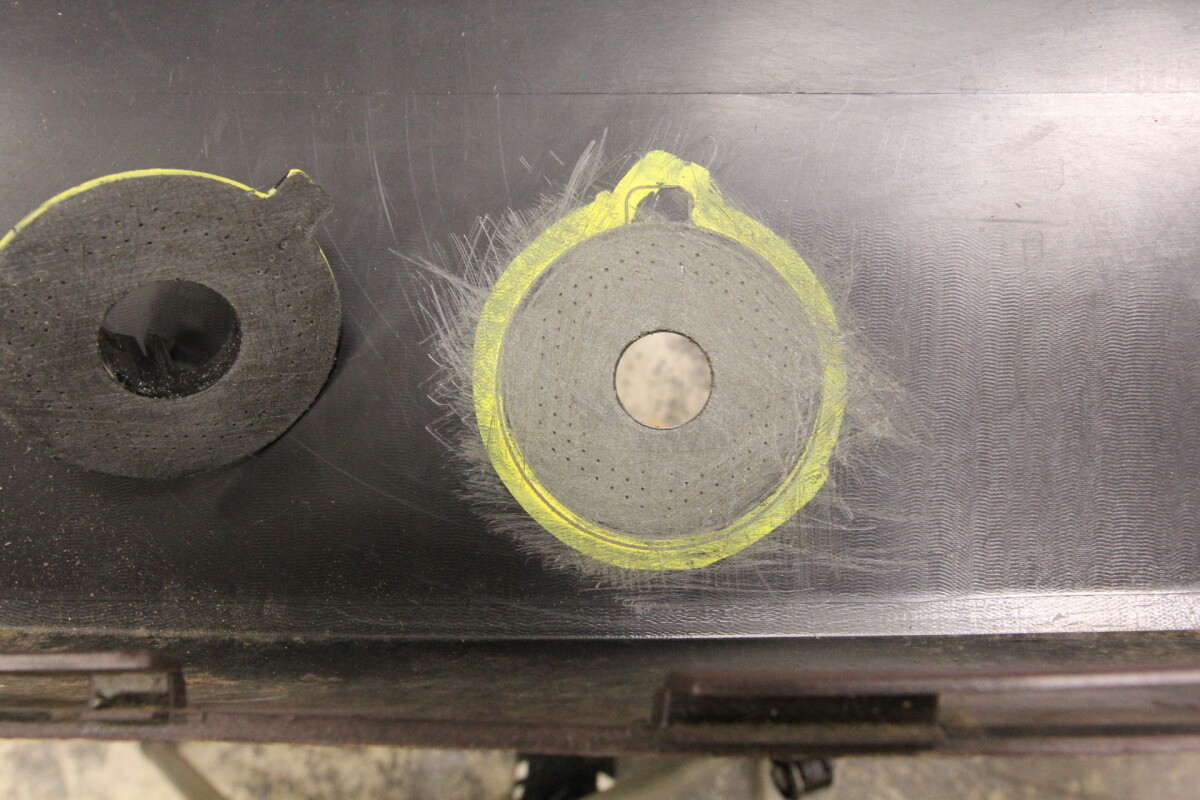

  4. 在已安装驻车距离传感器的情况下试装新固定件。标记位置,以便于安装。
    Informational PurposesAn informational icon, calling your attention
    定位固定件,使驻车距离传感器位于饰板的中心。如果固定件安装不当,将无法安装传感器。
  5. 使用异丙醇 (IPA) 湿巾清洁饰板和固定件的安装区域。
    Informational PurposesAn informational icon, calling your attention
    让表面干燥 1 分钟,然后继续。

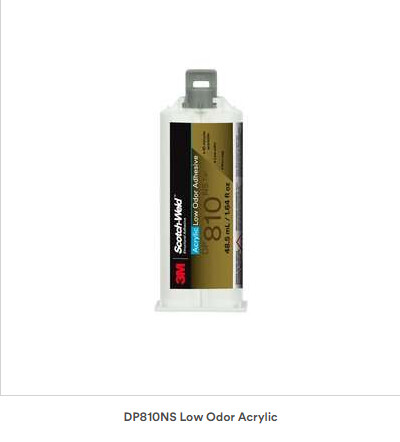

  6. 准备并混合 3M 810 Acrylic 粘合剂/Scotch 焊缝涂抹器 (1458055-00-A)。

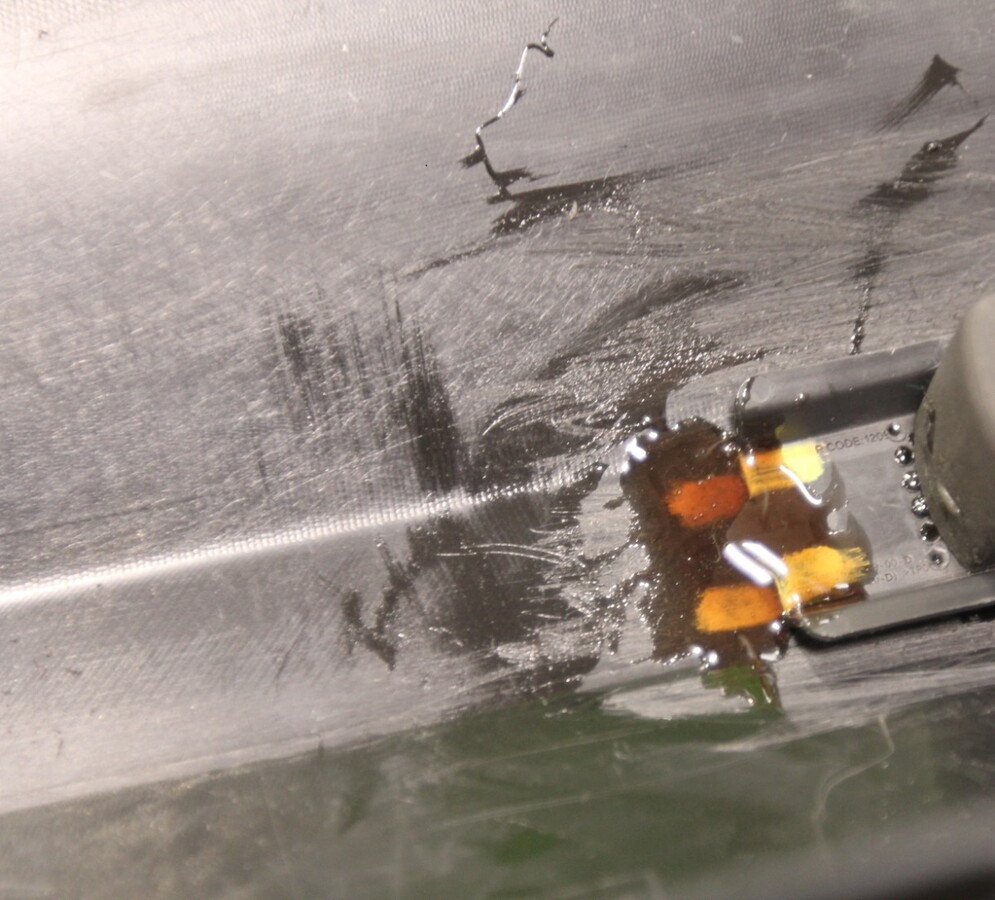

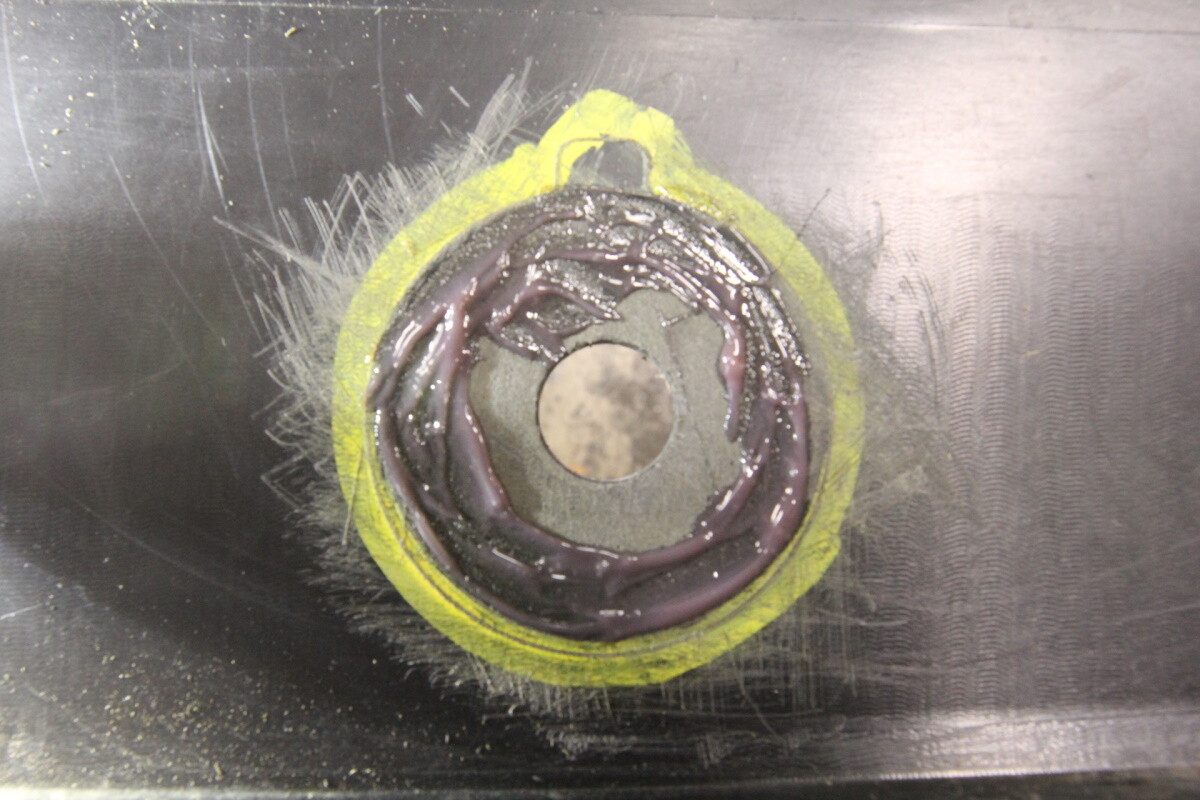

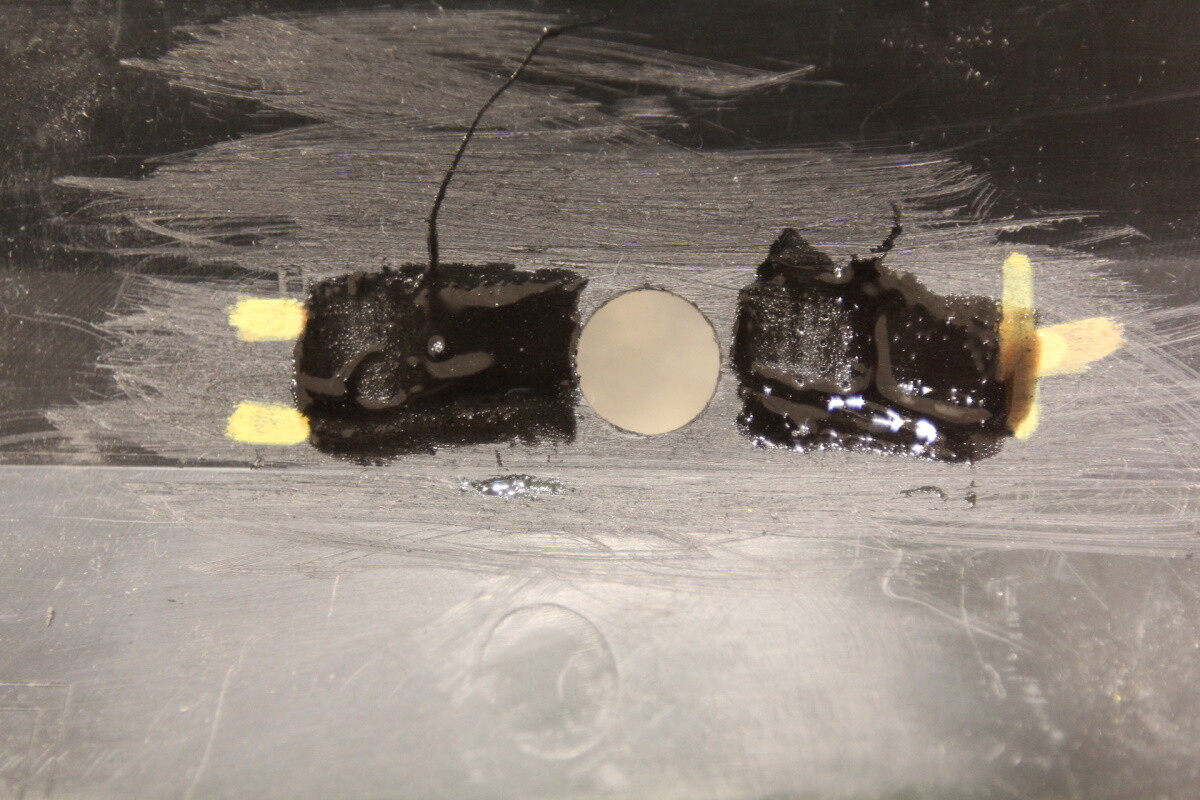

  7. 向安装区域涂抹 3M 810 Acrylic 粘合剂。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    避免涂抹过多粘合剂。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    小心涂抹,不要让粘合剂渗入传感器将就位的固定件中心。

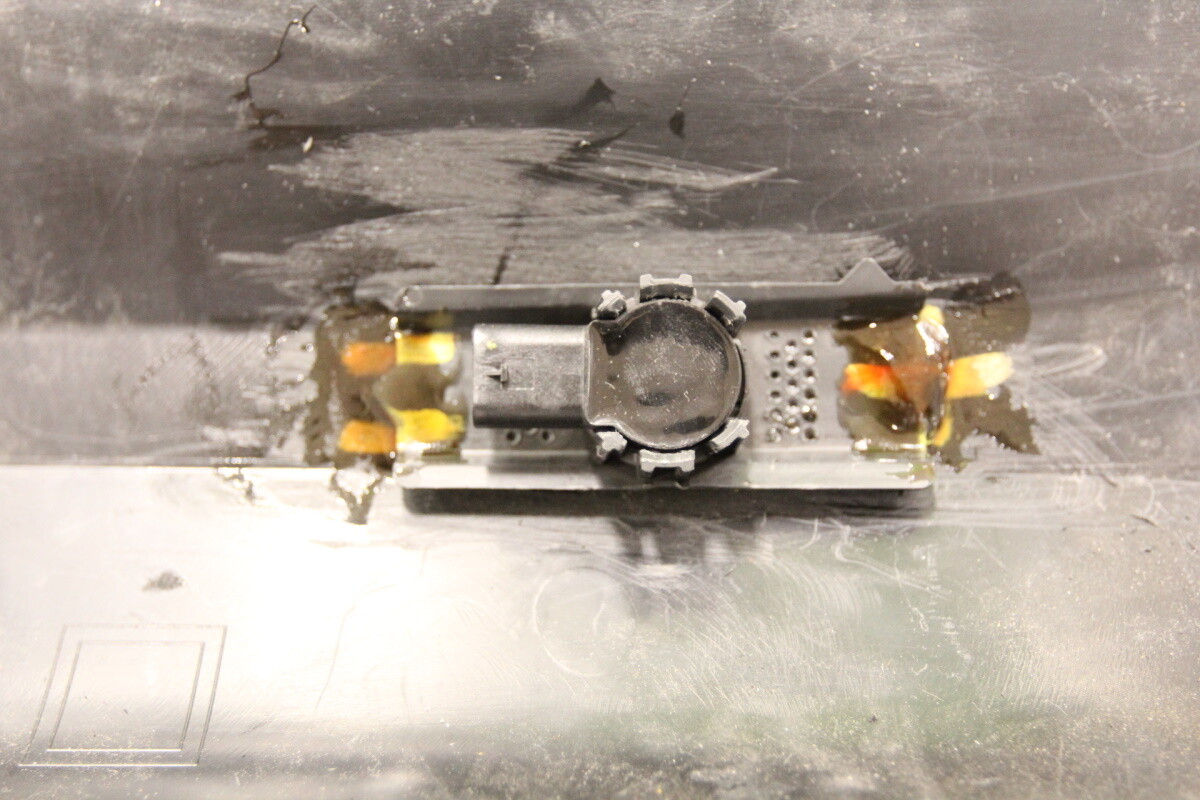

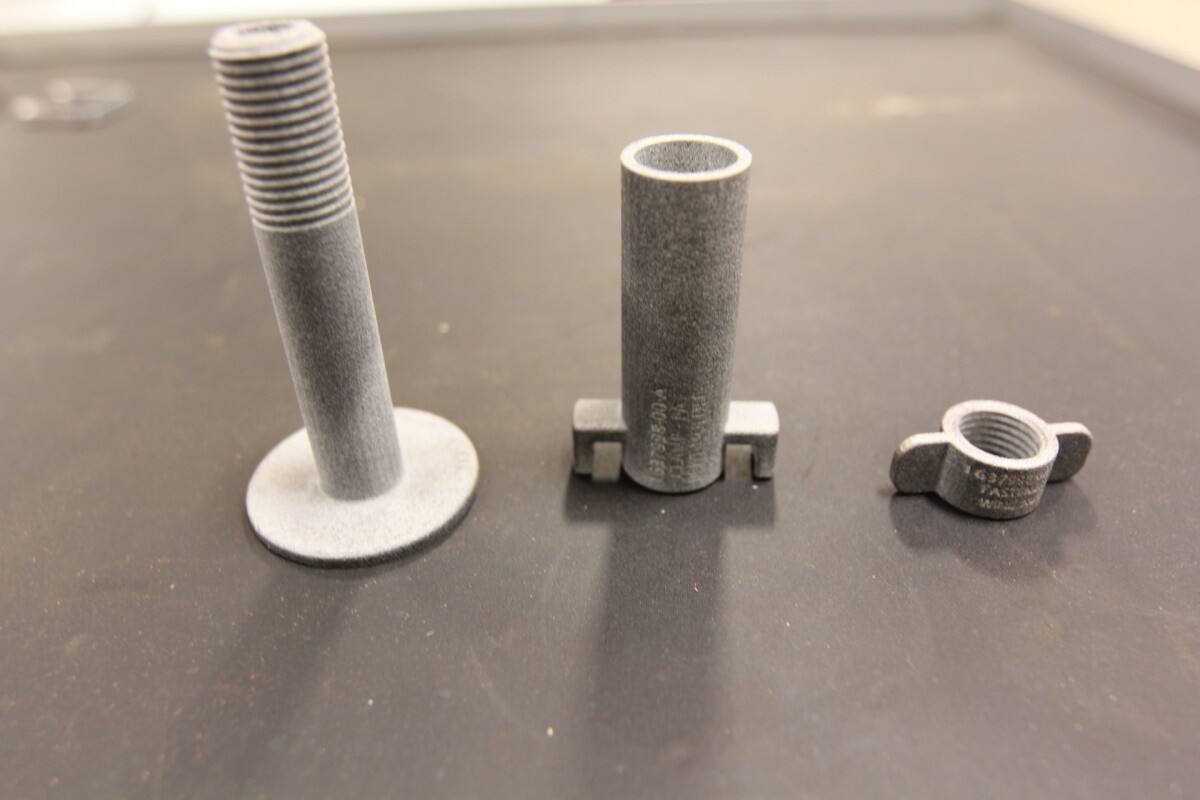

  8. 安装固定件并固定固定工具(驻车传感器固定件套件 1638000-00-A)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    防止粘合剂进入固定件的中心孔。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    用 IPA 湿巾清除可能进入的任何残留物。否则,驻车距离传感器将无法正确就位。
    Informational PurposesAn informational icon, calling your attention
    安装固定工具以在粘合剂固化时固定固定件。
    Informational PurposesAn informational icon, calling your attention
    固定工具会自动确定中心。

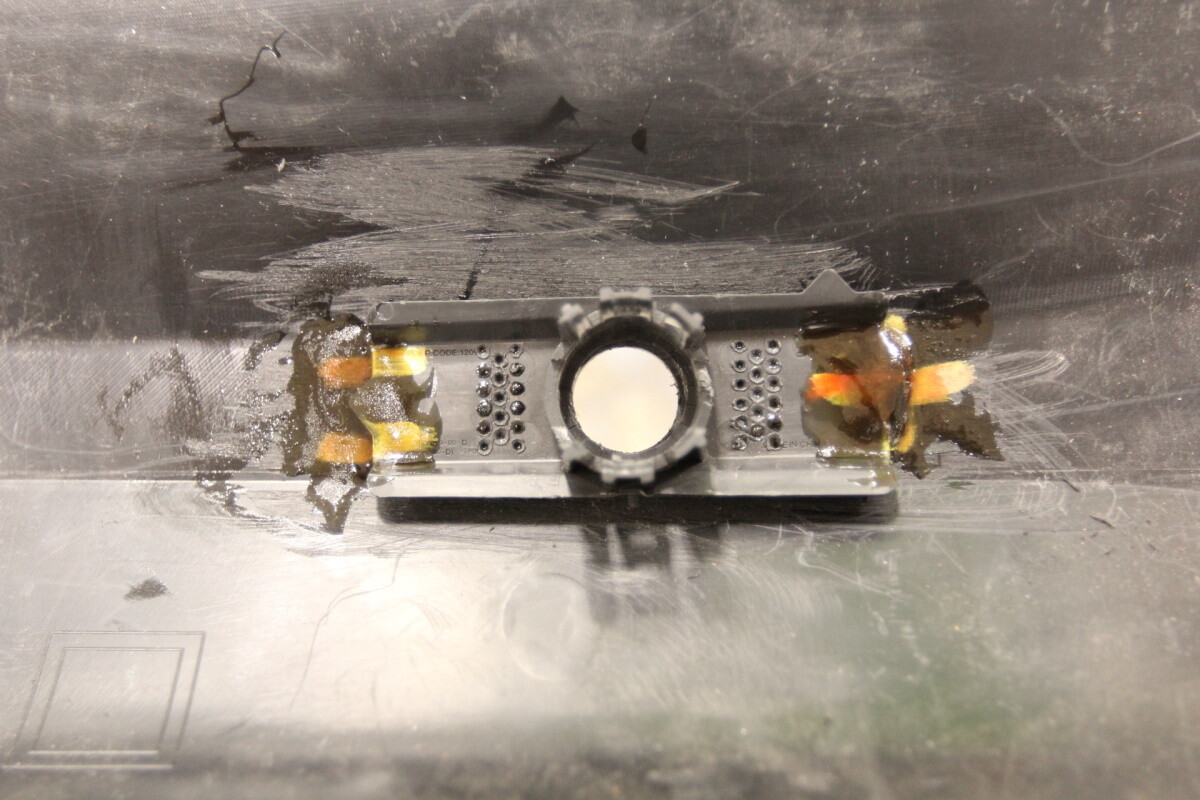

  9. 在固定件的外边缘再涂抹一些粘合剂。
  10. 等待 20 分钟让粘合剂达到处理强度。
  11. 拆下固定件固定工具。
  12. 在饰板上安装驻车距离传感器。请参阅:
