气囊 - 膝部 - 驾驶位（拆卸和安装）
校正代码
20010201 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
注
只有北美车辆装配有驾驶位膝部气囊。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将驾驶位膝部气囊固定到车辆的螺栓（2 个） |
 2 Nm (1.5 lbs-ft) |
|
||
| 将驾驶位膝部气囊固定到仪表板的 T30 内梅花头螺栓（4 个） |
 8 Nm (5.9 lbs-ft) |
|
||
| 将驾驶位膝部气囊固定到仪表板的 E10 外梅花头螺栓（4 个） |
 8 Nm (5.9 lbs-ft) |
|
拆卸
- 打开全部车门并完全下降全部车窗。
- 拆下中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
- 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
- 拆下驾驶位脚部空间罩。请参阅盖板 - 脚部空间 - 驾驶位（拆卸和更换）。
-

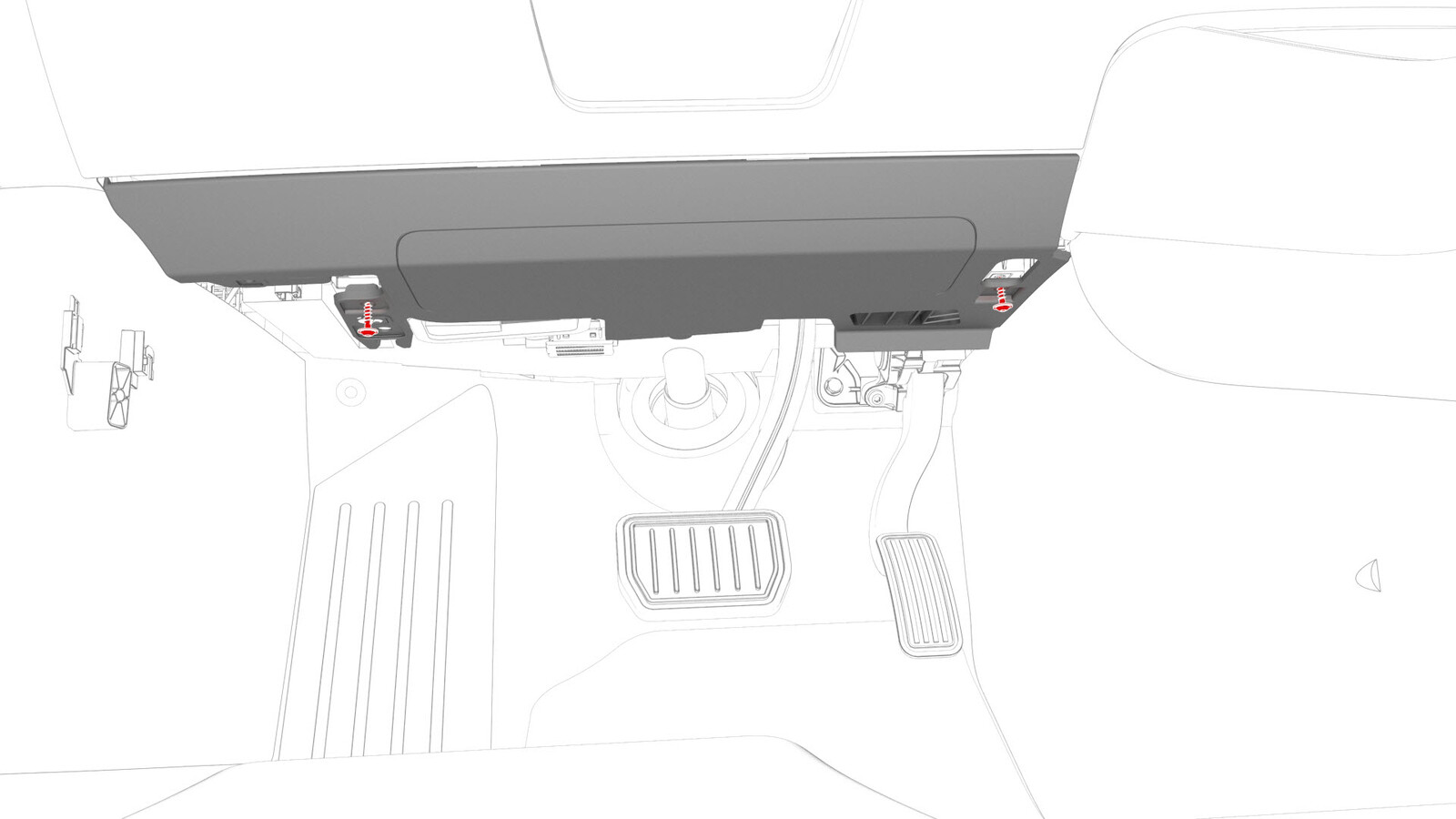

拆下将驾驶位膝部气囊固定到车辆的 T20 螺栓 (x2)。2 Nm (1.5 lbs-ft)提示： 推荐使用以下工具：
- T20 梅花套筒
- 1/4 英寸标准棘轮
- 4 英寸加长件
-
Wiha TorqueVario-S 0.8 Nm - 2.0 Nm 螺丝刀（仅适用于安装程序）
- Wiha 扭矩调节器
- 1/4 英寸至 3/8 英寸适配器
-

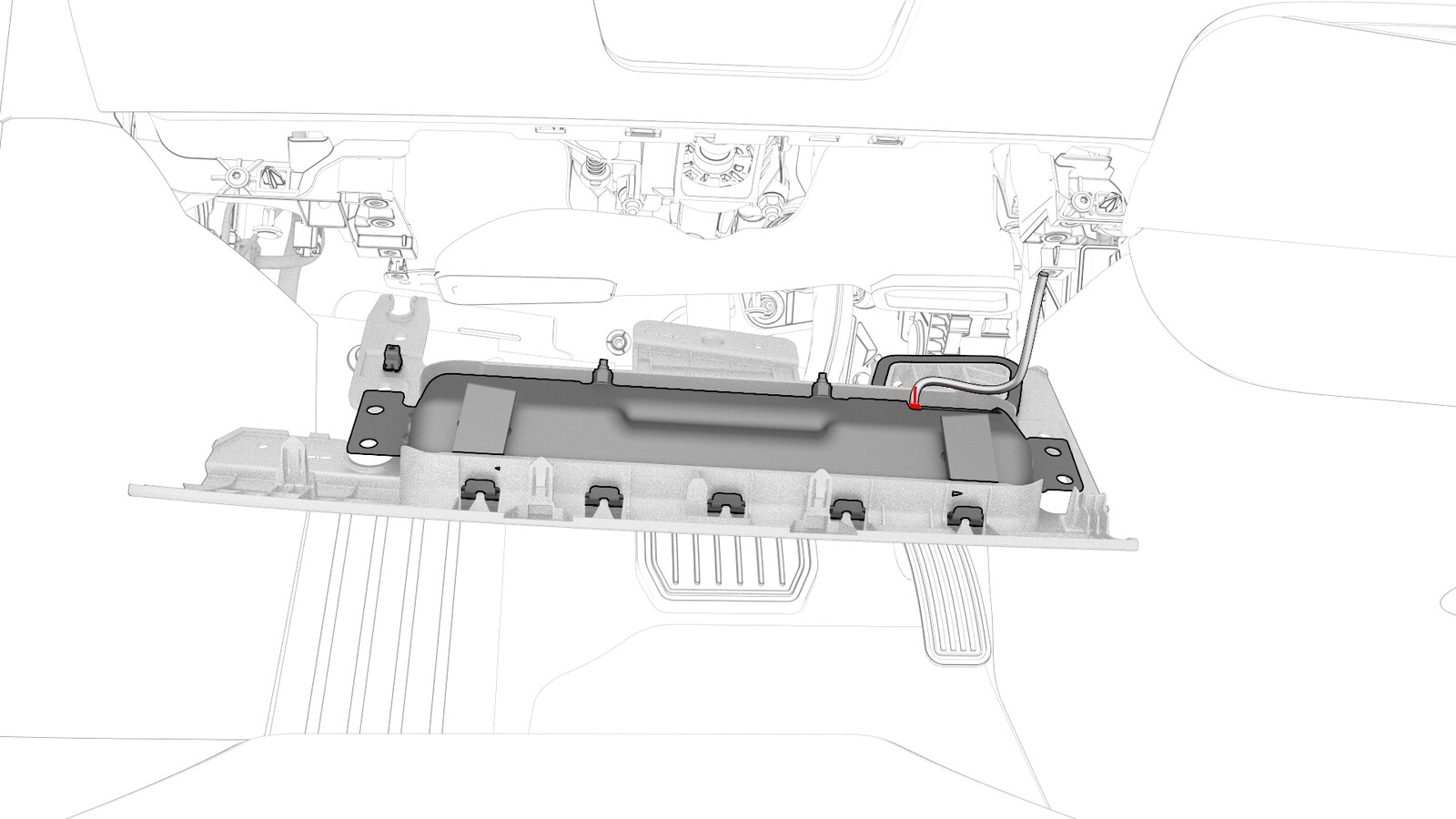

拆下并弃用将驾驶位膝部气囊固定到仪表板的螺栓 (x4)。或8 Nm (5.9 lbs-ft)8 Nm (5.9 lbs-ft)提示： 推荐使用以下工具：或
- 梅花 T30 套筒
- 1/4 英寸标准棘轮
- 外梅花套筒 E10
- 3/8 英寸标准棘轮
- 3 英寸加长件
-
1/4 英寸扭矩扳手（仅适用于安装程序）
- 1/4 英寸至 3/8 英寸适配器
-

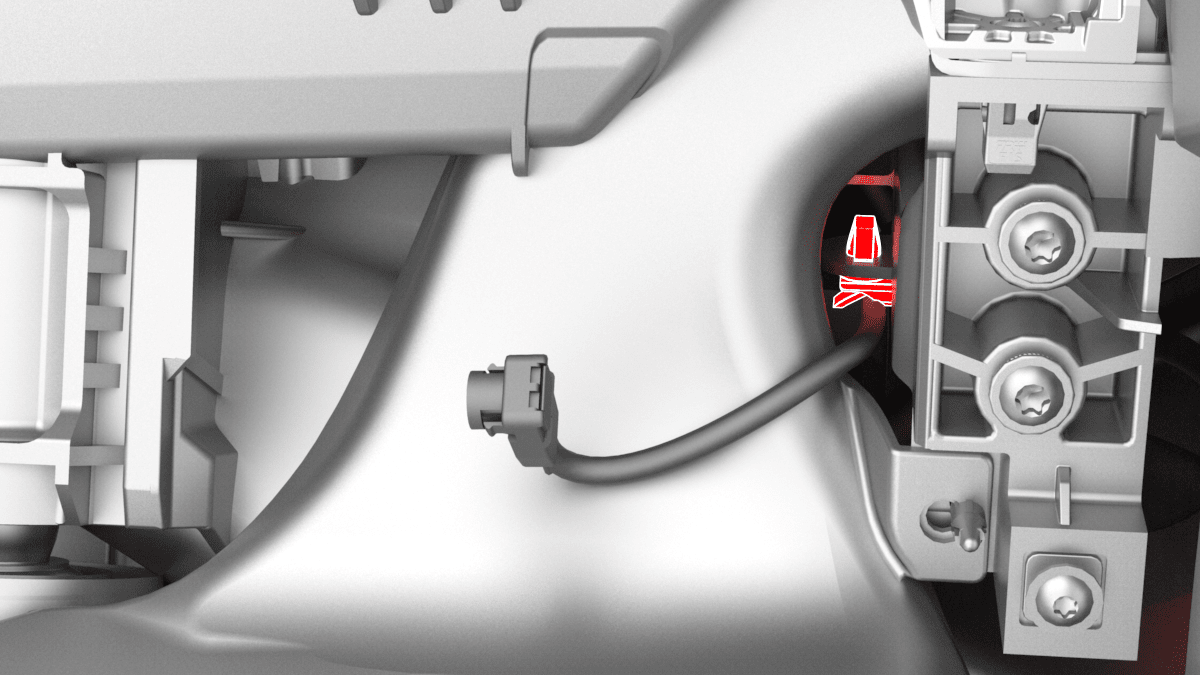

松开将驾驶位膝部气囊电气线束固定到底部仪表板的夹子。
-
断开驾驶位膝部气囊上的线束连接器，然后从车上拆下该气囊。
安装
安装程序与拆卸程序相反，以下各项除外：
注
给驾驶位膝部气囊安装新的 Torx External E10 螺栓 (x4)。不要使用 Torx T30 螺栓（如图所示）。
警告
更换所有螺纹胶螺栓。

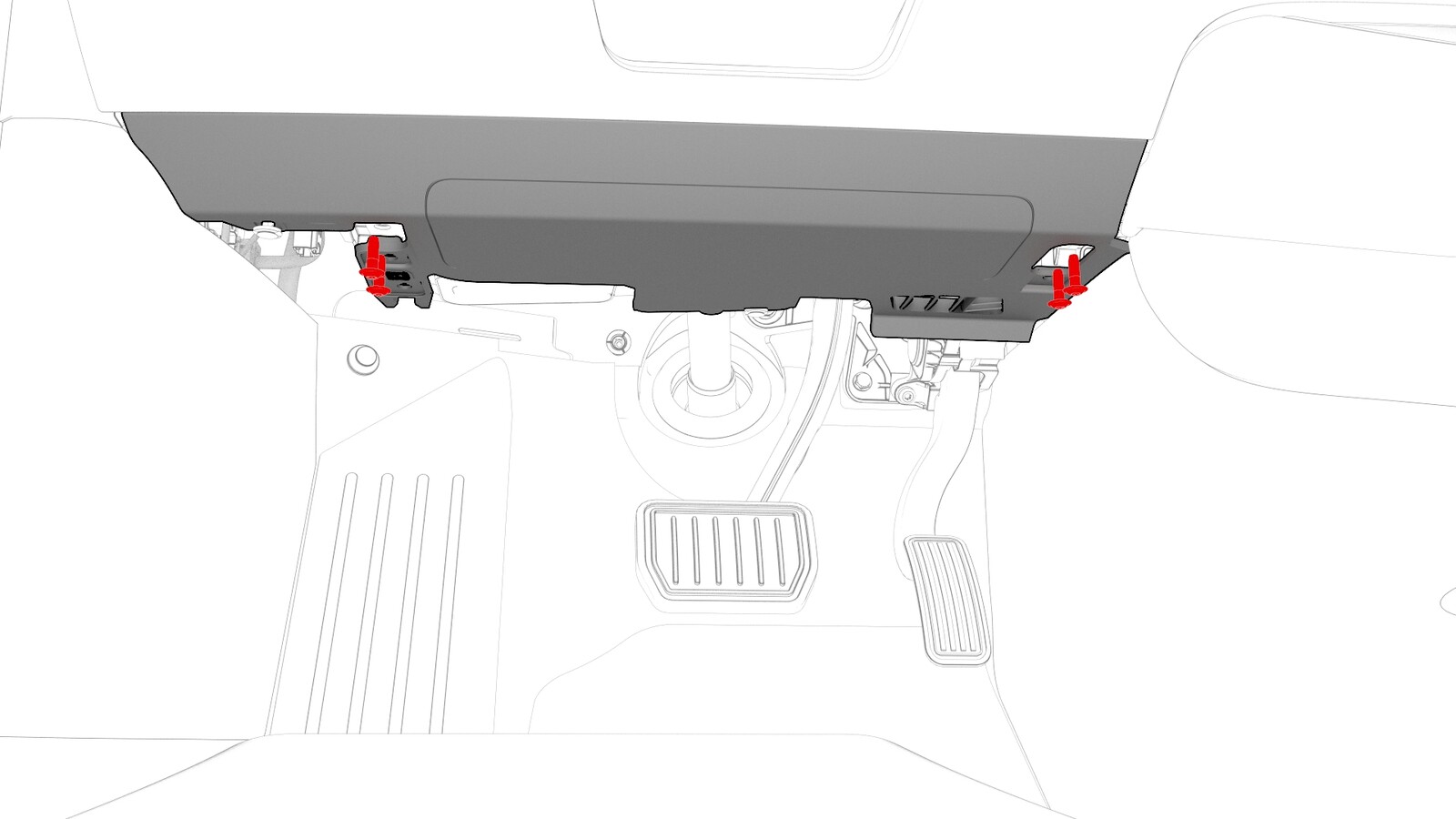

- 确保驾驶位膝部气囊罩壳后部边缘上的夹子与仪表板支架卡合。
