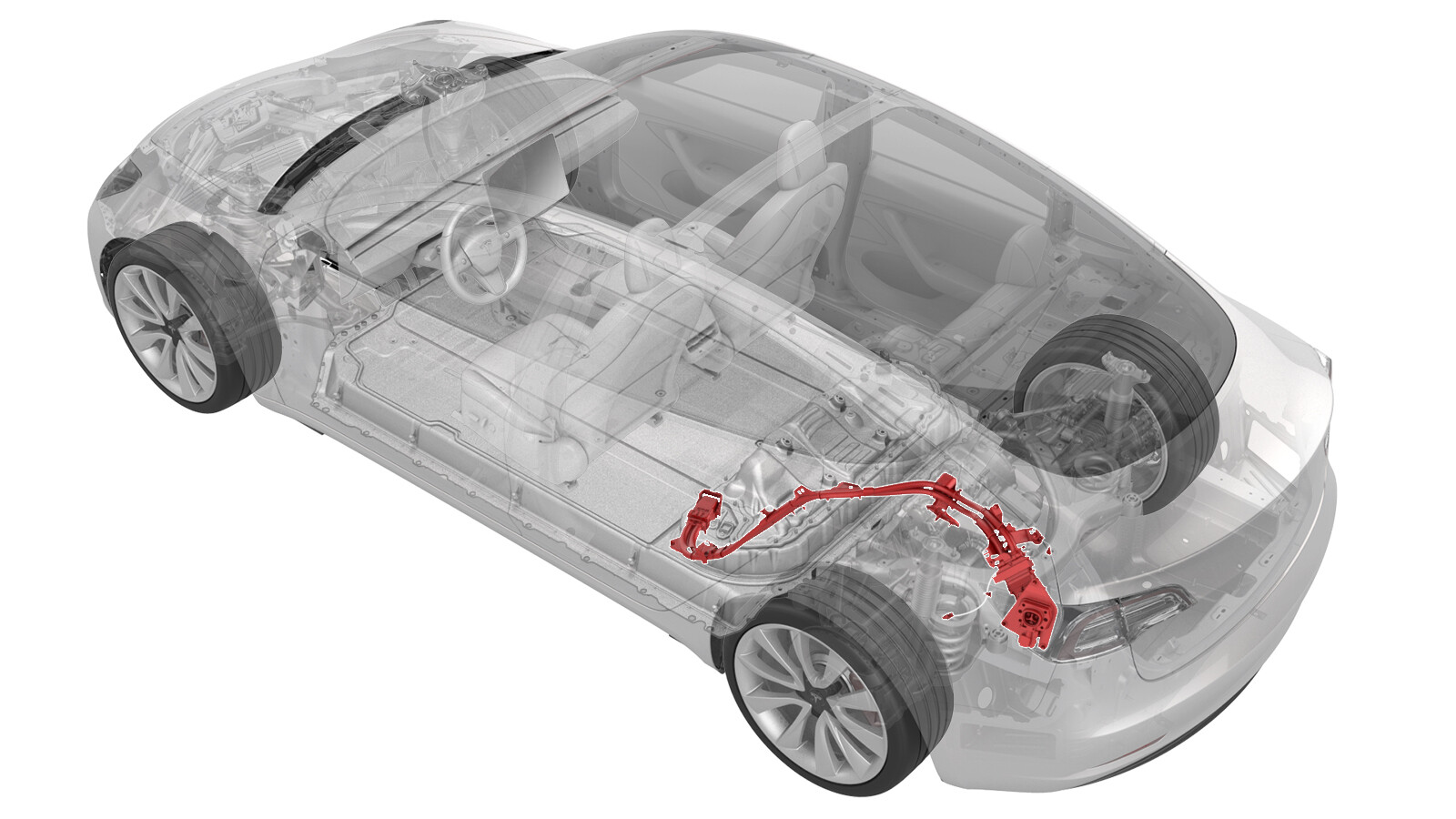

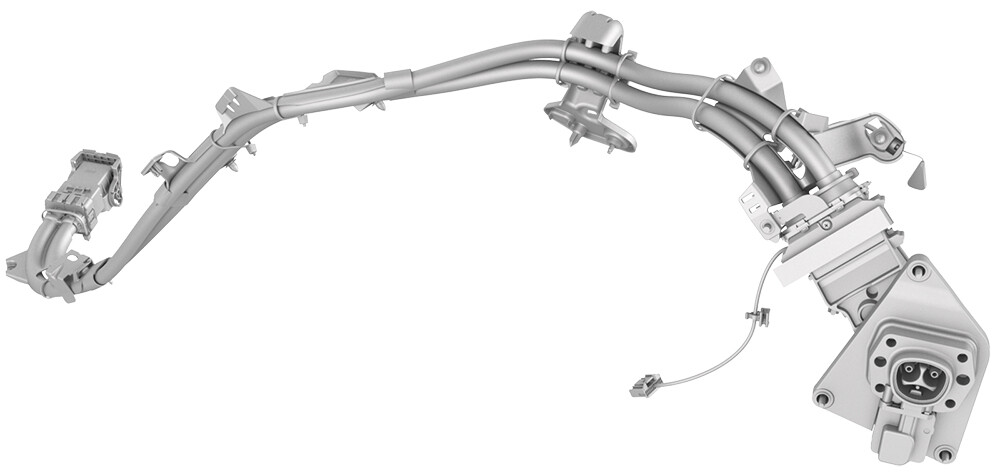

高压线束总成 - 充电接口至高压电池(单相)(拆卸和更换)

校正代码 44500502 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 10 月 27 日:将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 10 月 10 日:添加了“请勿手动关闭充电接口盖板”的注意事项。
  • 1076921-00-B 绝缘电阻万用表,Fluke 1507(北美)
  • 1076921-01-B 绝缘电阻万用表,Fluke 1508(亚太地区)
  • 1108272-00-B 变流器逻辑连接器盖,3DU
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。

拆卸

  1. 打开后备箱。
  2. 打开充电接口盖板。
  3. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 执行充电接口电压检查程序。请参阅充电接口电压检查

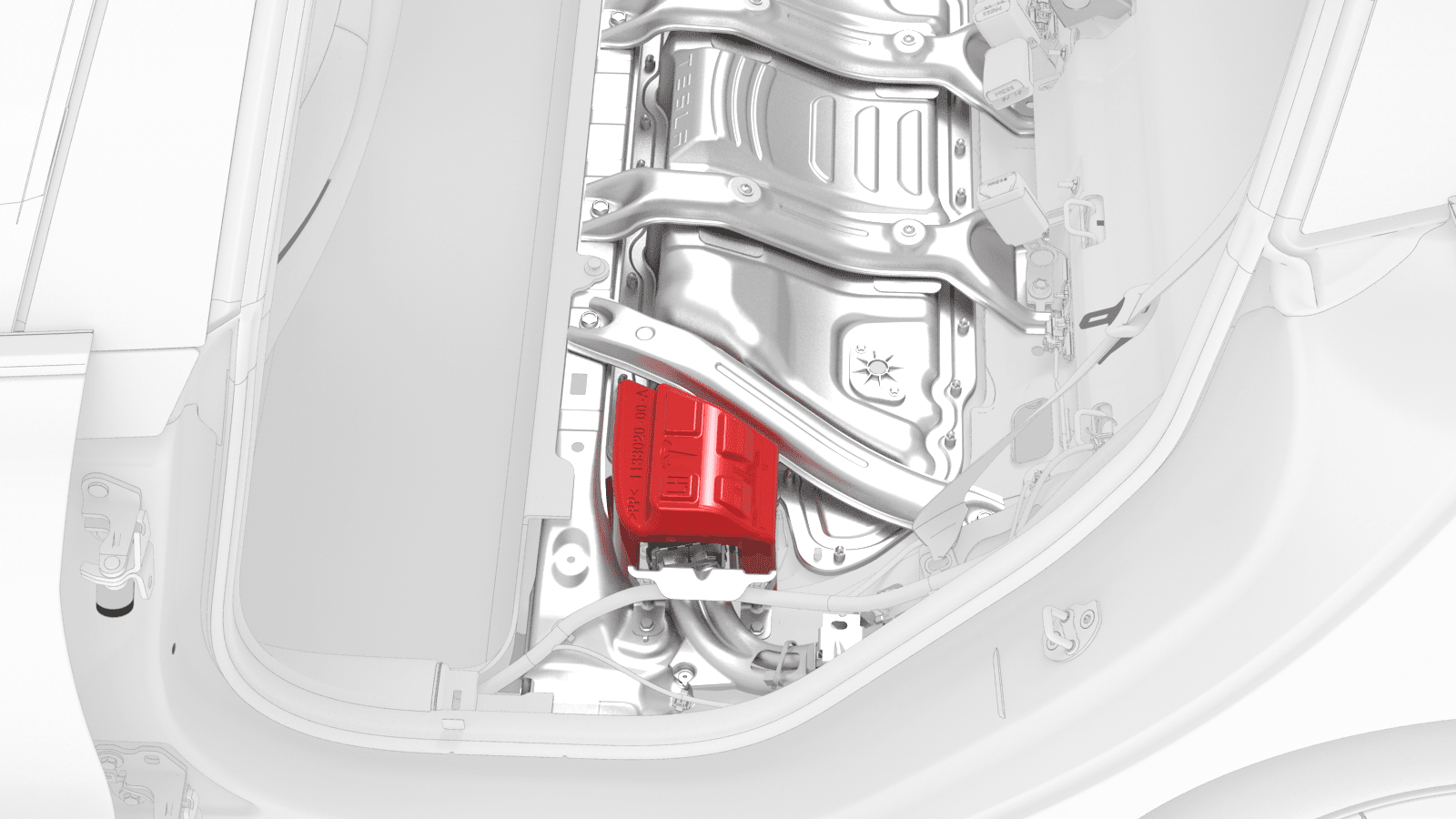

  7. 将高压盖从高压电池仓左侧的直流输入连接器上方直接抬起,然后从车辆上拆下高压盖。
  8. 拆卸第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)

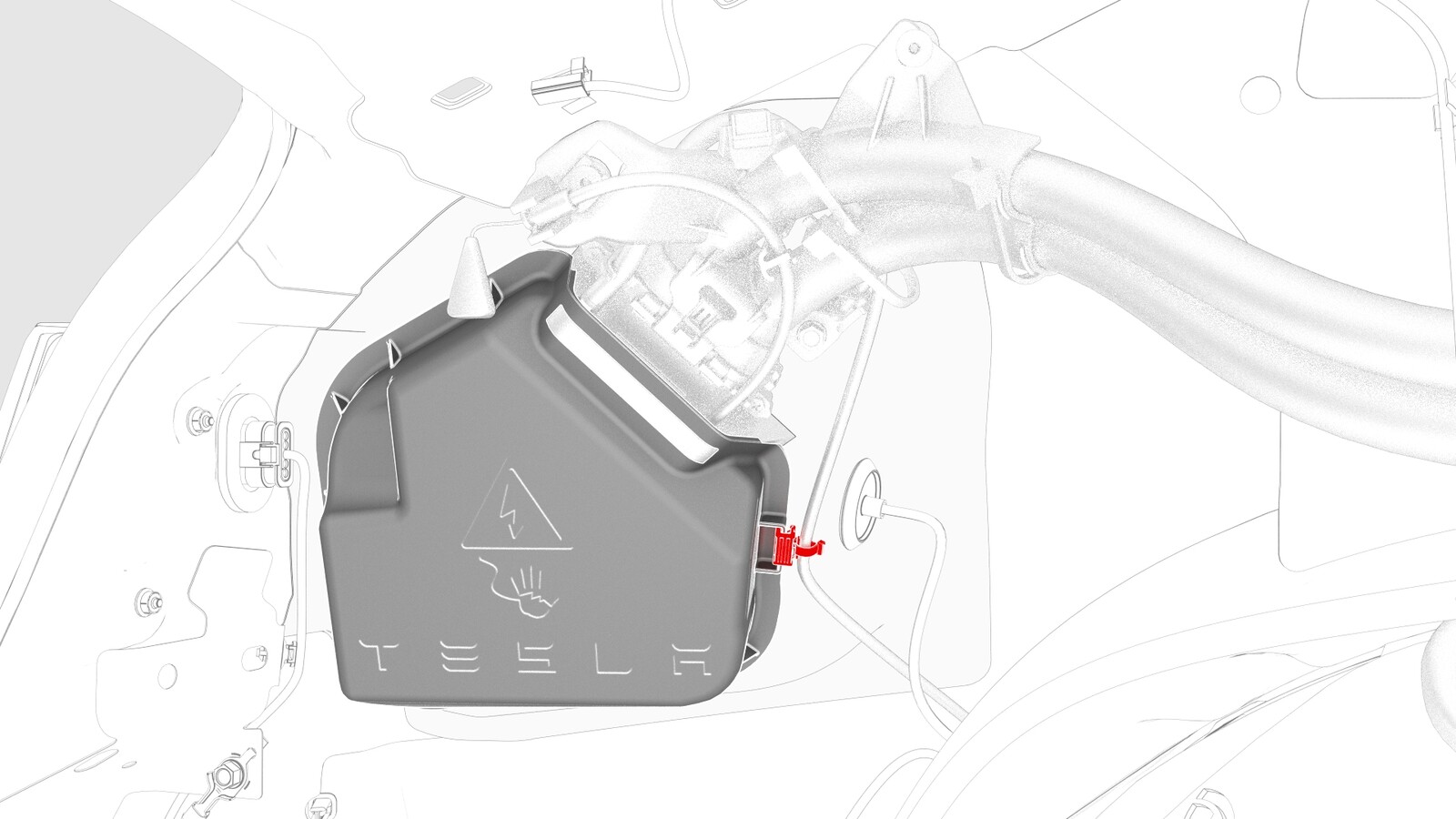

  9. 松开将低压电气线束固定到高压电池仓处充电接口至高压电池线束支架的夹子。

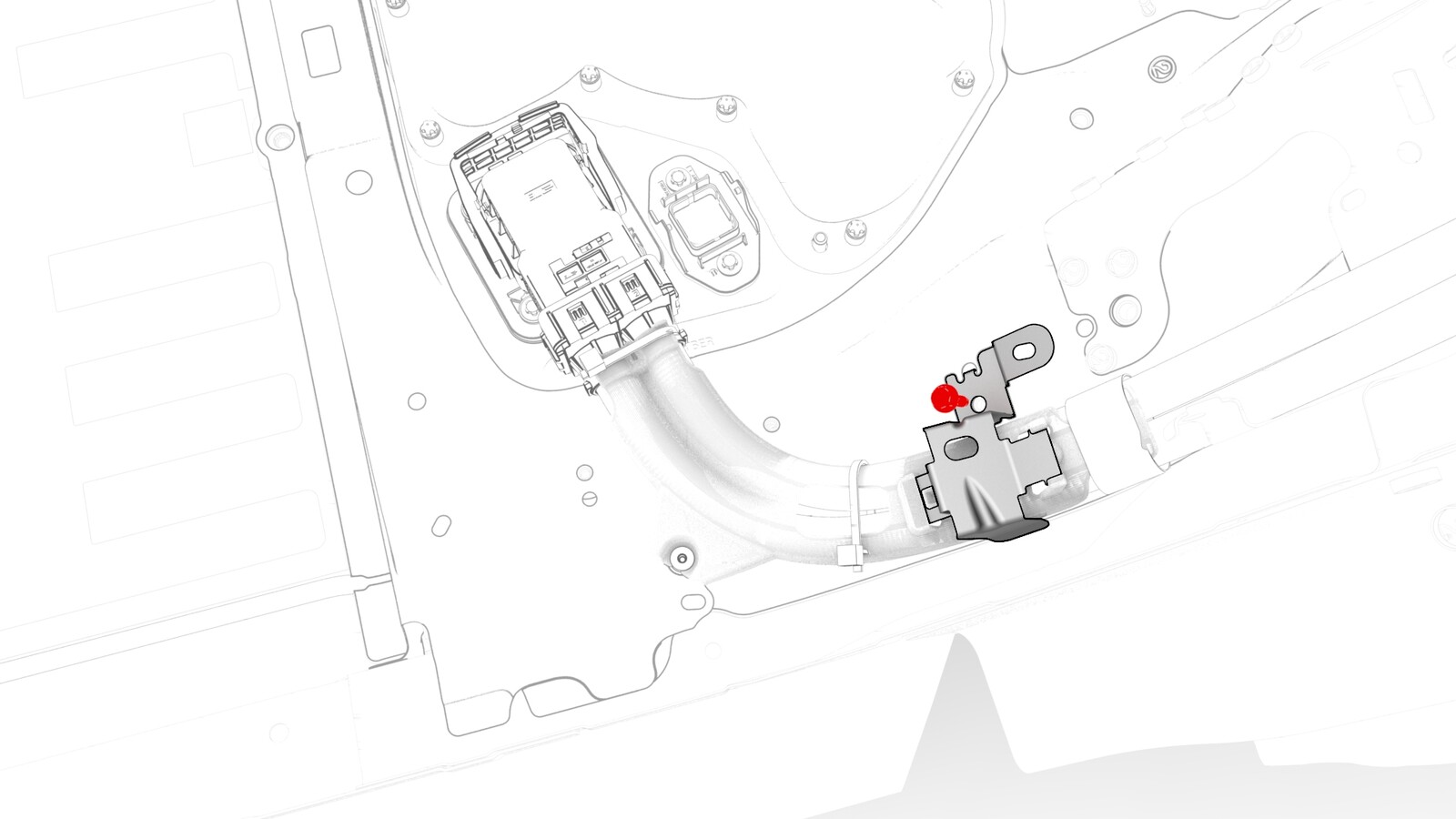

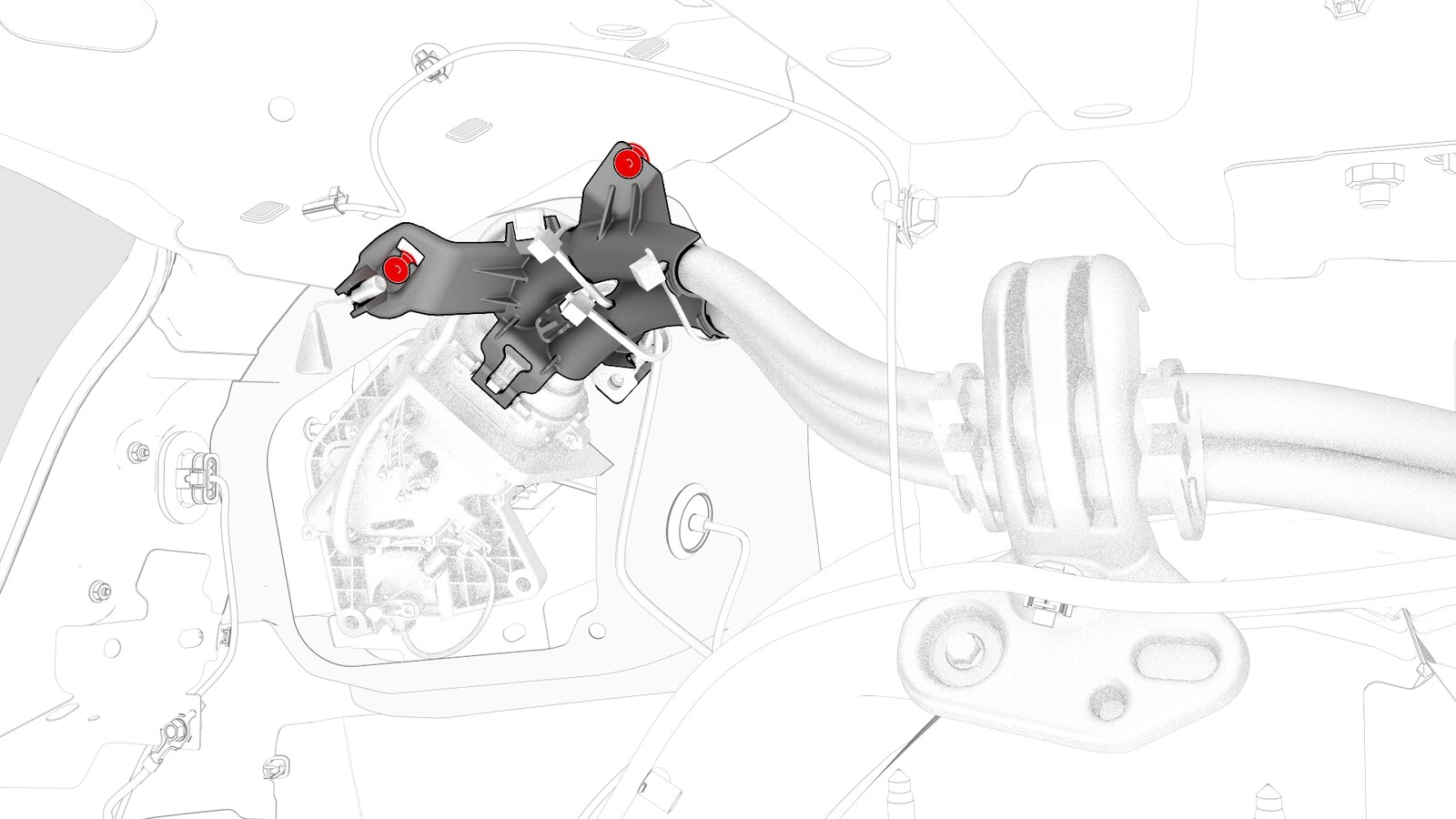

  10. 拆卸在高压电池仓处固定充电接口至高压电池线束支架的螺栓,然后从车辆上拆下支架。
  11. 滑动释放装置,将充电接口至高压电池线束的直流输入连接器把手从固定位置解锁。
  12. 将直流输入连接器把手抬至最高处。
  13. 将直流输入连接器从高压电池仓直流输入接头上拆下。

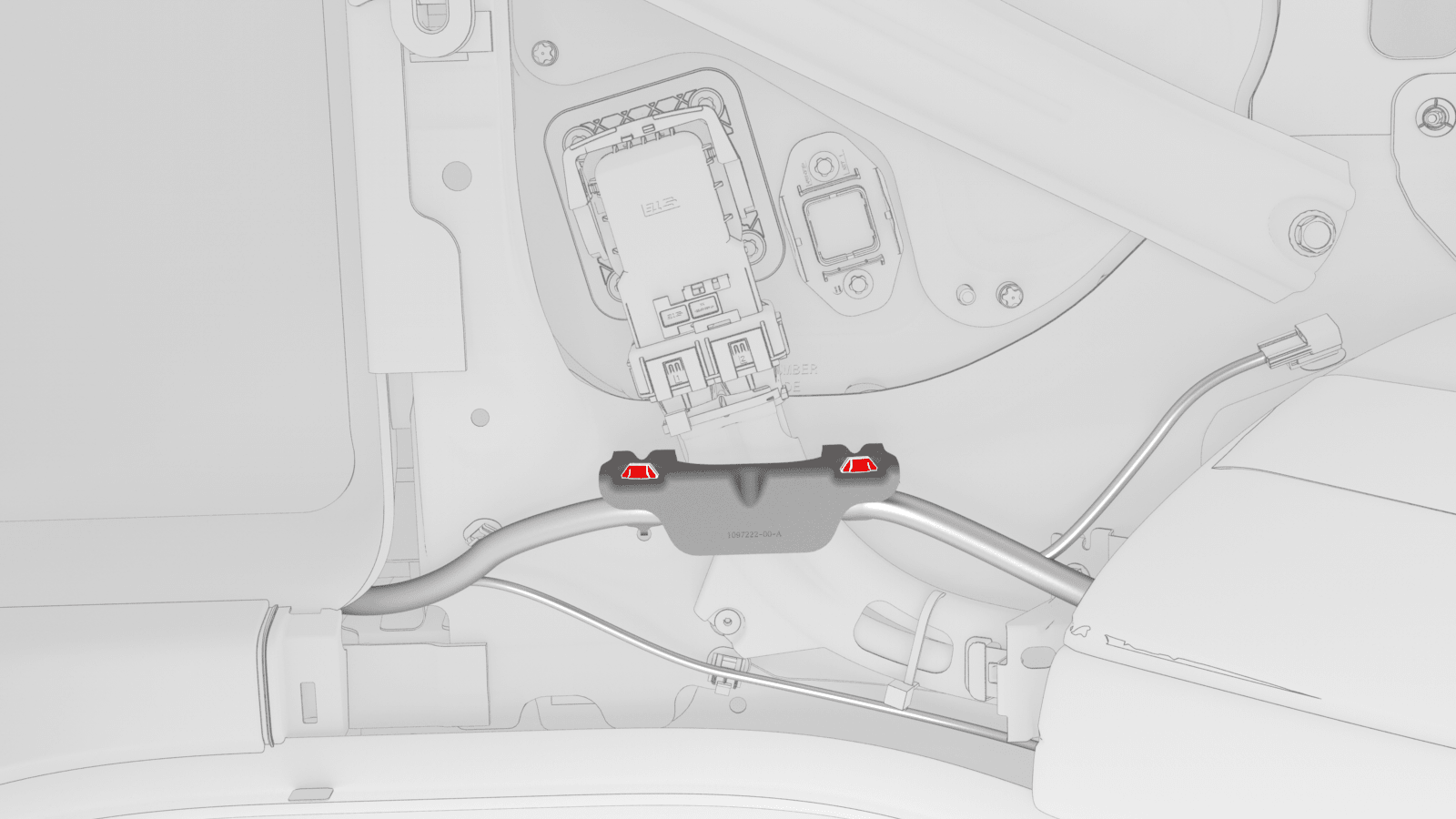

  14. 松开将充电接口至高压电池线束固定到左侧 C 柱下部的卡子。
  15. 拆卸后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  16. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  17. 拆卸后备箱地毯。请参阅地毯 - 后备箱(拆卸和更换)
  18. 拆卸后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  19. 松开将低压电气线束固定到充电接口封闭板的边缘夹。

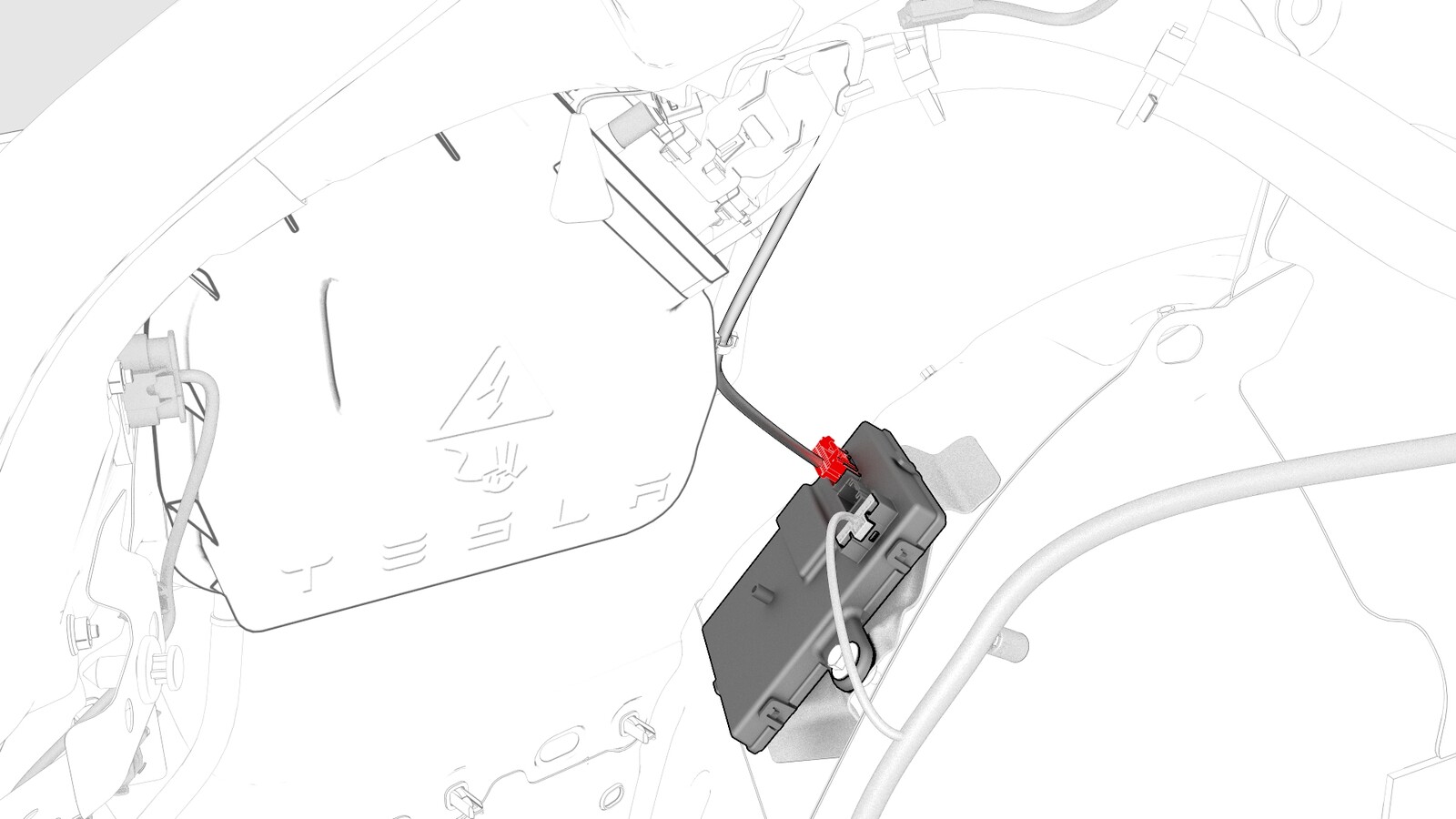

  20. 从充电接口电子控制单元 (ECU) 连接器上断开低压电气线束。

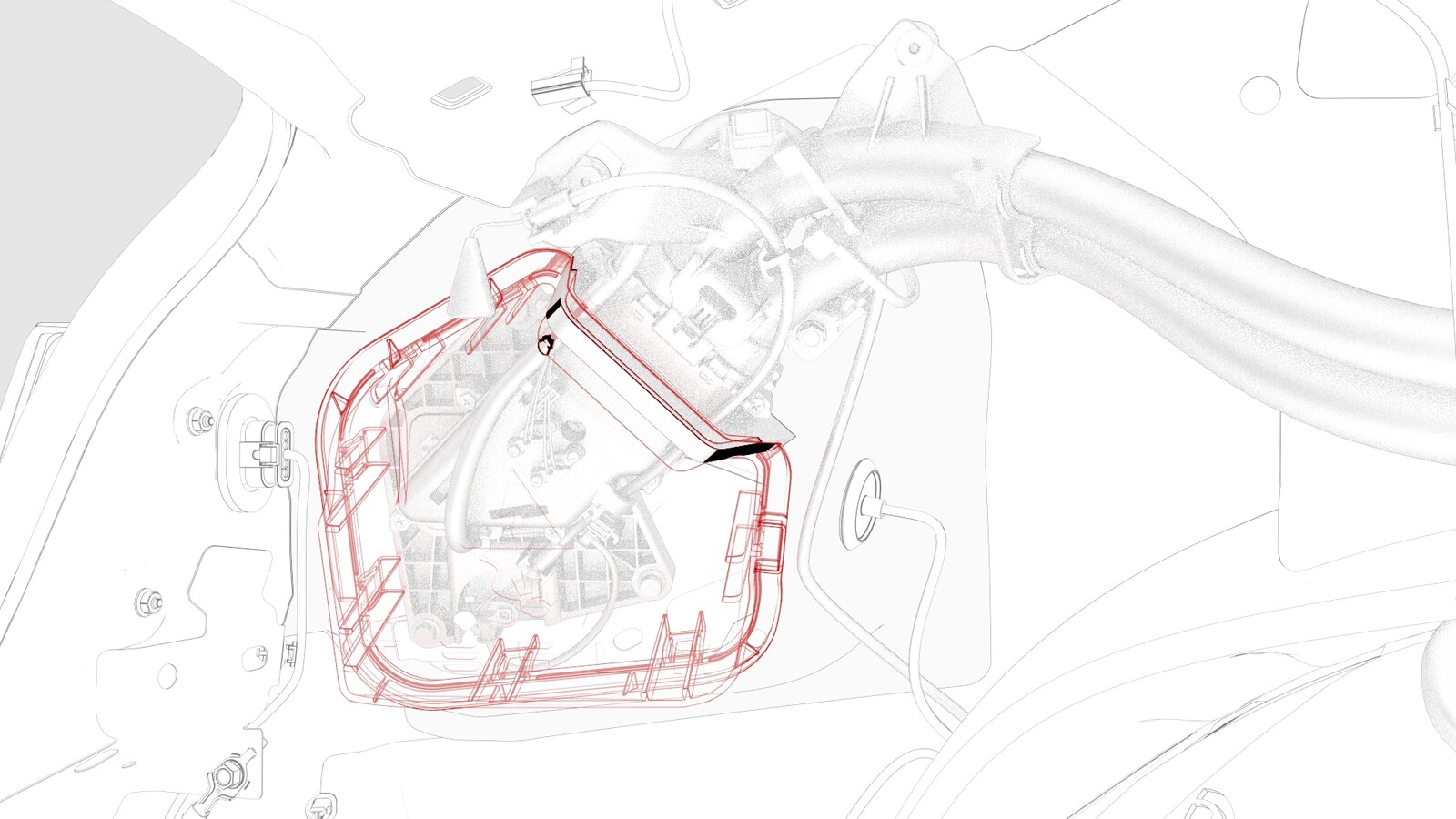

  21. 松开将充电接口封闭板固定到充电接口的卡子,然后从充电接口上拆下封闭板。
  22. 拆卸充电接口总成与车身之间的接地螺栓。
    Informational PurposesAn informational icon, calling your attention
    无需对新型充电接口至高压电池线束执行此步骤。

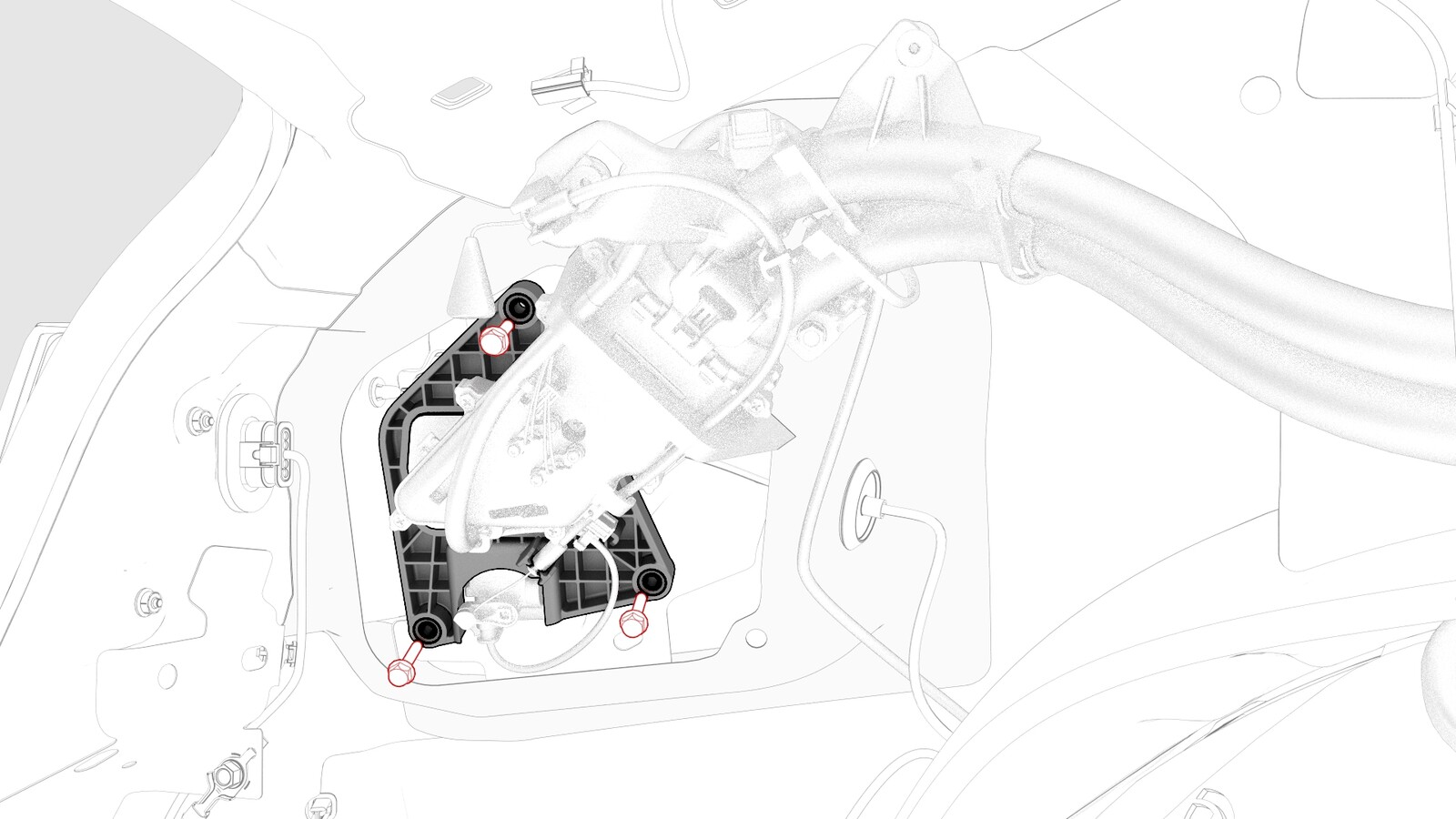

  23. 拆卸将充电接口总成固定到车身的螺栓。
  24. 松开将低压电气线束固定到车身和左后轮罩的卡子。
  25. 松开在充电接口处固定充电接口至高压电池线束的卡子。

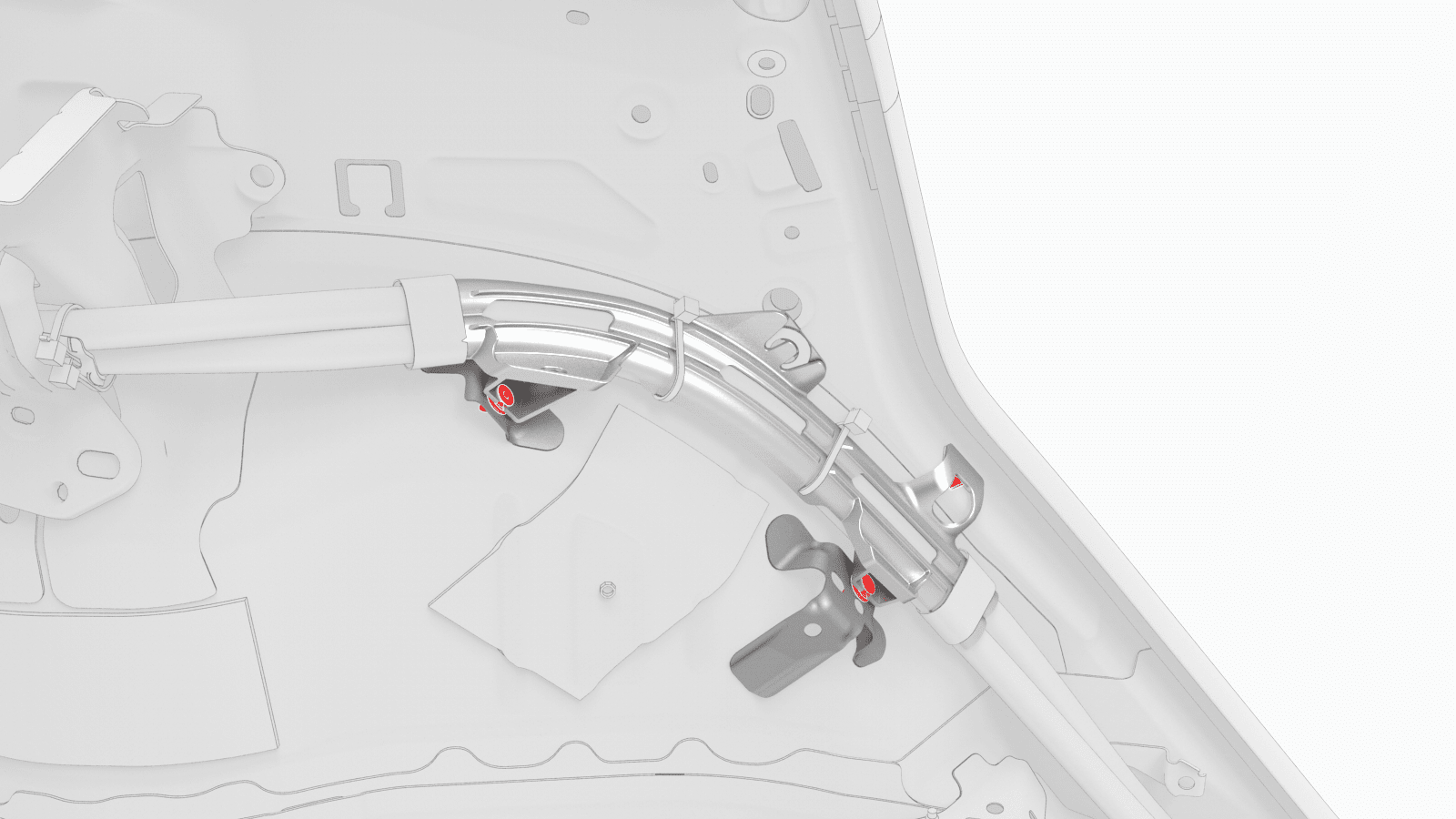

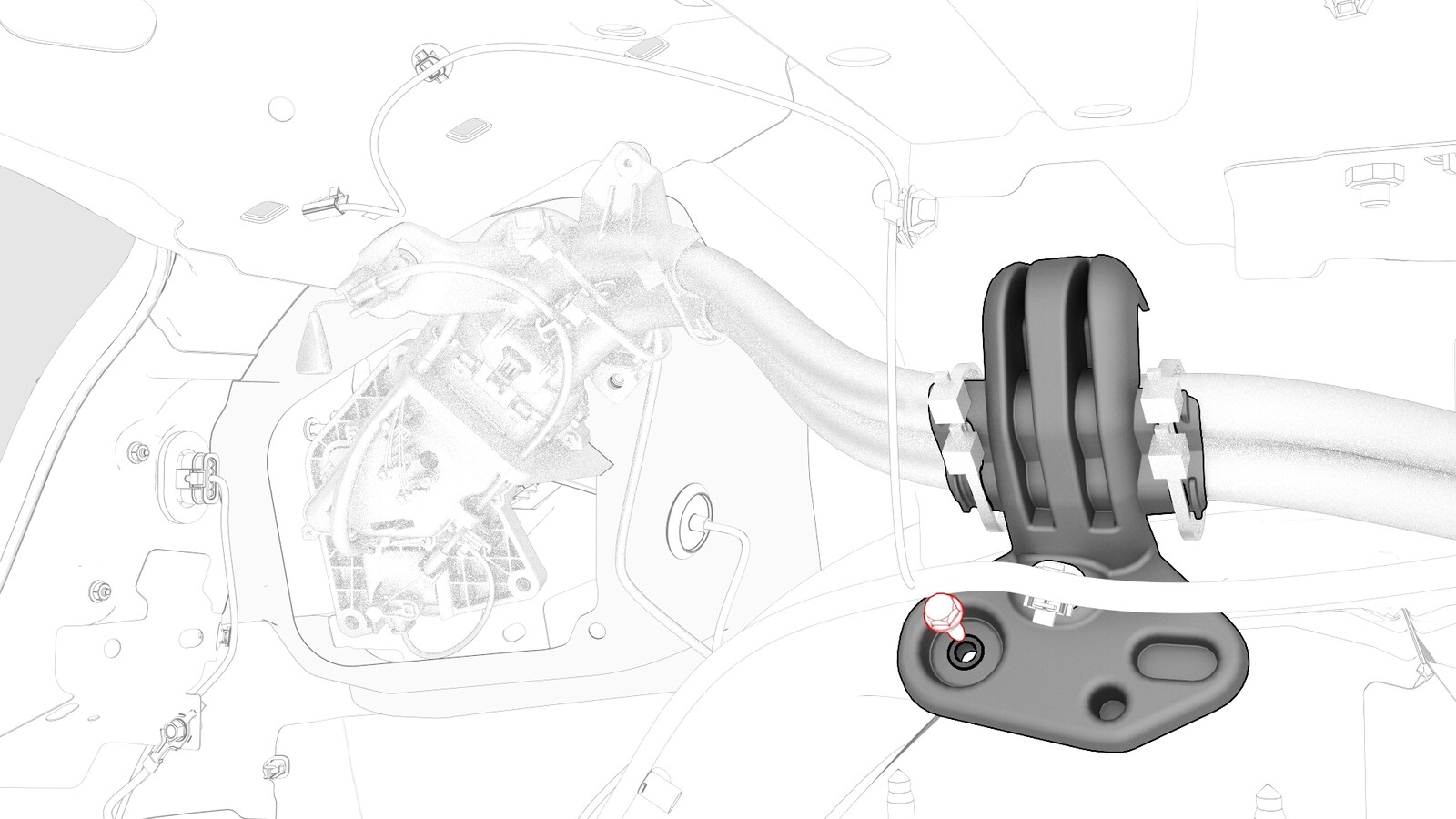

  26. 拆卸在左后轮罩顶部固定充电接口至高压电池线束支架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    新型充电接口至高压电池线束支架配备集成式接地片。
  27. 松开将沿充电接口分布的低压电气线束固定到高压电池线束的夹子(5 个)。

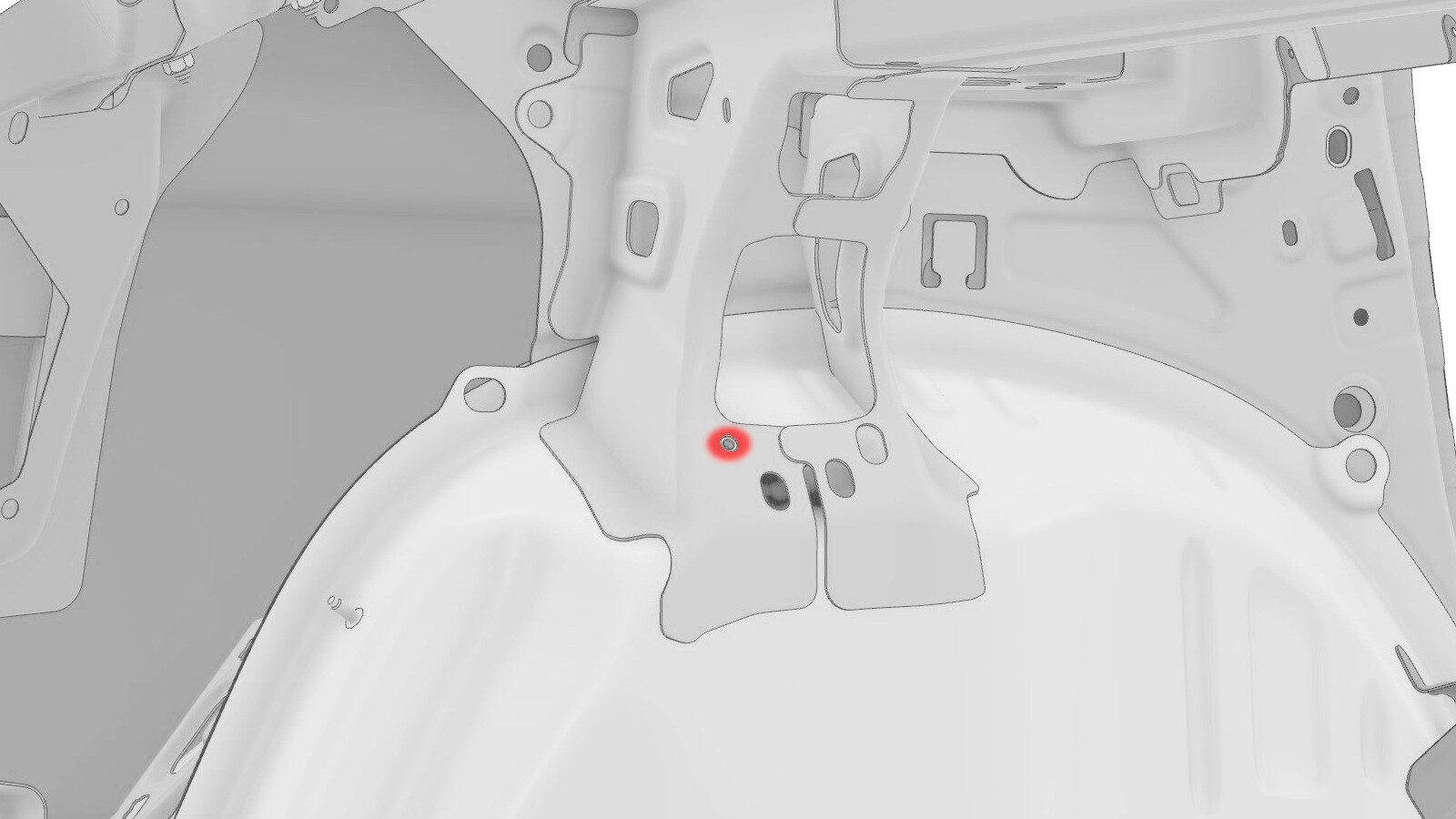

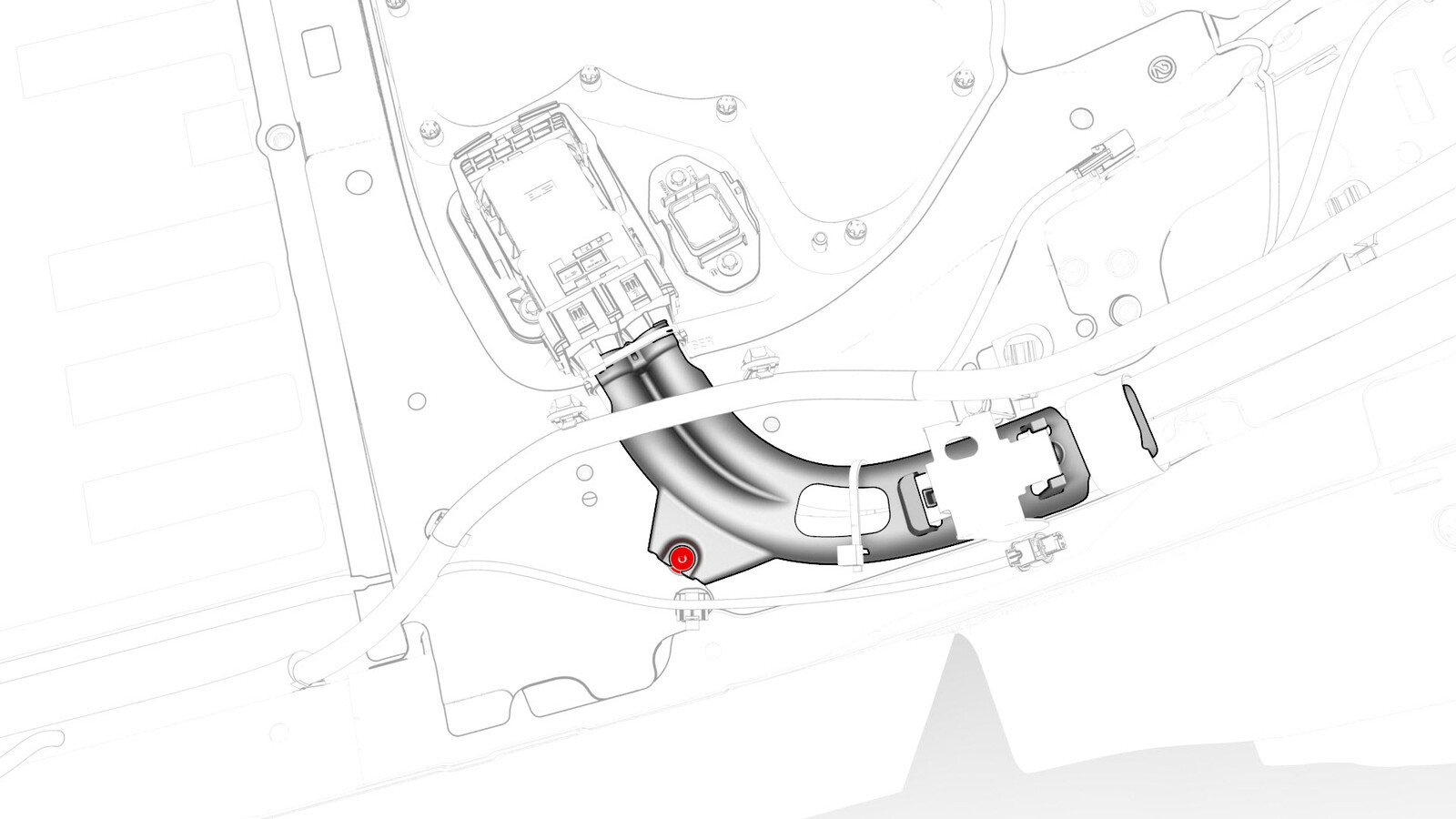

  28. 拆卸在左侧 C 柱下部处固定充电接口至高压电池线束支架的螺栓。
  29. 松开在左后轮罩顶部和 C 柱处固定充电接口至高压电池线束的夹子(3 个),然后从车辆上拆下线束。

安装

  1. 如果要使用新型充电接口至高压电池线束替换旧款车辆中的旧款线束,请磨掉接地点周围的电泳涂层,对左后轮罩进行预先处理。
  2. 将充电接口至高压电池线束安装到车内,然后紧固将线束固定到左后轮罩顶部和 C 柱的卡子(3 个)。
  3. 安装在左侧 C 柱下部处固定充电接口至高压电池线束支架的螺栓。
    6 Nm (4.4 lbs-ft)
  4. 紧固将沿充电接口分布的低压电气线束固定到高压电池线束的夹子(5 个)。
  5. 将充电接口至高压电池线束支架安装到左后轮罩顶部上,然后安装将支架固定到轮罩的螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    新型充电接口至高压电池线束支架配备集成式接地片。
  6. 紧固在充电接口处固定充电接口至高压电池线束的夹子。
  7. 紧固将低压电气线束固定到车身和左后轮罩的夹子。
  8. 将充电接口总成安装到车身上,然后安装将总成固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保线束已布线,并正确安装带扎带的胶垫。
  9. 安装充电接口总成与车身之间的接地螺栓。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    无需对新型充电接口至高压电池线束执行此步骤。
  10. 将充电接口封闭板安装到充电接口上,然后紧固将封闭板固定到充电接口的卡子。
  11. 将低压电气线束与充电接口电子控制单元 (ECU) 连接器相连。
  12. 紧固将低压电气线束固定到充电接口封闭板的边缘夹。
  13. 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  14. 安装后备箱地毯。请参阅地毯 - 后备箱(拆卸和更换)
  15. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  16. 安装后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  17. 将充电接口至高压电池线束的直流输入连接器把手抬至最高处。
  18. 用双手将充电接口至高压电池线束的直流输入连接器牢固连接到高压电池仓直流输入接头上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保连接器与接头稳固连接。
  19. 将直流输入连接器按压到直流输入接头上,同时将把手降至最低处。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保把手在降下时不扭结。
  20. 滑动释放装置,将直流输入连接器把手锁定在固定位置。
  21. 确认连接器完全就位,然后比对连接器两侧,确保正确锁定到位。
    Informational PurposesAn informational icon, calling your attention
    连接器就位不当可能在日后导致连接器损坏和充电故障。
  22. 紧固将充电接口电气线束固定到车辆的夹子。
  23. 将充电接口至高压电池线束支架安装到车身,然后安装将支架固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
  24. 紧固将低压电气线束固定到高压电池仓处充电接口至高压电池线束支架的夹子。
  25. 安装第二排左侧座椅靠背。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  26. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  27. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  28. 将泡沫盖板安装到高压电池仓左侧。
  29. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
  30. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  31. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  32. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  33. 检验充电接口和车辆充电功能是否正常。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿尝试手动关闭充电端口盖板。
